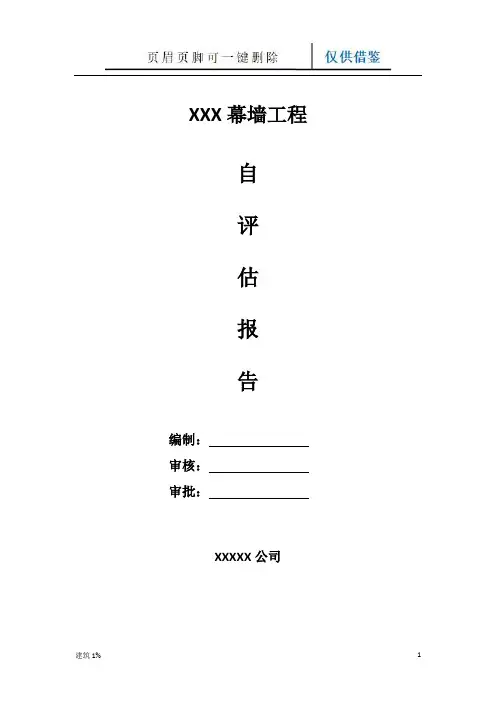

XXX幕墙工程
自
评
估
报
告
编制：
审核：
审批：
XXXXX公司
目录
一、工程概况
二、工程质量评估依据
三、设计简介
四、工程施工情况综述
五、工程施工质量综述
1.材料报验及复检情况
2.施工过程中的质量控制
六、工程质量自评估结论
1.隐蔽工程及检验批报验情况
2.观感质量自检情况
3.工程质量自评估结论
一、工程概况
二、工程质量评估的依据
1.招标文件、承包合同及本工程施工图纸
2.与本工程有关的规范和说明
《建筑幕墙》GB/T 21086-2007
《玻璃幕墙工程技术规范》JGJ102-2003
《建筑玻璃应用技术规范》JGJ113-2015
《玻璃幕墙工程质量检验标准》JGJ/T139-2001《建筑工程施工质量验收统一标准》GB50300-2013《建筑装饰装修工程质量验收规范》GB50210-2001《建筑电气工程施工质量验收规范》GB50303-2015《钢结构设计规范》GB50017-2003
《钢结构工程施工规范》GB50755-2012
《建筑结构荷载规范》GB50009-2012
《建筑物防雷设计规范》GB50057-2010
《建筑设计防火规范》GB50016-2014
《建筑节能工程施工质量验收规范》GB50411-2007
《钢丝绳国家标准》GB8918-2006
《化学锚栓国家标准》GB/T 22795-2008
《五金手册》等国家相关规范，地区性相关规定。
3.设计交底会议纪要、设计变更文件
三、设计简介
本工程幕墙形式主要有玻璃幕墙系统、铝板幕墙系统、雨棚系统等。
1、玻璃幕墙系统
（1）横明竖隐：立柱采用140*70*隐框立柱，横梁采用70*80*明框横梁。Ⅰ区标高以上部位全部立柱和标高以下层高大于4500时、电梯位置，西立面（I-F）~（I-B）处全部立柱采用加120*60*5钢管套芯。Ⅱ区商业中心层高大于4500时全部采用加120*60*5钢管套芯（详见平面图）
玻璃采用6LOW-E+12A+6mm钢化中空玻璃（用结构胶和片）
（2）铝包钢明框：立柱采用160*65*6热镀锌方钢外包铝型材立柱，横梁采用70*80*明框横梁。使用部位Ⅰ区商业一层大部分玻璃幕墙位置。
玻璃采用6LOW-E+12A+6mm钢化中空玻璃（用聚硫胶和片）
（3）明框：立柱采用140*70*明框立柱，横梁采用70*80*明框横梁，Ⅰ区商业中心西立面三层（I-U）~（I-P）位置明框玻璃幕墙，Ⅱ区商
业中心一层玻璃幕墙位置全部立柱采用120*60*5钢管套芯。（详见平面图）
玻璃采用6LOW-E+12A+6mm钢化中空玻璃（用聚硫胶和片）
（4）Ⅰ、Ⅱ区商业中心（外大树状、半隐框）：立柱采用120*80*5热镀锌钢管，横梁采用80*80*4热镀锌钢管。玻璃采用8mm钢化单片彩釉玻璃。
2、铝板幕墙系统
主要材料：（1）面板氟碳喷涂铝单板、穿孔铝单板
（2）主龙骨：镀锌钢方管（具体详见设计图纸）
3、雨棚系统
主要材料：各类雨棚具体详见设计图纸
四、工程施工情况综述
根据投标文件的约定，本公司成立了以黄守应（后变更为王国权）为项目经理的幕墙外装饰装修工程项目部，全面负责本工程的幕墙工程质量安全管理。
本工程经安XXX公司项目监理部批准，2017年9月25日开工，于2018年6月5日基本完工。
五、工程施工质量综述
1.材料报验及复检情况
在工程施工过程中，本公司严格按照设计文件和规范的要求对所有进场材料进行质量控制：进场材料，凡是没有合格证或质量检测报告的不允许进场；复检不合格的，不得在工程中使用。
⑴材料报验。本工程使用的所有工程材料在进场后都及时办理了报验，形成工程材料报审表78份。
⑵材料复检。本工程在主要工程材料进场后，项目部与项目监理部派人共同见证取样，送有资质检测单位进行相关检测。其中包括：型材、钢材、玻璃、硅酮耐候胶、岩棉板等，经检测，以上材料符合设计要求。
2.幕墙性能检测情况
按照《建筑幕墙》GB/T21086－2007要求，对以下项目进行了性能检测：
a.对化学螺栓进行了现场拉拔力检测；
b.对幕墙物理性能进行了四性试验检测，即幕墙气密、水密、抗风压性能及平面变形性能检测；
c.对中空玻璃进行了性能检测，送省产品质量监督检验研究所进行了保温性能、露点要求、可见光透射比、中空玻璃遮阳系数检测；
d.对防火棉岩棉进行了燃烧性能检测；
e.对硅酮密封胶进行了相容性检验；
f.对雨篷钢构件焊缝质量进行了检测，即探伤试验；
g.对玻璃幕墙、石材幕墙和金属幕墙进行了淋水试验。
3.施工过程中质量控制
在工程施工中，本公司项目经理部严格按照本公司ISO9001：2000质量认证体系，对施工工艺和工序进行了严格验收，凡是验收不
合格的，不得进入下一工序的施工；对项目监理部和质检部门下达的整改通知认真落实，使工程质量一直处于受控状态。
在东方汇广场幕墙工程施工过程中，本公司也多次派专人对工程质量进行了监控，以保证该工程质量达到合同要求。
在本工程施工过程中，合肥市质量监督站也多次派人对幕墙骨架的施工质量进行了现场抽样检查。所有抽检项目均符合设计及规范要求。
六、工程质量自评估
1.隐蔽工程报验情况
本工程形成隐蔽工程验收记录56份。
2.观感质量自检情况
本工程现场施工结束后，本公司组织有关职能部门依据施工图纸、技术文件和相关的规范，对幕墙子分部工程可视面的观感质量进行了自检。自检结果如下：
幕墙工程外墙大面平整、阴阳角垂直，胶缝横平竖直、表面整洁；
3.工程质量自评估结论
综上所述，本工程所使用的工程材料质量合格，隐蔽工程质量验收合格，检验批质量验收合格，建筑幕墙功能性试（检）验合格，观感质量符合要求。因此本公司认为，XXX幕墙工程施工质量已经达到合同约定的标准。请予以审核。
XXX公司
2018年6月5日
