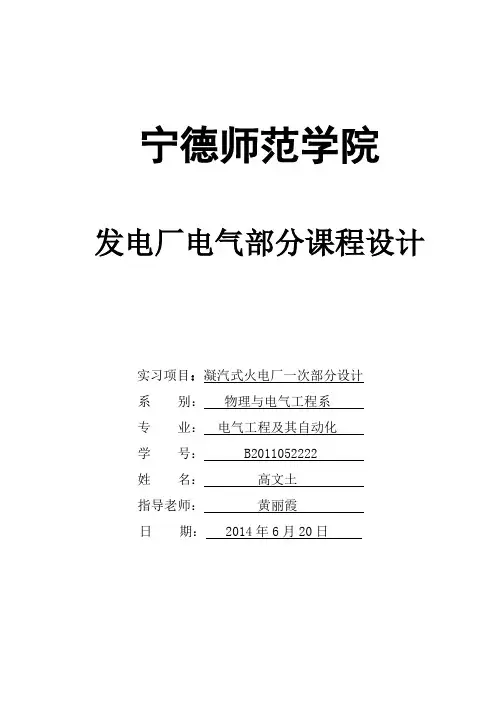

发电厂电气主接线课程设计
发电厂电气主接线课程设计
题目：
2*30
0MW
火电
厂主
接线
设计
学生姓名：
学号：
专业：
班级：
指导教师：
摘要
随着我国经济发展，对电的需求也越来越大。电作为我国经济发展最重要的一种能源，主要是可以方便、高效地转换成其它能源形式。电力工业作为一种先进的生产力，是国民经济发展中最重要的基础能源产业。而火力发电是电力工业发展中的主力军，截止2006年底，火电发电量达到48405万千瓦，越占总容量77.82%。由此可见，火力电能在我国这个发展中国家的国民经济中的重要性。
电气主接线是发电厂、变电所电气设计的首要部分，也是构成电力系统的重要环节。主接线的确定对电力系统整体及发电厂、变电所本身的运行的可靠性、灵活性和经济性密切相关。并且对电气设备选择、配电装置配置、继电保护和控制方式的拟定有较大的影响。
本文将针对某火力发电厂的设计，主要是对电气方面进行研究。对配有2台300MW汽轮发电机的火电厂一次部分的初步设计，主要完成了电气主接线的设计。包括电气主接线的形式的比较、选择；主变压器、启动/备用变压器和高压厂用变压器容量计算、台数和型号的选择；短路电流计算和高压电气设备的选择与校验; 并作了变压器保护。通过对本次的设计设计，掌握了一些基本的设计方法，在设计过程中更加稳固了理论知识。
关键词：发电厂；火电厂；电气主接线；
目录
摘要 (2)
发电厂课程设计任务书 (4)
第一章引言 (5)
1.1研究背景及意义 (5)
1.2电气主接线的基本要求及形式 (6)
第二章电气主接线设计 (8)
2.1设计步骤 (8)
2.2设计方案 (8)
2.3方案分析 (8)
第三章厂用电设计 (10)
3.1厂用电 (10)
3.2厂用电分类 (10)
3.3厂用电设计原则 (11)
3.4厂用电源选择 (11)
3.5厂用电接线形式 (12)
第四章电气设备的选择 (13)
4.1电气设备选择的一般规则 (13)
4.2按正常工作条件选择电器 (13)
4.3按短路情况校验 (14)
4.4断路器的选择 (15)
4.5隔离开关的选择 (15)
4.6电流互感器的选择 (15)
4.7电缆的选择 (17)
第五章设计感想 (18)
发电厂课程设计任务书
设计题目：2*300MW火电厂主接线设计
设计原始资料：1、厂用电为总容量7%
2、两台主变
3、220KV 5回出线
4、110KV 7回出线
设计内容：1、对水电站电气主接线进行论述
2、选择水电站电气主接线方式，并说明
3、对主接线主要电气设备选型计算，校验计算
4、主要点短路电流计算
5、对主变保护进行论述
设计要求：1、主接线论证，方案比较
2、主接线设计正确
3、设备选型科学并有依据
4、图纸规范
5、独立完成
6、参阅相关资料
设计时间安排：1、主接线初步设计1天
2、短路电流计算1天
3、设备选择2天
4、汇制图纸书写说明书2天
第一章引言
1.1研究背景及意义
电力工业是国民经济的重要部门之一，是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，作为国民经济的其他各部门的快速，稳定发展提供足够的动力，其发展水平是反映国家经济发达程度的重要标志，又和广大人民群众的日常生活有着密切的关系。电力是工业的先行，电力工业的发展必须优先于其他的工业部门，整个国民经济才能不断前进。
近几年随着我国工业的高速发展，我国电力工业超常规发展，每年装机容量超过6000万千瓦，30万千瓦、60万千瓦亚临界火电机组成为我国电网的主力机组，百万千瓦的超超临界火电机组已经在建。目前，我国30万千瓦、60万千瓦的火力发电机组，70万千瓦的水力发电机组，在国际招标中中标成功率大于90%以上。这几年电力工业之所以能飞速发展，其重要原因是，为中国电力市场提供的火力发电设备主要立足于国内生产。这一观点得到国内各发电公司以及电厂老总们的认同。今天电气制造企业的国内用户率已达到75%以上。
但是我国人均用电水平远低于发达国家，与完成其工业化进程国家的电力指标相比，我国经济发展正处于工业化进程的中后期，我国用电远低于国际水平.因此我国电力工业必须持续，稳步地大力发展，一方面要加强电源建设，搞好“西电东送”，确保电力先行，另一方面要深化电力体制改革，实施厂网分家。
本设计要求能运用电机、发电厂、变电所电气部分，高电压技术，电力系统自动化，电力系统继电保护等专业知识解决实际问题，为本次设计做了充分
的知识原料准备。
1.2电气主接线的基本要求及形式
要求：
(1)保证必要的供电可靠性和电能质量
安全可靠是电力生产的首要任务，停电不仅使发电厂造成损失，而且对国民经济各部门带来的损失将更严重，往往比少发电能的损失大几十倍，至于导致人身伤亡、设备损坏、产品报废、城市生活混乱等经济损失和政治影响，更是难以估量。因此，主接线的接线形式必须保证供电可靠。
(2)具有一定的灵活性和方便性
主接线不仅正常运行时能安全可靠地供电，而且在系统故障或设备检修及故障时，也能适应调度的要求，并能灵活、简便、迅速地倒换运行方式，使停电时间最短，影响范围最小。
(3)具有经济性
在主接线设计时，在满足供电可靠的基础上，尽量使设备投资费和运行费为最少，注意节约占地面积和搬迁费用，在可能和允许条件下应采取一次设计，分期投资、投产，尽快发挥经济效益。
(4)具有发展和扩建的可能性
在设计主接线时应留有余地，不仅要考虑最终接线的实现，同时还要兼顾到分期过渡接线的可能和施工的方便。
形式：
1）单母线及其分段或带旁路的单母线接线
A 单母线：特点是整个配电装置只有一组母线，所有电源和出线都在同一组母线上。有简单、清晰、设备少、投资少、运行操作且有利于扩建等优点，但可靠性及灵活性较差。适用于出线较少、电压等级较低6~10kv的配电装置。
B 单母线分段：段数分得越多，故障是造成的停电范围越小，但使用的断路器的数量越多，且配电装置和运行也越复杂，通常以2~3段为宜。这种接线广泛用于中、小容量发电厂和变电站的6~10kv接线中。
C 单母线带旁路接线：断路器经过长期运行和切断数次短路电流后都需要检修。为了能使采用单母线分段的配电装置检修断路器时，不至中断该回路供
