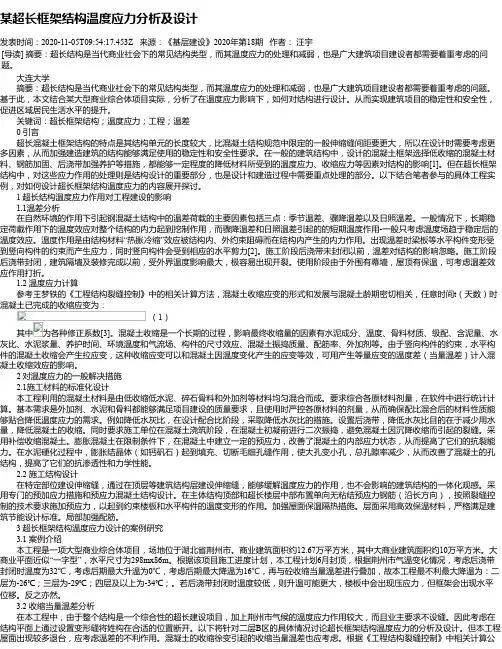

某超长框架结构温度应力分析及设计
摘要：超长结构是当代商业社会下的常见结构类型，而其温度应力的处理和减弱，也是广大建筑项目建设者都需要着重考虑的问题。基于此，本文结合某大型
商业综合体项目实际，分析了在温度应力影响下，如何对结构进行设计。从而实
现建筑项目的稳定性和安全性，促进区域居民生活水平的提升。
关键词：超长框架结构；温度应力；工程；温差
0 引言
超长混凝土框架结构的特点是其结构单元的长度较大，比混凝土结构规范中
限定的一般伸缩缝间距要更大，所以在设计时需要考虑更多因素，从而加强建造
建筑的结构能够满足使用的稳定性和安全性要求。在一般的建筑结构中，设计的
混凝土框架选择低收缩的混凝土材料、钢筋加固、后浇带加强养护等措施，都能
够一定程度的降低材料所受到的温度应力、收缩应力等因素对结构的影响[1]。但
在超长框架结构中，对这些应力作用的处理则是结构设计的重要部分，也是设计
和建造过程中需要重点处理的部分。以下结合笔者参与的具体工程实例，对如何
设计超长框架结构温度应力的内容展开探讨。
1 超长结构温度应力作用对工程建设的影响
1.1温差分析
在自然环境的作用下引起钢混凝土结构中的温差荷载的主要因素包括三点：
季节温差、骤降温差以及日照温差。一般情况下，长期稳定荷載作用下的温度效
应对整个结构的内力起到挖制作用，而骤降温差和日照温差引起的的短期温度作
用-一般只考虑温度场趋于稳定后的温度效应。温度作用是由结构材料“热胀冷缩”
效应被结构内、外约束阻碍而在结构内产生的内力作用。出现温差时梁板等水平
构件变形受到竖向构件的约束而产生应力，同时竖向构件会受到相应的水平剪力[2]。施工阶段后浇带未封闭以前，温差对结构的影响忽略。施工阶段后浇带封闭，建筑隔墙及装修完成以前，受外界温度影响最大，极容易出现开裂。使用阶段由
于外围有幕墙，屋顶有保温，可考虑温差效应作用打折。
1.2 温度应力计算
参考王梦铁的《工程结构裂缝控制》中的相关计算方法，混凝土收缩应变的
形式和发展与混凝土龄期密切相关，任意时间t（天数）时混凝土已完成的收缩
应变为：
（1）
其中为各种修正系数[3]。混凝土收缩是一个长期的过程，影响最终收缩量的
因素有水泥成分、温度、骨料材质、级配、含泥量、水灰比、水泥浆量、养护时间、环境温度和气流场、构件的尺寸效应、混凝土振捣质量、配筋率、外加剂等。由于竖向构件的约束，水平构件的混凝土收缩会产生拉应变，这种收缩应变可以
和混凝土因温度变化产生的应变等效，可用产生等量应变的温度差（当量温差）
计入混凝土收缩效应的影响。
2 对温度应力的一般解决措施
2.1施工材料的标准化设计
本工程利用的混凝土材料是由低收缩低水泥、碎石骨料和外加剂等材料均匀
混合而成。要求综合各原材料剂量，在软件中进行统计计算。基本需求是外加剂、水泥和骨料都能够满足项目建设的质量要求，且使用时严控各原材料的剂量，从
而确保配比混合后的材料性质能够贴合降低温度应力的需求。例如降低水灰比，
