施工图的一些基本知识要点
一、基本知识

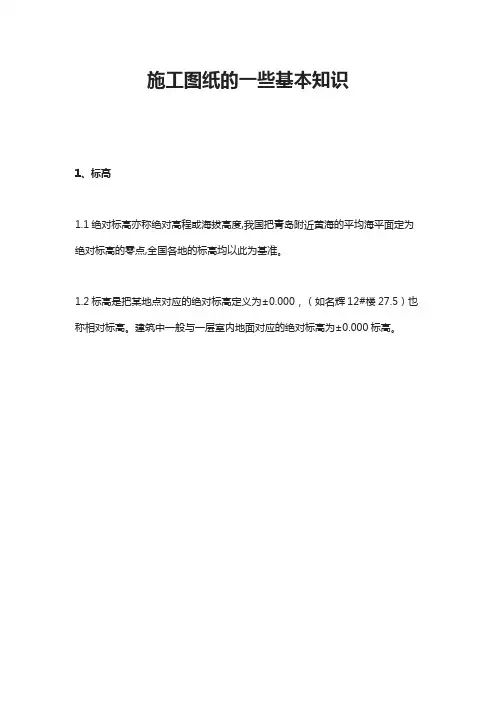

1、标高
1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。
1.2标高是把某地点对应的绝对标高定义为±0.000，(如名辉12#楼27.5)也称相对标高。建筑中一般以一层室内地面对应的绝对标高为±0.000标高。2、指北针
针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。
3、定位轴线
3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。
3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。拉丁字母的I、O、Z不得用做轴线编号。因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T50001-2001 房屋建筑制图统一标准也规定了的,不能使用。
3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。
4、剖视的剖切符号
4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图(又叫断面图)符号”。剖切视图除了断面，还包括能看见的后面的投影。剖面图(断面图)仅仅表示断面形状，不画后面还能看见的其他投影像。
4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边,就朝那边看。
5、索引符号与详图符号
在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图.一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。
6、引出线
6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。
6.2文字说明宜注写在横线的上方，也可注写在横线的端部。
6.3同时引出几个相同部分的引出线，宜相互平行，也可画成集成一点的放射线。
7、断开连接、对称符号
有关园林绿化的基本 知识
对景——随着曲线的平面布局，步移景异，层层推出或从某一观赏点出发，通过房屋山门窗或围墙的门洞作为画框来取景，或者通过走廊与漏窗来看风景。水口——大的水面上做的许多小的水湾，使得在任何一个角度都无法看到水面边界的全貌，使睡眠有深远之感，余味不尽。 驳岸——池岸一般都用石块叠成曲折自然的形状，只有少数地带砌成整齐的池岸，可以用来停船的地方。 园林的设计思想——中国自古以来就有崇尚自然，热爱自然的传统。 园林的基础概述： 园林是指庭院、宅院、小游园、花园、公园、植物园、动物园等，还包括森林公园、风景名胜区、自然保护区或国家公园的游览区以及休养胜地。 园林绿化工程是指在一定的地域上运用工程技术手段和艺术手段，通过改造地形（筑山、叠石、理水等工作）、种植树木花草、修建园林建筑和修筑园路园桥、营造园林小品、建造景观工程等途径创作优美的自然环境和游憩场所。园林绿化工程建设泛指园林城市绿地和风景名胜区中涵盖园林建筑工程在内的环境建设，工程内容包括园林建筑工程、土方工程、园林筑山工程、园林埋水工程、园林铺地工程、绿化工程等，是应用园林工程技术来表现园林艺术，使地面上的构筑物和园林景观融为一体。 园林绿化工程项目可分解为建设项目、单项工程、单位工程、分部工程和分项工程。 园林工程既然包括了多个单项工程，在施工中往往涉及到各项园林工程项目的协调和配合，因此，在施工过程中要做到统一领导，各部门、各项目要协调一致，使工程建设能够顺利进行，这也就是常说的施工组织。
1.1 精心准备 在取得工程施工项目后，应按照设计要求做好工程概预算，为工程开工做好施工场地、施工材料、施工机械、施工队伍等方面的准备。 1.2 合理计划 根据对施工工期的要求，组织材料、施工设备、施工人员进入施工现场，计划好工程进度，保证能连续施工。 1.3 施工组织机构及人员 施工组织机构需明确工程分几个工程组完成，以及各工程组的所属关系及负责人。注意不要忽略养护组。人员安排要根据施工进度计划，按时间顺序安排 施工现场管理是施工管理的重要组成部分，也是整个施工管理工作的基础。因此，施工现场管理水平的高低，直接影响园林工程的质量和企业的经济效益。 2.1 施工现场工作 主要工作包括：施工准备、正式施工、竣工验收和养护管理等个阶段。 （1）施工准备阶段的管理工作主要有：落实分包协作单位和施工条件；主要物资苗木的订购；具体落实施工任务。 （2）正式施工阶段的管理工作主要有：组织综合施工；落实各项技术组织措施；跟踪检查计划的实施，及时反馈；加强组织平衡，保证供应；对施工进度、施工质量和施工成本进行严格控制；保证施工安全，做到文明施工等。
一套完整的景观施工图包含哪些图纸 景观施工图是景观设计到景观施工的桥梁；是完美体现设计者设计概念的工具；是施工进行的凭证；是实现想法到现实中的完美体现。 一套完整的景观施工图包含哪些图纸，下面是一套施工图的图纸目录。 首先，我们来看这些英文代表着什么。 YS代表着园林也可直接用YL表示。这些都是设计公司自己定义的。 LS代表的是铺装，下面还有各子目录LS——（N代表任意数字） LD代表的是节点详图，下面各自带子目录LD——（N代表任意数字） LP代表的是种植设计图，包括种植总平面图，乔木种植图，灌木种植图，地被种植图三种（还有的为了更加详细增加了小乔木种植图这张图） （1） YS——01景观设计总平面图 这里面包括整个景观设计所有内容：如铺装总图、种植总图、竖向设计总图、各节点的平面布置图。 （2） YS——02竖向图设计图 竖向设计图就是一张地形图，这里多少米，那里多少米高度，一目了然。只是每个地块的高度不同，所处的海拔不同，如：长沙普遍平地的海拔大概在85—90M。什么叫标高就是标准高度呗！ （3） YS——03放线大样图： 放线大样图：放线大样图就是把所有节点关键位置（圆的圆心、路弧的半径、路的宽度等）标出来。 （4） YS——04索引图 顾名思义，索引图就是搜索、引领的含义。哪个节点在图纸的哪一页。如：想找到节点01的详细施工图，那我们很快会看到有个标有LD—01的的索引，我们就去LD—01那一页寻找节点01的详细施工图。 （5） YS——05分区图 分区图我们一般都把它合并到节点详图里，只有在城市规划、公园规划施工图才把它分开。 （6） LD——N节电详图； 就是每个节点的详细施工图，包括节点平、立、剖三面。还包括每个节点的细节施工图（如基础图、钢筋配混图） （7） LS——N铺装详图 铺装详图：把所有的铺装都标注出来。如:400x400x50荔枝面芝麻黑，这样的格式 （8） LP——01种植总图；
一、房屋建筑与建筑识图基本知识 （一）房屋建筑分类 1、按用途分类 （1）民用建筑：住宅类（多层、高层）、公用类（单层、多层、高层、超高层），（2）工业建筑：与工艺流程有关。 （3）构筑物。各类塔、标志性碑 2、按建筑材料分类 （1）木建筑：古建筑 （2）砖混结构：多层住宅 （3）钢筋混凝土结构建筑：高层建筑 （4）钢结构建筑：大型车站、机场、仓库 （5）混合结构：钢混，砖混与钢筋混凝土混合 （二）房屋建筑主要构造 1、基础：基础常见形式、基础防水的必要性、常见防水部位 备注：诱导缝，通过适当减少钢筋对混凝土的约束等方法在混凝上结构中易开裂部位设置的一种结构缝，不受砼浇筑影响，可以连续浇筑，也比较好恢复。具体可参见有关诱导缝的施工工艺。 2、墙桩：基础墙防潮层的做法（要求掌握）； 3、变形缝：砖混结构，60m一道 （1）伸缩缝：基础不断开，主体结构断开框架结构，50m一道 （2）沉降缝：基础、主体全部断开 （3）防震缝：解释几个名称，结构刚度、立面 4、地面：有立管、套管和地漏与楼板节点之间的密封处理 5、屋面 （1）结构层，一般采用钢筋混凝土屋面，起传递荷载、刚性防水的作用。（2）找平层，表面光滑、平整、有一定强度，为保温、隔汽层做好基层，并设置分格缝，转角处做成圆弧形。 （3）隔汽层，在结构基层与保温层之间的一层，防止室内外温差较大，在屋面积累大量凝结水汽，而设。
（4）保温层，在屋面采用导热系统低的材料设置一定厚度的结构层（如常见的膨胀珍珠岩）。 （5）防水层，种类有卷材、涂膜、刚性防水。 （6）隔热层，架空隔热板。 6、阳台雨蓬 7、楼梯与门窗 8、天窗架与屋面板：主要要用于工业建筑建筑施工图 （三）建筑识图基本知识土建施工图结构施工图 1、建筑施工图种类给排水施工图 专业施工图采暖通风空调施工图 电气施工图 设备施工图 2、识图基本知识 （1）图面布置，A 0～A 4 图面之间的关系。 （2）比例，各类图的常用比例，总平面图、建筑平、立、剖面图。 （3）标高，土建建筑物各平面的位置、采暖通风专业各管道的位置表示。（4）常用图例，见书。 3、识图方法 （1）图纸目录和总说明的识读 1）图纸目录，一般建筑、结构、给排水、采暖、通风、电气、设备各自单独列图纸目录，图号也以此为索引。 2）总说明，施工图的设计依据、抗震设计等级、相对标高与绝对标高、地质与水文情况、防水等级、地基承载力等。 3）用料及作法，常规做法、节点做法、特殊要求做法、防水做法。 4）门窗表，门窗尺寸、编号、材料一览表，结合各层建筑平面图对照看。（2）建筑平面图的识读，包括底层平面图、标准层平面图、屋面平面图，具体识图方法见书上15页到17页 （3）建筑立面图的识读，看是哪个立面、各门窗的标高、竖向尺寸、各细部标高、索引节点详图等。
培训讲座 一、本次培训目的旨在规范出图程序、完善设计要求、提高设计水准 二、出图要求和程序 1 图框的套用和填写 1.01 正常图框分A0 A0+ A1 A1+ A2 A2+ 六种，套用图框时不应将其它型号 的图框通过放大或缩小来满足所须图框的要求，因为每个图框的图签栏都是统一宽 度的，为7cm，是因为图纸在提交和存档时都是折成A4纸格式的，折成A4大小后，图签栏正好在A4纸的右侧，便于查找，而且每张图纸图签栏大小一致；A3图纸因 为使用较少，所以没有规定格式，如确需A3规格，可将A2图纸缩小至0.707倍， 因为A3图纸图面太小，用A2图签时占用画图空间过多。目录均为A4规格，不应将几张A4目录合并为一张大图，原因也是因为存档查找方便。 1.02 图框的线型，所有图框外细框线型粗0.2，内粗框1.0，分隔线0.2； 1.03 图框栏目填写 合作设计单位如果是有些设计单位资质不够挂靠我们单位出图或者境外单位 做的设计方案由我们院深化施工图设计的可以在此栏填写合作 设计单位的名称；如无合作设计单位，此栏可不填写。 建设单位填写业主方单位名称。 工程名称应为合同中的工程名称。 子项工程名称是总项目名称，里面可以分成若干子项，如某某小区里 面的景观亭、管理房等，此栏目可填写这些分项的名称。填了子 项名称的，图纸编号可以按子项单独编号。 图纸名称就是本张图纸里面的所有图名摘要，如果本张图纸里有很多的图 名，应一一填写进去； 制图绘图人名称，与设计为同一人时，可一并填写，应为本人签名； 设计本张图纸的设计人名称，应为本人签名；原则上要求助工以上职 称人员签字，这点的执行会慢慢规范起来的。 校对应结合我院的图纸校审制度，由具有校对资格的人签名；原则上 要求中级以上职称人员签字，并要求专业要对口。校对人员与设 计不能为同一人。 工种负责本张图纸所属工种的负责人签名；要求中级以上职称人员签字， 并要求专业要对口。可以是校对人员，也可以是设计人员。 工程负责本项目的负责人签名；要符合图审要求和招标时承诺的要求。 审核、审定由院总师办和院领导签名； 图别本张图纸所属类别的简称，如：总图、环境施工图 （简称环施）、绿化施工图（简称绿施）、水施、电施、结施等， 可用拼音首字母代替（如：ZT、HS、LS、SS、DS、JS）； 图号按各自类别分别依次填写，如：ZT里面可以有：01、02、03， HS里面也可以有01、02、03等； 工程号由总院统一给出编号； 1.04 目录目录应采用A4规格的标准目录，里面的内容必须与图纸编号和图名一致， 目录上必须签字盖章后方可生效，有些设计单位甚至要求所有章在目录上都要 盖，如：出图章，注册章等。因为目录是对全套图纸的确认，业主方是根据目
施工图的一些基本知识 一、基本知识 1、标高
??总裁老婆深夜回家，老公看她走路姿势不对，妻子：加班累的！ 1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。 1.2标高是把某地点对应的绝对标高定义为±0.000，(如名辉12#楼27.5)也称相对标高。建筑中一般以一层室内地面对应的绝对标高为±0.000标高。 2、指北针
针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。 3、定位轴线 3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。 3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。拉
丁字母的I、O、Z不得用做轴线编号。因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T50001-2001 房屋建筑制图统一标准也规定了的,不能使用。 3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。
4、剖视的剖切符号 剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图(又叫断面图)符号”。剖切视图除了断面，还包括能看见的后面的投影。剖面图(断面图)仅仅表示断面形状，不画后面还能看见的其他投影像。 ??总裁老婆深夜回家，老公看她走路姿势不对，妻子：加班累的！ 4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边,就朝那边看。(示例)
一、施工图基本知识 在建筑钢结构工程设计中，通常将结构施工图的设计分为设计图设计和施工详图设计两个阶段。设计图设计是由设计单位编制完成，施工详图设计是以设计图为依据，由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。 设计图与施工详图的主要区别是：设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。它的目的和深度以及所包含的内容是作为施工详图编制的依据，它由设计单位编制完成，图纸表达简明，图纸量少。内容一般包括：设计总说明、结构布置图、构件图、节点图和钢材订货表等。施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。内容包括：构件安装布置图、构件详图等。本书只介绍钢结构设计图的识读。 1．制图标准有关规定 （1）线型 在结构施工图中图线的宽度b通常为2．Omm、1．4mm、O．7mm、O．5mm、O．35mm，当选定基本线宽度为b时，则粗实线为b、中实线为O．5b、细实线为O．25b。在同一张图纸中，相同比例的各种图样，通常选用相同的线宽组。各种线型及线宽所表示的内容如表1-1。
作业： 思考题——1，2 2．材料代号 钢材的牌号
1．普通碳素结构钢 碳素钢是以铁为基本成分，以碳为主要合金元素的铁碳合金。碳钢除含铁、碳外，还含有少量的有益元素锰、硅及少量的有害杂质元素硫、磷。普通碳素结构钢按其质量等级不同可分为A、B、C、D四个等级。其中A级一般不做冲击试验；B级做常温冲击试验；C级做0℃冲击试验；D级做-20℃冲击试验。因此D级质量最好，C、D级可用做重要的焊接结构。 普通碳素结构钢的牌号是由代表屈服点的字母Q、屈服点的数值以及质量等级和脱氧方法四个部分按顺序组成。“F”表示沸腾钢，“b”表示为半镇静钢，“Z”表示镇静钢，“TZ”表示特殊镇静钢。通常镇静钢和特殊镇静钢不标注符号。 例如：Q235-B．F表示钢材屈服点为235N／mm2，钢材的质量等级为B级，沸腾钢。 沸腾钢是在熔炼钢液中加人弱脱氧剂进行脱氧；镇静钢和特殊镇静钢是在熔炼钢液中加入强脱氧剂进行脱氧，脱氧彻底充分，质量比沸腾钢好，价格也比沸腾钢高；半镇静钢的价格和质量介于沸腾钢和镇静钢之间。 现行国家标准《碳素结构钢》(GB 700-88)将普通碳素结构钢分为Q195、Q215、Q235、Q255、Q275等五种牌号，其中Q235在使用、加工和焊接方面的性能较好，是钢结构中最常用的钢种之一。 2．优质碳素结构钢 优质碳素结构钢比普通碳素结构钢杂质含量少、性能优越。优质
景观工程设计制图规范 (施工图分册)
1、《总图制图标准》； 2、《建筑制图标准》； 3、AutoCAD 2004制图标准； 4、天正建筑6.0制图标准； 5、景观工程施工图设计流程。
一、图纸幅面（简称图幅）： 长向（L边）加长L/4的整数倍，A4图一般无加长图幅。总工办已制作有A3-A0幅面的标准图框及加长图框，可直接调用。(标准图框保存位置：T：/ 总工办/ 标准图框。) 考虑到施工过程中翻阅图纸的方便，除总图部分采用A2-A0图幅（视图纸内容需要，同套图纸统一）外，其它详图图纸采用A3图幅。根据图纸量可分册装订。 二、图纸标题栏（简称图标）： 1、图标内容包括： (1).公司名称：为中文公司名称； (2.)业主、工程名称：填写业主名称和工程名称； (3).图纸签发参考：填写图纸签发的序号、说明、日期； (4).版权：中英文注名的版式权归属权； (5).设计阶段：填写本套所秘史的设计阶段； (6).签名区：包括 a.项目主持：由项目设计主持人签字， b.设计：由本张图的设计者签字， c.制图：由本张图的绘制者签字， d.校核：由本张图纸的校对者签字； e.审核：由本张图的审核者签字。 2、标准图标示例：
三、绘图比例： 选定图幅后，根据本张图纸要表达的内容选定绘图比例。 常用比例1：1 ，1：2 ，1：5 ，1：10 ，1：20 ，1：50 ， 1：100 ，1：200 ，1：500 ，1：1000 ，1：2000 ，1：5000 ，1：10000 ，1：20000 ，1：50000 ，1：100000 ，1：200000 可用比例1：3 ，1：15 ，1：25 ，1：30 ，1：40 ，1：60 ，1：150 ，1：250 ，1：300 ，1：400 ，1：600 ， 1：1500 ，1：2500 ，1：3000 ，1：4000 ，1：6000 ，1：15000 ，1：30000 四、图形线： 根据图纸内容及其复杂程度要选用合适的线型及线宽来区分图纸内容的主次。 为统一整套图纸的风格对图中所使用的线宽及线型作出以下规定： 1、线宽： 特粗线：0.70 mm 粗线：0.50 mm 中线：0.25 mm 细线：0.18 mm
施工图的一些基本知识要点 一、基本知识 1、标高 1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。 1.2标高是把某地点对应的绝对标高定义为±0.000，(如名辉12#楼27.5)也称相对标高。建筑中一般以一层室内地面对应的绝对标高为±0.000标高。2、指北针 针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。 3、定位轴线 3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。 3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。拉丁字母的I、O、Z不得用做轴线编号。因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T50001-2001 房屋建筑制图统一标准也规定了的,不能使用。 3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。 4、剖视的剖切符号 4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图(又叫断面图)符号”。剖切视图除了断面，还包括能看见的后面的投影。剖面图(断面图)仅仅表示断面形状，不画后面还能看见的其他投影像。 4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边,就朝那边看。 5、索引符号与详图符号 在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图.一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。 6、引出线 6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。 6.2文字说明宜注写在横线的上方，也可注写在横线的端部。 6.3同时引出几个相同部分的引出线，宜相互平行，也可画成集成一点的放射线。 7、断开连接、对称符号
培训讲座 一、本次培训目得旨在规范出图程序、完善设计要求、提高设计水准 二、出图要求与程序 1 图框得套用与填写 1、01 正常图框分A0 A0+ A1 A1+ A2 A2+ 六种,套用图框时不应将其它型号 得图框通过放大或缩小来满足所须图框得要求,因为每个图框得图签栏都就是统一 宽度得,为7cm,就是因为图纸在提交与存档时都就是折成A4纸格式得,折成A4大小后,图签栏正好在A4纸得右侧,便于查找,而且每张图纸图签栏大小一致;A3图纸因为使用较少,所以没有规定格式,如确需A3规格,可将A2图纸缩小至0、707倍,因为A3图纸图面太小,用A2图签时占用画图空间过多。目录均为A4规格,不应将几张A4目录合并为一张大图,原因也就是因为存档查找方便。 1、02 图框得线型,所有图框外细框线型粗0、2,内粗框1、0,分隔线0、2; 1、03 图框栏目填写 合作设计单位如果就是有些设计单位资质不够挂靠我们单位出图或者境外单 位做得设计方案由我们院深化施工图设计得可以在此栏填写合 作设计单位得名称;如无合作设计单位,此栏可不填写。 建设单位填写业主方单位名称。 工程名称应为合同中得工程名称。 子项工程名称就是总项目名称,里面可以分成若干子项,如某某小区 里面得景观亭、管理房等,此栏目可填写这些分项得名称。填了 子项名称得,图纸编号可以按子项单独编号。 图纸名称就就是本张图纸里面得所有图名摘要,如果本张图纸里有很多得 图名,应一一填写进去; 制图绘图人名称,与设计为同一人时,可一并填写,应为本人签名; 设计本张图纸得设计人名称,应为本人签名;原则上要求助工以上职 称人员签字,这点得执行会慢慢规范起来得。 校对应结合我院得图纸校审制度,由具有校对资格得人签名;原则上 要求中级以上职称人员签字,并要求专业要对口。校对人员与设 计不能为同一人。 工种负责本张图纸所属工种得负责人签名;要求中级以上职称人员签字, 并要求专业要对口。可以就是校对人员,也可以就是设计人员。 工程负责本项目得负责人签名;要符合图审要求与招标时承诺得要求。 审核、审定由院总师办与院领导签名; 图别本张图纸所属类别得简称,如:总图、环境施工图(简 称环施)、绿化施工图(简称绿施)、水施、电施、结施等,可用拼 音首字母代替(如:ZT、HS、LS、SS、DS、JS); 图号按各自类别分别依次填写,如:ZT里面可以有:01、02、03,HS里 面也可以有01、02、03等; 工程号由总院统一给出编号; 1、04 目录目录应采用A4规格得标准目录,里面得内容必须与图纸编号与图名一致, 目录上必须签字盖章后方可生效,有些设计单位甚至要求所有章在目录上都要 盖,如:出图章,注册章等。因为目录就是对全套图纸得确认,业主方就是根据目
园林景观施工图各图总结 一、拿到扩初图后的改动与所做的准备 1.打印出总平，了解设计师的设计意图。整体布局和各节点代表什么东西。 打印出一张，标出各节点名称，主次干道，园路，消防道，各景点的设计理念由来。 相同的节点在其名称中编入标号（景墙1，景墙3……） 尺寸是否合理。 打印一张总平，写上铺装标号和标记，为铺装意向图，为cad绘制总平铺装做准备。 节点，图库等资料的寻找和总结。 各节点，小品的体量是否合理。 做参照 参照如何使用？有什么好处？ 0. 要哪些原始资料（建筑施工图一层总平面图，管网，竖向，红线，地下车库范围，建筑效果图，有建筑施工图最好） 自己去搞的原始资料：现场勘察，哪些已经做完的，哪些还没做的，方案设计没注意到的，施工里的，建筑一层等 图纸上保留哪些资料：一层的文字说明（商店。。。），楼号，楼层数。 观察原始资料经济技术指标比如停车数量等（这个在方案阶段就该注意了） 1. 道路系统是否合理，消防道首先要闭合，单车道4米，双车道6米，消防车转弯半径12米，小车转弯半径9米（也有消防车9米，小车6米之说，详各地的规范），回车场15*15米（有些城市是18*18米），尽端式道路超过40米要设置回车场。 2. 登高面（施救面，扑救面），着火时消防车开进来时用的，一般在建筑出入口一侧，建筑往外5米内的植物不得超过4米，5米到12米内不得有超过0.8米的植物，而且是软质植物，车可以碾过去的。 3. 构筑物要把底层平面放进去，屋顶面用虚线。 4. 网格图和坐标图的放样基准点、基准轴先移动到（0，0），点。而后al对齐。 5. 抓出比例，添加文字。 6. 绿化区域的Z型线绘制。 平面布置图 1.平面布置图给人第一感觉是：图中应直观地告诉施工人员路与景观的大体布置。 2．用虚线明确标出消防道的中心线，用更细的虚线标出次干道的中心线。 3．图上每种东西必须必须各个标明清楚。 4．平面图中的绿地用8号虚线标出地形，绿化边缘用波浪线围合。 5．样式不同的同一种节点要标明号码，比如树池1，树池2，。。。。（有利于绘制节点时归纳）6．注意高差之间的构造衔接。 7．每个踏步都必须写出‘上/下N级’。 8．路沿石的两条线要一粗一细。制图美观. 竖向设计图 1．标高控制点放样依据，必须明确标识出，且其位置必须在整个施工过程中较为固定的点，
1钢结构施工图的基本知识 1.1钢结构施工详图 1.1.1.设计图和施工详图的区别 1.1.3.施工详图编制内容 (1)图纸目录 (2)钢结构设计总说明。 应根据设计图总说明编制，内容一般应有设计依据、设计荷载、工程概况和对材料、焊接、焊接质量等级、高强度螺栓摩擦面抗滑移系数、 预拉力、构件加工、预装、除锈与涂装等施工要求及注意事项等。(3)布置图。 主要供现场安装用。依据钢结构设计图，以同一类构件系统（如屋盖、刚架、吊车梁、平台等）为绘制对象，绘制本系统构件的屏幕布置 和剖面布置，并对所有的构件编号；布置图尺寸应标明各构件的定位尺 寸、轴线关系、标高以及构件表、设计说明等。 (4)构件详图。 按设计图及布置图中的构件编制，主要供构件加工厂加工并组装构件用，也是构件出厂运输的构件单元图，绘制时应按主要表示面绘制每 一个构件的图形零配件及组装关系，并对每一构件中的零件编号，编制 各构件的材料表和本图构件的加工说明等。绘制桁架式构件时，应放大 样确定构件端部尺寸和节点板尺寸。 (5)安装节点图。
详图中一般不再绘制节点详图，仅当构件详图无法清楚表示构件相互连接处的构造关系时，可绘制相关的节点图。 1.1.4.施工详图绘制的基本规定 (1)线型分类表 (2)尺寸线的标注 详图的尺寸由尺寸线、尺寸界线、尺寸起止点组成；尺寸单位除标高以m为单位外，其余尺寸均以mm为单位，且尺寸标注时不再书写单 位。一个构件的尺寸线一般为三道，由内向外依次为：加工尺寸线、装 配尺寸线、安装尺寸线。当构件图形相同，仅零件布置或构件长度不同 时，可以一个构件图形及多道尺寸线表示A、B、C！……等多个构件， 但最多不超过5个。
园林景观施工图有哪些基本内容施工图尺寸和高程均以米为单位，要写到小数点后两位。施工图设计分为种植、道路、广场、山石、水池、‘驳岸、建筑、土方、各种地下或架空线的施工设计。在初步设计批准后，进行施工图设计。施工图设计文件包括施工图、文字说明和预算。施工图尺寸和高程均以米为单位，要写到小数点后两位。施工图设计分为种植、道路、广场、山石、水池、‘驳岸、建筑、土方、各种地下或架空线的施工设计。有两个以上专业工种在同一地段施工，需要有施工总平面图，并经过审核会签，在平面尺寸关系和高程上取得一致。在一个子项目内，各专业工种要同时按照专业规范进行审核会签。 1．施工总平面图（1）应以详细尺寸或坐标标明各类园林植物的种植位置、构筑物、地下管线位置、外轮廓。（2）施工总平面图中要注明基点、基线。基点要同时注明标高。（3）为了减少误差，整形式平面要注明轴线与现状的关系；自然式道路、山丘种植要以方格网为控制依据。（4）注明道路、广场、台承、建筑物、河湖水面飞地下管沟上皮、山丘、绿地和古树根部的标高，它们的衔接部分亦要作相应的标注。（5）图的比例尺为 1:100-1:500,, 2．种植施工图（1）平面图①在图上应按实际距离尺寸标注出各种园林植物品种、数量。②标明与周围固定构筑物和地上地下管线距离的尺寸。③施工放线依据。④自然式种植可以用方格网控制距离和位置，方格网用 2 米 x2 米一 10 米 x10 米，方格网尽量与测量图的方格线在方向上一致。⑤现状保留树种，如属于古树名木，则要单独注明。⑥图的比例尺为1:100 --:500 o （2）立面、剖面图①在竖向上标明各园林植物之间的关系、园林植物与周围环境及地上地下管线设施之间的关系。②标明施工时准备选用的园林植物的高度、体型。③标明与山石的关系。④图的比例尺为 1:20- 1:50. （3）局部放大图①重点树丛、各树种关系、古树名木周围处理和覆层混交林种植详细尺寸。 ②花坛的花纹细部。③与山石的关系。（4）作法说明①放线依据。②与各市政设施、管线管理单位配合情况的交代。③选用苗木的要求（品种、养护措施）。 ④栽植地区客土层的处理，客土或栽植土的土质要求。⑤施肥要求。⑥苗木供应规格发生变动的处理。⑦重点地区采用大规格苗木采取号苗措施、苗木的编号与现场定位的方法。⑧非植树季节的施工要求。（5）苗木表①种类或品种。②规格、胸径以厘米为单位，写到小数点后一位；冠径、
园林施工图基本制图规范 （一）录入设定 1、绘图时可以以米为单位1:1录入，也可以毫米为单位1:1录入，但一般比较倾向于以毫米为单位1:1录入。 2、绘图过程中不能出现重复线、未闭合线，因为重复线容易引起出图是线宽设定的麻烦，而未闭合线则不利于后续工作中的铺装及色带等的填充。 3、绘图过程中不能旋转、移动图元，以免影响坐标设定，以及施工上的麻烦等。必须旋转时，要在图中标明旋转原点及角度。 4、特殊符号的输入：键盘输入“%%p”，出现“±”符号，键盘输入“%%C”键，出现“φ”符号，键盘输入“%%d”键，出现“°”符号。 （二）图层及颜色设置 1、很多人画图时不喜欢分图层，或即使分层，也是将大量图块留在0层，这不是一个好习惯，我们一定要习惯分层设定，分层保存图块的操作模式，同时不要在0层上保留任何图块。 2、使用尺寸标注过程中，软件会自动生成一个名为《Defpoints》的层，这个层默认不打印，不要将任何图块放在此层。 3、插入“图框”图块后，文件一般会生成名为《图框》的层（具体视原图块的分层命名而定），一般不要在这个图层上绘图，以方便我们随时自如的更换图框或更改图框大小，以及重新设定图框等。 4、很多人喜欢将屏幕改成白地黑字，已和现实吻合，但长时间盯着这样的屏幕不利于视力保护；也有很多人喜欢用白色（即255号色，White）来作为所有图块包括文字和标注的绘图颜色，这也不是一个好习惯，我们分不清究竟某个图块究竟是铺装呢还是绿地，因而影响工作效率，因此，除图框、文字、标注采用白色外，其它图块应分层设定颜色，但不要使用白色。 5、图元的颜色最好随图层进行编辑，一般不提倡直接给某个图元指定颜色。但是，凡事也有例外，对于庭院或其它要求不是正规的小型工程，若是想骗骗甲方，不用出硫酸纸后晒蓝图，也不用直接出白图，而是出“彩图”，图做的花花绿绿的，特别是花灌木和色带，以及秋叶树木等，用其观赏期的花色或叶色来区分植物，颇受一些甲方欢迎；很多不正规的甲方单位还比较偏爱这种模式。虽然我很喜欢将植物弄的花花绿绿，但这种方法不正规，不值得提倡。 6、基本图层设置规定：我一般偏好如此设定图层颜色（当然也参考了一些小型设计院的设计规范） 填充——红色（1#） 轴线——红色（1#），线型用center2 网格——红色（1#），线型用Acad_iso02w100 小品——可用黄色（2#）的接近色，一般黄色出图时太浅，不容易看清，我比较喜欢用土黄色 植物——绿色（3#） 色带——可用绿色（3#），也可自行设定颜色，但是要和建筑、道路、小品、铺装、填充等区分明显 原有道路——建议采用青色（4#），也可采用红色（1#） 原有建筑——建议采用蓝色（5#），也可采用红色（1#） 铺装——粉色（6#） 尺寸标注——白色（7#） 文字标注——白色（7#） 原有植物——建议采用跟绿色（3#）反差较大的灰绿色表示 7、对于较完善的施工图，一般分为总图、详图、土建、绿化、水、电等部分来做，一般我们接触较多的是总图、详图、绿化部分，有时也接触土建部分，但很少接触水、电部分，很多时候都是外请专业设计人员
建筑工程施工图纸入门知识（图文） 总结建筑工程图纸识读的入门知识，力求达到以下四个方面能力： 1、理解建筑施工图的成图原理和制图标准； 2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸； 3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计； 4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。 第一节建筑工程施工图的组成 各专业施工图的内容 1、总图：建筑场地范围内建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。 2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。 3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。 4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。 5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等。 第二节建筑工程图的成图原理 一、投影的概念 用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。 二、投影的种类 1、中心投影：投影线由一点放射出来投射到物体上，这种作图方法称为中心投影法。 2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。 （1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。 （2）斜投影：当投影线倾斜于投影面时，所作出的投影。
三、物体的三面正投影图 1、三面正投影体系的形成 （1）将物体放在三个相互垂直的投影面间；（2）用三组垂直于投影面的投影线作投影；（3）在三个投影面上得到三个正投影图。 2、三面正投影体系的展开 （1）正立投影面不动； （2）水平投影面向下转动90°； （3）侧立投影面向右后方转动90°。
园林景观施工图设计基本内容 施工图尺寸和高程均以米为单位，要写到小数点后两位。施工图设计分为种植、道路、广场、山石、水池、‘驳岸、建筑、土方、各种地下或架空线的施工设计。 在初步设计批准后，进行施工图设计。施工图设计文件包括施工图、文字说明和预算。施工图尺寸和高程均以米为单位，要写到小数点后两位。施工图设计分为种植、道路、广场、山石、水池、‘驳岸、建筑、土方、各种地下或架空线的施工设计。有两个以上专业工种在同一地段施工，需要有施工总平面图，并经过审核会签，在平面尺寸关系和高程上取得一致。在一个子项目内，各专业工种要同时按照专业规范进行审核会签。 1．施工总平面图 （1）应以详细尺寸或坐标标明各类园林植物的种植位置、构筑物、地下管线位置、外轮廓。 （2）施工总平面图中要注明基点、基线。基点要同时注明标高。 （3）为了减少误差，整形式平面要注明轴线与现状的关系；自然式道路、山丘种植要以方格网为控制依据。 （4）注明道路、广场、台承、建筑物、河湖水面飞地下管沟上皮、山丘、绿地和古树根部的标高，它们的衔接部分亦要作相应的标注。 （5）图的比例尺为1:100-1:500,, 2．种植施工图 （1）平面图 ①在图上应按实际距离尺寸标注出各种园林植物品种、数量。 ②标明与周围固定构筑物和地上地下管线距离的尺寸。
③施工放线依据。 ④自然式种植可以用方格网控制距离和位置，方格网用2米x2米一10米 x10米，方格网尽量与测量图的方格线在方向上一致。 ⑤现状保留树种，如属于古树名木，则要单独注明。 ⑥图的比例尺为1:100 --:500 o （2）立面、剖面图 ①在竖向上标明各园林植物之间的关系、园林植物与周围环境及地上地下管线设施之间的关系。 ②标明施工时准备选用的园林植物的高度、体型。 ③标明与山石的关系。 ④图的比例尺为1:20- 1:50. （3）局部放大图 ①重点树丛、各树种关系、古树名木周围处理和覆层混交林种植详细尺寸。 ②花坛的花纹细部。 ③与山石的关系。 （4）作法说明 ①放线依据。 ②与各市政设施、管线管理单位配合情况的交代。 ③选用苗木的要求（品种、养护措施）。 ④栽植地区客土层的处理，客土或栽植土的土质要求。 ⑤施肥要求。 ⑥苗木供应规格发生变动的处理。 ⑦重点地区采用大规格苗木采取号苗措施、苗木的编号与现场定位的方法。 ⑧非植树季节的施工要求。 （5）苗木表 ①种类或品种。 ②规格、胸径以厘米为单位，写到小数点后一位；冠径、高度以米为单位，写到小数点后一位。
建筑结构施工图识图入门总结，很详细 知识，力求达到以下四个方面能力： 1、理解建筑施工图的成图原理和制图标准； 2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸； 3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计； 4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。 第一节建筑工程施工图的组成 各专业施工图的内容 1、总图：建筑场地范围内建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。 2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。 3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。 4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。 5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等。 第二节建筑工程图的成图原理 一、投影的概念 用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。 二、投影的种类 1、中心投影：投影线由一点放射出来投射到物体上，这种作图方法称为中心投影法。 2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。 （1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。
（2）斜投影：当投影线倾斜于投影面时，所作出的投影。 三、物体的三面正投影图 1、三面正投影体系的形成 （1）将物体放在三个相互垂直的投影面间； （2）用三组垂直于投影面的投影线作投影； （3）在三个投影面上得到三个正投影图。 2、三面正投影体系的展开 （1）正立投影面不动； （2）水平投影面向下转动90°； （3）侧立投影面向右后方转动90°。 3、三面投影图的特性 （1）不全面性 每个投影图只能反映物体两个方向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。
施工图基本知识图解 一、基本知识 1、标高
1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。 1.2标高是把某地点对应的绝对标高定义为±0.000，(如名辉12#楼27.5)也称相对标高。建筑中一般与一层室内地面对应的绝对标高为±0.000标高。 2、指北针
针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。 3、定位轴线
3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。 3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。拉丁字母的I、O、Z不
得用做轴线编号。因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T50001-2001 房屋建筑制图统一标准也规定了的,不能使用。 3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。 4、剖视的剖切符号
4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图(又叫断面图)符号”。剖切视图除了断面，还包括能看见的后面的投影。剖面图(断面图)仅仅表示断面形状，不画后面还能看见的其他投影像。 4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边,就朝那边看。(示例)
建筑识图和房屋构造的基本知识 一、建筑工程图比例及建筑工程图上常用比例 比例是指所绘制的图样大小与实物的大小之比，即比例=图纸上的线段长度：实物的线段长度。例如，一幢房屋的长度是50m，而在工程图纸上它相应的长度只画0.5m，那么它的比例是1:100。 工程图纸所使用的各种比例，应根据图样的用途及其复杂程度确定。建筑工程图选用的比例如表1-1所示。选用时应优先选用表中的“常用比例”，需要时也可选用“可用比例”。 比例在建筑设计图中注写位置，一般在图名的右侧；标注详图的比例，写在详图索引标志的右下角。比例的字高宜比图名的字高小一号或二号。 二、图线线型种类及一般用途 在建筑施工图中，为了表示图中不同的内容、不同的情况，并且能够分清主次，必须使用不同的线型和不同宽度的图线来表达。各种线型的种类及一般用途见表1-2：
表1-2 施工中常用线型的种类及用途 三、尺寸的一般标注 建筑工程施工图除应按一定的比例画出外，还必须注有完整的尺寸，才能全面地表达图形的意图和各部分的相对关系。建筑图工程图中的尺寸由尺寸线、尺寸界线、尺寸起止符号、尺寸数字四部分组成。尺寸的一般标注如图1-1所示：
图1-1 尺寸的一般标注 四、一般标高符号和总平面图标高的表示 标高是表示建筑物的某一部位与确定的水准基点的高差。在建筑工程图上标高尺寸的注法都是以米为单位的，一般注写到小数点后三位（在总平面图上可注写到小数点后两位）。标高数字后面不标单位。总平面图上的标高用全部涂黑的三角形表示，在其他图纸上的标高符号如图1-2所示。 图1-2 标高符号 零点标高注成±0.000，在零点标高以上的位置的标高为正数，注写时，数字前一律不加正号“+”，如3.000、0.500等。在零点以下位置的标高为负数，注写时，数字前必须加注负号“-”，如0.500、-2.500等。 五、详图索引标志和详图符号的作用及表示方法 详图索引标志用于看图时便于查找相互有关的图纸，如图样中的某一局部或构件，需另见详图时应以索引符号和详图符号来反映图纸间的关系。 索引符号应按规定编写，如图1-3所示。详图符号如1-4图所示。
园林施工图制图基本规则 一图纸规格 A0 841*1189 一般不用，仅总平面施工图设计时使用，加长时841尺寸不变。 1189可按149N次增长，即1189+149+149+…… A1 594*841 不够可加长，594尺寸不变，841可按210N次增长。 A2 420*594 不够可加长420尺寸不变，594可按149N次增长。 A3 297*420 一般不加长。 A4 210*297 仅限于图纸目录及设计修改或补充通知使用。 二标题栏与会签栏 三图纸编排顺序 1、设计阶段有方案、初步及施工图等各阶段设计、应在施工图的图号冠以“园施”以资区别，各工种编排顺序如下： “园施―0―X” 图纸目录及统一施工图说明 “园施―1―X” 总平面 “园施―2―XX” 种植 “园施―3―XX” 建筑及结构 “园施―4―XX” 给排水 “园施―5―XX” 电气照明 注：X为图纸编号用阿拉伯数字。 2、图纸目录 景观工程施工图纸目录参照下列顺序编制： 景观工程设计总说明： 园规（YS）（包括规划总平面、竖向（排水）图、尺寸定位图、索引图、及景点设施布置图等） 路施（LS）（包括道路平面图、道路铺装图、道路施工节点及通用节点） 建筑（JS）、结构（GS）（包括单体建筑的说明、建筑、结构） 电气（DS）（电照系统图、电照平面图、背景音乐系统图、背景音乐平面图、电气施工接点等等） 水景（SS）（喷泉平面图、喷泉系统图、喷灌平面图、喷灌系统图、喷泉喷灌节点）
种植（LS）（种植平面图、种植表） 四图线 (参见工程图纸打印标准及工程图纸图层标准) 粗线：1.40mm 1.00mm 0.70mm 中线：0.70mm 0.50mm 0.35mm 细线：0.50mm 0.35mm 0.25mm 1. 每组配三种规格，宜结合构图大小配套使用，但同一张图面内应采用同一组规格。 2. 粗线一般用于轮廓线，详图编号的圆圈、剖面线、断面线、图名T横线以及水、电管线。细线一般为尺寸线、引出线及图例线。 3. 除上述两种使用范围外都可采用中线。 五线型 1．实线 2．虚线顶上、底下及两侧的不可见轮廓线、原有的、拟扩建、新建或改建的绿地、种植、河道及建筑等。 3．点划线用于分水线、中心线、对称线、定位轴线。 4．双点划线当上述三种线还不能表示设计意图时，可采用双点划线，但应有说明该线表示何种内容。 5．线与线之间加注英文代号 S S 用于水、电设备管线。 6．折线及波浪线表示不需画全的断开界线。 六字体（参见天正5.0字体初始设置标注） 1. 汉字采用CAD常用的长仿宋体 常用的字体（一） 5*3.5 （二）3.5*2.5 （三）2.5*1.8 （四） 2*1.5 （一）（二）用于图名及首页文字说明，（三）（四）用于图内说明。 2. 拉丁字母、阿拉伯数字及罗马数字的规格及使用可参照汉字。 3. 大标题、图册封面、地形图等的汉字也可书写成其它字体，但应易于辨认，规格可根据图面大小而定。
