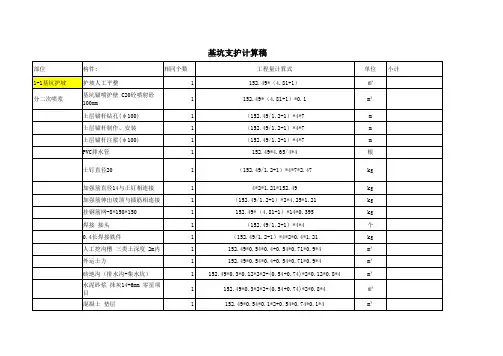

二期基坑支护工程量计算
一．钢管护栏
钢管护栏长度=基坑顶部护栏+中间平台护栏+负二负三层交界面长度=375.51米
基坑顶部护栏长度=108.337+90.836=199.173米
中间平台长度=108.337米
负二负三层交界面长度=68米
护栏高度=1.2米
每米护栏钢管长度=（1.2+0.3+2.5+2.5）/2.5=2.6米（采用D48钢管，壁厚3.5）总的钢管长度=976.326米
每米护栏安全网面积=1.2平方米总的安全网面积=450.612平方米
二．排水沟和雨水明沟及集水井、市政混凝土管
1、排水沟长度=坑底长度+坑顶长度+负二负三层基坑交界长度*2=534.346米
坑底长度=坑顶长度=199.173米
负二负三层交界长度=68米
2、集水井个数=排水沟长度/50=11个
3、雨水明沟的长度由CAD图纸测量可得145.603m
4、市政混凝土管长度由CAD图纸上可得7.128m
5、排水沟每米长度的用料
砖=0.24*0.3*1=0.072立方米总的砖
C15素砼=0.54*0.06*1=0.0324立方米
1:5水泥砂浆=0.3*1*0.02*3=0.018立方米
6、每个集水井的用料
砖=0.36*0.8*1=0.288立方米
C15素砼=1.36*0.1*1=0.136立方米
1:5水泥砂浆=0.8*1*0.02*3=0.048立方米
三．基坑底部和顶部地面硬化
硬化面积=(基坑底部长+基坑顶部长度+负二负三层交界面长度*2)*0.5+中间平台面积=407.99平方米
中间平台面积=187.755平方米*0.75
单位面积内C20的量=1*0.1=0.1立方米总的C20量=立方米
四．喷砼面层顶部插筋以及钢筋网
喷砼面层顶部长度=坑顶长度+中间平台长度+负二负三层交界面长度=375.51米
每米长度内所需插筋长度=(1/1.5)*1=0.667米（钢筋20mm）
插筋总长度=250.34米
每米长度内所需钢筋网面积=1*0.5=0.5平方米
总面积=187.755平方米总重量=187.755*5.26=0.988t
五．喷砼量
喷砼量=喷砼面积*0.1=186.47立方米
喷砼面积=基坑斜坡面积+负二负三层交界垂直面积+喷砼面顶部面积=1864.698平方米
基坑斜坡面积=斜坡段立面图面积*2/1.732
=1074.714+262.229=1336.943平方米
负二负三层交界垂直面面积=交界面长度*5=340平方米
喷砼面顶部面积=（坑顶长度+中间平台长度+交界面长度）*0.5
=187.755平方米
六．钢筋网量
钢筋网量=喷砼面积=1864.698平方米
查表知道钢筋网理论重量为5.26kg/m2即钢筋网总重量=9.808t 七．泄水管
泄水管量=泄水孔个数*0.4455= 148.797米
泄水孔个数=斜坡面喷砼面积/4=334.2取整为334个
八．土钉量和水平加强筋量以及钢筋土钉对中支架量、锁定筋
土钉数量=各段土钉数量之和=1061个
水平加强筋的长度=（土钉数量-土钉排数）*1.2*2=2515.2米
直径20mm的钢筋理论重量为2.47kg/m 水平加强筋的总重量为6.21t 钢筋土钉对中支架数量=(土钉总长度/1.5)*2=8946/0.75=11928个
钢筋土钉对中支架长度=支架数量*0.2=2385.6米（支架为8钢筋位0.395kg/m）942.312kg
锁定筋总长=土钉数量*2*0.1=212.2米（20mm钢筋）
Aa-Ba段
上层4排，下层4排，
上层：第一排数量=坑顶下降0.5m后的段面长度/1.2=76.599/1.2取整
数63个总长度=63*9=567米
第二排数量=第一排下降1.2m后的段面长度/1.2=86.121/1.2 取整数71个总长度=71*9=639米
第三排数量=第二排下降1.2m后的段面长度/1.2=95.643/1.2 取整数79个总长度=79*9=711米
第四排数量=第三排下降1.2m后的段面长度/1.2=105.165/1.2取整数87个总长度=87*9=783米
下层：从图纸上可以看出下层四排的每排的数量是一样的
=108.733/1.2取整数90个总长度=90*9=810米
Ba-Ca段
从图中看出有四排，按上述方法计算可得：
第一排数量=11.535/1.2取整数为9个，总长度=9*9=81米
第二排数量=28.044/1.2取整数为23个总长度=23*9=207米
第三排数量=45.346/1.2取整数为37个总长度=37*6=222米
第四排数量=62.648/1.2取整数为52个总长度=52*6=312米
负二负三层交界面
根据图纸可知土钉为五排每排数量相等=68/1.2取整数为56个第一排总长度=56*9=504米
第二排总长度=56*9=504米
第三排总长度=56*9=504米
第四排总长度=56*6=336米
第五排总长度=56*6=336米
土钉数量=1061个，土钉总长度=8946米
九．微型钢管桩
微型钢管桩数量=负二负三层交界面长度/1+1 微型钢管桩总长度=微型钢管桩数量*6=414米所以交界面长度=68米
第二部分 基坑支护结构的计算 支护结构的设计和施工，影响因素众多，不少高层建筑的支护结构费用已超过工程桩基的费用。为此，对待支护结构的设计和施工均应采取极慎重的态度，在保证施工安全的前提下，尽量做到经济合理和便于施工。 一、支护结构承受的荷载 支护结构承受的荷载一般包括 –土压力 –水压力 –墙后地面荷载引起的附加荷载。 1 土压力 ⑴主动土压力： 若挡墙在墙后土压力作用下向前位移时随位移增大，墙后土压力渐减小。当位移达某一数值时，土体内出现滑裂面，墙后土达极限平衡状态，此时土压力称为主动土压力，以Ea表示。 ⑵静止土压力： 若挡墙在土压力作用下墙本身不发生变形和任何位移（移动或滑动），墙后填土处于弹性平衡状态，则此时作用在挡墙上的土压力成为静止土压力。以E0表示。 (3)被动土压力： 若挡墙在外力作用下墙向墙背向移动，随位移增大，墙所受土的反作用力渐增大，当位移达一定数值时，土体内出现滑裂面，墙后土处被动极限平衡状态，此时土压力称为被动土压力，以Ep表示。
主动土压力计算 ?主动土压力强度 ?无粘性土 粘性土 土压力分布 对于粘性土按计算公式计算时，主动土压力在土层顶部（H=0处）为负值，即 表明出现拉力区，这在实际上是不可能发生的。只计算临界高度以下的主动土压力。土压力分布 可计算此种情况下的临界高度Zc，进而计算临界高度以下的主动土压力。
被动土压力计算 被动土压力强度 ?无粘性土 粘性土 计算土压力时应注意 ?不同深度处土的内聚力C不是一个常数，它与土的上覆荷重有关，一般随深度的加大而增大，对于暴露时间长的基坑，土的内聚力可由于土体含水量的变化和氧化等因素的影响而减小甚至消失。 ?、C 值是计算侧向土压力的主要参数，但在工程桩打设前后的、C值是不同的。 在粘性土中打设工程桩时，产生挤土现象，孔隙水压力急剧升高，对、C值产生影响。另外，降低地下水位也会使、C值产生变化。 水压力
龙源期刊网 https://www.doczj.com/doc/5e4205063.html, 浅谈建设项目常见基坑支护工程造价分析 作者：黄燕灵 来源：《建筑与装饰》2017年第08期 摘要随着城市发展的需求，地下空间的开发利用逐渐成为不可或缺的部分。城市空间的限制，致使地下工程施工存在局限性，基坑土方开挖从原有放坡开挖调整成为基坑支护。一般作为措施性项目的基坑支护工程，造价人员在编制投资估算时，主要的依据是其掌握的地区、行业或部门的相关基础资料和数据，且由于基坑深度越来越深、基坑周边存在预制板结构建筑及砖混结构建筑等老旧小区、地质差异大、止水等原因，基坑支护工程投资估算的不足也逐渐成为后期概算调整的主要原因。本文以同一计价标准，针对建设项目常见基坑支护工程进行造价分析对比，可作为项目估算基础数据。 关键词建设项目；基坑支护工程；造价分析 前言 拟分析价格采用福建省2005年工程消耗量定额，采用信息价为：厦门市201702期清单综合价（不含台班）、福建省2017年第一季度清单机械台班。土石方内外运距均按25km考 虑，劳保甲类、风险按3%、税金按11%计取。钢筋含税材料单价平均约为3600元/t～3700元/t。 1 常见基坑支护类型及造价分析 1.1 放坡开挖 放坡开挖适用场地开阔的项目，土方挖填量大，单方造价最低。在城市建设项目中常见于地下水位低于坑底标高的小型基坑开挖项目，一般常与挂网喷射混凝土护坡配合使用。 例：基坑土方开挖深度5.7米，放坡坡度为45度，喷射C20混凝土、厚60mm， Ф6@200×200mm钢筋网片（上部反口500mm），螺纹钢直径14mm挂筋间距 1500mm×1500mm，L=1000mm。泄水管Ф50PVC塑料管@1500×1500mm，L=460mm。 以上单价中土方内外运输距离均按25km考虑，土方开挖、运输、回填费用约为146元 /m3。如为场地内堆放，土方开挖及回填费用约为25元/m3，则支护长度单方造价约为1640元/m，支护中心线处垂直面积单方造价约为288元/m2。开挖周长越长以基坑底部周长计算的支护长度单方造价越低，开挖深度越深支护面积单方造价越高。 1.2 土钉墙支护
基坑支护设计计算 1基坑支护设计的主要内容 2设计计算 根据地质条件的土层参数如图所示，根据设计要求，基坑开挖深度暂定为9m,按规范设定桩长为16.8m ，桩直径设定为0.8m ，嵌固深度站定为7.8m,插入全风化岩3.0m 。 2.1水平荷载的计算 按照超载作用下水土压力计算的方法，根据朗肯土压力计算理论计算土的侧向压力，计算时不考虑支护桩与土体的摩擦作用。地下水以上的土体不考虑水的作用，地下水以下的土层根据土层的性质差异需考虑地下水的作用。 土层水平荷载计算依据《建筑基坑支护技术规程》JGJ 120-99 1.计算依据和计算公式 主动土压力系数：) 2 45(tan 2i ai K ?-=ο 被动土压力系数：) 2 45(tan 2i pi K ?+?= (1)支护结构水平荷载标准值e ajk 按下列规定计算： 1）对于碎石土及沙土： a)当计算点深度位于地下水位以上时： ai ik ai ajk ajk K C K e 2-=σ b)当计算点深度位于地下水位以下时： w ai wa wa j wa j ai ik ai ajk ajk K h m h z K C K e γησ])()[(2---+-= 式中ai K —第i 层土的主动土压力系数；
ajk σ—作用于深度z j 处的竖向应力标准值； C ik —三轴实验确定的第i 层土固结不排水（快）剪粘聚 力标准值； z j —计算点深度； m j —计算参数,当h z j π时，取z j ,当h z j ≥时，取h ； h wa —基坑外侧水位深度； wa η—计算系数，当h h wa ≤时，取1，当h h wa φ时，取零； w γ—水的重度。 2）对于粉土及粘性土： ai ik ai ajk ajk K C K e 2-=σ （2）基坑外侧竖向应力标准值ajk σ按下列规定计算： ok rk ajk σσσ+= （3）计算点深度z j 处自重应力竖向应力rk σ 1）计算点位于基坑开挖面以上时： j mj rk z γσ= 式中mj γ—深度z j 以上土的加权平均天然重度。 2）计算点位于基坑开挖面以上时： h mh rk γσ= 式中mh γ—开挖面以上土的加权平均天然重度。 （4）第i 层土的主动土压力系数K ai 应按下式计算 )245(tan 2ik ai K ?- =ο 式中ik ?—三轴实验确定的第i 层土固结不排水（快）剪摩擦角标准值。
浅谈建设项目常见基坑支护工程造价分析 摘要随着城市发展的需求，地下空间的开发利用逐渐成为不可或缺的部分。城市空间的限制，致使地下工程施工存在局限性，基坑土方开挖从原有放坡开挖调整成为基坑支护。一般作为措施性项目的基坑支护工程，造价人员在编制投资估算时，主要的依据是其掌握的地区、行业或部门的相关基础资料和数据，且由于基坑深度越来越深、基坑周边存在预制板结构建筑及砖混结构建筑等老旧小区、地质差异大、止水等原因，基坑支护工程投资估算的不足也逐渐成为后期概算调整的主要原因。本文以同一计价标准，针对建设项目常见基坑支护工程进行造价分析对比，可作为项目估算基础数据。 关键词建设项目；基坑支护工程；造价分析 前言 拟分析价格采用福建省2005年工程消耗量定额，采用信息价为：厦门市201702期清单综合价（不含台班）、福建省2017年第一季度清单机械台班。土石方内外运距均按25km考虑，劳保甲类、风险按3%、税金按11%计取。钢筋含税材料单价平均约为3600元/t～3700元/t。 1 常见基坑支护类型及造价分析 1.1 放坡开挖 放坡开挖适用场地开阔的项目，土方挖填量大，单方造价最低。在城市建设项目中常见于地下水位低于坑底标高的小型基坑开挖项目，一般常与挂网喷射混凝土护坡配合使用。 例：基坑土方开挖深度5.7米，放坡坡度为45度，喷射C20混凝土、厚60mm，Ф6@200×200mm钢筋网片（上部反口500mm），螺纹钢直径14mm挂筋间距1500mm×1500mm，L=1000mm。泄水管Ф50PVC塑料管@1500×1500mm，L=460mm。 以上單价中土方内外运输距离均按25km考虑，土方开挖、运输、回填费用约为146元/m3。如为场地内堆放，土方开挖及回填费用约为25元/m3，则支护长度单方造价约为1640元/m，支护中心线处垂直面积单方造价约为288元/m2。开挖周长越长以基坑底部周长计算的支护长度单方造价越低，开挖深度越深支护面积单方造价越高。 1.2 土钉墙支护 土钉墙支护工程一般用于土质较好的场地，常与放坡开挖结合使用。多用于施工项目场地受限，但土质较好的浅基坑。
第二章地基处理与基坑支护工程 说明 一、本章节定额包括地基处理和基坑与边坡支护两节。 二、地基处理 1、换填垫层 （1）换填垫层项目适用于软弱地基挖土后的换填材料加固工程。 （2）换填垫层夯填灰土就地取土时，应扣除灰土配比中的黏土。 2、强夯地基 （1）强夯定额综合了各夯的布点、程序和间隔距离。 （2）强夯定额已综合强夯机具的规格和数量、强夯的锤、钩架等材料摊销费。 （3）设计要求在夯坑内填充级配碎石，不论就地取材或由场外运碎石填坑，其填运材料费用另行计算。 （4）设计要求设置防震沟时，按设计要求另行计算。 （5）若遇地下水位高，夯坑内需用水泵抽水的，抽水费用另行计算。 （6）强夯定额不包括强夯前的试夯工作和夯后检验强夯效果的测试工作，如有发生另行计算。 （7）强夯置换：套用强夯定额，材料含量按实调整，人工、机械乘以1.3系数。 3、碎石桩和砂石桩的充盈系数为1.3，损耗率为2%。实测砂石配合比及充盈系数不同时可以调整。其中，沉管灌砂石桩除了上述充盈系数和损耗率外，还包括级配密实系数1.334。 4、水泥搅拌桩 （1）深层水泥搅拌桩： ①深层水泥搅拌桩项目已综合了正常施工工艺需要的重复喷浆（粉）和搅拌。空搅部分按相应项目的人工及搅拌桩机台班乘以系数0.5计算。 ②水泥搅拌桩的水泥掺入量按加固土重（1800kg/m3）的13%考虑，如设计不同时，按每增减1%项目计算。 ③深层水泥搅拌桩项目按1喷2搅施工编制，实际施工为2喷4搅时，项目的人工、机械乘以系数1.43；实际施工为2喷2搅，4喷4搅时分别按1喷2搅、2喷4搅计算。 （2）双轴水泥搅拌桩、三轴水泥搅拌桩： ①双轴水泥搅拌桩、三轴水泥搅拌桩定额中未包含导向沟的土方及置换出的淤泥外运费用，实际发生时另行计算。 ②双轴水泥搅拌桩、三轴水泥搅拌桩项目水泥掺入量按加固土重 （1800kg/m3）的18%考虑，如设计不同时，按深层水泥搅拌桩每增减1%项目计算；按2喷2搅施工工艺考虑，设计不同时，每增（减）1喷1搅按相应项目人工和机械费增（减）40%计算。空搅部分按相应项目的人工及搅拌桩机台班乘以系数0.5计算。
基坑设计计算9453090
前言 基坑支护工程伴随着现代建筑事业的告诉发展，其越来越重要。现代城市建筑物中，尤其是高层和超高层建筑中往往伴随有很大的基坑，故在修筑过程中需要设计支护方案对其支护。 在本设计支护过程中，主要涉及到软土地区的基坑支护形式和防水、降水方案。本基坑支护的两个主要方案有：排桩加内撑、地下连续墙加内撑。在本基坑支护内力计算中采用的方法主要有等值梁法和山肩帮男法。另外，支撑主要采用钢支撑。降水采用电渗法加喷射井点进行降水。在支护结构设计中，我们还要对支护结构进行抗隆起，抗渗验算。另外，在开挖过程中时时对基坑边缘和基坑周围的建筑物进行观察，以防止其过大变形。支护结构设计中最突出的为结构内力计算、配筋、基坑的稳定性验算、内撑的设计。熟悉了常见的内力计算方法及南方软土地区常见的支护形式，了解了各种各样的基坑支护形式
本基坑支护深度10m，周围环境较复杂。我们选取排桩加内撑和地下连续墙加内撑两种不同的支护型式。其中，排桩内力计算我们采用等值梁法进行计算。地下连续墙采用山肩邦男法进行内力计算。在等值梁法进行计算时，我们将内撑简化为铰支座,使其变成一个一次超静定结构，然后计算出内力并进行配筋。山肩邦男法进行计算时，采用分层开挖的方式。在第一次开挖后，根据力矩平衡、内力平衡计算，得出第一道内撑所受的力和墙体所受到的弯矩。这样依次直至最后一次开挖,得出墙体所受的最大弯矩与内撑所受到的力。内力计算完成后对基坑进行抗隆起、抗渗稳定性验算。在最后，对基坑采用理正软件进行复核计算结果。
