聚丙烯腈碳纤维的工艺流程
1.概述
碳纤维是一种力学性能优异的新材料，它不仅具有碳材料的固有特性，又兼备纺织纤维的柔软可加工性，是新一代增强纤维。聚丙烯碳纤维是一种以聚丙烯腈(PAN)、沥青、粘胶纤维等为原料，经预氧化、碳化、石墨化工艺而制得的含碳量大于90％的特种纤维。碳纤维具有高强度、高模量、低密度、耐高温、耐腐蚀、耐摩擦、导电、导热、膨胀系数小、减震等优异性能，是航空航天、国防军事工业不可缺少的工程材料，同时在体育用品、交通运输、医疗器械和土木建筑等民用领域也有着广泛应用。PAN基碳纤维生产工艺简单、产品综合性能好，因而发展很快，产量占到90％以上，成为最主要的品种。
2.制备
聚丙烯腈碳纤维是以聚丙烯腈纤维为原料制成的碳纤维，主要作复合材料用增强体。无论均聚或共聚的聚丙烯腈纤维都能制备出碳纤维。为了制造出高性能碳纤维并提高生产率，工业上常采用共聚聚丙烯腈纤维为原料。对原料的要求是：杂质、缺陷少；细度均匀，并越细越好；强度高，毛丝少；纤维中链状分子沿纤维轴取向度越高越好，通常大于80%；热转化性能好。
生产中制取聚丙烯腈纤维的过程是：先由丙烯腈和其他少量第二、第三单体(丙烯酸甲醋、甲叉丁二脂等)共聚生成共聚聚丙烯腈树脂(分子量高于 6～8万)，然后树脂经溶剂(硫氰酸钠、二甲基亚矾、硝酸和氯化锌等)溶解，形成粘度适宜的纺丝液，经湿法、干法或干-湿法进行纺丝，再经水洗、牵伸、干燥和热定型即制成聚丙烯腈纤维。若将聚丙烯腈纤维直接加热易熔化，不能保持其原来的纤维状态。因此，制备碳纤维时，首先要将聚丙烯腈纤维放在空气中或其他氧化性气氛中进行低温热处理，即预氧化处理。预氧化处理是纤维碳化的预备阶段。一般将纤维在空气下加热至约270℃，保温0.5h～3h，聚丙烯腈纤维的颜色由白色逐渐变成黄色、棕色，最后形成黑色的预氧化纤维。这是聚丙烯腈线性高分子受热氧化后，发生氧化、热解、交联、环化等一系列化学反应形成耐热梯型高分子的结果。再将预氧化纤维在氮气中进行高温处理(l 600℃)，即碳化处理，则纤维进一步产生交联环化、芳构化及缩聚等反应，并脱除氢、氮、氧原子，最后形成二维碳环平面网状结构和层片粗糙平行的乱层石墨结构的碳纤维。

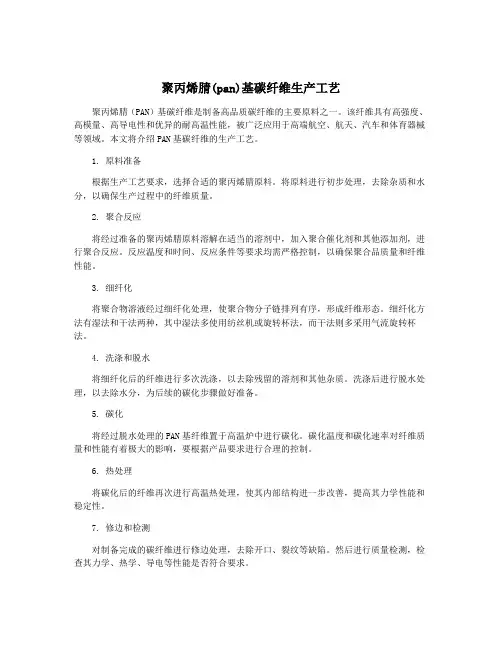

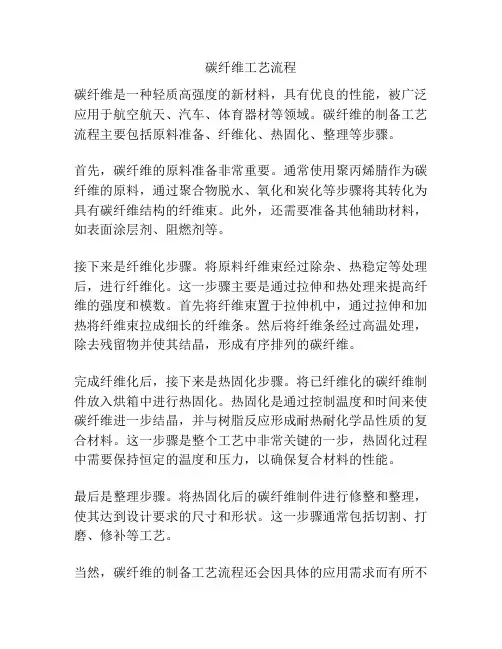

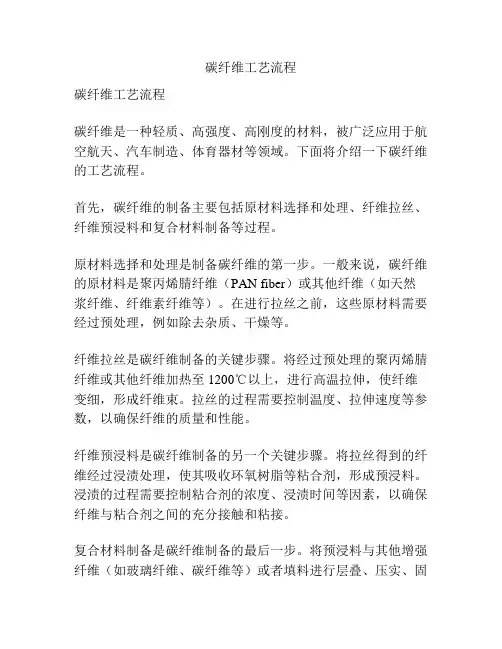

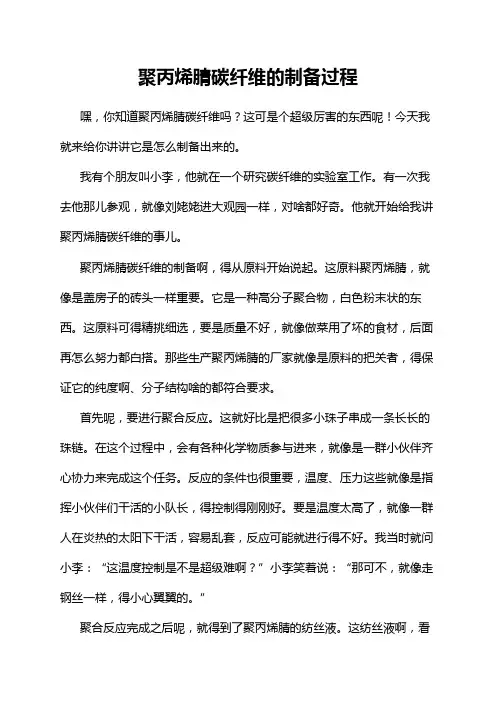

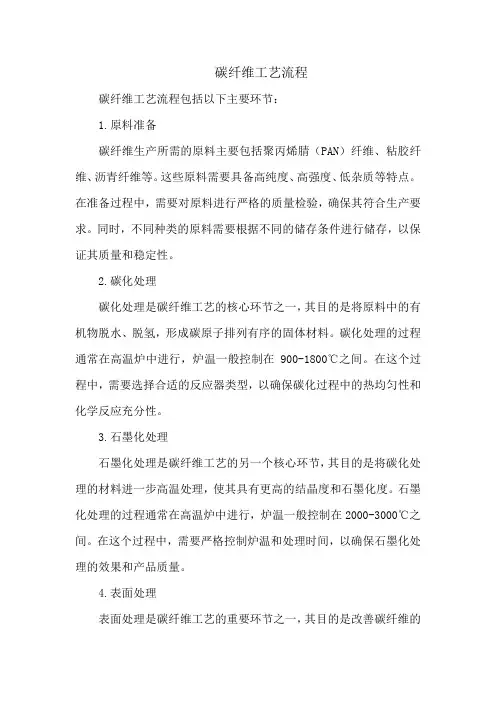

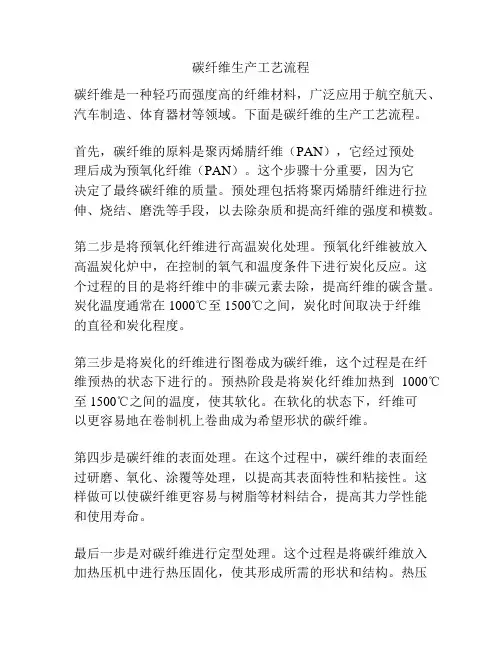

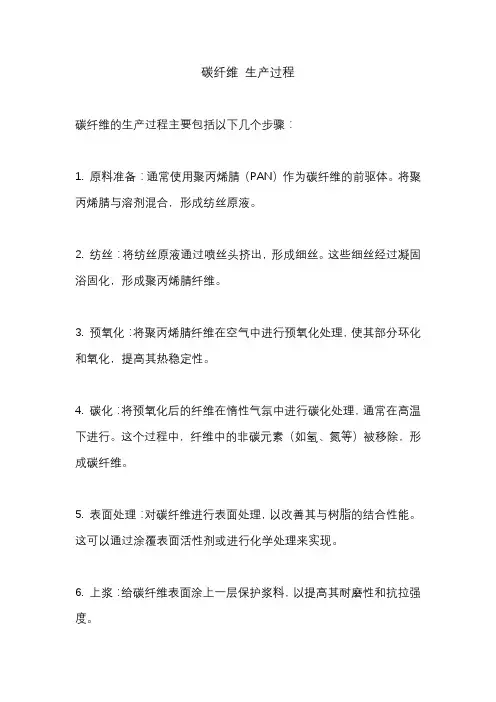

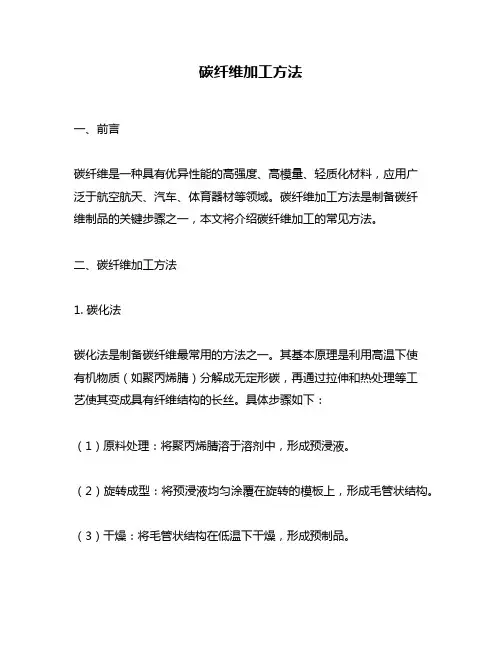

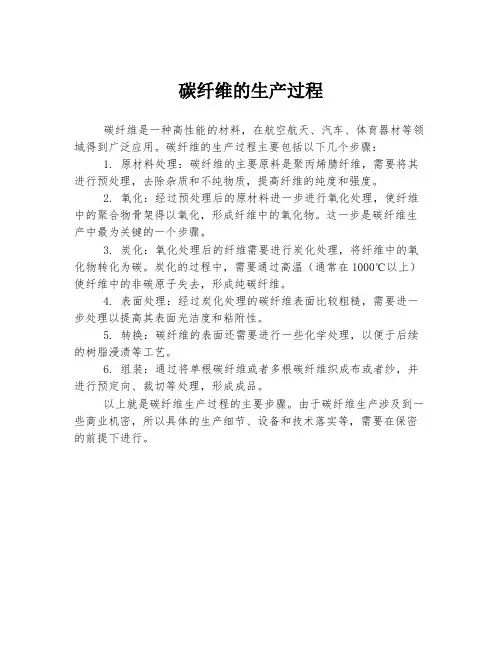

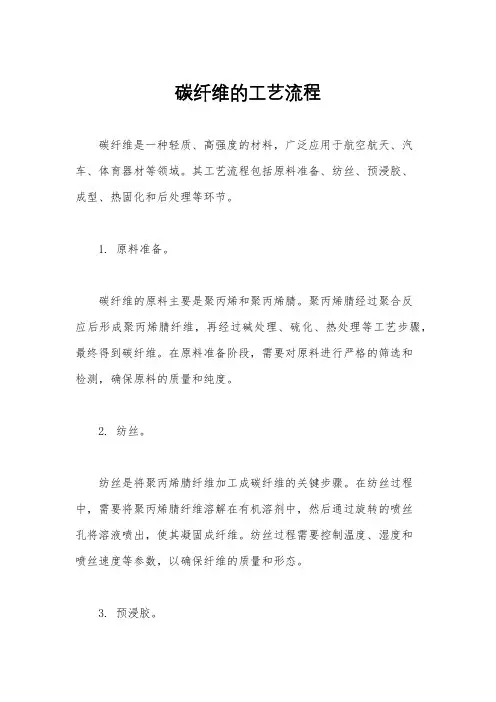

由PAN原丝制备碳纤维的工艺流程如下：PAN原丝→预氧化→碳化→石墨化→表面处理→卷取→碳纤维。
3.性能
碳纤维有如下的优良特性：①比重轻、密度小；②超高强力与模量；③纤维细而柔软；
④耐磨、耐疲劳、减振吸能等物理机械性能优异；⑤耐酸、碱和盐腐蚀，可形成多孔、表面活性、吸附性强的活性碳纤维；⑥热膨胀系数小，导热率高，不出现蓄能和过热；高温下尺寸稳定性好，不燃，热分解温度800℃，极限氧指数55；⑦导电性、X射线透过性及电磁波遮蔽性良好；⑧具有润滑性，不沾润在熔融金属中，可使其复合材料磨损率降低；
⑨生物相容性好，生理适应性强。
4.应用
4.1 航空航天
碳纤维复合材料具有高比强度、高比刚度(比模量)、耐高温、可设计性强等一系列独特优点，是导弹、运载火箭、人造卫星、宇宙飞船、雷达等结构上不可或缺的战略材料。航空则以客机、直升机、军用机为主要应用对象。
4.2 文体和医疗用品
文体休闲用品是碳纤维复合材料应用的重要领域，高尔夫球杆、网球拍和钓鱼杆是三大支柱产品，其次是自行车、赛车、赛艇、弓箭、滑雪板、撑杆和乐器外壳等。医疗领域包括医学上用的移植物、缝合线、假肢、人造骨骼、韧带、关节以及x光透视机等。
4.3 一般工业
碳纤维复合材料在汽车工业用于汽车骨架、活塞、传动轴、刹车装置等；在能源领域应用于风力发电叶片、新型储能电池、压缩天然气贮罐、采油平台等；碳纤维因其质轻高强和极好的导电性及非磁性而在电子工业中用于制备电子仪器仪表、卫星天线、雷达等；碳纤维增强材料(CFRC)与钢筋混凝土相比，抗张强度与抗弯强度高5-10倍，弯曲韧度和伸长应变能力高20~30倍，重量却只有l/2，已被广泛应用于房屋、桥梁、隧道等基础设施的混凝土结构增强工程中。
聚丙烯腈生产工艺的对比与评述 聚丙烯腈是合成纤维的重要原料之一，在世界上有“人造羊毛”之称，目前其产量仅次于涤纶和尼龙而居第三位。对于聚丙烯腈生产工艺的方法很多，其中以水相沉淀聚合和溶液聚合应用最为广泛。丙烯腈的聚合属于自由基型链式反应，丙烯腈可以进行本体聚合、乳液聚合和溶液聚合，实际生产大多采用溶液聚合。根据所用溶液的小同，可分为均相溶液聚合和非均相溶液聚合。均相溶液聚合所得的聚合物可直接用于纺丝；故又称为腈纶生产的一步法。非均相溶液聚合所得聚合物不断地呈絮状沉淀析出，经分离后用合适的溶剂溶解，以制成纺丝原液，此法称为腈纶生产的两步法。因非均相的溶液聚合介质通常采用水，所以又称为水相聚合法。采用水相沉淀聚合法和均相溶液聚合法合成聚丙烯腈生产工艺，讨论了两种不同聚合方法和聚合条件所合成的丙烯腈共聚物的生产工艺的评述。 聚丙烯腈为白色粉末状物质，加热至220-300℃时软化并发生分解，耐光性优良，热稳定性较高。聚丙烯腈主要用途是纺制纤维，聚丙烯腈纺制成纤维具有许多优良的性能，如短纤维蓬松、卷曲、柔软，极似羊毛，而且某些性能超过羊毛。聚丙烯腈纤维不发霉、不怕微生物和虫蛀，该纤维还可加工制成膨体纱，由于其中保存大量空气，具有高度的保暖性。聚丙烯腈中空纤维膜具有透析、超滤、反渗透和微过滤等功能，可用于医用器具、人工器官、超纯水制造、污水处理和回用等。 一、丙烯腈均相溶液聚合 聚丙烯腈不溶于丙烯腈，很难找到合适的溶剂，用纯聚丙烯腈原丝制取炭纤维，由于其化学结构存在大量的一CN基团，大分子间作用力强，又无侧链，致使预氧化和炭化作用周期长而使产品成本高，强度低。通过加入共聚组分，如衣糠酸、丙烯酸、丙烯酸甲脂等，在制取炭纤维时可使纤维反应活化能降低，有利于促进环化和交联，缓和预氧化放热反应，改善纤维的致密性和均匀性，且能减少断链机会，保证炭纤维强度。 1、聚合配方 以硫氰酸钠水溶液为溶剂，丙烯腈作主单体的三元共聚物的配方及工艺条件如下
本技术公开了一种碳纤维发射筒的成型方法，该成型方法包括如下步骤：1)缠绕准备：将前法兰和后法兰分别安装在芯模上；2)缠绕：采用浸过树脂胶液的连续纤维对芯模进行缠绕，形成发射筒的筒体；3)第一次固化：对筒体进行第一次固化处理；4)接口补强缠绕：在筒体上预埋金属接口，并对金属接口外层进行补强缠绕；5)第二次固化：对步骤4)处理后的筒体进行第二次固化处理；6)防热喷涂：脱模后对筒体两端的法兰安装面进行机加，再与前法兰和后法兰进行紧固，最后采用防热涂料喷涂于筒体的内表面，形成防热涂层。本技术的方法采用钩挂缠绕和开口补强方式相结合，提高发射筒的强度，提高导弹发射质量稳定性。 权利要求书 1.一种碳纤维发射筒的成型方法，其特征在于：包括如下步骤： 1)缠绕准备：将前法兰(1.1)和后法兰(1.2)分别安装在芯模(2)上，调整芯模(2)使得前法兰(1.1)和后法兰(1.2)夹紧，所述芯模(2)的两端设置有环向布置的销钉(2.1)； 2)缠绕：采用浸过树脂胶液的连续纤维对芯模(2)进行缠绕，形成发射筒(1)的筒体(1.3)； 3)第一次固化：对步骤2)缠绕形成的筒体(1.3)进行第一次固化处理； 4)接口补强缠绕：在筒体(1.3)上预埋金属接口(1.4)，并对金属接口(1.4)外层进行补强缠绕； 5)第二次固化：对步骤4)处理后的筒体(1.3)进行第二次固化处理； 6)防热喷涂：脱模后对筒体(1.3)两端的法兰安装面进行机加，再与前法兰(1.1)和后法兰(1.2)进行紧固，最后采用防热涂料喷涂于筒体(1.3)的内表面，形成防热涂层。 2.根据权利要求1所述的碳纤维发射筒的成型方法，其特征在于：所述步骤2)中，缠绕前先在芯模(2)外表面涂覆脱模剂，再铺设一层无碱玻璃纤维表面毡。 3.根据权利要求1所述的碳纤维发射筒的成型方法，其特征在于：所述步骤2)中，连续纤维依次按照0°、45°、-45°、90°、0°、45°、-45°、90°、0°、45°、-45°、90°、0°、45°、-45°、90°方向铺层，缠绕形成16个铺层。 4.根据权利要求3所述的碳纤维发射筒的成型方法，其特征在于：所述步骤2)中，连续纤维按照0°方向铺层时，从位于前法兰(1.1)一端的销钉(2.1)缠绕后绕过位于后法兰(1.2)一端的销钉(2.1)，此时缠绕机按照预设的角度再次旋转15°，芯模(2)相对绕丝嘴周向旋转15°，再通过下一销钉间距进行缠绕，继续往复直至0°铺层铺满整个芯模(2)，通过两端的销钉(2.1)绕行实现钩挂并转向连续缠绕。 5.根据权利要求1所述的碳纤维发射筒的成型方法，其特征在于：所述步骤2)中，在连续纤维缠绕完倒数第二层铺层后，再缠绕一层导电布。 6.根据权利要求1所述的碳纤维发射筒的成型方法，其特征在于：所述步骤2)中，树脂胶液按照质量份数计由如下原料组成：55～60份E-51环氧树脂、45～50份乙二醇二缩水甘油醚、45～50份改性芳香胺、1～3份DMP-30。
聚丙烯腈纤维及其合成工艺 摘要：聚丙烯腈纤维由聚丙烯腈或丙烯腈含量大于85%(质量百分比)的丙烯腈共聚物制成的合成纤维。丙烯腈的聚合属于自由基型链式反应，通常有丙烯腈经自由基引发剂引发聚合而成。其聚合方法根据所用溶剂（介质）的不同，可分为均相溶液聚合（一步法）和非均相溶液聚合（二步法）。 关键词：聚丙烯腈纤维；合成工艺；均相溶液聚合；水相沉淀聚合 一、前言 聚丙烯腈纤维的商品名是腈纶，由聚丙烯腈或丙烯腈含量大于85%(质量百分比)的丙烯腈共聚物制成的合成纤维。聚丙烯腈纤维的性能极似羊毛，弹性较好，伸长20%时回弹率仍可保持65%，蓬松卷曲而柔软，保暖性比羊毛高15%，强度比羊毛高1～2.5倍，有合成羊毛之称。因为聚丙烯腈纤维具有柔软、膨松、不易染、色泽鲜艳、耐光、抗菌、不怕虫蛀等优点，根据不同的用途的要求，可纯纺或与天然纤维混纺，其纺织品被广泛地用于服装、装饰等领域。 二、聚丙烯腈的结构和特性 1、聚丙烯腈的结构 聚丙烯腈自问世，因其严重的发脆、熔点高，当加热到280～290℃还未熔融就开始分解无法进行纺丝的缺点，应用受到限制。使用第二单体与丙烯腈共聚，聚合物分子间作用力降低，克服了脆性并改善了柔性和弹性，使聚丙烯腈成为重要的合成纤维品种。以后随着第三单体的引入，进一步改善了纤维的染色性，这样聚丙烯腈的生产才得到迅速发展。常用的第二单体有丙烯酸甲酯(CH 2 ＝ CH-COOCH 3)、甲基丙烯酸甲酯[CH 2 C(CH 3 )COOCH 3 ]、醋酸乙烯酯(CH 2 ＝CHOOCCH 3 )等 中性单体，第三单体有丙烯磺酸[CH 2＝C(SO 3 H)-CH 3 ]、丙烯酸(CH 2 ＝CHCOOH)、衣 康酸(CH 2=CHCOOHCH 2 COOH)等。例：由丙烯腈、丙烯酸甲酯和丙烯磺酸聚合成的聚 丙烯腈纤维的结构如下：
SCOTT碳纤维车架制作详细流程(图文) 2013-04-01 18:36:31 出处：SCOTT 作者：https://www.doczj.com/doc/5e3312362.html,|自行车网 点击：12329 次 SCOTT是最早开始使用碳纤维作为车架材料的几个自行车品牌之一。从开始致力于研发碳纤维技术起，SCOTT便坚持创造更轻更坚固更耐用的产品。因为有这样的理念，SCOTT 在碳纤维技术发展中一直处于领导地位，不断追寻着高超的制造工艺，尽可能重复利用原料，并减少浪费。SCOTT的工程师一直都与独立的测试实验室及工程大学合作，不止为了保持SCOTT在碳纤维制品上坚如磐石的品质，更是为了培养我们在碳纤维领域的技术优势和专业素养。 SCOTT在车架上主要使用HMF和HMF两种碳纤维。 HMX HMF碳纤维 HMF是一种用来最大化强度并尽可能降低重量的碳纤，其抗拉弹性模量为125Gpa，抗拉强度为2450Mpa。这种材料混合了最佳的刚性与强度特性，提供了极佳的骑乘体验。SCOTT工程师创造出这种碳纤的诀窍就是他们对于碳纤层叠方向和大小的精确控制。与现今的产业标准相较，HMF碳纤提供了更为卓越的强度。 HMX是一种被SCOTT使用的混合碳纤材料，抗拉弹性模量为154Gpa，抗拉强度为2950Mpa。相比HMF，HMX在同样重量下有着20%的刚性提升。这种特别的材料使得SCOTT 的工程师得以创造出轻到难以置信却仍然拥有上佳骑乘品质的自行车。然而，HMX的制造成本是HMF的三倍，因此SCOTT只有在高端的Premium，Team Issue和RC版本的战车上才会使用。 HMX的碳纤原丝相比HMF更细并且更为坚硬，因此HMX碳纤制成的车架可以以更薄的管壁，达到与HMF碳纤所制车架相同的刚性。HMF碳纤车架和HMX碳纤车架最终的区别主要在重量。一个HMF车架的相比其对应的HMX车架会重15%左右。 SCOTT车架制造流程主要分为以下12个部分： （详细参考：https://www.doczj.com/doc/5e3312362.html,/cn/index.html#resultsTab3）
腈纶的合成及生产工艺 腈纶（PAN fiber），学名又称聚丙烯腈纤维，在我国还称为“人造羊毛”，在国外则称为“奥纶”、“开司米纶”。腈纶通常是指用85%以上的丙烯腈与第二和第三单体的共聚物，经湿法纺丝或干法纺丝制得的合成纤维。聚丙烯腈纤维可以用来制作套衫、毛毯、地毯、童装以及诸如旗布、遮阳篷等户外产品，在纺织上有很大的用处。 腈纶的用途 聚丙烯腈纤维是一种高分子长链合成聚合物形成的人造纤维，其丙烯腈含量至少占85%。它表面平滑，具有良好的悬垂性能，可以生产保暖但是很轻的织物。它的弹性和回弹性具佳，并具有优异的耐阳光和耐气候性能。这种纤维可以水洗或干洗。但是聚丙烯腈纤维的强度一般，湿态时强度约降低20%，但是干燥后即行恢复。这是一种疏水性纤维（回潮率为1%），常发生静电和起球现象，其耐磨性能一般。 有着人造羊毛美称的腈纶，又有着便宜的价格，所以成为了羊毛和棉花的最佳替代品。在我国化纤工业中，聚酯纤维主要用于仿棉或仿丝型织物、而仿毛型织物以腈纶为主要原料。腈纶外观蓬松，手感柔软，具有良好的耐光、耐气候、其弹性和保暖性可以和羊毛媲美，深受消费者欢迎。在我国毛纺及人造毛皮所用原料中腈纶占最主要地位。腈纶的优良性能使其在服装、服饰、产业三大领域有广泛的应用。聚丙烯腈纤维根据不同的用途的要求可纯纺或与天然纤维混纺，可与羊毛混纺成毛线，或织成毛毯、地毯等，还可与棉、人造纤维、其他合成纤维混纺，织成各种衣料和室内用品。 腈纶的生产方法及生产工艺 生产方法：聚丙烯腈纤维对原料丙烯腈的纯度要求较高，各种杂质的总含量应低于0.005%。聚合的第二单体主要用丙烯酸甲酯，也可用甲基丙烯酸甲酯，目的是改善可纺性及纤维的手感、柔软性和弹性；第三单体主要是改进纤维的染色性，一般为含有弱酸性染色基团的衣康酸，含强酸性染色基团的丙烯磺酸钠、甲基丙烯磺酸钠、对甲基丙烯酰胺苯磺酸钠，含有碱性染色基团的甲基乙烯吡啶等。
年产50万吨甲醇合成工艺初步设计 摘要 本设计重点讨论了合成方案的选择，首先介绍了国内外甲醇工业的现状、甲醇原料的来源和甲醇本身的性质及用途。其次介绍了合成甲醇的基本原理以、影响合成甲醇的因素、甲醇合成反应速率的影响。在合成方案里面主要介绍了原料路线、不同原料制甲醇的方法、合成甲醇的三种方法、生产规模的选择、改善生产技术来进行节能降耗、引进国外先进的控制技术，进一步提高控制水平，来发展我国甲醇工业及简易的流程图。在工艺条件中，主要介绍了温度、压力、氢与一氧化碳的比例和空间速度。主要设备冷激式绝热反应器和列管式等温反应器介绍。最后进行了简单的物料衡算。 关键词:甲醇，合成塔
一、综述 (一)国内外甲醇工业现状 甲醇是重要的化工原料，应用广泛，主要用于生产甲醛，其消耗量约占甲醇总量的30%～40%;其次作为甲基化剂，生产甲胺、丙烯酸甲酯、甲基丙烯酸甲酯、甲基叔丁基醚、对苯二甲酸二甲酯;甲醇羰基化可生产醋酸、酸酐、甲酸甲酯、碳酸二甲酯等。其次，甲醇低压羰基化生产醋酸，近年来发展很快。随着碳化工的发展，由甲醇出发合成乙二醇、乙醛、乙醇等工艺正在日益受到重视。国内甲醇装置规模普遍较小，且多采用煤头路线，以煤为原料的约占到78%;单位产能投资高，约为国外大型甲醇装置投资的2倍，导致财务费用和折旧费用高，这些都会影响成本。据了解，我国有近200家甲醇生产企业，但其中10万吨/年以上的装置却只占20%，最大的甲醇生产装置产能也就是60万吨/年，其余80%都是10万吨/年以下的装置。根据这样的装置格局，业内普遍估计，目前我国甲醇生产成本大约在1400,1800元/吨(约200美元/吨)，一旦出现市场供过于求的局面，国内甲醇价格有可能要下跌到约2000元/吨，甚至更低。这对产能规模小，单位产能投资较高的国内大部分甲醇生产企业来讲会加剧增。 而以中东和中南美洲为代表的国外甲醇装置普遍规模较大。目前国际上最大规模的甲醇装置产能以达到170万吨/年。2008年4月底，沙特甲醇公司170万吨/年的巨型甲醇装置在阿尔朱拜勒投产，使得
碳纤维制备工艺简介 碳纤维(Carbon Fibre)是纤维状的碳材料，及其化学组成中碳元素占总质量的90%以上。碳纤维及其复合材料具有高比强度，高比模量，耐高温，耐腐蚀，耐疲劳，抗蠕变，导电，传热，和热膨胀系数小等一系列优异性能，它们既可以作为结构材料承载负荷，又可以作为功能材料发挥作用。因此，碳纤维及其复合材料近年来发展十分迅速。 一、碳纤维生产工艺 可以用来制取碳纤维的原料有许多种，按它的来源主要分为两大类，一类是人造纤维，如粘胶丝，人造棉，木质素纤维等，另一类是合成纤维，它们是从石油等自然资源中提纯出来的原料，再经过处理后纺成丝的，如腈纶纤维，沥青纤维，聚丙烯腈(PAN)纤维等。 经过多年的发展，目前只有粘胶(纤维素)基纤维、沥青纤维和聚丙烯腈(PAN)纤维三种原料制备碳纤维工艺实现了工业化。 1，粘胶(纤维素)基碳纤维 用粘胶基碳纤维增强的耐烧蚀材料，可以制造火箭、导弹和航天飞机的鼻锥及头部的大面积烧蚀屏蔽材料、固体发动机喷管等，是解决宇航和导弹技术的关键材料。粘胶基碳纤维还可做飞机刹车片、汽车刹车片、放射性同位素能源盒，也可增强树脂做耐腐蚀泵体、叶片、管道、容器、催化剂骨架材料、导电线材及面发热体、密封材料以及医用吸附材料等。 虽然它是最早用于制取碳纤维的原丝，但由于粘胶纤维的理论总碳量仅44.5%，实际制造过程热解反应中，往往会因裂解不当，生成左旋葡萄糖等裂解产物而实际碳收率仅为30% 以下。所以粘胶(纤维素)基碳纤维的制备成本比较高，目前其产量已不足世界纤维总量的1％。但它作为航空飞行器中耐烧蚀材料有其独特的优点，由于含碱金属、碱土金属离子少，飞行过程中燃烧时产生的钠光弱，雷达不易发现，所以在军事工业方面还保留少量的生产。 2，沥青基碳纤维 1965年，日本群马大学的大谷杉郎研制成功了沥青基碳纤维。从此，沥青成为生产碳纤维的新原料，是目前碳纤维领域中仅次于PAN基的第二大原料路线。大谷杉郎开始用聚氯乙稀(PVC)在惰性气体保护下加热到400℃，然后将所制PVC沥青进行熔融纺丝，之后在空气中加热到260℃进行不熔化处理，即预氧化，再经炭化等一系列后处理得到沥青基碳纤维。 目前，熔纺沥青多用煤焦油沥青、石油沥青或合成沥青。1970年，日本吴羽化学工业公司生产的通用级沥青基碳纤维上市，至今该公司仍在规模化生产。1975年，美国联合碳化物公司(Union Carbide Corporation)开始生产高性能中间相沥青基碳纤维“Thornel-P”,年产量237t。我国鞍山东亚精细化工有限公司于20世纪90年代初从美国阿石兰石油公司引进年产200t通用级沥青基碳纤维生产线，1995年已投产，同时还引进了年产45t活性碳纤维的生产装置。 3，聚丙烯腈（PAN）基碳纤维 PAN基碳纤维的炭化收率比粘胶纤维高，可达45％以上，而且因为生产流程，溶剂回收，三废处理等方面都比粘胶纤维简单，成本低，原料来源丰富，加上聚丙烯腈基碳纤维的力学性能，尤其是抗拉强度，抗拉模量等为三种碳纤维之首。所以是目前应用领域最广，产量也最大的一种碳纤维。PAN基碳纤维生产的流程图如图1所示。
石墨烯合成材料工艺设计 【摘要】石墨烯是一种量子霍尔效应、双极性电场效应、隧道效应等优异性能的新型材料，其在应用于传感器、晶体管、太阳能电池等领域，并且具备有广泛开发的潜能。本文对石墨烯材料应用及发展趋势进行研究，并采用两种设计方案对石墨烯的制备工艺进行描述。 关键词：石墨烯、氧化还原法制备、热熔法制备 一．引言 2004年，盖姆和诺沃肖洛夫等人用机械剥离法，从三维石墨中提取出单层石墨烯，随后，又通过石墨烯获得了石墨烷。石墨烯独特的性质引起了许多科研人员的关注．它不仅可以用来论证相对论的量子力学，还能应用于传感器、晶体管、太阳能电池等。因此，对石墨烯制备方法、独特性质、以及改性的研究就如火如荼的展开了。 石墨烯，英文名Graphene，是碳元素的一种单质形态。碳是自然界里最重要的素之有着独特的性质，是生命的基础。纯碳能以截然不同的形式存在，可以是坚硬的钻石，也可以是柔软的石墨。石墨烯是碳的另一张奇妙脸孔，具有由单层碳原子紧密堆积成二维蜂窝状晶格结构。它像一张单层的网，每一个网格都是一个完美的六边形，每一个绳结是一个碳原子。这张网只有个原子那么厚，可以说没有高度、只有长宽，是二维结构的碳。人类已知的最薄材料，其厚度只有0．335纳米，由于它包含烯类物质的 基本特征一一碳原子之间的双键，所
以称为石墨烯。 二．石墨烯制备的方法 经研究发现，合成石墨烯的方法已有很多，例如微机械剥离、化学气相沉积、氧化还原法，以及最新溶剂剥离和溶剂热法等，不同的制备工艺各自存在着优缺点，下面简单的介绍各方法简单制备过程及优缺点，并经行比较，从中筛选出最佳工艺方案以达到生产流程简单、生产工艺多元化，降低成本的工业目的。 (1)微机械剥离法 利用胶带剃离高定向石墨的方法获得了独立存在的二维石墨烯晶体。微机械剥离法可以制备出高质量石墨烯，但存在产率低和成本高的不足，不满足工业化和规模化生产要求，目前只能作为实验室小规模制备。 （2）化学气相沉积法 一种以镍为基片的管状简易沉积炉，通人含碳气体，例如，碳氢化合物，它在高温下分解成碳原子沉积在镍的表面，形成石墨烯，通过轻微的化学刻蚀，使石墨烯薄膜和镍片分离得到石墨烯薄膜。CVD法可以满足规模化制备高质量石墨烯的要求，但成本较高，工艺复杂。 （3）氧化一还原法 氧化一还原法是指将天然石墨与强酸和强氧化性物质反应生成氧化石墨(Go)，经过超声分散制备成氧化石墨烯(单层氧化石墨)，加人还原剂去除氧化石墨表面的含氧基团，如羧基、环氧基和羟基，得到石墨烯。这种制备方法简便且成本较低，不仅可以制备出大量石墨烯悬浮液，而且有利于制备石墨烯的衍生物，拓展了石墨烯的应用领域。 (4) 溶剂剥离法 它的原理是将少量的石墨分散于溶剂中，形成低浓度的分散液，利用超声波的作用破坏石墨层间的范德华力，此时溶剂可以插入石墨层间，进行层层剥离，制备出石墨烯。此方法不会像氧化一还原法那样破坏石墨烯的结构，可以制备高
聚丙烯腈反应工艺 材料科学与工程学院２0101302０42７杨艳艳 1 聚丙烯腈聚合方法 PＡN溶液聚合的基本工艺为：丙烯腈、溶剂和少量助剂进入反应签，达到一定的温度条件,单体在引发剂的作用下打开双键连接为线性聚丙烯腈链并释放出反应热;这些溶有大分子的有机溶液经过一些后处理工序,成为最终聚合产品。 水相沉淀聚合是当前聚丙烯睛纤维工业中使用最广泛的方法。水相沉淀聚合工艺具有连续相不参与聚合过程、聚合釜时空利用率高、体系粘度低、聚合热易除去、反应易稳定控制、生产灵活性大等优点。 ２聚合方法选择 选择水相沉淀聚合中连续聚合方法，以二甲基亚砜为溶剂的工艺路线,该工艺路线采用丙烯腈为主单体,衣康酸、丙烯酸甲酯等物质作为共聚单体,二甲基亚砜为溶剂，通过偶氮二异丁腈热分解引发进行自由基链式聚合反应。 DＭSO法聚合也可以采用连续聚合法,即：聚合主体过程按照转化率划分为前后两段,进出料均为连续过程，无批次划分。其生产过程为：所有原料和助剂在混合成均匀溶液后，连续、定量进入聚合釜，并与已达到一定反应程度(70%以上）的丙烯腈—聚丙烯腈一二甲基亚砜溶液进行反应;该阶段得到的长链产物连续送入第二聚合釜,达到较高转化率(９0%左右)；此后经过连续脱单、脱泡、过滤等处理后达到一定的中控指标，恒压输送至纺丝单元。 ＤMSO法聚合的主要特点在于条件缓和及可控性好。其工艺具有以下优点Ａ、聚合体系温度条件和缓，通过普通的循环热水系统即可完成,不仅降低了成本，而且安全可靠，控制精度高。 B、所得纺丝液不易水解,能够长时间贮存,在纺丝过程条件条件更加温和可控,制得的原丝和碳纤维综合性能更好 C、二甲基亚砜对碳钢有一定腐蚀,因此主物料管线设备使用不锈钢材质,但对空间影响不严重，现场除有机物料接触的管线设备外,其余都可采用碳钢材质和普通防腐技术,检修维护成本不高。 D、二甲基亚砜人身伤害性小,只需配备简单劳保措施，安全环保投入低。 E、二甲基亚砜稀溶液回收技术简单,回用效果好,成本方面可控。 2.１引发剂选择 PAN原丝聚合生产中曾使用各种有机和无机溶剂,包括二甲基甲酰胺(DM Ｆ)、二甲基乙酰胺(DMAC)、二甲基亚砜（DMSO）、硝酸水溶液、硫氰化钠水溶液、氯化锌水溶液等。
聚丙烯腈碳纤维的工艺流程 1.概述 碳纤维是一种力学性能优异的新材料，它不仅具有碳材料的固有特性，又兼备纺织纤维的柔软可加工性，是新一代增强纤维。聚丙烯碳纤维是一种以聚丙烯腈(PAN)、沥青、粘胶纤维等为原料，经预氧化、碳化、石墨化工艺而制得的含碳量大于90％的特种纤维。碳纤维具有高强度、高模量、低密度、耐高温、耐腐蚀、耐摩擦、导电、导热、膨胀系数小、减震等优异性能，是航空航天、国防军事工业不可缺少的工程材料，同时在体育用品、交通运输、医疗器械和土木建筑等民用领域也有着广泛应用。PAN基碳纤维生产工艺简单、产品综合性能好，因而发展很快，产量占到90％以上，成为最主要的品种。 2.制备 聚丙烯腈碳纤维是以聚丙烯腈纤维为原料制成的碳纤维，主要作复合材料用增强体。无论均聚或共聚的聚丙烯腈纤维都能制备出碳纤维。为了制造出高性能碳纤维并提高生产率，工业上常采用共聚聚丙烯腈纤维为原料。对原料的要求是：杂质、缺陷少；细度均匀，并越细越好；强度高，毛丝少；纤维中链状分子沿纤维轴取向度越高越好，通常大于80%；热转化性能好。 生产中制取聚丙烯腈纤维的过程是：先由丙烯腈和其他少量第二、第三单体(丙烯酸甲醋、甲叉丁二脂等)共聚生成共聚聚丙烯腈树脂(分子量高于 6～8万)，然后树脂经溶剂(硫氰酸钠、二甲基亚矾、硝酸和氯化锌等)溶解，形成粘度适宜的纺丝液，经湿法、干法或干-湿法进行纺丝，再经水洗、牵伸、干燥和热定型即制成聚丙烯腈纤维。若将聚丙烯腈纤维直接加热易熔化，不能保持其原来的纤维状态。因此，制备碳纤维时，首先要将聚丙烯腈纤维放在空气中或其他氧化性气氛中进行低温热处理，即预氧化处理。预氧化处理是纤维碳化的预备阶段。一般将纤维在空气下加热至约270℃，保温0.5h～3h，聚丙烯腈纤维的颜色由白色逐渐变成黄色、棕色，最后形成黑色的预氧化纤维。这是聚丙烯腈线性高分子受热氧化后，发生氧化、热解、交联、环化等一系列化学反应形成耐热梯型高分子的结果。再将预氧化纤维在氮气中进行高温处理(l 600℃)，即碳化处理，则纤维进一步产生交联环化、芳构化及缩聚等反应，并脱除氢、氮、氧原子，最后形成二维碳环平面网状结构和层片粗糙平行的乱层石墨结构的碳纤维。 由PAN原丝制备碳纤维的工艺流程如下：PAN原丝→预氧化→碳化→石墨化→表面处理→卷取→碳纤维。 3.性能 碳纤维有如下的优良特性：①比重轻、密度小；②超高强力与模量；③纤维细而柔软； ④耐磨、耐疲劳、减振吸能等物理机械性能优异；⑤耐酸、碱和盐腐蚀，可形成多孔、表面活性、吸附性强的活性碳纤维；⑥热膨胀系数小，导热率高，不出现蓄能和过热；高温下尺寸稳定性好，不燃，热分解温度800℃，极限氧指数55；⑦导电性、X射线透过性及电磁波遮蔽性良好；⑧具有润滑性，不沾润在熔融金属中，可使其复合材料磨损率降低； ⑨生物相容性好，生理适应性强。
石油化工学院 聚合物合成工艺学课程论文 论文名称：聚丙烯腈纤维文献综述 姓名：章耀华 学号： 041203230 专业：化学工程与工艺 指导老师：江献财、英晓光
聚丙烯腈纤维文献综述 摘要：腈纶工业始于20世纪50年代，经过多年的发展，腈纶的用途已经多种多样。其产量大，价格便宜，质量堪比羊毛、棉花，在纺织行业中有着举足轻重的地位。本文将从聚丙烯腈的结构与性质，合成工艺进行简单的描述。 关键词：聚丙烯腈结构与性质合成工艺 引言 腈纶（PAN fiber），学名又称聚丙烯腈纤维，腈纶通常是指用85%以上的丙烯腈与第二和第三单体的共聚物，经湿法纺丝或干法纺丝制得的合成纤维。聚丙烯腈纤维可以用来制作套衫、毛毯、地毯、童装以及诸如旗布、遮阳篷等户外产品，在纺织上有很大的用处。腈纶在化学纤维中需求量一直身居显赫，并能保持此位置而抵住涤纶、尼龙汲取烯烃类纤维的强烈竞争，原因在于腈纶具有诸多非常有用而重要的优势。腈纶的优良性能使其在服装、服饰、产业三大领域有广泛的应用。腈纶通过化学和物理改性，制成不少新的变性纤维，扩大了腈纶在民用和工业的用途，所以腈纶是一种有发展前途的纤维。 1 聚丙烯腈纤维的结构与性质 1.1 结构 聚丙烯腈自问世，因严重的发脆、熔点高，当加热到280～290℃还未熔融就开始分解无法进行纺丝的缺点，应用受到限制。使用第二单体与丙烯腈共聚，聚合物分子间作用力降低，克服了脆性并改善了柔性和弹性，使聚丙烯腈成为重要的合成纤维品种。以后随着第三单体的引入，进一步改善了纤维的染色性，这样聚丙烯腈的生产才得到迅速发展。一般的腈纶是丙烯腈重量比高于85％的共聚体。常用的第二单体有丙烯酸甲酯(CH2＝CH-COOCH3)、甲基丙烯酸甲酯[CH2C(CH3)COOCH3]、醋酸乙烯酯(CH2＝CHOOCCH3)等单体，第三单体有丙烯磺酸[CH2＝C(SO3H)-CH3]、丙烯酸(CH2＝CHCOOH)、衣康酸(CH2=CHCOOHCH2COOH)等。例：由丙烯腈、丙烯酸甲酯和丙烯磺酸聚合成的聚丙烯腈纤维的结构如下： 1.2 性质 1.2.1 聚丙烯腈纤维的化学性质 腈纶对化学药品的稳定性良好，但在浓硫酸、浓硝酸、浓磷酸的作用下会溶解。耐碱性比锦纶差，在热稀碱、冷浓碱溶液中会变黄，在热浓碱溶液中会立即被破坏。 1.2.2 聚丙烯腈纤维的物理性质 聚丙烯腈为白色粉末状物质，密度为1.14～1.15g/cm2，在220℃～230℃软化的同时发生分解，聚丙烯腈中-CN的存在，使它具有优良的耐光性。成纤聚丙烯腈的分子量通常在10000以上，而且要求分子量分散性较小。 1.2.3 聚丙烯腈纤维的热学性能 腈纶具有特殊的热收缩性，将纤维热拉伸1.1～1.6倍后骤然冷却，则纤维的伸长暂时不能恢复，若在松弛状态下高温处理，则纤维会相应地发生大幅度回缩，这种性质称为腈纶的热弹性。腈纶有两个玻璃化温度，分别为80℃～100℃和140℃～150℃，无明显的熔点，
碳纤维球拍的制作工艺与流程 1.碳纤维预浸 使用原料1)碳纤维纱束.(2)环氧树脂.(3)丁酮MEK(稀释用).(4)离型纸操作方法:在编织机上，碳纤维纱束浸过，预先调配好浓度的环氧树脂，经过滚轮编织成布状，附着在离型纸上，裁取适当的角度后，静置约2-3 天使MEK挥发，然后再进行下一步流程。 2.预备成型 使用原料: 1.碳织预浸部2.尼龙风管 操作方法:碳织布裁剪成适当规格的积层后，将尼龙风管包于里层卷成条状，接头处适当补强，并量取一定的圆径后即完成。 3. 热压成型 使用原料:预备成型的碳原料 操作方法:将卷好的碳纤维原料置放于模具内，送入热压炉加热，预留的尼龙风管用空压机打入空气到一定之压力，加热约20 ~ 30 分钟后，取出冷却，即完成网羽球拍的初胚 4. 初胚品质检验 胚成型后必须经过严格的检验，才可继续后段的加工，以确保全面性的品质。 检验内容: 外观是否损伤，结构成型是否异常，重量及平衡点是否符合规格。最重要是强度、抗压性是否合格，每支网羽球拍的初胚都要经过压力测试强度。 5. 钻穿线孔
将检验通过后的网羽球拍的初胚，按统一规格使用钻孔模具及高碳钢钻头，逐一钻孔。操作者必须小心操作，如有一孔误差，就整支报废！ 6. 研磨 涂装前的研磨，可使涂装时增加表面亮度及平滑度，但是过度的拋磨可能损及球拍表层的结构，最佳做法是减少研磨的工程，这是球拍制造追求的目标。 7. 涂装 涂装与人穿衣服一样的功能，着重于配色与花样的设计，但也要考虑消费者个人的喜好，故厂家都有各式花样的设计来吸引不同的消费者。 8. 装配 涂装完成的网羽球拍，用冲压机打上线眼粒，切割整齐，调整重量及平衡点后，再包扎球拍握把皮，再做一次的压力测试，即诞生一支高品质的网羽球拍。 9. 包装 将装配完成的球拍，依客户要求的格式包装，附上配件、拍套，装箱即可出厂。
合肥工业大学医学工程学院 项目设计作业设计题目：20t/a阿加曲班的合成工艺流程设计
目录 一、综述-----------------------------2 二、工作流程说明---------------------3（一）、工艺流程框图---------------------------4 （二）、物料衡算-------------------------------5（三）、设备类型与大小------------------------15（四）、带控制点的工艺流程图------------------19（五）、工艺优化说明--------------------------20（六）、工艺流程与安全操作说明----------------21（七）、三废排放及防治------------------------26 （八）、过程技术与GMP规范响应性-----------30三、小结----------------------------32
一、综述 阿加曲班为白色、无臭的结晶或结晶性粉末，易溶于冰醋酸，微溶于乙醇，不溶于丙酮、醋酸乙酯和乙醚。阿加曲班由R和S构型混合物组成，其比例约为65∶35。从乙醇结晶，熔点188～191℃。其一水合物：C23H36N6O5S·H2O。[141396-28-3]。从含水乙醇结晶，熔点176-180℃。[α]D27+76.1°(C=1，0.2mol/L盐酸)。 阿加曲班是一种合成的单价小分子直接凝血酶抑制剂，它可选择性地与凝血酶的催化位点进行可逆性地结合，从而发挥竞争性的抑制作用。与肝素和其他直接凝血酶抑制剂不同的是阿加曲班可抑制血凝块中的凝血酶。 本组的课程设计题目是：20t/a阿加曲班的合成工艺流程设计。经过查阅相关的文献资料，本组确定的阿加曲班合成路线如下： 该阿加曲班-水合物合成路线共涉及五步反应、各步反应收率较高，操作简单，工艺稳定，纯度较好，适合工业化生产。
聚丙烯腈系纤维 性质和用途： 聚丙烯腈纤维的密度一般为 1.16～1.18克/厘米3，标准回潮率为1.0～2.5％。纤维的特点是蓬松性好，保暖性好，手感柔软，并具有良好的耐气候性和防霉、防蛀性能。普通聚丙烯腈短纤维的断裂强度为2.4～3.7克／旦，断裂伸长为26～44％。主要用作毛线、针织物（纯纺或与羊毛混纺）和机织物，特别适用于作室内装饰布，如窗帘。 丙烯腈系纤维的新品种有具有永久立体卷曲的复合纤维和具有多孔结构的高吸水性纤维，联邦德国商品名叫杜诺瓦，日本称阿奎纶,穿着舒适,适于做运动衣；还有抗燃、阻燃纤维、高收缩纤维等。聚丙烯腈中空纤维可用作人工肾脏透析器的材料。聚丙烯腈纤维是生产碳纤维的主要原料，它的共聚组分与一般聚丙烯腈纤维不同,多为二元共聚，且第二组分含量小,经预氧化、炭化、石墨化处理可分别制成耐1000℃的碳纤维和耐3000℃的石墨纤维。 制备： 聚丙烯腈的原料可从石油、天然气、煤和电石中制取。由丙烯、液氨以及氧气在400～500℃下发生气、固相催化反应的方法称丙烯氨氧化法。丙烯腈的聚合大多采用溶液法，根据所用溶剂的不同分为均相溶液聚合和非均相溶液聚合。均相溶液聚合所用的溶剂既能溶解单体，又能溶解反应所生成的聚合体，反应完毕后，聚合液可直接用于纺丝，故又称腈纶生产一步法。如以浓硫氰酸钠水溶液、浓氯化锌水溶液、硝酸、二甲基亚砜(DMSO)、二甲基甲酰胺 (DMF)和二甲基乙酰胺(DMAC)为溶剂聚合，则可采用均相溶液聚合。非均相聚合所用的介质只能溶解或部分溶解单体,而不能溶解聚合体,在聚合过程中聚合体不断地呈絮状沉淀析出，经分离再溶解于溶剂中制成纺丝溶液，称为腈纶生产二步法。因非均相聚合介质在大多数情况下都使用水，又称为水相聚合法。聚合时根据溶剂不同选用不同的引发剂，例如使用硫氰酸钠和二甲基亚砜溶剂时常用偶氮二异丁腈作为引发剂；在水相聚合时则用氧化还原引发体系。为防止聚合体产生颜色，在聚合过程中加入少量的还原剂或其他添加剂，如二氧化碳脲、氯化亚锡等，以提高纤维的白度。 世界各国生产的聚丙烯腈纤维大多由三元共聚物制得，丙烯腈占90～94％,第二单体加入量为5～8％,第三单体为0.3～2.0％。加入第二单体的目的是为了提高纤维的机械强度、弹性和手感，在一定程度上也可以改善染色性能。使用的第二单体有丙烯酸甲酯、甲基丙烯酸甲酯、醋酸乙烯和丙烯酰胺等。加入第三单体的目的是引入一定数量的亲染料基团，增加纤维对染料的亲和力，可制得色谱齐全、颜色鲜艳、染色牢度好的纤维。第三单体分两大类：一类是对阳离子染料有亲和力，含有羧基或磺酸基团的单体，如丙烯磺酸钠、甲基丙烯磺酸钠、甲义丁二酸(又名衣康酸)、对－乙烯基苯磺酸钠等；另一类是对酸性染料有亲和力，含有胺基、酰胺基、吡啶等的单体，如乙烯吡啶、甲基乙烯吡啶等。 硫氰酸钠法均相溶液聚合的工艺流程是： 将原料丙烯腈(AN)、第二单体丙烯酸甲酯（MA）、异丙醇 (IPA)和48.8％硫氰酸钠溶液分别用计量桶计量后放入调配桶。引发剂偶氮二异丁腈 (AIBN)和浅色剂二氧化硫脲(TUD)经称重后也加入调配桶。第三单体衣康酸 (ITA)则被调成一
聚丙烯腈反应工艺 材料科学与工程学院 201013020427杨艳艳 1 聚丙烯腈聚合方法 PAN溶液聚合的基本工艺为：丙烯腈、溶剂和少量助剂进入反应签，达到一定的温度条件，单体在引发剂的作用下打开双键连接为线性聚丙烯腈链并释放出反应热；这些溶有大分子的有机溶液经过一些后处理工序，成为最终聚合产品。 水相沉淀聚合是当前聚丙烯睛纤维工业中使用最广泛的方法。水相沉淀聚合工艺具有连续相不参与聚合过程、聚合釜时空利用率高、体系粘度低、聚合热易除去、反应易稳定控制、生产灵活性大等优点。 2 聚合方法选择 选择水相沉淀聚合中连续聚合方法，以二甲基亚砜为溶剂的工艺路线，该工艺路线采用丙烯腈为主单体，衣康酸、丙烯酸甲酯等物质作为共聚单体，二甲基亚砜为溶剂，通过偶氮二异丁腈热分解引发进行自由基链式聚合反应。 DMSO法聚合也可以采用连续聚合法，即：聚合主体过程按照转化率划分为前后两段，进出料均为连续过程，无批次划分。其生产过程为：所有原料和助剂在混合成均匀溶液后，连续、定量进入聚合釜，并与已达到一定反应程度(70%以上)的丙烯腈—聚丙烯腈一二甲基亚砜溶液进行反应;该阶段得到的长链产物连续送入第二聚合釜，达到较高转化率(90%左右)；此后经过连续脱单、脱泡、过滤等处理后达到一定的中控指标，恒压输送至纺丝单元。 DMSO法聚合的主要特点在于条件缓和及可控性好。其工艺具有以下优点 A、聚合体系温度条件和缓，通过普通的循环热水系统即可完成，不仅降低了成本，而且安全可靠，控制精度高。 B、所得纺丝液不易水解，能够长时间贮存，在纺丝过程条件条件更加温和可控，制得的原丝和碳纤维综合性能更好 C、二甲基亚砜对碳钢有一定腐蚀，因此主物料管线设备使用不锈钢材质，但对空间影响不严重，现场除有机物料接触的管线设备外，其余都可采用碳钢材质和普通防腐技术，检修维护成本不高。 D、二甲基亚砜人身伤害性小，只需配备简单劳保措施，安全环保投入低。 E、二甲基亚砜稀溶液回收技术简单，回用效果好，成本方面可控。 2.1引发剂选择 PAN原丝聚合生产中曾使用各种有机和无机溶剂，包括二甲基甲酰胺（DMF)、二甲基乙酰胺（DMAC)、二甲基亚砜（DMSO)、硝酸水溶液、硫氰化钠水溶液、氯化锌水溶液等。
聚丙烯腈及沥青基碳纤维的工艺流程 1.聚丙烯腈碳纤维： 聚丙烯腈碳纤维是以聚丙烯腈纤维为原料制成的碳纤维，主要作复合材料用增强体。无论均聚或共聚的聚丙烯腈纤维都能制备出碳纤维。为了制造出高性能碳纤维并提高生产率，工业上常采用共聚聚丙烯腈纤维为原料。对原料的要求是：杂质、缺陷少； 细度均匀，并越细越好；强度高，毛丝少；纤维中链状分子沿纤维轴取向度越高越好，通常大于80%；热转化性能好。生产中制取聚丙烯腈纤维的过程如下： 1)原丝的制备：先由丙烯腈和其他少量第二、第三单体(丙烯酸甲 醋、甲叉丁二脂等)通过水相悬浮聚合、溶液聚合、乳液聚合或本体聚合共聚生成共聚聚丙烯腈树脂(分子量高于 6～8万)，然后树脂经溶剂(硫氰酸钠、二甲基亚砜、硝酸和氯化锌等)溶解，形成粘度适宜的纺丝液，经湿法、干法或干-湿法进行纺丝，再经水洗、牵伸、干燥和热定型即制成聚丙烯腈纤维。直径12um 左右。 2)原丝的预氧化：若将聚丙烯腈纤维直接加热易熔化，不能保持 其原来的纤维状态。因此，制备碳纤维时，首先要将聚丙烯腈纤维放在空气中或其他氧化性气氛中进行低温热处理，即预氧化处理。预氧化处理是纤维碳化的预备阶段，过程中所发生的反应包括环化、脱氢及氧化，最后形成耐热梯型高分子。一般将纤维在空气下加热至约270℃，保温0.5h～3h，聚丙烯腈纤
维的颜色由白色逐渐变成黄色、棕色，最后形成黑色的预氧化纤维。 3)碳化：将预氧化纤维在氮气中进行高温处理(l600℃)，即碳化 处理，则纤维进一步产生交联环化、芳构化转化成稠环及缩聚等反应，并脱除氢、氮、氧原子，纤维中的含碳量从60%增加到95%,最后形成二维碳环平面网状结构和层片粗糙平行的乱层石墨结构的碳纤维,直径在6-7um。 4)石墨化：在氦气或氩气的保护下，碳纤维经过进一步高温处理， 得到石墨纤维。石墨化纤维处理是将碳纤维放在2500-3000℃的高温下，可得到含碳量在99%以上的更高模量的碳纤维。5)表面处理：为方便碳纤维在复合材料中的应用，后期在碳纤维
碳纤维车壳制作流程 一、碳纤维车壳制作流程：阳模→阴模→车壳。 （一）、做车壳阳模（木板加雕塑泥）： 1.购买木块，强力胶和雕塑泥。 2.打印出车壳n个长轴纵断面（这里仅以前环往前部分为例，截面的相关尺寸按1：1长度，截面的个数根据具体情况而定），在木块上画出轮廓，再根据车壳纵断面图形进行切割，用强力胶将木块组装定型。 3.用雕塑泥填上空隙并铺上表面，根据设计的车身尺寸制作卡环，再用卡环刮出阳模模型。（二）、通过阳模导出车壳阴模（玻璃纤维）： 1.准备好玻璃纤维布、191c树脂、蓝水、白水、刷子等。 2.在做好的阳模上铺上一层玻璃纤维布并均匀刷上191c树脂，重复三次，凝固后脱模，修理边缘。水磨、抛光处理备用。 （三）、通过阴模制作碳纤维车壳： 1、准备好地板腊、聚乙烯醇、碳纤维布、可渗透性布料、导流网、丁基双面带、E-44环氧树脂、T-31固化剂、真空泵、软管、螺旋管、接头和聚酯薄膜。 2.把阴模固定好，用接头将软管和螺旋管连接好备用（a、b两个） 3.清理模具，刷上地板蜡（不粘涂层、密封模具），用胶带粘好边缘（防止喷上不沾涂层），再喷聚乙烯醇（不沾黏）。 4.将碳纤维布喷上黏胶（聚乙烯醇）铺在模具上，重复7次（7层依据具体情况而定），再将可渗透性布料铺在碳纤叠层上，接着铺上导流网，边缘贴上丁基双面胶。 5.将a连接管的软管接到真空泵，螺旋管环绕固定在阴模边缘（胶带内侧），b连接管的螺旋管固定在模具底部，用聚酯薄膜覆盖模具并粘住边缘的双面胶，边缘要有褶皱，让塑料袋内空间宽松，褶皱压进阴模表面，启动真空机，同时用T-31固化剂活化E-44环氧树脂，再将b连接管的软管插入树脂中，待零件成形即可。 6.固化后可取出，修理好多余部分和外表面。 7.打磨、抛光，刷腻子粉，待喷漆。 技术要求： 1.阳模尺寸精确，表面光滑。 2.树脂和固化剂混合时，固化剂不宜过多。 3.脱模到位（过早脱模，模具易变形；过晚模具粘紧，不易脱模）。
碳纤维制备工艺简介资料． 碳纤维制备工艺简介 碳纤维(Carbon Fibre)是纤维状的碳材料，及其化学组成中碳元素占总质量的90%以上。碳纤维及其复合材料具有高比强度，高比模量，耐高温，耐腐蚀，耐疲劳，抗蠕变，导电，传热，和热膨胀系数小等一系列优异性能，它们既可以作为结构材料承载负荷，又可以作为功能材料发挥作用。因此，碳纤维及其复合材料近年来发展十分迅速。
一、碳纤维生产工艺 可以用来制取碳纤维的原料有许多种，按它的来源主要分为两大类，一类是人造纤维，如粘胶丝，人造棉，木质素纤维等，另一类是合成纤维，它们是从石油等自然资源中提纯出来的原料，再经过处理后纺成丝的，如腈纶纤维，沥青纤维，聚丙烯腈(PAN)纤维等。 经过多年的发展，目前只有粘胶(纤维素)基纤维、沥青纤维和聚丙烯腈(PAN)纤维三种原料制备碳纤维工艺实现了工业化。 1，粘胶(纤维素)基碳纤维 用粘胶基碳纤维增强的耐烧蚀材料，可以制造火箭、导弹和航天飞机的鼻锥及头部的大面积烧蚀屏蔽材料、固体发动机喷管等，是解决宇航和导弹技术的关键材料。粘胶基碳纤维还可做飞机刹车片、汽车刹车片、放射性同位素能源盒，也可增强树脂做耐腐蚀泵体、叶片、管道、容器、催化剂骨架材料、导电线材及面发热体、密封材料以及医用吸附材料等。
虽然它是最早用于制取碳纤维的原丝，但由于粘胶纤维的理论总碳量仅44.5%，实际制造过程热解反应中，往往会因裂解不当，生成左旋葡萄糖等裂解产物而实际碳收率仅为30% 以下。所以粘胶(纤维素)基碳纤维的制备成本比较高，目前其产量已不足世界纤维总量的1％。但它作为航空飞行器中耐烧蚀材料有其独特的优点，由于含碱金属、碱土金属离子少，飞行过程中燃烧时产生的钠光弱，雷达不易发现，所以在军事工业方面还保留少量的生产。 2，沥青基碳纤维 1965年，日本群马大学的大谷杉郎研制成功了沥青基碳纤维。从此，沥青成为生产碳纤维的新原料，是目前碳纤维领域中仅次于PAN基的第二大原料路线。大谷杉郎开始用聚氯乙稀(PVC)在惰性气体保护下加热到400℃，然后将所制PVC 沥青进行熔融纺丝，之后在空气中加热到260℃进行不熔化处理，即预氧化，再经炭化等一系列后处理得到沥青基碳纤维。 目前，熔纺沥青多用煤焦油沥青、石油沥青或合成沥青。1970年，日本吴羽化学工业公司生产的通用级沥青基碳纤维上市，至今该公司仍在规模化生产。1975年，美国联合碳化物公司(Union Carbide Corporation)开始生产高性能中间相沥青基碳纤维“Thornel-P”,年产量237t。我国鞍山东亚精细化工有限公司于20世纪90年代初从美国阿石兰石油公司引进年产200t通用级沥青基碳纤维生产线，1995年已投产，同时还引进了年产45t活性碳纤维的生产装置。 3，聚丙烯腈（PAN）基碳纤维 PAN基碳纤维的炭化收率比粘胶纤维高，可达45％以上，而且因为生产流程，溶剂回收，三废处理等方面都比粘胶纤维简单，成本低，原料来源丰富，加上聚丙烯腈基碳纤维的力学性能，尤其是抗拉强度，抗拉模量等为三种碳纤维之首。所以是目前应用领域最广，产量也最大的一种碳纤维。PAN基碳纤维生产的流程图如图1所示。
