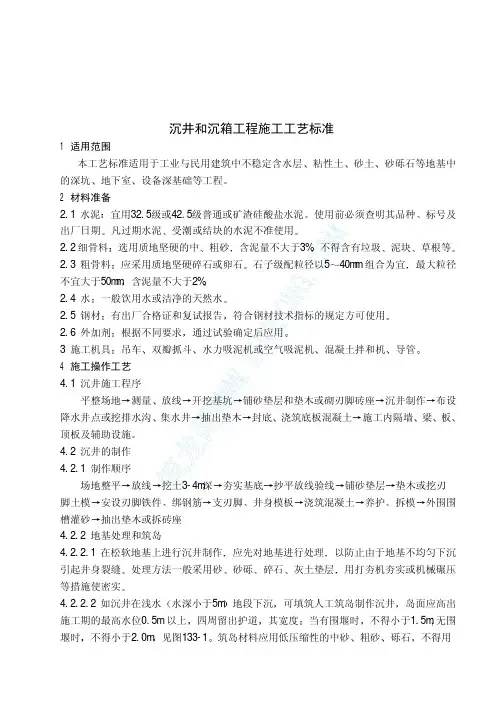

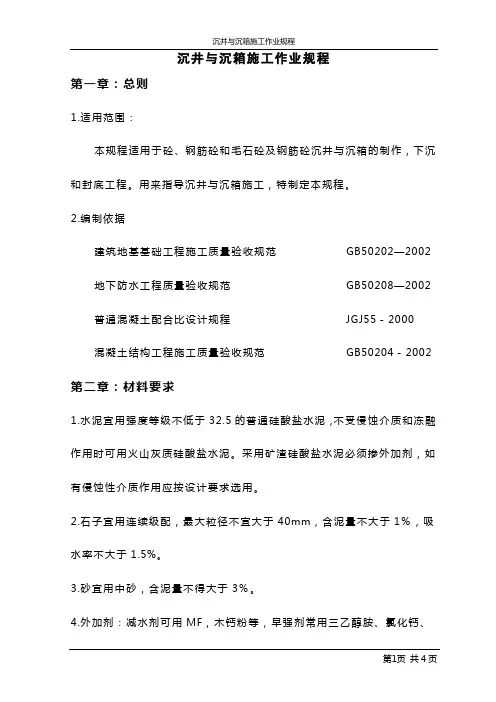

沉井和沉箱工程施工工艺标
第1章适用范围
本工艺标准适用于工业与民用建筑中不稳定含水层粘性土砂土砂砾石等地基中的深坑地下室设备深基础等工程
第2章材料准备
1.水泥宜用3
2.5级或42.5级普通或矿渣硅酸盐水泥使用前必须查明其品种标号及出厂日期凡过期
水泥受潮或结块的水泥不准使用
2.细骨料选用质地坚硬的中粗砂含泥量不大于3% 不得含有垃圾泥块草根等
3.粗骨料应采用质地坚硬碎石或卵石石子级配粒径以5 40mm 组合为宜最大粒径不宜大于50mm
含泥量不大于2%
4.水一般饮用水或洁净的天然水
5.钢材有出厂合格证和复试报告符合钢材技术指标的规定方可使用
外加剂根据不同要求通过试验确定后应用
第3章施工机具
吊车双瓣抓斗水力吸泥机或空气吸泥机混凝土拌和机导管
第4章施工操作工艺
第1节沉井施工程序
1
平整场地测量放线开挖基坑铺砂垫层和垫木或砌刃脚砖座沉井制作布设降水井点或挖排水沟集水井抽出垫木封底浇筑底板混凝土施工内隔墙梁板顶板及辅助设施
第2节沉井的制作
1. 制作顺序
场地整平放线挖土3-4m深夯实基底抄平放线验线铺砂垫层垫木或挖刃脚土模安设刃脚铁
件绑钢筋支刃脚井身模板浇筑混凝土养护拆模外围围槽灌砂抽出垫木或拆砖座
2.地基处理和筑岛
1)在松软地基上进行沉井制作应先对地基进行处理以防止由于地基不均匀下沉引起井身裂
缝处理方法一般采用砂砂砾碎石灰土垫层用打夯机夯实或机械碾压等措施使密实
2) 如沉井在浅水水深小于5m 地段下沉可填筑人工筑岛制作沉井岛面应高出施工期的最
高水位0.5m 以上四周留出护道其宽度当有围堰时不得小于1.5m;无围堰时不得小于
2.0m 见图133-1 筑岛材料应用低压缩性的中砂粗砂砾石不得用粘性土细砂淤泥泥炭
等也不宜采用大块石砾石如水流速度超过表133-1所列
数值时须在边坡用草袋堆筑或用其他方法防护当水深在1.5m 流速在0.5m/s以内时亦可直接用土填筑而不设置围堰
2
3.刃脚支设
沉井制作下部刃脚的支设可视沉井重量施工荷载和地基承载力情况采用垫架法半垫架法砖垫座或土底模较大较重的沉井在较软弱地基上制作常采用垫架或半垫架法见图133-2 垫架的作用是:①使地基均匀承受沉井重量不使在混凝土浇筑过程中产生突然下沉导致刃脚裂缝而破坏垫架法施工②保持沉井位置不致倾斜便于调整
3
③便于支撑和拆除模板采用支垫架法施工应计算一次浇筑高度使不超过地基的承载力直径或边长
在8m以内的轻型沉井当土质较好时可采用砖垫座见图133-3沿周长分成.6-8段中间留20mm空隙以便拆除砖砌刃脚热座砌筑应保证刃脚设计要求的刃脚踏面宽度砖刃脚强度及底面宽度应能抵抗刃脚斜面混凝土的水平推力作用而保持稳定砖模内壁应用1:3水泥砂浆抹平重量较轻的小型沉井土质好时
可采用砂垫层灰土垫层或在地基中挖槽作成土模见图133-4 其内壁用1:3 水泥砂浆抹平采用垫架或半垫架法先在刃脚处铺设砂垫层再在其上铺承垫木和垫架垫木常用16 22cm 枕木垫架数量根据第一节沉井的重量和地基或砂垫层的容许承载力计算确定间距一般为0.5-1.0m 垫架铺设应对称一般先设8组定位垫架每组由2-3个垫架组成矩形沉井常设4组定位垫架其位置在长边两0.15L L为长边边长在其中间支设一般垫架垫架应垂直井壁铺设圆形沉井沿沉井刃脚圆弧部分对准圆心铺设在垫木上支设刃脚井壁模板铺设垫木应使顶面保持在同一水平面上用水准仪找平使高差在10mm以内并在垫木间用砂填实垫木中心线应与刃脚中心线重合垫木埋深为其厚度的一半在垫架内外设排水沟当地基承载力较低经计算垫架需用量较多铺设过密应在垫木下设砂垫层加固以减少垫架数量将沉井的重量扩散到更大面积上避免制作中发生不均匀沉降同时可减少垫架数量使易于找平便于铺设垫木和抽除
第3节井壁制作
1.制作方式沉井制作方式一般有在修建构筑物地面上制作适用于地下水位高和净空允许的情况
人工筑岛制作适于在浅水中制作在基坑中制作适于地下水位低净空不高的情况可减少下沉深度摩阻力及作业面高度可根据不同情况采用使用较多的是在基坑中制作
4
采取在基坑中制作基坑应比沉井宽2-3m 四周设排水沟集水井使地下水位降至比基坑底面低0.5m 挖出之土方在周围筑提挡水要求护堤宽不少于2m 如图133-5所示按施工流程又有一次制作一次下沉分节制作一次下沉或分次制作制作与下沉交替进行等方式但后者往返交替较费工时可根据不同情况和条件采用通常如沉井过高常常不够稳定下沉时易倾斜一般高度大于12cm时宜分节制作在沉井下沉过程中或在井筒下沉各个阶段间歇时间继续加高井筒
5
在土质松软和筑岛上下沉时其第一节应不超过0.8B B 沉井宽度其他各节应尽量放高以利下沉并可缩短作业时间
2.模板支设井壁模板采用钢组合式定型模板或木定型模板组装而成采用木模时外模靠混凝土一
面刨光并涂脱模剂两度沉井支模可先支井体内模一次支到
比施工缝略高100mm 处竖缝处用90 90mm 方木支撑在内部脚手架上外模亦一次支到施工缝略高100mm处竖缝处用90～900mm 方木支撑在内部脚手架上外横亦一次支到施工缝略高100mm 处竖缝亦用木方或脚手钢管杆和_6mm 拉紧螺栓固定间距600mm 有防渗要求的在螺栓中间设止水板圆形沉井每隔1.8mm设一道_0mm 钢丝绳箍紧同时再设适当斜支撑支顶于基坑壁及外部脚手架上在外模每隔1.5m水平方向设一300～600mm浇灌口沿高度方向在距刃脚底部1.5m处亦应设置一道在上下节水平缝处设企口缝或钢板止水带模板间缝隙括腻子模板与已浇筑混凝土接触处垫
50mm宽泡沫塑料带防止漏浆第一节沉井筒壁应按设计尺寸周边加大10-15mm 第二节相应缩小一些以减少下沉摩阻力当沉井内有隔墙与井壁同时浇筑时隔墙比刃脚高施工时需在隔墙下立排架或用土砂堤支设底模见图133-6 对高度15mm以上的大型沉井亦可采用滑模方法制作
6
3.钢筋绑扎沉井钢筋可用吊车垂直吊装就位用人工绑扎或在沉井近旁预先绑扎钢筋骨架或网片用吊车进行大块安装竖筋可一次绑好水平筋分段绑扎与前一节井壁连接处伸出的插筋采用焊接连接方法接头错开1/4 以保证钢筋位置和保护层正确内外钢筋之间要加设_4mm 钢筋铁码每1.5m 不少于一个钢筋用挂线法控制垂直度用水平仪测量并控制水平度用木卡尺控制间距用水泥砂浆垫块控制保护层沉井内隔墙可采取与井壁同时浇筑或在井壁与内隔墙连接部位预留插筋下沉完后再施工隔墙
3.混凝土浇筑沉井混凝土浇筑可采取以下几种方式
①沿沉井周围搭设脚手平台用15m皮带运输机将混凝土送到脚手平台上用手推车沿沉井通过
串桶分布均匀地浇灌
②用翻斗汽车运送混凝土塔式或履带式起重机吊混凝土振动吊斗通过漏斗串桶沿井壁作均匀
浇灌
7

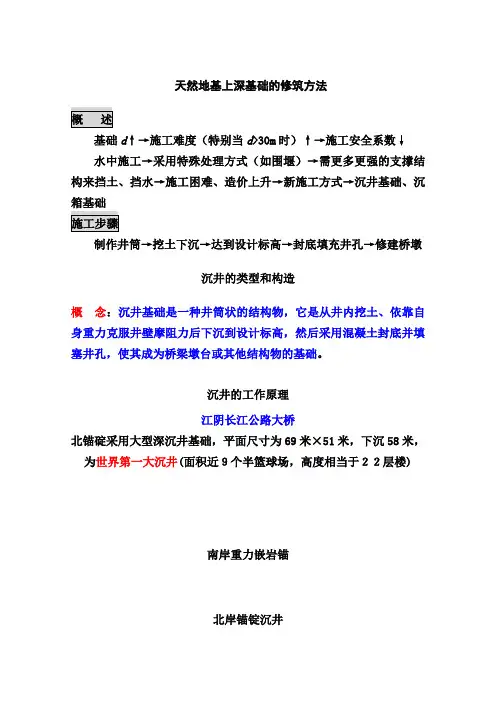

天然地基上深基础的修筑方法 基础d↑→施工难度（特别当d>30m时）↑→施工安全系数↓ 水中施工→采用特殊处理方式（如围堰）→需更多更强的支撑结构来挡土、挡水→施工困难、造价上升→新施工方式→沉井基础、沉箱基础 制作井筒→挖土下沉→达到设计标高→封底填充井孔→修建桥墩 沉井的类型和构造 概念：沉井基础是一种井筒状的结构物，它是从井内挖土、依靠自身重力克服井壁摩阻力后下沉到设计标高，然后采用混凝土封底并填塞井孔，使其成为桥梁墩台或其他结构物的基础。 沉井的工作原理 江阴长江公路大桥 北锚碇采用大型深沉井基础，平面尺寸为69米×51米，下沉58米，为世界第一大沉井(面积近９个半篮球场，高度相当于２２层楼) 南岸重力嵌岩锚 北岸锚锭沉井
（1）施工过程：沉井挡土、挡水、起临时围堰作用，按维护结构进行受力分析 （2）运营阶段：深埋的实体基础，计入周围土体对它的弹性固着作用，受力不同，应分别进行验算。 可见，沉井既是深基础的一种施工方法，又是基础的组成部分。 （1）刚度大、横向抗力较大、抗震性能可靠 （2）机具简单、施工方便，可全面开工 （1）一般沉井（就地灌注下沉） （2）浮运沉井水深流急（10~15m）筑岛对通航有障碍时，浮运到位 混凝土沉井、钢筋混凝土沉井、钢沉井及其他 沉井的结构 通常由刃脚、井壁、隔墙、井孔、凹槽、射水管组、探测管组、封底混凝土、顶盖等部分组成。 1. 平面形状 圆形①受力性能好充分发挥砼抗压强度 ②挖土方便、下沉均匀、易于控制方向 ③基底 >同面积矩形 max 矩形①制造方便，下沉方向不易控制 ②能充分利用地基承载力
②长宽比较大时，容易受到较大的弯曲应力（可设置隔墙调节）园端形优缺点介于上述两者之间，井壁产生弯曲应力 2. 平面尺寸 顶面尺寸：>墩底尺寸 底面尺寸：由地基容许承载力[]σ确定 3. 沉井高度 顶面标高：H顶低于最低水位或低于地面 底面标高：H底由最小埋深（冲刷深度）及[]σ确定 沉井高度：H=H顶-H底 高沉井可分节制造每节高不超过5~6m，底节一般为4~6m 4. 井孔设置及大小 设置目的：排土 平面尺寸：挖土机具能顺利通过位置：对称布置 设置方式：隔墙单孔沉井、双孔沉井、多孔沉井 5. 井壁应具有足够的强度、重量 外形：①竖直形：优点：与土接触紧密，易于控制方向；缺点：摩擦力大，不易下沉 ②台阶形台阶宽10~20cm，多设在沉井分节处 ③斜坡形井壁做成100：1~50：1，有利下沉，易偏移 6. 内壁（隔墙） 作用：①使得井壁受弯宽度↓、沉井刚度↑、应力↓ ②均匀挖土，控制下沉方向，不致倾斜 特点：①厚：~，底面高出刃脚踏面一般不小于；防止土搁住隔墙，影响下沉； ②h较大时，设梗肋于隔墙底部与刃脚连接处 ③排水下沉：隔墙底留×的过人通道 ④透气孔：隔墙上部、离顶面2~3m处宜设的连通管或20×20cm
地基基础工程施工工艺标准 目录 第一节机械土方开挖 第二节土方回填 第三节钢丝网水泥砂浆护坡 第四节轻型井点降水 第五节深井井点降水 第六节锚杆及土钉墙 第七节钢及混凝土支撑系统 第八节地下连续墙 第九节灰土工程 第十节砂和砂石垫层 第十一节重锤夯实 第十二节深层搅拌桩施工 第十三节喷粉桩施工 第十四节钻孔灌注桩施工 第十五节筏板基础施工 第十六节箱形基础施工
第一节机械土方开挖 （ＺＭ68－QJB－001） 一、主要机具设备 机械挖土工程常用机具设备有：推土机、铲运机、挖掘机、装载机以及配套自卸汽车等。主要工具有：十字镐、铁锹、大锤、钢纤、钢撬棍、手推车等。 二、作业条件 1．清除挖方区域内所有障碍物，如地上高压、照明、通讯线路，电杆、树木、旧有建筑物。 向建设单位了解地下给排水、煤气、供热管道，电缆、沟渠、基础、坟墓等资料。做好搬迁、改建、改线或防护加固措施。 2．制定好现场场地平整、基坑开挖施工方案，绘制施工总平面布置图和基坑土方开挖图，确定开挖路线、顺序，基底标高、边坡坡度、排水沟、集水井位置及土方堆放地点，深基坑开挖还应提出支护、边坡保护和降水方案。 3．完成测量控制网的设置，包括控制基线、轴线和水准基点。场地平整进行方格网桩的布置和标高测设，计算挖填土方量，对建筑物做好定位轴线的控制测量和校核；进行土方工程的测量定位放线，并经检查复核无误后，作为施工控制的依据。 4．在施工区域内做好临时性或永久性排水设施，或疏通原有排水系统，场地向排水沟方向应做成不小于0．002的坡度，使场地不积水，必要时设置截水沟、排洪沟或截洪坝，阻止山坡雨水流入开挖的基坑。 5．完成必需的临时设施，包括生产设施及生活设施及机械进出和．土方运输道路、临时供水供电线路。 6．机械设备运进现场，进行维护检查、试运转，使处于良好的工作状态。 三、控制要点 1.严格按设计边坡开挖

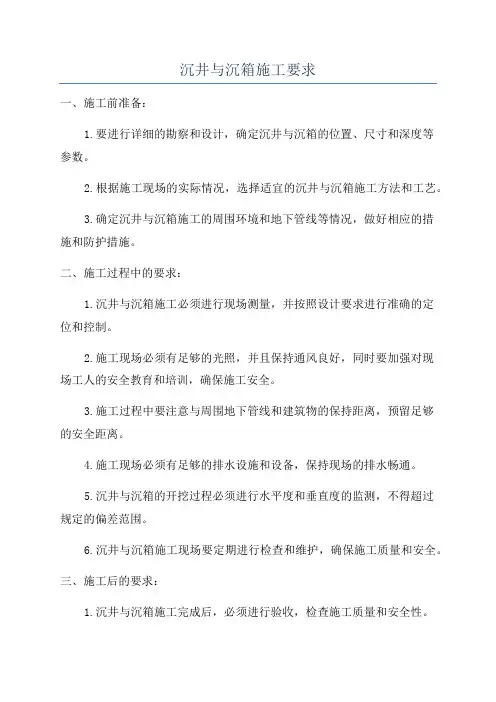

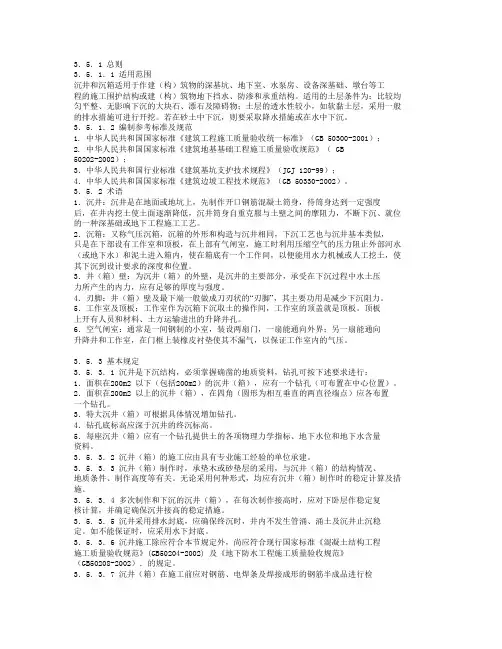

沉井与沉箱 .1 沉井是下沉结构，必须掌握确凿的地质资料，钻孔可按下述要求进行： 1、面积在200m2以下（包括200m2）的沉井（箱），应有一个钻孔（可布置在中心位置）。 2、面积在200m2以上的沉井（箱），在四角（圆形为相互垂直的两直径端点）应各布置一个钻孔。 3、特大沉井（箱）可根据具体情况增加钻孔。 4、钻孔底标高应深入沉井的终沉标高。 5、每座沉井（箱）应有一个钻孔提供土的各项物理力学指标、地下水位和地下水含量资料。 .2 沉井（箱）的施工应由具有专业施工经验的单位承担。 .3 沉井制作时，承垫木或砂垫层的采用，与沉井的结构情况、地质条件、制作高度等有关。无论采用何种型式，均应有沉井制作时的稳定计算及措施。 .4 多次制作和下沉的沉井（箱），在每次制作接高时，应对下卧层作稳定复核计算，并确定确保沉井接高的稳定措施。 .5 沉井采用排水封底，应确保终沉时，井内不发生管涌、涌土及沉井止沉稳定。如不能保证时，应采用水下封底。 .6 沉井施工除应符合本规范规定外，尚应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204及《地下防水工程质量验收规范》GB 50208的规定。 .7 沉井（箱）在施工前应对钢筋、电焊条及焊接成形的钢筋半成品进行检验。如不用商品混凝土，则应对现场的水泥、骨料做检验。 .8 混凝土浇注前，应对模板尺寸、预埋件位置、模板的密封性进行检验。拆模后应检查浇注质量（外观及强度），符合要求后方可下沉。浮运沉井尚需做起浮可能性检查。下沉过程中应对下沉偏差做过程控制检查。下沉后的接高应对地基强度、沉井的稳定做检查。封底结束后，应对底板的结构（有无裂缝）及渗漏
第四节沉井基础施工 一、沉井基础的基本概念 1、沉井基础的适用情况 对于大跨径斜拉桥这样的在竖向和横向都需要承受大承载力的深基础，如果受水文、地质条件限制采用桩基础施工难度较大，而沉井下沉施工又不困难时，则常采用沉井基础。沉井是桥梁深基础中常采用的基础结构形式。 2、沉井基础的作用及工作原理 沉井基础利用沉井结构作为桥梁墩、塔等结构的基础，承受并将墩、塔等结构传来的荷载最终传递、分散到地基中去，使桥梁结构处于稳定、安全的受力状态。沉井基础工作方式和原理见图3-2-28。 图3-2-28 沉井基础工作方式和原理示意图 3、沉井结构的组成 沉井从主体上看为空心的柱体结构，一般由刃脚、井壁、隔墙、封底混凝土、顶盖板等部分构成，见图3-2-29。
图3-2-29 沉井结构示意图 1、刃脚； 2、井壁； 3、井孔； 4、顶盖板； 5、隔墙； 6、凹槽； 7、封底 （1）刃脚 刃脚为斜尖状构造，这种形式使刃脚能更容易地切入土层中，从而引导整体沉井在土中下沉。刃脚也可看作是沉井井壁的一部分，即刃脚是从沉井最底部至尖状体顶面的那一部分井壁体，或者说是沉井井壁底部的尖状体部分。为了减少刃脚底面的承载应力，刃脚底有时做成较窄的，但有一定宽度的平底面形式。刃脚的平底面称为刃脚踏面。 （2）井壁 井壁是沉井的主体部分，既是沉井基础中的主要受力构造，又是沉井施工过程中挡土和挡水的主堰体构造。 （3）隔墙 当沉井承受井外土体侧压力或承受井内外水头差压力时，隔墙对井壁起支撑作用，以减少井壁的跨间弯矩。而且，在沉井基础承受桥梁结构的竖直和水平荷载时，隔墙既加强了井壁间的联系，提高了沉井截面的整体刚度，又增加了沉井截面的抵抗面积和抵抗惯性矩。

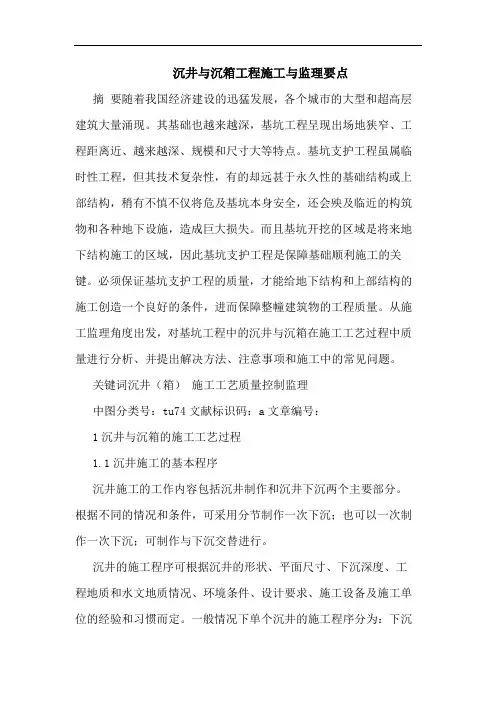

沉井、沉箱工程 一.施工工艺流程 场地平整→设垫层、立模板→沉井、沉箱制作→拆模养护→挖土下沉→接高井壁→下沉至设计标高后封底→浇底板→浇顶板。 二.施工质量的事前监理 1.研究工程地质勘察报告和沉井施工图纸。 2.审核承包单位的施工组织设计或技术方案,审核重点是根据工程实际及地质条件,拟采取的保证工程质量的技术措施,及有何技术措施预防质量问题的发生,如沉井下沉倾斜、移位、井壁裂缝、超沉或未沉到设计标高等。 3.应特别重视如何克服侧面摩阻力,寻求更有效的沉井、沉箱下沉工艺,根据不同的地质情况、施工条件,除采用增大自重法、压重法、振动法外,还可灵活采用卵石护壁法,NF工法、射水法、泥浆套法、空气幕法等工艺。 4.复查沉井的定位放线以及轴线控制桩和水准点。若邻近有建筑物,应有措施预防其裂缝开裂、下沉或倾斜。 三.施工过程中的质量监理 1.工程中的模板、钢筋、砼、砌砖等分项工程等均应分别符合国家有关施工验收规范标准的规定和相应分项工程监理实施细则。 2.复查沉井、沉箱的定位放线和轴线,标高是否符合设计要求和施工规范的规定。 3.检查水泥、砂、石、外加剂、砖、钢材等材料和配合比是否符合设计要求和施工规范的规定；并经常检查现场材料和实际配合比是否符合要求。 4.检查沉井、沉箱、平面尺寸、钢筋、模板及预埋件等是否符合设计要求和施工规范的规定,并办理隐蔽工程验收签证。 5.砂浆和砼抗压强度、砼抗渗标号、下沉前砼强度和砖砌体强度等必须
