航海雷达模拟器实验室是我校航海技术专业重点实验室，主要设备为英国船商公司（Transas）的NTPRO 4000型雷达模拟器、操舵模拟器和NAvi-3000型ECDIS系统，系统的性能指标完全满足STCW公约马尼拉修正案对雷达/ARPA模拟器的要求；满足我国交通部海事局颁布的《船员雷达观测与标绘和雷达模拟器专业培训纲要》与《船员自动雷达标绘仪教学培训纲要》相关要求。
本系统由教练站、4个主本船5个单元组成。各本船均配置有船舶操控系统、电子海图系统、航海仪器系统、3D视景系统、船舶通信系统等。模拟系统配置有亚洲、欧洲、美洲、澳洲等10个典型训练海区，包括了沿岸水域、狭水道、港口水域、分道通航水域等训练场景。各训练海区可设置不同的通航环境条件及各种水文气象条件，各个本船可在同一海区进行对抗训练或在不同的海区单独训练。共有11个训练船模，包括了散货船、化学品船、集装箱船、高速渡船、客船、超级油轮等不同船舶类型。利用该模拟设备，能开展雷达正确使用训练，又能进行船舶操纵模拟训练、电子海图专项，同时还能进行港航工程船舶操纵模拟试验研究。

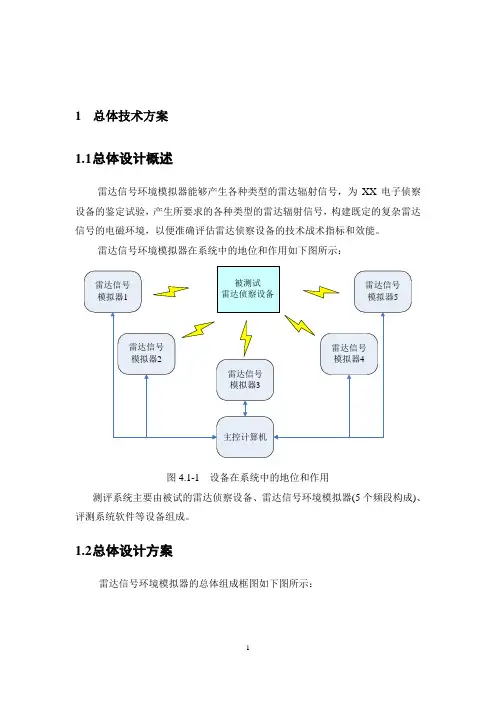

1总体技术方案 1.1总体设计概述 雷达信号环境模拟器能够产生各种类型的雷达辐射信号，为XX电子侦察设备的鉴定试验，产生所要求的各种类型的雷达辐射信号，构建既定的复杂雷达信号的电磁环境，以便准确评估雷达侦察设备的技术战术指标和效能。 雷达信号环境模拟器在系统中的地位和作用如下图所示： 图4.1-1 设备在系统中的地位和作用 测评系统主要由被试的雷达侦察设备、雷达信号环境模拟器(5个频段构成)、评测系统软件等设备组成。 1.2总体设计方案 雷达信号环境模拟器的总体组成框图如下图所示：
辐射源数据库用于存储各种雷达和平台的参数(包括真实雷达和虚拟雷达)，通过主控计算机进行读取，辐射源数据可以进行添加、修改和删除等操作。 主控计算机是人机交互的平台，主要完成试验场景描述、试验过程的管理和试验工作状态和参数记录等。试验场景描述首先进行需要模拟的雷达的数量、位置的设定，然后从雷达辐射源库中选取雷达参数，对每部雷达的类型、天线扫描方式、扫描周期、扫描速度、雷达信号的射频频率、脉冲宽度、脉冲重复周期PRI 变化类型等进行配置。主控计算机根据设置的每部雷达的参数，将需要模拟的雷达动态分配给1~5个雷达信号模拟器中的一个，再利用通信接口将相应的雷达参数发送到对应频段的雷达信号模拟器。 各频段的雷达信号模拟器内置的控制DSP ，根据主控计算机传送的雷达信号数量和雷达信号参数数据，按照每部雷达各自的脉冲时序，生成对应的时序控制信号，分配给每个雷达中频信号产生器，产生所需要的雷达中频信号波形数据和中频信号。控制DSP 根据雷达工作频段，控制信号各波段射频模块进行变频和放大，通过天线辐射出去。 各频段的雷达信号模拟器配置有位置和授时接口，用于接收载车提供的GPS/北斗位置和授时信息。在试验过程中记录各频段雷达信号模拟器的当前位置信息，并且以授时时间作为时间基准，按照场景设定的时间要求模拟产生雷达
雷达模拟器未来发展趋势 班级：***************班 学号：***** 作者：薛飞 摘要：本文通过雷达的发展简史、计算机模拟技术发展历史及趋势、电子游戏画面引擎技术和雷达模拟器的相关图形学原理作为参考依据，通过类比的方法和引用未来电子画面渲染技术的发展方向来分析和推测雷达模拟器的未来几年的发展趋势。 关键词：雷达电子计算机模拟技术模拟软件游戏引擎 0 引言 雷达：是英文Radar的音译，源于radio detection and ranging的缩写，原意为"无线电探测和测距"，即用无线电的方法发现目标并测定它们的空间位置…… 计算机模拟：是利用计算机进行模拟的方法。利用计算机软件开发出的模拟器，可以进行故障树分析、测试VLSI逻辑设计等复杂的模拟任务…… 1 雷达的发展历史及现状 雷达，是英文Radar的音译，源于radio detection and ranging的缩写，原意为"无线电探测和测距"，即用无线电的方法发现目标并测定它们的空间位置。因此，雷达也被称为“无线电定位”。利用电磁波探测目标的电子设备。发射电磁波对目标进行照射并接收其回波，由此获得目标至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。 雷达的出现，是由于二战期间当时英国和德国交战时，英国急需一种能探测空中金属物体的雷达（技术）能在反空袭战中帮助搜寻德国飞机。二战期间，雷达就已经出现了地对空、空对地（搜索）轰炸、空对空（截击）火控、敌我识别功能的雷达技术。 二战以后，雷达发展了单脉冲角度跟踪、脉冲多普勒信号处理、合成孔径和脉冲压缩的高分辨率、结合敌我识别的组合系统、结合计算机的自动火控系统、地形回避和地形跟随、无源或有源的相位阵列、频率捷变、多目标探测与跟踪等新的雷达体制。 后来随着微电子等各个领域科学进步，雷达技术的不断发展，其内涵和研究内容都在不断地拓展。雷达的探测手段已经由从前的只有雷达一种探测器发展到了红外光、紫外光、激光以及其他光学探测手段融合协作。还有一种精神感应雷达，该雷达能够对人类在脑电波起反应，对人体的生命迹象进行感知。 当代雷达的同时多功能的能力使得战场指挥员在各种不同的搜索/跟踪模式下对目标 进行扫描，并对干扰误差进行自动修正，而且大多数的控制功能是在系统内部完成的。 自动目标识别则可使武器系统最大限度地发挥作用，空中预警机和JSTARS这样的具有战场敌我识别能力的综合雷达系统实际上已经成为了未来战场上的信息指挥中心。 雷达的优点是白天黑夜均能探测远距离的目标，且不受雾、云和雨的阻挡，具有全天候、全天时的特点，并有一定的穿透能力。因此，它不仅成为军事上必不可少的电子装备，而且广泛应用于社会经济发展(如气象预报、资源探测、环境监测等)和科学研究(天体研究、大气物理、电离层结构研究等)。星载和机载合成孔径雷达已经成为当今遥感中十分重要的传感器。以地面为目标的雷达可以探测地面的精确形状。其空间分辨力可达几米到几十米，且与距离无关。雷达在洪水监测、海冰监测、土壤湿度调查、森林资源清查、地质调查等方面也显示出了很好的应用潜力。
一种新型雷达信号模拟器设计 刘亲社1，王国红2，王星1 （1 空军工程大学工程学院，陕西西安 710038；2 空军工程大学理学院，陕西西安 710038）摘 要：设计了一种新型雷达信号模拟器，能够提供多种特殊雷达信号，并且设置灵活方便，当用户需要时，可进行软件升级。介绍了该雷达信号模拟器的功能、特点、性能指标和研制方案，提供一种雷达信号产生的解决方法。 关 键 词：新体制雷达；信号模拟器；脉冲产生器；射频信号 中图分类号：TN955文献标识码：A文章编号：1000-274X(2006)0189-07 随着新体制雷达相继问世，现代雷达大都采用了以捷变频和相干信号处理等为代表的新技术，反干扰措施越来越完善，对这些体制的雷达实施干扰越来越困难。信号环境日益复杂，电子对抗技术的发展和新电子对抗设备的研制迫切需要一种能提供多种特殊雷达信号的设备，以适应这种发展变化。我们设计研制的新体制雷达信号模拟器就是一种半实物物理仿真设备，一部分设备使用实际设备而其他部分采用计算机模拟和处理，例如雷达信号环境和信号处理等均可使用软件模拟。这种方法具有很强的通用性，不仅适用于现有的装备，也可以模拟采用某种新技术的装备，对于现有装备的改进和新装备的研制都具有实用价值，是一种相对经济、实用的方法[1,2]。 1 新型雷达信号模拟器的功能特点和性能指标 新型雷达信号模拟器的主要功能是：提供各类信号的调制波形，控制射频频率，控制输出信号的功率。根据用户指定的信号类型、脉宽、重复周期、射频频率等参数，控制模拟器的各个相关部分，最后输出满足要求的信号。 1.1 主要特点 1.1.1多样性和灵活性 多样性是指模拟器控制系统能够提供多种类型的雷达信号调制波形。为了产生多种特殊雷达信号，要求控制系统能灵活控制雷达信号的脉冲宽度、重复周期、射频频率。能够提供的信号类型主要有：连续波、常规脉冲信号、均匀脉组串信号、重频参差信号、线性调频信号、巴克码调相信号、捷变频信号等。 灵活性主要表现在两个方面：①各种信号的参数可以灵活设置。例如：信号的脉冲宽度、重复周期、射频频率等都可以在其各自的范围内任意设置。②信号类型可以灵活选择。模拟器同时有几路的信号输出，各路之间是相互独立的，而且一个支路有多种信号类型供选择。由于信号个数、信号类型、信号参数均能灵活选择，给用户提供了极大方便。用户可以根据自己的需要，选择合适的信号个数和类型，来组合输出各种信号。 1.1.2 智能化 控制系统具有智能化的特点，采用工控机作为控制中心，由计算机完成对模拟器的各项控制，设计了良好的人机界面，采用软面板输入参数具有自动检错功能，以避免用户误操作引起的错误。用
