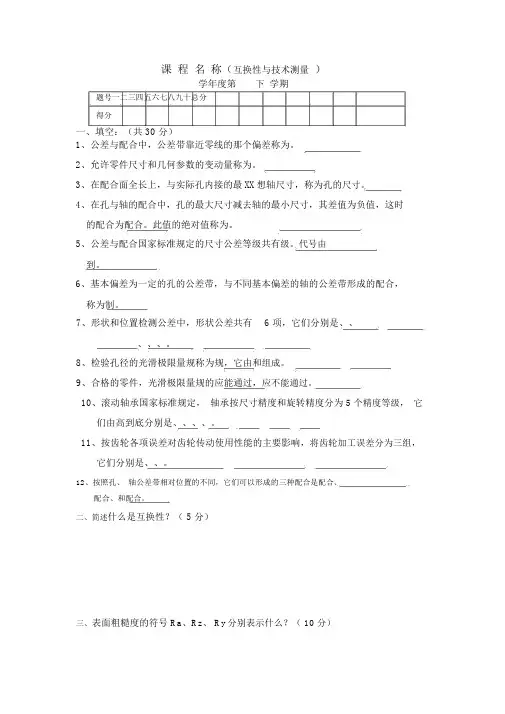

课程名称（互换性与技术测量）
1、公差与配合中，公差带靠近零线的那个偏差称为。
2、允许零件尺寸和几何参数的变动量称为。
3、在配合面全长上，与实际孔内接的最大理想轴尺寸，称为孔的尺寸。
4、在孔与轴的配合中，孔的最大尺寸减去轴的最小尺寸，其差值为负值，这时的配合为配合。此值的绝对值称为。
5、公差与配合国家标准规定的尺寸公差等级共有级。代号由到。
6、基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成的配合，称为制。
7、形状和位置检测公差中，形状公差共有6项，它们分别是、、
、、、。
8、检验孔径的光滑极限量规称为规，它由和组成。
9、合格的零件，光滑极限量规的应能通过，应不能通过。
10、滚动轴承国家标准规定，轴承按尺寸精度和旋转精度分为5个精度等级，它
们由高到底分别是、、、、。
11、按齿轮各项误差对齿轮传动使用性能的主要影响，将齿轮加工误差分为三组，
它们分别是、、。
12、按照孔、轴公差带相对位置的不同，它们可以形成的三种配合是配合、
配合、和配合。
二、简述什么是互换性？（5分）
三、表面粗糙度的符号Ra、Rz、Ry分别表示什么？（10分）
四、已知孔与轴的配合为Ф5078
f H ，试查表确定：①轴与孔的上、下偏差值，公差值。②
配合性质，间隙或过盈量。③画出公差带图。（20分）
五、在装配图上花键联接标注为：6—2367g H ×261110a H ×6911
f H ，试指出该花键的键数和三
个主要参数的基本尺寸，并查表确定内外花键的各尺寸的极限偏差。（10分）
六、一齿轮的精度标注为：7—6—6 G M GB10095—88。试指出各项所表示内容。（10分）
七、零件如图所示，要求左端面对右端轴线的垂直度公差为0.05mm，试加以标注。（5分）
八、有一孔的尺寸为Ф80H8，已知量规的公差T＝4.6μm，Z＝7μm。试计算确定该量规的尺寸和偏差。（10分）
课程名称（互换性与技术测量）
1、尺寸公差等于减去。
2、零、部件的互换性，按其互换程度分为互换和互换。
3、在孔与轴的配合中，孔的最小尺寸减去轴的最大尺寸，其差值为正值，这时
的配合为配合。此值的绝对值称为。
4、公差与配合中，基本偏差是指靠近零线的那个偏差；当公差带位于零线上方
时是偏差，当公差带位于零线下方时是偏差。
5、在配合面全长上，与实际轴外接的最小理想孔尺寸，称为轴的尺寸。
6、基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成的配合，
称为制。
7、形状和位置检测公差中，位置公差分为、、三类。
8、检验轴用的光滑极限量规称为规或规，它的校对量规分别
是、、。
9、合格的零件，光滑极限量规的应能通过，应不能通过。
10、滚动轴承内圈与轴配合应按制，但内径公差带位置却与一般基
准孔相。
11、键联结采用制，花键联结采用制。
12、按齿轮各项误差对齿轮传动使用性能的主要影响，将齿轮加工误差分为三组，
它们分别是、、。
13、表粗糙度的参数由参数、参数和参数组成。
二、写出从7到96的R10/3优先数系的派生数系。（5分）
三、表面粗糙度的符号Ra 、Rz 、Ry 分别表示什么？（10分）
四、有一轴和孔的配合为Ф801010
h G 。试查表确定：①轴与孔的上、下偏差值，公差值。②
配合性质，间隙或过盈量。③画出公差带图。（20分）
五、有孔与轴的配合，基本尺寸为Ф80mm ，X max ＝＋0.088mm ，Y max ＝－0.152mm 。试分别确定它们的公差等级，并选择适当的配合。（10分）
六、零件如图所示，要求右端槽面对左端轴线的对称度公差为0.05mm，试加以标注。（10分）
七、简述形位公差精度等级的选择原则。（5分）
八、一齿轮的精度标注为：7—6—6 G M GB10095—88。试指出各项所表示内容。（10分）
《互换性与技术测量基础》试卷（A 卷）
适用专业年级：（本） 考试形式：开（）、闭（√）卷
注：学生在答题前，请将密封线内各项内容准确填写清楚，涂改及模糊不
清者、试卷作废。
一、单选题（每题1分，共10分）
1、下列有关公差等级的论述中，正确的是 。
A 、公差等级高，则公差带宽。
B 、在满足使用要求的前提下，应尽量选用低的公差等级。
C 、孔、轴相配合，均为同级配合。
D 、标准规定，标准公差分为18级。
2、下列配合零件应选用基孔制的有＿＿． A ．滚动轴承外圈与外壳孔。
B ．同一基本尺寸的轴与多孔相配，且有不同的配合性质。
C ．滚动轴承内圈与轴。
D ．轴为冷拉圆钢，不需再加工。
3、滚动轴承外圈与基本偏差为H 的外壳孔形成 配合 A ．间隙； B ．过盈； C ．过渡。
4、花键的分度误差，一般用（ ）公差来控制。
A．平行度；
B．位置度；
C．对称度；
D．同轴度。
5、圆锥配合与圆柱配合相比较，其不具备的特点是（）
A．自动定心好；B．装拆不方便；C．配合性质可以调整；D．密封性好。
6、下列说法不正确的是（）
A．用于精密机床的分度机构、测量仪器上的读数分度齿轮，一般要求传递运动准确；B．用于传递动力的齿轮，一般要求载荷分布均匀；
C．用于高速传动的齿轮，一般要求载荷分布均匀；
D．低速动力齿轮，对运动的准确性要求高。
7、对检验
7
30P
孔用量规，下列说法正确的有_________。
A、该量规称通规。
B、该量规称卡规。
C、该量规属校对量规。
D、该量规属工作量规。
8、下列论述正确的是_________。
A、量规通规的长度应等于配合长度。
B、量规止规的长度应比通规要长。
C、量规的结构必须完全符合泰勒原则。
D、轴用量规做成环规或卡规都属于全形量规。
9、下列测量值中精度最高的是____________
Ａ、真值为40mm，测得值为40.05mm
Ｂ、真值为40mm，测得值为40.02mm
Ｃ、真值为40mm，测得值为39.95mm
Ｄ、真值为100mm，测得值为99.5mm
Ｅ、真值为100mm，测得值为100.03mm
10、下列测量中属于间接测量的有_____________
A、用千分尺测外径。
B、用光学比较仪测外径。
C、用内径百分表测内径。
D、用游标卡尺测量两孔中心距。
二、多项选择题（每题2分，共20分）
1、被测要素采用最大实体要求的零形位公差时＿＿。
E。
B．位置公差值的框格内标注符号Φ0M。
C．实际被测要素处于最大实体尺寸时，允许的形位误差为零。
D．被测要素遵守的最大实体实效边界等于最大实体边界。
E．被测要素遵守的是最小实体实效边界。
2、下述论述中正确的有＿＿。
A．孔、轴配合采用过渡配合时，间隙为零的孔、轴尺寸可以有好几个。B．φ20g8比φ20h7的精度高。
C．φ50 +0.013 0mm比φ25 +0.013 0mm的精度高。
D．国家标准规定不允许孔、轴上差带组成非基准制配合。
得分阅卷人
E．零件的尺寸精度高，则其配合间隙必定小。
3、可以用普通螺纹中径公差限制（）
A．螺距累积误差；
B．牙型半角误差；
C．大径误差；
D．小径误差；
E．中径误差。
4、国家标准对内、外螺纹规定了（）
A．中径公差；
B．顶径公差；
C．底径公差。
5、影响齿轮传动平稳性的误差项目有（）
A．一齿切向综合误差；
B．齿圈径向跳动；
C．基节偏差；
D．齿距累积误差。
6、影响齿轮副侧隙的加工误差有（）
A．齿厚偏差；
B．基节偏差；
C．齿圈的径向跳动；
D．公法线平均长度偏差；
E．齿向误差。
7、下列项目中属于齿轮副的公差项目的有（）
A．齿向公差；
B．齿轮副切向综合公差；
C．接触斑点；
D．齿形公差。
8、下列论述正确的有_________。
A、验收量规是用来验收工作量规的。
B、验收量规一般不单独制造，而用同一形式且已磨损较多的量规代替。
C、量规尺寸公差带采用“内缩工件极限”时，不利于被检工件的互换性，因它实际上缩小的被检工件的尺寸公差。
D、量规尺寸公差带采用“超越工件极限”时，改善了工件的加工工艺性，但将产生误收。
9、下列论述正确的有___________
Ａ、测量误差δ往往未知，残余误差γ可知。
Ｂ、常用残余误差分析法发现变值系统误差。
Ｃ、残余误差的代数和应趋于零。
Ｄ、当|γ|>3σ时，该项误差即为粗大误差。
Ｅ、随机误差影响测量正确度，系统误差影响测量精密度。
10、以下各组配合中，配合性质相同的有＿＿。
A、φ30H7／f6和φ30H8／p7
B．φ30P8／h7和φ30H8／p7
C．φ30M8／h7和φ30H8／m7
D．φ30H8／m7和φ30H7／f6
E．φ30H7／f6 和30F7／h6。
三、填空题（除第10题以外每空1分，共30分）
1、实际偏差是指 ，极限偏差是指 。
2、国家标准中规定表面粗糙度的主要评定参数有 、 、 三项。
3、φ30 +0.021 0mm 的孔与φ30-0.007 -0.020mm 的轴配合，属于 制 配合。
4、根据国家标准的规定，向心滚动轴承按其尺寸公差和旋转精度分为 个公差等级，其中
级精度最低， 级精度最高。
5、M10×1—5g6g —L 的含义：M10 ，1 ，5g ，6g ，
L 。
6、齿轮标记7FK GB10095-88的含义是：7表示 ，F 表示 ，K 表示 。
7、单键联结中， 是主要配合尺寸；单键与键槽的配合采用基 制；键槽底面的表面粗糙度参数的最大允许值为 。 8、代号R5的含义是指 ；如果1.00是它的第一项，则它的第三项是 。
9、随机误差通常服从正态分布规律。具有以下基本特性：________________，________________，________________，__________________。
10、（3分）测量mm
010.0060+φ孔用工作量规通规的最大极限尺寸为____________mm 。（已知量规制造公差T=6μm ，位置要素Z=9μm ）
四、综合题（共40分）
1、（11分）将下列技术要求标注在下图上。 （1）圆锥面的圆度公差为0.01 mm ，圆锥素线直线度公差为0.02 mm 。
（2）圆锥轴线对φd 1和φd 2两圆柱面公共轴线的同轴度为0.05 mm 。
（3）端面Ⅰ对φd 1和φd 2两圆柱面公共轴线的端面圆跳动公差为0.03 mm 。 （4）φd 1和φd 2圆柱面的圆柱度公差分别为0.008 mm 和0.006 mm 。
（5）要求用去除材料的方法获轴
1d Φ、2d Φ，要求a R 的最大允许值为32.m μ。
（6）其余用去除材料的方法获得表面，要求a R 的最大允许值为25m μ。
得分 阅卷人
得分 阅卷人
代号解释代号含义公差带形状
图1
3、（8分）某孔φ20 +0.013 0mm与某轴配合，要求X max=+40μm，T f=0.022mm。试求出轴上、下偏差并画出公差带图。
4、（9分）如图2所示，被测要素采用的公差原则是＿＿，最大实体尺寸是＿＿mm，最小实体尺寸是＿＿mm，最大实体实效尺寸是＿＿mm。，垂直度公差给定值是＿＿mm，垂直度公差最大补偿值是＿＿mm，垂直度公差的最大允许值是＿＿mm。设孔的横截面形状正确，当孔实际尺寸处处都为φ60mm时，垂直度公差允许值是＿＿mm，当孔实际尺寸处处都为φ60．10mm 时，垂直度公差允许值是＿＿mm。
《互换性与技术测量基础》试卷（B 卷）
适用专业年级：（本） 考试形式：开（）、闭（√）卷
注：学生在答题前，请将密封线内各项内容准确填写清楚，涂改及模糊不
清者、试卷作废。
一、单选题（每题1分，共10分）
1、下列有关公差等级的论述中，正确的是 。
A ．公差带的位置取决于公差等级。
B ．在满足使用要求的前提下，应尽量选用高的公差等级。
C ．公差等级的高低，影响公差带的大小，决定配合的精度。
D ．孔、轴相配合，均为同级配合。
2、下列配合零件应选用基孔制的有＿＿． A ．滚动轴承内圈与轴。
B ．轴为冷拉圆钢，不需再加工。
C ．滚动轴承外圈与外壳孔。
D ．同一基本尺寸的轴与多孔相配，且有不同的配合性质。 3、滚动轴承内圈与基本偏差为h 的轴颈形成 配合 A ．间隙； B ．过盈； C ．过渡。
4、花键一般采用小径定心，此时，小径d的极限尺寸应遵守。A．独立原则；
B．包容要求；
C．最大实体要求；
D．最小实体要求。
5、圆锥配合与圆柱配合相比较，其不具备的特点是。
A．自动定心好；B．配合性质可以调整；C．加工和检测方便；D．密封性好。
6、影响齿轮载荷分布均匀性的误差项目有。
A．切向综合误差；
B．齿形误差；
C．齿向误差；
D．一齿径向综合误差。
7、对检验
7
30P
轴用量规，下列说法正确的是_________。
A、该量规称通规。
B、该量规称卡规。
C、该量规属校对量规。
D、该量规属工作量规。
8、下列论述正确的是_________。
A、工作量规的通规公差带靠近工件公差带的上偏差。
B、工作量规的通规公差带靠近工件公差带的下偏差。
C、工作量规的通规公差带靠近工件的最大实体尺寸。
D、工作量规的通规公差带靠近工件的最小实体尺寸。
9、下列测量值中精度最高的是____________。
Ａ、真值为30mm，测得值为30.05mm
Ｂ、真值为30mm，测得值为30.02mm
Ｃ、真值为30mm，测得值为29.95mm
Ｄ、真值为20mm，测得值为19.5mm
Ｅ、真值为20mm，测得值为20.03mm
10、下列测量中属于相对测量的是__________。
A、用千分尺测外径。
B、用游标卡尺测外径。
C、用内径千分尺测量内径。
D、用内径百分表测内径。
二、多项选择题（每题2分，共20分）
1、被测要素采用最小实体要求的零形位公差时＿＿。A．位置公差值的框格内标注符号Φ0L。
B．位置公差值的框格内标注符号E。
C．实际被测要素处于最小实体尺寸时，允许的形位误差为零。
D．被测要素遵守的是最大实体实效边界。
E．被测要素遵守的最小实体实效边界等于最小实体边界。
2、决定配合公差带大小的有＿＿。
A．标准公差
B．基本偏差
C．配合公差
D．孔轴公差之和
得分阅卷人
E ，极限间隙或极限过盈
3、可以用普通螺纹中径公差限制（ ） A ．螺距累积误差； B ．顶径误差； C ．小径误差；
D ．牙型半角误差；
E ．中径误差。
4、国家标准对内、外螺纹规定的公差有 。 A ．1d T ； B ．2d T ；
C ．2
D T ； D ．
D T ；
E ． 1D T
。
5、影响齿轮传动平稳性的误差项目有（ ） A ．一齿径向综合误差； B ．齿形误差； C ．径向综合误差； D ．齿距累积误差。
6、影响齿轮副侧隙的加工误差有（ ） A ．齿向误差； B ．基节偏差；
C ．齿圈的径向跳动；
D ．公法线平均长度偏差；
E ．齿厚偏差；
7、下列项目中属于齿轮副的公差项目的有（ ） A ．齿轮副中心距偏差； B ．轴线的平行度误差； C ．接触斑点； D ．齿形公差。
8、下列论述正确的有_________。 A 、验收量规是用来验收工作量规的。
B 、验收量规一般不单独制造，而用同一形式且已磨损较多的量规代替。
C 、量规尺寸公差带采用“内缩工件极限”时，不利于被检工件的互换性，因它实际上缩小的被检工件的尺寸公差。
D 、量规尺寸公差带采用“超越工件极限”时，改善了工件的加工工艺性，但将产生误收。
9、下列论述正确的有___________
Ａ、测量误差δ往往可知，残余误差γ未知。 Ｂ、常用残余误差分析法发现变值系统误差。 Ｃ、残余误差的代数和应趋于零。
Ｄ、当|γ|<3σ时，该项误差即为粗大误差。
Ｅ、随机误差影响测量精密度，系统误差影响测量正确度。 10、以下各组配合中，配合性质相同的有＿＿。 A 、φ30H7／f6和φ30H8／f7 B ．φ30M8／h7和φ30H8／m7
C ．φ30K8／h7和φ30H8／k7
D ．φ30H8／m7和φ30H7／f6
E ．φ30H7／f6 和30F6／h7。
三、填空题（除第10题以外每空1分，共30分）
1、孔的作用尺寸是指 ，弯曲孔的作用
尺寸 该孔的实际尺寸，若没有形状误差，其作用尺寸
实际尺寸。
2、国家标准中规定表面粗糙度的主要评定参数有 、 、 三项。
3、φ30+0.012 -0.009mm 的孔与φ30 0 -0.013mm 的轴配合，属于 制 配合。
4、滚动轴承国家标准将内圈内径的公差带规定在零线的 ，在多数情况下轴承内圈随轴一起转动，两者之间配合必须有一定的 。
5、M8×1—5h6h —L 的含义：M8 ，1 ，5h ，6h ，L 。
6、齿轮标记7-6-6FJ GB10095-88的含义是：7-6-6表示 ，F 表示
，J 表示 。
7、齿轮副的侧隙可分为 和 两种。保证侧隙（即最小侧隙）与齿轮的精度
（有关或无关）。 8、代号R10的含义是指 ；如果1.00是它的第一项，则它的第三项是 。
9、随机误差通常服从正态分布规律。具有以下基本特性：________________，________________，________________，__________________。
10、（3分）测量mm
0019.060-φ轴用工作量规通规的最大极限尺寸为____________mm 。（已知量规制造公差T=6μm ，位置要素Z=9μm ）。
四、综合题（共40分）
1、（11分）将下列技术要求标注在下图上。
（1）大端圆柱面的尺寸要求为φ45 0 -0.02，并采用包容要求。
（2）小端圆柱面轴线对大端圆柱面轴线的同轴度公差为0．03mrn 。
（3）小端圆柱面的尺寸要求为φ25土0．007mrn ，素线直线度公差为0．01mrn ，并采用包容要求。
（4）大端圆柱面的表面粗糙度R a 值不允许大于0．8μrn ，其余表面R a 值不允许大于1．6μrn 。
得分 阅卷人
得分 阅卷人
代号解释代号含义公差带形状
图1
3、（9分）．若已知某孔轴配合的基本尺寸为φ30，最大间隙X max=+23μm，最大过盈Y max=-10μm，孔的尺寸公差T h=20μm，轴的上偏差es=0，试确定孔、轴的尺寸，并画出配合公差带图。
4、如图2所示，被测要素采用的公差原则是，最大实体尺寸是
mm，最小实体尺寸是 mm ，最大实体实效尺寸是 mm，当该轴实际尺寸处处加工到20 mm时，垂直度误差允许值是 mm。
图2
《互换性与技术测量基础》试卷（A卷）
适用专业年级：（本）
考试形式：开（）、闭（√）卷
题号一二三四五六七八总分统分人得分
注：学生在答题前，请将密封线内各项内容准确填写清楚，涂改及模糊不清者、试卷作废。
一、判断题（每题1分，共10分。对的打√，错的打×。）
1 2 3 4 5 6 7 8 9 10 得分阅卷人
1、极限偏差影响配合精度，公差影响配合松紧程度。（ ）
2、受交变载荷的零件，其表面粗糙度数值应小。（ ）
3、滚切加工齿轮时，运动偏心会使齿轮产生切向周期性变化的切向误差。（ ）
4、配合7/6H g 比7/6H s 要紧。（ ）
5、滚动轴承的内圈与轴的配合，采用基孔制。（ ）
6、矩形花键的定心方式，按国家标准只规定大径定心一种方式。（ ）
7、当螺距无误差时，螺纹的单一中径等于实际中径。（ ）
8、位移型圆锥配合的配合精度取决于圆锥直径公差。（ ）
9、齿轮传动的振动和噪声是由于齿轮传递运动的不准确性引起的。（ ） 10、圆锥斜角误差对基面距无任何的影响。（ ）
1、下列配合中，配合公差最小的是 。
A 、308/7H g Φ
B 、307/6H u Φ
C 、1007/6H g Φ
D 、1008/7H g Φ 2、普通内螺纹的基本偏差是 。
A 、ES
B 、EI
C 、es
D 、ei
3、平键联接的键宽公差带为9h ，在采用一般联接，用于载荷不大的一般机械传动的固定联接时，其轴槽宽和毂槽宽的公差带分别为 。 A 、轴槽9H ，毂槽10D ； B 、轴槽9P ，毂槽9P ； C 、轴槽7H ，毂槽9E ； D 、轴槽9N ，毂槽9JS ；
4、下列各齿轮的标注中，齿距极限偏差等级为6级的是 。 A 、6-5-5GM GB10095-88 B 、876GH GB10095-88 C 、7-6-6
0.3300.496()
--GB10095-88
D 、7-7-6FL GB10095-88
5、下列关于光滑极限量规，描述正确的是 。 A 、校对量规是用以检验孔用工作量规的量规；
B 、用量规检验工件时，通过获得工件实际尺寸来判别工件是否合格；
C 、通规常称为全形量规；
D 、“校通——通”量规的作用是防止通规尺寸过大。
6、下列关于形位公差等级中，描述正确的是（ ） A 、平行度共有12个公差等级； B 、圆柱度的公差等级最高的是1级； C 、圆跳动共有13个公差等级； D 、平面度与圆度具有相同的公差等级；
7、下列配合代号中，写法正确的是_________。
A 、6/6H f ；
B 、9/8H f ；
C 、8/7F h ；
D 、9/8F h 。 8、下列关于优先数描述正确的是_________。 A 、R5优先数系的公比是1.25。 B 、1．65是一个优先数。
C 、在同一系列中，优先数（理论值）的和仍是优先数。
D 、优先数系是国际上统一的一个重要的基础标准。
9、下列关于圆锥公差的国家标准中描述正确的有____________。 Ａ、圆锥角公差共有13个公差等级。
Ｂ、圆锥直径公差是以最小圆锥直径为基本尺寸直接从圆柱体公差与配合国家标准中选用。
Ｃ、对于有配合要求的圆锥，推荐采用基孔制。 Ｄ、圆锥直径公差带与圆柱体公差与配合国家标准无关。 10、下列测量中属于间接测量的有_____________ A 、用千分尺测外径。
B 、用游标卡尺测量两孔中心距。
C 、用光学比较仪测外径。
D 、用内径百分表测内径。
1、下列论述中正确的 。
A ．无论气温高低，只要零件的实际尺寸都介于最大、最小极限尺寸之间，就能判断其为合格。
B ．对零部件规定的公差值越小，则其配合公差也必定越小。
C ．7/6H h 与9/9H h 配合的最小间隙相同，最大间隙不同。
D ．JS 与js 的基本偏差为上偏差或下偏差，其值为2IT
。
2、下述有关公差等级中，论述正确的有 。 A ．在满足使用要求的前提下，应尽量选用低的公差等级。 B ．公差等级高，则公差带宽。 C ．孔、轴相配合，均为同级配合。
D ．标准规定，光滑圆柱体的标准公差有20级。
3、下列关于普通螺纹几何参数对螺纹互换性的影响中，描述正确的有 。 A ．为了使只有螺距累积误差的外螺纹可旋入标准的内螺纹，在实际生产中，可把外螺纹中径 增加一个数值p
f 。
B ．为了使只有螺距累积误差的外螺纹可旋入标准的内螺纹，在实际生产中，可把外螺
纹中径 减小一个数值
p
f 。
C ．对于内螺纹，螺距误差和牙型半角误差使内螺纹只能和一个中径较小的外螺纹旋合，相当于内螺纹中径减小了。
D ．对于外螺纹，螺距误差和牙型半角误差使外螺纹只能和一个中径较小的内螺纹旋合，相当于外螺纹中径减小了。
4、下列关于几何要素描述正确的有 。 A ．有形状公差要求的几何要素是单一要素。 B ．关联要素是与零件基准要素有功能要求的要素。 C ．几何要素按存在的状态分为轮廓要素和中心要素。 D ．理想要素不存在任何误差，是绝对正确的几何要素。
5、影响齿轮传动平稳性的误差项目有 。 A ．一齿切向综合误差； B ．齿形误差；
C ．公法线长度变动误差；
D ．基节偏差。
6、下列关于齿轮精度等级的选择中，描述正确的有 。 A ．在满足使用要求的前提下，尽量选用较低的精度等级；
B ．同一公差组内的各项公差与极限偏差的精度等级可以相同，也可以不同；
C ．对于高速动力的齿轮，应先确定第Ⅱ公差组的精度等级；
D ．对于低速动力的齿轮，应先确定第Ⅰ公差组的精度等级。
7、下列关于常用尺寸公差与配合的选用中，有关配合制选用的描述正确 。 A ．设计时应优先选用基轴制。
B ．与标准件相配合的孔或轴，应以标准件为基准件来确定配合制。
互换性技术测量试题与答案（共3套） 试题部分 第一套 一、填空题 1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。 2．孔和轴的公差带由__________决定大小，由___________决定位置。 3．已知某基准孔的公差为0.013，则它的下偏差为________mm，上偏差为________mm。4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。 5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。 6．孔的最大实体尺寸即孔的________?极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。 7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。 8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级，其中__________级精度最高，__________级精度最低。 9．国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。 10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。 11．圆柱度和径向全跳动公差带的________相同，________不同。 二、判断题（若正确请在题后的括弧内打“√”） 1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。( ) 2．φ30M8／h7和φ30H8／m7的配合性质相同。( ) 3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。( ) 4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。( ) 5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。( ) 6．根据国家标准，滚动轴承内圈内径公差带在零线下方，上偏等于0。( )
-------理工大学一、填空题 1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。 2．孔和轴的公差带由__________决定大小，由___________决定位置。 3．已知某基准孔的公差为，则它的下偏差为________mm，上偏差为________mm。 4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。 5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。 6．孔的最大实体尺寸即孔的________?极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。 7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。 8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级，其中__________级精度最高，__________级精度最低。 9．国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、 ________________。 10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。 11．圆柱度和径向全跳动公差带的________相同，________不同。 二、判断题（若正确请在题后的括弧内打“√”） 1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。( ) 2．φ30M8／h7和φ30H8／m7的配合性质相同。( ) 3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。( ) 4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。( ) 5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。( ) 6．根据国家标准，滚动轴承内圈内径公差带在零线下方，上偏等于0。( ) 7．测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。( ) 8、光滑极限量规通规的基本尺寸等于工件的最大极限尺寸。( ) 9．零件的实际尺寸越接近其基本尺寸就越好。( )
互换性技术测量试题与答案(共 3 套) 试题部分 第一套 一、填空题 1轴的基本偏差代号为___________ ?_______ 时，与基准孔配合形成间隙配合。 2．孔和轴的公差带由___________ 决定大小，由____________ 决定位置。 3. _________________________________________________ 已知某基准孔的公差为0.013，则它的下偏差为____________________________________________ mm上偏差为 _________ mm 4．在任意方向上，线的位置度公差带形状是_____________________________ 在给定的一个方 向上，线的位置度公差带形状是____________________________ 。 5. __________________________ 圆度和圆柱度公差等级有________________ 级，其它注出形位公差项目的等级有______________ 。 6. _____________________________ 孔的最大实体尺寸即孔的____________________ ?极限尺寸，轴的最大实体尺寸为轴的_______ 极限尺 寸。 7. 国标按螺纹公差等级和旋合长度规定了__________ 3种精度级，分别称为、_____________________________ 和__________ 。 8. 根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为 ____________ 个公差等级，其中 __________ 级精度最高，___________ 级精度最低。 9. 国标规定的表面粗糙度高度参数 (名称和代号) 有 ____________________ 、 _________________ 10. ___________________________________________ 根据泰勒原则，量规通规的工作面应是___________________________________________________ 表面，止规的工作面应是__________ 表 面。 11. __________________________________ 圆柱度和径向全跳动公差带的相同，不同。 二、判断题(若正确请在题后的括弧内打“V”) 1. 零件尺寸的公差等级越高，其基本偏差的绝对值就越小。( ) 2. Q 30M8 /h7和$ 30H8/m7的配合性质相同。() 3. 作用中径
一．填空 1.标准分为_______企业标准________，_____行业标准_________，_________地区标准____________，________国家标准____________和______国际标准______________。（1） 2.互换性按互换性程度可分为_________完全互换___________和_______不完全互换_____________。（2） 3.国标中规定了_________20______个公差等级的标准公差与_______28________种基本偏差。（29） 4.孔和轴的配合可分为_______间隙配合______________，________过渡配合____________和______过盈配合______________。（37） 5.非基准件基本偏差的选择方法有三种：_______计算法______________，________试验法____________和_______类比法_____________。（38） 6.一个完整的测量过程应该包括______被测对象_______________，_______计量单位______________，_______测量方法_____________和______测量精度______________四个要素。（45） 7.机械杠杆量仪分为______百分表_______________，________钟表式千分表_____________，________杠杆齿轮百分表____________和______内径百分表______________。（55） 8.形状公差包括_______直线度_____________，_______平面度______________，________圆度__________，________圆柱度_____________，__________线轮廓__________和__________面轮廓_________六个项目。（77） 9.位置公差分为_______定向公差_____________，_________定位公差___________和_________跳动公差__________三类。（86） 10.在实际检测中，基准的体现方法有______模拟法____________，_________直接法____________，_______分析法_____________和_________目标法__________。（88） 11.选择形位公差项目的基本原则是_____在保证零件使用性能的前提下________________，_____应尽量减少公差项目的数量________________，_____并尽量简化控制形位误差的方法______________。108 12.表面粗糙度的测量方法有________比较法_____________，_______印模法______________，________光切法_____________，_____干涉法_______________和__________针描法__________。128 13.键按照结构形式不同可以分为______平键_______________，________半圆键_____________，________切向键____________和_______楔键_____________四种。147 14.螺纹联结按用途可分为_______紧固螺纹______________，________传动螺纹_________和__________紧密螺纹__________三种。160 15.螺纹的标注由______螺纹代号_______________，_____螺纹公差带代号_______________和______旋合长度代号______________组成。173 二．名词解释 1.技术标准1 技术标准是指重复性的技术事项在一定范围内的统一规定。 2.公差2 公差是指允许尺寸的变动量。 3.尺寸偏差9 简称偏差，是指某一尺寸减其基本尺寸的代数差。 4.尺寸公差10
《互换性与技术测量》复习题 一、是非题 01、只要有了公差标准，就能保证零件的互换性。( ) 02、凡是合格的零件一定具有互换性。( ) 03、同一基本尺寸，同一公差等级的孔和轴的标准公差值相等。( ) 04、圆度公差对于圆柱是在垂直于轴线的任一正截面上量取，而对圆锥则是在法线方向测量。（） 05、若两个零件的实际尺寸相等，则它们的作用尺寸一定也相等。（） 06、对同一被测表面，表面粗糙度参数Ra值与Rz值相等。( ) 07、?30m5，?30m6，?30m7公差带的基本偏差相同。( ) 08、最小侧隙的确定与齿轮精度要求无关。( ) 09、轴、孔分别与滚动轴承内、外圈配合时，均应优先采用基孔制。（） 10、偏差可为正、负或零值，而公差只能为正值。（） 11、不需挑选和修配的零件，是具有互换性的零件。( ) 12、基本尺寸必须小于或等于最大极限尺寸，而大于或等于最小极限尺寸。( ) 13、同一基本尺寸，同一公差等级的孔和轴的基本偏差相同。( ) 14、轴、孔分别与滚动轴承内、外圈配合时，均应优先采用基孔制。（） 15、国家标准规定了基孔制与基轴制两种平行的基准制度，因而实际使用中绝不允许采用非基准孔与非基准轴结合。（） 16、?30M5，?30M6，?30M7公差带的基本偏差相同。( ) 17、滚动轴承的精度等级是根据内、外径的制造精度来划分的。( ) 18、平键联结中，键宽与键槽宽的配合采用基轴制。花键联结采用基孔制。( ) 19、内径为?50的滚动轴承与?50k5的轴颈配合，其配合性质是间隙配合。（） 20、最大实体要求、最小实体要求都只能用于中心要素。（） 21、从制造上讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。( ) 22、过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。( ) 23、平面度公差为0.03mm的表面，该表面对基准平面的平行度公差应大 0.03mm 。( ) 24、φ80 H8/t7 和φ80 T8/h7的配合性质相同。（） 25、在齿轮同一公差组内的各项公差与极限偏差应保持相同的精度等级。（） 31、基孔制配合要求孔的精度高，基轴制配合要求轴的精度高。( ) 32、普通螺纹的中径公差，既包含半角的公差，又包含螺距公差。( ) 33、普通螺纹公差标准中，除了规定中径的公差和基本偏差外，还规定了螺距和牙型半角的公差。( ) 34、对一般的紧固螺纹来说，螺栓的作用中径应小于或等于螺母的作用中径。（） 35、定位公差带具有确定的位置，但不具有控制被测要素的方向和形状的职能。 （） 36、定向公差带相对于基准有确定的方向，并具有综合控制被测要素的方向和形 状的能力。( ) 37、形状误差包含在位置误差之中。( ) 38、建立基准的基本原则是基准应符合最小条件。( ) 39、绘制齿轮工作图时，必须在齿轮的三个公差组中各选一个检验项目标在齿轮
一、 判断题〔正确的打√，错误的打×〕 √1. 为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。 ×2.不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互 换性。 √3.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。 ×4.机器制造业中的互换性生产必定是大量或成批生产，但大量或成批生产不一定是互换性生产， 小批生产不是互换性生产。 ×5．公差可以说是允许零件尺寸的最大偏差。 ×6．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。 ×7. 公差通常为正，在个别情况下也可以为负或零。 ×8．图样标注φ200 -0.021mm的轴，加工得愈靠近基本尺寸就愈精确。 ×9．孔的基本偏差即下偏差，轴的基本偏差即上偏差。 ×10．某孔要求尺寸为φ20-0.046 -0.067，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。×11．未注公差尺寸即对该尺寸无公差要求。 √12．基本偏差决定公差带相对零线的位置。 √13. 孔和轴的加工精度越高，则其配合精度也越高。 ×14. 零件的实际尺寸就是零件的真实尺寸。 ×15. 某一个零件的实际尺寸正好等于其基本尺寸，则此尺寸必定合格。 ×16. 间隙配合中，孔公差带一定在零线以上，轴公差带一定在零线以下。 ×17. 选择公差等级的原则是，在满足使用要求的前提下，尽可能选择较小的公差等级。 ×18. 由于零件的最大极限尺寸大于最小极限尺寸，所以上偏差绝对值大于下偏差绝对值。 ×19 . 不论公差值是否相等，只要公差等级相同，尺寸的精确程度就相同。 ×20. 对某一尺寸进行多次测量，他们的平均值就是真值。 ×21. 以多次测量的平均值作为测量结果可以减小系统误差。 ×22. 某一零件设计时的基本尺寸，就是该零件的理想尺寸。 √23. 某一尺寸的公差带的位置是由基本偏差和公差等级确定的。 ×24. 基孔制即先加工孔，然后以孔配轴。 ×25. 间隙配合说明配合之间有间隙，因此只适用于有相对运动场合。 ×26 过盈配合中，过盈量越大，越能保证装配后的同心度。 √27. 如零件的实际尺寸在规定的公差范围内，则该零件合格。 ×28.某一零件尺寸基本偏差越小，加工越困难。 ×29.加工误差只有通过测量才能得到，所以加工误差实质上就是测量误差。 √30.现代科学技术虽然很发达，但要把两个尺寸做得完全相同是不可能的。 ×31.实际尺寸就是真实的尺寸，简称真值。
课程名称（互换性与技术测量） 1、公差与配合中，公差带靠近零线的那个偏差称为。 2、允许零件尺寸和几何参数的变动量称为。 3、在配合面全长上，与实际孔内接的最大理想轴尺寸，称为孔的尺寸。 4、在孔与轴的配合中，孔的最大尺寸减去轴的最小尺寸，其差值为负值，这时的配合为配合。此值的绝对值称为。 5、公差与配合国家标准规定的尺寸公差等级共有级。代号由到。 6、基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成的配合，称为制。 7、形状和位置检测公差中，形状公差共有6项，它们分别是、、 、、、。 8、检验孔径的光滑极限量规称为规，它由和组成。 9、合格的零件，光滑极限量规的应能通过，应不能通过。 10、滚动轴承国家标准规定，轴承按尺寸精度和旋转精度分为5个精度等级，它 们由高到底分别是、、、、。 11、按齿轮各项误差对齿轮传动使用性能的主要影响，将齿轮加工误差分为三组， 它们分别是、、。 12、按照孔、轴公差带相对位置的不同，它们可以形成的三种配合是配合、 配合、和配合。 二、简述什么是互换性？（5分） 三、表面粗糙度的符号Ra、Rz、Ry分别表示什么？（10分）
四、已知孔与轴的配合为Ф5078 f H ，试查表确定：①轴与孔的上、下偏差值，公差值。② 配合性质，间隙或过盈量。③画出公差带图。（20分） 五、在装配图上花键联接标注为：6—2367g H ×261110 a H ×6911f H ，试指出该花键的键数和 三个主要参数的基本尺寸，并查表确定内外花键的各尺寸的极限偏差。（10分） 六、一齿轮的精度标注为：7—6—6 G M GB10095—88。试指出各项所表示内容。（10分）
互换性与技术测量知识点 绪言 互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的功能要求，这样的一批零件或部件就称为具有互换性的零，部件。 通常包括几何参数和机械性能的互换。 允许零件尺寸和几何参数的变动量就称为公差。 互换性课按其互换程度，分为完全互换和不完全互换。 公差标准分为技术标准和公差标准，技术标准又分为国家标准，部门标准和企业标准。 第一章圆柱公差与配合 基本尺寸是设计给定的尺寸。实际尺寸是通过测量获得的尺寸。 极限尺寸是指允许尺寸变化的两个极限值，即最大极限尺寸和最小极限尺寸。 最大实体状态是具有材料量最多的状态，此时的尺寸是最大实体尺寸。 与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸。 尺寸偏差是指某一个尺寸减其基本尺寸所得的代数差。 尺寸公差是指允许尺寸的变动量。 公差=|最大极限尺寸—最小极限尺寸|=上偏差—下偏差的绝对值 配合是指基本尺寸相同的，相互结合的孔与轴公差带之间的关系。 间隙配合：孔德公差带完全在轴的公差带上，即具有间隙配合。 间隙公差是允许间隙的变动量，等于最大间隙和最小间隙的代数差的绝对值，
也等于相互配合的孔公差与轴公差的和。 过盈配合，过渡配合 T=ai 当尺寸小于或等于500mm时，i=0.45+0.001D(um) 当尺寸大于500到3150mm时，I=0.004D+2.1（um） 孔与轴基本偏差换算的条件： 1.在孔，轴为同一公差等级或孔比轴低一级配合 2.基轴制中孔的基本偏差代号与基孔制中轴的基本偏差代号相当 3.保证按基轴制形成的配合与按基孔制形成的配合相同。 通用规则，特殊规则 例题 基准制的选用： 1.一般情况下，优先选用基孔制。 2.与标准件配合时，基准制的选择通常依标准件而定。 3.为了满足配合的特殊需要，允许采用任一孔，轴公差带组合成配合。 公差等级的选用： 1.对于基本尺寸小于等于500mm的较高等级的配合，由于孔比同级轴加工困难，当标准公差小于等于IT8时，国家标准推荐孔比轴低一级相配合，但对标准公差大于IT8级或基本尺寸大于500mm的配合，由于孔德测量精度比轴容易保证，推荐采用同级孔，轴配合。 2.既要满足设计要求，又要考虑工艺的可能性和经济性。 各种配合的特性：
第三章，极限与配合 1、基本偏差决定公差带位置，标准公差决定公差带的大小。 公差等级选用遵循原则：满足使用条件，经济性能好。 2、量块按级使用时，以量块的公称长度作为工作尺寸，包含量块的制造误差。 量块按等使用时，以量块的实测中心长度作为工作尺寸，排除了制造误差，包含较小测量误差。 3、试从相对运动、传递扭矩、安装拆卸方面简述轴、孔配合类别的选择原则是什么？ 答：轴孔配合类型有间隙配合、过盈配合、过渡配合。轴孔有相对运动时，选用间隙配合；要求传递足够大扭矩且不要求拆卸，选用过盈配合，需要传递一定扭矩，要求可拆卸，选用过渡配合。 第四章，形位公差 1、被测要素采用最大实体要求的零形位公差时， 被测要素必须遵守最大实体实效边界，此时即 最大实体边界。 2、包容要求和最大实体要求分别适用于什么场合？ 答：包容要求用于需要保证配合性质的孔、轴单一要素的中心轴线的直线度。 最大实体要求用于需要保证顺利装配的场合，一般用于中心要素。 第五章，表面粗糙度 1表面粗糙度三类评定特性：高度特性参数（常用，最基本）、间距特征参数、形状特征参数。 2、滚动轴承，轴颈和外壳孔采用包容要求，规定 控制严格的圆柱度公差。 键、花键 1、为什么采用小径定心？ 采用小径定心时，热处理后的变形可用内磨圆修复，而且内磨圆可达到更高的尺寸精度和更高的表面粗糙度要求。外花键小径精度可用成行磨削保证。小径定心保证定心精度高，定心稳定性好，使用寿命长，更有利于产品质量的提高。 轴承 1. 滚动轴承的配合选择时应该考虑哪些影响因素？ 答：套圈与负荷方向的关系（套圈相对于负荷方向静止，旋转，摆动）、负荷大小、径向游隙、温度、转速以及与轴承精度等级协调。 2、滚动轴承的公差带有什么特点？（6 分）答：滚动轴承的公差带都分布在零线的下方，且公差带的宽度较小。 3、与滚动轴承配合的轴颈形状公差通常选择的项目是轴颈的圆柱度。 齿轮 1、齿轮传动的使用要求有哪些方面？ 答：传递运动准确性；传递运动平稳性；承载均匀性；传动侧隙。 2、齿轮加工误差：几何偏心、运动偏心、机床传动链周期误差、滚刀的制造误差与安装误差。 3、影响齿轮运动准确性项目：①切向综合误差△ F i（一撇）②齿距累积误差△F p和△F pk③齿圈径向跳动△Fr④径向综合误差△F i（两撇）⑤公法线长度变动△F w 4、影响齿轮传动平稳性误差项目：①一齿切向综合误差△fi(一撇) ②一尺径向综合误差△f i（两撇）③齿形误差△ff④基节偏差△f pb⑤齿距偏差△f pt ⑥螺旋线波度误差△ffβ 5、影响载荷分布均匀性的误差项目：①齿向误差△Fβ②接触线误差△F b③轴向齿距偏差△F pz 6、影响侧隙的单个齿轮因素：①齿厚偏差△E s②公法线平均长度偏差△E wm 通规、止规检测 6-5用光滑极限量规检验工件时，通规和止规分别用来检验什么尺寸？被检测的工件的合格条件是什么？ 答：光滑极限量规的通规测头模拟MMB，通过合格；止规检验局部尺寸是否超过最小实体尺寸，测头止住合格。合格条件——孔： D fe≥D M=D min D a ≤D L=D max 轴： d fe≤d M=d max da ≥dL=d min 6-6光滑极限量规的通规和止规的形状各有何特点？为什么应具有这样的形状？ 答：通规用来控制工件的作用尺寸，它的测量面应是与孔或轴形状相对应的完整表面，其定形尺寸等于工件的最大实体尺寸，且测量长度等于配合长度，因此通规常称为全形量规；止规用来控制工件的实际尺寸，它的测量面应是两点状的（两点式止规），该两点状测量面之间的定形尺寸等于工件的最小实体尺寸。 一个完整的测量过程包括：被测对象、测量单位、测量方法、测量精度。
全国高校CAI推广中心 2008-2009学年二学期互换性与技术测量基础期末考试试卷(A卷) 班级:___________学号:___________姓名:___________得分:___________ 题目部分，(卷面共有37题,100.0分,各大题标有题量和总分) 一、判断题(9小题,共9.0分) (1分)[1]选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。（） (1分)[2]选择较大的测量力，有利于提高测量的精确度和灵敏度。( ) (1分)[3]对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。( ) (1分)[4]某圆柱面的圆柱度公差为0.03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。（） (1分)[5]汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。（） (1分)[6]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。（） (1分)[7]圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。（）(1分)[8]过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。（） (1分)[9]基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。（） 二、填空题(8小题,共16.0分) (2分)[1]图样上规定键槽对轴的对称度公差为0．05mm，则该键槽中心面偏离轴的轴线距离不得大于( )mm。 (2分)[2]任何几何量的量值都由( )和( )两部分组成。 (2分)[3]按GB/T 10095.2—2001的规定，齿轮的径向综合公差的精度等级为( )共九级。 (2分)[4]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( )。 (2分)[5]系统误差可用( ), ( )等方法消除。 (2分)[6]优先数R5系列的公比近似为( )。 (2分)[7]在同一公差组内各项公差与极限偏差应保持( )相同或不同的精度等级。(2分)[8]φ50mm的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。 三、单项选择题(10小题,共20.0分) (2分)[1]下列说法不正确的有 A、用于精密机床的分度机构、测量仪器上的读数分度齿轮，一般要求传递运动准确； B、用于传递动力的齿轮，一般要求载荷分布均匀； C、用于高速传动的齿轮，一般要求载荷分布均匀； D、低速动力齿轮，对运动的准确性要求高。
实验一量块的使用 一、实验目的 1、能正确进行量块组合，并掌握量块的正确使用方法； 2、加深对量值传递系统的理解； 3、进一步理解不同等级量块的区别； 二、实验仪器设备 量块；千分表；测量平板；千分尺校正棒。 三、实验原理 1量块的测量平面十分光洁和平整，当用力推合两块量块使它们的测量平面互相紧密接触时，两块量块便能粘合在一起，量块的这种特性称为研合性。利用量块的研合性，就可以把各种尺寸不同的量块组合成量块组。 四、实验内容与步骤 （一）实验内容 采用合理的量块组合，测量千分尺校正棒。 （二）实验步骤 1 用千分表测量千分尺校正棒 2 据所需要的测量尺寸，自量块盒中挑选出最少块数的量块。（每一个尺寸所拼凑的量块数目不得超过 4~5 块，因为量块本身也具有一定程度的误差，量块的块数越多，便会积累成较大的误差。） 3量块使用时应研合，将量块沿着它的测量面的长度反向，先将端缘部分测量面接触，使初步产生粘合力，然后将任一量块沿着另一个量块的测量面按平行方向推滑前进，最后达到两测量面彼此全部
研合在一起。 4正常情况下，在研合过程中，手指能感到研合力，两量块不必用力就能贴附在一起。如研合立力不大，可在推进研合时稍加一些力使其研合。推合时用力要适当，不得使用强力特别在使用小尺寸的量块时更应该注意，以免使量块扭弯和变形。 5如果量块的研合性不好，以致研合有困难时，可以将任意一量块的测量面上滴一点汽油，使量块测量面上沾有一层油膜，来加强它的黏结力，但不可使用汗手擦拭量块测量面，量块使用完毕后应立即用煤油清洗。 6量块研合的顺序是：先将小尺寸量块研合，再将研合好的量块与中等尺寸量块研合，最后与大尺寸量块研合。 7. 记录数据； 六思考题 量块按“等”测量与按“级”测量哪个精度比较高？
一、判断题〔正确的打√，错误的打×〕 √1. 为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。 ×2.不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。 √3.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。 ×4.机器制造业中的互换性生产必定是大量或成批生产，但大量或成批生产不一定是互换性生产，小批生产不是互换性生产。 ×5．公差可以说是允许零件尺寸的最大偏差。 ×6．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。 ×7. 公差通常为正，在个别情况下也可以为负或零。 mm的轴，加工得愈靠近基本尺寸就愈精确。 ×8．图样标注φ200 -0.021 ×9．孔的基本偏差即下偏差，轴的基本偏差即上偏差。 ×10．某孔要求尺寸为φ20-0.046 ，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。 -0.067 ×11．未注公差尺寸即对该尺寸无公差要求。 √12．基本偏差决定公差带相对零线的位置。 √13. 孔和轴的加工精度越高，则其配合精度也越高。 ×14. 零件的实际尺寸就是零件的真实尺寸。 ×15. 某一个零件的实际尺寸正好等于其基本尺寸，则此尺寸必定合格。 ×16. 间隙配合中，孔公差带一定在零线以上，轴公差带一定在零线以下。 ×17. 选择公差等级的原则是，在满足使用要求的前提下，尽可能选择较小的公差等级。 ×18. 由于零件的最大极限尺寸大于最小极限尺寸，所以上偏差绝对值大于下偏差绝对值。 ×19 . 不论公差值是否相等，只要公差等级相同，尺寸的精确程度就相同。 ×20. 对某一尺寸进行多次测量，他们的平均值就是真值。 ×21. 以多次测量的平均值作为测量结果可以减小系统误差。 ×22. 某一零件设计时的基本尺寸，就是该零件的理想尺寸。 √23. 某一尺寸的公差带的位置是由基本偏差和公差等级确定的。 ×24. 基孔制即先加工孔，然后以孔配轴。 ×25. 间隙配合说明配合之间有间隙，因此只适用于有相对运动场合。 ×26 过盈配合中，过盈量越大，越能保证装配后的同心度。 √27. 如零件的实际尺寸在规定的公差范围内，则该零件合格。 ×28.某一零件尺寸基本偏差越小，加工越困难。 ×29.加工误差只有通过测量才能得到，所以加工误差实质上就是测量误差。 √30.现代科学技术虽然很发达，但要把两个尺寸做得完全相同是不可能的。 ×31.实际尺寸就是真实的尺寸，简称真值。
一、判断题（请判断下列各小题中的叙述是否正确，正确的Array请在题后的括号中打√，错误的打×，每题1分，计15分） 1. 加工误差只有通过测量才能得到，所以加工误差实质上就是测量误差。（×） 2. 用多次测量取平均值的方法可以减小测量结果中的随机误差。（√） 3. 作用尺寸是由局部实际尺寸和形位误差综合形成的理想边界尺寸。对一批零件来说， 若已知零件给定的尺寸公差值和形位公差值，则可分析计算出零件的作用尺寸。（×） 4. 配合公差越大，则配合越松。（×） 5. 在间隙配合中有可能出现零间隙的状态，而在过渡配合中绝不可能出现零间隙的状态。(×) 6. 某平面对基准平面的平行度误差为0.05mm，则该平面的平面度误差一定不大于0.05mm。（√） 7. 线轮廓度公差带是包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆的圆心 应位于理论轮廓线上。（√）8. 当最大实体要求应用于被测要素时，被测要素的尺寸公差可补偿给形位公差，但形位误 差的最大允许值不能超过图样上给定的形位公差值。(×) 9. Rz参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数全面。（√） 10. 测量与评定表面粗糙度时所必需的一段基准线长度称为取样长度，它可以包含几个评定 长度。(×) 11. 国家标准将滚动轴承内圈内径的公差带规定在零线的下方。（√） 12. 国家标准对普通螺纹除规定中径公差外，还规定了螺距公差和牙侧角公差。(×) 13. 用三针法测量的螺纹中径是螺纹的单一中径。（√） 14. 公法线长度变动是指在齿轮一转范围内，实际公法线的最大值与最小值之差。（√） 15. 齿轮精度越高，齿轮副啮合时的侧隙越小。(×)
-------理工大学 一、填空题 1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。 2．孔和轴的公差带由__________决定大小，由___________决定位置。 3．已知某基准孔的公差为0.013，则它的下偏差为________mm，上偏差为________mm。4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。 5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。 6．孔的最大实体尺寸即孔的________?极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。 7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。 8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级，其中__________级精度最高，__________级精度最低。 9．国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。 10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。 11．圆柱度和径向全跳动公差带的________相同，________不同。 二、判断题（若正确请在题后的括弧内打“√”） 1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。( ) 2．φ30M8／h7和φ30H8／m7的配合性质相同。( ) 3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。( ) 4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。( ) 5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。( ) 6．根据国家标准，滚动轴承内圈内径公差带在零线下方，上偏等于0。( ) 7．测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避 免的。( )
《互换性与技术测量》期末考试试卷附答案 一. 单选题（本大题共10小题，每小题2分，共20分） 1、下列项目中属于齿轮副的公差项目的有___。 A齿向公差B齿轮副切向综合公差C接触斑点 D 齿形公差 2、花键的分度误差，一般用______公差来控制。 A平行度B位置度 C 对称度D同轴度 3、平键联结中宽度尺寸ｂ的不同配合是依靠改变______公差带的位置来获得。 A轴槽和轮毂槽宽度B键宽C轴槽宽度D轮毂槽宽度 4、表面粗糙度的常用评定参数是_____。 A Rz B Ｒa C Ry D Db 5、属于形状公差的有______。 A平行度B平面度C同轴度D倾斜度 6、下列孔轴配合中选用不当的有_____。 A H8／u8 B H6／g5 C G6／h7 D H5／a5 7、下述论述中不正确的是______。 A 一批零件的实际尺寸最大为20．0lmm，最小为19．98mm，则可知该零件的上偏差是十0．01mm，下偏差是—0．02mm。 B j～f的基本偏差为上偏差。 C对零部件规定的公差值越小，则其配合公差也必定越小。 D H7/h6与H9/h9配合的最小间隙相同，最大间隙不同。 8、对公差和偏差的关系，下列说法正确的是______。 A实际偏差愈大，公差愈大B上偏差愈大，公差愈大 C上、下偏差愈大，公差愈大D上下偏差之差的绝对值愈大，公差愈大 9、互换性由_________来保证。 A公差B偏差C配合D基准制 10、国家标准规定矩形花键用（）定心。 A小径B中径C大径D键宽 二、判断题（本大题共10小题，每小题2分，共20分） 11、齿轮传动的振动和噪声是由于齿轮传递运动的不准确性引起的。（） 12、高速动力齿轮对传动平稳性和载荷分布均匀性都要求很高。（） 13、滚动轴承内圈与基本偏差为g的轴形成间隙配合（） 14、滚动轴承国家标准将内圈内径的公差带规定在零线的下方。（） 15、0级轴承应用于转速较高和旋转精度也要求较高的机械中。（） 16、滚动轴承配合，在图样上只须标注轴颈和外壳孔的公差带代号。（） 17、滚动轴承内圈与轴的配合，采用间隙配合。（） 18、平键联接中，键宽与轴槽宽的配合采用基轴制。（） 19、滚动轴承的内圈与轴采用基孔制配合，外圈与外壳孔采用基轴制配合。 20、国标对普通螺纹除规定中径公差外，还规定了螺距公差和牙型半角公差。 三、主观题（本大题共21-27小题，每小题5分，共35分28题25分）
尺寸公差与形位公差习题 一、判断题〔正确的打√，错误的打X〕 1．公差可以说是允许零件尺寸的最大偏差。（） 2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。（） 3．国家标准规定，孔只是指圆柱形的内表面。（） mm的轴，加工得愈靠近基本尺寸就愈精确。（）4．图样标注φ200 -0.021 5．孔的基本偏差即下偏差，轴的基本偏差即上偏差。（） 6．某孔要求尺寸为φ20-0.046 ，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。 -0.067 （） 7．未注公差尺寸即对该尺寸无公差要求。（） 8．基本偏差决定公差带的位置。（） 9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。（） 10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。（） 11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。（） 12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。（） 13．某实际要素存在形状误差，则一定存在位置误差。（） mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任14．图样标注中Φ20+0.021 意确定。（） 15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。（）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。（） 17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。（） 18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。（） 20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。（） 21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。（）
一、填空题 1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。 2．孔和轴的公差带由__________决定大小，由___________决定位置。 3．已知某基准孔的公差为，则它的下偏差为________mm，上偏差为________mm。 4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。 5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。 6．孔的最大实体尺寸即孔的________?极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。 7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。 8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级，其中__________级精度最高，__________级精度最低。 9．国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。 10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。 11．圆柱度和径向全跳动公差带的________相同，________不同。 二、判断题（若正确请在题后的括弧内打“√”） 1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。( ) 2．φ30M8／h7和φ30H8／m7的配合性质相同。( ) 3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。( ) 4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。( ) 5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。( ) 6．根据国家标准，滚动轴承内圈内径公差带在零线下方，上偏等于0。( ) 7．测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避 免的。( ) 8、光滑极限量规通规的基本尺寸等于工件的最大极限尺寸。( ) 9．零件的实际尺寸越接近其基本尺寸就越好。( ) 10．使用的量块数越多，组合出的尺寸越准确。( )
互换性与技术测量试题及答案(4套) 填空题 1、轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。 2、孔和轴的公差带由__________决定大小，由___________决定位置。 3、已知某基准孔的公差为0、013，则它的下偏差为 ________mm，上偏差为________mm。 4、在任意方向上，线的位置度公差带形状是 ________________________，在给定的一个方向上，线的位置度公差带形状是________________________。 5、圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。 6、孔的最大实体尺寸即孔的________?极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。 9、国标规定的表面粗糙度高度参数（名称和代号）有 ________________、________________、________________。 10、根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。 11、圆柱度和径向全跳动公差带的________相同，________不同。
一、判断题（若正确请在题后的括弧内打“√”） 1、零件尺寸的公差等级越高，其基本偏差的绝对值就越小。( ) 2、φ30M8／h7和φ30H8／m7的配合性质相同。( ) 3、作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。( ) 4、直线度公差带一定是距离为公差值t 的两平行平面之间的区域。( ) 5、当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。( ) 7、测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。( ) 8、光滑极限量规通规的基本尺寸等于工件的最大极限尺寸。( ) 9、零件的实际尺寸越接近其基本尺寸就越好。( ) 10、使用的量块数越多，组合出的尺寸越准确。( ) 三、某基孔制配合，基本尺寸为，孔公差为0、039mm，轴公差为0、025mm，已知配合的最小间隙是＋0、009 mm，试确定孔、轴极限偏差，画出孔、轴尺寸公差带图。 四、某仪器已知其标准偏差为σ=±0、002mm，用以对某零件进行4次等精度测量，测量值为67、020、67、019、67、018、67、015mm，试求测量结果。
