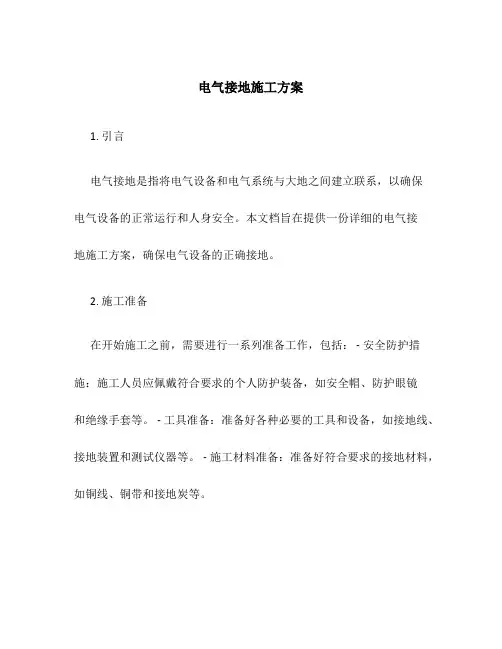

电气接地施工方案
电气( 接地) 施工方案
编制:
校审:
批准:
1、编制说明
2、编制依据
3、施工程序
4、工程概况
5、施工方法和技术要求
6、质量要求和质量保证措施
7、 HSE风险分析, 保证措施, 应急预案
8、资源需求计划
9、附录
1.编制说明
煤气化装置附属设施电气安装工程,设计单位: 。本工程实行工程监理。监理单位: 武汉天元监理有限责任公司。
包括新增变电所、设备、钢结构以及可导电部分的接地安装。设计使用-40×4铜包扁钢作为接地主干线、分支使用-25×4的铜包扁钢, 避雷带使用的是Φ12圆钢, 使用的材质不同, 其安装方法也有所不同。为解决施工中可能遇到的技术难题, 指导正确施工, 保证工程一次交验合格, 特编制本方案。
2、编制依据
1、电气装置安装工程接地装置施工及验收规范( GB50169- )
2、建筑电气工程施工质量验收规范( GB50303- )
3、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范( GB50257－96)
4、电气装置安装工程电缆线路施工及验收规范( GB50168- )
5、建筑物防雷工程施工与质量验收规范( GB50601- )
6、煤气化装置35KV变电所防雷接地平面图10200EE-DW023-0001等施工图, 设计单位: 惠生工程( 中国) 有限公司。
7、厂家提供的施工样本
8、接地装置安装( 03D501-4)
9、建筑物防雷设施安装( 99(07)D501-1)
10、防雷接地安装大件详图10000-EE-DW34-0003
3.施工程序
4.工程概况
煤气化装置电气接地安装工程包括新增变电所、压缩机厂房, 设备、钢结构以及可导电部分的接地安装, 接地系统工作量大。

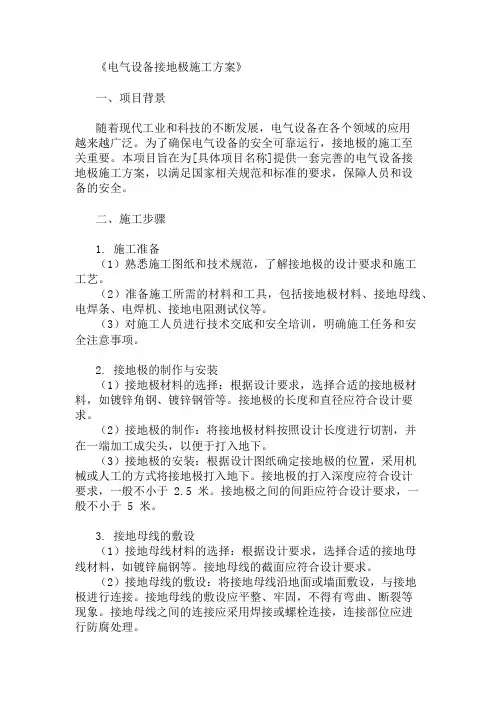

5.施工方法与技术要求
1、接地装置所用材料为铜包扁钢接地线。接地线规格: 装置区接地主干线采用-40×4铜包扁钢, 接地支线采用-25×4, 避雷带采用Φ12的镀锌圆钢, 接地线与预埋钢板之间的连接采用热熔焊, 明配接地线间的连接采用连接卡连接, 连接处均应做防腐处理。
2、各个用电设备的保护接地线采用软铜导线, 接至设备外壳上的接地线规格如下:
1) 接地干线采用-40×4铜包扁钢, 埋地是需穿DN50的硬PVC保护管, 非金属设备外壳接地支线采用-25×4铜包扁钢, 电气设备采用BVR-0.45／0.75型绝缘黄／绿软铜导线, 埋地时须穿DN25的PVC硬管, 导线截面积如下:
操作柱 6mm2
配电箱, 检修电源箱, 控制箱和电控柜 25mm2
5.5KW∠电动机功率≤15KW 16mm2
变压器, 高压开关柜70mm2
电动机≥100KW 70mm2
3、装置区外接地装置深埋为地坪( 整平后) 下0.8米, 装置区内接地深埋为地坪( 整平后) 下0.5米, 接地铜排中心距所在地坪0.3米。
4、电缆桥架需要用厂家提供的联接片连接, 电缆桥架在进入厂房处, 应进行接地, 每层电缆桥架每隔30米采用70 mm2黄／绿软铜导线与接地干线连接
5、保护接地的干线、各种输送管道和类似金属部件、平台、楼梯金属扶手、压形钢板防风墙、雨棚、所有钢平台及围栏等可导电体均做等电位连接。电气设备的金属外壳、支架、设备基础槽钢、工艺设备、管道, 靠近配电装置的金属门和金属遮拦, 电缆桥架及其支架均可靠接地。保护
接地、工作接地、防雷接地及防静电接地系统连成一体, 构成联合接地系统。
6、接地线应防止发生机械损伤和化学腐蚀, 在与道路或管道等交叉及其它可能使接地装置遭受损伤处均安装高强度PVC管加以保护, 接地线在穿过墙壁、楼板和地坪处加装高强度PVC。
7、避雷带利用柱内主筋作引下线, 各引下线均应与钢梁和岩棉夹心板屋面可靠连接, 并与基础内用作接地的钢筋网可靠连接, 接地干线经预埋钢板与柱内作为接地引下线的主筋相连。避雷带采用Φ12圆钢, 地上部分采用压接端子与接地体连接。
8、接地支线在不同的两点及以上与接地网相连接。每个接地装置的接地线以单独的接地线与接地干线相连, 不得在一条接地线中串接几个需要接地的电气装置。
9、接地装置施工时可根据现场实际情况作适当调整, 电气专业必须与土建及地下管网施工密切配合。
10、正常情况下不带电的电气设备金属外壳均应需可靠接地。
11、电气专业必须与土建及地下管网施工密切配合, 接地线的位置可根据现场的实际情况作适当调整。
12、接地线敷设完后的土沟其回填土内不应夹杂有石块和建筑垃圾等, 外取的土壤不应有较强的腐蚀性, 在回填土时应分层夯实, 在山区石质地段后电阻率较高的地段应在土沟中回填100mm净土垫层, 再敷设接地体, 然后用净土夯实回填。
13、明敷接地线的安装应符合以下要求:
1) 接地线的敷设位置应合理, 便于检查, 无碍设备的检修运行巡视。
2) 接地线的安装应美观, 防止因加工方式造成接地线截面积减小, 强度减弱容易生锈。
3) 支持件的距离, 在水平直线部分宜为0.5~1.5米, 垂直部分宜为1.5~3米, 转弯部分宜为0.3~0.5米。
4) 接地线应水平或垂直敷设, 也可与建筑物倾斜结构平行敷设, 在直线段上
室内电气工程施工方案 一、施工顺序1 遵循先土建后设备的原则，根据土建基础—主体—屋面—外墙—其它装修的施工顺序，设备安装的施工顺序基本确定如下：基础接地焊接、配合主体施工进行电气管、管道预埋、设备孔洞预留、避雷引下线焊接—外墙雨水管安装、配线、给排水管道安装、电气及卫生设备安装。在实施过程中，可根据实际情况进行调整，并及时进行接地电阻测试，确保施工质量及工程按时验收。 二、施工流向 主体完成之前，主要是配合土建自下而上进行基础接地焊接，等电位联接引下线焊接、预埋、预留工作，同时配合土建墙体砌筑进行电气配管、管道预埋。主体完成之后电气部分自上而下依次进行等电位联接，配线，灯具及电器件安装，最后进行调试工作。各工种之间应紧密配合，在施工平面上则依土建施工段来划分设备安装的施工段。 三、电气工程工艺流程 （一）准备阶段：图纸会审→设备、材料、加工件计划→设备、材料验收→编制技术方案→施工机具配置。 （二）施工阶段：技术安全交底→配合土建预埋预留→支吊架制作安装→二次配管→电缆电线敷设→配电箱安装→开关、插座、灯具安装→屋面避雷网安装。 @ （三）调试验收阶段：线路检查测试、记录→防雷测试、记录→照明试验→系统试送电→系统检查评审整改→系统送电→验收交工。 四、主要施工方法及技术要求 （一）电气配管及管内穿线工程 1、配管及预埋前，必须熟悉施工图纸，除完全掌握图纸设计功能及敷设途径、方法外，还应与暖通、给排水等有关专业核对图纸，并与土建建筑图详细对照，如发现差错，应及时找设计更正。 2、根据图纸及相关标准编制材料计划。管、箱、盒规格正确。 3、做好管、箱、盒、材料进场验收工作，防止不合格品材料使用在工程中，电管除满足规范要求，还应无严重锈蚀，管内不得有尖锐棱角，箱、盒尺寸符合设计规定。
一、编制依据 1、沈阳市地铁二号线一期工程施工图设计第六篇第八册第七分册北站综合接地（2008年6月）； 2、《交流电气装置的接地》DL/T621-1997； 3、《电气装置安装工程接地装置施工及验收标准》GB50169-92； 4、《接地装置工频特性参数的测量导则》DL475-92 5、本单位施工的上海地铁、北京地铁、深圳地铁等类似工程施工经验总结； 6、国家和建筑行业现行有关地铁、市政工程的施工技术、安全生产、行业管理的规范、规则、标准、文件； 7、沈阳市以及沈阳市地铁建设指挥部有关规定、规则和管理办法； 8、车站现场调查所获得的信息和资料，本单位的施工装备和施工能力。 二、工程概况 本综合接地网只包括接地母排以下的部分，综合接地网为变电所供电设备、车站机电设备、通信信号等弱电设备、公用设施金属管道及金属构件等的接地。由垂直接地体、水平接地体、均压带、接地引上线、接地母排构成。水平接地体、水平均压带、接地引上线均采用TC505(50×5紫铜排)，垂直接地体采用SRB212(Φ25L=2.5m纯铜接地棒)，接地母排采用850×100×10 、1300×100×10（含紧固件）的紫铜排，止水板采用350×350×5（紫铜板），复合绝缘热缩带采用FJRD-50P(厚1.4mm)，接地连接电缆DWZA-YJFY-11×240,电缆头CIAC-TSY-1/1×3。接地电阻不大于0.5欧姆。接地体间采用放热绝缘焊接。
详见图2-1沈阳北站站综合接地网示意图。 三、综合接地网施工方案 3.1 前期的技术准备工作 原材料要求:铜排、铜棒、电缆需有出厂合格证,质量保证书。 元件定位：施工前应对垂直接地体、水平接地体等元件进行测量定位,经测量监理复测确认无误后进入下一道工序。 施工场地：提前做好基坑防排水工作，保证基坑的无水作业，基坑开挖深度需达到设计深度，并对基坑底进行修整。 3.2 施工工艺 水平接地体、水平均压带均采用TC505(50×5紫铜排)。水平接地体与水平均压带位于同一水平面，埋设深度约为底纵梁底以下0.6m，如无底纵梁，则在垫层底以下0.6m。水平接地体铜排立放,沿车站环向布置,水平均压带铜排平放，将水平接地体内部分成6m×10.15m网格。 详见图3.2-1综合接地网平面布置图。 垂直接地体采用SRB212(Φ25L=2.5m纯铜接地棒) ，间距为6m，埋深为2.5m。施工时直接打入地下，使其与土壤密切接触。再用电阻率低的土壤回填夯实。详见图3.2-2垂直接地体敷设断面示意图。 图3.2-2垂直接地体敷设断面示意图
脱硫系统接地专项施工方案 一、编制依据： （一）、施工图纸：大唐吉木萨尔五彩湾北一发电有限公司2×660MW超超临界机组烟气脱硫工程 （1）《室外接地体平面布置图》（YQH1667S-D0801-02） （2）《室外暗装断接卡子做法》（YQH1667S-D0801-03）（二）主要规程、规范 （1）《建筑工程施工质量验收统一标准》（GB50300-2001） (2)《建筑电气工程施工质量验收规范》（GB50303-2002） (3)《建筑物防雷设施安装》（99D501-1,9999(03)D501-1） (4)《利用建筑物金属做防雷及接地装置安装》（03D501-3） （5）《电气装置安装工程接地装置施工及验收规范》（DL/T475-2006）（6）《电力建设安全工作规范（火力发电厂）》(DL5009-2002) （7）《电气装置安装工程母线装置施工及验收规范》 （GB50149-2010） （8）《电气装置安装工程电气设备交接试验标准》 (GB50169-92) 二、工程概况： 大唐准东五彩湾北一电厂位于新疆昌吉市吉木萨尔县五彩湾工业园
内，距五彩湾镇约30km。大唐准东五彩湾北一电厂（2*660MW）超超临界机组烟气脱硫工程包括SO吸收系统、烟气系统、制浆系统、脱水系统、水工系统、事2故浆液系统、工艺水系统、湿式电除尘器系统。配电系统包括工作接地、防雷接地、弱电系统接地包括重复接地及共用接地装置。 三、施工组织机构及劳动力组织 1、组织机构图 大唐吉木萨尔五彩湾北一发电有限公司2×660MW超超临界机组烟气脱硫工程防雷接地施工组织机构图
水电班班长：肖洪海 施工作业班组 、劳动力组织2 作业人员表：
防雷接地系统安装专项施工方案 分部分项工程名称：建筑电气——防雷接地系统安装 一、设计意图 本工程按二类防雷建筑物设计防雷装置。防雷与工频共用一个接地体，要求接地电阻检测值不大于1Ω。利用基础桩基主筋、地梁与底板钢筋网作接地体，接地体必须饱和焊接形成可靠的电报通路。 所有基础地梁应保证两根≥φ12主钢筋电气连续贯通，并与桩承台台面环形接地体采用φ10圆钢搭接连通，焊口单面焊焊缝长120mm,双面焊缝长60mm，保证电气连续贯通。利用立柱内二根≥φ16对角主筋（剪力墙内至少两根φ12立筋）作为防雷引下线。引下线采用两根φ10圆钢分别和基础接地系统搭接连通，焊口单面焊焊缝长。采用40*4热镀锌扁钢，暗敷在部分基础地梁内将水平接地体，垂直接地体连续贯通组成联合接地系统。 接地系统引出，采用200*200*90钢盒暗埋于墙（或100*100*60钢盒暗埋于柱）内，钢盒内预留80*50*5端子板，并用40*4热镀锌扁铁与接地系统可靠焊通。接地系统测试点采用63*63*5角钢预埋于立柱内（与柱外侧平），预埋角钢同引下线可靠焊通，下口距室外地坪500mm。 将建筑物内的各种竖向金属管道、金属构架每层(每层预留63*63*5角钢与结构主钢筋焊通)与防雷系统连通。所有进出大厦的金属管道皆与就近接地系统连通，做总等电位连接。 屋面避雷带采用25*4镀锌扁钢女儿墙压顶上明装，采用支撑卡与女儿墙压顶固定，卡间水平间距1.0米；接闪器与防雷引下线间用25*4热镀锌扁钢焊接贯通。将各层的金属门窗框架、阳台、金属栏杆、面积较大的金属装饰物以及金属结构物等就近与防雷引下线或楼层均压环搭接连通。玻璃幕墙的金属支撑架从一层开始每层就近与防雷引下线、楼层均压环连接。 本建筑的防雷接地装置与电气设备的保护接地、工作接地共用接地系统，其接地电阻不大于1Ω。 二、施工要素及施工工艺流程 具备完整的设计文件并充分领悟文件意图；施工操作人员及检测人员必须持证上岗；接地电阻
目录 1、编写依据 2、工程概况及工程量 3、作业准备工作及条件 4、作业程序与施工技术措施及工艺要求 5、作业的质量要求 6、针对施工安全、环境条件，提出的防护盒文明施工标准及措施 7、提示出现危险及紧急情况时具有针对性的预防与应急措施 8、施工危险因素和环境因素辨识及控制对策表
1、工程概况及工程量 1.1工程概况: 上海环保工程成套有限公司石家庄高新热电厂4x75th+1x220th机组烟气脱硫工程，本工程建设规模为5台锅炉采用5炉3塔（按一期2台75t/h 、二期2台75t/h 各设一塔，二期1台220t/h单独一塔）布置方式。 1.2主要工程量 垂直接地极制作安装(Φ50×5 L=2.5m)：32支 一次接地干线敷设(-70×7)：800米 二次接地干线敷设(-40×6)：1500米 2、编写依据： 2. 1 设计院提供的施工图纸. 2.2《电气装置安装工程质量检验及评定工程》DL/T5161.6--2002 2.3《电气安装工程接地装置施工及验收规范》GB50169--2006 2. 4《电力建设安全工作规程》第1部分火力发电厂DL5009.1--2009 2. 5《工程建设标准性强制条文》--2009 2. 6建设单位有关标准和管理程序 3、作业准备工作及条件 3.1作业人员的质量 3.1.1施工组长能够熟练掌握该项目的施工程序和作业方法。 3.1.2施工人员要有良好的安全、质量意识,服从分配、听从指挥,具备该项目的专业技能。3.1.3焊接人员必须有上岗证。 3.2作业机械、仪器、仪表的要求 为保证工作顺利进行，应该使用经检验合格的工具，施工中所用的计量器具，仪表必须经检定部门检验合格，方可使用。
目录 1编制说明 (1) 1.1编制目的 (1) 1.2编制依据 (1) 1.3质量目标 (1) 2工程概况 (1) 2.1周边环境概况 (1) 2.2设计概况 (2) 3施工部署 (2) 4施工组织管理 (2) 5施工进度计划 (3) 6材料机具劳动力计划 (3) 6.1材料计划表 (3) 6.2施工机械准备 (4) 6.3劳动力组织 (4) 7综合接地施工 (5) 7.1施工准备 (5) 7.2工艺流程 (5) 7.3施工工艺 (5) 7.3.1接地材料进场验收及现场准备 (5) 7.3.2接地体的加工 (6) 7.3.3测量定位 (6) 7.3.4沟槽开挖、钻孔 (6) 7.3.5接地体的安装、焊接 (6) 7.3.6接地体敷设、降阻剂的包裹及回填 (8) 7.3.7接地引出装置施工 (9) 7.3.8接地网测试 (11) 8成品、半成品保护措施 (13) 9质量保证措施 (13)
9.1质量管理措施 (13) 9.2质量管理组织机构 (14) 9.3质量控制要点 (14) 9.3.1放热焊常见问题及处理 (14) 9.3.2施工过程控制 (15) 10安全文明施工与环境保护 (15) 10.1安全文明施工保证措施 (15) 10.2安全文明施工管理组织机构 (16) 10.3环境保护 (16) 11附图 (16)
1编制说明 1.1编制目的 （1）保证奥体中心站综合接地施工的质量、工期、成本； （2）保障奥体中心站综合接地施工期间的安全文明施工； 1.2编制依据 （1）《奥体中心站综合接地网施工图》； （2）《地铁设计规范》GB50157—2013； （3）《交流电气装置的接地》DL/T621-1997； （4）《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）； （5）《接地装置工频特性参数的测量导则》DL475-2006； （6）《交流电气装置的接地设计规范》GB/T50065-2011； （7）《常州市轨道交通1号线一期工程奥体中心站岩土工程勘察报告》； （8）《地下铁道工程施工及验收规范》（GB50299-2003）； （9）承包合同相关条文； （10）施工现场调查及咨询所获得的有关资料； （11）现有的施工技术水平、施工管理水平、机械设备配备能力。 1.3质量目标 1、本工程综合接地系统为“合格”； 2、质量检验评定100%合格； 3、保证资料完整、齐全、合格。 2工程概况 2.1周边环境概况 奥体中心站位于常州中心城区晋陵北路与龙锦路交叉口处，跨龙锦路沿东西向敷设于晋陵北路下方，其车站站位北侧为常发豪庭花园，南侧为常州体育学校及欧迪办公楼，西侧紧邻常州市新北区实验中学，东北侧为16层常州华美达国际大酒店。 奥体中心站周边环境示意图如下图所示：
东原北碚蔡家项目3-1期 重庆庆华建设工程有限公司二零一八年三月
第一章编制依据及执行规范 一、编制依据 1、东原北碚蔡家项目3-1期设计施工蓝图以及《施工组织设计》。 2、东原北碚蔡家项目3-1期《建设工程施工合同》。 3、《建筑施工安全检查标准》（JGJ59-2011）； 4、《建筑施工高处作业安全技术规范》（JGJ80-91）。 5、国家和地方现行施工验收规范、操作规程、质量检验评定标准和安全检查标准。 6、2002年国家颁发的《建设工程施工强制性条文—房屋建筑部分》、《建设工程质量管理条例》。 7、《重庆市建设工程质量通病防治要点》2009版 8、重庆市城乡建设委员会《关于印发重庆市住宅工程质量通病预防措施的通知》（渝建[2012]301 号） 二、执行规范 本工程施工应执行的现行施工及验收规范、技术规程、技术标准及检验评定标准，并严格执行。 《建筑工程施工质量验收统一标准》（GB50300-2001） 《建筑电气工程施工质量验收规范》（GB50303-2002） 国标图集《等电位联结安装》 02D501-2 《钢筋焊接及验收规程》（JGJ18-2012） 《电气装置安装工程接地装置施工及验收规》（GB50169-2006） 《建筑电气照明装置施工与验收规范》（GB50617-2010） 《建设工程施工现场用电安全规范》（GB50194-93） 第二章工程概况 原北碚蔡家项目3-1期项目用地属于北碚蔡家组团，位于北碚区蔡家嘉景大道附近。本项目东侧紧临嘉陵江，北距嘉悦大桥约2公里；西面为
自然山地，南面与中央公园紧密连接。本工程为商住楼，包括高层2栋、地下车库3层、临街商业门面三层、内部道路、管网、挡墙等附属工程,建筑物室外地面以上最大高度约为81米，建筑总面积约为47980.26平方米，其中车库建筑面积约为11200.00平方米，商业建筑面积约为6862.00平方米，高层建筑面积约为29918.26平方米。本工程建设单位为重庆东原创博房地产开发有限公司，监理单位为重庆林鸥监理咨询有限公司，勘察单位为中国建筑西南勘察设计研究院有限公司，设计单位为长夏安基建筑设计有限公司，施工单位为重庆庆华建设工程有限公司，由重庆市北碚区建筑工程质量监督站全程进行质量监督,重庆市北碚区建筑工程安全监督站全 程进行安全监督。
目录 １、编写依据 2、工程概况及工程量 3、作业准备工作及条件 ４、作业程序与施工技术措施及工艺要求 ５、作业得质量要求 6、针对施工安全、环境条件,提出得防护盒文明施工标准及措施 7、提示出现危险及紧急情况时具有针对性得预防与应急措施 8、施工危险因素与环境因素辨识及控制对策表 1、工程概况及工程量 1。1工程概况: 上海环保工程成套有限公司石家庄高新热电厂４x75th+１x2２０th机组烟气脱硫工程,本工程建设规模为5台锅炉采用5炉3塔(按一期2台7５t／h 、二期2台75t／h 各设一塔,二期1台2２0t/h单独一塔)布置方式。 １.2主要工程量 垂直接地极制作安装(Φ50×5 L=2。５m): 32支 一次接地干线敷设(-7０×７): 8０0米 二次接地干线敷设(－４0×6): 15００米 2、编写依据: ２、１设计院提供得施工图纸、 2.2《电气装置安装工程质量检验及评定工程》 DL/T５161、6—-2002 2.３《电气安装工程接地装置施工及验收规范》 GB50１６9－－2００6 2。 4《电力建设安全工作规程》第1部分火力发电厂DL5009.１--2009 ? 2、5《工程建设标准性强制条文》—-2０09 2、６建设单位有关标准与管理程序 3、作业准备工作及条件 ３、１作业人员得质量 3.１、1施工组长能够熟练掌握该项目得施工程序与作业方法。 3.1。2施工人员要有良好得安全、质量意识,服从分配、听从指挥,具备该项目得专业技能。 3、1。3焊接人员必须有上岗证。
3.2作业机械、仪器、仪表得要求 为保证工作顺利进行,应该使用经检验合格得工具,施工中所用得计量器具,仪表必须经检定部门检验合格,方可使用。 4 4.1 从供应科领出得镀锌扁钢进行清点,核对型号无误后进行验收。合理选择扁钢得存放地点,以免扭曲变形。 ４。２室外接地线、接地极得安装、 ４、２.１垂直接地极采用φ５0×５得热镀锌瓦斯管制作,长度为2、5米,并割一便于打入得斜口,将接地极垂直打入挖好得接地沟道内,顶部埋设深度为０、8米。接地极得位置按设计图纸布置,集中接地极间最小距离不小于5米、 4。2.2屋外接地母线均采用－７0×７镀锌扁钢。焊接时,扁钢搭接长度不小于120mm。埋设深度为0.８米,距厂房基础得水平距离不小于1、5米。所有焊口涂防腐漆处理,并在引入线位置涂刷接地标志。 4、3 室内接地装置得安装。 4.3、1在土建砌墙施工前,将室外接地干线穿入φ80钢管引入室内,预埋零米下方,至少有2个引入点。 ４.3。2室内接地线采用—40×6得镀锌扁钢。屋内接地干线地面—350ｍm暗敷,每根框架柱子引上500mｍ接地端子,各配电间室内引上接地带,根据室内大小设置2－6处,所有引上接地带设计专用母线接地柱、接地线穿墙或穿楼板得地方用φ80得瓦斯管保护。按规定间距固定于墙壁,整齐均匀,弯曲处固定件间距符合要求、 4。３、3 将扁钢平直,并将若干根弯成弧形扁钢,用于建筑物伸缩缝处。 4、３、4 沿高度线将接地扁钢侧立焊接于固定支持件上,焊接牢固,安装高度、弯曲半径符合要求,焊接长度符合要求,按适当部位安装接线端子Ｍ1２×35镀锌螺栓。 4。3。5上引线沿柱子敷设,每层不少于2根,各层之间采用焊接,焊接搭接长度符合要求。
目录 一、编制依据 (1) 二、工程概况 (1) 三、主网施工流程图 (2) 四、施工工艺总体要求 (2) 五、施工组织安排 (4) 六、主要施工方法 (4) 1．施工准备 (4) 2．施工方法 (4) 七、质量控制 (8) 1．质量控制目标及要求 (8) 2．质量检查 (8) 3．创优措施 (9) 八、安全文明施工 (11) 九、接地工程施工危险点分析及预控措施 (12) 十、成品保护措施 (13)
一、编制依据 1、《1000kV晋东南（长治）站扩建工程管理实施规划》 2、《1000kV晋东南（长治）站扩建工程创优实施细则》 3、《1000kV晋东南（长治）站扩建工程质量通病防治措施》 4、《电气装置安装工程施工及验收规范》(GB50169—2006) 5、《交流电气装置的接地》（DL/T621—1997） 6、1000kV 变电站接地技术规范（Q／GDW 278-2009） 7、《钢筋焊接及验收规程》（JGJ18-2003） 8、《国家电网公司输变电工程达标投产考核办法（2005年版）》 9、《国家电网公司输变电优质工程评选办法（2008年版）》 10、《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全〔2007〕25号） 11、《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（基建质量〔2010〕322号） 12、《国家电网公司输变电优质工程考核项目及评分标准库（2009版）》 13、1000kV晋东南（长治）站扩建工程图纸《防雷接地》卷册 二、工程概况 本站接地设计形式采用网络式接地网，本次扩建经计算并考虑与前期一致，主地网水平接地体采用-70×10热镀锌扁钢，垂直接地极采用D50的热镀钢管，水平接地网埋设深度为 1.0m，接地网外缘各角应做成圆弧形。各继电小室接地干线为-40×4铜排。本期扩建部分接地网应与上期地网可靠连接形成一个整体地网。终期接地电阻值为0.101欧姆。
东原北碚蔡家项目3-1期重庆庆华建设工程有限公司 东原北碚蔡家项目3-1期 重庆庆华建设工程有限公司 二零一八年三月
第一章编制依据及执行规范 一、编制依据 1、东原北碚蔡家项目3-1期设计施工蓝图以及《施工组织设计》。 2、东原北碚蔡家项目3-1期《建设工程施工合同》。 3、《建筑施工安全检查标准》（JGJ59-2011）； 4、《建筑施工高处作业安全技术规范》（JGJ80-91）。 5、国家和地方现行施工验收规范、操作规程、质量检验评定标准和安全检查标准。 6、2002年国家颁发的《建设工程施工强制性条文—房屋建筑部分》、《建设工程质量管理条例》。 7、《重庆市建设工程质量通病防治要点》2009版 8、重庆市城乡建设委员会《关于印发重庆市住宅工程质量通病预防措施的通知》（渝建[2012]301 号） 二、执行规范 本工程施工应执行的现行施工及验收规范、技术规程、技术标准及检验评定标准，并严格执行。 《建筑工程施工质量验收统一标准》（GB50300-2001） 《建筑电气工程施工质量验收规范》（GB50303-2002） 国标图集《等电位联结安装》02D501-2 《钢筋焊接及验收规程》（JGJ18-2012） 《电气装置安装工程接地装置施工及验收规》（GB50169-2006） 《建筑电气照明装置施工与验收规范》（GB50617-2010） 《建设工程施工现场用电安全规范》（GB50194-93） 第二章工程概况 原北碚蔡家项目3-1期项目用地属于北碚蔡家组团，位于北碚区蔡家
嘉景大道附近。本项目东侧紧临嘉陵江，北距嘉悦大桥约2公里；西面为自然山地，南面与中央公园紧密连接。本工程为商住楼，包括高层2栋、地下车库3层、临街商业门面三层、内部道路、管网、挡墙等附属工程,建筑物室外地面以上最大高度约为81米，建筑总面积约为47980.26平方米，其中车库建筑面积约为11200.00平方米，商业建筑面积约为6862.00平方米，高层建筑面积约为29918.26平方米。本工程建设单位为重庆东原创博房地产开发有限公司，监理单位为重庆林鸥监理咨询有限公司，勘察单位为中国建筑西南勘察设计研究院有限公司，设计单位为长夏安基建筑设计有限公司，施工单位为重庆庆华建设工程有限公司，由重庆市北碚区建筑工程质量监督站全程进行质量监督,重庆市北碚区建筑工程安全监督站全程进行安全监督。 本工程施工范围包括：基础、主体、楼地面、屋面、门窗总包管理及配合、室内外初装饰、给排水、电气、有关的预留预埋和配合（如暖通等）。室外管网工程、环境挡墙工程及合同协议约定相关内容。 第三章防雷接地施工 第一节安装工程设计概况 根据建设单位交底要求、施工图纸设计和施工合同要求，本工程电气安装内容主要包括电气工程、生活给排水及消防给水系统安装。 1、电气工程设计内容：本工程电气设计包括低压配电动力照明系统、防雷接地系统及自动报警、电视电话弱电系统。电源由车库内配电室引入，包括各种低压配电柜和箱安装，低压配电设备箱包括各种双电源箱、电机

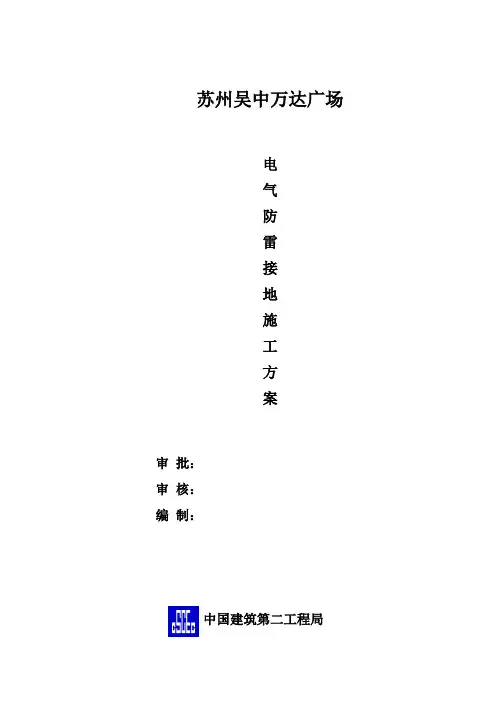

苏州吴中万达广场 电 气 防 雷 接 地 施 工 方 案 审批： 审核： 编制：
