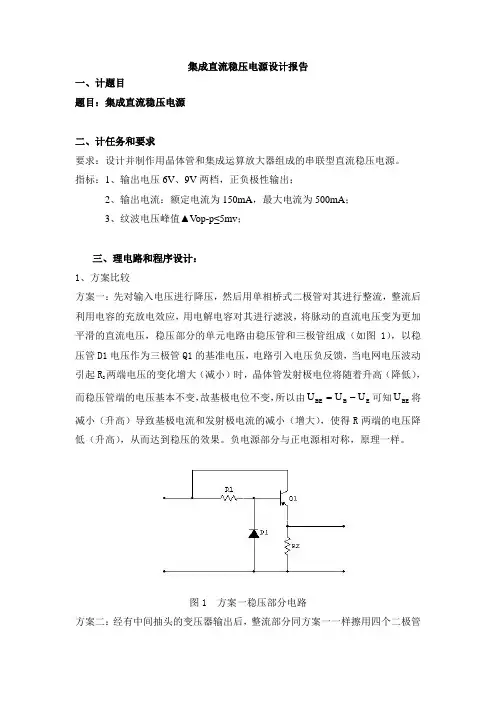

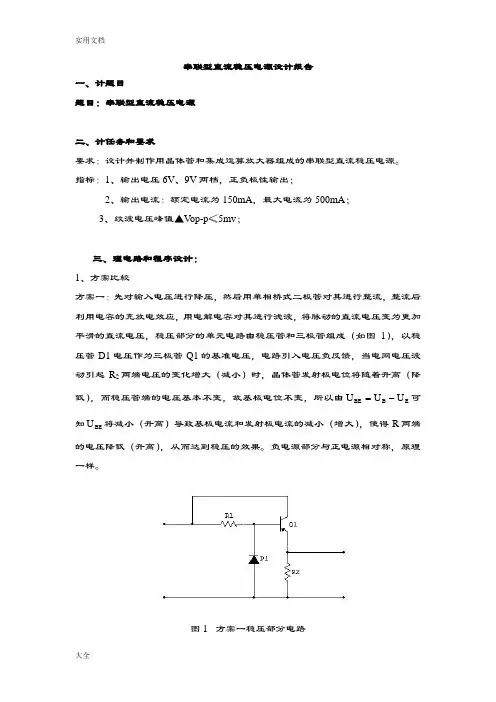

集成直流稳压电源设计报告
一、计题目
题目：集成直流稳压电源
二、计任务和要求
要求：设计并制作用晶体管和集成运算放大器组成的串联型直流稳压电源。
指标：1、输出电压6V、9V 两档，正负极性输出；
2、输出电流：额定电流为150mA，最大电流为500mA；
3、纹波电压峰值▲Vop-p≤5mv；
三、理电路和程序设计：
1、方案比较
方案一：先对输入电压进行降压，然后用单相桥式二极管对其进行整流，整流后利用电容的充放电效应，用电解电容对其进行滤波，将脉动的直流电压变为更加平滑的直流电压，稳压部分的单元电路由稳压管和三极管组成（如图 1），以稳压管 D1 电压作为三极管 Q1 的基准电压，电路引入电压负反馈，当电网电压波动引起 R
2
两端电压的变化增大（减小）时，晶体管发射极电位将随着升高（降低），
而稳压管端的电压基本不变，故基极电位不变，所以由U
BE = U
B
- U
E
可知U
BE
将减小（升高）导致基极电流和发射极电流的减小（增大），使得 R 两端的电压降低（升高），从而达到稳压的效果。负电源部分与正电源相对称，原理一样。
图1 方案一稳压部分电路
方案二：经有中间抽头的变压器输出后，整流部分同方案一一样擦用四个二极管
组成的单相桥式整流电路，整流后的脉动直流接滤波电路，滤波电路由两个电容
组成，先用一个较大阻值的点解电容对其进行低频滤波，再用一个较低阻值的陶瓷
电容对其进行高频滤波，从而使得滤波后的电压更平滑，波动更小。滤波后的电路接接稳压电路，稳压部分的电路如图 2 所示，方案二的稳压部分由调整管，比较放大电路，基准电压电路，采样电路组成。当采样电路的输出端电压升高（降低）时采样
电路将这一变化送到 A 的反相输入端，然后与同相输入端的电位进行比较放大，
运放的输出电压，即调整管的基极电位降低（升高）；由于电路采用射极输出形式，所以输出电压必然降低（升高），从而使输出电压得到稳定。
图2 方案二稳压部分单元电路
对以上两个方案进行比较，可以发发现第一个方案为线性稳压电源，具备基本的稳压效果，但是只是基本的调整管电路，输出电压不可调，而且输出电流不大，而
第二个方案使用了运放和调整管作为稳压电路，输出电压可调，功率也较高，可
以输出较大的电流。稳定效果也比第一个方案要好，所以选择第二个方案作为本次课程设计的方案。
2、电路框图
整体电路的框架如下图所示，先有 22V-15V 的变压器对其进行变压，变压后再对
其进行整流，整流后是高低频的滤波电路，最后是由采样电路、比较放大电路和基
准电路三个小的单元电路组成的稳压电路，稳压后为了进一步得到更加稳定的电压，在稳压电路后再对其进行小小的率波，最后得到正负输出的稳压电源。
3、电路设计及元器件选择； （1）、变压器的设计和选择
本次课程设计的要求是输出正负 9 伏和正负 6 负的双电压电源，输出电压较低，而一般的调整管的饱和管压降在 2-3 伏左右，由U CE = U Imax - U Omin ， U CE
为饱和管压降，而U Imax =9V 为输出最大电压， U Omin 为最小的输入电压，以饱和管压降
U CE =3 伏计算，为了使调整管工作在放大区，输入电压最小不能小于 12V ，为保险起见，
可以选择 220V-15V 的变压器，再由 P=UI 可知，变压器的功率应该为 0.5A ×9V=4.5w ，所以变压器的功率绝对不能低于 4.5w ，并且串联稳压电源工作时 产生的热量较大，效率不高，所以变压器功率需要选择相对大些的变压器。结合市场上常见的变压器的型号，可以选择常见的变 压范围为 220V-15V ，额定功率 12W ，额定电流 1A 的变压器。
（2）、整流电路的设计及整流二极管的选择
由于输出电流最大只要求 500mA ，电流比较低，所以整流电路的设计可以选择常见的单相桥式整流电路，由 4 个串并联的二极管组成，具体电路如图 3 所示。
图 3 单相桥式整流电路
正 极滤波电路
稳压 电路
比较放大
基准电压
采 样电路
输 出滤 波 正极输出端
电 路
变 压电路 全 波整流
共地端
负 极滤波电路
稳压 电路 比较放大
采 样电路
输 出滤波电路
负极输出端
基准电压
二极管的选择：当忽略二极管的开启电压与导通压降，且当负载为纯阻性负载时，我们可以得到二极管的平均电压为U o( AV ) ：
U = 1
2U sin t ?d ()t =
2 2U2
=0.9U
o( AV ) ?0 2 2
其中U2 为变压器次级交流电压的有效值。我们可以求得U o( AV ) =13.5v。
对于全波整流来说，如果两个次级线圈输出电压有效值为U2，则处于截止状态的二极管承受的最大反向电压将是2 2U2，即为34.2v
考虑电网波动（通常波动为10%，为保险起见取30%的波动）我们可以得到
U o( AV ) 应该大于19.3V，最大反向电压应该大于48.8V。在输出电流最大为500mA 的情况下我们可以选择额定电流为 1A，反向耐压为 1000V 的二极管 IN4007.
（3）、滤波电容的选择
当滤波电容C1偏小时，滤波器输出电压脉动系数大；而C1偏大时，整流二极管导通角θ偏小，整流管峰值电流增大。不仅对整流二极管参数要求高，另一方面，整流电流波形与正弦电压波形偏离大，谐波失真严重，功率因数低。所以电容的取值应当有一个范围，由前面的计算我们已经得出变压器的次级线圈电压为
15V，当输出电流为 0.5A 时，我们可以求得电路的负
载为 18 欧，我们可以根据滤波电容的计算公式：
T
C=(3～5)
2R
L
来求滤波电容的取值范围，其中在电路频率为 50HZ
的情况下， T 为 20ms 则电容的取值范围为 1667-
2750uF，保险起见我们可以取标准值为 2200uF 额定
电压为 35V 的铝点解电容。
另外，由于实际电阻或电路中可能存在寄生电感
和寄生电容等因素，电路中极有可能产生高频信号，
所以需要一个小的陶瓷电容来滤去这些高频信号。我
们可以选择一个 104 的陶瓷电容来作为高频滤波电容。滤波电路如上图。
R =
U （4）、稳压电路的设计
稳压电路组要由四部分构成：调整管，基准稳压电路，比较放大电路，采样电路。当采样电路的输出端电压升高（降低）时采样电路将这一变化送到 A 的反相输入端，然后与同相输入端的电位进行比较放大，运放的输出电压，即调整管的基极电位降低（高）；由于电路采用射极输出形式，所以输出电压必然降低 （升高），从而使输出电压得到稳定。由于输出电流较大，达到 500mA ，为防止电流过大烧坏调整管，需要选择功率中等或者较大的三极管，调整管的击穿电流必须大于 500mA ，又由于三极管 CE 间的承受的最大管压降应该大于 15-6=9V ，考虑到 30%的电网波动，我们的调整管所能承受的最大管压降应该大于 13V ，最小 功率应该达到P ≥ I （L 1.1U 1 - U 0min ）
=6.5W 。我们可以选择适合这些参数，并且在
市场上容易买到的中功率三极管 TIP41，它的最大功率为 60W,最大电流超过 6A ， 所能承受的最大管压降为 100V ，远远满足调整管的条件。负极的调整管则选择与之相对应的的中功率三极管 TIP42。基准电路由 5.1V 的稳压管和 4.7V 的保护电阻组成。由于输出电压要求为 6 伏和 9 伏，如果采样电路取固定值则容易造成误差，所以采样电阻最好应该做成可调的，固采样电路由两个电阻和一个可调电阻组成，根据公式：
?R
max D D
求出。其中R D 为运放正反相输入端的电阻， ?R 为输出端正极（负极）与共地端之间的
电阻 ，U D 为稳压管的稳压值。固可以取 330、和 1.5k 的固定电阻置于 1k 的滑阻两旁避免
当滑R D 为 0.所以根据此公式可求的电路的输出电压为 5.772-9.622V 。可以输出 6V 和 9V 的
电压，运放选用工作电压在 15V 左右前对电压稳定性要求不是很高的运放，由于 uA741 的工作电压为正负 12V-正负 22V ，范围较大，可以用其作为运放，因为整流后的电压波动不是很大，所以运放的工作电源可以利用整流后的电压来对其进行供电。正稳压电路的正极和负极分别如下图
U
为了使输出电压更稳定，输出纹波更小，需奥对输出端进行再次滤波，可在输出端接一个 10uf 的点解电容和一个 103 的陶瓷电容，这样电源不容易受到负载的干扰。使得电源的性质更好，电压更稳定，
四、画出系统的电路总图
正负输出的可调的最大值和最小值电压数据如下图：
理论值为
±
5.772V -±9.66V ，而实际
的测量值是在± 5.8V -±10.45V ，造
成0.89V 的可调误差，原因是由于可调
电阻的实际调节范围偏大，导致输出电
压偏大。
调节可变电阻，可以得到课程设计所要求输出的6V 和9V 的电压，仿真数据如下：
电路输出直流电的波形图如下图
电压的直流电波形为标准的直线，达到设计的要求
而实际测量时也是这样，输出波形基本为一条直线
电路输出纹波波形
纹波电压在2.5mV 左右，比要求的5mV 要低，而实际测量时，纹波的电压只有0.9mV，远远低于所要求的5mV，所以符合要求。
六总结
本课程设计运用了模拟电路的基本知识，通过变压，整流，滤波、稳压等步骤，输出理
论可变范围为5.772V-9.622V 而实际可调范围为5.78V-10.45V 的正负直流稳压电源。总结如下：
优点：该电路设计简单。输出电压稳定，纹波值小，而且使用的元件较少，经济实惠，输出功率大，调整管可承受的范围也很大，。
缺点：电压缺少一个保护电路，当电路由于偶然原因出现高的电压脉冲时，有可能对电路
造成危害，使得电路故障率提高。
改进：可以在稳压电路那里再接一个过保护电路电路。减少接电或断电时产生的瞬间高电压对电路元件的破坏。另外，ua741 芯片较为古老，性能不稳定，已跟不上时代的需要所以运放可以重新选择性能更好，更稳定的芯片。
心得体会：通过这次课程设计，我对于模电知识有了更深的了解，尤其是对与线性直流稳压电源方面的知识有了进一步的研究。同时实物的制作也提升了我的动手能力，实践能力得到了一定的锻炼，加深了我对模拟电路设计方面的兴趣。理论与实践得到了很好的结合。
