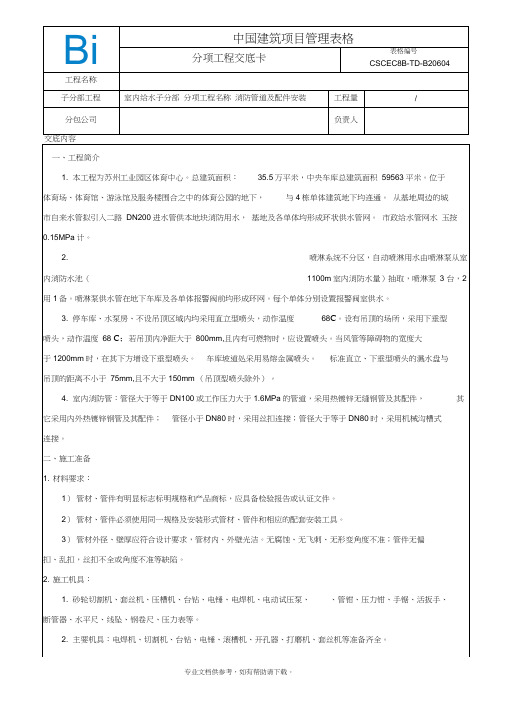

分项工程交底卡CSCEC8B-TD-B20604
工程名称
子分部工程消防管道及配件安装工程量/ 室内给水子分部分项工程名称分包公司负责人
交底内容
一、工程简介
1. 本工程为苏州工业园区体育中心。总建筑面积：35.5万平米，中央车库总建筑面积59563平米。位于体育场、体育馆、游泳馆及服务楼围合之中的体育公园的地下，与4栋单体建筑地下均连通。从基地周边的城市自来水管拟引入二路DN200进水管供本地块消防用水，基地及各单体均形成环状供水管网。市政给水管网水压按0.15MPa计。
2.喷淋系统不分区，自动喷淋用水由喷淋泵从室内消防水池（1100m 室内消防水量）抽取，喷淋泵3台，2用1备。喷淋泵供水管在地下车库及各单体报警阀前均形成环网。每个单体分别设置报警阀室供水。
3.停车库、水泵房、不设吊顶区域内均采用直立型喷头，动作温度68℃。设有吊顶的场所，采用下垂型喷头，动作温度 68℃；若吊顶内净距大于 800mm，且内有可燃物时，应设置喷头。当风管等障碍物的宽度大于 1200mm 时，在其下方增设下垂型喷头。车库坡道处采用易熔金属喷头。标准直立、下垂型喷头的溅水盘与吊顶的距离不小于 75mm，且不大于150mm （吊顶型喷头除外）。
4.室内消防管：管径大于等于DN100或工作压力大于1.6MPa的管道，采用热镀锌无缝钢管及其配件，其它采用内外热镀锌钢管及其配件；管径小于DN80时，采用丝扣连接；管径大于等于DN80时，采用机械沟槽式连接。
二、施工准备
1.材料要求：
1）管材、管件有明显标志标明规格和产品商标，应具备检验报告或认证文件。
2）管材、管件必须使用同一规格及安装形式管材、管件和相应的配套安装工具。
3）管材外径、壁厚应符合设计要求，管材内、外壁光洁。无腐蚀、无飞刺、无形变角度不准；管件无偏扣、乱扣，丝扣不全或角度不准等缺陷。
2. 施工机具：
1.砂轮切割机、套丝机、压槽机、台钻、电锤、电焊机、电动试压泵、、管钳、压力钳、手锯、活扳手、断管器、水平尺、线坠、钢卷尺、压力表等。
2.主要机具：电焊机、切割机、台钻、电锤、滚槽机、开孔器、打磨机、套丝机等准备齐全。
.
.
.
.
分项工程交底卡CSCEC8B-TD-B20604
工程名称
/ 子分部工程消防管道及配件安装工程量分项工程名称室内给水子分部
分包公司负责人
．施工前对班组进行详细交底。4 三、施工工艺 1.热镀锌钢管丝接安装 1）按照施工图尺寸进行管道切割，断管后将管口断面的毛刺清除干净；螺纹规整，4次。次、DN70mm以上套丝3－DN402）
按管径尺寸分次套丝，DN40mm以下套丝2次、－50mm套丝3 10%的断丝和缺扣。无毛刺、乱丝，不应有超过管道与管件连接应采用标准螺纹，管道与阀门连接应采用短螺纹，管道与设备连接应采用长螺纹。3)
螺纹连接应紧密牢固，在丝扣处涂防锈密封胶加聚四氟乙烯生料带后带入管件，然后用管钳将管件一次拧4)
扣，并做好外漏螺纹的防腐处理。紧，使丝扣外露2－3 热镀锌钢管沟槽连接2.沟槽接头要用专用压槽机加工成型，管道应处于水平位置，严禁管道出现纵向位移和角位移，不应损1)
坏管道镀锌层及内壁各种涂层或内衬层。 2) 去掉断口残留物，磨平管口，确保密封面无损伤。
3) 沟槽接头安装前应检查密封圈规格正确，在密封圈外部和内部密封唇上涂薄薄一层润滑剂。用扳手均匀轮换同步进行拧紧螺母，确认卡箍凸边全部卡进沟槽内，拧紧螺栓，最后检查上下卡表面4)
是否靠紧，不存在间隙为止。 3. 管道与设备配件法兰连接法兰不应埋入地下或安装在套管中。法兰应连接在长度大于100mm的直管段上，不应在弯管或弯头上，1)
法兰垫片应置于法兰中心位置，法兰垫片的内径不得大于法兰内径而凸入管内，其外边缘宜接近螺栓2)
孔，便于拆卸。垫片上忌涂抹白厚铅油，不允许使用双层垫片。法兰穿入螺栓的长短方向必须一致，螺栓露出螺母长度不应大于螺栓直径的一半。法兰和管道或器件3)
200mm。支架的边缘与建筑物之间的距离一般不应小于喷淋头安装4.
喷头安装在系统冲洗、试压合格后进行；喷头安装时，不能对喷头进行拆装、改动，严禁给喷头加任何装吊顶下喷洒头须等并做好隐蔽记录，特别要做好成品保护。吊顶上的喷洒头须在顶板安装前安装，饰性涂层。丝接填料用聚四氟乙烯生料带，顶板施工完毕后方可安装，安装时注意型号使用正确，喷头安装使用专用扳手，.
.
分项工程交底卡CSCEC8B-TD-B20604
工程名称/ 子分部工程消防管道及配件安装工程量室内给水子分部分项工程名称分包公司负责人
）1喷淋头的数量及位置应严格按设计要求设置，未经设计同意不得擅自改动。）2喷淋立支管安装时，要密切注意装饰单位的施工进度，做好与装饰单位的协调配合。对立支管安装后即进行我们采取立支管安装完毕，的试压工作，考虑两种准备，一方面装饰的吊顶与龙骨之间的施工间隙长，则采取立支管安装结束，另一方面装饰的工序之间间隔时间很短，试验结束，再配合装饰安装喷头；水压试验，即配合装饰安装喷头，每个区域安装结束，用气压进行试验，试验合格，方可系统试验。）3在方向一致，标高相同的场所，安装喷淋头时，宜用一根直线，固定在最前与最后的两只喷头间，然喷头溅水盘无吊顶处，对于办公楼喷淋头的布置应与建筑弧线保持一致，以保证其美观性。后安装中间部分。 150mm ，有吊顶处，装饰型或隐蔽型喷头的高度根据装饰的吊顶高度确定。75与顶板的距离为～ 4）喷淋头的主要安装形式如下表安装要求安装示意图说明序号
1
5
当喷头位置、溅水盘距1下方宽度直75mm楼板底2
的1.2m径≥风管、成排管 H≤150mm。≤1
束、电缆桥架、当喷头位23
以及梁等障置下方有空碍物时，应加4
设下垂型喷调通风管。头、直立型喷头说明：1 2、风管、供水干管 3 4、下垂型喷头 5、楼面.
.
，吊顶800mm内无可燃物时
、吊顶支管说明：1、楼面 2、供水干管 3 4、下垂型喷头 5.主要设备安装 1）卧式水泵合理安排位置。选用合适的弹簧减震器型号，采用弹簧减振器，立式水泵采用橡胶减振器。根据水泵荷载，根据设计图纸、规范的要求进行水泵的安装。 2）稳压泵①泵组吊运至相应楼层后采用液压车进行水平向运输；②水泵的进出水管及阀件应进行固定，确保水泵本体处于自由状态；) (水泵和管路之间采用柔性连接；泵组安装完成后检查其水泵泵体水平度或垂直度 3）不锈钢水箱①组合式不锈钢水箱采用单块运输，集中组装的方式。运输过程中考虑成品保护措施；，安装完毕②水箱的溢流管、泄放管加钢丝防虫网，不得与排水管直接连接，水箱垂直度不得超过5mm/m 24h后应做满水试验，静置观察，不渗不漏为合格；③不锈钢水箱采用槽钢底座时，水箱与底座之间采取隔离措施，防止发生电化学腐蚀。四、质量要求：.
.
.
.
表格编号分项工程交底卡CSCEC8B-TD-B20604
工程名称
/ 消防管道及配件安装室内给水子分部分项工程名称子分部工程工程量负责人分包公司
）配水支管上每一直管段、相邻两喷淋头之间的管段设置的吊架均不宜少于一个，吊架的间距不宜大于2 3.6m。2
3.管道和阀门允许偏差见表）检验方法mm允许偏差（项目1
每米
直尺、用水平尺、水平管道纵横方向弯曲拉线和尺量检查25 ≯以上全长25m3
每米
吊线和尺量检查立管垂直度8 ≯以上全长5m 成排管段和成排阀门在同一平面上间距 3 尺量检查五、成品保护 1．安装好的管道不得用做支撑或放脚手板，不得踏压，其支托卡架不得作为其它用途的受力点。 2．中断施工时，管口一定要做好临时封闭工作。 3．阀门及其它设备应有保护措施。为防止损坏，在统一交工前装好。．管道在土建喷浆前要加以保护，防止灰浆污染管道。4 ．在安装过程中应防止管道表面被砂石或其它硬物划伤。5 六、质量通病及防治．管道布置不顺直，不合理，不美观；管道安装前采用绘图软件结合各专业交叉施工内容综合排列出合1 理的施工图。支架安装时采用定位仪器保证管道顺直安装。．管道连接处漏水；管道必须采用相匹配管材、管件，在连接时注意丝扣深度及宽度，严禁压槽过深或2 过浅。．管道保温不平整、不美观；保温材料进场时严格把关，不合格材料严禁进场使用。施工时，材料接口3应错开，不要在同一个方向，管道有变径、转弯处应放样对接缠绕，用铅丝绑扎时，绑紧力度一致，外保护层.
.
分项工程交底卡CSCEC8B-TD-B20604
工程名称/ 消防管道及配件安装子分部工程工程量分项工程名称室内给水子分部
分包公司负责人
七、应注意的安全问题．使用电锤在顶板钻孔作业时要佩戴护目镜；1 ．加工预制管道时切割砂轮锯需注意防护，开关及断路器完好，检查导线是否漏电；2
3．高处施工时必须系好安全带；4．严格遵守《安全技术交底》及相关操作规程的相关规定。
. .
.
