燕山大学
课程设计说明书
题目：成都市某办公楼空气调节用制冷机房设计
学院（系）：** 建筑环化系
年级专业：**
学号：**
学生姓名：**
指导教师：**（教授）
燕山大学课程设计（论文）任务书
院（系）： **基层教学单位：建筑环境与能源应用工程系学号**学生姓名**专业（班级）11 建环 1 班设计题
成都市某办公楼空气调节用制冷机房设计
目
设1、冷冻水 7/12 ℃ 2、冷却水 32/37℃3 、地点：成都
计4、建筑形式：办公楼 5 、建筑面积（10000）m2 （ 2 栋）
技6、层高 3.5 m7、层数： 5层
术8、冷水机组形式：活塞式冷水机组
参9、机房面积：10、机房位置：楼层地下室
数
设 1 说明书按燕山大学《课程设计说明书》规范撰写；
计2、图纸共计两张，一张系统图，一张平面图。平面图上至少含有两个主要剖
要面；
求3、说明书用 B5 纸打印，页数在 10 页左右；4、图纸
用 A3 纸打印；
计算：包括冷负荷计算（用面积冷指标法简单计算）、水力计算；
选择：冷水机组、冷冻水泵、冷却水泵、补水泵、水箱大小、分水器、集水工
器、电子水处理仪、软化水系统等设备的选择；
作绘图：采用 CAD绘图；
量
工作计划
第一天：布置设计任务
第二～四天：结合说明书编写绘制完成系统图
第五～九天：结合说明书编写绘制完成平剖面图
第十天：答辩
[1] 陆耀庆编实用供热空调设计手册中国建筑工业出版社，1999
参[2] 电子工业部第十设计研究院主编. 空气调节设计手册 . 北京：中国建筑工业出考
版， 2000
资
料[3] 电子工业部第十设计出版院编空气调节设计手册(第二版 )，2000等
指导教师签字基层教学单位主任签字
说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份。
目录
一设计题目与原始条件
二方案设计
三负荷计算
四冷水机组选择
五水力计算
1冷冻水循环系统水力计算
2冷却水循环系统水力计算
六设备选择
1冷却塔的选择
2冷冻水和冷却水泵的选择
3软水器的选择
4软化水箱及补水泵的选择
5分水器及集水器的选择
6过滤器的选择
7电子水处理仪的选择
8定压罐的选择
七设计总结
八参考文献
成都市某办公楼空气调节用制冷机房设计
一设计题目与原始条件
题目：成都市某办公楼空气调节用制冷机房设计
条件：1、冷冻水 7/12 ℃2、冷却水32/37℃3、地点：成都
4、建筑形式：办公楼
5、建筑面积（10000）m2（2栋）
6、层高 3.5 m
7、层数：5层
二方案设计
该机房制冷系统为四管制系统，即冷却水供 / 回水管、冷冻水供 / 回水管系统。经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送往商
场的各层，经过空调机组后的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水
机组，通过冷水机组中的蒸发器与制冷剂换热实现降温过程。从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后降温后的32℃的冷却水再返回冷水机组冷却制冷剂，如此循环往复。
考虑到系统的稳定安全高效地运行，系统中配备补水系统，软化水系统，电子水处理系统等附属系统。
三负荷计算
采用面积冷指标法：q090140(w / m2 ) [1]，本设计选用 q0 95(w / m 2 ) 。
根据空调冷负荷计算方法：Q0 A q0 (1 k ) [2]
建筑面积 A=10000× 2=20000m2
根据查书， k 的取值范围为7%-15%，本设计k值取 10%[2] 。
Q020000 95(1 0.1)2090(kw)
四冷水机组选择
根据标准，属于较大规模建筑，宜取制冷机组 2 台，而且两台机组的容量相同。
所以每台制冷机组制冷量Q’=Q/2=1045kw
根据制冷量选取制冷机组具体型号如下表：
附图：
名称离心式制冷机组型号LSLXR123-1050
制冷量1055 KW电功率 /电压224 KW/380 V
制冷剂R123制冷剂充注量700 kg
冷冻水系统冷却水系统进/出水温度(℃)12/732/37
3
181.4266流量 (m /h)
扬程43接管通经 (mm)150150
2/KW0.0860.086污垢系数 (m ℃)
水阻损失 (MPa)0.120.083
机组尺寸（长×宽×高）3860mm× 1810mm× 2766mm
查得冷水机组的两端界面图如下：
其中， 1 为冷却水进水接口， 2 为冷却水出水接口， 3 为冷冻水进口接口， 4 为冷冻水出水接口。
五水力计算
管内流速的假定依据[2]P340
DN/mm<250>=250
出水管的流速 m/s 1.5~2.0 2.0~2.5
进水管的流速 m/s 1.0~1.2 1.2~1.6
1冷冻水循环系统水力计算；
（ 1）确定管径
假定冷冻水的进口流速为 1.2m/s
4L
d=103v[2]P811
L=0.050 3× 2=0.1008 m3/s,
2台机组总管 d1=327mm, 取350mm, 则管段流速为v=1.07m/s
水泵出水管：
假定冷冻水的出口流速为 1.5m/s
4L
v
d= 103
L=0.1008m 3/s,
2台机组总管 d1=292.6mm, 取300mm, 则管段流速为 v=1.428m/s
单台机组时
水泵的进水管：假定流速为 1.0 m/s
4L
v
d=103
L=0.0504m 3/s,
单台机组管 d1=253mm, 取 250mm, 则管段流速为 v=1.3 m/s
水泵的出水管：假定流速为 1.5 m/s
4L
v
d=103
L=0.0504m 3/s,单台机组管 d1 =207mm,取 200mm, 则管段流速为v=1.6m/s
（ 2）阻力计算
已知局部阻力损失ξ如下
表：
DN4050200250300
止回阀
ξ 3.9 3.40.10.10.1
DN200250300350
焊接弯头 90°
ξ0.720.180.870.89
截止阀0.3蝶阀0.1— 0.3水泵入口 1.0
过滤器 2.0-3.0除污器 4.0-6.0水箱接管进水口 1.0
出水口0.5用到的三通0.1变径管0.1-0.3
P=ξ×ρ v2/2
冷冻水系统中，根据平面图可得
弯头 13 个，三通 3 个
P=16.18m
沿程阻力阻力损失公式
P=R*l=R ×L
R 为比摩阻， L 为总管长。粗算按平均比摩阻R=250 mmH 2O/m 计算，机房内，该冷冻水系统总管约长为 50m ，所以沿程阻力损失为P2=1.25 m
综上，冷冻水系统的总阻力损失为：P1+P2=17.43m
2冷却水循环系统水力计算；
（ 1）确定管径
水泵进水管：
假定冷却水的进口流速为 1.2m/s
4L
v
d=103
L=0.0739 ×2=0.1478 m 3/s,2台机组总管 d1=396mm, 取 400mm, 则管段流速为
v=1.178m/s 水泵出水管
假定冷却水的出口流速为 2.0m/s
4L
v
d=103
L=0.1478m 3/s,2台机组总管 d1=307mm, 取 300mm,则管段流速为v=2.09m/s
单台机组时
水泵的进水管：假定流速为 1.0 m/s
4L
v
d=103
L=0.0739m 3/s,单台机组管 d1 =307mm,取 300mm, 则管段流速为 1.05 m/s
泵的出水管：假定流速为 2.0 m/s
4L
v
d=103
L=0.0739m 3/s,单台机组管 d1 =217mm,取 250mm, 则管段流速为 v=1.506m/s
（2）阻力计算
同理，在冷却水系统中，根据平面图可得
弯头 9个，三通 5 个
每个泵上都有一个截止阀，一个蝶阀，一个止回阀，一个过滤器，一共有三个泵
每个机组有两个蝶阀，一个过滤器，一共两台机组
ξ=9× 0.9+0.1 ×5+3 ×（ 0.3+0.1+0.1+2 ） +2 ×（ 2× 0.1+2） +3 ×（ 1+0.5） +1=26由于整套系统的流速基本保持在 1.178m/s，P=ξ×ρ v2/2
P=18.04m
沿程阻力阻力损失公式
P=R*l=R ×L
R 为比摩阻， L 为总管长。粗算按平均比摩阻R=250 mmH 2O/m 计算，机房内，该冷冻水系统总管约长为 50m ，所以沿程阻力损失为P2=1.25 m
综上，冷冻水系统的总阻力损失为：P1+P2=19.29m
3补给水泵的水力计算
水泵进水管：
假定补给水泵的进口流速为 1.2m/s
4L
v
d=103
L=2 ×0.0503 ×1%=0.001066 m 3/s,2台机组总管 d1=33mm, 取 35mm,则管段流速为
v=1.07m/s 水泵出水管：
假定补给水泵的进口流速为 1.5m/s
4L
v
d=103
L=0.001066 m 3/s,2台机组总管 d1=29mm,取 30mm,则管段流速为v=1.43m/s
单台机组时
水泵的进水管：假定流速为 1.0 m/s
4L
v
d=103
L=0.0504 ×1%=0.000504m 3/s单台机组管 d1=25.3mm, 取 25mm,则管段流速为v=1.03m 3 /s 泵的出水管：假定流速为 1.5 m/s
4L
v
d=103
L=0.0504 ×1%=0.000504m 3/s,单台机组管 d1=20.7mm,取 20mm,则管段流速为 v=1.61m/s 六设备选择
1冷却塔的选择
冷却塔选用开放式冷却塔，且为逆流式冷却塔，特点是安装面积小，高度大，适用于高
度不受限制的场合，冷却水的进水温度为32℃，出水温度为37℃，冷却塔的补给水量为冷却塔的循环水量的2%—3%
冷却塔的冷却水量和风量的数学计算表达式
G=3600Q c/（ C△ t w）[5]
△t w = t w1 - t w2 =37-32=5 ℃
Q c=1.3Q（活塞式制冷机组）
Q c—冷却塔冷却热量
Q—制冷机负荷
每台制冷机配一台冷却塔。
则Q c=1.3× 1055=1371.5KW
每台冷却塔的水量计算：
53 G=3600 Q c/（ C△ t w） =3600× 1371.5÷ (4.2× 5)=2.3511× 10 kg/h=235.11m
/h 风量计算：
Q= 3600Qc / c (Is1Is 2)
s1
,查得 22.6℃。[3]
t —成都市空气调节室外计算湿球温度
t s2=ts1+5℃ =27.6℃
查焓湿图得 I s1=87kJ/kgI s2=115kJ/kg[6]
所以Q=3600 × 1371.5 ÷ 4.2 ÷ (115-87)=41984.7kg/h=32546.3m 3/h ( 空气密度为1.29kg/m 3)
选用 2 台型号一样的冷却塔。
选用 CDBNL 3 系列低噪声型逆流冷却塔，型号为CDBNL 3-300，主要参数如下：
进水压型号冷却水量总高度风量风机直径直径 DN
力
CDBNL 3-300300m3/h5713mm168000m3/h3400mm35kPa5.0mm
2冷冻水和冷却水水泵的选择；
由已知的冷冻水和冷却水流量，初定泵给水方式为两用一备，而已定两台机组，现用两台泵给水，可近似选择水泵的流量为机组流量，水泵的杨程至少要满足层高和局部阻力。
综合考虑后，选择冷冻水泵的型号为：200-400A ，冷却水泵的型号为：200-250(I)
两台水泵的性能参数如下：
流量转速电机功必须气
重量
型号杨程 (m)效率 (%)蚀余量(m3/h)(r/min)率 (kw)(kg)
(NPSH)
200-40013146.667
1874474145037 3.5462
A
23438.370
200-25028029.275
4002480145030 4.0475
(I)
5202072
下表为两台水泵的安装尺寸：
外形尺寸安装尺寸进出口法兰尺寸隔垫器
型号
B H C1×
A
C2×
D D1n-d 规格H2
L
B1
4-d 1 B2
200-
300250
Φ
12-
JGD3 5951095×225
4- ΦΦ
860×
340
Φ345
400A
370
22295-3 32022
200-300250
Φ12-
JGD3
250(8405301110×240
4- ΦΦ
×
340
Φ360
I)370
22295-3 32022
复核水泵扬程，冷冻水泵要求将水补给到楼层最高点，外加阻力损失，所以，最低扬程为 3.5× 5+17.43=34.93 m 选用的冷冻水泵扬程为 44m，符合要求，同理复核冷却水泵扬程，也符合要求。
3软水器的选择
根据补水流量选用INNO 系列双阀双罐同时供水软水器
树脂填量周期盐耗安装尺寸进出管径mm 型号产水量（ m3）
/h
（ L）（mm）（mm）
INNO-350D4-610047Φ 350× 2100
4软化水箱及补水泵的选择；
根据要求，补水量为系统冷冻水量的 0.5%~1%，补水频率为 8 小时 1 一次，每次 2 小时。因此，计算补水量为
q1=n× t × Q1× 1%
q1------单次补水量
n------机组台数
t------单次补水时长
Q1------冷冻水流量
注：本设计中选用0.5%的设计参数
因此，补水量即软化水箱的体积为：
q1=V=2× 181.4 × 0.5%× 24÷ 3=14.512 m3
取软化水箱的体积为 15m3，选择其尺寸为 2m× 2.5m× 3m 关
于补水泵，选用方式为一用一备共两台，补水泵的流量为：
q2 =q1÷ n
所以， q2 =7.256 m3/h
即补水泵的流量为 7.256m3/h 。根据流量选择补水泵为 ISG40-250A ，此型号的水泵性能参
数如下：
效率转速电机功必须气
重量
型号流量 (m3/h)杨程 (m)蚀余量
(%)(r/min)率 (kw)(kg)
(NPSH)
4.17224
40-250A 5.970282900 5.5 2.398
7.86527
安装尺寸：
外形尺寸安装尺寸进出口法兰尺寸隔垫器
型号
B C1×C2×
4-d 1D D1n-d规格H2
L H A
B B
12
40-2
120804-
Φ
4-
SD61-405630×95×
Φ
Φ
400Φ
110
115
50A
170130
150
18
0.5 14
由冷冻水水力计算的方法，按假定流速法再次确定水泵安装前后干管尺寸和最终流速：
水泵进口：流速 1.73m/s钢管型号45× 2.5 （内径 40mm ）
水泵出口：流速 3.07m/s钢管型号34× 2（内径30mm）
5分水器及集水器的选择；
分水器和集水器的流速选择范围为 0.5- 0.8m/s [4]P385假
定集水器的流速为 0.8m/s
4L
d=103v L=2 ×181.4=362.8m 3 /h=0.1008m3/s D=400.6mm, 取 400mm，则流速为 0.8 m/s
假设用户有三个，分三个支路，单个用户分的流量为0.0336 m3/s
4L
根据公式， d=10
3v
算得每个用户接管的内管径为d=0.231m，选择钢管d=250mm ，则流速为0.68m/s 假定分水器的流速为 1.0m/s
4L
d=103v
L=2 ×181.4=362.8m 3 /h=0.1008m3/s D=358mm, 取 350mm ，流速为 1.05 m/s
d=0.207m ，选择钢管d=200mm ，流速为 1.07 m/s
集水器：包括补水管，冷却水进水泵管，用户回水管，以及旁通管，泄水管。
补水管用户回水管进水泵管旁通管管径 mm3025035030
管内流速 m/s 1.430.68 1.07与阀门开度有
关
分水器水器：包括冷冻水进水管，用户出水管，以及旁通管，泄水管。
用户回水管冷冻水进水管旁通管
管径 mm20030030
管内流速 m/s 1.07 1.428
与阀门开度有
关
集水器的长度：D1=30mm ， D2=350mm ， D3=250 mm ， D4=250mm ， D5=250mm ，D6=30mm(D1 为补水管直径，D2 为进冷却水泵直径，D3，D4 ，D5为用户回水管直径，D6为旁通管直径)
L1=D1+60=90 mm ，
L2=D1+D2+120=500mm ，
L3=D2+D3+120=720mm ，
L4=D3+D4+120=620mm ，
L5=D4+D5+120=620mm
L6=D5+D6+120=400mm
L7=D6+60=90mm
总长度为 L=L1+L2+L3+L4+L5+L6+L7=3040 mm
宽度为 1.5dmax=525mm
分水器的长度： D1=300 mm ， D2=200 mm ， D3=200 mm ， D4=200mm ， D5=30mm(D1 为冷冻水进水管直径， D2， D3， D4为用户管路直径， D5 为旁通管直径 )
L1=D1+60=360 mm ，
L2=D1+D2+120=620 mm ，
L3=D2+D3+120=520 mm ，
L4=D3+D4+120=520mm ，
L5=D4+D5+120=360mm ，
L6=D5+60=90mm
宽度为 1.5dmax=450mm
总长度为 L=L1+L2+L3+L4+L5+L6=2470 mm
集水器和分水器一般会设置排污口的直径取DN40 mm
6过滤器的选择；
根据管路直径选择对应的Y 型过滤器。
冷冻水泵进水口直径d=300mm, 所以过滤器选Y-300mm
冷却水泵进水口直径d=350mm,所以过滤器选Y-350mm
补给水泵进水口直径d=30mm,所以过滤器选Y-30mm
7电子水处理仪的选择；
电子水处理仪器选型：
按流量为 266×2=532m3 /h ，选择最合适的电子水处理器，选择的型号为MHW-I-G10-1.6 ，性能参数如下：
进口管径
最大流量 (m3/h)设备直径 (mm)功率
重量（ KG ）
规格型号
(W)
(mm)
MHW-I-
58039320099 350
G10-1.6
8定压罐的选择
定压罐所定的压力为从集水器到用户最高处的水静压，根据层高和层数，确定最高点的压力，已知层高 3.5m ，共 5 层，所以，定压高度为： 3.5× 5=17.5m，考虑到阻力损失，
按20% 备份，最终定压静水压力为 17.5× 1.2=21 mH 2O（约 210kPa），选择定压罐的型
号为： SQL400-0.6 ，性能参数如下：
型号容积（ L ）工作压力（kPa）直径（mm）高度（mm）SQL400-0.6386004001200
七设计总结；
时间如白驹过隙，为期2周的课程设计很快就要结束了！在这两周的课程设计中收
获颇多，从最初的一片茫然到逐步设计画图，直至最后的按时按质按量完成任务，让我学到了很多以前不曾重视的知识！
在这期间，给我感触最深的就是时间紧，任务重，本来都以为两周的设计肯定能
轻轻松松完成，结果等我们坐在电脑前面，才真正感受到设计的深刻。很多时候，我们
都不曾离开过椅子，着急的时候，连口水都顾不得了喝。如此紧张的设计，终于在今天“竣工”了，看着自己画的图纸，虽然肯定会有些问题，但是感觉到慢慢的成就感。
这两周我们面对的最大问题就是资料紧缺，很多要查的数据，要算的东西，我们
都无从下手。很多有关的书籍，我们都没有借到，以至于刚开始的设计很被动，完全不知道从何开始。到后来，有了老师的指点，有了同学互相传阅的资料，有了大家的通力合作，事情开始一点点有了眉目。
这次设计不仅检验了我们对所学知识的掌握，同时也锻炼了自己独立分析问题解
决问题的能力，更重要的是感受到了与同学的团结协作和老师的帮助。在设计过程中好多数据需要自己独立的去构思和查阅资料，在纷繁复杂的数据中，我们不但没有迷失自己，反而找到不同的处理方案。
设计是个精细活，在画图的时候，稍微一点马虎，就可能造成布局不完美，缺这
少那的情况。参考图纸，我们一点一点的完善自己的作品，虽然盯电脑盯得眼睛酸痛，
但是仍仔仔细细的观察每个细节，力求做到完美。
当然，我在这次设计中也暴露出了很多知识上的漏洞，像流体力学，等专业课学
的不扎实，以至于在设计管路的时候都不知道该如何处理数据。希望在以后的学习中，
能够严格要求自己，让所学知识成为自己的财富。
八参考文献
[1]陆耀庆编实用供热空调设计手册中国建筑工业出版社，1999
[2]电子工业部第十设计研究院主编 . 空气调节设计手册 . 北京：中国建筑工业出版， 2000
[3]电子工业部第十设计出版院编空气调节设计手册(第二版)，2000
[4]陈沛霖等编 . 空调与制冷技术手册 ( 第二版 ). 上海：同济大学出版社， 1999
[5]陈沛霖编空气调节设计手册 ( 第二版 ) 同济大学出版社， 1999
目录 目录 (1) 设计任务书 (2) 设计说明书 (3) 一、制冷机组的类型及条件 (3) 二、热力计算 (6) 三、制冷压缩机型号及台数的确定 (7) 四、冷凝器的选择计算 (8) 五、蒸发器的选择计算 (12) 六、冷却水系统的选择 (14) 七、冷冻水系统的选择 (14) 八、管径的确定 (14) 九、其它辅助设备的选择计算 (15) 十、制冷机组与管道的保温 (17) 十一、设备清单 (18) 十二、参考文献 (18)
空调用制冷技术课程设计任务书 一、课程设计题目：本市某空调用制冷机房 二、原始数据 1．制冷系统采用空冷式直接制冷，空调制冷量定为100KW。 2．制冷剂为：氨(R717)。 3．冷却水进出口温度为：28℃/31℃。 4．大连市空调设计干球温度为28.4℃，湿球温度为25℃。 三、设计内容 1．确定设计方案根据制冷剂为：氨(R717)确定制冷系统型式。 2．根据冷冻水、冷却水的要求和条件，确定制冷工况并用压焓图来表示。 3．确定压缩机型号、台数、校核制冷量等参数。 4．根据蒸发温度、冷凝温度选择蒸发器（卧式壳管）冷凝器（水冷或空冷），并做其中一个设备（蒸发器或冷凝器）的传热计算。 5．确定辅助设备并选型 6．编写课程设计说明书。
空调用制冷技术课程设计说明书 一、制冷机组的类型及条件 1、初参数 1）、制冷系统主要提供空调用冷冻水，供水与回水温度为：7℃/12℃，空调制冷量定为100KW 。 2）、制冷剂为：氨(R717)。 3）、冷却水进出口温度为：28℃/31℃。 4）、大连市空调设计干球温度为28.4℃，湿球温度为25℃。 2、确定制冷剂种类和系统形式 根据设计的要求，本制冷系统为100KW 的氨制冷系统，一般用于小型冷库，该制冷机房应设单独机房且远离被制冷建筑物。因为制冷总负荷为100KW,所以可选双螺杆制冷压缩机来满足制冷量要求（空气调节用制冷技术第四版中国建筑工业出版社P48）。冷却水系统选用冷却塔使用循环水，冷凝器使用立式壳管式冷凝器，蒸发器使用强制循环对流直接蒸发式空气冷却器（即末端制冷设备）。 3、确定制冷系统设计工况 确定制冷系统的设计工况主要指确定蒸发温度、冷凝温度、压缩机吸气温度和过冷温度等工作参数。有关主要工作参数的确定参考《制冷工程设计手册》进行计算。 确定冷凝温度时，冷凝器冷却水进、出水温度应根据冷却水的使用情况来确定。 ①、 冷凝温度（）的确定 从《制冷工程设计手册》中查到大连地区夏季室外平均每年不保证50h 的湿球温度（℃） C o s 25t 对于使用冷却水塔的循环水系统，冷却水进水温度按下式计算：
冰箱制冷系统设计说 明书
冰箱制冷系统设计说明书1.冰箱设计步骤
图1 BCD-348W/H电冰箱制冷系统图 2.冰箱的总体布置 2.1箱体设计要求及形式 电冰箱箱体设计的优劣，直接影响使用性能、外观、耐久性制造成本和市场销售。在进行设计时，要求造型别致、美观大方。除色调要与家庭家具协调外，还必须考虑占地面积小内容积大，宽度、深度与高度的比例合理，有稳定感等。冰箱箱体尺寸见表1。 表1箱体尺寸
2.2箱体外表面温度校核和绝热层厚度 设计箱体的绝热层时，可预先参照国内外冰箱的有关资料设定其厚度，并计算出箱体表面温度t w 。如果箱体外表面温度t w 低于露点温度t d ，则会在箱体表面发生凝露现象，因此箱体表面温度必须高于露点温度,一般t w > t d +0.2 )(i o o o W t t a K t t -- = (1) 国家标准GB8059.1规定，电冰箱在进行凝露实验时 亚温带SN 、温带N 气候条件下，露点温度为19±0.5℃ 亚热带ST 、热带T 气候条件下，露点温度为27±0.5℃ t o t i
在t w > t d 的前提下，计算箱体的漏热量Q 1，并用下面的公式校验绝热层的厚度 1 21) (Q t t A w w -= λδ (2) 1w t ----冰箱外壁温度，℃ 2w t ----冰箱内壁温度，℃ λ-----绝热层导热系数，w/(m.k) A -----传热面积，m 2 校验计算的厚度在设定厚度基础上进行修正，反复计算，直到合理为止。 3.冰箱热负荷计算 总热负荷Q=Q 1+Q 2+Q 3 Q 1---- 箱体的漏热量 Q 2---- 门封漏热量 Q 3---- 除露管漏热量 （1）箱体的漏热量Q 1 由于箱体外壳钢板很薄，而其导热系数很大，所以钢板热阻很小，可忽略不计。内胆多用塑料ABS 成型，热阻较大，可将其厚度一起计入隔热层，箱体的传热可以看做单层平壁的传热。 )(1i o t t KA Q -= (3) (4) 其中：K —— 传热系数，W/m 2·℃； A —— 传热面积，m 2 ； i o a a K 111 ++= λδ
制冷课程设计说明书瘦鱼生产冷库设计 专业：建筑环境与设备工程 姓名： 学号： 指导教师：李芃 2014年6月14日
目录 1.工程概述 1.1建库地点：西安，纬度：34o18’; 1.2此冷库属鱼类生产性冷库，其生产能力如下： 1)冻结能力：按每昼夜二次计，30吨/日； 2)冷藏库容量：冻结物冷藏间为250吨； 1.3制冷剂工质：氨 1.4冷库概况 本冷库采用的是氨制冷系统，设有冻结间、冻结物冷藏间、制冰间、冰库和穿堂及制冷压缩机房、变配电间等，主要功能室对鱼类的冻结加工与储藏； 2.设计依据 储存食品:鱼类(瘦鱼) .设计参数 1)室外设计参数 根据需要，查《民用建筑供暖通风与空气调节设计规范》， 2)邻室计算温度 若对两个库房之间或库房与其它建筑物之间进行传热计算时，则应以邻室计算温度代替室外温度。若邻间是冷藏间时，则按其设计库温来计算；若邻间为冷却间或冻结间时，则应该取该冷间空库保温的温度，即：冷却间按10℃，冻结间按-10℃计算；若该冷间地坪下设有通风加热装置时，其外侧温度按1℃～2℃计算。对于两用间的计算温度可这样确定，进行本房间热量计算时，室内温度取低库温值；作为其他库房的邻室时，则取高库温值。 3)冷间设计温度 =－23℃ 冻结间：t n =－18℃ 冻结物冷藏间：t n
常温穿堂：t ＝ 30℃ c 4)进货温度与出货温度 计算货物耗冷量时需确定进货温度。进货温度按下列规则选取： a)未经冷却的鲜肉温度按35℃，经冷却的按4℃计算。 b)冻肉：从库外调入的为－8℃～－10℃；非外库调入的按该冷库冻结间终止降温 时货物的温度（肉体中心温度按15℃）计算。 c)新鲜鱼虾按整理鱼虾用水的水温计算；冰鲜鱼虾整理后的温度按15℃计算。货物的出货温度根据冷库的规模、产品品种以及产品冷加工工艺要求等来确定，无具体要求时下列数据可参考：肉类从冷却间出库时温度可按+4℃计，肉类鱼类从冻结间出库时的温度可按15℃计，冷却物冷藏间出库温度可按0℃计，冻结物冷藏间出库温度可按-18℃计。 3.制冷系统方案的设计 制冷剂的选择：氨 有以下优点：氨价格低廉且易于取得，对臭氧层无破坏作用，单位制冷量大，比较适用于大中型冷藏库制冷系统。 3.2供液方式的确定 表制冷供液方案对比
冷冻机房设计 集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
冷冻机房设计 2012届建工系系 专业: 建筑环境与设备工程 学号: 学生姓名: 指导教师: 董圆圆 完成日期 2015年1月1日
目录
第一章设计任务 1.1建筑资料 1.2 设计任务 本楼建筑面积为15000m2，建筑高度为54.3m，一至三层为公共区域，主要包括大厅、餐厅、超市等，一层层高5.1米，二层层高4.5米，三层层高5.1米，四至十四层为客房，层高为3.6m，本楼空调冷负荷 QL=1740KW,空调热负荷为QR=1500KW.本工程设计范围和内容为本楼的空调用冷热源系统设计 1.3设计步骤 查阅资料，确定制冷机房设计冷负荷 (1)选择定型冷水机组并确定台数 定型冷水机组有风冷冷水机组和水冷冷水机组两大类，水冷冷水机组又有蒸汽压缩式冷水机组和吸收式冷水机组两种，通过技术经济分析确定所选用的冷水机组种类。 (2)选择冷却塔 材质推荐使用玻璃钢，注意冷却塔的设计条件应与冷水机组匹配，否则应进行修正。 (3)布置冷却水管道、冷冻水管道 确定管径，并进行阻力计算，选择过滤器、电子水处理仪、集水器、分水器(用户4个环路)等。 (4)选择冷却水泵和冷冻水泵 根据流量和扬程进行确定，并考虑备用泵。 (5)选择确定定压补水设备 (6)编写设计计算说明书
(7)绘制机房平面图、系统图和局部详图
第二章制冷机房 制冷机房是整个中央空调系统的冷(热)源中心,同时又是整个中央空调系统的控制调节中心。 中央机房一般由冷水机组、冷水泵、冷却水泵、集水缸、分水缸和控制屏、换热器等装置组成。 2.1 制冷机房的位置选择 制冷机房通常靠近空调机房，氟利昂制冷设备可以设置在空调机房内，规模小的制冷机房一般附设在其他建筑内，规模较大的制冷机房(特别是氨制冷机房)宜单独修建。制冷机房应设置在靠近空气调节负荷中心，一般应充分利用建筑物的地下室。对于超高层建筑，也可设在设备层或屋顶上。由于条件所限不宜设在地下室时，也可以设在裙房或与主建筑分开独立设置。 本设计中采用氟利昂制冷设备，因本工程中有地下室可利用故为节省空间，制冷机房设置在地下室二层。 2.2 冷水机组的选择 冷水机组是整个空调系统的心脏，为整个系统提供冷水且关系到整个空调系统的日常运行情况。因此空调系统冷水机组的选择是一个很重要的过程。 一般在选择制冷机时应考虑以下几方面的因素。 机组性能、规格适合使用要求。如供冷温度、单机制冷量、设备承压能力等。 能源及能耗供应方便和经济。如电源、热泵或油、气源供应的可能性，电、热、冷综合利用的可能性、经济性。 对周围环境危害的影响要小。如噪声、振动的影响范围；所用制冷剂的毒性、安全性对周围环境的危害程度；ODP值和GWP值要小。 运行可靠、操作围护方便，以及一次性投资和经常运行费用的综合分析比较，对企业的经济效益高，社会效益好。
空调用制冷技术课程设计任务书 一、课程设计题目：空调用制冷机房设计 二、原始数据 1.制冷系统主要提供空调用冷冻水，供水与回水温度为：7℃/12℃，空调冷负荷1200kW。 2.制冷剂为：氟利昂（R22）。 3.冷却水进出口温度为：26.5℃/35.1℃。 4.某市空调设计干球温度为28.4℃，湿球温度为25℃。 三、设计内容 1.确定设计方案根据制冷剂为：氟利昂（R22）确定制冷系统型式。 2.根据冷冻水、冷却水的要求和条件，确定制冷工况并用压焓图来表示。 3.确定压缩机型号、台数，校核制冷量等参数。 4.根据蒸发温度、冷凝温度选择蒸发器、冷凝器（水冷或空冷），并做其中一个设备（蒸发器或冷凝器）的传热计算。 5.确定辅助设备并选型。 6.编写课程设计说明书。
目录 一、确定设计方案 (1) 二、确定制冷工况并用压焓图表示 (1) 三、确定压缩机型号、台数，并校核制冷量和电动机 (3) 四、冷凝器的选择与传热计算 (4) 五、蒸发器的选择与传热计算 (8) 六、辅助设备选型 (9) 七、管径的计算 (10) 八、水泵系统 (12) 九、保温层 (12) 十、噪声控制 (12) 十一、所选设备汇总表 (14) 十二、参考资料 (14)
一、确定设计方案 本制冷系统制冷剂为氟利昂（R22）。制冷系统主要提供空调用冷冻水，空调冷负荷1200kW 。冷冻水供水温度为7℃,回水温度为12℃。冷却水进口温度为26.5℃，出口温度为35.1℃。大连市空调设计干球温度为28.4℃，湿球温度为25℃。即： ℃71=z t ℃122=z t ℃5.261=l t ℃ 1.352=l t kW Q 1200= 二、确定制冷工况并用压焓图表示 2.1确定蒸发温度0t ： 蒸发温度0t 比冷冻水供水温度℃71=z t 低3℃，即： ℃ 4 37 310=-=-=z t t 2.2 确定冷凝温度k t ： 冷凝温度k t 比冷却水出口温度℃1.352=l t 高3.5℃，即： ℃ 6.38 5.31.35 5.32=+=+=l k t t 2.3 确定吸气温度吸t ： 过热度一般为5~8℃，选取6℃，即： ℃ 吸10 64 60=+=+=t t 2.4 确定过冷温度过冷t ： 再冷度一般为3~5℃，选取5℃，即：
. I 目录 （一）设计题目与原始条件 (1) （二）方案设计 (1) （三）冷负荷的计算 (1) （四）制冷机组的选择 (1) （五）水力计算 (2) （六）设备选择 (3) （七）设计总结 (6) （八）参考文献 (7)
设计说明书 一、设计题目与原始条件 ××市某办公楼空气调节用制冷机房设计 本工程为××市某办公楼空调用冷源——制冷机房设计，办公楼共五层，建筑面积40000m2，所供应的冷冻水温度为7/12℃。 二、方案设计 该机房制冷系统为四管制系统，即冷却水供/回水管、冷冻水供/回水管系统。 经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送往办公楼的各个区域，经过空调机组的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组，通过冷水机组中的蒸发器实现降温过程。 从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后返回冷水机组，如此循环往复。 考虑到系统的稳定安全运行，系统中配备补水系统，软化水系统，水处理系统等附属系统。 三、冷负荷的计算 1.面积热指标 q为90~140W/m2[1],取q=110 W/m2 2.根据面积热指标计算冷负荷 Q z=110×40000=4.4×106W 对于间接供冷系统一般附加7%～15%，这里选取12%。 Q= Q z(1+12%)=4.4×106×(1+12%)=4.963×106W=4963kW 四、制冷机组的选择 根据标准，属于较大规模建筑，宜取制冷机组3台，而且三台机组的容量相同。所以每台制冷机组制冷量Q’=4963/3=1654.3 kW 根据制冷量选取制冷机组具体型号如下：[3] 名称：RC系列模块化冷水机组 型号：RC130-13.0
目录 第一部分、目录 (1) 第二部分、空调用制冷课程设计任务书 (2) 一、制冷工况的确定 (2) 二、压缩机的选择计算 (3) 三、冷凝器的选择计算 (4) 四、蒸发器的选择计算 (4) 五、辅助设备的选择计算 (5) 六、管径的确定 (5) 七、水泵的选型计算 (6) 八、制冷系统的流程图 (7) 九、设备明细表 (8)
空调用制冷技术课程设计任务书 已知条件：已知空调系统要求冷负荷800kw ，拟采用R22制冷系统，循环水冷却，冷却水进水温度为32℃，出水温度为37℃，冷冻水出水温度为7℃，冷冻水回水温度12℃。，冷冻水球的压头为25m ，机房面积14400mm ?9000mm ，机房高4000mm ，冷却塔放在机房顶上，其它设备及辅助用房都在机房空间内。 设计说明书 根据设计要求，此系统的设备设计计算、选用与校核如下： 一、制冷工况的确定： 由已知条件冷却水进水温度为32℃，出水温度为37℃，冷冻水出水温度为7℃，冷冻水回水温度12℃。 1t =32℃ 2t =37℃ 1s t =12℃ 2s t =7℃ 1.1 蒸发温度0t ： 025s t t =- （比要求供给的冷冻水的温度低5℃） =2℃ 1.2 冷凝温度k t ： 121 ()52k t t t =++（冷却水的进口温度取下限。其范围是 5~7℃） =39.5℃ 1.3 吸气温度吸t ： 吸t =0t +8 （过热度3~8℃，并选8℃） =10℃ 1.4 过冷温度过冷t ： 过冷t =k t -4.5 =35℃ （过冷度：4.5℃） 查R22 lgp-h 图可知 根据0t =2℃，k t =39.5℃，吸t =10℃，过冷t =35℃，可得：
安徽建筑大学环能工程学院课程设计说明书 课程：《制冷课程设计》 班级： dddddd 姓名： ccc 学号： qqqq 指导教师：ddd 2012年6月
目录 （一）设计题目与原始条件 (1) （二）方案设计 (2) （三）制冷机组的选择………………………………… 2 （四）水力计算 (4) （五）设备选择……………………………………… 6 （六）制冷机房的注意事项 (11) （七）设计总结 (11) （八）参考文献 (12)
一、设计题目与原始条件 1、课程设计题目 某空调系统制冷站工艺设计 2、原始条件 制冷量为1800Kw，能源为电； 3、课程设计目的 课程设计是《空调用制冷技术》课程的重要教学环节之一，通过课程设计了解空调用制冷站工艺设计的内容、程序和基本原则，学习设计计算方法和步骤，提高运算和制图能力，增强对制冷站中所应用的冷水机组、水泵、冷却塔等设备的认知，巩固所学理论知识。并学习运用这些知识解决工程问题。 二、方案设计 该机房制冷系统为四管制系统，即冷却水供/回水管、冷冻水供/回水管系统。 经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送往各个区域，经过空调机组的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组，通过冷水机组中的蒸发器实现降温过程。 从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后返回冷水机组，如此循环往复。 考虑到系统的稳定安全运行，系统中配备补水系统，软化水系统，水处理系统等附属系统。 三、制冷机组的选择 1、已知制冷量为1800kw 2、确定冷水机组的型号及台数 （1）制冷机组选型要熟悉机组的性能、特点，才能进行冷水机组主要性能比较机组的性能及特点主要包括：制冷量范围性能系数、调节特点等。 （2）选用制冷机组时台数不宜过多，一般为2—4台，不考虑备用。多机头机组可以选用单台。当采用多台型号相同的机组时，单机容量调节下限常冷量大于最小负荷时，应选用一台小型机组来适应低负荷需要。 ◆确定制冷机组型号后，应记录冷水机组的主要性能参数参数，如下：名义冷量；名义耗功率；名义工况性能系数；冷冻水、冷却水压力损失及水流量，以及机组的外形尺寸运行重量等，为后续设计收集资料。 （一）冷水机组选型 1、冷水机组的简介 ①活塞式冷水机组 ②螺杆式冷水机组 ③离心式冷水机组 ④吸收式冷水机组 前三种都是依靠电能实现制冷循环第四种是依靠热能实现制冷循环的.对于
课程设计 设计题目烟台300 t 装配式水果冷藏库 目录 1、冷库的概况................................................................................................................ 1.1、冷库的用途、规模情况......................................................................................... 1.2、冷库的气象资料..................................................................................................... 1.3、冷库的平面布置图................................................................................................. 2. 制冷系统设计方案概述.............................................................................................. 2.1、设计原则................................................................................................................. 2.2、制冷系统流程......................................................................................................... 2.3、制冷系统方案内容................................................................................................. 2.4、机房布置方案......................................................................................................... 2.5、库房特征................................................................................................................. 3、设计计算书................................................................................................................
空调用制冷技术课程设计说明书 一、制冷机组的参数与系统的选择 1 初参数 （1）、冷冻水供水与回水温度为：7℃/12℃，空调制冷量定为Q=100KW。 （2）、制冷剂为：氟利昂（R22）。 （3）、冷却水进出口温度为：27.1/36.1。 （4）、大连市空调设计干球温度为28.4℃，湿球温度为25℃。 2 确定制冷剂种类和系统形式 本制冷系统为100KW的氟利昂空调系统，选用活塞式压缩机来满足制冷量要求。冷却水系统选用冷却塔使用循环水，冷凝器使用水冷式冷凝器，蒸发器卧式壳管式蒸发器。 二制冷工况及压焓图表示 确定制冷系统的设计工况主要指确定蒸发温度、冷凝温度、压缩机吸气温度和过冷温度等工作参数。确定冷凝温度时，冷凝器冷却水进、出水温度应根据冷却水的使用情况来确定。 1冷凝温度（t k）的确定 系统以水为冷却介质，冷凝温度t k比冷凝器内冷却水出口温度高3~5℃，取t k=36.1+3.9=40℃ 2蒸发温度（t0）的确定 以水为载冷剂，蒸发温度t0比冷冻水出口温度低2~5℃，取 t0=7-4=3℃
3 再冷温度 （t s.c ） 再冷度△t s.c 取3℃，则 t s.c = t k -△t s.c =40-3=37℃ 4 过热温度 （t s.h ） 过热度△t s.h 取5℃ ，则 t s.h = t 0+△t s.h =3+5=8℃ 根据绘制的p-h 图查表求得各状态参数： 压力：P k =1.53MPa P 0=0.55MPa 比容：v 1= 0.043m 3/kg v 2=0.016 m 3/kg 焓值：h 1’=406 kJ/kg, h 1= 410kJ/kg ， h 2= 436 kJ/kg ，h 3= h 4=242kJ/kg 三 理论热力计算 1单位质量制冷量q 0： q 0=h 1- h 4=410-242=168kJ/kg 2单位冷凝负荷k q ： 194kJ/kg 242-436h -h 32k ===q 3单位容积制冷量v q ： m3 /98.9063043 .081610kJ v q q v === 4冷负荷Q 0：

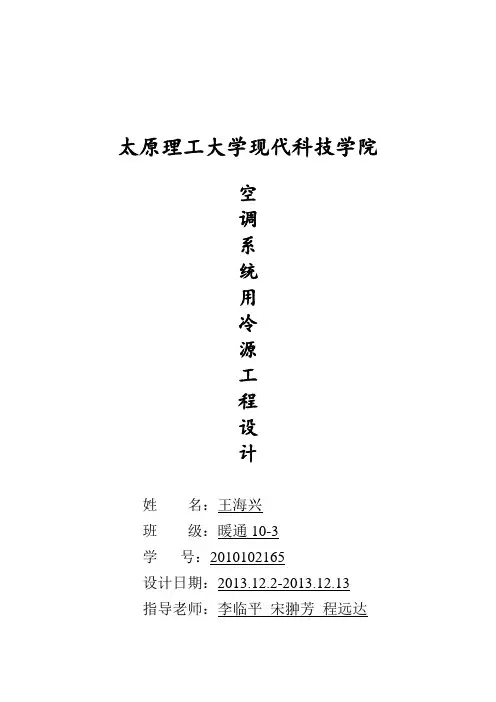

太原理工大学现代科技学院 空 调 系 统 用 冷 源 工 程 设 计 姓名：王海兴 班级：暖通10-3 学号：2010102165 设计日期：2013.12.2-2013.12.13 指导老师：李临平宋翀芳程远达
摘要 本次课程设计以上学期“暖通空调课程设计”为基础。采用西安新建某旅馆一层和三层设计冷负荷拓展至整个建筑。
目录 第一章总论 1.1设计任务及要求………………………………………………… 1.2原始资料及设计依据……………………………………………… 1.3方案设计……………………………………………………………第二章制冷机组的选型……………………………………………… 2.1 制冷机组选型原则……………………………………………… 2.2 制冷机组的选型…………………………………………………第三章冷冻水系统的设计…………………………………………… 3.1 系统形式………………………………………………………… 3.2 冷冻水系统的设计………………………………………………第四章冷却水系统的设计…………………………………………… 4.1 冷却塔选型……………………………………………………… 4.2 冷却水系统的设计………………………………………………第五章其它设计………………………………………………………第六章总结……………………………………………………………第七章附录……………………………………………………………
第一章总论 1.1 设计任务及要求, 1）设计任务； 福州某旅游酒店采暖通风空调系统用冷源工程设计，包括制冷机组的选择，制冷水系统的选择，补水系统的选择，以及制冷机房的设计（包括管路的管径和走向，设备的位置以及施工说明书）。 2）设计要求； 1.提倡进行综合性专业课程设计，培养整体设计的观念； 2.综合应用所学知识，能独立分析解决一般专业工程设计计算问题； 3.了解与专业有关的规范和标准； 4.能够利用语言文字和图形表达设计意图和技术问题； 1.2 原始资料以及设计要求 本设计为福州市贾家庄度假村酒店空气调节工程设计该建筑是一幢集宾馆及办公为一体的综合性大楼。建筑总面积5905㎡,建筑总高 度18.3m。本设计内容主要为办公及宾馆的空调冷源设计。本次设计 中，对于一层大空间区域采用了全空气系统。公共卫生间采用轴流风 机排风。其他楼层选择风机盘管加独立新风系统来进行不同房间的热 湿处理。 1）设计参数 室内设计温度26℃，相对湿度61%。 旅馆室是多功能的建筑，包括客房，多功能会议厅以及办公楼，考虑不同房间不同建筑面积冷负荷估算指标，我取一楼大厅为100W/㎡，二楼及以上房间
前言 本次设计的目的是为了对《空气调节用制冷技术》进行巩固，通过前期上课的理论学习，进行实践。具体内容是针对乌鲁木齐地区，设计其适合的空调用冷冻站的。首先通过查阅当地的各项原始资料，然后，确定制冷机的工作工况，通过提供的冷负荷资料选定压缩机的型号和台数。综合冷负荷、工作工况、当地的水质和环境情况，选择合适的冷凝器和蒸发器。 再根据已有的设备资料，结合设计具体要求选择合适的辅助设备：油分离器、高压贮液器、集油器、氨液分离器、紧急泄氨器、空气分离器、过滤器、阀门等。 最后由工厂发展规划资料初步确定工厂尺寸，将设备进行合理的布局。以求做到最经济合理的布置。并根据设备布局确定管道的布局，计算管道的直径，给管道配置相应的阀门。 以上即是此次设计的流程，在设计过程中，应该注意统筹兼顾，有理有据。
目录 一设计题目-----------------------------------------------------------------------------------4 二设计目的-----------------------------------------------------------------------------------4 三原始资料---------------------------------------------------------------------------=------4 四设计内容-----------------------------------------------------------------------------------4 1制冷压缩机的型号与台数的选择------------------------------------------------------4 1.1冷冻站的冷负荷的确定--------------------------------------------------------------4 1.2制冷装置型式的选择-----------------------------------------------------------------4 1.3 制冷工况的确定及理论计算-------------------------------------------------------5 1.4 制冷压缩机的型号及台数的确定------------------------------------------------6 2冷凝器的选择------------------------------------------------------------------------------7 2.1冷凝负荷的确定-----------------------------------------------------------------------7 2.2传热温差--------------------------------------------------------------------------------8 2.3确定冷凝器的型号--------------------------------------------------------------------7 3蒸发器的选择------------------------------------------------------------------------------9 4 油分离器的选择-------------------------------------------------------------------------10 5 贮液器的选择--------------------------------------------------------------------------10 6油器的选择-------------------------------------------------------------------------------11 7空气分离器的选择--------------------------------------------------------------------11 8 急泄氨器的选择----------------------------------------------------------------------11
制冷工艺课程设计任务 根据《冷库建筑》课程设计中所设计的平面图的基础上，进行制冷工艺设计。 一、设计目的： 1、培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和实践知识去分析和解决工程实际问题的能力； 2、学习制冷工艺设计的一般方法，了解和掌握食品冷藏库的设计过程和进行方式； 3、进行基本技能训练，例如设计计算，绘制施工图纸，编制工程文件，运用设计资料、手册、标准和规范以及使用经验数据，进行经验估算和数据处理等。 二、设计程序： 1、设计准备。认真研究设计任务书，明确设计要求、条件、内容和步骤；通过阅读专业资料、图纸、参观实习等，以了解设计对象；复习课程有关内容，以熟悉有关的设计方法和设计过程；准备好设计需要的图书、资料和用具；拟定设计计划等。 2、制冷系统的方案设计。决定制冷系统的方案，包括蒸发系统的划分、冷却方式、供液方式、冷凝方式、运转方式、组合方式等的选择。 3、制冷工艺设计计算。制冷负荷计算，制冷压缩机的选型计算，辅助设备的选型计算，管径选择计算等 4、绘制制冷工艺设计图纸。制冷系统原理图。 5、整理和编写设计计算书及其它工程文件。 6、设计总结 三、库址及水文条件： 1、库址：合肥 2、冷凝器进水温度≤30℃ 四、生产能力： 1、冻结能力：20吨/日 2、预冷能力：10吨/日 3、制冰能力：30吨/日 4、冷藏容量：150吨/次 5、贮冰能力：200吨/次 五、冷间温度要求： 1、冻结间：-23℃ 2、冷藏间：-18℃ 3、预冷间：-4℃ 4、贮冰间：-4℃ 六、制冷方式及制冷剂： 冷却方式、供液方式、冷凝方式、蒸发系统划分等由设计者自定，采用氨制冷剂。 七、冷库围护结构隔热构造： 1、屋盖（上→下） （1）40厚预制混凝土板 （2）180厚空气间层 （3）二毡三油 （4）冷底子油一道 （5）20厚水泥沙浆抹面 （6）30厚钢筋混凝土屋盖 （7）1500厚空气间层
安徽建筑工业学院 设计说明书空调用制冷技术设计计算书 专业 班级 学号 姓名 课题空调用制冷技术 指导教师 2012年6月12日
目录 一设计题目与原始条件 (3) 二方案设计 (3) 三负荷计算 (3) 四冷水机组选择 (4) 五水力计算 (6) 1 冷冻水循环系统水力计算 (7) 2 冷却水循环系统水力计算 (7) 六设备选择 (8) 1 冷冻水和冷却水水泵的选择 (8) 2 软化水箱及补水泵的选择 (9) 3 分水器及集水器的选择 (11) 4 过滤器的选择 (12) 5 冷却塔的选择及电子水处理仪的选择 (12) 6 定压罐的选择 (13) 七制冷机房的工艺布置 (14) 八设计总结 (15) 九参考文献 (16)
一设计题目与原始条件； 某空调系统制冷站工艺设计 1、工程概况 本工程为合肥市某建筑体集中空调工程，建筑单体共15层，建筑面积约30000m2，主要功能及使用面积为：商场10000 m2，办公7500 m2，会议中心1000 m2，客房为2500 m2，多功能厅500 m2。 二方案设计； 该机房制冷系统为四管制系统，即冷却水供/回水管、冷冻水供/回水管系统。 经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送往房间的各个区域，经过空调机组后的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组，通过冷水机组中的蒸发器与制冷剂换热实现降温过程。 从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后降温后再返回冷水机组冷却制冷剂，如此循环往复。 考虑到系统的稳定安全高效地运行，系统中配备补水系统，软化水系统，电子水处理系统等附属系统。 三负荷计算； 1.面积热指标（查民用建筑空调设计） 商场：q=230(w/2 m); 办公：q=120(w/m2); 会议中心：q=180 (w/m2); 客房：q=80(w/m2); 多功能厅：q=200(w/m2) 2.根据面积热指标计算冷负荷
目录 （一）设计题目与原始条件 (1) （二）方案设计 (1) （三）冷负荷的计算 (1) （四）制冷机组的选择 (1) （五）水力计算 (2) （六）设备选择 (3) （七）设计总结 (6) （八）参考文献 (7)
设计说明书 一、设计题目与原始条件： 广州市某办公楼空气调节用制冷机房设计 本工程为广州市某办公楼空调用冷源——制冷机房设计，办公楼共五层，建筑面积40000m2，所供应的冷冻水温度为7/12℃。 二、方案设计 该机房制冷系统为四管制系统，即冷却水供/回水管、冷冻水供/回水管系统。 经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送往办公楼的各个区域，经过空调机组的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组，通过冷水机组中的蒸发器实现降温过程。 从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后返回冷水机组，如此循环往复。 考虑到系统的稳定安全运行，系统中配备补水系统，软化水系统，水处理系统等附属系统。 三、冷负荷的计算 1.面积热指标 q为90~140W/m2[1],取q=110 W/m2 2.根据面积热指标计算冷负荷 Q z=110×40000=4.4×106W 对于间接供冷系统一般附加7%—15%，这里选取12%。 Q= Q z(1+12%)=4.4×106×(1+12%)=4.963×106W=4963kW 四、制冷机组的选择 根据标准，属于较大规模建筑，宜取制冷机组3台，而且三台机组的容量相同。 所以每台制冷机组制冷量Q’=4963÷3=1654.3 kW 根据制冷量选取制冷机组具体型号如下：[3] 名称：RC系列模块化冷水机组 型号：RC130-13.0
目录 1.设计题目 (1) 2.设计原始资料 (2) 2.1室外气象参数 (2) 2.2冷室设计参数 (2) 2.3 冷室分布图 (3) 2.4 各个冷室吨位分配 (3) 3.设计内容 (3) 3. 1 冷负荷的计算 (3) 3.2制冷工况的确定 (7) 3.3压缩机的选择计算 (8) 3.4冷凝器的选择计算 (10) 3.5 蒸发器的选择计算 (10) 3.6膨胀阀的选择计算 (12) 3.7 辅助设备的选择计算 (12) 3.8供水方案的选择和管路计算 (13) 3.9制冷系统的流程图 (14) 参考文献···········错误！未定义书签。5
1.设计题目：沈阳市某菜市场冷库设计 2.设计原始资料 2.1气象资料 纬度：41.8o ,经度：123.38o ,海拔高度：441 m 夏季空调室外计算干球温度：30℃ 冬季室外大气压力：1011.8Pa 夏季室外大气压力：998.7Pa 冬季通风室外计算干球温度：-12.5℃ 冬季空调室外计算干球温度：-13.6℃ 夏季通风室外计算干球温度：27℃ 夏季空调室外计算湿球温度：24.4℃ 夏季空调室外计算日平均温度：26.8℃ 冬季空调室外相对湿度：87% 夏季通风室外相对湿度: 81% 冬季室外平均风速：4m/s 夏季室外平均风速：3.2m/s 2.2冷室设计参数 小型冷库不仅要求冷藏食品而且还要求冷冻食品，所以小型冷库应由冻结库和冷藏库组成。冷藏库与冻结库一样高，取2.6m. 根据设计任务要求，为提高冷库的性能，查阅资料得出冷室的型号，如下表： 表一冷库设计尺寸 型号长宽高库内容积 ZL-35S 4.6 3.6 2.6 35 ZL-72S 9.0 3.6 2.6 72 选用ZL-35S型房间作为冻结室，ZL-72S型作为冷却室和冷藏室。 由于冷库主要用来储存蔬菜和鱼，需要两个冷却物冷藏间，冷却间、冻结间、冻结物冷藏间各一个。查阅《冷库设计与管理》一书，根据食品种类，确定各个房间的设计温度和相对湿度，如下表： 表二冷库设计基本参数 序号冷间名称设计温度设计相对湿度适用食品 1 冷却间1 0 蔬菜

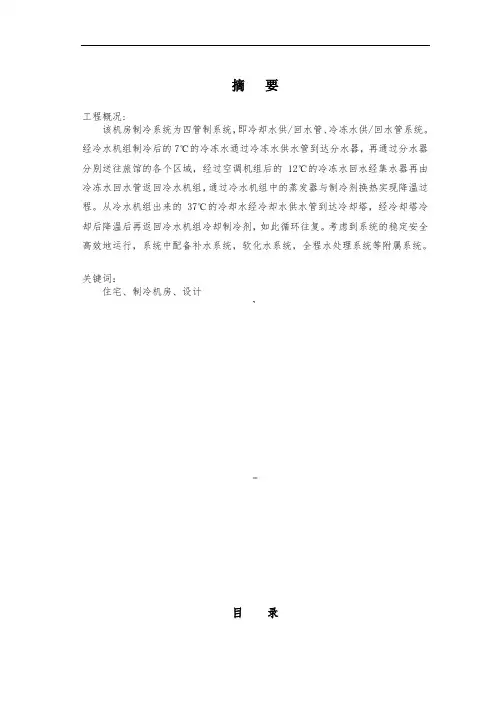

摘要 工程概况: 该机房制冷系统为四管制系统，即冷却水供/回水管、冷冻水供/回水管系统。经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送往旅馆的各个区域，经过空调机组后的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组，通过冷水机组中的蒸发器与制冷剂换热实现降温过程。从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后降温后再返回冷水机组冷却制冷剂，如此循环往复。考虑到系统的稳定安全高效地运行，系统中配备补水系统，软化水系统，全程水处理系统等附属系统。 关键词： 住宅、制冷机房、设计
目录 第1章原始资料 (1) 第2章方案设计 (2) 2.1设计方案 (2) 2.2 定压方式 (2) 2.3 管材的选择与防腐 (2) 第3章制冷循环系统热力计算 (3) 第4章冷水机组的选择 (5) 第5章管径的确定 (6) 第6章水泵的选择 (7) 5.1冷冻水泵的选择 (7) 5.2冷却水泵的选择 (7) 5.3补水泵的选择 (7) 第7章其它设备的选型 (8) 7.1冷却塔的选择 (9) 7.2分水器与集水器的选择 (9) 7.3软化水箱及补水箱 (9) 7.4其它附件 (9) 设计小结 (10) 主要参考文献 (11)
第1章原始资料 一、设计题目 民安药厂低温空调系统冷源设计 二、原始资料 1、建筑物修建地区：长春 2、气象资料：查阅《规范》及相关手册 3、空调负荷总计：2500KW 4、要求供应的载冷剂温度：冷冻水供水温度7℃; 5、制冷剂种类：R22；。 6、冷却介质：采用循环水（补充自来水）； 7、冷冻站平面图（见附图另发，层高6米）。
科技学院 环境科学与工程学院课程设计说明书 课程名称：空调用制冷技术课程设计 题目：商业办公综合楼冷冻站设计 学生：胡海旭学号： 系别：环境学院 专业班级：建筑设备z1211
指导老师：志高翠敏 2015年10月 目录 1 设计目的 2 2 设计任务 2 3 负荷计算 2 4 机组选择 2 5 方案设计 3 6 水力计算 4 4 6.1 冷冻水的水力计算 6.1.1确定水流量 6.1.2确定管径
6.1.3水力计算结果 6.2 冷却水水力计算 7 6.2.1水力计算结果 7 设备选择7 7.1 冷却塔的选择7 8 7.2 水泵选择 7.2.1冷冻水泵的选择 7.2.2冷却水泵的选择 8 参考文献11 附录 一、设计目的 课程设计是《空气调节用制冷技术》教学中一个重要的实践环节，综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，进一步巩固和提高理论知识。通过课程设计，了解工程设计的容、方法及步骤，培养确定空调冷冻站的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。 二、设计任务
商业办公综合楼冷冻站设计 （一）设计原始资料 1、建筑物概况：建筑面积：10200㎡ 层数3层，层高4.8米 2、参数条件：空调冷冻水参数：供水7℃，回水12℃ 冷却水参数：进水32℃，出水37℃ 三、负荷计算 空调负荷指标：q=250~350 W/㎡。本设计取250/㎡，则建筑总负荷为Q=250×10200=2550KW 建筑物的最小冷负荷为设计冷负荷的15%，则q min=2550×15%=382.5KW 四、机组选择 在选择制冷机的计算中，应考虑到管道系统及设备的冷损失，故间接供冷系统一般附加7%~15%富裕量。则制冷机组承担的制冷量为 W=Q×(1+10%)=2550×(1+10%)=2805KW 为了满足最小冷负荷下的工作情况，最小冷负荷考虑富裕量之后得出的值为q min =382.5×（1+10%）=420.75KW，分别按承担负荷
某商场空调用制冷站设计课程设计说明书
课程设计说明书题目：沈阳市某商场空调用制冷站设计
毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 作者签名：日期：年月日 导师签名：日期：年月日
