第1章绪论
1.1 课题的目的和意义
变速器用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步、爬坡、转弯、加速等各种行驶工况下，使汽车获得不同的牵引力和速度，同时使发动机在最有利的工况范围内工作。中间轴式变速器多用于发动机前置后轮驱动汽车和发动机后置后轮驱动的客车上。变速器若采用浮动式结构的齿轮轴，工作时会产生挠度。因此，一方面降低了输出轴的刚性，另一方面造成了啮合齿轮啮合不良，致使齿轮强度降低，增加了运转噪音，影响了整机的性能。
为了近一步提升后驱动变速器的性能，增加后驱轿车市场销售份额，应该建立一个适应发动机排量为2.0升的后驱动变速器新平台，以满足车厂和用户更高层次的要求。
设计方案力求实现：
（1）变速器结构更加紧凑、合理，承载能力较大，满足匹配发动机之所需；
（2）选挡、换挡轻便、灵活、可靠；
（3）同步器结构合理，性能稳定，有利于换挡；
（4）齿轮承载能力高，运转噪音低，传递运动平稳。
1.2课题研究的现状
目前，国内外汽车变速器的发展十分迅速，普遍研究和采用电控自动变速器，这种变速器具有更好的驾驶性能、良好的行驶性能、以及更高的行车安全性。但是驾驶员失去了驾驶乐趣，不能更好的体验驾驶所带来的乐趣。机械式手动变速器具有结构简单、传动效率高、制造成本低和工作可靠，具有良好的驾驶乐趣等优点，故在不同形式的汽车上得到广泛应用。在档位的设置方面，国外对其操纵的方便性和档位数等方面的要求愈来愈高。目前，4档特别是5档变速器的用量有日渐增多的趋势。同时，6档变速器的装车率也在日益上升。变速器档位数的增多可提高发动机的功率利用率、汽车的燃料经济性及平均车速，从而可提高汽车的运输效率，降低运输成本。
汽车变速器是汽车的重要部件之一，用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步、爬坡、转弯、加速等各种行使工况下，使汽车获得不同的牵引力和速度，同时使发动机在最有利的工况范围内工作。变
1
速器设有空档，可在起动发动机、汽车滑行或停车时使发动机的动力停止向驱动轮传输。变速器设有倒档，使汽车获得倒退行使能力。
汽车变速器技术的发展历史：
手动变速器（MT：Manual Transmisson）主要采用了齿轮传动的降速原理。变速器内有多组传动比不同的齿轮副，而汽车行驶时的换挡工作，也就是通过操纵机构使变速器内不同的齿轮副工作。
自动变速器（AT：Automatic Transmisson）是由液力变矩器，行星齿轮和液压操纵系统组成，通过液力变矩器和齿轮组合的方式来达到变速变矩。
AMT是在传统干式离合器和手动齿轮变速器的基础上改造而成，主要改变了手动换挡操纵部分。即在MT总体结构不变的情况下改用电子控制来实现自动换挡。
无级变速器（CVT：Continuously Variable Transmission）,又称为连续变速式机械变速器。金属带式无级变速器主要包括主动轮组，从动轮组，金属带和液压泵等基本部件。主要靠主动轮，从动轮和传动带来实现速比的无级变化，传动带一般用橡胶带，金属带和金属链等。
无限变速式机械无级变速器（IVT：Infinitely Variable Transmisson）采用的是一种摩擦板式变速原理。IVT的核心部分由输入传动盘，输出传动盘和Variator传动盘组成。它们之间的接触点以润滑油作介质，金属之间不接触，通过改变Variator装置的角度变化而实现传动比的连续而无限的变化。
1.3 变速器的设计思想
根据发动机匹配的轿车的基本参数，及发动机的基本参数，设计能够匹配各项的新型后驱动变速器。
新型后驱动变速器应满足：
（1）发动机排量2.0升；
（2）六个前进挡，一个倒档；
（3）输入、输出轴保证两点支承；
（4）采用同步器，保证可靠平稳换挡；
（5）齿轮、轴及轴承满足使用要求。
1.4 研究的主要工作内容
中间轴式变速器主要用于后轮驱动变速器，所以，根据实际汽车发动机匹配所需，本文计划对适用于后驱动发动机固定中间轴式变速器作为总的布置方案。
1.确定合适的布置结构
2
变速器中各档齿轮按照档位先后顺序在轴上排列；各档的换挡方式；齿轮与轴的配套方案；轴承支承位置等结构。
2.进行主要参数的选择
确定变速器的档位数；各档传动比；中心距；轴向长度等。
3.进行主要零部件及其他结构的设计
齿轮参数；各档齿轮齿数分配；轮齿强度计算；轴的设计及校核；轴承的设计及校核；同步器主要参数的选取；操纵机构的设计等。
4.绘制图纸
根据设计方案，通过CAD完成装配图及零件图的绘制。
3
第2章变速器设计的总体方案
变速器是汽车传动系的重要组成部分，是连接发动机和整车之间的一个动力总成，起到将发动机的动力通过转换传到整车，以满足整车在不同工况的需求。所以整车和发动机的主要参数对变速器的总体方案均产生较大影响。
2.1 设计依据
随着消费者对汽车安全性、舒适性、经济性和动力性需求的提高，汽车的技术含量不断提高，机械式手动变速器具有结构简单、传动效率高、制造成本底和工作可靠，具有良好的驾驶乐趣等优点，故在不同形式的汽车上得到广泛应用。在档位的设置方面，国外对其操纵的方便性和档位数等方面的要求愈来愈高。目前，4档特别是5档变速器的用量有日渐增多的趋势。同时，6档变速器的装车率也在日益上升。变速器档位数的增多可提高发动机的功率利用率、汽车的燃料经济性及平均车速，从而可提高汽车的运输效率，降低运输成本。设计新型后驱动变速器以使变速器结构更加紧凑、合理、承载能力强。
选择车型为BMW 320i 2.0 典雅型轿车进行设计，基本性能参数如表2.1。
故车轮滚动半径近似等于轮胎半径，为r=(406.4+205*0.55)/2=315.95mm。
2.2传动机构布置方案分析
变速器由变速器传动机构和操纵机构组成。变速传动机构可按前进档数或轴的不同分类，分为固定轴式和旋转轴式两大类，而前者又分为两轴式，中间轴式和多中间轴式变速器等。
4
5
2.2.1两轴式和中间轴式变速器
现代汽车大多数都采用固定轴式变速器，而两轴式和中间轴式应用最为广泛。其中，两轴式变速器多用于发动机前置前轮驱动的汽车上。中间轴式变速器多用于发动机前置后轮驱动的汽车和发动机后置后轮驱动的客车上。在设计时，究竟采用哪一种方案，除了汽车总布置的要求外，还要考虑以下几个方面：
与中间轴式变速器比较，两轴式变速器因轴和轴承数少，所以有结构简单，轮廓尺寸小和容易布置等优点，此外，各中间档位因只经一对齿轮传递动力，故传动效率高，同时噪声也低。因两轴式变速器不能设置直接档，所以在高档工作是齿轮和轴承均承载，不仅工作噪声增大，且易损坏。还有，受结构限制，两轴式变速器的一档速比不可能设计的很大。对于前进档，两轴式变速器输入轴的转动方向与输出轴的转动方向相反；而中间轴式变速器的第一轴与输出轴的转动方向相同。
中间轴式变速器可以设置直接档，在使用直接档时，变速器的齿轮和轴承及轴承均不承载，发动机转矩经变速器第一轴和第二轴直接输出，此时变速器的传动效率高，可达90％以上，噪声低，齿轮和轴承的磨损减少。因为直接档的利用率高于其他档位，因而提高了变速器的使用寿命。在除直接档以外的其他档位工作时，中间轴式变速器的传动效率略有降低，这是它的缺点。对于本设计，采用如图2.1所示的传动方案。
图2.1 中间轴式变速器传动方案
2.2.2倒档的形式和布置方案
图2.2为常见的布置方案。图2.2（a）方案广泛用于前进档都是同步器换档的四档轿车和轻型货车变速器中；图2.2（b）方案的优点是可以利用中间轴上的1档齿轮，因而缩短了中间轴的长度，但换档时两对齿轮必须同时啮合，致使换档困难，某些轻型货车四档变速器采用这种方案；图2.2（c）方案能获得较大的倒档速比，突出的缺点是换档程序不合理；图2.2（d）方案针对前者的缺点作了修改，因而在货车变速器中取代了图2.2（c）方案；图2.2（e）方案中，将中间轴上的一档和倒档齿轮做成一体，其齿宽加大，因而缩短了一些长度；图2.2（f）方案采用了全部齿轮副均为常啮合齿轮，换档更为轻便；为了充分利用空间，缩短变速器轴向长度，有的货车采用图2.2（g）方案，其缺点是一档和倒档得各用一根变速器拨叉轴，使变速器上盖中的操纵机构复杂一些。后述五种方案可供五档变速器的选择：本次设计中采用中间轴式变速器，图2.2（f）琐事得到当布置方案。
图2.2倒档布置方案
2.3 变速器基本参数的确定
2.3.1 挡数的确定
挡数的设置与整车的动力性和经济性有关。就动力性而言，增加变速器的挡数，能够增加发动机发挥最大功率附近高功率的机会，提高了整车的加速与爬坡能力。就燃油经济性而言，挡数多，增加了发动机在低油耗区工作
6
7
的可能性，降低油耗。所以挡数设置为六档。
2.3.2 传动比的确定
1、主减速器传动比的确定
发动机转速与汽车行驶速度之间的关系式为：
6377
.0i i rn u p a = （2.1）
式中：
a u ——汽车行驶速度（km/h ）； p n ——发动机转速（r/min ）； r ——车轮滚动半径（m ）
； 6i ——变速器直接档传动比； 0i ——主减速器传动比。
已知：最高车速max a u =max a v =220km/h ；最高档为超速档，传动比6i =1；车轮滚动半径由所选用的轮胎规格205/55R16得到r =315.95(mm)；发动机转速n =p n =6200（r/min ）；由公式（3.1）得到主减速器传动比：
I 0=3.35
2、最低档传动比计算
按最大爬坡度设计，满足最大通过能力条件，即用一档通过要求的最大坡道角max α坡道时，驱动力应大于或等于此时的滚动阻力和上坡阻力（加速阻力为零，空气阻力忽略不计）[13]。用公式表示如下：
max max 0max sin cos ααηG Gf r
i i T t
g e +≥ （2.2） 式中：
8
G ——车辆总重量(N)；
f ——坡道面滚动阻力系数(对沥青路面μ=0.01~0.02)； max e T ——发动机最大扭矩(N·
m)； 0i ——主减速器传动比； g i ——变速器传动比；
t η ——为传动效率（0.85~0.9）； R ——车轮滚动半径；
max α——最大爬坡度（一般轿车要求能爬上30%的坡，大约 7.16）
由公式（3.2）得： t
e g i T r G G i ηααμ0m a x m a x m a x 1)s i n c o s (+≥
（2.3）
已知：m=3000kg ；019.0=f ； 7.16max =α；r=0.32m ；200max =e T N·m ；； g=9.8m/s 2；90.0=t η，把以上数据代入（3.3）式：
i g ≥4.76
满足不产生滑转条件。即用一档发出最大驱动力时，驱动轮不产生滑转现象。公式表示如下：
?ηn t
g e F r i i T ≤10max t
e n g i T r
F i η?0m a x 1≤ （2.4）
式中：
n F ——驱动轮的地面法向反力，mg F n =；
? ——驱动轮与地面间的附着系数；对混凝土或沥青路面?可取0.5~0.6
9
之间。
已知：3000=m kg ；?取0.55，把数据代入（3.4）式得：
8.0590
.06.7220026
.055.08.930001=?????≤
g i
所以，初选一档传动比为5.0。 3、变速器各档速比的配置
按等比级数分配其它各档传动比，即：
38.11
555
61===i i q 38
.190.163.263.352
43342========q i q i q i q i
2.3.3 中心距的选择
初选中心距可根据经验公式计算：
31m a x g e A i T K A η= （2.5） 式中：
A ——变速器中心距（mm ）；
A K ——中心距系数，乘用车A K =8.9~9.3； max e T ——发动机最大输出转距为200（N·
m ）； 1i ——变速器一档传动比为5.0；
g η ——变速器传动效率，取96%。
=A 8.9396.05200???=87.79mm
取A =90mm 。
2.3.4 变速器的外形尺寸
变速器的横向外形尺寸，可以根据齿轮直径以及倒档中间齿轮和换档机构的布置初步确定。影响变速器壳体轴向尺寸的因素有档数、换档机构形式以及齿轮形式。
乘用车变速器壳体的轴向尺寸可参考下列公式选用：
?
=； L=3.490=255mm
2.3(
A
~
L)5.3
10
11
第3章 主要零部件的设计及计算
3.1 齿轮的设计及校核
3.1.1 齿轮参数确定及各挡齿轮齿数分配
1.模数m
齿轮模数是一个重要参数，并且影响它的选取因素又很多，如齿轮的强度、质量、噪声、工艺要求等。对于乘用车为了减少噪声应合理减小模数，乘用车和总质量在1.8~14.0t 的货车为2.0~3.5mm ，取m=2.5mm 。 2.压力角α
国家规定的标准压力角为20 ，所以变速器齿轮普遍采用的压力角为20 。 3.螺旋角β
选取斜齿轮的螺旋角，应该注意它对齿轮工作噪声、轮齿的强度和轴向力有影响。螺旋角应选择适宜，太小时发挥不出斜齿轮的优越性，太大又会使轴向力过大。轿车变速器齿轮应采用较大螺旋角以提高运转平稳性，降低噪声。
乘用车中间轴式变速器为22 ~ 34??，选=25β?。 4.齿宽b
齿宽的选择既要考虑变速器的质量小，轴向尺寸紧凑，又要保证轮齿的强度及工作平稳性的要求，通常是根据齿轮模数来确定齿宽b 。c b=k m ，其中c K 为齿宽系数。变速器中一般倒挡采用直齿圆柱齿轮 4.5~8.0c K =；常啮合及其他挡位用斜齿圆柱齿轮c K 6.0~8.5=。 5.齿顶高系数
齿顶高系数对重合度、轮齿强度、工作噪声、轮齿相对滑动速度、轮齿根切和齿顶厚度等有影响。一般齿轮的齿顶高系数0 1.0f =，为一般汽车变速器齿轮所采用。
6.各挡齿轮齿数的分配
分配齿数时应注意的是，各挡齿轮的齿数比应该尽可能不是整数，以使齿面磨损均匀。
（1）确定一挡齿轮的齿数
齿轮的变位是齿轮设计中一个非常重要的环节，采用变位齿轮，除为了避免齿轮产生根切和凑配中心距以外，它还影响齿轮的强度，使用平稳性、耐磨损、抗胶合能力及齿轮的啮合噪声。
12
一挡齿轮参数如表3.1。
2cos 2900.9165.522.5
h n A Z m β??===，圆整后得齿数和为66，修正后得
26.77β= 。
凑配中心距'1112()902cos n
Z Z m A mm A β+=
≈=；
斜齿端面模数 2.72cos n
t m m mm β=
=； 啮合角'1112cos ()cos 0.942t
m Z Z A
αα=+=，'20αα== ； 故总变位系数0x ε=，即为高度变位。
查得：12110.38,0.38x x ==-故。两齿轮分度圆仍相切，节圆与分度圆
重合，全齿高不变。 （2）对中心距进行修正
因为计算齿轮和h Z 后，经过取整数使中心距有了变化，所以应根据取定
的h Z 重新计算中心距A 作为各挡齿轮齿数分配的依据。702cos h n
Z m A mm β
==。
由一挡传动比211
1112
Z Z i Z Z =求出常啮合传动齿轮的齿数比：
2
121111
Z Z i Z Z = （3.1）
13
而常啮合传动齿轮的中心距与一挡齿轮的中心距相等，即：
12()
2cos m Z Z A β
+= （3.2）
由公式（3.1）（3.2）得：1225,42Z Z ==。
核算29
1110
Z Z i Z Z ==3.27，与前1 3.32i =相差较小，故由（3.2）式得：齿轮1、
2精确的螺旋角221.49β= 。
凑配中心距12'()902cos n
Z Z m A mm A β+=≈=；
斜齿端面模数 2.69cos n
t m m mm β==；
啮合角'12cos ()cos 0.942t
m Z Z A
αα=+=，故'20α= ，角度变位。 查得210,0.180.18x x x ε==-=故。
（3）确定常啮合传动齿轮副的齿数见表3.2
10由2
921
10Z Z i Z Z =得：
14
1
92
2
10Z Z i Z Z = （3.3） 而 10
910()
2cos m Z Z A β+= （3.4）此外，
从抵消或减少中间轴上的轴向力出发，还必须满足下列关系式：
2
9121010tan (1)tan Z Z Z Z Z ββ=++ （3.5）
联解上述三个方程式，采用试凑法，选定螺旋角1011.31β= ，解式（3.3）
（3.4）求出91048,23Z Z ==。
凑配中心距'91010
()90.562cos n
Z Z m A mm A β+==>；
斜齿端面模数10 2.70cos n
t m m mm β==；
啮合角'910'cos ()cos 0.942t m Z Z A
αα=+=，故'20αα==
，正角度变位。 查得9101.2,0.420.78x x x ε===故。 二挡齿轮基本参数见表3.3
15
同理：三挡齿轮788422813.6Z Z β=== ，，，近似满足轴向力平衡关系。
凑配中心距'788
()90.212cos n
Z Z m A mm A β+==>；
斜齿端面模数6 2.58cos n
t m m mm β==；
啮合角'78'cos ()cos 0.942t m Z Z A
αα=
+=，故'20αα==
，正角度变位。 查得781.05,0.430.62x x x ε===故。
三挡齿轮基本参数见表3.4
566373316.22Z Z ===，， 凑配中心距'566
()91.152cos n
Z Z m A mm A β+==>；
斜齿端面模数6 2.60cos n
t m m mm β==；
啮合角56''cos ()cos 0.942t
m Z Z A
αα=+=，故'20αα== ，负角度变位。 查得561.05,0.48,0.57x x x ε===故。
四挡齿轮基本参数见表3.5
16
17
344313818.89Z Z ===，， 凑配中心距34'4
()90.792cos n
Z Z m A mm A β+==>；
斜齿端面模数4 2.63cos n
t m m mm β==；
啮合角'34'cos ()cos 0.942t
m Z Z A
αα=+=，故'20α?=。 查得430.97,0.56,0.41x x x ε===故。
（5）。倒挡齿轮基本参数见表3.6
13
18
齿数，一般在21~23之间，初选1523Z =，计算出输入轴与倒挡轴的中心距'
A 。
设414'151
17,()502
Z A m Z Z mm ==+=则
为保证倒挡齿轮的啮合和不产生运动干涉，齿轮13和14的齿顶圆之间应保持有0.5mm 以上的间隙，故取13Z 50=，满足输入轴与中间轴的距离。
假设当齿轮13和14啮合时，中心距''13141
A (Z )83.752
m Z A =+=<，且
''0.5A A mm ->。故倒挡轴与中间轴的中心距，13151()902
A m Z Z mm ε=+=。
根据中心距'A 求啮合角'α：1415''cos ()cos 0.942m Z Z A
αα=+=，故'20αα==
，高度变位。查得141513150.52,0.52,0.581.12,0.54,0.58
x x x x x x εε====== 14
132
1 4.94
Z Z i Z Z ==倒
3.1.2 轮齿强度计算
变速器齿轮的损坏形式主要有：轮齿折断、齿面疲劳剥落（点蚀）、移动换挡齿轮端部破坏以及齿面胶合。
轮齿折断发生在下述几种情况下：轮齿受到足够大的冲击载荷作用，造成轮齿弯曲折断；轮齿在重复载荷作用下，齿根产生疲劳裂纹，裂纹扩展深度逐渐加大，然后出现弯曲折断。前者在变速器中出现的极少，而后者出现的多些[3]。变速器抵挡小齿轮由于载荷大而齿数少，齿根较弱，其主要破坏形式就是这种弯曲疲劳断裂。
齿面点蚀是常用的高挡齿轮齿面接触疲劳的破坏形式。点蚀使齿形误差加大而产生动载荷，甚至可能引起轮齿折断。通常是靠近节圆根部齿面点蚀较靠近节圆顶部齿面处的点蚀严重；主动小齿轮较被动大齿轮严重。
1.轮齿弯曲强度计算
（1）直齿轮弯曲应力ωσ
32g f
c T K K m ZK y
σωσπ=
（3.6）
式中：g T ——计算载荷（N·mm ）；
K σ——应力集中系数，可近似取K σ=1.65；
f K ——摩擦力影响系数，
主、从动齿轮在啮合点上的摩擦力方向不同，
19
对弯曲应力的影响也不同：主动齿轮f K =1.1，从动齿轮f K =0.9；
c K ——齿宽系数； y ——齿形系数。
2δ=
54
16411.93125100(125100)64
3 2.110 3.1435225
???-??????=0.0001rad ＜[δ] （3）三档工作时的刚度
计算用的齿轮啮合的圆周力t F ，径向力r F ，可按下式求出：
3t F =
d
i T e 3max 2=3220010 2.63
35???=30057.14N
20
3r F =
β
αcos tan 3n t F =30057.140.36
0.91?=11890.74N
三档工作时，35d mm =，115a mm =，110b mm =
3c f =225411890.7411511064
3 2.110 3.1435225????????=0.047mm≤[]c f
3s f =225430057.1411511064
3 2.110 3.1435225
????????=0.10mm≤[]s f
3f =2
323s c f f +
＜[f ]
3δ=
5411890.74115110(115110)64
3 2.110 3.1435225
???-??????=0.00048rad ＜[δ]
（4）四档工作时的刚度
计算用的齿轮啮合的圆周力t F ，径向力r F ，可按下式求出：
4t F =
d
i T e 4max 2=3220010 1.90
30???=25333.33N 4r F =
β
αcos tan 4n t F =25333.330.360.91?=10021.98N
四档工作时，30d mm =，56a mm =，169b mm =
4c f =
225410021.985616964
3 2.110 3.1430225????????=0.036mm≤[]c f 4s f =
225425333.335616964
3 2.110 3.1430225
????????=0.028mm≤[]s f 4f =
2
424s c f f +
＜[f ]
4δ=
5410021.9856169(16956)64
3 2.110 3.1430225
???-??????=0.00043rad ＜[δ]
（5）五档工作时的刚度
计算用的齿轮啮合的圆周力t F ，径向力r F 及轴向力a F ，可按下式求出：
摘要 设计内容：机械平面三轴式变速箱的设计。 汽车实际行驶中的安全性、经济性、实用性都是由整体设计来决定的；实际中发动机传到车轮上的转矩和转速必须改变以适应起步、爬坡、转弯、加速、倒行等各种工况，变速器就是为了满足这些要求而设计的。 我的设计从实际出发利用所学知识对变速器进行设计，具体内容为：第一章主要介绍变速器的功用和基本要求；第二章主要介绍了汽车变速箱主要参数选择，各部件的选择以及整体布置；第三章为齿轮的设计，第四章为轴的设计。第三、四章是本次设计的重点，这两章从齿轮的设计与计算，轴的设计与计算以及零件的定位润滑出发对变速器详细设计。 经过我的计算和验算，我所设计齿轮、轴、轴承及操纵机构等均达到任务书要求。 关键词：变速器齿轮轴经济性
Abstract Our design includes: Three-axis gearbox mechanical planarization The actual moving vehicle safety, economy, practicality is determined by the overall design; practice spread to the wheels on the engine torque and speed must be changed to meet the start, climb, turn, speed up, but line and other working conditions of transmission in order to satisfy these requirements is designed. I design from the reality of learning to use the design of the transmission, the specific contents as follows: The first chapter introduces the functions of transmission and basic requirements; the second chapter introduces the main parameters of the vehicle choice, the choice of the components and the overall layout; article three chapters to the design of gear, the fourth chapter of the design axis, the third, four chapters is the focus of this design, these two chapters from the design and calculation of gear, shaft design and calculation, as well as the positioning of parts of the transmission lubrication point detailed design. After checking my calculations and I designed gears, shafts, bearings and control agencies to meet all requirements of the task book. Keyword: Transmission gear axle economy
三轴式五档手动变速器设计摘要本设计的任务是设计一台用于通用五菱之光微型车的三轴式五档手动变速器，该变速器有两个突出的优点：一是其直接档的传动效率高，磨损及噪声也最小；二是在齿轮中心距较小的情况下仍然可以获得较大的一档传动比。随着科学技术的日益发展，汽车的各项性能也日臻完善。现代汽车已成为世界各国国民经济和社会生活中不可缺少的交通工具。现代汽车除了装有性能优良的发动机外还应该有性能优异的传动系与之匹配才能将汽车的性能淋漓尽致的发挥出来，因此汽车变速器的设计显得尤为重要。分析了为保证变速器具有良好的工作性能，对变速器应提出的设计要求。详细介绍了变速器机构方案的确定，变速器主要参数的选择，变速器的设计计算，同步器设计计算等在变速器设计过程中的关键步骤。变速器用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步，爬坡，转弯，加速等各种行驶工况下，是汽车获得不同的牵引力和速度，用时使发动机在最有利工况范围内工作。变速器设有空档和倒档。需要变速器还有动力输出功能。关键词：变速器；同步器；档数；轴；Three axis manual shift transmission design in five Abstrack This design task is to design a used for general WuLing sunshine in fiveof the three axis subcompact manual shift transmission ，the transmission hastwo outstanding advantages ：one is its direct transmission of high transmissionefficiency ；wear and noise minimal ；Second：in the gear center distanceissmaller still can acquire larger gear transmission . Along with the development of science and technology the car of variousperformance also is being perfected . Hyundai has become the world nationaleconomic and social life of indispensable transport . Modern car with goodperformance engine except outside still should have excellent performancedrivetrain matching car performance will play out so the incisively and vividlyauto transmission design is particularly important. Analyzed in order to ensuretransmission has good work performance ：the transmission should proposedesign requirements. Introduces the transmission mechanism project determinationand transmission main parameters are selected the transmission design calculation the synchronizer design calculation in design process such asa critical step in transmission. Transmission used to change to the drive wheels on the engine torque ancdrotational speed the purpose is back starting climbing turn accelerate etc. Various kinds of driving conditions the automobile get different traction and theengine speed and use it in the most favorable work within the working conditions. Transmission has gap and reversing. Need transmission and power outputfunctions.Keywords: transmission Synchronizer File numbered Axis 目录中文摘要英文摘要主要符号表1 绪论1.1 概述1.2 五档手动变速器的研究意义1.3 国内外相关研究现状1.3.1 手动变速器（MT）1.3.2 自动/手动变速器（AMT）1.3.3 自动变速器（AT）1.3.4 无级变速器（CVT）1.3.5 双离合器变速器（DCT）1.4 本文主要研究工作2 机械式变速器的概述及其方案的确定2.1 变速器的功用和要求2.2 变速器结构方案的确定 2.2.1 变速器传动机构的结构分析与型式选择2.2.2 倒档传动方案2.3 变速器主要零件结构的方案分析2. 3.1 齿轮型式2.3.2 换档结构型式3 变速器主要参数的选择与主要零件的设计3.1 变速器主要参数的选择3.1.1 档数和传动比3.1.2 中心距3.1.3 轴向尺寸3.1.4 齿轮参数3.2 各档传动比及其齿轮齿数的确定3.2.1 确定一档齿轮的齿数3.2.2 确定常啮合齿轮副的齿数3.2.3 确定其他档位的齿数3.2.4 确
第1章绪论 1.1 本次设计的目的意义 随着经济和科学技术的不断发展，汽车工业也渐渐成为我国支柱产业，汽车的使用已经遍布全国。而随着我国人民生活水平的不断提高，微型客货两用车、轿车等高级消费品已进入平常家庭。 在我国，汽车工业起步较晚。入世后，我国的汽车工业面临的是机遇和挑战。随着我国汽车工业不断的壮大，以及汽车行业持续快速发展，如何设计出经济实惠，工作可靠，性能优良，且符合中国国情的汽车已经是当前汽车设计者的紧迫问题。在面临着前所未有机遇同时不得不承认在许多技术上，我国与发达国家还存在着一定的差距。 发动机的输出转速非常高，最大功率及最大扭矩在一定的转速区出现。为了发挥发动机的最佳性能，就必须有一套变速装置，来协调发动机的转速和车轮的实际行驶速度。在经济方面考虑合适的变速器也非常重。本次设计对轿车变速器的结构进行了介绍，阐述了轿车主要参数的确定，在机构方面选择了机械式变速器确定变速设计的主要参数，在变速器的寿命方面以及与变速器相关的操纵机构也进行了介绍。 1.2 变速器的发展现状 汽车问世百余年来，特别是从汽车的大批量生产及汽车工业的大发展以来，汽车已经成为世界经济的发展、为人类进入现代生活，产生了无法估量的巨大影响，为人类社会的进步做出了不可磨灭的巨大贡献，掀起了一场划时代的革命。自从汽车采用内燃机作为动力装置开始变速器就成为了汽车重要的组成部分，现代汽车广泛采用的往复活塞式内燃机具有体积小、质量轻、工作可靠和使用方便等优点，但其转矩和转速变化范围较小，而复杂的使用条件则要求汽车的牵引力和车速能在相当大的范围内变化，故其性能与汽车的动力性和经济性之间存在着较大的矛盾，这对矛盾靠现代汽车的内燃机本身是无法解决的。因此在汽车传动系中设置了变速器和主减速器，以达到减速增矩的目的。变速器对整车的动力性与经济性、操纵的可靠性与轻便性、传动的平稳性与效率都有着较为直接的影响。汽车行驶的速度是不断变化的，即要求汽车变速器的变速必要尽量多，尽管传统的齿轮变速器并不理想但以其结构简单、效率高、功率大三大显著特点依然占领者汽车变速器的主流地位。虽然传统机械师的手动变速器具有换挡冲击大，体积大，操纵麻烦等诸多缺点，但仍以其传动效率高、生产制造
摘要 变速器是汽车传动系的重要组成部分，其发展无疑代表着汽车工业的发展，它的设计也是汽车设计的一个重要部分。本设计的任务是设计一台用于微型车上的三轴式刚性支承结构变速器，以使变速器结构更加紧凑、合理，承载能力大，满足匹配微车发动机之所需。 本设计从后驱动变速器的总体方案开始，对传动系统的方案进行分析，档位的布置形式进行研究分析，变速器基本参数的选择，零部件结构方案的分析确定，同步器、操纵机构及箱体的设计选用。根据所配车型，结合上述参数，再结合汽车设计、汽车理论、机械设计等相关知识，计算出相关的变速器参数并论证设计的合理性。最终，用AutoCAD软件完成变速器装配图和零件图的绘制。 设计三轴式刚性支承结构变速器，以进一步提升后驱动变速器的性能，增加后驱动微型车市场，满足不同层次的需求。 关键词：三轴式刚性支承；后驱动变速器；轴；齿轮；箱体；设计
ABSTRACT Transmission is an important of automobile transmission system.Undoubtedly,it represents the development of the automobile industry,its design is also an important part of automotive design.The design mission is a three-axis rigid support transmission designing for micro car.The purpose is to enable the transmission has more compact and reasonable structure,carry capacity of large,meet the needs of mini-car engines. In this paper,from the beginning of the overall program of rear-wheel drive transmission,analyse the program of transmission system.Choose basic parameters of the transmission,determine the structure of the program components,design the synchronizer,manipulation of body and the box.According to the model selection,combine these parameters and the related knowledge of Auto Design,Automotive Theory,Mechanical design ,calculate related parameters of transmission and prove the rationality of the design.Finally,achieve the assembly drawing and parts chart to use the soft ware of AutoCAD. Design the three-axis rigid support transmission to upgrade the performance of rear-wheel drive transmission,increase the market of rear-wheel drive mini-cars,in order to satisfy the needs of different levels. Key words: Three-axis Rigid Support; Rear-wheel Drive Transmission; Axle; Gear-wheel; Box; Design
摘要 变速器用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步，爬坡，转弯，加速等各种行驶工况下，使汽车获得不同的牵引力和速度，同时使发动机在最有利工况范围内工作。变速器设有空挡和倒挡。需要时变速器还有动力输出功能。 因为变速箱在低档工作时作用有较大的力，所以一般变速箱的低档都布置靠近轴的后支承处，然后按照从低档到高档顺序布置各档位齿轮。这样做既能使轴有足够大的刚性，又能保证装配容易。变速箱整体结构刚性与轴和壳体的结构有关系。一般通过控制轴的长度即控制档数，来保证变速箱有足够的刚性。 本文设计研究了三轴式五挡手动变速器，对变速器的工作原理做了阐述，变速器的各挡齿轮和轴做了详细的设计计算，并进行了强度校核，对一些标准件进行了选型。变速器的传动方案设计。简单讲述了变速器中各部件材料的选择。 关键字：挡数；传动比；齿数；轴
Abstract Transmission to change the engine reached on the driving wheel torque and speed, is aimed at marking start, climbing, turning, accelerate various driving conditions, the car was different traction and speed Meanwhile engine in the most favorable working conditions within the scope of the work. And the trans mission in neutral gear with reverse gear. Transmission also need power output function. Gearbox because of the low-grade work at a larger role, In general, the low-grade gearbox layout are close to the axis after support, Following from low-grade to high-grade order of the layout of stalls gear. This will not only allow axis are large enough for a rigid, but also ensures easy assembly. Gear box overall structure and rigid axle and the shell structure of relations. Generally through the control shaft length control over several stalls to ensure that adequate gear box rigid. This paper describes the design of three-axis five block manual trans mission, the transmission principle of work elaborated, Transmission of the gear shaft and do a detailed design, and the intensity of a school. For some standard parts for the selection. Transmission Trans mission program design. A brief description of the trans mission of all components of the material choice. Keywords : block; Transmission ratio; Teeth; Axis
汽车设计课程设计 说明书 设计题目：汽车五档变速器08级汽车制造与装配 设计者：尤建超 指导教师：梅彦利
目录 第一部分：车型基本参数---------------------------3 第二部分：传动方案拟定---------------------------4 第三部分：变速器主要参数的选择--------------------5第四部分：变速器齿轮的设计计算--------------------6第五部分：变速器轴的设计计算----------------------14第六部分：滚动轴承的选择和计算--------------------18第七部分：参考资料------------------------------20
一.机械式变速器的概述及其方案的确定 §1.1 变速器的功用和要求 变速器的功用是根据汽车在不同的行驶条件下提出的要求，改变发动机的扭矩和转速，使汽车具有适合的牵引力和速度，并同时保持发动机在最有利的工况范围内工作。为保证汽车倒车以及使发动机和传动系能够分离，变速器具有倒档和空档。在有动力输出需要时，还应有功率输出装置。 对变速器的主要要求是： 1.应保证汽车具有高的动力性和经济性指标。在汽车整体设计时，根据汽车载重量、发动机参数及汽车使用要求，选择合理的变速器档数及传动比，来满足这一要求。 2.工作可靠，操纵轻便。汽车在行驶过程中，变速器内不应有自动跳档、乱档、换档冲击等现象的发生。为减轻驾驶员的疲劳强度，提高行驶安全性，操纵轻便的要求日益显得重要，这可通过采用同步器和预选气动换档或自动、半自动换档来实现。 3.重量轻、体积小。影响这一指标的主要参数是变速器的中心距。选用优质钢材，采用合理的热处理，设计合适的齿形，提高齿轮精度以及选用圆锥滚柱轴承可以减小中心距。 4.传动效率高。为减小齿轮的啮合损失，应有直接档。提高零件的制造精度和安装质量，采用适当的润滑油都可以提高传动效率。 5.噪声小。采用斜齿轮传动及选择合理的变位系数，提高制造精度和安装刚性可减小齿轮的噪声。 §1.2 变速器结构方案的确定 变速器由传动机构与操纵机构组成。 1．变速器传动机构的结构分析与型式选择 有级变速器与无级变速器相比，其结构简单、制造低廉，具有高的传动效率（η=0.96~0.98），因此在各类汽车上均得到广泛的应用。 设计时首先应根据汽车的使用条件及要求确定变速器的传动比范围、档位数及
输出轴与齿轮关系 变速箱输出轴上的齿轮不是固定在上边的而是各档齿轮空套在输出轴上，接合套通过花键毂与输出轴花键联接，挂档后，接合套与相应档位齿轮接合，动力经过相应档位空套的齿轮先传到接合套再经过花键传到输出轴输出。 当其中一个档位工作时，其他档位输出轴齿轮虽然是空套上边，但都是与中间轴相应档位齿轮常啮合的（中间轴各齿轮是固定在中间轴上的），虽然不传递动力，但会旋转，转速与正工作的档位是不一样的，所以换挡时就需要同步器（接合套）同步以防打齿。 变速箱三轴的作用是什么？ 第一轴是输入轴，就是说发动机的动力从飞轮传到离合器再到第一轴。第二轴是输出轴，变速器调整所需要的速度然后经第二轴输出。三轴也叫中间轴主要装了一些常啮合齿轮。工作原理是这样的，从发动机来的动力先到一轴，从一轴在传到中间轴，通过与一轴上的不同齿轮啮合可来获得不同的档位！比如一档动力从发动机到一轴在传到中间轴由最后一个小齿轮带动一轴上的最大的齿轮，最小的带最大的所以速度最慢！在通过一轴传到二轴输出！ 三轴变速器与二轴变速器有什么不同？ 三轴变速器（又称中间轴式变速器），变速器第一轴的前端经轴承支承在发动机飞轮上，第一轴的花键用来装设离合器的从动盘。输出轴的前端经轴承支承在第一轴后端的孔内，第二轴的末端经花键与万向节连接，经接合套连接后可得到直接挡。输入、输出轴的转向相同，且在变速器的不同侧。输出轴与万向节相连，可以将动力经传动系传递给后轮驱动桥。。。 两轴式变速器轴和轴承数少，变速器常与主减速器主动齿做成一体，所以结构简单、轮廓尺寸小和布置容易。其特点是输入和输出轴平行，无中间轴，从输入轴到输出轴只经过一对齿轮传动，两轴式变速器的输入与输出轴的转动方向相反，且在变速器的同一侧，故输出轴需经转向处理，所以我认为这也是两轴式多用于发动机前置前轮驱动汽车上的原因吧。
.. . … 高级轿车三轴五档手动机械式变速器 目录 一、设计任务书 (4) 二、机械式变速器的概述及总体方案论证 (4) 2.1 变速器的功用、要求、发动机布置形式分析 (4) 2.2 变速器传动机构布置方案 (5) 2.2.1 传动机构布置方案分析 (5) 2.2.2 倒挡布置方案 (7) 2.3 变速器零部件结构方案分析 (8) 三、变速器主要参数的选择与主要零件的设计 (11) 3.1 变速器主要参数选择 (11) 3.1.1 档数与传动比 (13) 3.1.2 中心距 (14) 3.1.3 外形尺寸 (14) 3.1.4 齿轮参数 (15) 3.2 各档齿轮齿数的分配 (15) 3.2.1 确定一档齿轮的齿数 (15) 3.2.2 确定常啮合齿轮副的齿数 (16) 3.2.3 确定其他档位的齿数 (18) 3.2.4 确定倒挡齿轮的齿数 (18)
3.3 齿轮变位系数的选择 (19) 四、变速器齿轮的强度计算与材料的选择 (22) 4.1 齿轮的损坏原因及形式 (22) 4.2齿轮的强度计算与校核 (22) 4.2.1齿轮弯曲强度计算 (23) 4.2.2齿轮接触应力 (24) 五、变速器轴的强度计算与校核 (26) 5.1变速器轴的结构和尺寸 (26) 5.1.1 轴的结构 (26) 5.1.2 确定轴的尺寸 (26) 5.2轴的校核 (27) 5.2.1 第一轴的强度与刚度校核 (28) 5.2.2 第二轴的校核计算 (29) 六、变速器同步器的设计及操纵机构 (30) 6.1 同步器的结构 (31) 6.2 同步环主要参数的确定 (33) 6.3 变速器的操纵机构 (35) 参考文献 (36)

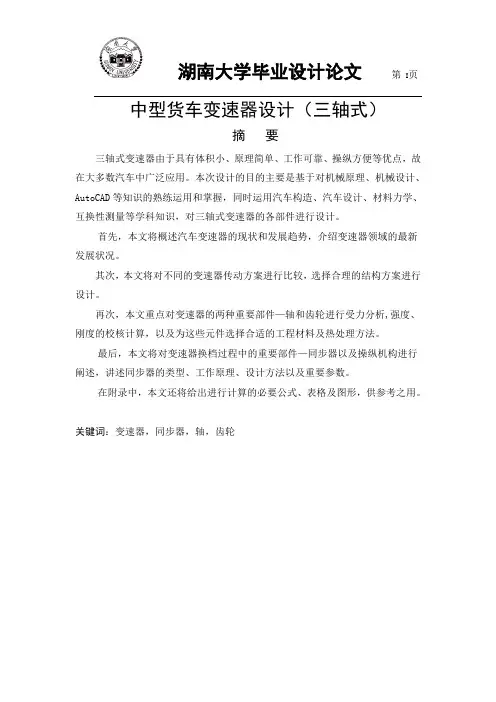

中型货车变速器设计（三轴式） 摘要 三轴式变速器由于具有体积小、原理简单、工作可靠、操纵方便等优点，故在大多数汽车中广泛应用。本次设计的目的主要是基于对机械原理、机械设计、AutoCAD等知识的熟练运用和掌握，同时运用汽车构造、汽车设计、材料力学、互换性测量等学科知识，对三轴式变速器的各部件进行设计。 首先，本文将概述汽车变速器的现状和发展趋势，介绍变速器领域的最新发展状况。 其次，本文将对不同的变速器传动方案进行比较，选择合理的结构方案进行设计。 再次，本文重点对变速器的两种重要部件—轴和齿轮进行受力分析,强度、刚度的校核计算，以及为这些元件选择合适的工程材料及热处理方法。 最后，本文将对变速器换档过程中的重要部件—同步器以及操纵机构进行阐述，讲述同步器的类型、工作原理、设计方法以及重要参数。 在附录中，本文还将给出进行计算的必要公式、表格及图形，供参考之用。关键词：变速器，同步器，轴，齿轮
