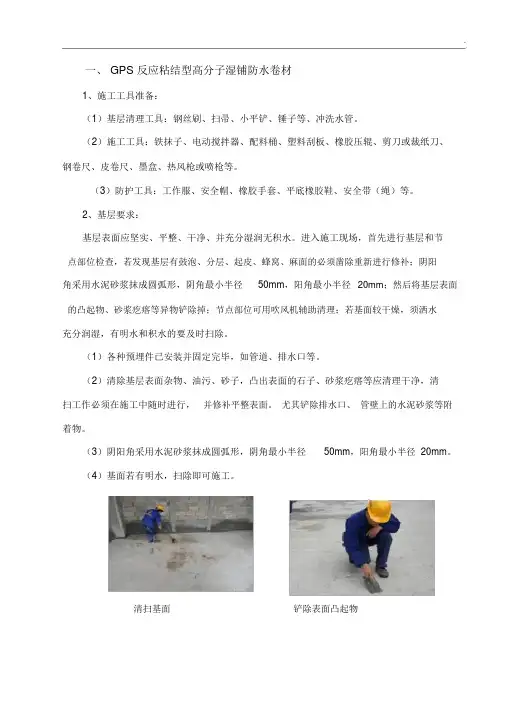

一、 GPS反应粘结型高分子湿铺防水卷材
1、施工工具准备：
（1）基层清理工具：钢丝刷、扫帚、小平铲、锤子等、冲洗水管。
（2）施工工具：铁抹子、电动搅拌器、配料桶、塑料刮板、橡胶压辊、剪刀或裁纸刀、钢卷尺、皮卷尺、墨盒、热风枪或喷枪等。
（3）防护工具：工作服、安全帽、橡胶手套、平底橡胶鞋、安全带（绳）等。
2、基层要求：
基层表面应坚实、平整、干净、并充分湿润无积水。进入施工现场，首先进行基层和节点部位检查，若发现基层有鼓泡、分层、起皮、蜂窝、麻面的必须凿除重新进行修补；阴阳角采用水泥砂浆抹成圆弧形，阴角最小半径50mm，阳角最小半径20mm；然后将基层表面的凸起物、砂浆疙瘩等异物铲除掉；节点部位可用吹风机辅助清理；若基面较干燥，须洒水充分润湿，有明水和积水的要及时扫除。
（1）各种预埋件已安装并固定完毕，如管道、排水口等。
（2）清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。尤其铲除排水口、管壁上的水泥砂浆等附着物。
（3）阴阳角采用水泥砂浆抹成圆弧形，阴角最小半径50mm，阳角最小半径20mm。
（4）基面若有明水，扫除即可施工。
清扫基面铲除表面凸起物
浇湿基面
未处理好的基面处理好的基面
3、工艺流程：
基层清理、修补、润湿→节点密封、附加增强层→配制水泥素浆→弹基准线试铺→撕开卷材底部隔离纸→刮涂水泥素浆→卷材铺贴（滚铺法、抬铺法）→辊压排气→卷材搭接、收头密封→成品养护及保护→检查修补→质量验收。
4、施工步骤：
（1）基面清理：
①清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。尤其铲除排水口、烟囱、管壁上的水泥砂浆等附着物。
②阴阳角采用水泥砂浆抹成圆弧角，阴角最小半径50mm，阳角最小半径20mm。
③基面若有明水，扫除即可施工。
（2）配置水泥素浆：
按水泥：水=2:1（重量比）。先按比例将水倒入原已备好的拌浆桶，再将水泥放入水中，浸泡15～20分钟并充分浸透后，把桶面多余的水倒掉；然后加入水泥用量的5%～8%聚合物
建筑胶（保水剂），用电动搅拌机进行搅拌，搅拌时间5分钟以上（如下图）。
水泥：水=2:1浸泡15～20分钟电动搅拌机搅拌5分钟以上
（3）弹基准线试铺：
根据施工现场状况，进行合理定位，确定卷材铺贴方向，在基层上弹好卷材控制线，依循流水方向从低往高进行卷材试铺（如下图）。
划线（或弹线）定位卷材试铺
（4）撕开卷材底部隔离纸：
卷材试铺后，先将要铺贴的卷材剪好，反铺于基面上(即是底部隔离纸朝上)，撕剥去卷材隔离纸。撕剥时，已剥开的隔离纸宜与粘结面保持45～60度的锐角，防止拉断隔离纸，尽量保持在自然松弛状态，但不要有皱折（如下图）。
撕开隔离纸
（5）刮涂水泥素浆：
其厚度视基层平整情况而定，一般为2～3mm，过薄达不到最优粘结效果，过厚则水泥素浆堆积宜开裂。刮涂时应注意压实、抹平。刮涂水泥素浆的宽度比卷材的长、短边宜各宽出100mm，并在刮涂过程中注意保证平整度（如下图）。
刮涂水泥素浆
（6）卷材铺贴：
①滚铺法：将卷材对准基准线试铺，在约5m长处用裁纸刀将隔离纸轻轻划开，注意不要划伤卷材，将未铺开卷材隔离纸从背面缓缓撕开，同时将未铺开卷材沿基准线慢慢向前推铺。边撕隔离纸边铺贴。铺贴好后再将前面试铺剩余的约5m长卷材卷回，依上述方法粘贴在基层上（如下图）。
卷材滚铺
②抬铺法: 把已剪好的卷材反铺于基面上（即是底部隔离纸朝上），待剥去卷材全部隔离纸后，再将水泥素浆刮涂在卷材粘结面和基面待铺位置，然后分别由两人从卷材的两端配合抬起，翻转和铺贴在待铺位置上。卷材与相邻卷材之间为平行搭接，待长、短边搭接施工时再揭除上下卷材搭接隔离膜。
卷材抬铺铺贴调整
（7）辊压排气：
待卷材铺贴完成后，用软橡胶板或辊筒等从中间向卷材搭接方向另一侧刮压并排出空气，使卷材充分满粘于基面上。搭接铺贴下一幅卷材时，将位于下层的卷材搭接部位的隔离纸揭起，将上层卷材对准搭接控制线平整粘贴在下层卷材上，刮压排出空气，充分满粘（如下图）。
辊压排气
（8）搭接封边、收头密封：
单面粘卷材搭接边施工：短边相邻卷材之间为平行搭接，用CPS胶粘带盖条加温粘结（屋面胶粘带盖条宽度100㎜，地下室胶粘带盖条宽度160㎜）。长边为加温自粘搭接,搭接宽带不小于80mm。大面积铺贴完成后24小时再进行搭接边施工，施工时清理干净搭接边部位的泥浆及灰尘，再揭除上下卷材搭接隔离膜（短边不用撕隔离膜），用热风枪边加温边粘结（如下图）。
双面粘卷材搭接边施工：直接将上下卷材搭接处的隔离膜撕开，搭接边刮涂（大面积涂刮水泥素浆时同时施工）水泥素浆胶搭接在一起，直接用水泥素浆封口,长、短边搭接宽度：不小于80㎜。最后用水泥素浆抹平封死（如下图）。
（9）成品养护及保护：
晾放24小时至48小时（具体时间视环境温度而定，一般情况下，温度愈高所需时间愈短）。高温天气下，防水层应防止暴晒，可用遮阳布或其他物品遮盖（如下图）。
（10）检查修补:
检查所有卷材面有无撕裂、刺穿、气泡情况，维修时将缺陷部位清理干净，并严格按缺陷部位尺寸重新再铺贴卷材，边缝用CPS密封膏封边处理。
①卷材防水层的基层应坚实，表面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象。
②卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。
③防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。
④侧墙卷材防水层的保护层与防水层应粘结牢固。结合紧密，厚度均匀一致。
⑤卷材搭接宽度的允许偏差为±10mm。
反应粘防水卷材预铺反粘施工工法 1、前言 地下室底板防水施工所用的传统防水卷材，往往都是将防水卷材粘贴或空铺在基层上，防水层与结构本体的缝隙造成防水层与结构的分离。防水层一旦破坏，水四处窜流，不易找到渗漏点，维修十分困难，甚至可能导致防水层整体失效。 我工程摒弃原设计的聚脂胎SBS改性沥青防水卷材，改选用单面反应粘高分子防水卷材，将不粘结面空铺在基础垫层上，粘结面向上与现浇混凝土面结合为一体，中间无窜水隐患；即使卷材局部遭遇破坏，也会将水限定在很小范围内，极大提高了防水层的可靠性。 2、工法特点 预铺反粘的防水卷材与基础底板结合，形成一道新的防水层，该防水层可以有效阻止地下水通过卷材防水层后在其内窜流，卷材局部遭遇破坏，也会将水限定在很小范围内，可以快速的找到渗漏点，采取有效的方式进行堵漏，不产生再次渗漏水隐患。 防水卷材与主体结构融为一体，防水性能不受主体结构沉降影响，有效地防止地下水渗入。 预铺反粘法施工，无需找平层，对基层要求低，不受天气及基层潮湿影响，且防水卷材不做保护层，直接进行钢筋混凝土浇筑施工工序，大大提高了施工速度。 冷作业、无明火、无毒无味、无环境污染及消防隐患，安全环保。 3、适用范围 本工法适用于房屋建筑工程地下室基础防水的施工。 4、工艺原理
预铺反粘法：即先在基础垫层上铺设防水卷材，卷材的自粘面朝上，然后在卷材的自粘面上浇筑混凝土，卷材与混凝土形成反应自粘效果的做法。浇筑混凝土时的水泥浆与卷材粘结层特殊的高分子聚合物湿固化反应粘结。粘结强度随混凝土抗压强度增加而增加，混凝土达到初凝期时，卷材的粘结层已与混凝土面层完全湿固化反应并溶合成一个新的防水层，中间无窜水隐患；即使卷材局部遭遇破坏，也会将水限定在很小范围内，极大提高了防水层的可靠性。 5、施工工艺流程及操作要点 施工流程 施工准备基层清理 放线定位 铺贴变形缝、阴阳角 等细部防水附加层 整改 合格 不合格 防水卷材大 面积空铺 去除隔离膜 撒水泥粉 现浇钢筋混 凝土施工 整改 合格 不合格 图工艺流程示意图 施工工艺 基层清理：基层应坚实、平整、无结冰，清除表面灰尘和油污。 放线定位：在基层上放出卷材铺贴的控制线，以免卷材铺贴时出现错位、歪斜等现象。 细部节点防水层施工：在平立面交接处、变形缝、施工缝、管根等细部设置卷材附加增强层，现场按要求进行裁剪，附加层采用双面自粘防水卷材。一般部位附加层卷材应满粘于基层，应力集中部位应根据规范空铺。满粘的部位施工前应先涂刷油性基层处理剂，干燥后再铺贴附加层自粘卷材。 大面防水层自粘卷材铺贴 采用预铺反粘法施工，将卷材直接空铺垫层表面上，不需刷水泥浆。按照所选卷材的宽度，留出搭接缝尺寸（长短边均为 80mm），按基准线进行卷材铺贴施工。 施工时，相邻两幅卷材的搭接要错开，错开长度不小于 1500mm，搭接长度为80mm，搭接缝采用搭接自粘贴密实。
聚乙烯丙纶高分子防水卷材 目录[隐藏] 技术专利号 产品的构造特点 产品使用特点 复合卷材粘接机理 产品技术指标 产品执行标准 性能优势 其它产品比较 聚乙烯丙纶高分子复合防水卷材 [编辑本段] 技术专利号 国家专利产品（专利号：89 1 08466. 5） [编辑本段] 产品的构造特点 1、三层式结构，表面增强 2、芯层--主防水层采用了支比度较高(大分子侧链多)的线性低密度聚乙烯(LLDPE)，其延伸性、不透水性、柔软性、抗穿刺性、耐低温性能较好。 3、表面为丙纶（涤纶）无纺布，通过与芯层的复合，解决了聚乙烯线胀系数大的不足。增加了产品表面的粗糙度，提高了产品的摩擦系数，并使复合卷材的粘接问题得以解决，实现了水泥粘接。 [编辑本段] 产品使用特点 高分子复合防水卷材属于合高分子防水卷材系列，它除了完全具有合成高分子卷材的全部优点外，其自身最突出的特点，在于其表面的网状结构，使其具有了自己独特的使用性能--水泥粘接。 因高分子复合卷材可用水泥直接粘接，因此在施工过程中不受基层含水率的影响，只要无明水即可施工。这是其他防水卷材所不具备的。 由于高分子复合卷材标面粗糙、摩擦系数大，在水利工程应用时，可直接埋设在砂土中，具有足够的稳定性。 由于高分子复合卷材可与水泥材料在凝固过程中直接粘接，因此可直接设计在水泥材料的结构中。[编辑本段] 复合卷材粘接机理
粘贴时卷材时，粘接胶渗透到高分子复合卷材表面网架状结构的纤维层中，待粘接胶固化后将纤维包覆住，形成了强大的机械铆固力将复合卷材与基层(构筑体)牢牢地粘接在一起。 高分子复合卷材采用水泥胶与基层粘贴。 为改善水泥胶的和易性、保水性，提高水泥固化后的抗渗性，在制做水泥胶时，要求在水泥中添加专用配套胶。提高水泥保水性能，使水泥胶的水份在使用时不至于很快被基层吸干，便于施工操作，同时又保证了水泥固化时所需的水份。 专用胶粘剂是我公司针对高分子复合防水卷材的特性专门研制的，该产品与水泥混配成的水泥胶具有较高的粘接强度，专门用于我公司高分子复合防水卷材的粘贴。 [编辑本段] 产品技术指标 1、拉伸强度：在规定的试验条件下，沿试样纵轴方向施加拉伸载荷，至试样断裂破坏时的最大载荷。用每厘米牛顿（N/cm）表示，≥60。 2、断裂伸长率：在规定的试验条件下，沿试样纵轴方向施加拉伸载荷，至试样断裂破坏时所拉试样的长度与原试样的长度之比。≥400％。 3、抗渗透性：在规定的试验条件下，试样在有约束的动力水压下，在规定时间和压力下的不透水特性。 0.3Mpa 30min不透水（0.3兆帕，30分钟）。 4、低温弯折：在一定的温度下，把试样放在弯折仪上，做180度的对折，无裂纹。 5、热空气老化：使试样在规定的温度下在热空气作用下经过一定的时间后（80℃，168h），再测定其物理、机械等性能的变化。( 拉伸强度：≥80％、伸长率：≥70％)。 6、耐化学性：在化学介质中，将试样放置一定时间后再测定其物理、机械等性能的变化。( 拉伸强度：≥80％、伸长率：≥80％)。 [编辑本段] 产品执行标准 GB18173.1-2006 [编辑本段] 性能优势 1 SBC120聚乙烯丙纶复合防水卷材满粘施工，不起鼓，杜绝横向窜水 SBC120聚乙烯丙纶复合防水卷材双面实现满粘施工在保护层的作用下，能有效避免老化，不起鼓，不横向窜水. 2 SBC120聚乙烯丙纶复合防水卷材与基层形成整体防水结构 3 SBC120聚乙烯丙纶复合防水卷材雨天可施工，保证工程进度 使用聚合物水泥粘贴，可在雨天（含水率50%以上）施工。SBC120聚乙烯丙纶复合防水卷材不受基层含水率低于9%的限制，保证施工进度。 4 水泥粘接，独一无二 SBC120聚乙烯丙纶复合防水卷材最突出的特点是表面粗糙均匀、易粘接，适合与多种材料的基层粘合，可与水泥材料在凝固过程中直接粘合，粘接剥离强度15N/cm，这是其它防水材料所不具备的性能。SBC120聚乙烯丙纶复合防水卷材可以稳定的在垂直位置粘接附设，可以稳定的在倒水平面粘接附设，并且可以在外表面进行装修施工（如水泥沙浆抹面、粘贴瓷砖或马赛克等）。
屋面合成高分子防水卷材施工工艺标准 1.适用范围 本工艺标准适用于合成高分子防水卷材屋面防水层工程粘贴法施工。 2.施工准备 2.1材料及要求 2.1.1合成高分子卷材 2.1.1.1三元乙丙-丁基橡胶防水卷材 规格：厚1.2mm、1.5mm，长20m，宽1m； 2.1.1.2氯化聚乙烯—橡胶共混防水卷材 规格：厚1.2mm、1.5mm，长20m，宽1m、2m； 2.1.1.3氯化聚乙烯防水卷材 规格：厚1.2mm，长20m，宽0.9m； 2.1.1.4技术性能： 注：I类为高性能塑性体卷材；Ⅱ类为普通塑性体卷材
2.1.2外观检查卷材面应平滑、无空洞、裂纹、折皱以及影响不透水性的其它缺陷。 折痕：每卷不超过2处，总长度不超过20mm； 杂质：大于0.5mm粒不允许； 胶块：每卷不超过6处，每处面积不大于4mm2； 缺胶：每卷不超过6处，每处不大于7mm，深度不超过本身厚度的30％。 2.1.3贮存、运输。 2.1. 3.1应贮存在阴凉通风的室内，避免雨淋、日晒和受潮，严禁接近火源。 2.1. 3.2卷材应直立堆放，其高度不得超过两层，两层存放或运输时应在两层之间放一块纤维板或胶合板。短途运输平放不得超过4层。 2.1. 3.3应避免与化学介质及有机溶剂等有害物质接触。 2.1.4辅助材料 2.1.4.1合成高分子防水卷材配套材料 2.1.4.2改性沥青防水涂料、聚合物水泥基复合防水涂料：节点密封材料。 2.1.4.3改性沥青防水油膏：节点密封材料。 2.2工具：
2.3作业条件 2.3.1基层必须坚固、不起砂、不起皮、表面清洁平整，用2m直尺检查，最大空隙不应大于5mm，不得有空鼓、开裂及起砂、脱皮等缺陷，空隙只允许平缓变化。阴角处应做成半径为20mm的圆角；阳角处应做成半径为50mm的圆角。 2.3.2基层必须干燥，其含水率不得大于9％，检测简易方法是将1m×1m卷材或塑料布平铺在基层上，静置3～4小时（阳光强烈时1.5～2小时）后掀开检查，若基层覆盖部位及卷材或塑料布上未见水印即可施工。 2.3.3卷材严禁在雨天、雪天施工，五级风及其以上时不得施工，气温低于0℃时不宜施工。 3.操作工艺 3.1工艺流程
反应粘结型高分子湿铺防水卷材 一、产品简介 反应粘结型高分子湿铺防水卷材是一款轻型化、薄型化、功能化的防水卷材，是一种专门针对混凝土构筑物密封防水的技术，通过技术可使防水卷材与水泥凝胶或现浇混凝土发生化学交联与物理卯榫的协同作用(Chemical Bonding and Physical Crosslinking Synergism，简称CPS)，同步反应粘结到混凝土层上，实现全方位可靠的密封防水效果。是一款能在潮湿基面上施工的防水产品，该材料内含有特殊的活性物质能与水泥砂浆或素水泥浆实现反应，达到与基面或结构主体实现满粘的效果。 二、使用范围 1、工业与民用建筑的地下室、屋面的防水工程。 2、适用于地铁、公路、铁路、桥梁和隧道的防水。 三、产品特点 1、对基面要求低，施工自由度高，不受天气变化的影响，能在潮湿基面上施工。 2、能大大地缩短工期、节约成本、节能节材，施工可采用湿铺预铺二种工法。 3、采用预铺、湿铺法能与基面实现满粘、粘接可靠，安全环保。 4、遇水泥凝胶反应粘结，形成界面密封层杜绝窜水； 5、遇破损（孔径2mm以下）可自愈合； 6、遇漏点可自我锁定，不扩散，便于维修； 7、遇基层裂缝（<10mm）可通过二元蠕变抗裂结构（界面密封层+卷材层）有效抵抗； 8、遇穿刺撕裂冲击等外界破坏，可通过犀牛皮般的铠甲保护层有交防御。 四、品种规格 1、按施工分为预铺（Y）、湿铺（W）。 2、按胎基不同，分为聚酯胎(PY)、高分子材料（P）； 3、按粘结分为单面粘（S）、双面粘（D）。 4、按物理力学性能分为Ⅰ型和II型。
五、施工方法 1、基层处理：清理基层表面，基层可以潮湿，但不能有明水。如基层干燥需洒水湿润。 2、配制水泥素浆：在水泥（不低于32.5R级普硅盐水泥）当中直接加水，水泥:水=1:0.3~0.4（重量比，根据实际情况合理调查），用电动搅拌器搅拌1~2min，拌匀静置5~8min。 3、卷材粘贴：用镘刀或刮板将拌制好的水泥素浆均匀地涂刮在基层上，边涂刮边将高分子复合自粘防水卷材铺贴在上面，并排气压实。 4、接缝粘贴：卷材接缝采用冷自粘方式。相邻短边接缝应错开1m以上；长边接缝施工时，撕去接缝自粘边的预留隔离带，对准粘贴标志线直接粘贴；然后用专用密封膏将加强密封收头处理。 六、注意事项 1、拌制水泥砂浆素浆，注意水灰比，以免影响防水层粘接质量。 2、卷材接缝粘接前，避免有水泥砂浆污染搭接面，以保证接缝粘接效果。 3、卷材铺贴完工后48小时内不准踩踏或挠动已施工的防水层。如需马上进行下道工序施工时，应注意对防水层的保护。
兰州蓝星日化住宅小区7#、8#、9#楼CCB卷材防水专项施工方案 甘肃建投 甘肃第三建设集团第一工程公司 蓝星日化项目部
专项方案内部审批表
目录 一、编制依据 (1) 二、工程概况 (1) 三、施工进度计划 (2) 四、施工部署 (2) 五、湿铺法CCB防水卷材的特点 (4) 六、CCB自粘型防水卷卷材施工方法 (5) 七、质量保证措施 (9) 八、质量通病及解决办法： (9) 九、卷材防水层质量评定标准 (10) 十、质量验收 (10) 十一、成品保护措施 (11) 十二、注意事项及施工技巧 (11) 十三、安全保证及文明施工措施 (12) 十四、附件（防水分包单位资质） (12)
兰州蓝星日化住宅小区7#、8#、9#楼 CCB反应粘结型防水卷材施工方案 一、编制依据 （1）《建筑工程施工质量统一验收标准》GB50300-2013 （2）《地下防水工程质量验收规范》GB50208-2011 （3）《地下工程防水技术规范》GB50108-2008 （4）《预铺/湿铺防水卷材》GB/T23457-2009 （5）《CPS反应粘结型防水卷材施工技术规程》Q/CPS001-2013 （6）兰州蓝星日化住宅小区7#、8#、9#楼工程《施工图纸》。 （7）兰州蓝星日化住宅小区7#、8#、9#楼工程施工《图纸会审纪要》。 （8）兰州蓝星日化住宅小区7#、8#、9#楼《施工合同》。 （9）兰州蓝星日化住宅小区7#、8#、9#楼《工程岩土工程勘察报告》。（10）《施工过程控制程序》G3J/QSEM/C-BOO-19 2014(BOO) （11）《检查与验收控制程序》G3J/QSEM/C-BOO-20 2014(BOO) （12）《不合格品控制程序》G3J/QSEM/C-BOO-21 2014(BOO) 二、工程概况 （一）工程概况 本工程为兰州蓝星日化住宅小区7#、8#、9#住宅楼，位于兰州市城关区盐场路279号。本工程为钢筋混凝土剪力墙结构，筏板基础。地下均为3层，其中7#楼地上33层，8#、9#楼地上34层，建筑总高度均为98.9米。地下三层层高分别为3.6米,4.5米、3.3米，一层层高4.5米，二层层高4.2米，标准层层高2.9米。7#楼建筑面积为19509㎡,8#楼建筑面积为17763㎡、9#楼建筑面积为17763㎡。 （二）防水设计及施工概况 本工程基础底面防水、地下室剪力墙外墙防水、有覆土车库顶板防水、屋面防水、均设计为3mm后CCB防水卷材，防水等级为1级。卫生间防水设计为1.5mm 厚CCB防水卷材。我项目部认证研究学习了《CPS反应粘结型防水卷材施工技术规程》Q/CPS001-2013，制定了施工方案。
周口华耀城F地块商贸物流工程屋面高分子自粘防水卷材 施 工 方 案 编制人： 审核人： 审批人： 河南七建集团有限公司 2015年7月15日
高分子自粘防水卷材施工方案 1、工程概况 工程名称：周口华耀城F地块商贸物流工程 建设单位：周口市华汇商业地产有限公司 监理单位：河南花都工程管理有限公司 设计单位：青岛新都设计集团 施工单位：河南七建集团有限公司 建筑面积：140544.3m2 结构形式：框架结构 建筑层数：A户型10栋，地上三层；B3户型9栋，为局部三层；B5户型9栋，为局部三层；C2及C2反户型地下一层，地上两层；其余都为地上两层； 2.工法特点 自粘式防水卷材与普通防水卷材相比，具有如下特点： 2.1 常温下冷施工，不需要热容。施工时只需要剥开隔离纸，即可直接铺贴，施工方法极为方便，可有效缩短工期； 2.2 具有较高的撕裂强度，能有效的抵御基层开裂、变形产生的应力对防水系统的破坏； 2.3 具有极高的抗穿透、抗冲击性能； 2.4 优异的粘结性保证了卷材搭接缝的连续性与密封性； 2.5 耐高低温，抗老化，使用寿命长。 2.6 在施工方法上，具有如下特点：
2.6.1施工工艺完善、简便，可操作性强，劳动强度低； 2.6.2 施工速度快、功效高，可确保工期； 2.6.3施工质量容易得到保证，能够满足较高的防水要求。 3.适用范围 高分子自粘防水卷材可适用于一般的工业与民用建筑以及其它对防水性能有较高要求的防水工程。 可用于地下建筑物各部位（包括地下室底板、电梯井、地下室外墙、地下室顶板等）以及屋面、裙楼、阳台（露台）、卫生间的防水防潮。 4.工艺原理 高分子自粘防水卷材，是以SBS等弹性体沥青为基料，聚酯胎基为胎体，以聚乙烯膜、铝箔为表面材料或无膜（双面自粘），采用防粘隔离层的自粘防水卷材。该防水卷材有超强的粘接强度，特制的橡胶自粘层可保证卷材与基层、卷材与卷材的粘结密封，形成整体的密封防水层。具有很好的耐酸碱腐蚀性及其他化学介质侵蚀的性能。自粘卷材表面有HDPE，具有较高的抗撕裂强度，满足耐穿刺等要求，能有效地抵御基层开裂、变形所产生的应力对防水系统的破坏。 5.工艺流程及操作要点 5.1基层要求： 5.1.1 防水基层必须平整牢固，不得有突出的尖角，凹坑和表面
湿铺防水卷材是专门针对混凝土构件密封防水的功能型卷材, 能在混凝土基层上形成一层牢固不可逆的界面密封反应层,起到涂料防水和卷材防水的双重功效,杜绝窜水现象发生,尤其适用于潮湿或有潮气的防水工程。它能跟水泥凝胶或现浇混凝土同步反应,通过化学交联和物理卯榫的协同作用牢固地粘结到混凝土上,粘结强度大,持久不可逆,受环境因素影响小。可以用于地下室和人防工程等。 绿黑交叉膜材料是特制的45°斜向层压的高密度聚乙烯膜,交叉叠压复合多层膜结构,具有高尺寸稳定性,热稳定性,双向耐撕裂性能,高强度和高延伸性。尤其适用于潮湿或有潮气的高等级防水工程。 三、产品特点 A、物理性能： 1、钉杆撕裂强度、钉杆水密性比普通面膜更优异。 2、这种湿铺防水卷材比普通防水卷材对钉子等屋面固定件的握裹力更强，且撕裂强度更高。因为钉子穿过交叉膜时，纵横方向交错的膜对钉子有一个裹覆作用且各方向受力一致，不易撕裂。而普通薄膜只是纵向强度较高，横向的强度会非常低。 3、优异的抗拉强度及双向的耐撕裂性，耐候性好 4、良好的尺寸稳定性，不起皱，防水效果更可靠。 B、施工性能： 1、卷材与结构粘结牢固，卷材出现任何局部破坏，水都会被限定在很小的范围内，不窜流。即使出现个别渗漏，则渗漏点也会与破坏点一致，便于检修。自粘层**特色“自愈功能”可使局部受穿刺点自行愈合。 2、对施工环境的适应性更好。潮湿基层可施工，无须底涂、溶剂、燃料，既能保证工期又避免了环境污染，对施工环境友好。 3、采用苹果绿面膜。对比用银白色面膜能消除光污染。 4、高分子湿铺防水卷材能适应炎热和寒冷地区的气候变化，在异形部位也能形成良好的黏贴而不会出现空鼓。表层结构为维罗朗薄膜，采用交叉叠压技术，高强高韧，强度比普通膜大得多，延伸率是PET

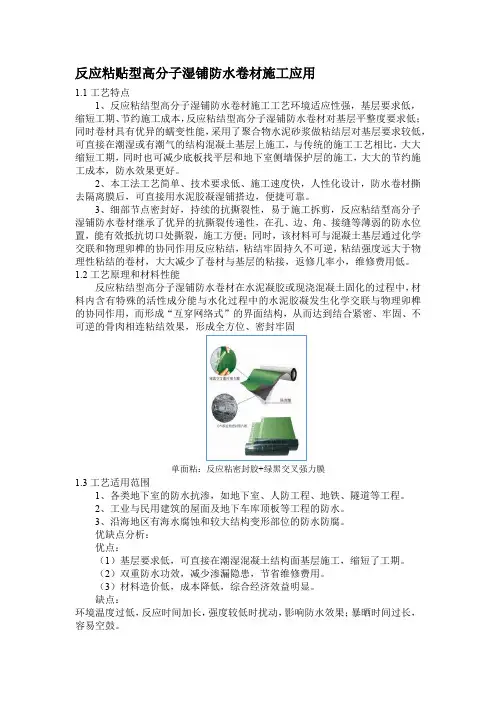

反应粘贴型高分子湿铺防水卷材施工工法 1.前言 在中国建筑业中，90%以上的防水卷材用于混凝土，而混凝土本身具有渗水性、开裂性、以及环境因素的影响。为此。混凝土一般除了结构的自防水外，还必须构筑新的防水层，采取刚柔并济的措施，才能达到最佳的防水效果。柔性防水层防水关键在于密封，而不是遮挡，密封的核心在于粘结，粘结的有效性和持久性在于能否与混凝土基层形成牢固的化学交联结构。下面介绍反应粘结性高分子湿铺防水卷材的施工工法，该防水做法在工程施工取得了理想的效果。 2.工法特点 与传统的防水相比较，该工法具有六大优异的材料物理性能、五项智能的防水功能及四大便捷的施工保障,从根本上解决了普通的防水卷材与混凝土粘结过程中受环境温热循环、水汽溶涨、基层运动等因素影响，产生脱粘、空鼓等问题。 2.1六大优异的物理性能 2.1.1超强粘结力 反应粘防水卷材，可与混凝土基层通过化学交联和物理卯榫的协同作用反应粘结，粘结牢固持久不可逆，粘结强度远大于一般物理性粘结的卷材。 2.1.2强度大、延伸度高 表层结构为维罗朗强力膜，采用交叉技术，高强高韧，强度比普通膜大的多，延伸率是PET膜的3倍以上。 2.1.3尺寸稳定优异、不皱缩 表层结构的维罗朗强交叉叠压力膜，纵横向形变均匀，不会因施工温度变化大产生皱缩。 2.1.4抗冲击性、抗刺穿性强 由于防水施工过程中，防水表面经受铁镐划冲，重物坠落等外力因素作用，该防水卷材能有效抵抗这些意外的影响。 2.1.5优异的钉杆水密性 该防水卷材有非常优异的蠕变性能，对钉子等尖锐物品有良好的裹覆作用，对因施工破坏产生的微小破损能封堵愈合。 2.1.6优异的抗老化性能 表层结构为维罗朗强力薄膜，具有优异的耐候性、抗酸、碱、盐等环境因素的腐蚀与老化功能。 2.2五项智能防水功能
高分子自粘防水卷材 施 工 方 案 2019年9月15日
一、编制依据 1、施工图纸 2、施工组织设计 3、《地下工程防水技术规程》 GB50108-2008 4、《地下防水工程施工质量验收规范》GB50208-2011 二、工程概况 本工程为邵村动迁小区八期1#-7#楼地下室车库防水工程，由昆山市乐佳置业有限公司开发。本工程地下室底板、侧墙外侧均采用ES1.5厚MRW非沥青基高分子强力交叉膜自粘防水卷材。 三、施工准备 1、材料及要求： 1.1 1.5mm厚高分子自粘防水卷材： 1.1.1 规格：厚度1.5mm；宽度1.0mm；长度20m。 1.1.2 主要技术性能：拉伸性能拉力≥200N/50mm，最大拉力延伸 率≥150%；耐热性70°C，2h无位移、流淌、滴落；撕裂强度/N≥25； 低温柔性-25°C无裂纹；卷材与卷材剥离强度N/mm无处理及热老化 ≥1.0；与水泥砂浆剥离强度N/mm无处理≥1.0，热老化≥2.0；与 水泥砂浆浸水后剥离强度N/mm≥1.5。热老化（70°C，168h）拉力保持 率≥90%，伸长率保持率≥80%，低温柔性-23°C无裂纹。 1.2水泥凝胶：按水泥：水=2:1（重量比）的比例先将水倒入原已备好的拌浆桶，再将水泥放入水中，浸泡15～20分钟并充分浸透后，把桶面多余的水倒掉；在气温高、基面干燥时，加入水泥用量约5%的聚合 物建筑胶（保水剂），即水泥：水：聚合物建筑胶=1:0.5:0.05用电动 搅拌机搅拌不少于5分钟。 1.3 其他材料： 1.3.1二甲苯：用于浸洗刷工具。 1.3.2 乙酸乙酯：用于擦洗手。 2.2 主要用具： 2.2.1基层清理工具：钢丝刷、扫帚、小平铲、锤子等、冲洗水 管。 2.2.2施工工具：铁抹子、电动搅拌器、配料桶、塑料刮板、橡胶
（三）高分子防水卷材检验实施细则 一、评定标准： GB18173.1-2006《高分子防水材料第一部分片材》 二、范围： 本标准适用于以高分子为主材料，以压延法或挤压法生产的均质片材及高分子复合材料（包括带织物加增强）的复合片材，主要用于屋面防水及地下工程防水。 三、材料分类与标记 1、分类：片采的分类如表1所示 三元乙丙橡胶（EPDM）片材标记为：JL1- EPDM-20000 mm×1000 mm×1.2 mm。 3、片材的规格：片材的规格尺寸及允许偏差如表2表3所示，特殊规格由供需双方商定。 四、试验条件 试样的停放时间和环境温度按下列要求： 1、试验前需要将试样提前24h放入试验室中，在标准温度23土2℃下调整24h后试验。 2、试验室温度控制在23±2℃范围内，相对湿度60±15％。 五、样品的数量及尺寸制备 1、取样方法
（1）一同类型的5000m2片材为一批，随机抽取3卷进行尺寸和外观检验；上述检验合格的样品中再随机抽取1卷，在距外层端部500mm处裁取1000mm×1000mm2块进行物理性能检验。 （2）物理性能试验样品的切取：将抽取的一卷卷材放置于工作台面上展开，一块作物理力学性能检测用，另一块备用。 （3）物理性能试验样品的切取数量和尺寸，将调整好的试样进行切取，见表4 1、台秤：测量范围0～100 kg，最小分度值为0.2kg。 2、钢尺（1）：测量范围0～1000 mm，最小分度值为1mm。 3、钢尺（2）：测量范围0～200 mm，最小分度值为1mm。 4、钢尺（3）：测量范围0～300 mm，最小分度值为1mm。 5、钢卷尺（1）：测量范围0～15000 mm，最小分度值为1mm。 6、钢卷尺（2）：测量范围0～1500 mm，最小分度值为1mm。 7、厚度计：测量范围最小分度值为0.01mm、使用10 mm直径接触面，单 位面积为0.2Mpa。 8、拉力机：测量范围0～2000N，最小分度值不大于5N，伸长范围夹具间（180mm） 伸长1倍，夹具宽度不小于50 mm。 9、不透水仪：测量范围0～0.6 Mpa，精度测试2.5级。 10、恒温箱：0～300℃，精度土1℃。 11、低温箱：制冷范围0～-30℃，控温精度±2℃。 12、半导体温度计：量程30～-40℃，精度为0.5℃。 13、柔度棒或柔度板：一边呈半圆柱形：半径（r）15 mm、25 mm两种。 14、温度计：测量范围0～150℃，最小刻度0.5℃。 六、检验步骤 1、片材的外观质量 1.1片材表面应平整、边缘整齐、不能有裂纹、机械损伤、折痕、穿孔及异常粘着等缺陷。 1.2橡胶类片材在每卷20m长度中允许有一处接头，长度应不小于3m，并应加长15cm备作搭接；树脂类片材在每卷至少20m长度内不允许有接头。 2、片材尺寸的测定 2.1长度、宽度的方法：将试样打开成水平状展开，用钢卷尺测量长度、宽度，在纵向两端及中央附近测三点，取平均值；长度的测定取每卷展平后的全长的最短部位。 2.2厚度、用分度值为0.01mm、单位面积为0.2Mpa，直径不小于6 mm的厚度计测量，自端部裁去300mm，再从其裁断处的20mm内侧，自宽度方向距两边各10%宽度范围内取两点，再将间距四等分，取其等分点共五点进行厚度测量，测得结果用三点的平均值表示。 3、拉伸强度及延伸率 3.1从测量完尺寸的制品上裁取试验所需的足够长度试样，展开平在23±2℃标准环境
反应粘防水卷材施工工艺 反应粘防水卷材是由网式叠压交叉强力膜和反应粘强力胶复合而成，是具有化学反应活性的新型功能环保防水材料。网式叠压交叉强力膜与反应粘强力胶的强强结合，使防水卷材走向高强度、轻型化和功能化新的台阶。 工具/原料 基层清理工具：钢丝刷、扫帚、小平铲、锤子等、冲洗水管。 施工工具：铁抹子、电动搅拌器、配料桶、塑料刮板、橡胶压辊、剪刀或裁纸刀、钢卷尺、皮卷尺、墨盒、热风枪或喷枪等。 防护工具：工作服、安全帽、橡胶手套、平底橡胶鞋、安全带（绳）等。
方法/步骤 1、基面清理： 清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。尤其铲除排水口、烟囱、管壁上的水泥砂浆等附着物； 阴阳角采用水泥砂浆抹成圆弧角，阴角最小半径50mm，阳角最小半径20mm。基面若有明水，扫除即可施工。 2、配置水泥素浆： 按水泥：水=2:1（重量比）。先按比例将水倒入原已备好的拌浆桶，再将水泥放入水中，浸泡15～20分钟并充分浸透后，把桶面多余的水倒掉；然后加入水泥用量的5%～8%聚合物建筑胶（保水剂），用电动搅拌机进行搅拌，搅拌时间5分钟以上。 3、弹基准线试铺： 根据施工现场状况，进行合理定位，确定卷材铺贴方向，在基
层上弹好卷材控制线，依循流水方向从低往高进行卷材试铺。 4、撕开卷材底部隔离纸： 卷材试铺后，先将要铺贴的卷材剪好，反铺于基面上(即是底部隔离纸朝上)，撕剥去卷材隔离纸。撕剥时，已剥开的隔离纸宜与粘结面保持45～60度的锐角，防止拉断隔离纸，尽量保持在自然松弛状态，但不要有皱折。 5、卷材铺贴： 滚铺法：将卷材对准基准线试铺，在约5m长处用裁纸刀将隔离纸轻轻划开，注意不要划伤卷材，将未铺开卷材隔离纸从背面缓缓撕开，同时将未铺开卷材沿基准线慢慢向前推铺。边撕隔离纸边铺贴。铺贴好后再将前面试铺剩余的约5m长卷材卷回，依上述方法粘贴在基层上。 抬铺法: 把已剪好的卷材反铺于基面上（即是底部隔离纸朝上），待剥去卷材全部隔离纸后，再将水泥素浆刮涂在卷材粘结面和基面待铺位置，然后分别由两人从卷材的两端配合抬起，翻转和铺贴在待铺位置上。卷材与相邻卷材之间为平行搭接，待长、短边搭接施工时再揭除上下卷材搭接隔离膜。
高 分 子 防 水 施 工 方 案 编制人： 审批人：2015年10月
目录 一、工程概况 二、编制依据 三、施工准备工作 四、施工工艺及技术措施 五、质量保证措施 六、成品保护 七、安全生产与劳动保护
一、工程概况 工程名称： 工程地址：建设单位：设计单位：监理单位： 施工单位：总建筑面积33762.85㎡，结构类型为现浇框架结构。 其中地上：28068.35㎡，地下：5694.5㎡。分号1建筑层数为地上6层，局部7层。地上建筑主体高度（室外至6层板上皮）25.80m、分号2建筑层数为地上6层，局部7层，地上建筑主体高度25.8m、分号3建筑层数为地上7层，局部8层，地上建筑主体高度31.8m、分号4建筑层数为地上2层，地上建筑主体高度12.5m、分号5建筑为地下1层，层高4.8m。本工程为分号1、分号2、分号3、分号4屋面高分子防水卷材施工， 二、编制依据 1、《屋面工程施工质量验收规范》（GB50207—2010） 2、建筑工程质量验收统一标准（GB50300—2010） 3、国家和天津市有关技术规范、质量验收标准 三、施工准备工作 1、熟悉和会审图纸，掌握和了解设计意图； 2、编制屋面工程施工方案； 3、向操作人员进行技术交底或培训； 4、确定质量目标及检验要求； 5、提出施工记录的内容要求。
四、施工工艺及施工措施 根据现场实际情况及考虑各工种相互配合，项目部决定屋面施工按以下步骤： （一）施工准备： 1 、主体材料：氯化聚乙烯防水卷材，水泥基渗透结晶防水涂料 2、配套材料：合成高分子防水卷材专用粘结剂 3、工具： 4、作业条件： 1)、基层必须坚固、不起砂、不起皮、表面清洁平整，用2m直尺检查，最大空隙不应大于5mm，不得有空鼓、开裂及起砂、脱皮等缺陷，空隙只允许平缓变化。阴角处应做成半径为20mm的圆角；阳角处应做成半径为50mm的圆角。
反应粘贴型高分子湿铺防水卷材施工工法 1.前言在中国建筑业中，90%以上的防水卷材用于混凝土，而混凝土本身具有渗水性、开裂性、以及环境因素的影响。为此。混凝土一般除了结构的自防水外，还必须构筑新的防水层，采取刚柔并济的措施，才能达到最佳的防水效果。柔性防水层防水关键在于密封，而不是遮挡，密封的核心在于粘结，粘结的有效性和持久性在于能否与混凝土基层形成牢固的化学交联结构。下面介绍反应粘结性高分子湿铺防水卷材的施工工法，该防水做法在工程施工取得了理想的效果。 2.工法特点 与传统的防水相比较，该工法具有六大优异的材料物理性能、五项智能的防水功能及四大便捷的施工保障,从根本上解决了普通的防水卷材与混凝土粘结过程中受环境温热循环、水汽溶涨、基层运动等因素影响，产生脱粘、空鼓等问题。 2.1六大优异的物理性能 2.1.1超强粘结力 反应粘防水卷材，可与混凝土基层通过化学交联和物理卯榫的协同作用反应粘结，粘结牢固持久不可逆，粘结强度远大于一般物理性粘结的卷材。 2.1.2强度大、延伸度高 表层结构为维罗朗强力膜，采用交叉技术，高强高韧，强度比普通膜大的多，延伸率是PET膜的3倍以上。 2.1.3尺寸稳定优异、不皱缩 表层结构的维罗朗强交叉叠压力膜，纵横向形变均匀，不会因施工温度变化大产生皱缩。 2.1.4抗冲击性、抗刺穿性强 由于防水施工过程中，防水表面经受铁镐划冲，重物坠落等外力因素作用，该防水卷材能有效抵抗这些意外的影响。 2.1.5优异的钉杆水密性 该防水卷材有非常优异的蠕变性能，对钉子等尖锐物品有良好的裹覆作用，对因施工破坏产生的微小破损能封堵愈合。 2.1.6优异的抗老化性能 表层结构为维罗朗强力薄膜，具有优异的耐候性、抗酸、碱、盐等环境因素的腐蚀与老化功能。
合成高分子防水卷材屋面防水层施工方案 一、材料要求 (一)合成高分子卷材，常用的有：三元乙丙一丁基橡胶防水卷材，规格：厚1.2mm, 1.5mm，宽lm，长20m；氯化聚乙烯一橡胶共混防水卷材，规格：厚1.2mm, 1.5mm,宽lm、 2m,长20m；氯化聚乙烯防水卷材，规格：厚1.2mm，宽0.9m(20m/卷）。 1 三元乙丙一丁基橡胶防水卷材性能见表1-1。 表1-1 三元乙丙一丁基橡胶防水卷材性能表 2氯化聚乙烯一橡胶共混防水卷材技术性能见表1-2。 表1-2 氯化聚乙烯一橡胶共混防水卷材技术性能 3氯化聚乙烯防水卷材技术性能见表1-3。 表1-3 氯化聚乙烯防水卷材技术性能 2合成高分子防水卷材配套材料见表2。 表2 合成高分子防水卷材配套材料选择
注：第5 材料使用。 二、主要机具 一般应配备的合成高分子防水卷材施工机具见下表。 合成高分子防水卷材施工机具
焰喷抢） 压子小型压实卷材接缝用 手持压滚φ40 ×50mm 压实卷材用 铁棍300mm长30kg重压实粘结层用 剪刀普通剪裁卷材用 皮卷尺50m 度量尺寸用 钢卷尺2m 度量尺寸用 铁管φ30X 1500mm 铺贴卷材用 小线绳弹基准线用 彩色粉弹基准线用 粉笔做标记用 安全带施工安全保护用品 工具箱保存工具用 三、作业条件 1 屋面防水层施工前，应认真审核图纸做好技术交底。各道工序应建立自检、交接检和专职人员检查的“三检”制度，并有完善的检查记录。防水层施工前，应经监理单位（或建设单位）检查验收。 2 防水层应由经资质审查后合格的防水专业队伍进行施工。作业人员应持有当地建设行政主管部门颁发的上岗证。 3 铺贴防水层的基层表面，应将尘土、杂物彻底清扫干净；表面残留的灰浆硬块及突出部分应清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。设备预埋件己安装好。 4 伸出屋面的管道、设备或预埋件等，应在防水层施工前安设完毕。屋面防水层完工后，不得在其上凿孔打洞或重物冲击。 5 防水层施工严禁在雨天、雪天和五级风及其以上时施工。高聚物改性沥青防水卷材采用冷粘法施工时环境气温不得低于5℃，热熔法施工时环境气温不得低于 -10℃。 6 基层坡度应符合设计要求，在坡度大于25％的屋面上施工时，应采取固定措施，固定点应密封严密。 7 基层表面应保持干燥，并要平整、牢固，阴阳角转角处应做成圆弧或钝角。干燥程度的简易检验方法，是将1卷材平坦地干铺在找平层上，静置3--4小时后掀开检查，找平层与卷材上未见水印即可铺设。 8 防水所用的卷材、胶粘剂、基层处理剂、二甲苯等，均属易燃物品，存放和操作应远离火源，在通风、干燥的室内存放，防止发生意外。 四、操作工艺 (一)工艺流程（以三元乙丙防水卷材为例）：
一、反应粘防水卷材施工常见问题及注意事项： 步骤质量要求出现问题解决方法 清理基层平整误差不超过5㎜，无起砂 现象，保持湿润,无灰尘及尖 锐凸出物。 1.有砂眼孔洞，平整度 太差。 2.基面干燥。 1.用水泥砂浆修补平整基面及砂眼 孔洞。 2.基层表面浇水淋湿数遍，浇湿润为 准。 细部处理阴阳角、下水口等做加强特殊 处理。 1.卷材加强层未伸入管 壁。 2.湿铺法卷材与管壁粘 结不牢固。 1.用干棉纱清理擦拭干净管壁灰尘 污渍，在管道四周砂浆面涂刷冷底 油。 涂刮水泥素浆最薄处不低于1.5mm，最厚处 不大于10mm，均匀、平整， 调成腻子状。 1.涂刮不均匀，不平整， 出现小凹凸坑状。 2.水泥素浆涂刮上去立 即干燥。 1. 基层多次浇水淋湿。 2. 水泥素浆涂刮后，用橡胶板来回 滚压基本平整。 3. 适当调配聚合物建筑胶的用量。 铺贴卷材平整不起皱，搭接宽度为 8㎝，不起泡，不空鼓。 1.大面积出现空鼓、起 泡。 2.搭接不够，水泥素浆 厚度不够。 3.阴阳角空鼓。 4.粘结不牢固。 1.采用刮板二次赶压，完全排出卷材 底部空气。 2.施工好的防水层在两天内应防止 暴晒，用遮阳布或其他物品遮盖。 3.适当加厚搭接处水泥素浆厚度。 4.阴阳角水泥素浆适当加厚，以2～ 3㎜厚为宜。 5.卷材底部粘接面涂刮水泥素浆均 匀。 6.铺贴好的防水层在48小时内禁止 踩踏。
二、HNP反应粘防水卷材施工注意事项： 1、反应粘防水卷材铺贴时，在卷材收口处应回刮水泥素浆做为密封材料，以防止立墙收头处水份过快散失。 2、相邻两排卷材的短边接头应相互错开300mm幅宽以上，以免多层接头重叠而使得卷材粘贴不平服。 3、防水层施工完毕后应尽快组织验收，及时隐蔽，不宜长时间暴晒。当卷材在立面施工且片幅较大时，可在边角部位辅以适当的固定措施。 4、在施工中卷材部位受到污染，可用干净的湿布清洁卷材等。 5、叠层铺贴的各层卷材，在天沟与屋面的交接处，应采用叉接法搭接，搭接缝应错开；搭接缝宜留在屋面或天沟侧面，不宜留在沟底。 6、严禁在雪天施工；五级风及其以上时不得施工；环境温度低于5℃时不宜施工。若施工中途下雨、下雪，应做好已铺卷材周边的防护工 作。
本工艺标准适用于工业与民用建筑地下高分子类三元乙丙橡胶防水卷材铺贴地下防水层工程施工。 2.1 材料及要求： 2.1.1 三元乙丙橡胶防水卷材： 2.1.1.1 规格：厚度1.2mm，1.5mm；宽度1.0m；长度20.0m。 2.1.1.2 主要技术性能：抗拉断裂强度≥7MPa；断裂伸长率>450%；低温冷脆温度-40℃以下；不透水性（MPa×min）>0.3×30。 2.1.2 聚氨酯底胶；用来做基层处理剂（相当于涂刷冷底子油），材料分甲、乙两组份，甲料为黄褐色胶体，乙料为黑色胶体。 2.1.3 CX-404胶：用于卷材与基层粘贴为黄色混浊胶体。 2.1.4 丁基胶粘剂：用于卷材接缝，分A、B两组份，A组为黄浊胶体，B组为黑色胶体。使用时按1∶1的比例混合搅拌均匀使用。 2.1.5 聚氨酯涂膜材料：用于处理接缝增补密封，材料分甲、乙两组份，甲组份为褐色胶体，乙组份为黑色胶体。 2.1.6 聚氨酯嵌缝膏：用于卷材收头处密封。 2.1.7 其他材料： 2.1.7.1 二甲苯：用于浸洗刷工具。 2.1.7.2 乙酸乙酯：用于擦洗手。 2.2 主要用具： 2.2.1 基层处理用具：高压吹风机、平铲、钢丝刷、笤帚。 2.2.2 材料容器：大小铁桶。
2.2.3 弹线用具：量尺、小线、色粉袋。 2.2.4 裁剪卷材用具：剪刀。 2.2.5 涂刷用具：滚刷、油刷、压辊，刮板。 2.3 作业条件： 2.3.1 在地下水位较高的条件下铺贴防水层前，应先降低地下水位，做好排水处理，使地下水位降至防水层底标高300mm以下，并保护到防水层施工完。 2.3.2 铺贴防水层的基层表面应平整光滑，必须将基层表面的异物、砂浆疙瘩和其他尘土杂物清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。 2.3.3 基层应保持干燥、含水率应不大于9%；阴阳角处应做成圆弧形。 2.3.4 防水层所用材料多属易燃品，存放和操作应隔绝火源，做好防火工作。 3.1 工艺流程： 基层清理→聚氨酯底胶配制→涂刷聚氯酯底胶→特殊部位进行增补处理(附加层) → 卷材粘贴面涂胶基层表面涂胶→铺贴防水卷材 做保护层
屋面合成高分子防水卷材施工工艺标准 1、适用范围 本工艺标准适用于屋面合成高分子防水卷材铺贴防水层工程施工。防水等级为Ⅰ-Ⅳ的屋面防水。 2、施工准备 2.1、材料及要求 2.1.1、合成高分子卷材：三元乙丙橡胶卷材，氯化聚乙烯橡胶共混卷材（ＬＸＹ－６０３），聚氯乙烯卷材，率碳化聚乙烯、自粘高分子卷材等 2.1.2选用合成高分子卷材时其强度、延伸、不透水等性能指标应符合表1的要求。 表一卷材分类及性能
2.1.3卷材厚度是保证防水工程质量的一个关键，未来保证防水层的设防质量，保证它的耐久和耐穿刺性、防水层必须具有一定材料要求外，还应有厚度要求应符合表2 2.1.4合成高分子卷材配套材料必须选用厂家生产的配套产品，见表 3. 2.1.5 材料敷衍及存储 合成高分子卷材进场时，应按工程设计要求检查品种、规格和外观质量，核实出厂检验报告和出厂合格证，同时垵进场批量现场见证取样复验，复验合格后方可使用，同时要求复验单位室友资质的专门机构 合成高分子卷材及配套产品属易燃物，进场应分类存放，远离火源，存放环境应符合要求，防止材料变形和变质
2.2主要机具 2.3 作业条件及人员准备 2.3.1 施工前应认真审核图纸、编制合成高分子屋面防水施工方案，并对施工人员进行书面交底，屋面防水工程必须有专业施工队伍施工，且经过专业培训的防水施工人员施工 2.3.1基层必须坚固、不起砂、不起皮、表面清洁平整，用2m直尺检查，最大空隙不应大于5mm，不得有空鼓、开裂及起砂、脱皮等缺陷，空隙只允许平缓变化。阴角处应做成半径为20mm的圆角；阳角处应做成半径为50mm的圆角。 2.3.2基层必须干燥，其含水率不得大于9％，检测简易方法是将1m×1m卷材或塑料布平铺在基层上，静置3～4小时（阳光强烈时1.5～2小时）后掀开检查，若基层覆盖部位及卷材或塑料布上未见水印即可施工。 2.3.3卷材严禁在雨天、雪天施工，五级风及其以上时不得施工，气温低于0℃时不宜施工 2.3.4 防水层施工应按设计要求铺贴 3.1 工艺流程 清理基层→涂刷基层处理剂→附加层处理→卷材粘贴面涂胶→基层表面涂胶→卷材的粘接、排气、压实→卷材接头粘接、压实→卷材末端收头及封边处理→做保护层 3.2 基层清理： 施工前将验收合格的基层清理干净，并测定基层干燥度是否符合施工要求。 3.3 附加层处理： 阴阳角、管根、水落口等部位必须先做附加层，可采用自粘性密封胶法或聚氨酯涂膜、也可用卷材铺贴一层处理。 3.4 涂刷基层处理剂 1) 聚氨酯底胶的配制：聚氨酯材料按甲：乙=1:3（重量比）的比例配合，搅拌均匀即可进行涂布施工。 2) 涂刷聚氨酯底胶：在大面积涂刷施工前，用油漆刷蘸底胶在阴角、管根、水落口等复杂部位均匀涂刷一遍。用长把滚刷在大面积部位涂刷。涂刷底胶时不得露白见底，厚度均匀一致。待底胶完全干燥后再进行下道工序施工。 注:如基层已做过一层聚氨酯防水层,则无须再涂刷基层处理剂,即可进行下一道工序 卷材与基层表面涂刷胶粘剂：
CPS-CL反应粘结型高分子 湿铺防水卷材施工工法 完成单位：江苏省华建建设股份有限公司 主要完成人：吴碧桥石伟国刘秋生谢文华刘成 1刖言 1. 1 随着建筑业技术水平的不断提高和城市用地的日益紧张，为提高建筑用地率，城市建筑的高度在不断创新，地下室的深度也在不断延伸，功能也日益复杂，地下室虽然增加了人们的使用空间，但是却存在防水差、采光难、通风难等问题；地下室防水问题直接影响地下室的使用寿命乃至建筑的寿命，地下室防水对保证建筑物的整体结构安全具有重要意义。 1.2 目前，国内建筑市场90%以上的建筑都是混凝土建筑，混凝土建筑的防水主要是针对大面积防水和节点防水。混凝土结构本身多孔隙裂缝，且含水率高，施工环境复杂，传统防水材料常会因环境湿热循环、水汽溶胀、基层运动等因素的影响，难与与混凝土基面有效粘结，不能起到密封防水的作用，易破一点，窜一片，导致整个防水系统失败。混凝土建筑除了大面积的防水外，还存在很多节点部位防水，如各种角、各种缝、各种穿墙管、各种预埋件、各种收头等，这些部位结构复杂，材料膨胀系数也不同，容易应力集中，造成界面处开裂、脱落，而且施工环境潮湿、潮气，传统的防水材料很难在此处做到密封防水，因此节点防水被公认为防水工程的难点、薄弱点和关键点，稍有疏忽，就可能留下工程渗漏的隐患。 虽然建筑市场防水产品品种琳琅满目，但就其强度、延伸率、抗冲击性、抗刺穿性能等表现确是差强人意，致使我国目前建筑工程渗透率居高不下。我公司承建的“翡翠海岸花园” 工程，地下室1层，基坑面积近30000m2本工程属于填海区，濒临海边，常年地下水位相对标高为-4.200m （相对标
高），地下水极为丰富。对如何能够做好地下室抗渗防裂，避免以往防水材料由于受湿热循环、水热溶胀、基层运动影响，出现窜水、漏水、起鼓等现象，展开了深入研究。 1. 3结合市场的实际情况和防水施工特点，同时响应新材料、新技术、新工艺的应用，“翡翠海岸花园”等项目引用了由广西金雨伞防水装饰有限公司自主研发的专门为解决普通防水卷材与混凝土粘结过程中因湿热循环、水热溶胀、基层运动影响，产生脱粘、起鼓等问题而开创的独特粘结技术，同时针对混凝土密圭寸防水，能与混凝土基层形成密圭寸层，起到涂料防水和卷材防水的双重功效为核心技术的CPS-CL反应粘结型高分子湿铺防水卷材，此防水卷材被已通过中华人民共和国住房和城乡建设部评估论证（建科评[2010]020号），获国家科技创 新基金的立项扶持（国科发计字[2010]280号）。2012年度被中国建筑防水协会授予建筑防水行业技术进步一等奖，同时被住房和城乡建设科技发展促进中心列为防水专项科技成果推广项目，科技成果达到国内领先水平，经技术和施工人员在实践应用中不断的探索和改进，开发了本工法，经过多项工程应用具有很好的经济效益和社会效益。 2工法特点 2.1 本工法环境适应性强，基层要求低，缩短工期、节约施工成本，CPS-CL反应粘结型高 分子湿铺防水卷材对基层平整度要求低；同时卷材具有优异的蠕变性能，更采用了聚合物水泥砂浆做粘结层对基层要求较低，可直接在潮湿或有潮气的结构混凝土基层上施工，与传统的施工工艺相比，大大缩短工期，同时也可减少底板找平层和地下室侧墙保护层的施工，大大的节约施工成本，防水效果更好。 2.2 本工法环境适应性强，基层要求低，缩短工期、节约施工成本，CPS-CL反应粘结型高 分子湿铺防水卷材对基层平整度要求低；同时卷材具有优异的蠕变性能，更采用了聚合物水泥砂浆做粘结层对基层要求较低，可直接在潮湿或有潮气的结构混凝土基层上施工，与传统 的施工工艺相比，大大缩短工期，同时也可减少底板找平层和地下室侧墙保护层的施工，大大的节约施
