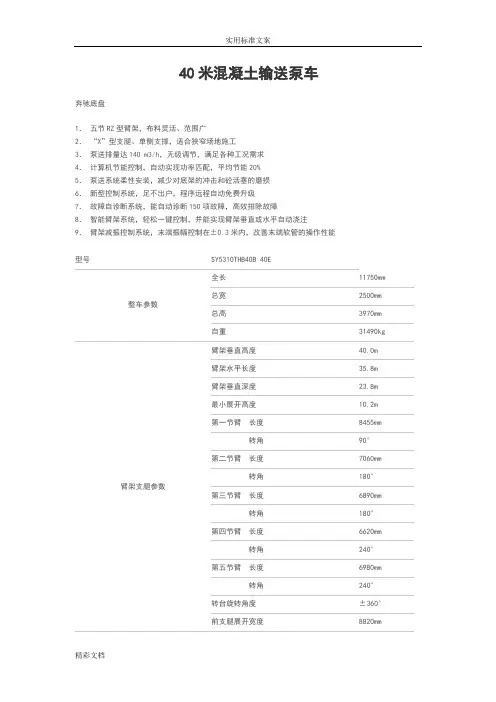

40米混凝土输送泵车奔驰底盘
1.五节RZ型臂架,布料灵活、范围广
2.“X”型支腿、单侧支撑,适合狭窄场地施工
3.泵送排量达140 m3/h,无级调节,满足各种工况需求
4.计算机节能控制,自动实现功率匹配,平均节能20%
5.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损
6.新型控制系统,足不出户,程序远程自动免费升级
7.故障自诊断系统,能自动诊断150项故障,高效排除故障
8.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注
9.臂架减振控制系统,末端振幅控制在±米内,改善末端软管的操作性能
型号SY5310THB40B 40E
整车参数全长11750mm 总宽2500mm 总高3970mm 自重31490kg
臂架支腿参数臂架垂直高度
臂架水平长度
臂架垂直深度
最小展开高度
第一节臂长度8455mm 转角90°
第二节臂长度7060mm 转角180°
第三节臂长度6890mm 转角180°
第四节臂长度6620mm
转角240°
第五节臂长度6980mm 转角240°
转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm
泵送系统参数混凝土理论排量低压140 m3/h
高压100 m3/h 理论泵送压力低压 MPa
高压12MPa
理论泵送次数低压22次/分钟
高压次/分钟
输送缸内径260mm
输送缸行程2000mm 液压系统开式
系统油压32MPa
油箱容积900 L
水箱容积600 L
输送管径125mm
末端软管长度3m
末端软管管径125mm
底盘参数底盘型号
BENZ Actros
3341
发动机型号OM501LA.Ⅲ/17发动机功率300kW/1800rpm 排放标准Euro Ⅲ
燃料箱容积400 L
排量 L
最大速度80km/h
制动距离≤10m/30km/h
日野底盘
1.五节RZ型臂架,布料灵活、范围广
2.“X”型支腿、单侧支撑,适合狭窄场地施工
3.泵送排量达140 m3/h,无级调节,满足各种工况需求
4.计算机节能控制,自动实现功率匹配,平均节能20%
5.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损
6.新型控制系统,足不出户,程序远程自动免费升级
7.故障自诊断系统,能自动诊断150项故障,高效排除故障
8.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注9.臂架减振控制系统,末端振幅控制在±米内,改善末端软管的操作性能型号SY5310THB40R 40E
整车参数全长11750mm 总宽2500mm 总高3970mm 自重30700kg
臂架支腿参数臂架垂直高度
臂架水平长度
臂架垂直深度
最小展开高度
第一节臂长度8455mm 转角90°
第二节臂长度7060mm 转角180°
第三节臂长度6890mm 转角180°
第四节臂长度6620mm 转角240°
第五节臂长度6980mm 转角240°
转台旋转角度±360°前支腿展开宽度8820mm
后支腿展开宽度8540mm
泵送系统参数混凝土理论排量低压140 m3/h
高压100 m3/h 理论泵送压力低压 MPa
高压12MPa
理论泵送次数低压22次/分钟
高压次/分钟
输送缸内径260mm
输送缸行程2000mm 液压系统开式
系统油压32MPa
油箱容积900 L
水箱容积600 L
输送管径125mm
末端软管长度3m
末端软管管径125mm
底盘参数底盘型号HINO FS1ERV 发动机型号E13C TL
发动机功率302kW/1800rpm 排放标准Euro Ⅲ
燃料箱容积400 L
排量 L
最大速度80km/h
制动距离≤10m/30km/h
五十铃底盘
1.五节RZ型臂架,布料灵活、范围广
2.“X”型支腿、单侧支撑,适合狭窄场地施工
3.泵送排量达140 m3/h,无级调节,满足各种工况需求4.计算机节能控制,自动实现功率匹配,平均节能20% 5.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损
6.新型控制系统,足不出户,程序远程自动免费升级
7.故障自诊断系统,能自动诊断150项故障,高效排除故障
8.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注9.臂架减振控制系统,末端振幅控制在±米内,改善末端软管的操作性能型号SY5313THB 40E
整车参数全长11520mm 总宽2500mm 总高3990mm 自重31490kg
臂架支腿参数臂架垂直高度
臂架水平长度
臂架垂直深度
最小展开高度
第一节臂长度8455mm 转角90°
第二节臂长度7060mm 转角180°
第三节臂长度6890mm 转角180°
第四节臂长度6620mm 转角240°
第五节臂长度6980mm 转角240°
转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm
泵送系统参数混凝土理论排量低压140 m3/h
高压100 m3/h 理论泵送压力低压 MPa
高压12MPa
理论泵送次数低压22次/分钟
高压次/分钟输送缸内径260mm 输送缸行程2000mm 液压系统开式
系统油压32MPa 油箱容积900 L
水箱容积600 L
输送管径125mm 末端软管长度3m
末端软管管径125mm
底盘参数底盘型号SYM5330
发动机型号P11C-UR/
发动机功率
280kW/2100rpm
294kW/1900rpm 排放标准Euro Ⅲ
燃料箱容积400 L
排量 L
最大速度80km/h
制动距离≤10m/30km/h
三一底盘
1.五节RZ型臂架,布料灵活、范围广
2.“X”型支腿、单侧支撑,适合狭窄场地施工
3.泵送排量达140 m3/h,无级调节,满足各种工况需求
4.计算机节能控制,自动实现功率匹配,平均节能20%
5.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损
6.新型控制系统,足不出户,程序远程自动免费升级
7.故障自诊断系统,能自动诊断150项故障,高效排除故障
8.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注9.臂架减振控制系统,末端振幅控制在±米内,改善末端软管的操作性能
型号SY5331THB 40E
整车参数全长11820mm 总宽2500mm 总高3990mm 自重31800kg
臂架支腿参数臂架垂直高度
臂架水平长度
臂架垂直深度
最小展开高度
第一节臂长度8455mm 转角90°
第二节臂长度7060mm 转角180°
第三节臂长度6890mm 转角180°
第四节臂长度6620mm 转角240°
第五节臂长度6980mm 转角240°
转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm
泵送系统参数混凝土理论排量低压140 m3/h
高压100 m3/h 理论泵送压力低压 MPa
高压12MPa
理论泵送次数低压22次/分钟高压次/分钟
输送缸内径260mm
输送缸行程2000mm 液压系统开式
系统油压32MPa
油箱容积900 L 水箱容积600 L 输送管径125mm 末端软管长度3m
末端软管管径125mm
底盘参数底盘型号SYM5330
发动机型号P11C-UR/
发动机功率
280kW/2100rpm
294kW/1900rpm 排放标准Euro Ⅲ
燃料箱容积400 L
排量 L
最大速度80km/h
制动距离≤10m/30km/h 43米混凝土输送泵车
五十铃底盘
1.五节RZ型臂架,布料灵活、范围广
2.“X”型支腿、单侧支撑,适合狭窄场地施工
3.泵送排量达140 m3/h,无级调节,满足各种工况需求
4.计算机节能控制,自动实现功率匹配,平均节能20%
5.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损
6.新型控制系统,足不出户,程序远程自动免费升级
7.故障自诊断系统,能自动诊断150项故障,高效排除故障
8.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注
9.臂架减振控制系统,末端振幅控制在±米内,改善末端软管的操作性能
型号SY5313THB 43E 整车参数全长11520mm
总宽2500mm 总高3990mm 自重31490kg
臂架支腿参数臂架垂直高度
臂架水平长度
臂架垂直深度
最小展开高度
第一节臂长度8455mm 转角90°
第二节臂长度7060mm 转角180°
第三节臂长度6890mm 转角180°
第四节臂长度8120mm 转角240°
第五节臂长度8480mm 转角240°
转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm
泵送系统参数混凝土理论排量低压140 m3/h
高压100 m3/h 理论泵送压力低压 MPa
高压12MPa
理论泵送次数低压22次/分钟
高压次/分钟
输送缸内径260mm
输送缸行程2000mm 液压系统开式
系统油压32MPa
油箱容积900 L
水箱容积600 L
输送管径125mm 末端软管长度3m
末端软管管径125mm
底盘参数底盘型号ISUZU CYZ51Q 发动机型号6WF1A
发动机功率265kW/1800rpm 排放标准Euro Ⅲ
燃料箱容积380 L
排量 L
最大速度80km/h
制动距离≤10m/30km/h
三一底盘
1.五节RZ型臂架,布料灵活、范围广
2.“X”型支腿、单侧支撑,适合狭窄场地施工
3.泵送排量达140 m3/h,无级调节,满足各种工况需求
4.计算机节能控制,自动实现功率匹配,平均节能20%
5.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损
6.新型控制系统,足不出户,程序远程自动免费升级
7.故障自诊断系统,能自动诊断150项故障,高效排除故障
8.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注9.臂架减振控制系统,末端振幅控制在±米内,改善末端软管的操作性能型号SY5331THB 43E
整车参数全长11820mm 总宽2500mm 总高3990mm 自重32200kg
臂架支腿参数
臂架垂直高度
臂架水平长度
臂架垂直深度
最小展开高度
第一节臂长度8455mm 转角90°
第二节臂长度7060mm 转角180°
第三节臂长度6890mm 转角180°
第四节臂长度8120mm 转角240°
第五节臂长度8480mm 转角240°
转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm
泵送系统参数混凝土理论排量低压140 m3/h
高压100 m3/h 理论泵送压力低压 MPa
高压12MPa
理论泵送次数低压22次/分钟
高压次/分钟
输送缸内径260mm
输送缸行程2000mm 液压系统开式
系统油压32MPa
油箱容积900 L
水箱容积600 L
输送管径125mm
末端软管长度3m
末端软管管径125mm
底盘参数
底盘型号SYM5330
发动机型号P11C-UR/
发动机功率280kW/2100rpm 294kW/1900rpm
排放标准Euro Ⅲ
燃料箱容积400 L
排量 L
最大速度80km/h
制动距离≤10m/30km/h 奔驰底盘
1.五节RZ型臂架,布料灵活、范围广
2.“X”型支腿、单侧支撑,适合狭窄场地施工
3.泵送排量达140 m3/h,无级调节,满足各种工况需求
4.计算机节能控制,自动实现功率匹配,平均节能20%
5.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损
6.新型控制系统,足不出户,程序远程自动免费升级
7.故障自诊断系统,能自动诊断150项故障,高效排除故障
8.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注
9.臂架减振控制系统,末端振幅控制在±米内,改善末端软管的操作性能
型号SY5310THB40B 43E
整车参数全长11750mm 总宽2500mm 总高3970mm 自重31490kg
臂架支腿参数臂架垂直高度
臂架水平长度
臂架垂直深度
最小展开高度
第一节臂长度8455mm 转角90°
第二节臂长度7060mm 转角180°
第三节臂长度6890mm 转角180°
第四节臂长度8120mm 转角240°
第五节臂长度8480mm 转角240°
转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm
泵送系统参数混凝土理论排量低压140 m3/h
高压100 m3/h 理论泵送压力低压 MPa
高压12MPa
理论泵送次数低压22次/分钟
高压次/分钟
输送缸内径260mm
输送缸行程2000mm 液压系统开式
系统油压32MPa
油箱容积900 L
水箱容积600 L
输送管径125mm
末端软管长度3m
末端软管管径125mm
底盘参数底盘型号BENZ Actros 3341发动机型号OM501LA.Ⅲ/17
发动机功率300kW/1800rpm 排放标准Euro Ⅲ
燃料箱容积400 L
排量 L
最大速度80km/h
制动距离≤10m/30km/h 日野底盘
1.五节RZ型臂架,布料灵活、范围广
2.“X”型支腿、单侧支撑,适合狭窄场地施工
3.泵送排量达140 m3/h,无级调节,满足各种工况需求
4.计算机节能控制,自动实现功率匹配,平均节能20%
5.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损
6.新型控制系统,足不出户,程序远程自动免费升级
7.故障自诊断系统,能自动诊断150项故障,高效排除故障
8.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注
9.臂架减振控制系统,末端振幅控制在±米内,改善末端软管的操作性能
型号SY5310THB40R 43E
整车参数全长11750mm 总宽2500mm 总高3970mm 自重30700kg
臂架支腿参数臂架垂直高度
臂架水平长度
臂架垂直深度
最小展开高度
第一节臂长度8455mm 转角90°
第二节臂长度7060mm 转角180°
第三节臂长度6890mm 转角180°
第四节臂长度8120mm
转角240°
第五节臂长度8480mm 转角240°
转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm
泵送系统参数混凝土理论排量低压140 m3/h
高压100 m3/h 理论泵送压力低压 MPa
高压12MPa
理论泵送次数低压22次/分钟
高压次/分钟
输送缸内径260mm
输送缸行程2000mm 液压系统开式
系统油压32MPa
油箱容积900 L
水箱容积600 L
输送管径125mm
末端软管长度3m
末端软管管径125mm
底盘参数
底盘型号HINO FS1ERV 发动机型号E13C TL
发动机功率302kW/1800rpm 排放标准Euro Ⅲ
燃料箱容积400 L
排量 L
最大速度80km/h
制动距离≤10m/30km/h 46米混凝土输送泵车
五十铃底盘
1.五节RZ型臂架,布料灵活、范围广
2.“X”型支腿、单侧支撑,适合狭窄场地施工
3.三桥底盘布料高度达到46米,同规格底盘臂架配置最优
4.泵送排量达170 m3/h,无级调节,满足各种工况需求
5.计算机节能控制,自动实现功率匹配,平均节能20%
6.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损
7.新型控制系统,足不出户,程序远程自动免费升级
8.故障自诊断系统,能自动诊断150项故障,高效排除故障
9.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注10.臂架减振控制系统,末端振幅控制在±米内,改善末端软管的操作性能型号SY5313THB 46E
整车参数全长11520mm 总宽2500mm 总高3990mm 自重32800kg
臂架支腿参数臂架垂直高度
臂架水平长度
臂架垂直深度
最小展开高度
第一节臂长度9255mm 转角90°
第二节臂长度7060mm 转角180°
第三节臂长度6890mm 转角180°
第四节臂长度9220mm 转角240°
第五节臂长度9580mm
转角240°
转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm
泵送系统参数混凝土理论排量低压170 m3/h
高压120 m3/h 理论泵送压力低压 MPa
高压12MPa
理论泵送次数低压26次/分钟
高压18次/分钟输送缸内径260mm
输送缸行程2000mm 液压系统开式
系统油压32MPa
油箱容积900 L
水箱容积600 L
输送管径125mm
末端软管长度3m
末端软管管径125mm
底盘参数底盘型号ISUZU CYZ51Q 发动机型号6WF1A
发动机功率265kW/1800rpm 排放标准Euro Ⅲ
燃料箱容积380 L
排量
最大速度80km/h
制动距离≤10m/30km/h
三一底盘
1.五节RZ型臂架,布料灵活、范围广
2.“X”型支腿、单侧支撑,适合狭窄场地施工
3.三桥底盘布料高度达到46米,同规格底盘臂架配置最优
4.泵送排量达170 m3/h,无级调节,满足各种工况需求
5.计算机节能控制,自动实现功率匹配,平均节能20%
6.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损
7.新型控制系统,足不出户,程序远程自动免费升级
8.故障自诊断系统,能自动诊断150项故障,高效排除故障
9.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注10.臂架减振控制系统,末端振幅控制在±米内,改善末端软管的操作性能型号SY5331THB 46E
整车参数全长11820mm 总宽2500mm 总高3990mm 自重32800kg
臂架支腿参数臂架垂直高度
臂架水平长度
臂架垂直深度
最小展开高度
第一节臂长度9255mm 转角90°
第二节臂长度7060mm 转角180°
第三节臂长度6890mm 转角180°
第四节臂长度9220mm 转角240°
第五节臂长度9580mm 转角240°
转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm
泵送系统参数混凝土理论排量低压170 m3/h
高压120 m3/h 理论泵送压力低压 MPa
高压12MPa
理论泵送次数低压26次/分钟
高压18次/分钟输送缸内径260mm
输送缸行程2000mm 液压系统开式
系统油压32MPa
油箱容积900 L
水箱容积600 L
输送管径125mm
末端软管长度3m
末端软管管径125mm
底盘参数底盘型号SYM5330
发动机型号P11C-UR/
发动机功率
280kW/2100rpm
294kW/2100rpm 排放标准Euro Ⅲ
燃料箱容积400 L
排量 L/
最大速度80km/h
制动距离≤10m/30km/h
奔驰底盘
1.五节RZ型臂架,布料灵活、范围广
2.“X”型支腿、单侧支撑,适合狭窄场地施工
3.三桥底盘布料高度达到46米,同规格底盘臂架配置最优4.泵送排量达170 m3/h,无级调节,满足各种工况需求5.计算机节能控制,自动实现功率匹配,平均节能20%
6.泵送系统柔性安装,减少对底架的冲击和砼活塞的磨损
7.新型控制系统,足不出户,程序远程自动免费升级
8.故障自诊断系统,能自动诊断150项故障,高效排除故障
9.智能臂架系统,轻松一键控制,并能实现臂架垂直或水平自动浇注10.臂架减振控制系统,末端振幅控制在±米内,改善末端软管的操作性能型号SY5310THB40B 46E
整车参数全长11750mm 总宽2500mm 总高3970mm 自重32800kg
臂架支腿参数臂架垂直高度
臂架水平长度
臂架垂直深度
最小展开高度
第一节臂长度9255mm 转角90°
第二节臂长度7060mm 转角180°
第三节臂长度6890mm 转角180°
第四节臂长度9220mm 转角240°
第五节臂长度9580mm 转角240°
转台旋转角度±360°前支腿展开宽度8820mm 后支腿展开宽度8540mm
泵送系统参数混凝土理论排量低压170 m3/h
高压120 m3/h 理论泵送压力低压 MPa
