一．任务书
（一）、课程设计目的
M7120型平面磨床的电气线路设计，掌握机械设备的控制电路和控制技术。1．M7120型平面磨床电气原理图的设计。
2．M7120型平面磨床电气布置图的设计。
3．M7120型平面磨床电气安装接线图的设计。
4．电动机的选择和电气控制方案的确定。
5．编制目录明细表和编写说明书。
（二）、课程设计内容（含技术指标）
型磨床的型号及含义
型号：M7120
含义：M —磨床
7 —平面磨床
1 —卧轴矩台式
20 —工作台的工作面宽200mm
型磨床的主要结构
M7120型平面磨床主要由床身、工作台、电磁吸盘、砂轮架（又称磨头）、滑座、立柱等部分组成。它的外型如图所示：
磨床的主运动是砂轮的旋转运动，辅助运动是工作台的左右往返运动和砂轮架的前后上下进给运动。工作台的往返运动采用液压传动，能保证加工精度。砂轮升降电动机使砂轮在立柱导轨上作垂直运动，用以调整砂轮与工件位置。二．正文
1.课程设计的目的
机电传动控制是机械设计制造与自动化专业的专业必修课，本课程是一门实践性很强的课程，课程设计是本课程必不可少的环节。课程设计的目的和任
务在于使学生掌握机械设备电器控制的基本知识、基本原理和基本方法,以培养学生对电气控制系统的分析和设计的基本能力。加深学生对课程内容的理解，验证理论和巩固、扩大所学的基本理论知识。
2.机电传动控制概述
机电传动是指以电动机为原动机驱动生产机械的系统之总称。它的目的是将电能转变为机械能，实现生产机械的启动、停止以及速度调节，满足各种生产工艺过程的要求，保证生产过程正常进行。
在现代工业中，为了实现生产过程自动化的要求，机电传动不仅包括拖动生产机械的电动机，而且包括控制电动机的一整套控制系统。也就是说，现代机电传动是和由各种控制元件组成的自动控制系统紧密地联系在一起的，所以，称之为机电传动控制。
从现代化生产的要求出发，机电传动控制系统所要完成的任务，从广义上讲，就是要使生产机械设备、生产线、车间甚至整个工厂都实现自动化；从狭义上讲，则专指控制电动机驱动生产机械，实现产品数量的增加、产品质量的提高、生产成本的降低、工人劳动条件的改善以及能源的合理用。随着生产工艺的发展，对机电传动控制系统提出的要求愈来愈高。
在近代机械工业的发展过程中，机电传动的发展，经历了一个复杂的过程：（1）电机的拖动的发展过程如下：多电机拖动（不同电机成组拖动、单电机拖动、由单独电机拖动）。（2）控制系统的发展过程如下：继电器控制、接触器控制、电机放大机控制、计算机数字控制（PLC）、电力功率晶体管控制、磁放大器控制。由整个发展过程，不难看出，随着机械加工要求不断提高，机电传动控制系统的复杂度也在不断增加。本课程的重点在与控制部分，如何利用电气元件或计算机控制电气来拖动机械实现所要求的功能。在设计控制系统时，就要求设计人员对执行元件（电动机）、控制元件的熟练掌握与运用，同时也要求对控要求进行了解。
3.控制要求
根据磨床的运动特点及工艺要求，对电力拖动及控制有如下要求：
1)由于砂轮的旋转运动一般不要求调速，由一台三相交流异步电动机拖动即
可。且砂轮电动机、液压泵电动机和冷却泵电动机都只要求单方向旋转；
2)砂轮升降电动机要求能正反转；
3)冷却泵电动机应在砂轮电动机起动后才运转；
4)保护环节应包括短路保护、电动机过载保护、零压保护、电磁吸盘欠压保
护；
5)电磁吸盘应有去磁控制、必要的指示信号及照明灯。
4.继电器接触器控制系统设计
在局部设计中，主要完成三部分内容：原理图、设计元器件选型、接线图的设计。
原理图
在原理图的设计部分，将其分为3大模块进行分工设计。其中包括有主电路模块的设计、控制电路模块的设计与照明电路模块的设计三部分。
而在控制电路模块中，将其又分为电机控制电路与液压控制回路两部分。照明回路中主要包括有照明与显示电路部分。
主电路分析:主电路共有四台电动机，其中M1液压泵电动机实现工作台的往复远动；M2是砂轮电动机，带动砂轮旋转磨削加工工件；M3是冷却电动机，为砂轮磨削工件时输送冷却液；M4是砂轮升降电动机，用以调整砂轮与工件的位置。其中砂轮M4可以正反转。
四台电动机的工作要求是：M1、M2和M3只需正转控制；M4需要正反转控制；冷却泵电动机M3却需在M2正转后才能运转
四台电动机的具有短路、电压和失电压保护，分别由熔断器FUI和接触器KM1、km3、和km4来执行除M4外，其余三台电动机分别由热继电器FR1、FR2和FR3进行过载保护
具体电路图如下：
图1.电路原理设计图
（1）液压电动机的控制合上电源总开关QS,18压继电器KVT通电闭合，7区电压继电器KV常开触点闭合接通控制电路的电源当按下液压泵M1启
动按钮SB2时接触器KM1通电闭合并自锁，液压电动机KM1启动运转；当按下液压泵电动机M1的停止按钮SB1时，液压泵电动机M1停转。
（2）砂轮电动机M2的控制当按下砂轮电动机M2启动按钮SB4时，接触器KM2通电闭合并自锁，砂轮电动机M2启动运转；当按下砂轮电动机M2停止按钮sb3时，砂轮电机M2停止运转
（3）冷却泵电动机M3的控制冷却泵电动机M3的控制是在砂轮M2启动运行后，通过插件XS2的插入和拔出控制其运行停止的。
（4）砂轮升降机的控制砂轮升降电动机M4由按钮SB5和SB1电动控制其正反转。
具体电路图如下：
图2.电机控制回路设计图
照明显示
在辅助回路中，主要包含有照明灯的控制与显示灯的控制。照明灯所需电源为36V交流电，而显示灯所需电源为6V交流电。故将它们分别有变压器TC 的不同变压接口引出即可。
照明灯用一个刀闸开关SA1控制，在需要照明时就开启，不需要照明时就关闭，是手动控制！
显示灯在相应的地方有标志，每一个灯代表着不同的运行过程。可以看下面的标志与灯的亮灭来判断程序。用HL2～HL5标识。
控制回路的起始端（即由变压器TC引出的3端110V、36V、6V）应设置短路保护。故在该处分别接上相合适的熔断器FU3。
具体电路图如下：
图4.照明与显示设计图
接线图
在接线图的设计上，首先对箱体内元器件进行排版：第一排为总闸、变压器与熔断器；第二排为时间继电器、交流接触器；第三排为整流桥与热继电
器；第四排为中间继电器。总共4排，并在每排间安排走线槽，便于安装与维修。
然后，在箱盖上按功能将按钮与指示灯排列出来。另外对于放置在其他设备上的器件，也一同画在了接线图的左端。
在以上两部分的中间，选用一个接线端子来将其进行连接。该接线端子的作用主要是将电柜箱体内的线走出来，防止因导线杂乱而造成的事故发生。
在接线图的下部分，放置了万能转换开关与接地铜板，它同样是放在箱体内部的。这样排版是为了方便接线工人识图。
最后将原理图中各线编号，以该编号对应在接线图上进行连线。另外，在万能转换开关的编号中，由于该开关有外线与内线之分，故以4位数将其编号，前两位为外线号，后两位为内线号。
控制系统设计
考虑到控制功能，经济性，可靠性等方面，PLC选择三菱FX1N-60MR-001 36点输入，24点继电器输出，其外部接线图参看附件。
梯形图如下：
指令表如下：
LD X2 ANI X0 LD Y2
OR Y0 OUT Y3 OR Y3
AND X12 LDI X7 OUT Y11
ANI X0 OR Y4 LD Y4
ANI X1 ANI Y5 OUT Y12
OUT Y0 ANI X10 END
LD X4 ANI X0
OR Y1 OUT Y4
AND X12 LD X11
AND X12 ANI Y4
ANI X0 ANI X10
ANI X3 OUT Y5
OUT Y1 LD X13LD X5 OUT Y13
ANI Y3 OUT Y6
ANI X0 LD Y0
OUT Y2 OUT Y7
LD X6 LD Y1
ANI Y2 OUT Y10
三．个人小结
转眼之间两个星期就过去了，在老师的精心指导下，我的课程设计完成了，回顾整个课程设计过程，虽然做的挺苦挺累，但从课程设计中我学到了好多东西，真是让我受益匪浅！
课程设计是我们在学校迎接的新的培训，也是一次考验我们在校学的理论知识是否扎实，从中提高我们的设计、掌握技术知识的能力，为我们以前学的知识一次升华，一次总结，让我们对自己的专业有了更系统的认识。
学校安排我们做这次课程设计，首先是让我们了解到做课程设计的格式与要求情况。刚开始我们拿到设计课题时不知如何下手，但在老师精心的指导下，我们慢慢地一步一步完成设计内容，其次让我们知道做课程设计光靠我们所学的知识是远远不够的，还需要我们上网查找更多的资料，在做设计的同时，可以使我们对以前学过的知识进行再一次的复习，对其中把没掌握好的知识加以巩固，将没有学过的知识进行系统的自学，在这次的课程设计中也使我进一步了解到三菱FX1S系列PLC的知识，这使我们清楚的明白社会在不断的进步，产品在不断的更新，我们要跟上社会发展潮流，必须不停的给自己“充电”，活到老学到老，这样才不会被社会所淘汰、抛弃，而且在以后的社会工作及生活中，遇到类似等的问题我们就会对它充满自信，并且顺利地去解决它。
习题与思考题 第二章机电传动系统的动力学基础 2.1 说明机电传动系统运动方程中的拖动转矩，静态转矩和动态转矩。 拖动转矩是由电动机产生用来克服负载转矩，以带动生产机械运动的。静态转矩就是由 生产机械产生的负载转矩。动态转矩是拖动转矩减去静态转矩。 2.2 从运动方程式怎样看出系统是处于加速，减速，稳态的和静态的工作状态。 TM-TL>0说明系统处于加速，TM-TL<0 说明系统处于减速，TM-TL=0说明系统处于稳态（即 静态）的工作状态。 2.3 试列出以下几种情况下（见题2.3图）系统的运动方程式，并说明系统的运动状态是加 速，减速，还是匀速？（图中箭头方向表示转矩的实际作用方向） TM=TL TM< TL TM-TL<0说明系统处于减速。 TM-TL<0 说明系统处于减速 T M T L T M T L T M> T L M>L 系统的运动状态是减速系统的运动状态是加速 T M T L T T L T M= T L T M= T L 系统的运动状态是减速系统的运动状态是匀速 2.4 多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什么依据折算前后功率不变
的原则？转动惯量折算为什么依据折算前后动能不变的原则？ 因为许多生产机械要求低转速运行，而电动机一般具有较高的额定转速。这样，电动机与生产机械之间就得装设减速机构，如减速齿轮箱或蜗轮蜗杆，皮带等减速装置。所以为了列出系统运动方程，必须先将各转动部分的转矩和转动惯量或直线运动部分的质量这算到一根轴上。转矩折算前后功率不变的原则是P=Tω, p不变。转动惯量折算前后动能不变原则是能量守恒MV=0.5Jω2 2.5为什么低速轴转矩大，高速轴转矩小？ 因为P= Tω,P不变ω越小T越大，ω越大T 越小。 2.6为什么机电传动系统中低速轴的GD2比高速轴的GD2大得多? 因为P=Tω，T=G?D2/375. P=ωG?D2/375. ,P不变转速越小GD2越大，转速越大GD2越小。 2.7 如图2.3（a）所示，电动机轴上的转动惯量J M=2.5kgm2, 转速n M=900r/min; 中间传动 轴的转动惯量J L=16kgm2,转速n L=60 r/min。试求折算到电动机轴上的等效专惯量。 折算到电动机轴上的等效转动惯量:j=Nm/N1=900/300=3,j1=Nm/Nl=15 J=JM+J1/j2+ JL/j12=2.5+2/9+16/225=2.79kgm2 .2.8如图2.3（b）所示，电动机转速n M=950 r/min，齿轮减速箱的传动比J1= J2=4，卷筒直径D=0.24m,滑轮的减速比J3=2，起重负荷力F=100N,电动机的费轮转距GD2M=1.05N m2, 齿轮，滑轮和卷筒总的传动效率为0.83。试球体胜速度v和折算到电动机轴上的静态转矩T L以及折算到电动机轴上整个拖动系统的飞轮惯量GD2z.。 ωM=3.14*2n/60=99.43 rad/s. 提升重物的轴上的角速度ω=ωM/j1j2j3=99.43/4*4*2=3.11rad/s v=ωD/2=0.24/2*3.11=0.373m/s T L=9.55FV/ηC n M=9.55*100*0.373/0.83*950=0.45NM GD2Z=δGD M2+ GD L2/j L2 =1.25*1.05+100*0.242/322 =1.318NM2 2.9 一般生产机械按其运动受阻力的性质来分可有哪几种类型的负载？ 可分为1恒转矩型机械特性2离心式通风机型机械特性3直线型机械特性4恒功率型机械特性,4种类型的负载. 2.10反抗静态转矩与位能静态转矩有何区别，各有什么特点？ 反抗转矩的方向与运动方向相反,,方向发生改变时,负载转矩的方向也会随着改变,因而他总是阻碍运动的.位能转矩的作用方向恒定,与运动方向无关，它在某方向阻碍运动，而在相反方向便促使运动。 2.11 在题2.11图中，曲线1和2分别为电动机和负载的机械特性，试判断哪些是系统的稳定平衡点？哪些不是？ 交点是系统的稳定平衡点. 交点是系统的平衡点
1、如图所示，判断哪组是正确的。 （a ）L M T T > (b) L M T T = (c) L M T T < A ：图（a ）M T 为正，是拖动转矩，加速状态 B ：图（b ）M T =L T ，匀速状态 C ：图（c ）M T 为正，L T 为负，减速状态 2、关于交流电动机调速方法正确的有： A ：变频调速； B ：改变磁通调速； C ：改变转差率调速； D ：定子串电阻调速 3、三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会 。 A ：减少； B ：增加； C ：等于零。 4、三相鼠笼异步电动机在相同电源电压下，空载启动比满载启动的启动转 矩 。 A ：相同； B ：大； C ：小。 5、如下图所示，曲线1和曲线2分别为电动机和负载的机械特性。试问：电 动机能否在A 点稳定运行 A ：能； B ：不能； C ：不能确定 6．恒功率型机械特性为负载转矩与转速成： A 正比; B 反比。 7、有一台三相异步电动机，正常运行时为?接法，在额定电压下启动，其 N st T T 2.1=，若采用?-Y 换接启动，试问当负载转矩N L T T %35=，电动机能否 启动 A ：能； B ：不能； C ：不能确定 8．三相异步电动机的何种制动又叫发电制动。 A 反接制动； B 反馈制动； C 能耗制动 9．晶体管直流脉宽调速系统比晶闸管直流调速系统动态响应速度： A 高； B 低； C 一样。 10、直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是： A ：由（0，no ）出发的一簇向下倾斜的直线； B ：一簇平行于固有特性曲线的人为特性曲线； C ：；由（0，no ）出发的一簇向上倾斜的直线； D ：不确定； 11、下列方法中哪一个不是消除交流伺服电动机“自转”的方法：
学号：0121018700306 课程设计 题目组合机床加工过程PLC自动控制设计 学院物流学院 专业物流工程 班级行政1001班 姓名徐宏华 指导教师徐沪萍 2013 年 6 月29 日
课程设计任务书 学生姓名：徐宏华专业班级：物流行政1001班 指导教师：徐泸萍工作单位：物流学院 题目: 组合机床加工过程PLC自动控制设计 初始条件： 1.编程环境：Step7v5.5软件 2.PLC型号：西门子公司S7系列，S7-300 3.机电传动的相关资料指导书 4.仿真环境：S7-PLCSIM 要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求） 液压滑台式组合机床在原位启动后，快速向前到设定的位置时转为慢速前进，到达攻丝进给位置时停止前进，转为攻螺纹主轴转动，丝锥能向前攻入，打到规定深度时，主轴快速制动。接着攻螺纹反转退出，回到原位时快速制动，同时滑台能快速退回原位，并在原位停止。 时间安排：十八周 指导教师签名：年月日 系主任（或责任教师）签名：年月日
本科生课程设计成绩评定表 指导教师签字： 年月日
目录 摘要------------------------------------------------------------------------------------------------- 0第一章基本知识介绍 ------------------------------------------------------------------------ 1 1.1 设计的任务要求--------------------------------------------------------------------- 1 1.2 组合机床概述------------------------------------------------------------------------ 2 1.2.1 组合机床部件分类 --------------------------------------------------------- 2 1.2.2 组合机床的特点 ------------------------------------------------------------ 2 1.3 PLC控制系统 ----------------------------------------------------------------------- 3 1.3.1 PLC简介 --------------------------------------------------------------------- 3 1.3.2 PLC控制系统设计的基本原则 ------------------------------------------ 4 1.3.3 PLC控制系统的一般步骤 ------------------------------------------------ 4第二章总体方案选择和控制方式选择----------------------------------------------------- 6 2.1 总体方案选择------------------------------------------------------------------------ 6 2.2 控制方式的选择--------------------------------------------------------------------- 6第三章电路图的设计 -------------------------------------------------------------------------- 6 3.1 主电路的设计------------------------------------------------------------------------ 6 3.2 PLC的I/O地址分配--------------------------------------------------------------- 8第四章控制程序的设计 --------------------------------------------------------------------- 10 4.1 顺序功能图的设计---------------------------------------------------------------- 10 4.2 梯形图的设计---------------------------------------------------------------------- 11 4.3 语句表的设计---------------------------------------------------------------------- 15 第五章调试及结果分析 ------------------------------------------------------------------- 21 5.1 硬件组态---------------------------------------------------------------------------- 21 5.2 仿真结果分析---------------------------------------------------------------------- 21 感想----------------------------------------------------------------------------------------------- 25 参考资料书-------------------------------------------------------------------------------------- 26
第3章直流电机的工作原理及特性 习题3.1 为什么直流电机的转子要用表面有绝缘层的硅钢片叠压而成？ 答案：直流电动机工作时，（1）电枢绕组中流过交变电流，它产生的磁通当然是交变的。这个（2）变化的磁通在铁芯中产生感应电流。铁芯中产生的感应电流，在（3）垂直于磁通方向的平面内环流，所以叫涡流。涡流损耗会使铁芯发热。为了减小这种涡流损耗，电枢铁芯采用彼此绝缘的硅钢片叠压而成，使涡流在狭长形的回路中，通过较小的截面，以（4）增大涡流通路上的电阻，从而起到（5）减小涡流的作用。如果没有绝缘层，会使整个电枢铁芯成为一体，涡流将增大，使铁芯发热。因此，如果没有绝缘，就起不到削减涡流的作用。 习题3.4 一台他励直流电动机在稳态下运行时，电枢反电势E ＝E1，如负载转矩TL ＝常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳定值后，电枢反电势将如何变化？是大于、小于还是等于E1？ 答案：∵当电动机再次达到稳定状态后，输出转矩仍等于负载转矩，即输出转矩T ＝T L ＝常 2 00a a e e a e m a e m e e R U n I K K R U n E K n T K I n n n K K K U T K =Φ=?ΦΦ=∴ =Φ?Φ∴??= Φ=Φ Q Q 又 当 T=0 a a U E I R =+
数。又根据公式（3.2）， T ＝K t ФI a 。 ∵励磁磁通Ф减小，T 、K t 不变。 ∴电枢电流I a 增大。 再根据公式（3.11），U ＝E ＋I a ·R a 。 ∴E=U －I a ·R a 。 又∵U 、R a 不变，I a 增大。 ∴E 减小 即减弱励磁到达稳定后，电动机反电势将小于E 1。 习题3.8 一台他励直流电动机的铭牌数据为：P N ＝5.5KW ，U N ＝110V ，I N ＝62A ，n N ＝1000r/min ，试绘出它的固有机械特性曲线。 （1）第一步，求出n 0 （2）第二步，求出（T N ，n N ） 答案：根据公式（3.15），（1-1）Ra ＝（0.50~0.75）(N N N I U P ? 1)N N I U
《机电传动控制》试卷 A 适用专业：机制考试日期： 考试时间：120分钟考试形式：闭卷试卷总分：100分 一、填空（每空1分）： 1. 直流电动机的调速方法有____ __ ，和。 2．一台三相异步电动机的额定转速为980r/min，则其极数为，同步转速为，起动时转差率为，额定转差率为。 3．鼠笼型异步电动机的减压起动方法有、、和。 4. 通电延时的时间继电器有两种延时动作的触头。即，符号为；和符号为。 5. 电气控制系统中常设的保护环节有、 和、。 6. F-40M型PLC的内部等效继电器有、、 、和几种。 二、简答题。（每小题5分） 1．交流电器的线圈能否串联使用？为什么？ 2．三相鼠笼式电动机在运行中断了一根电源线未及时发现会导致什么后果？3．简述直流电动机能耗制动的方法。 4．当三相交流异步电动机在额定负载下运行时，由于某种原因，电源电压降低了30%，问此时通入电动机定子绕组的电流是增大还是减少？为什么？5. 试说明下图几种情况下，系统的运行状态是加速？减速？还是匀速？（图中箭头方向为转矩的实际方向）。 a b c d e 三、计算题（每题12分）： 1. 一台U N=220V，I N=136.5A，R a=0.22Ω的他励直流电动机。 1）如直接起动，起动电流I St是多少？ 2）若要求起动电流是额定电流的两倍，采用电枢回路串电阻起动，应串多大的电阻？采用降低电源电压起动，电压应降至多少？ 2. 一台交流三相鼠笼式异步电动机，其额定数据为：P N=10kW， n N=1460r/min，U N=380 V，△接法，ηN=0.868，cosφ=0.88；试求：1） 额定输入电功率；2）额定电流；3）输出的额定转矩；4）采用Y-△ 换接启动时的启动转矩。 四、设计题： 1. 设计某机床刀架进给电动机的控制线路，应满足如下的工艺要 求： 按下启动按钮后，电机正转，带动刀架进给，进给到一定位置时，刀架停止，进行无进刀切削，经一段时间后刀架自动返回，回到原位 又自动停止。试画出主电路和控制线路。（本题15分） 2. 试用F—40M型PLC设计一台小于10KW的三相鼠笼式异步电 动机正反转的控制程序，要求：（本题12分） 1）绘出电动机主电路（应有必要的保护）2）绘出PLC的安装接线 图 3）绘出PLC的梯形图4）写出PLC的指令程序
第四章 5.1 有一台四极三相异步电动机，电源电压的频率为50H Z，满载时电 动机的转差率为0.02求电动机的同步转速、转子转速和转子电流频率。 n0=60f/p S=(n0-n)/ n0 =60*50/2 0.02=(1500-n)/1500 =1500r/min n=1470r/min 电动机的同步转速1500r/min.转子转速1470 r/min, 转子电流频率.f2=Sf1=0.02*50=1 H Z 5.2将三相异步电动机接三相电源的三根引线中的两根对调，此电动 机是否会反转？为什么？ 如果将定子绕组接至电源的三相导线中的任意两根线对调,例如将B,C两根线对调,即使B相遇C相绕组中电流的相位对调,此时A相绕组内的电流导前于C相绕组的电流2π/3因此旋转方向也将变为A-C-B向逆时针方向旋转,与未对调的旋转方向相反. 5.3 有一台三相异步电动机，其n N=1470r/min,电源频率为50H Z。设 在额定负载下运行，试求： ①定子旋转磁场对定子的转速； 1500 r/min ②定子旋转磁场对转子的转速； 30 r/min ③转子旋转磁场对转子的转速；
30 r/min ④转子旋转磁场对定子的转速； 1500 r/min ⑤转子旋转磁场对定子旋转磁场的转速。 0 r/min 5.4当三相异步电动机的负载增加时，为什么定子电流会随转子电流的增加而增加？ 因为负载增加n减小,转子与旋转磁场间的相对转速( n0-n)增加,转子导体被磁感线切割的速度提高,于是转子的感应电动势增加,转子电流特增加,.定子的感应电动使因为转子的电流增加而变大,所以定子的电流也随之提高. 5.5 三相异步电动机带动一定的负载运行时，若电源电压降低了，此 时电动机的转矩、电流及转速有无变化？如何变化？ 若电源电压降低, 电动机的转矩减小, 电流也减小. 转速不变. 5.6 有一台三相异步电动机，其技术数据如下表所示。 试求：①线电压为380V时，三相定子绕组应如何接法？ ②求n0,p,S N,T N,T st,T max和I st； ③额定负载时电动机的输入功率是多少？ ①线电压为380V时，三相定子绕组应为Y型接法. ②T N=9.55P N/n N=9.55*3000/960=29.8Nm
沈阳航空航天大学 课程设计任务书 机电工程学院机械设计制造及自动化专业 班：学号：姓名： 一、课程设计课题某型号卧式镗床的电气控制系统设计 二、课程设计工作自至 三、课程设计技术说明和控制要求 1、设备机械部分运动说明 某型号卧式镗床主要有床身、前立柱、镗头架、工作台、后立柱和尾架等部分组成。其运动形式有三种：镗轴与花盘的旋转运动为主运动；进给运动包括镗轴的轴向进给、花盘上刀具的径向进给、镗头的垂直进给、工作台的纵向与横向进给；辅助运动为工作台的旋转、后立柱的水平移动、尾架的垂直移动及各部分的快速移动。 2、设备电气控制要求及技术参数 1）主运动与进给运动由同一台双速电动机M1拖动，各方向的快速运动由另一台电动机M2拖动 2）主轴旋转和进给都有较大的调速范围 3）要求M1能正反转，能正反向点动，并带有制动，各方向的进给都能快速移动，正反向都能短时点动 4）必要的保护环节、连锁环节、照明和信号电路 5）电动机的功率 M1：5.2KW M2：3KW
四、课程设计的主要内容 1、分析设备的电气控制要求，制定设计方案、绘制草图； 2、进行电路计算，选择元器件，并列出元器件目录表，绘制电气原理图（包 括主电路和控制电路）； 3、通电调试、故障排除、任务验收，编写设计说明书 五、课程设计时间安排 六、主要参考资料 1、齐占庆. 机床控制技术. 北京: 机械工业出版社，1999 2、邓星中主编. 机电传动控制. 武汉：华中科技大学出版社，2001 3、齐占庆. 王振臣主编. 电器控制技术. 北京：机械工业出版社, 2002 4、陈远龄. 机床电气自动控制. 重庆：重庆大学出版社，1997 5、方承远.工厂电气控制技术. 北京: 机械工业出版社，2000 6、张万奎主编.机床电气控制技术.北京：中国林业出版社，北京大学出版社， 2006
华中科大机电传动控制(第五版)课后习题答案解析
2.7 如图所示，电动机轴上的转动惯量JM ＝2.5kg.m2，转速nM ＝900r/mim ；中间传动轴的转动惯量J1＝2kg.m2，转速n1＝300r/mim ；生产机械轴的惯量JL ＝16kg.m2，转速nL ＝60r/mim 。试求折算到电动机轴上的等效转动惯量。 答： j1=ωM/ω1= nM/n1=900/300=3 jL=ωM/ωL= nM/nL=900/60=15 )(8.21516 325.2222211m kg j J j J J J L L M Z ?=++=++= 2.8 如图所示，电动机转速nM ＝950r/mim ，齿轮减速箱的传动比J1＝ J2 ＝4，卷筒直径D ＝0.24m ，滑轮的减速比J3 ＝2，起重负荷力F ＝
100N ，电动机的飞轮转矩GDM2＝1.05N.m ，齿轮、滑轮和卷筒总的传动效率为0.83。试求提升速度v 和折算到电动机轴上的静态转矩TL 以及折算到电动机轴上整个拖动系统的飞轮惯量GDZ2。 答： min) /(4.594 495021r j j n n M L =?== ) /(37.02 604 .5924.0603 s m j Dn v L =???= = ππ TL=9.55Fv/(η1nM)=9.55×100×0.37/(0.83×
950)=0.45N.m 2 2 22365M M Z n Fv GD GD +=δ 2 22 232.1~16.195037.010036505.1)25.1~1.1(m N GD Z ?=??+?= 3.3 一台他励直流电动机所拖动的负载转矩TL ＝常数，当电枢电压或电枢附加电阻改变时，能否改变其稳定运行状态下电枢电流的大小？为什么？这时拖动系统中哪些量必然要发生变化？
机电传动控制设计题汇 总 文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]

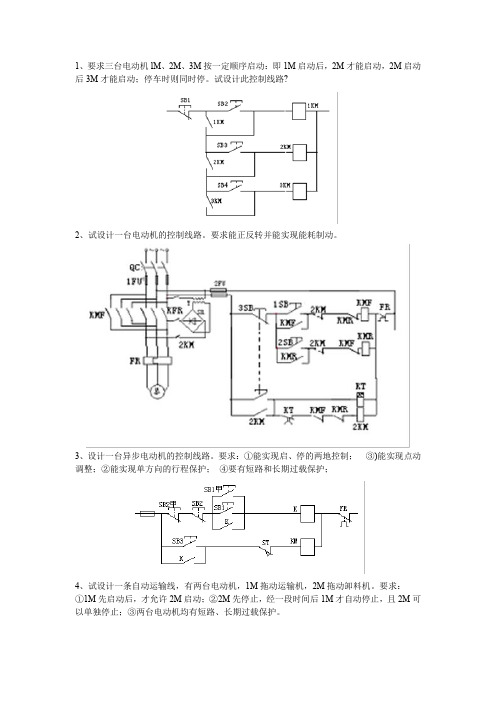

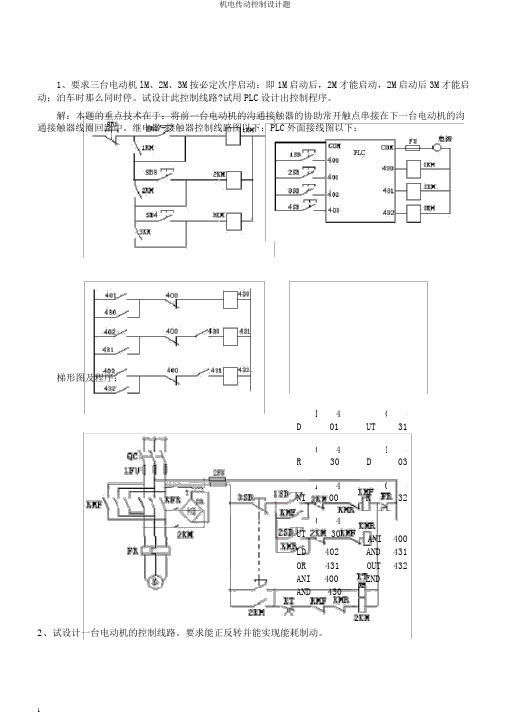

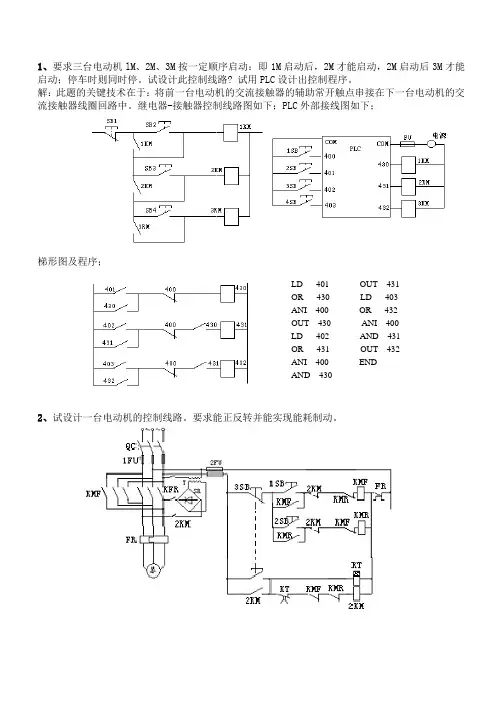

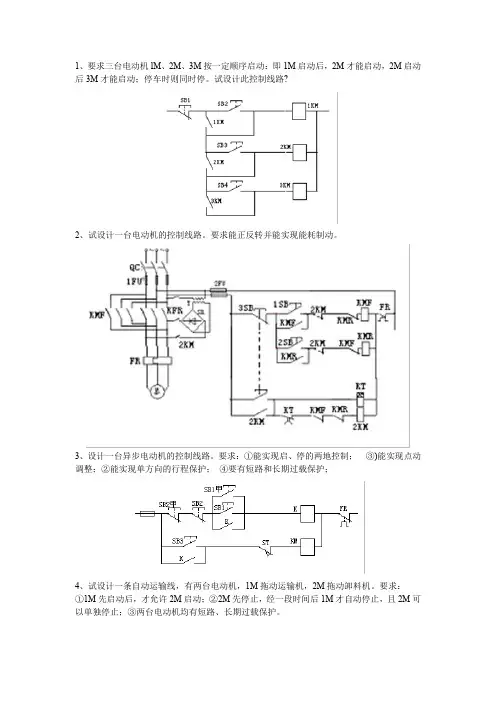

1、要求三台电动机lM 、2M 、3M 按一定顺序启动：即1M 启动后，2M 才能启动，2M 启动后3M 才能启动；停车时则同时停。试设计此控制线路 试用PLC 设计出控制程序。 解：此题的关键技术在于：将前一台电动机的交流接触器的辅助常开触点串接在下一台电动机的交流接触器线圈回路中。继电器-接触器控制线路图如下；PLC 外部接线图如下； 梯形图及程序； 2、试设计一台电动机的控制线路。要求能正反转并能实现能耗制动。 3、设计一台异步电动机的控制线路。要求：①能实现启、停的两地控制； ③)能实现点动调整；②能实现单方向的行程保护； ④要有短路和长期过载保护； 4、试设计一条自动运输线，有两台电动机，1M 拖动运输机， 2M 拖动卸料机。要求： ①1M 先启动后，才允许2M 启动；②2M 先停止，经一段时间后1M 才自动停止，且2M 可以单独停止；③两台电动机均有短路、长期过载保护。试用PLC 设计出控制程序。 1SB 、2SB 分别是1M 、2M 的启动按纽，4SB 是2M 的单独停止按纽，3SB 是停止按纽。 5、下图为机床自动间歇润滑的控制线路图，其中接触器KM 为润滑油泵电动机启停用接触器(主电路未画出，控制线路可使润滑有规律地间歇工作。试分析此线路的工作原理，并说明开关S SB 的作用 试用PLC 设计出控制程序。 答：这是一个自动间歇润滑的控制线路。开关S 1SB 的作用及电路的工作过程如下： （1）S 是进行自动间歇润滑的控制开关，1KT-决定润滑时间，2KT-决定不润滑时间，电路的工作过程：合上开关S ，KM 的线圈得电，电动机M 转动，进行润滑； 1KT 的线圈得电，触点1KT 延时后闭合，K 的线圈得电，常开触点K 闭合，自锁；常闭触点K 断开，KM 线圈失电，停止润滑；1KT 的线圈失电。 LD 401 OUT 431 OR 430 LD 403 LD 400 ANI 403 OR 430 ANI 450 ANI 450 OUT
