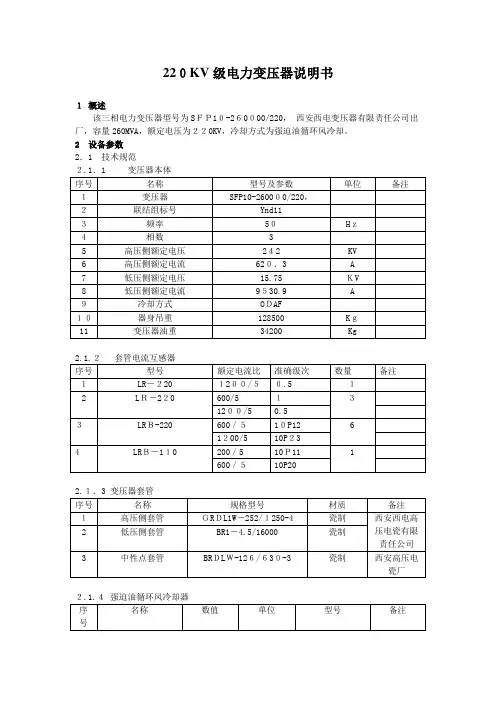

220KV级电力变压器说明书
1 概述
该三相电力变压器型号为SFP10-260000/220，西安西电变压器有限责任公司出厂，容量260MVA，额定电压为220KV，冷却方式为强迫油循环风冷却。
2 设备参数
2.1 技术规范
2.1.1 变压器本体
5 检修特殊安全措施
5.1 解体阶段条件与要求
5.1.1吊钟罩宜在室内进行，以保持器身清洁。在露天进行时，应选在无尘土飞扬及其它污染的晴天进行，器身暴露在空气中的时间应不超过如下规定：空气相对湿度≤65%为14H，空气相对湿度≤75%为10H，当器身温度高于空气温度时，可延长2小时。（器身暴露时间是从变压器放油或开启任何一盖板、油塞时起至开始抽真空或注油时为止。）如暴露时间需要超过上述规定，应接入干燥空气装置进行施工。
5.1.2器身温度应不低于周围环境温度，否则应功用真空滤油机循环加热雨，将变压器加热，使器身温度高于环境温度5℃以上。
5.1.3 检查器身时，应由专人进行，穿着专用的检修工作服和鞋，并戴清洁手套，寒冷天气还应戴口罩，照明必须采用低压行灯。
5.1.4 进入器身检查所使用的工具应由专人保管并应编号登记，防止遗留在油箱内和器身上；进入变压器油箱内检修时，需考虑通风，防止工作人员窒息。
5.2 拆、装瓷瓶阶段的安全措施
5.2.1 吊车起吊，必须有专业人员指挥、监护，并有统一信号。
5.2.2 起吊重物前检查起重工具是否符合载荷要求。检查拆、装支持持瓷瓶用的吊带应完好、无损，并符合载荷要示。
5.2.3 起重前应先拆除影响起重工作的各种连接。
5.2.4 起吊瓷瓶时要绑扎牢固、起吊平稳。
5.2.5 瓷瓶拆下后，要竖放在专用支架上，等待检修、试验。
5.2.6 吊装瓷瓶时注意保护，不受撞击、挤压。
5.2.7 竖直安装前，必须装装瓷瓶在空中翻竖。翻竖过程中任何一点都不能着地。
5.2.8 卸下的零部件做好位置记号、顺序号，妥善保管。
5.2.9 装前，负责人进行全面的技术交底和岗位分工。
5.2.10 吊装前，吊车司机必须与指挥人员双方核对指令，信号，吊装时，司机接到准确信号方可操作，若指挥有误或发现异常情况，司机有权暂停操作。
5.3 拆、装钟罩阶段的安全措施
5.3.1 吊车起吊，必须有专业人员指挥、监护，并有统一信号。
5.3.2 起吊重物前检查起重工具是否符合载荷要求.
5.3.3 起重前应先拆除影响起重工作的各种连接。
5.3.4 起吊变压器整体或钟罩时，钢丝绳应分别挂在专用起吊装置上，遇有棱角处应放置衬垫，起吊100mm左右时应停留检查悬挂及捆绑情况，确认后在继续起吊。
5.3.5 起吊时钢丝绳的夹角不应大于60o，否则应采用专用吊具或调整钢丝绳套。
5.3.6 起吊或落回钟罩时，四角应系缆绳，由专人扶持，使其保持平稳。
5.3.7 起吊或降落速度应均匀，掌握好重心，防止倾斜。
5.3.8 起吊或落回钟罩时，应使高、低压侧引线，分接开关支架与箱壁间保持一定间隙，防止碰伤器身。
5.3.9 当钟罩因受条件限制，起吊后不能移动而在空中停留时，应采取支撑的防止坠落措施。
5.3.10 采用汽车吊起重时，应检查支撑稳定性，注意起重臂伸张的角度、回转范围与临近带电设备的安全距离，并设专人监护。
6 维护保养
6.1 待停电时对套管进行清扫
6.2 待停电时对触头及触指进行清扫并涂抹适量导电膏
6.3 待停电时对各旋转动部位涂适量润滑脂
6.4 运行中检查各旋转机构的销钉及卡簧有无松动、脱落、折断现象。
6.5 运行中检查接线螺丝有无松动、脱落、折断现象
6.6 运行中检查吸湿器硅胶有无变色现象。
7 检修工序及质量标准
7.1 变压器的解体
7.1.1 部分排油后拆卸陶管、升高座、储油柜、冷却器、压力释放阀、温度计等附属装备，并分别进行校验和检修，在储油柜放油时应检查油位计指示是否正确。
7.1.2 排出全部油并进行处理。
7.1.3 拆除无励磁分接开关操作杆。
7.1.4 检查器身状况，进行各部件的紧固并测试绝缘。
7.1.5 更换密封胶垫、检修全部法门，清洗、检修铁心、绕组及油箱。
7.2 回装
7.2.1 装回钟罩后按规定注油。
7.2.2 适量排油后安装套管，并装好内部引线，进行二次注油。
7.2.3 安装冷却器等附属装置。
