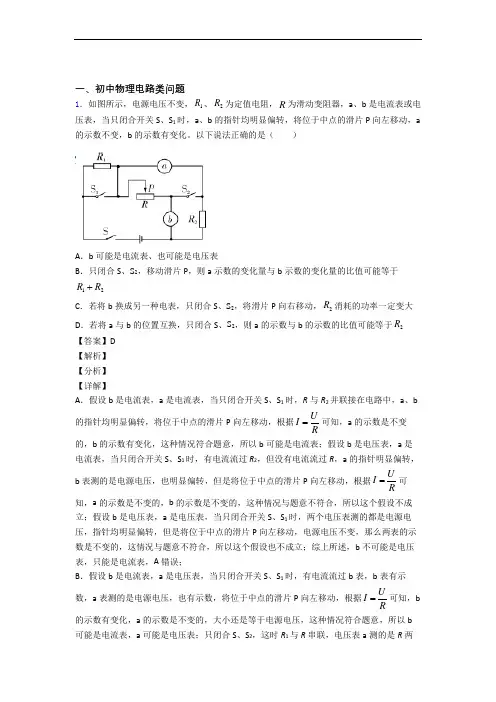

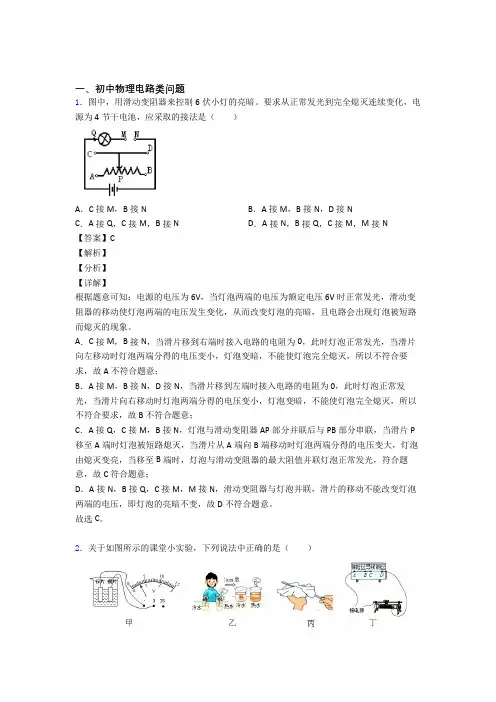

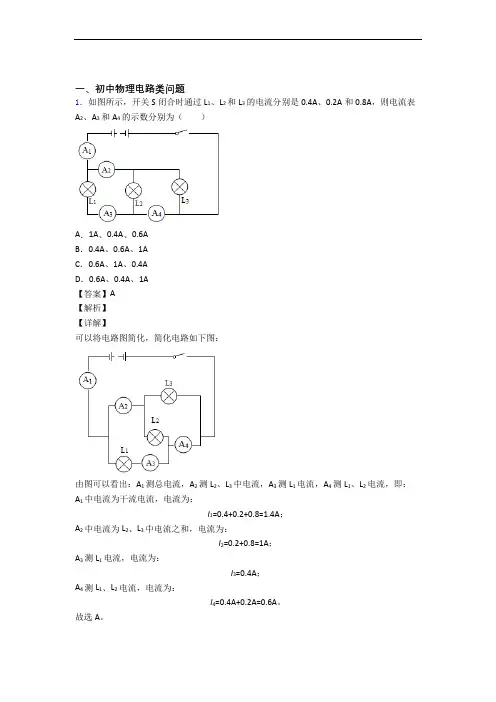

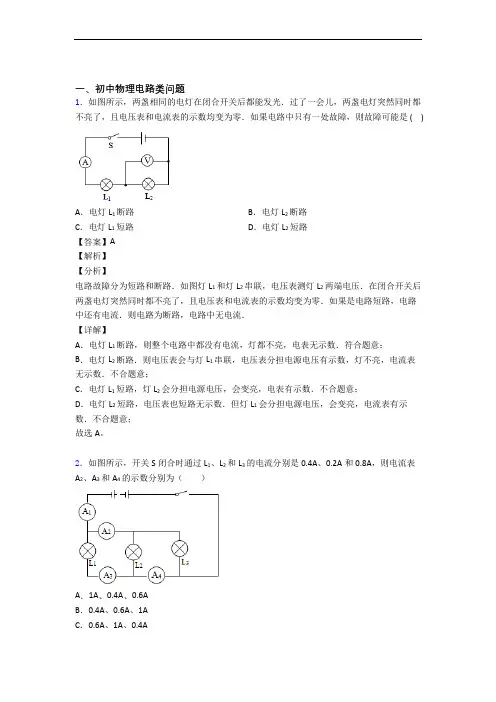

一、初中物理电路类问题
1．《探索》节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉。经过摩擦以后的蜜蜂和空气带电情况，以下说法正确的是（）
A．空气不带电B．蜜蜂带正电C．蜜蜂带负电D．空气带负电
【答案】C
【解析】
【详解】
同种电荷互相排斥，异种电荷互相吸引，由题知花粉带正电与蜜蜂相互吸引，蜜蜂带负电，空气与蜜蜂摩擦生电，空气带正电，故C正确。
故选C。
2．压敏电阻的阻值是随所受压力的增大而减小的．小坤同学想设计一个通过电表示数反应压敏电阻所受压力大小的电路，其中R0是定值电阻，R代表压敏电阻，要求压力增大时电表示数增大且符合电路安全，在下图所示电路中符合要求的是：（）
A．B．
C．
D．
【答案】C
【解析】
【分析】
【详解】
A．由电路图可知，压敏电阻R压与定值电阻R0并联，电流表测R0支路的电流，当压力增
大时，压敏电阻R压的阻值减小，因并联电路中各支路两端的电压相等，所以由I=U
R
可
知，电流表的示数不变，故A不符合题意；
B．由电路图可知，压敏电阻R压与定值电阻R0并联，电压表测电源电压，电源电压不变，故B不符合题意；
C．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R0两端的电压，当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，定值电阻两端电压增大，电压表示数增大，故C符合题意．
D．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R压两端的电压，当压力增大时，压敏电阻R压的阻值减小，由串联电路中电阻越大分得的电压越大可知，电压表的示数减小，故D不符合题意．
3．如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯熄灭了，两个电表中只有一个电表的示数变大，则下列判断中正确的是（）
A．可能灯短路
B．一定灯断路
C．电阻R断路
D．以上情况都有可能
【答案】C
【解析】
【详解】
假设灯短路，那么灯会不亮，电压表测的是电阻R两端的电压，此时大小等于电源电压大
小，电压表的示数变大，根据欧姆定律
U
I
R
可知，流过电阻R的电流变大，即电流表的
示数变大，两表的示数都变大，这与题意不符合，所以不可能灯短路；假设灯断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表也没有示数，两表的示数都变小，这与题意不符合，所以不可能灯断路；假设电阻R断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表此时测的是电源电压，电压示数变大，这与题意相符合；故选C。
4．下列电路正确的是（）
A．
B．
C．
D．
【答案】C
【解析】
【分析】
【详解】
选项A中电压表的正负接线柱接反；B中电流表的正负接线柱接反；C中两灯并联，正确；D中若开关闭合会造成短路．故选C．
5．在如图所示的电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（）
A ．灯L 短路
B ．灯L 断路
C ．电阻R 断路
D ．电阻R 短路
【答案】A 【解析】 【详解】
A ．当灯L 短路时，电压表示数为零，电流表示数变大；对调后，灯L 相当于导线，电流表和电压表均有示数，故A 符合题意；
B ．当灯L 断路时，将灯L 和电阻R 对调，电路处于断路状态，电流表和电压表示数均为零，故B 不符合题意；
C ．当电阻R 断路时，整个电路断路，电压表和电流表均没有示数，故C 不符合题意；
D ．当电阻R 短路时，电灯发光，对调后，电压表示数为零，故D 不符合题意．
6．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向右移动时（ ）
A ．电流表A 1示数变小，电压表V 示数不变
B ．电流表A 2示数变大，电压表V 示数不变
C ．电压表V 示数与电流表A 1示数比值不变
D ．电压表V 示数与电流表A 2示数比值变小 【答案】C 【解析】 【分析】 【详解】
AB ．由电路图可知，R 1与R 2并联，电流表A 1测R 1支路的电流，电流表A 2测干路电流，电压表测电源的电压。因电源电压不变，所以，当滑动变阻器滑片P 向右移动时，电压表V 的示数不变。因并联电路中各支路独立工作、互不影响，所以，通过R 1的电流不变，即电流表A 1的示数不变；当滑动变阻器滑片P 向右移动时，滑动变阻器接入电路中的电阻变大，由=
U
I R
可知，通过R 2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A 2的示数变小。综上可知，电压表V 的示数不变，电流表A 1的示数不变，电流表A 2的示数变小，故AB 错误；
CD ．因为电压表V 的示数不变，电流表A 1的示数不变，电流表A 2的示数变小，所以电压表V 的示数与电流表A 1的示数的比值不变，电压表的示数与电流表A 2的示数的比值变大，故C 正确，D 错误。 故选C 。
7．将规格为“12V 3W ”的灯1L 和规格为“12V 6W ”的灯2L 串联在电压为12V 的电路
中，忽略灯丝电阻变化，则下列说法正确的是（ ） A ．1L 与2L 灯丝电阻之比为1:2 B ．1L 灯与2L 灯实际功率之比为1:2 C ．两灯均不能正常发光，灯2L 更亮些 D ．两灯消耗的总功率为2W 【答案】D 【解析】 【详解】
A ．根据2
U P R
=可得，两灯的电阻
()2
211112483V ΩW U R P ===，()2
2222
1224V Ω6W U R P === 两灯的电阻之比为
12482:124Ω
Ω
R R == 故A 错误；
B ．因为两灯串联，所以通过两灯的电流相等，根据2P I R =可得，两灯消耗的实际功率为
211实1P I R =，222实2
P I R = 两灯消耗的实际功率之比为
1
2
2:1实1实2
P R P R =
= 故B 错误；
C ．灯泡的亮度由灯泡消耗的实际功率决定，实际功率越大，灯泡越亮，由B 分析知，灯
1L 的实际功大于灯2L 的实际功率，1L 比2L 亮，故C 错误；
D ．由于两灯串联，由串联电路电阻的特点知，电路中的总电阻为
11482472ΩΩΩR R R =+=+=
由2
U P R
=得，两灯消耗的总功率为
()2
212272V W Ω
U P R === 故D 正确。 故选D 。
8．如图为某均匀金属薄板，现测得接线柱A 、B 之间的电阻为R ．如果将该电阻板均匀分成9块，并挖去其中一小块，则此时A 、B 之间的电阻变为
A．
8
9
R
B．
7
6
R
C．
9
10
R
D．
6
7
R
【答案】B
【解析】
【详解】
如图将电阻板看作三个相同电阻串联而成，分别将1、2、3看作一个电阻，4、5、6看作一个电阻，7、8、9看作一个电阻，则由串联电阻规律可知，每个电阻阻值为
1
3
R，每个电阻由三个相同的块并联组成，设每块电阻阻值为R x，则由并联电阻规律可知：
11
111
3
x x x
R
R R R
=
++
解得R x=R；则当挖去其中一块后，变为两个阻值为R的电阻并联，整体再与两个阻值为1
3
R的电阻串联，则由串并联电阻规律可知总电阻为：
AB
117
2
1136
R R R
R R
'=+?=
+
故选B。
9．如图所示，两个规格不同的电灯L1、L2接在电路中．闭合开关，以下判断正确的是（）
A．L1、L2串联B．通过L1、L2的电流相等
C．电流表测干路中的电流D．电流表测通过L2的电流
【答案】C
【解析】
【详解】
由图示可知，当开闭合后，两个灯泡是并联的，电流表测通过两个灯泡的总电流，由于两个灯泡不相同，电压相等，所以通过它们的电流是不相等的，故应选C ．
10．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表1A 和2A 指针偏转分别如图乙、丙所示，通过灯泡1L 和2L 的电流分别为
A ．2.1A 0.24A
B ．1.2A 2.1A
C ．0.78A 0.42A
D ．0.9A 2.1A
【答案】C 【解析】 【分析】 【详解】
如图甲，A 1和A 2并联，A 1测量L 2的电流I 2，A 2位于干路，测量干路电流I ，根据干路电流等于和支路电流之和，所以2I I >，根据图乙和丙，可知，A 1使用小量程，读数为
20.42A I =，A 2使用大量程，读数为 1.2A I =．
因为干路电流等于和支路电流之和，所以通过L 1的电流为：
12 1.2A 0.42A=0.78A I I I =-=-．
故选C ．
11．下列有关说法正确的是（ ） A ．电路两端有电压，电路中一定有电流 B ．影响电阻大小的因素是材料和长度 C ．电动机工作时产热的多少可用Q=UIt 计算 D ．电功率是表示电流做功快慢的物理量 【答案】D 【解析】 【分析】
电压是形成电流的原因；电路中有电压且电路是通路，电路中才有电流．导体的电阻与导体的材料、长度、横截面积有关．电动机工作时产热多少克通过焦耳定律计算，即
2Q I Rt =．电功率的物理意义是表示电流做功快慢的物理量．
【详解】
A 、电路两端有电压，电路中不一定有电流，还要看电路是否是通路；故A 错误；
B 、导体的电阻与导体的材料、长度、横截面积有关．故B 错误；
C 、电动机不属于纯电阻电路，故产热多少只能用2Q I Rt 计算．故C 错误；
D 、电功率是表示电流做功快慢的物理量；故D 正确； 故选D ． 【点睛】
此题考查电学的多个知识点，理解电压与电流的关系、明确影响电阻的诸多因素、理解电动机属于非纯电阻电路、理解电功率的意义；可解答此题．
12．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S ，当“定时开关”处于闭合状态时，指示灯 ① (填“会”或“不会”)亮，播放器 ② (填“会”或“不会”)播放音乐；到达设定时间定时开关”处于 ③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )
A ．①会，②不会，③断开
B ．①不会，②会，③闭合
C ．①不会，②会，③断开
D ．①会， ②不会，③闭合
【答案】A 【解析】 【分析】 【详解】
由题意知，闭合开关S ，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，故选A ．
二、初中物理电功率的综合计算问题
13．王同学在科技周制作了一个多档位电热器模型。为了分析接入电路的电阻对电热器电功率的影响，他将电表接入电路中，其电路如图所示。电源两端电压不变，R 1的阻值为20Ω，滑动变阻器的最大阻值为R 2.。当开关S 闭合，S 1、S 2断开时，将滑动变阻器的滑片置于b 端，此时电压表示数为U 1，R 3消耗的功率P 3为6.4W ；当开关S 、S 2闭合，S 1断开时，电流表的示数为I 1，电压表的示数为U 2；当开关S 、S 1、S 2都闭合时，将滑动变阻器的滑片置于中点，电流表的示数为I 2。已知I 1∶I 2＝3∶7，U 1∶U 2＝2∶9。则下列说法中正确的是（ ）
A．R2的阻值为30Ω
B．电源电压为30V
C．R3的阻值为20Ω
D．当开关S、S1、S2都闭合，将滑动变阻器的滑片置于b端时，多档位电热器消耗的电功率为104.4W
【来源】2020届九年级物理培优压轴题专练专题18-电学大综合
【答案】A
【解析】
【分析】
【详解】
开关S闭合，S1、S2断开，滑片置于b端时，电路图如图一所示。开关S、S2闭合，S1断开时，电路图如图二所示。开关S、S1、S2都闭合时，滑片置于中点时，电路图如图三所示。ABC．已知R1＝20Ω，P3＝6.4W，I1∶I2＝3∶7，U1∶U2＝2∶9，设电源电压为U，由欧姆定律得
112
221
2
1
3
+27
2
U
I R R
U U
I R R
R
R
===
+
此为①式，
1
12311
12212329
U
R R R R U IR R U U U R R R ?++====++ 此为②式，
22333123
(
) 6.4W U
P I R R R R R ==?=++
此为③式。由①②③式及R 1＝20Ω解得
U ＝36V ，R 2＝30Ω，R 3＝40Ω
故A 正确，BC 错误；
D ．开关S 、S 1、S 2都闭合，将滑动变阻器的滑片置于b 端时，电热器消耗的电功率为
222222
123123(36V)(36V)(36V)140.4W 20Ω30Ω40Ω
U U U P P P P R R R =++=
++=++= 故D 错误。 故选A 。
14．如图所示，电源电压保持不变，小灯泡L 1、L 2分别标有“6V 3W ”和“6V 6W ”的字样，滑动变阻器R 的阻值变化范围为0~12Ω，当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，两灯都正常发光。不考虑温度对灯泡电阻的影响，则（ ）
A ．电源电压为12V
B ．两灯都正常发光时电流表的示数为3A
C ．整个电路的最小功率2.25W
D ．整个电路的最大功率9W
【来源】2017年中考真题精品解析 （四川乐山卷)物理 【答案】D 【解析】 【分析】
(1)当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，灯泡L 1和灯泡L 2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。
(2)根据P UI =求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯
都正常发光时电流表的示数。
(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总
电阻最大，电路的总功率最小，根据电阻的串联和2
U P UI R
==求出电路的最小总功率。
(4)当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。 【详解】
A ．当S 1、S 2、S 3都闭合，滑动变阻器滑到a 端时，灯泡L 1和灯泡L 2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压
126V U U U ===
故A 错误；
B ．由P UI =可得，两灯泡都正常发光时通过的电流
1
113W 0.5A 6V P I U =
==，2226W 1A 6V
P I U === 因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数
120.5A 1A 1.5A I I I =+=+=
故B 错误； C ．由U
I R
=
可得，两灯泡的电阻 1116V 12Ω0.5A U R I ===，2226V 6Ω1A
U R I ===
当S 1、S 3闭合且滑片位于b 端时，R 1与R 的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率
()2
2126V 1.5W 12Ω12Ω
U P R R ===++小
故C 错误；
D ．当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以整个电路的最大功率
123W 6W 9W P P P =+=+=大
故D 正确。 故选D 。
15．如图甲所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U ﹣I ”关系图象如图乙所示。则下列判断正确的是（ ）
A ．电源电压为10V
B ．定值电阻R 1的阻值为20Ω
C ．滑动变阻器R 2的阻值变化范围为0～10Ω
D ．变阻器滑片在中点时，电路消耗的总功率为1.8W
【来源】2015届江苏省泰兴市济川中学初三上学期期末考试物理卷（带解析) 【答案】D 【解析】 【分析】 【详解】
A ．由图示可知，当滑动变阻器的阻值最大时，两电阻串联，干路电流最小；根据图乙可知，此时电路中的电流I =0.2A ，电阻R 1的电压U 1=2V ，滑动变阻器两端的电压U 2=4V ；串联电路总电压等于各支路电压之和，电源电压为
U =U 1+U 2=2V+4V=6V
故A 错误；
B ．由欧姆定律可得，定值电阻R 1的阻值
R 1=
11U I =6V 0.6A
=10Ω 故B 错误；
C ．滑动变阻器的阻值最大为
R 2=
2U I =4V 0.2A
=20Ω 即滑动变阻器R 2的阻值变化范围为0～20Ω，故C 错误；
D ．串联电路中总电阻等于各分电阻之和，变阻器滑片在中点时，电流表示数：I =0.3A ，电路消耗的功率
P =UI =6V×0.3A=1.8W
故D 正确。 应选D 。
16．在如图（a ）所示的电路中，电源电压U 0保持不变，R 0为定值电阻，移动滑动变阻器R 的滑片P ，电压表和电流表示数的部分U —I 关系图象如图（b ）所示，则下列说法正确的是（ ）
①电压表示数为5V 时，R 消耗的电功率最大 ②滑动变阻器的总阻值为20Ω
③电压表示数为5V 和4V 时，R 消耗的总功率相等 ④电压表示数为4V 时，R 0消耗的电功率最小 A ．①② B ．②③
C ．①③
D ．②④
【来源】2020年四川省绵阳地区中考一模物理试题
【答案】B 【解析】 【分析】
利用并联电路总电阻与各分电阻的关系，据图分析并联电路的电流、电压关系，再选用欧姆定律，电功率公式进行计算。 【详解】
①由图(b)可知，电压表示数为5.0V 时，
5.0V 0.5A 2 5.0W R R P U I ==??=总总
而电压表示数为4.0V 时，则
4.0V (1A+0.25A)
5.0W R R
P U I '''==?=总总 故①错误；
②由于P 在中点时，R 左、右两部分并联电阻最大，两端电压最大5V ，两边电流相等，均为0.5A 。所以
5V
=100.5A
U R R I =
==Ω右左 故R =20Ω。故②正确；
③在①中已算出电压表示数为5V 和4V 时，R 消耗的总功率相等；故③正确；
④由于R 0在干路上，且为定值电阻，由2
0P I R =，4V 时干路电流1.25A ，大于5V 时的干
路电流1A ，所以4V 时R 0的消耗功率不是最小，故④错误。只有②③正确。 故选B 。
17．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）
A ．电源电压为5.5 V
B ．滑片在最右端时，定值电阻R 0的功率为6W
C ．滑动变阻器的最大阻值为12.5 Ω
D ．电灯的电阻随着电流的增大而减小
【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】
由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；
ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以
03V 2.0R U +=电源…①
当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以
04.5V 1.0=R U +电源…②
由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为
12= 4.5V-1V=3.5V U U U -=滑
滑动变阻器的最大阻值为
3.5V ===3.5Ω1.0A
U R I 滑滑大小
故C 错误；
滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为
2200(2.0A) 1.5Ω=6W P I R ==?
故B 正确；
D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错
误。 故选B 。
18．额定电压均为6V 的甲、乙两灯的I ﹣U 图线如图所示，则下列说法不正确的是（ ）
A ．甲、乙两灯的电阻均随电压增大而增大
B ．甲、乙两灯的额定功率之比为2∶1
C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为2∶3
D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9 【来源】四川省达州市达川区2019-2020学年九年级（上)期末物理试题 【答案】D 【解析】 【分析】
(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；
(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；
(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；
(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。 【详解】
A ．由图像可知，甲、乙两灯泡两端的电压分别为2V 、6V 时，通过甲的电流依次为0.3A 、0.6A ，通过乙的电流依次为0.2A 、0.3A ，由U I R =
的变形式U R I
=可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A 正确，不符合题意；
B ．甲、乙两灯的额定电压均为6V ，通过的电流I 甲额＝0.6A ，I 乙额＝0.3A ，则甲、乙两灯的额定功率之比：
6V 0.6A 2
6V 0.3A 1
U I P P U I ?=
=
=?甲额甲额甲额乙额
乙额乙额
，
则B 正确，不符合题意；
C ．甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，由图像可知，通过的电流分别为I 甲＝
0.3A ，I 乙＝0.2A ，此时两灯泡的电阻之比：
0.2A 20.3A 3
U R I I U R I I ====甲
甲甲乙乙乙甲乙
， 则C 正确，不符合题意；
D ．甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于
8V ，由图像可知，当电路中的电流0.3A I '＝、2V U '甲
＝、6V U '乙＝时符合，则两灯泡的实际功率之比：
2V 0.3A 16V 0.3A 3U I P P U I ''?===''?甲甲
乙乙
，
则D 错误，符合题意； 故选D 。
19．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）
A ．两灯串联在220V 的电路中，甲灯比乙灯亮
B ．乙灯的灯丝较细，正常发光时的电流较小
C ．两灯均正常发光时，甲灯消耗的电能较小
D ．乙灯的实际功率一定是25W
【来源】广东省深圳市福田区2019-2020学年九年级（上)期末物理试题 【答案】B 【解析】 【详解】
A ．由甲、乙图和电功率变形公式2
U R P
=可知，甲灯的电阻小于乙电阻。当两灯串联时
电流相等，乙灯的实际功率大于甲灯实际功率，甲灯没有乙灯亮，故A 错误； B ．乙灯的灯丝较细，电阻大，正常发光时由公式=U
I R
可知通过乙灯的电流比甲灯小，故B 正确；
C ．两灯均正常发光时，由于没有给出发光时间，无法比较哪盏灯灯耗电能多，故C 错误；
D ．乙灯的额定功率为25W ，实际功率是实际电压下的功率，如果实际电压不等于额定电压，实际功率就不等于额定功率，故D 错误。 故选B 。
20．某同学在做“调节灯泡亮度”的电学实验时，电路如图甲所示。电源电压恒为4.5V ，电压表量程“0~3V ”，滑动变阻器规格“30Ω 1A ”；灯泡L 标有“2.5V 0.5W ”字样，其电压与电流的关系如图乙所示。滑动变阻器滑片移动过程中，在不损坏电路元件的情况下，下列判断中错误．．
的是（ ）
A ．电路中电流变化的范围是0.15A~0.2A
B ．该电路中小灯泡消耗的最小功率为0.2W
C ．滑动变阻器接入电路的阻值最大为20Ω
D ．灯泡两端的电压最大时，滑动变阻器消耗的功率为0.4W 【来源】2020年江苏省南京市联合体中考一模物理试题 【答案】B 【解析】 【分析】 【详解】 灯泡的额定电流为
0.5W
0.2A 2.5V
P I U =
== 所以要保护电路的安全，电流要小于等于0.2A ，电压表的示数要小于等于3V ； 当电压表示数最大为3V 时，滑动变阻器的电阻最大，此时灯泡的电压为
L 4.5V-3V 1.5V U ==
由乙图可知，此时电路中电流最小为0.15A ；
A ．由上述可知：电路中电流变化范围为1.5A~0.2A ，故A 正确，A 不符合题意；
B ．当灯泡电流最小为1.5A 时，灯泡的功率最小，此时灯泡功率为
1.5V 0.15A=0.225W P UI ==?
故B 错误，B 符合题意；
C ．当电流最小时，滑动变阻器电阻最大，此时它的阻值为
3V 20Ω0.15A
U R I =
== 故C 正确，C 不符合题意；
D ．灯泡电压最大等于额定电压2.5V ，由图可知此时电流为0.2A ，所以滑动变阻器消耗的功率为
()
==?
P UI
4.5V-2.5V0.2A=0.4W 故D正确，D不符合题意。
故选B。
【物理】中考物理电流和电路试题经典及解析 一、电流和电路选择题 1．如图所示的电路，要使两个小灯泡L1， L2串联，应（） A. 断开开关S1， S2，闭合开关S3 B. 断开开关S1， S3，闭合开关S2 C. 断开开关S1，闭合开关S2， S3 D. 断开开关S2，闭合开关S1， S3 【答案】 B 【解析】【解答】解：电流从正极开始，依次经过灯泡L1、S2、L2回到电源负极，因此断开开关S1， S3，闭合开关S2。 故答案为：B 【分析】结合串联电路的特点，利用电流流向法分析解答. 2．为了提高学生应用能力保护国家资产，我校在微机室设置前后两扇门，只有当两扇门都关上时（关上一道门相当于闭合一个开关），办公室内的指示灯才会亮，表明门都关上了下列四幅图中符合要求的电路图是（） A. B. C. D. 【答案】 A 【解析】【解答】解：由题意可知，办公室内的指示灯是由两个开关控制的，当两个开关都闭合时，灯才亮，说明两个开关是串联的， A、两个开关和灯串联，只有两个开关都闭合时，指示灯才会发光，符合要求； B、两个开关都闭合时，灯泡和电源都被短路，不符合要求； C、图中两个开关并联，闭合任何一个开关，指示灯都会发光，不符合要求； D、当S1闭合时，电源被短路，不符合要求。 故答案为：A。 【分析】结合题意，只有当两扇门都关上时，办公室内的指示灯才会亮，两个开关控制一个指示灯，所以两个开关为串联，据此结合选项逐一分析. 3．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒
定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为（） A. 8W，12W B. 8W，24W C. 12W，18W D. 12W，24W 【答案】A 【解析】【解答】两电阻丝规格相同，设R1=R2=R； 由P= 可知，在U一定时，R越小，电功率越大，R越大，电功率越小； 由图示电路图可知，S2接a时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档， 当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡， 当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡； P低温= =6W，则： =12W，电热靴的高温挡：P高温档= =12W， 电热靴的中温挡：P中温挡= ×12W=8W，A符合题意； 故答案为：A． 【分析】在串联电路中电阻越大，总功率越小，利用电功率计算公式求电路的电功率，此题关键要理解电路的连接方式不同，功率如何变化. 4．接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”（空气开关断开）现象．下列说法中正确的是（） A. 接线板上的开关与指示灯并联 B. 接线板上的多个插座与指示灯串联 C. “跳闸”的原因是接线板中的电路发生了断路 D. “跳闸”的原因是接线板中的电路发生了短路 【答案】D 【解析】【解答】A、由题意可知，开关可以控制指示灯，因此它们应该是串联的，A不符合题意；
中学中考物理培优专题训练 一、例题 例1．下文是摘自某刊物的文章，请仔细阅读后，按要求回答问题。 《光污染，来自靓丽的玻璃幕墙》 最近张小姐十分苦恼，因为她的房子正对着一座新大厦的玻璃幕墙，有时站在她的窗前，看到对面玻璃幕墙就像平面镜一样，将同楼居民家的一举一动看得请请楚楚，玻璃幕墙的反光也使她苦不堪言，只要是晴天，她的房间就被强烈的反射光线照得通亮，无法正常休息。尤其是那种凹形建筑物，其玻璃幕墙在客观上形成一种巨型聚光镜，一个几十甚至几百平方米的凹透镜，其聚光功能是相当可观的，能使局部温度升高，造成火灾隐患…… ⑴从文中找出一个光学方面的物理知识填入横线：___________________________________; ⑵文中有一处出现了科学性的错误，请在错误句子下面画上横线； ⑶从上文找出一个玻璃幕墙给居民生活带来的不便或危害的实例：_____________________ _______________________________________________________________________________ ⑷如何预防光污染？请你提出一条合理化建议：_____________________________________ ______________________________________________________________________________。 [分析与解答]： ⑴平面镜成像是光的反射。 ⑵一个几十甚至几百平方米的凹透镜，其聚光功能是相当可观的，划线部分是错误的，因为凹透镜对光束是发散的，不可能会聚，作者将凹透镜和凸面镜混淆，显然为一误。 ⑶危害居民的身体健康，暴露居民的生活隐私，聚光甚至要引起火灾。 ⑷要限制开发商在居民区造商务大楼。对玻璃墙的设计、制作及使用范围要有统一的技术标准，防止光污染进入居民家或公共设施内。 例2．夏天，我们使用的吊扇配有一个调速器，当我们将吊扇的速度调慢时，过一会儿，调速器摸上去有点热。当我们将吊扇的速度调到最慢时，调速器摸上去温度最高。而当吊扇转速最快时，调速器几乎不发热。你是否发现这个问题，请试一下，并解释这个现象。 [分析与解答]：吊扇的调速器实际上相当于一个变阻器，它与吊扇串联连接，通过的电流相等。当它的 电阻变大时，吊扇的转速变慢，根据公式P ＝I 2 R 调速器的电阻也将消耗电功率，而这部分电能将转化为内能，所以调速器发热，当吊扇转速最小，调速器的电阻最大，消耗电功率最大，所以调速器温度也最高，反之亦然。 例3．家庭使用的可调的台灯是有一个小灯、一个滑动变阻器和开关连接成的，若小灯上标有“220伏，0.44安”，滑动变阻器的阻值变化范围是0－1000欧，请你分析图1 所示两个电路的台灯在使用时的优点和缺点。 [分析与解答]：由题意得R 灯＝U 灯/I 灯＝220伏/0.44安＝500欧，如图a 所示，在变阻器电阻为零时，小灯两端电压为220伏。此时小 灯最大电流I 1＝U/R 灯＝220伏/500欧＝0.44安小灯发光最亮；当变阻器电阻最大时，小灯 电流最小I 1’＝U/R 总＝U/（R 灯＋R 滑）＝220 伏/（500欧＋1000欧）＝0.15安小灯不会熄灭，灯的亮度调节范围较小。 对于图b 所示电路，当滑片位于最右端时，电路为并联电路，小灯两端为电源电压。此时小灯电流最大I 2＝U/R 灯＝220伏/500欧＝0.44安小灯发光最亮；当滑片位于最左端，小灯短路，此时灯两端电压为零，则I 2’=0，小灯完全熄灭，灯的亮度调节范围较大。 在小灯同样亮度下，图a 所示电源输出电流小于图b 电路。如：（1）在小灯最亮时，图a 电源输出电流I 1＝U/R 灯＝220伏/500欧＝0.44安，图b 电源输出电流I 2＝I 灯＋I 滑 ＝U/R 灯＋U/R 滑＝220伏/500欧＋220伏/1000欧＝0.44安＋0.22安＝0.66 安。⑵在通过小灯电流为零时，图a 中电源输出电流I 1’＝0图b 中电源输出电流I 2’＝U/R 滑＝220伏/1000欧＝0.22安，因此图b 电路较消耗电 能，不经济。 例3．饮水机的电路如图2 所示，水沸腾前红灯亮、绿灯灭，加热管正常 1 温控开关2 加 热 管 图2 （a ） 图1 (b)
长沙四大名校2013年中考物理复习--电流和电路专题（附答案） 一、单项选择题（每小题3分，共39分） 1．下列用品中，通常情况下属于导体的是( ) A.玻璃棒B．塑料尺C．橡皮D．铁钉 2．用毛皮摩擦过的橡胶棒去接触验电器的金属球，验电器的金属箔张开，说明( ) A.两金属箔都带正电荷B．两金属箔都带负电荷 C．金属箔一片带电正荷，一片带负电荷D．无法确定 3．如图所示，三个用细线悬挂的轻质小球，它们之间发生的相互作用如图所示，请判断这三个小球的带电情况( ) A.甲、乙、丙都带电 B．甲、乙不一定带电，丙一定带电 C．甲、乙一定带电，丙可能带电、也可能不带电 D．甲带电不等量，乙、丙一定带电 4．两个小球靠近时互相吸引，接触后把它们分开，然后又把它们靠近，这时两个小球( ) A. -定互相排斥B．-定互相吸引 C．-定无相互作用D．一定无吸引现象 5．在右图所示的电路中，闭合开关后两盏灯都可能发光的是( ) 6．某同学将如图所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则( ) A．甲灯泡灯丝断了 B．乙灯泡灯丝断了 C．丙灯泡灯丝断了 D．都有可能 8．张力同学在用电流表做“探究并联电路的电流规律”的实验时，闭合开关后发现电流表的指针
偏转到如图所示的位置，你认为产生这种现象的原因可能是( ) A．电流表坏了 B．电流表的量程选大了 C．电流表的量程选小了 D．电流表的正负接线柱接错了 9．小丽同学在用电流表测量两灯串联时的电流，当闭合开关时，发现两灯时亮时暗，电流表指针来回摆动，发生此现象的原因可能是( ) A.某盏灯灯丝已断B．电路某处短路 C．灯泡与灯座接触不好D．电流表损坏而出现断路 10.如图所示电路，闭合开关后，比较口、6、c、d四处电流的大小，其中不正确的是( ) 11.物质的物理属性有许多种，制作下列物品利用了物质导电性的是( ) A.用水银制作的温度计B．用钢丝制作的弹簧 C．用铜丝制作的导线D．用铝合金制作的门窗 二、真空题（每空1分，共28分） 14.用丝绸摩擦过的有机玻璃棒靠近用毛皮摩擦过的橡胶棒，它们会相互吸引，这说明________________。 15．有四个带电小球甲、乙、丙、丁，已知小球丁带正电，小球甲吸引小球乙，小球乙吸引小球丙，小球丙与小球丁相互排斥，那么小球甲带________ 电，小球乙带________ 电，小球丙带 ________电，小球甲与小球丙接触时将互相。 16.电流是由电荷的________ 形成的，提供维持续电流的装量叫电源，电源把其他形式的能量转化为________能。干电池的外部，电流方向从________ 极流向________ 极。 17.摩擦起电的原因是发生电子转移，如丝绸摩擦过的玻璃棒________ 电子，带________电，而丝绸将________ 电子，带________ 电。

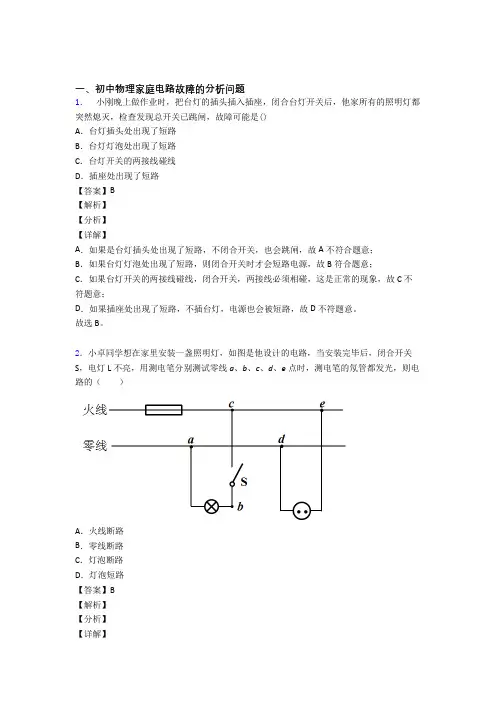

一、初中物理家庭电路故障的分析问题 1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( ) A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开 【答案】B 【解析】 【分析】 【详解】 闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。可能是火线断路，可能是零线断路。灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。测电笔接触右孔时，氖管照常发光。 故选B。 2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。 (1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光 （______）。 (2)当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是______。
用电 器总功率过大 【解析】 【分析】 【详解】 (1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示 (2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。 3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。 【答案】会 【解析】
授课主题电路故障分析 教学内容 一、直击中考 二、考点解读一、简单电路故障分析 总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要认清电路类型，这类题目其实就变得很简单。 注意：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和学生共同讨论此时电阻和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。 2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告诉学生，电阻和灯泡的区别就是电阻式不会发光的，并和学生讨论，两个灯泡发生故障时电路的现象和电表的变化，并以表格的形式列出来。 3、并联电路基本上不考短路故障，因为题目规律性太强，所以没什么出题考点，因此重点需要放 近三年中考考题分布 201120122013 选择题第8题考查串联 电路双故障 填空题第15题考查并 联电路双故障 填空题第15题考查串 联电路添加导线避免 电源短路
在串联电路故障分析上来，但不可忽略。 二、双故障判断 在电路故障问题的某些题型中存在两个用电器均有故障，那么绝大多数情况下，分三种分析：R故障、L故障、R和L同时故障。所以题型中均以可能存在的形式出现选项。题干中会以顿号连接说明，如“电阻R、灯L可能出现故障”等，这类题目往往是多故障问题，一般是两个用电器同时出现故障。 1.串联电路双故障 2.并联电路双故障 两个灯泡一起断路，只有电压表有示数，电流表均无示数。 3.电表判断电路故障 1、用电压表判断（电路已有故障） 如图所示，可先让电压表与L1并联，若无示数，则电源可能损坏，或电源处断路，若 和L,并联时无示数，则可能从b经L2、开关、电源再到a的这部分电路中出现断路； 若有示数且接近电源电压则应是从a到b的这部分电路出现断路 2、用电流表判断（电路已有故障） 若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表 （或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有 故障原因电流表A电压表V灯L R断路、L短路无示数（变小）有示数（变大）不亮 R断路、L断路无示数（变小）无示数（变小）不亮 R短路、L断路无示数（变小）无示数（变小）不亮 R短路、L短路烧坏无示数不亮
【V-S 图像】 1.（2017年朝阳一模）用弹簧测力计分别拉着甲、乙两物体竖直向上运动，两次运动的路程随时间变化的图象如图所示，已知甲的重力大于乙的重力。则下列说法中正确的是（ ）（多选） A ．甲的速度大于乙的速度 B ．弹簧测力计对甲的拉力大于弹簧测力计对乙的拉力 C ．甲物体的动能转化为重力势能 D ．甲的机械能一定大于乙的机械能 2.（2017年东城一模）一辆新能源电动汽车在水平公路上沿直线行驶，假设所受到的阻力不变，其?-t 图象如图6所示。其中0~1s 内和3~4s 内的图象为直线，1~3s 内的图象为曲线，则下列说法中正确的是 （ ）（单选） A ．0~1s 内电动汽车做匀速运动 B ．1~3s 内电动汽车做减速运动 C ．3~4s 内电动汽车处于静止状态 D ．3~4s 内电动汽车的牵引力一定最小 3.（2018年石景山二模）一物体在水平拉力的作用下沿水平面运动，其运动的路程(s )与时间(t )关系如图12所 示，下列判断正确的是 A ．物体5s 时的速度小于2s 时的速度 B ．前3s 拉力对物体做的功大于后3s 做的功 C ．前3s 拉力对物体做功的功率小于后3s 做功的功率 D ．前3s 物体所受的拉力大于后3s 物体所受的拉力 图12
【机械能转化】 1.（2017年东城一模考）两年一届的世界蹦床锦标赛于2015年12月1日在 丹麦欧登塞落幕，中国队以8金3银2铜领跑奖牌榜。关于运动员从图8所示的最高点下落到最低点的过程中（不计空气阻力的影响），下列说法中正确的是( )（多选） A．重力势能一直减小 B．接触到蹦床时开始减速 C．所受重力等于弹力时动能最大 D．在最低点时速度为零、受力平衡（提示，画受力分析图） 2.如图所示,一轻质弹簧竖直放置,下端固定在水平面上,上端处于a位置,当一重球放在弹簧上端静止时,弹簧上端被压缩到b位置.现将重球(视为质点)从高 于a位置的c位置沿弹簧中轴线自由下落,弹簧被重球压缩到最低位置d.以下关于重球运动过程的正确说法应是 ( ).（多选） A.重球下落压缩弹簧由a至d的过程中,重球作减速运动 B.重球下落至b处获得最大速度 C.由a至d过程中重球克服弹簧弹力做的功等于小球由c下落至d处时重力势能减少量 D.重球在b位置处具有的动能等于小球由c下落到b处减少的重力势能 图8
电路故障分析 葛老师题库 1如图所示电路中，电源电压保持不变，闭合电键后 S 后，电路正常工作，过了一会 儿，电流表示数变大，且电压表与电流表的比值不变，则下列判断中正确的是（ ） A.电阻R 断路，灯L 变暗 B. 电阻R 短路，灯L 变亮 C.灯L 断路，电压表的示数变小 D.灯L 短路，电压表的示数变大 2. 如图所示 电路中，电流电压保持不变，闭合电键S,电路正常工作，过了一会儿, 一个电表示数变大，另一个电表示数变小，则下列判断中正确的是（ ） A.电阻R 一定断路 B 、电阻R 一定短路 C.灯L 的亮度可能不变 D 、灯L 可能变亮 3. 如上右图所示电路中， 电源电压不变，闭合电 键S ,电路正常工作一段时间后， 发现两个电压表的示数相等，则（ ） A.灯L 一定熄灭 B 、灯L 可能变亮 C 电阻R 一定断路 D 、电阻R 可能短路 5?如图所示电路中，电源电压为 6伏。当电键S 闭合时，只有一只灯泡发光，且 电压表V 的示数为6伏，产生这一现象的原因可能是（ ） A.灯L i 短路 B 、灯L 2短路 C 灯L i 断路 D 、灯L 2断路 6?如图所示电路中，电源电压不变，闭合电键 S 后，灯L i 、L 2都发光。一段时间后， 其中一灯突然熄灭, 而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ） A.灯L i 短路 B. 灯L 2短路 C.灯L i 断路 D. 灯L 2断路 7?如图所示电路中，电源电压不变，闭合电键 S,电路正常工作，一段时间后, 发现其中一个电压表示数变大，则（ ） A.灯L 可能变亮 B 、灯L 亮度可能不变 C.电阻R 可能断路 D 、电阻R 可能短路 &如图所示的电路中，电源电压不变，闭合电键 S,电压表、电流表均有示数。 将滑动变阻器的滑片 P 向左移动时，一会儿发现电压表和电流表示数的比值变小， 则下列判断中正确的是（ ） A.电阻R i 短路，电压表的示数变小 B 、电阻R i 断路，电流表的示数变大 C.滑动变阻器短路，电压表的示数变小 D.滑动变阻器断路，电流表的示数变小 9.如图所示电路中，电源电压不变。闭合电键 S,电路正常工作。过了一会儿, 4?如图所示的电路中， 当电键 S 闭合时，发现电压表的示数为 0,则下列故障中 不可能是（ ) A.L i 灯丝断了 B 丄 2 灯丝断了 C.灯 L i 短路 D. 电压表接线断开 +T -------- *
故障分析 1.（徐汇）在图2所示的电路中，电源电压保持不变，电键S 闭合后，有一个电表的指针没有发生偏转。移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则一定是 A ．变阻器R 1短路 B ．变阻器R 1断路 C ．电阻R 2短路 D ．电阻R 2断路 2.(宝山)在图6所示的电路中，电源电压始终等于6伏，电阻R 1、R 2可能出现了断路故障。闭合电键S 后： ①若各电表示数出现__________________________现象， 说明电阻R 2断路； ②若各电表示数出现__________________________现象，说明电阻R 1和R 2都断路。 3.（崇明）在图1所示的电路中，闭合电键S ，电路正常工作．一段时间后灯L 熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S ，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L 或电阻R 上，则故障是 A ．灯L 断路 B ．灯L 短路 C ．电阻R 断路 D ．电阻R 短路 4.（嘉定）如图6所示电路中电键S 闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R 或灯L 上，它们有可能断路或短路，若灯L 不发光则故障不．可能．． 是 （16） 。若灯L 发光，则故障一定是 （17） 。（均选填“L 断路”、“L R 2 S V P R 1 A (22) (23) 图6 V A 1 A 2 R 2 S 图1 V A S R L L S V A R
短路”、“R断路”或“R短路”） 5.（闵行）如图2所示的电路中，电源电压保持不变，电路中只有一处故障，且只发生在电阻R或灯泡L处。当电键S由断开到闭合，两个电表示数均不变。则下列判断正确的是 A.若灯泡L发光，电阻R断路 B.若灯泡L发光，电阻R短路 C.若灯泡L不发光，灯泡L断路 D.若灯泡L不发光，灯泡L短路 6.（浦东）在图7所示的电路中，电源电压保持不 变。闭合电键S，灯L 1、L 2 均发光。过了一会儿，突然 发现电流表A的示数归零、电压表V的示数变大。若 电路只有一处故障，且故障只发生在灯L 1或L 2 处，则： ①此时灯L 1、L 2 的发光情况分别是 (19) ； ②该电路发生故障的情况是 (20) 。 7.（普陀）如图5所示的电路中，电源电压保持不变。闭合电键S，灯不亮，再闭合电键S1，发现两电表示数均不发生变化，如果电路中只有灯或者电阻出现故障，则下列判断中，正确的是（） A.一定灯短路 B.一定电阻短路 C.可能灯断路 D.可能电阻断路 8.（松江）如图6所示的电路中，电源电压保持不变。闭合电键S后， 电路正常工作。过了一会儿，两个电表中只有一个电表的示数变大。 灯L和电阻R中的一个可能出现了故障。 图2 图7 L1 V S A L2 图6 L S R V A
中考物理电流和电路题20套(带答案) 一、电流和电路选择题 1．小明利用自己所学的物理知识对下列物理量进行了估测，下列选项中符合实际的是（） A. 拿起1个鸡蛋需要的力约5N B. 一部普通手机，正在通话时的电流约2A C. 滨州市室外环境温度最高可达50℃ D. 一个普通教室大约长9m 【答案】D 【解析】【解答】解：A、一斤（500g）鸡蛋可称8﹣﹣10个，那么一个鸡蛋的质量约为50g（0.05kg）；其重力为G=mg=0.05kg×10N/kg=0.5N；故拿起1个鸡蛋需要的力约0.5N；故A错误； B、一部普通手机，正在通话时的电流远远小于2A；故B错误； C、滨州市室外环境温度最高可达40℃多一点，达不到50℃；故C错误； D、普通教室大约长9m；符合实际；故D正确； 故选D． 【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案． 2．接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”（空气开关断开）现象．下列说法中正确的是（） A. 接线板上的开关与指示灯并联 B. 接线板上的多个插座与指示灯串联 C. “跳闸”的原因是接线板中的电路发生了断路 D. “跳闸”的原因是接线板中的电路发生了短路 【答案】D 【解析】【解答】A、由题意可知，开关可以控制指示灯，因此它们应该是串联的，A不符合题意； B、由题意可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明插座与指示灯互不影响，因此它们之间是并联的，B不符合题意； CD、“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路，C不符合题意、D符合题意． 故答案为：D． 【分析】用电器可以单独工作是并联电路，电流过大的原因有过载和短路.
压轴专题18 电学大综合 一．选择题（共16小题） 1．（2019?武汉）如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3＝3：1，U1：U1′＝3：2，P1：P1′＝1：36。 下列结论正确的是（） A．电源电压是12V B．R2的阻值是30Ω C．电流表的最大示数是2.1A D．该电路的最大功率是64W 2．（2018?南京）如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2＝5：6．下列判断正确的是（） A．滑动变阻器的最大阻值为10Ω B．电路允许消耗的最大功率为4.5W C．小灯泡正常发光时，滑片P位于滑动变阻器中点位置 D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W 3．（2018?武汉）如图所示，电源电压U保持不变。当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最
右端时，电路的总功率为P1，再将滑片滑至最左端，有一只电表的示数变为原来的；当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率增大了0.05W，且滑片在中点时，电压表V1的示数为U1；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总功率为P2，两只电流表示数相差0.3A．已知P1：P2＝2：15，下列结论正确的是（） A．P2＝5.4W B．U＝12V C．U1＝6V D．R2＝20Ω 4．（2019?硚口区二模）定值电阻R1、R2和滑动变阻器R3接入如图电路中，电源电压不变。当开关S1闭合，S2断开，滑片P位于a点时，电压表V1和V2的示数之比U1：U2＝2：1，电流表的示数I1＝1A；滑片P 位于最右端时，电压表V1和V2的示数之比U1′：U2′＝2：5．当开关S1断开，S2闭合，两个电压表V1和V2的示数之比U1″：U2″＝3：1．通过开关的闭合与断开及调节滑动变阻器的滑片，使电路消耗的功率最小为4.5W．下列说法正确的是（） A．电源的电压为10V B．滑动变阻器的最大阻值是24Ω C．当开关S1闭合，S2断开，滑片P 位于 a 点时，R3消耗的功率为8W D．当开关S1断开，S2闭合，滑片P 位于最左端时，电路消耗的最大功率为12W 5．（2017?武汉）如图所示，电源电压U保持不变，灯泡L标有“6V 3W”字样。当开关S1，S2都闭合，滑片P移到最左端时，电流表的示数为I，电压表V1、V2和V3的示数分别为U1、U2和U3，R1消耗的功率为P1，电路消耗的总功率为P；当开关S1闭合，S2断开，滑片P移到最右端时，电流表的示数为I′，电压表V1、V2和V3的示数分别为U1′、U2′和U3′，R1消耗的功率为P1′，电路消耗的总功率为P′．此时灯泡L恰好正常发光。已知U1：U3＝2：3，U1′：U3′＝5：2．下列表达式不正确的是（）
故障电路 1．在图所示的电路中，电源电压等于6伏，合上开关后电压表示数为6伏。经分析得出，电路中可能发生的情况是：_______。 2．在图所示的电路中，电源电压不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是( )。 A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路 3．在图所示的电路中，电源电压不变。闭合开关S 后，灯L1、L2都发光，一段时间后，其中的一盏灯突然变亮，而电 压表V1的示数变小，电压表V2的示数变大，则产生这一现象的 . 原因是( )。 A．灯L1断路B．灯L1短路 C．灯L2断路D．灯L2短路 4．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是( )。 A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路 5．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后( )。 A．电流表、电压表均损坏B．电流表损坏，电压表示数为零 ) C．电流表有示数，电压表示数为零D．电流表示数为零，电压表有示数 6．如图所示，下列说法正确的是( ) A．电流表的连接是正确的B．电压表的连接是正确的 C．两表的连接都是错误的D．电流表将会被烧坏
7．在图所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过了一会，电压表的示数变大，灯L熄灭，则下列判断中正确的是( )。 A．可能是灯L短路，电流表示数变小 B．可能是灯L断路，电流表示数变小 ( C．可能是电阻R短路，电流表示数变大 D．可能是电阻R断路，电流表示数变小 8．如图所示电路，电源电压为3伏。当开关S闭合时，却只有一只灯泡发光，且电压表示数为3伏。由这一现象可以判断电路的故障是( )。 A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路 9．如图所示的电路，电源电压不变，闭合开关S．灯L1和L2均发光。一段时间后，一盏灯突然熄灭，而电流表和电压表的示数不变，出现这一现象的原因可能是( )。 A．L1短路B．L1断路C．L2短路D．L2断路 10.如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，但过一段时间，小灯泡L1发生断路，这时电流表的示数_______，电压表的示数_______。（选填“变大”、“变小”或“不变”） . 11.按如图(a)所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图 (b)所示，造成这一现象的原因是( )。 A．可能L1断路 B．可能L2短路 C．可能V1和V2所选量程不相同，L1短路 D．可能V1和V2所选量程不相同，电路各处完好 12.如图所示，闭合开关S时，小灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判
16．（2017?济宁）两个相同的小灯泡串联起来接入电路中，正常工作．如果其中 一只灯泡发生了断路，另一只灯泡也不能工作．用一根导线或电压表与其中一只 小灯泡并联，就能检测出发生断路的小灯泡．你认为用电压表（选填“导线”或“电压表”）检测更好些，理由是如果选择导线，可能会造成另一灯泡两端电 压过高，从而烧坏灯泡． 【考点】IE：电流表、电压表在判断电路故障中的应用． 【分析】选择器材接入电路判断用电器故障时，应该使接入的器材和原电路安全， 不能造成短路． 【解答】解：要检验灯泡故障，需要将所选器材与其中的一只灯泡并联．如果选 择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡．所以不能选择导 线，用电压表更好． 故答案为：电压表；如果选择导线，可能会造成另一灯泡两端电压过高，从而 烧坏灯泡． 14.（2017?上海）在图4所示的电路中，电源电压为U。已知电路中仅有一处故障，且 只发生在电阻R1、R2上，电键S闭合前后，电压表指针的位置不变。请根据相关信息写出 电压表的示数及相应的故障。（16）14. U，R2断路或R1短路；0，R1断路； 9．（2017?广元）如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表?和电压表?指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表?指针仍然不动，但电压表?的指针发生了明显偏转，依据上述信息可以判断（）
A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了 C．电源接线处松脱D．电流表损坏了 【考点】IE：电流表、电压表在判断电路故障中的应用． 【分析】分析电路图可知，两只灯泡串联，闭合开关，两只灯泡都不亮，电流表 无示数，说明电路中有断路；电压表无示数，说明电压表两端到电源的正负极之 间有断路； 将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中有断路；电压 表有示数，说明电压表两接线柱到电源的正负极之间是通路． 【解答】解： 闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路；电压表无示数， 说明电压表两接线柱到电源的正负极之间有断路，则可能是灯泡L2的灯丝断了或电流表损坏了； 将灯泡L1、L2的位置对调，闭合开关，电流表无示数，说明电路中有断路；电压 表有示数，说明电压表两接线柱到电源的正负极之间是通路，则与电压表并联的 支路发生断路，即灯泡L2的灯丝断了，故ACD错误，B正确． 故选B． 8．（2017?眉山）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再 用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）
一、电荷 1、带了电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。 轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。 2、使物体带电的方法： ②接触带电：物体和带电体接触带了电。如带电体与验电器金属球接触使之带电。 ③感应带电：由于带电体的作用，使带电体附近的物体带电。 3、两种电荷： 正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。 实质：物质中的原子失去了电子 负电荷：规定：毛皮摩擦过的橡胶棒所带的电。 实质：物质中的原子得到了多余的电子 4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。 5、验电器：构造： 金属球、金属杆、金属箔 作用：检验物体是否带电。 原理：同种电荷相互排斥的原理。 定义：用摩擦的方法使物体带电 原因：不同物质原子核束缚电子的本领不同 实质：电荷从一个物体转移到另一个物体正负电荷分开 能的转化：机械能-→电能 ①摩擦起电
6、电荷量：定义：电荷的多少叫电量。 单位：库仑（C） 1e=1.6×10-19C 元电荷 e 7、中和：放在一起的等量异种电荷完全抵消的现象 扩展：①如果物体所带正、负电量不等，也会发生中和现象。这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。 ②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不 变，只是等量的正负电荷使物体整体显不出电性。 二、电流 1、形成：电荷的定向移动形成电流 注：该处电荷是自由电荷。对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。 2、方向的规定:把正电荷移动的方向规定为电流的方向。 注：在电源外部，电流的方向从电源的正极到负极。 电流的方向与自由电子定向移动的方向相反 3、获得持续电流的条件：电路中有电源电路为通路 4、电流的三种效应。 (1)、电流的热效应。如白炽灯，电饭锅等。(2)、电流的磁效应， 如电铃等。(3)、电流的化学效应，如电解、电镀等。 注:电流看不见、摸不着，我们可以通过各种电流的效应来判断它
初中物理常见电路故障类型及原因分析 ————黑龙江省同江市第三中学韩丽玉初中学生学习电学时，都对如何分辨短路与断路，如何用电流表、电压表判断电路故障感到很困难。直到九年级，学习比较优秀的学生也还糊里糊涂。我认为，对电路故障要熟练正确的判断除了应对各个概念完全掌握，并形成完整的概念体系外，同时还应对各个实验的现象及结论充分理解，并能够灵活应用。在这里通过一些具体的实例，对电路故障分析进行详细的介绍和比较，使同学们在遇到具体问题时，能够选择最佳的解题方法，以提高解决问题的能力和效率。 一、短路与断路现象分析 初中物理电路故障的类型主要有两种：短路和断路。 短路，又分为电源短路和用电器短路两种。 1、电源短路，指导线不经过用电器而直接接到了电源的两极上。导致电路中电流过大，从而烧坏电源。这种情况是绝对不允许的。 电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。 2、用电器短路，指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。这种情况一般不会造成较大的破坏。 用电器短路，从实验的角度给学生做如图所示的 实验，学生观察到：闭合开关，灯泡L1、L2发光，当用
一根导线并接到A、B两点之间，灯泡L2熄灭，灯泡L1变亮。事实告诉同学们，此时灯泡L2中没有电流流过，电流从电源正极流到A点后，只经过导线流到B 点，再流过L1，回到电源负极。 将这一现象上升到理论就是：从同一起点A到同一终点B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。这种现象表现出了自然界“最经济的原理”。 断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。 具体“症状”有： 1：用电器不工作。 诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。 2、电流表示数正常而电压表无示数: 诊断：“电流表示数正常”表明主电路为通路,“电压表无示数”表明无电流通过电压表,则故障原因可能是:①电压表损坏;②电压表接触不良;③与电压表并联的用电器短路。 3、电压表有示数而电流表无示数 诊断：“电压表有示数”表明电路中有电流通过,“电流表无示数”说明没有或几乎没有电流流过电流表,则故障原因可能是①电流表短路;②和电压表并
故障电路 宝山：15. 在图5所示的电路中，电源电压保持不变。当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。 ①电路中故障可能发生在______；（选填“R 1”或“R 2”） ②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。（选填“短路”或“断路”） 15．（19）R 1； （20）短路。 崇明：14．在图7所示的电路中，电源电压保持不变。闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中 仅有一个出现故障。 （1）电路中的故障可能是 （16） ； （2）接着，移动变阻器R 2的滑片P ，又观察到两个电表的示数 发生了改变，则故障一定是 （17） 。 14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分。（2）R 1断路。 奉贤：7．如图3 所示，电源电压保持不变。闭合电建S ，电路正常工作，一段时间后。电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置互换，发现电流表的示数再次变小。若故障只发生在电阻R 1、R 2 上，则（ ）B 图7 R 2 A 2 A R 1 S A 1 V ⒆ ⒇
A ．只有R 1 断路 B ．只有R 2 断路 C ．R 1、R 2 同时断路 D ．R 1、R 2 同时短路 黄浦：14. 在图6所示的电路中，电源电压保持不变。已知电阻R 1、R 2中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。当电键S 闭合时 ①若电流表的指针发生偏转，电路中的故障是__________________。 ②若电流表的指针不发生偏转，电路中的故障是_____________________。 14. R 1断路；R 1短路或R 2断路 嘉定：15．如图7所示的电路中，电源电压保持不变。闭合电键S 后，观察到灯L 不发光，电路中只有一个电表的指针发生偏转。已知灯L 、电阻R 出现了故障， 其它电路元件均完好。 （1）指针发生偏转的电表是（19） 表； （2）若用完好的灯泡L ′替换L 后，再次闭合电键S 后，观察到L ′发光，电路中有一个电表指针未发生偏转，则原电路中的故障一定是（20） 。 15．（19）V 2；（20）L 断路且R 短路。 闵行：14．在如图6所示的电路中，电源电压保持不变。 （1）若电路中各元件均完好，当电键S 由断开到闭合时，电压表V 的示数将 （16） ，图7S A S V 1 R L V 2
物理九年级上册电流和电路中考真题汇编[解析版] 一、初三物理电流和电路易错压轴题（难） 1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。 (1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________； (2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。 【答案】并联串联 0.3A 0.15A（顺序可调换） 【解析】 【分析】 【详解】 (1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。 (2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。 2．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示． （1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关． （2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关 S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：
