一、材料简介
聚氯乙烯（简称PVC）防水卷材，是以聚氯乙烯树脂为原料，掺加增塑剂、填充剂、抗氧剂、紫外线吸收剂及其它助剂等一次挤出而成的新型高分子防水卷材。
二、材料特点
1.使用寿命长,耐老化。
2.拉伸强度高、延伸率高、热处理尺寸变化小。
3.低温柔性好，适应环境温度变化性好。
4.耐根系渗透性好，可做成种植屋面。
5.抗穿孔性和耐冲击性好。
6.施工方便、宽幅宽搭接少、客焊接、牢固可靠且无污染。
7.耐化学腐蚀性强、适用特种场合。
8.具有良好的可塑性，边角细部处理方便快捷。
9.维修方便，成本低廉。
10.浅颜色的表面反射紫外线照射，卷材表面西首热量少，温度低。
11.卷材具有良好的水汽扩散性，冷凝物易排释，留至基层的湿气、潮气易排出。
三、性能指标
四、pvc防水卷材的施工方法
结合PVC卷材特性使用，一般采用冷粘法＼空铺法＼机械固定法并配套独特的热风焊接工艺。复杂的防水施工部位，要以专用的配套。PVC特质配件组合施工。
冷粘法
使用PVC卷材专用的配套胶粘剂，以冷作业将卷材粘贴于基层上的施工方法，称冷粘法。按防水设计要求不同，冷粘法可分
为满粘结或局部粘结法。
一、满粘法是将PVC卷材全部粘结在基层上的施工方法。
1)施工时，首先要进行预铺，把PVc卷材自然平铺于放线的基层表面(先不粘结)，要求平整顺直，不得扭曲。
2)卷材纵向搭接宽度50mm，并进行适当的剪裁。横向采用对接处理，其上用200～250mm宽的无复合层(N类)。PVC卷材覆盖搭接施焊。
3)将一幅或多幅卷材的长边折叠一半(约1Om)，从折叠处分别在基层和卷材表面涂刷专用胶粘剂，待胶干燥至不粘手时，将预铺卷材面进行合拢粘贴用压辊压实。然后再把另外没有折叠的部分折叠起来，继续从折叠处如前所述操作，依次类推粘贴牢固压实。最后进行对接缝焊接施工。
二、局部粘贴卷材。对PVc卷材铺贴时，卷材与基层用点粘或条粘法粘贴于基层上。
点粘：卷材与基层点状粘结。每平方米粘结不少于5个点，每点面积为1OOmm×1OOmm。
条粘：卷材与基层作条状粘结。每幅卷材与基层粘结面不少于两条，每条宽度不小于150mm。
空铺法
即铺贴PVC防水卷材时，卷材与基层仅在防水层的整体四周一定宽度粘结；其余部分不粘结的施工方法。空铺法的施工工艺流程如下：
基层找平清理一弹线一卷材预铺设-卷材接缝搭接焊-特殊部位处理-固定、压边-密封材料封边-验收。
首先卷材预铺设参照满粘法，纵向搭接宽度为50mm。其次，仅将整体防水工程的四周部位卷材进行满粘，并焊接搭接缝。横向采用对接处理，其上用200～250mm宽的无复合层(N类)PVC 卷材覆盖搭接、施焊。
机械固定法
即采用机械紧固固定件使卷材与基层连接的施工方法。
(1)施工时，首先进行预铺，可参照满粘法作业。纵向搭接宽度为1OOmm，其中50mm做固定件用，固定件需穿过保温层固定覆于结构层上。
(2)按设计和计算的固定间距，用冲击钻先打孔，孔径略小于固定螺钉外径尺寸。将固定件就位后用电动螺丝刀加固拧紧，以后依次循环操作即可。对每一个搭接进行焊接，横向采用对接处理，上用200～2500mm宽无复合层(N类)卷材覆盖搭接施焊。
Pvc卷材的焊接工艺
PVC卷材之间的纵向搭接宽度为50mm，横向宽度为1OOmm．采用焊接工艺时，焊嘴与焊接方向成45°角，压辊与焊嘴平行并保持约5mm左右距离，滚压不宜过快。
使用焊嘴宽20mm的小焊嘴施焊，一般为两道，焊接温度控制在第6档，每道焊接有效宽度为15mm～20mm。
使用焊嘴宽40mm的大焊嘴施焊宜为一道，焊接温度控制在
第7档，焊接有效宽度为25mm。
五、应用
聚氯乙烯（PVC）防水卷材由于采用了独特的产品配方，始产品的寿命远远超出了一般的防水材料，卷材的优异性能使之被广泛应用于防水的各个领域。
(1) 适用于工业与民用建筑的屋面防水，包括种植屋面、平屋面、坡屋面。
屋面防水应用大型防水工程应用
(2) 建筑物地下防水：包括水库、堤坝、水池、水渠以及地下室各个部位防水。
水库防水应用水渠防水应用
(3) 隧道、粮库、人防工程、垃圾掩埋场、人工湖防水等。
人工湖防水应用
垃圾填埋防水应用
实例
1. 地铁五号线某区间隧道
区间全长１１７８ｍ，区间隧道主要通过的岩层有：强风化粉砂岩、中风化粉砂岩、局部地段通过残积可塑粘土层及微风化粉砂岩，地下水主要为孔隙水和裂隙水，较为发育。本区间隧道采用锚喷构筑暗挖法施工，Ⅱ、Ⅲ类围岩初支采用钢格栅与喷射混凝土结构，Ⅳ、Ｖ类围岩初支采用锚杆与喷射混凝土结构，二衬为钢筋混凝土结构，砼防水标号为Ｓ８。初支与二衬间，铺设防水层，防水层材料是采用渗耐鲁泉防水生产的聚氯乙烯（简称ＰＶＣ）防水卷材，全封闭铺设。由地铁五号线区间隧道的实际施工看出，防水质量比前几号线有了很大的提高，防水效果良好。
2.PVC防水卷材在人工湖中的应用
2001年春在西营镇政府驻地兴建了一处人工湖，面积8000m2。之前，对湖区地质进行了勘察，确认拟建位置河卵石覆盖层厚12—15m，覆盖层下尚有裂隙和龙洞。在此情况下，选用坝体截水方案已不可行，必须采取全封闭措施，才能形成不渗水的人工湖，而其水源须从上游通过管道输入湖。多种防水方案比较后，认为湖底及其周边铺设PVC防水卷材最优。经技术经济分析，确定选用中得利塑胶生产的PVC防水卷材，厚度1.2mm。
湖底防水方案为：湖底基层为河卵石，先用0.5—1.0cm小石子找平厚8cm，其上覆盖7cm厚中沙作为垫层，再铺设PVC 卷材，后覆盖5cm厚中沙、5cm厚小石子作为保护层，再用挖掘机覆盖河卵石60cm厚。湖周边墙体防水方案为：先完成浆砌石墙体，用水泥沙浆找平外表面，再铺设PVC卷材，后砌垒0.5m 厚浆砌石保护层。
湖区铺设PVC卷材时，采用从上游到下游分条带顺次铺设的顺序，条带垂直于河道。首先将上游第一条带开挖的土方运至最
下游条带旁，边挖边机械整平，再用人工细致整平，人工铺小石子、铺沙，人工铺设PVC卷材并焊接，人工铺设沙、小石子保护层，用挖掘机将第二条带开挖的土方覆盖到第一条带上并机械找平，依次类推分条带铺设，直至铺设完毕。除第一条带外，其它均采用边挖边覆盖的工作方式，开挖深度一次到位并基本整平。用机械覆盖时要尽量轻放，以免大石块砸坏卷材。目前，该人工湖防水效果良好，运行正常。
3.PVC防水卷材在蓄水池修复中的应用
许多年久失修的蓄水池出现漏水现象，若采取传统方法修补，投资大、施工难度大、可靠性小，而在渗漏水池壁粘贴PVC防水卷材是一种简便易行的防水措施。
仲宫镇北道沟村，有一容量1000m3的封闭式蓄水池，时建于六十年代，边墙为浆砌石，池底为混凝土防水，因渗漏长期不能使用。多年来，对该水池先后做了3次维修，但效果都不理想，
以致于长期闲置不用。2003年，采用PVC防水卷材贴补壁后，防水效果十分明显，可以说达到滴水不漏的程度。
教育之通病是教用脑的人不用手，不教用手的人用脑，所以一无所能。教育革命的对策是手脑联盟，结果是手与脑的力量都可以大到不可思议。
pvｃ防水卷材施工工艺 ①正确选择防水材料 防水材料的选择对防水层质量和耐用年限有及大的影响，正确选择、合理使用防水材料是屋面防水设计成败的关键之一，虽然目前柔性防水材料的种类繁多，性能各异,ｐvc防水卷材具有耐老化,耐候性，延伸率大,使用寿命长。同时施工简单，造价低,便于维修,使用效果好。 Pvc防水卷材的性能要求为：拉伸强度:纵向≥7．0mｐａ,横向≥7.0mpa，断裂伸长率纵向≥150%，横向≥150％,拉力纵向≥7０kn,横向≥６0kn,耐热度90℃，低温弯折性：－20℃无裂纹，抗渗透性:０．２mpａ２4小时不透水，抗穿孔性不渗水。 ②水泥砂浆找平层质量控制 找平层是铺贴卷材防水层的基层,给防水卷材提供一个平整、密实、有强度，能粘接的构造基层。当基层为整体混凝土时，采用水泥砂浆找平层,厚度为２０㎜，水泥与砂浆比为1：2.5～1：３（体积比),水泥标号不低于３２.５，找平层还要设分格缝，并嵌填密封材料,这样可避免或减少找平层开裂,以致当结构变形或温差变形时，防水层不会形成裂缝。分格缝宽度为20㎜，分格缝的纵向和横向间距不大于6m，分格缝的位置在屋面板的支端,屋面转角处防水层与突出屋面构件的交接处，防水层与女儿墙交接处等。且应与板断缝对齐，均匀顺直。对于突出屋面上的结构和管道根部等细部节点应做圆弧、圆锥盖或方锥台，并用细石混凝土制成,以避免节点部位卷材铺贴折裂,利于粘实粘牢。 ③卷材的施工铺贴及质量要求
1)卷材铺贴前要检查找平层质量是否符合要求,做到基层坚实、平整、干燥，无杂物和夹土,才能进行防水施工。特别当基层潮湿时,如铺贴防水卷材必定会出现卷材铺贴不牢,出现渗水现象，导致防水效果失败。 2)卷材铺贴方向一律平行屋脊铺贴,平行屋脊的搭接缝按顺流水方向搭接,采用辊铺粘贴法施工。 3）基层表面的涂刷:在干燥的基层的基层上均匀涂刷1㎜左右的粘接剂(当粘接剂偏稠时,用文火缓慢加热,温度不宜过高)，切忌在一处来回滚涂,以免将胶底“咬起”,形成凝胶而影响质量。涂刷基层胶粘剂时，要特别注意阴阳角、平立面转角处、卷材收头处、排水口,伸出屋面管道根部等节点部位。 4)施工铺贴卷材时,先用墨线在找平层上弹好线，由檐口(屋面最低标高处)向屋脊施工，把卷材对准已弹好的粉线，并且在铺贴好的卷材上弹出搭接宽度线。铺贴一幅卷材时,先用5０㎜～100㎜塑料管重新成卷,且涂布胶粘剂的一面向外，成卷后用3０㎜×1５0０㎜的钢管穿入中心的塑料管,由二人分别持钢管两端，抬起卷材的端头，对准粉线,展开卷材，使卷材铺贴平整。贴第二幅卷材时，对准控制线铺贴。每铺完一幅卷材,立即用干净而松软的长柄压辊，从卷材一端顺卷材横向顺序滚压一遍,彻底排除卷材粘接层间的空气,滚压从中间向两边移动,做到排气彻底。卷材铺好压粘后,用粘接剂封边,封边要粘接牢固,封闭严密,且要均匀、连续、封满。 5）屋面节点和特殊部位的卷材处理 屋面节点部位是防水中的重要部位，处理好坏对整个屋面防水具有重要影响,所以要特别注意细节部位的防水,做到细部附加层不外露,搭接缝位置顺当合理。
、施工工具：汽油喷灯（3.5升）、滑轮、刷子、压子、剪子、卷尺、扫帚等。 油，要求涂刷均匀一致，一次涂好，干燥8h以上（以气温而定，不粘脚为宜）一般每平方米用量为0.2 —0.3kg 。 材料，从最低处开始铺贴，先将卷材按位置放正，长边留出8cm接茬、短边留出10cm接 茬。然后点燃喷灯对准卷材底面及基层表面同时均匀加热（喷灯嘴距卷材表面约30cm为宜），待卷材表面熔化后，随即向前滚铺卷材，并把卷材压实压平，接茬部分以压出熔化沥青为宜，滚压时不要卷入空气和异物，并防止偏斜、起鼓和折皱。最后再用喷灯和压子均匀 细致的把接缝封好，防止翘边。 「七、劳动保护及安全防护：卷材在运输及施工过程中要防止坚硬物体硌伤、刺破，施工完毕后禁止随意践踏，并做好使用保护工作。在施工过程中戴好手套，避免烧伤、烫伤，对于汽油桶、卷材等易燃物品要单独存放，远离火源，预防火灾和工伤事故的发生。 石博士公司是国内防水堵漏技术研究、产品开发、工程施工的综合服务公司。不断的引进国内外高性能优质高压灌浆设备、在防水堵漏领域积累丰富的施工经验，公司也在不断 完善防水堵漏施工工艺、以及高效防水堵漏技术的创新、专业治理各种地下工程渗漏、对隧 道工程堵漏、砼结构裂缝漏水堵漏、沉降缝堵漏、伸缩缝漏水堵漏、有多年的成功处理经验、完全具备高难度防水堵漏的能力，是您身边的堵漏专家！我公司的施工业绩遍布全国各地。屋面防水等级确定为二级，防水层耐用年限不小于15年。按招标文件要求，防水材料采用 防水性能好，抗老化能力强的sbs改性沥青卷材，并应严格按国家屋面工程技术规范”（GB50207-2002 ）等技术标准执行施工，确保施工质量。 SBS防水卷材施工工艺一、施工工具：汽油喷灯（3.5升）、滑轮、刷子、压子、剪 子、卷尺、扫帚等。二、基层处理：基层为水泥砂浆找平层，基层必须坚实平整，不 能有松动、起鼓、面层凸起或粗糙不平等现象，否则必须进行处理。三、基层必须干燥，含水率要求在9%以内，测试时在基层表面放一块卷材，经3—5h后如其下表面基本无 水珠时即可施工。四、在施工前要认真清扫基层表面上残留的水泥砂浆残渣、灰尘及 杂物，然后涂刷底油，要求涂刷均匀一致，一次涂好，干燥8h以上（以气温而定，不粘脚 为宜）一般每平方米用量为0.2 —0.3kg。五、复杂部位处理：阴阳角部位均应做成八 字形，对女儿墙、管根、烟筒、排气孔及落水口、伸缩缝等拐角部位均应做附加层，一般宽为 30cm，搭接为6—8cm。六、卷材铺贴：铺贴卷材前，要量好要施工的防水面积， 然后根据材料尺寸合理使用材料，从最低处开始铺贴，先将卷材按位置放正，长边留出8cm 接茬、短边留出10cm接茬。然后点燃喷灯对准卷材底面及基层表面同时均匀加热（喷灯嘴距卷材表面约30cm为宜），待卷材表面熔化后，随即向前滚铺卷材，并把卷材压实压平，接茬部分以压出熔化沥青为宜，滚压时不要卷入空气和异物，并防止偏斜、起鼓和折皱。最
PVC防水卷材空铺法施工工艺： 施工准备 1、施工材料进场后妥善保管，平放在干燥、通风、平整的场地上，远离明火处，避免日晒雨淋。 2、穿出屋面防水层的设备、管道或预埋件等必须在屋面防水工程开始前安装完毕，屋面防水工程必须在对各类前期工程验收合格后方可施工。 3、空铺法施工时，基层须充分干燥。施工前应测试找平层的含水率不超过8%，其简易方法是在施工前用1m2见方卷材平铺于找平层上，3～4小时后揭起，若卷材及找平层面上无水印便可施工。 4、基层表面应压实平整，排水坡度应符合设计要求。水泥砂浆找平层应充分养护，不得有酥松、起砂、起皮现象。在铺设卷材前必须认真清扫基层，不得留有突出粗砂或尖锐物，以防刺破卷材。 5、排水的落水口周围应做成略低的凹坑。 施工操作工艺 1、平面卷材施工：首先进行预铺，把PVC防水卷材按轮廓自然展开布置在基层上，平整顺直，不得扭曲。手工焊接时卷材长边及短边方向搭接宽度不小于6cm，并进行适当的剪裁。 2、搭接边用专用焊接工具进行焊接，焊接表面要求：无水露点，无油污及附着物，擦拭干净。 3、周边女儿墙施工：现浇混凝土屋面周边设U型压条一道，固定在平面混凝土上，固定件采用1.25英寸长专用螺钉，间距250mm。 4、卷材铺贴方向：平行于屋脊的搭接缝应顺流水方向搭接，垂直于屋脊的搭接缝应顺年最大频率风向搭接。施工前进行精确放样，尽量减少接头，有接头部位，接头相互错开至少30cm，搭接缝应按照有关规范进行。 5.2.3、检测和调试 PVC施工的检验 （1）大面要求：铺设顺直，平整。 （2）搭接宽度要求：长边及短边搭接不小于60mm，先焊短边搭接,
后焊长边搭接,焊接时不得损坏非焊接部位。 （3）接缝要求：每条焊缝必须通过手工检测，即用平口螺丝刀，稍微用力，沿焊缝移动，无漏焊、跳焊为合格；必要时，可采用剥离实验。
开发区A-17小区15#、16#、19#楼及3#地下车库工程 PVC内增强型防水卷材 （ZPV耐根穿刺防水卷材） 施 工 方 案 双鹏建筑集团第三项目部 时间2014年03月30日
目录 一方案 二材料介绍 三施工工艺 四质量控制措施 五质量控制网络 六工期和工程进度保证措施 七安全文明施工和环境保护措施
一施工方案依据 1、《地下工程防水技术规范》GB50108-2008。 2、《地下防水工程质量验收规范》GB50208-2011。 3、车库建筑施工图纸要求。 4 、JC/T1075-2008《种植屋面用耐根穿刺防水卷材》行业标准。 5、《施工现场临时用电安全技术规程》（JG146-88）。 6、《建筑施工安全检查标准》（JGJ-99）。 二材料介绍 ZPV耐根穿刺防水卷材 天津禹红ZPV耐根穿刺系列防水卷材是针对种植屋面防水而设计的一种独特的防水卷材。其卷材采用特定的配方技术，以聚合物聚氯乙烯为主要材料，以聚酯内增强加工而成。它与其它防水材料比较，具有极大的增强耐根刺性能，确保防水层不会被植物根尖破坏；卷材之间焊接结合，符合种植屋面系统耐根穿刺产品规定。耐根穿刺与防水紧密结合，达到完美的防水阻根效果。该产品符合JC/T1075-2008《种植屋面用耐根穿刺防水卷材》行业标准。 1 产品特点 （1）、网格内增强，极大的增加其耐根穿刺性能，确保防水层不会被植物根尖破坏； （2）、具有很高的化学稳定性，耐化学侵蚀性能优良，满足于各种领域的防水； 较大的抗拉强度，有效的保证了防水工程的质量； （3）极佳的弹性、脆性低、热变性小； （4）环保无毒，配方中采用的材料均为无毒环保材料。 2 应用领域 专门应用于屋顶花园，种植屋面，车库顶板，市政绿化等各种绿化防水工程。 3 规格型号 主材类型卷材类型厚度(mm) 幅宽 （m） 卷材长度 （m/卷） PVC ZPV601 1.2 1.5 2.0 2.0 20
聚氯乙烯PVC防水卷材胶粘施工方案
潍坊市金双王防水材料有限公司 聚氯乙烯PVC防水卷材 施 工 方 案 潍坊市金双王防水材料有限公司 聚氯乙烯(PVC)防水卷材是一种性能优异的高品质、高分子防水片材，经PVC树脂加入增塑剂、抗紫外线剂、抗老化剂、稳定剂等加工助剂，经过挤出法生产成型的高分子防水卷材。聚氯乙烯(PVC)防水卷材产品具有拉伸强度大、延伸率高、稳定性好、收缩率小、低温柔性好、抗老化性能好、耐根系穿透性能强、使用寿命长。
一、材料及主要机具 (一). 材料要求：聚氯乙烯PVC防水卷材应具有出厂合格证,并进行现场有见证抽样送检,合格后方准使用. (二).主要机具：电动搅拌器、高压吹风机. 铁辊、手持压滚、压子、小平铲、铁桶、剪刀、钢卷尺、笤帚、小线、彩色粉、粉笔。 二 . 施工方法与步骤 聚氯乙烯PVC防水卷材应用操作程序 验收并清扫基层(找平层) →配制胶粘剂(随用随配制) →处理复杂部位(阴阳角、檐口、落水口、管道孔等部位)附加层→施工防水层→防水层检验→保护层施工验收。 （１）将铺贴防水卷材的基层面(找平层)清扫干净，并洒水保基层湿润。(注：层面防水找平层应符合GB50207－《屋面工程技术规范》规定，地下防水找平层应符合GB50208－《地下防水工程施工及验收规范》规定。) （２）用含水泥量10％～15％的建筑速溶胶粉制备水泥素浆粘结剂, 搅拌均匀，无沉淀，无凝块，无离析现象即可使用。 （３）屋面主防水层施工前，应先对排水集中及结构复杂的车部节点进行密封处理和附加层粘贴，附加层使用的卷材与主防水层的卷材材料相同。 （４）本工程密封材料采用建筑速溶胶粉与水泥配制。 （５）转角处均应加铺附加层，阴阳角等处均做成R＝20mm圆
pvc 防水卷材施工工艺 ①正确选择防水材料 防水材料的选择对防水层质量和耐用年限有及大的影响，正确选择、合理使用防水材料是屋面防水设计成败的关键之一，虽然目前柔性防水材料的种类繁多，性能各异，pvc 防水卷材具有耐老化，耐候性，延伸率大，使用寿命长。同时施工简单，造价低，便于维修，使用效果好。 Pvc防水卷材的性能要求为：拉伸强度：纵向》7.0mpa,横向》7.0mpa,断裂伸长率纵向》150%横向》150%拉力纵向》70kn,横向》60kn,耐热度90C，低温弯折性：-20 C无裂纹，抗渗透性：0.2mpa24小时不透水，抗穿孔性不渗水。 ②水泥砂浆找平层质量控制找平层是铺贴卷材防水层的基层，给防水卷材提供一个平 整、密实、有强度，能粘接 的构造基层。当基层为整体混凝土时，采用水泥砂浆找平层，厚度为20伽，水泥与砂浆 比为1： 2.5?1： 3 （体积比），水泥标号不低于32.5，找平层还要设分格缝，并嵌填密封材料，这样可避免或减少找平层开裂，以致当结构变形或温差变形时，防水层不会形成裂缝。分格缝宽度为20伽，分格缝的纵向和横向间距不大于6m分格缝的位置在屋面板的支端，屋面转角处防水层与突出屋面构件的交接处，防水层与女儿墙交接处等。且应与板断缝对齐，均匀顺直。对于突出屋面上的结构和管道根部等细部节点应做圆弧、圆锥盖或方锥台，并用细石混凝土制成，以避免节点部位卷材铺贴折裂，利于粘实粘牢。 1）水落口：周围500伽范围内做成，坡度》5%且平滑。 2）女儿墙、出屋面烟道，楼梯口的根部做成圆弧，半径为80伽，用细石混凝土制成。 3）伸出屋面管道根部周围，用细石混泥土做成方锥台，锥台底面宽度300伽，高60伽，整平抹光。 ③卷材的施工铺贴及质量要求 1）卷材铺贴前要检查找平层质量是否符合要求，做到基层坚实、平整、干燥，无杂物和夹土，才能进行防水施工。特别当基层潮湿时，如铺贴防水卷材必定会出现卷材铺贴不牢，出现渗水现象，导致防水效果失败。 2）卷材铺贴方向一律平行屋脊铺贴，平行屋脊的搭接缝按顺流水方向搭接，采用辊铺粘贴法施工。 3）基层表面的涂刷：在干燥的基层的基层上均匀涂刷1伽左右的粘接剂（当粘接剂偏稠
PVC防水卷材简介 聚氯乙烯（PVC）增强防水卷材是以PVC树脂为基料，加入增塑剂、抗紫外线剂、抗老化剂、稳定剂等加工助剂，以聚酯纤维织物或玻璃纤维作为加强筋，通过特殊的的生产工艺一次成型，使双面的PVC层（上层为抗紫外线层）和中间网状结构的聚酯或玻纤加强筋结合成为一体，而形成的高分子防水卷材，卷材拥有极佳的尺寸稳定性和较低的热膨胀系数 ,大大提高卷材直接暴露在自然环境中的长期稳定性能；产品具有拉伸强度大、延伸率高、稳定性好、收缩率小、低温柔性佳、抗老化性能优、耐根系穿透性能强、使用寿命长等优点，是筑牛网各家供应商重点推荐使用产品；特别是它宽幅达2.05米，从而为防水层减去许多接缝的隐患，而PVC的热塑性赋予该卷材可热风焊接和机械固定的性能，从而彻底解决了一直困扰施工界因基层湿、胶水性能不佳而引发的渗漏问题。本产品由于采用了独特的先进配方，产品寿命远远超出了一般的防水材料，整体防水系统寿命屋面超过30年，地下超过50年，在建筑、土木、钢结构工程中得到广泛的应用。 筑牛网为建筑行业提供大量的PVC防水卷材，下面从三个方面做具体介绍： 1.产品规格型号标记：
SWF-991-N：无复合层； SWF-991-L：单面复合； SWF-991-W ：加筋； Ⅰ型为-20℃； Ⅱ型为-25℃。 厚度：1.2mm. 1.5 mm 2.0mm ； 宽度：2.05 m； 长度：20m以上。 2、产品执行标准：GB12952---2003 自粘执行：GB/T23260-2009 3.产品主要技术参数：
4.施工方法：湿铺自粘、机械固定、热风焊接。 5.主要用途：可适用于工业与建筑业的各种屋面防水，地下室、水库、堤坝、公路隧道、铁路隧道、防空洞、粮库、垃圾填埋场、废水处理等防水工程。
地坪特性： 不起尘、耐磨损、易清洗、步行感觉好、耐火性能优、产品表面凹凸层，具有极好的防滑性能。适用范围： 学校、图书馆、超市、医院、疗养院、制衣厂、纺织厂、电车、船舶、大巴等。 施工工艺： ①防水处理：一楼地面需做好防水处理； ②素地处理：打磨、清除颗粒、灰尘等杂物； ③找平层：滚一道水性封闭底漆，增强附着力，干燥后镘一道自流平水泥，找平地面； ④贴PVC卷材/片材：把胶粘剂刷涂在PVC卷材/片材上，遵守晾置时间，进行加压胶接，然后处理接缝处，用胶焊机把焊条焊好接缝，并处理； ⑤养护层：清扫干净，用水性蜡均匀涂敷在产品表面。 聚氯乙烯(PVC)防水卷材施工方法 结合pvc卷材特性使用，一般采用冷粘法、空铺法、机械固定法并有时配套独特的热风焊接特制配件组合施工。工艺。复杂的防水施工部位，要以专用的配套．pvc1．冷粘法、 使用pvc卷材专用的配套胶粘剂，以冷作业将卷材粘贴于基层上的施工方法，称冷粘法。 按防水设计要求不同，冷粘法可分为满粘结或局部粘结法。 (1)满粘法是将pvc卷材全部粘结在基层上的施工方法。 1)施工时，首先要进行预铺，把PVC卷材自然平铺于放线的基层表面(先不粘结)，要求平整顺直，不得扭曲。 2)卷材纵向搭接宽度50mm，并进行适当的剪裁。横向采用对接处理，其上用200～250mm宽的无复合层(N类)．PVC卷材覆盖搭接施焊。 3)将一幅或多幅卷材的长边折叠一半(约10m)，从折叠处分别在基层和卷材表面涂刷专用胶粘剂，待胶干燥至不粘手时，将预铺卷材面进行合拢粘贴用压辊压实。然后再把另外没有折叠的部分折叠起来，继续从折叠处如前所述操作，依次类推粘贴牢固压实。最后进行对接缝焊接施工。(2)局部粘贴卷材。对PVC卷材铺贴时，卷材与基层用点粘或条粘法粘贴于基层上。 。100mm100mm×个点，每点面积为5点粘：卷材与基层点状粘结。每平方米粘结不少于 条粘：卷材与基层作条状粘结。每幅卷材与基层粘结面不少于两条，每条宽度不小于150mm。2．空铺法 即铺贴PVC防水卷材时，卷材与基层仅在防水层的整体四周一定宽度内粘结；其余部分不粘结的施工方法。空铺法的施工工艺流程如下： 基层找平清理一弹线一卷材预铺设一卷材接缝搭接焊一特殊部位处理一固定、压边一密封材料封边一验收。 首先卷材预铺设参照满粘法，纵向搭接宽度为50mm。其次，仅将整体防水工程的四周部位卷材进行满粘，并焊接搭接缝。横向采用对接处理，其上用200～250mm宽的无复合层(N类)PVC卷材覆盖搭接、施焊。 3．机械固定法 即采用机械紧固固定件使卷材与基层连接的施工方法。 (1)施工时，首先进行预铺，可参照满粘法作业。纵向搭接宽度为100mm，其中50mm做固定件用，固定件需穿过保温层固定覆于结构层上。 (2)按设计和计算的固定间距，用冲击钻先打孔，孔径略小于固定螺钉外径尺寸。将固定件就位后用电动螺丝刀加固拧紧，以后依次循环操作即可。对每一个搭接进行焊接，横向采用对接处理，上用200～2500mm宽无复合层(N类)卷材覆盖搭接施焊。 3．PVC卷材的焊接工艺

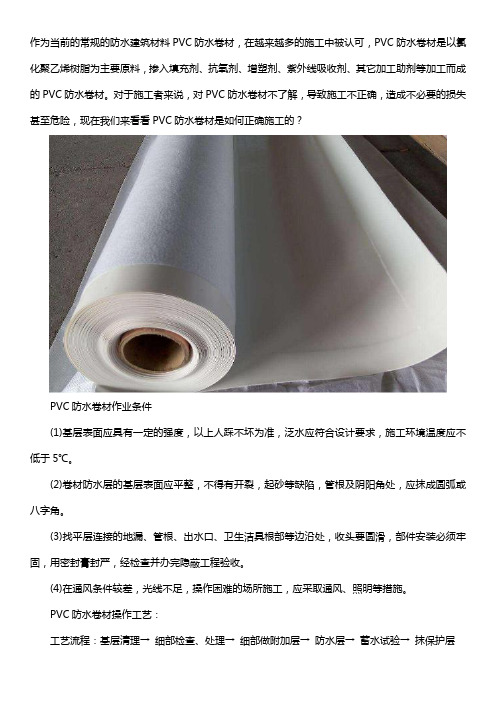

作为当前的常规的防水建筑材料PVC防水卷材，在越来越多的施工中被认可，PVC防水卷材是以氯化聚乙烯树脂为主要原料，掺入填充剂、抗氧剂、增塑剂、紫外线吸收剂、其它加工助剂等加工而成的PVC防水卷材。对于施工者来说，对PVC防水卷材不了解，导致施工不正确，造成不必要的损失甚至危险，现在我们来看看PVC防水卷材是如何正确施工的？ PVC防水卷材作业条件 (1)基层表面应具有一定的强度，以上人踩不坏为准，泛水应符合设计要求，施工环境温度应不低于5℃。 (2)卷材防水层的基层表面应平整，不得有开裂，起砂等缺陷，管根及阴阳角处，应抹成圆弧或八字角。 (3)找平层连接的地漏、管根、出水口、卫生洁具根部等边沿处，收头要圆滑，部件安装必须牢固，用密封膏封严，经检查并办完隐蔽工程验收。 (4)在通风条件较差，光线不足，操作困难的场所施工，应采取通风、照明等措施。 PVC防水卷材操作工艺： 工艺流程：基层清理→细部检查、处理→细部做附加层→防水层→蓄水试验→抹保护层
(1)基层表面必须平整、坚固、不得有起砂、空鼓、开裂等缺陷。 (2)防水层施工，应按照先低后高，先细部后整体的顺序进行。 (3)卷材上下搭接长度应不小于10mm，短边搭接不小于150mm，无翘边和空鼓等缺陷。 (4)卷材立面厨房、入户花园上翻300mm，阳台上翻100mm，卫生间上翻2250mm（从卫生间现浇板面算起）。 (5)结合层的水泥胶浆要搅拌均匀，卷材与基层粘结牢固。 (6)丙纶防水层按设计要求施工完，水泥胶浆硬化并达到一定强度后，应进行蓄水试验，最浅处水深不少于100mm，72h后防水底面无渗漏为合格。合格后可进行保护层施工，出现渗漏情况，应进行修补，当保护层做完后，需进行二次试水，经有关人员验收合格后，方可进行下道工序的施工。产品规格：PVC防水卷材厚度1.2-1.5mm，宽度1.2m-1.3m，具体规格可以根据客户的实际需求来量身定做。PVC防水卷材有很多的特性。产品特性：PVC防水卷材在抗腐蚀，延伸率高，可塑性强，耐酸碱，拉伸强度大，焊接性能有着良好的表现。 产品用途：PVC防水卷材广泛用于各类民用建筑、水利、地铁、隧道、冶金化工、等多个领域的防
屋面PVC防水卷材施工工艺 1施工准备 （1）材料要求 材料进场后检查其出厂合格证并取样复试，严格控制防水卷材及配套的胶粘剂与密封材料的各项指标，复验时有一项不合格，坚决要求退场。 （2）施工方法 对于突出屋面的管道、女儿墙及预留孔等节点，重点进行卷材补强和密封； 防水层卷材在混凝土墙部位的收头采取垫片钉子或金属压条将卷材固定在墙上，用密封材料封严，再将卷材条用压条钉压作盖板，盖板与立墙间用密封材料封固。 防水层卷材在女儿墙部位的收头方式为：卷材端口上翻至女儿墙压顶下，固定固定方法同上，外做防水砂浆保护。 屋面保温层设置在防水卷材上，为25厚挤塑型聚苯乙烯保温隔热板。保温 板不应缺棱掉角，材料的各项指标应符合设计及规范要求。 2施工注意事项 （1）板上的垃圾、杂物、浮灰应清理干净后方可进行施工。 （2）找平层要留分格缝，缝宽20mm，分格缝的留设其纵横向最大间距不应超过6m，可防止屋面的收缩裂纹，分格缝可兼作屋面排气道。分格缝用防水油膏嵌实。 （3）在作找坡层以前，应按屋顶平面图所示坡向用水平仪找坡打巴子，巴子间距15～18m，并将屋面打扫干净，铲除砼浮渣，浇水湿润，将准备好的找坡材料沿坡度向上找坡，直到最高点。在找坡过程中，一定要用靠尺将标高巴子之间坡度刮好，压空拍平，水落管口附近坡度加大5%。 （4）在找坡层上作找平层以前，将基层清扫干净，洒水润湿，刷上107胶水泥浆一道，随刷随抹1∶2水泥砂浆找平层，要求抹平压实，在分格缝处嵌上木分格条，找平层具有相当强度后，再取出分格木条，分格缝纵横间距不大于6m。
（5）将分格缝清扫干净，用皮老虎吹去浮灰，用防水油膏嵌缝，将缝挤密压实，油膏面稍高出找平层2～3mm。 （6）待找平层基本干燥后，将其清扫干净，刷冷底子油二道，要求涂刷均匀，无漏刷。 （7）防水层施工时，在分格缝出层面管道和阴阳角、出水口处应加铺二道防水加强层，防水层周边也要卷入女儿墙的泛水槽内，防水层卷包管道高度应比屋面高出250mm。 （8）防水层施工完毕后要进行关水试验，蓄水24小时不漏水即为合格，方可进行隐蔽。 3其他相关事宜 （1）正确选择防水材料 防水材料的选择对防水层质量和耐用年限有及大的影响，正确选择、合理使用防水材料是屋面防水设计成败的关键之一，虽然目前柔性防水材料的种类繁多，性能各异，pvc防水卷材具有耐老化，耐候性，延伸率大，使用寿命长。同时施工简单，造价低，便于维修，使用效果好。 Pvc防水卷材的性能要求为：拉伸强度：纵向≥7.0mpa，横向≥7.0mpa，断裂伸长率纵向≥150%，横向≥150%，拉力纵向≥70kn，横向≥60kn，耐热度90℃，低温弯折性：-20℃无裂纹，抗渗透性：0.2mpa24小时不透水，抗穿孔性不渗水。（2）水泥砂浆找平层质量控制 找平层是铺贴卷材防水层的基层，给防水卷材提供一个平整、密实、有强度，能粘接的构造基层。当基层为整体混凝土时，采用水泥砂浆找平层，厚度为20㎜，水泥与砂浆比为1：2.5～1：3（体积比），水泥标号不低于32.5，找平层还要设分格缝，并嵌填密封材料，这样可避免或减少找平层开裂，以致当结构变形或温差变形时，防水层不会形成裂缝。分格缝宽度为20㎜，分格缝的纵向和
安庆市辉煌新村二期还建点暨棚户区改造安置点地下车库工程 防 水 施 工 方 案 编制单位：安庆市第一建筑安装工程公司 二零一三年十一月二十日
目录 第一节概述 (03) 一、工程概述 (03) 二、材料选用 (04) 三、材料特性 (04) 四、材料的检验要求 (05) 第二节施工组织及目标 (05) 一、施工组织机构及劳动力准备 (05) 二、质量目标 (06) 三、安全目标 (06) 四、工期目标 (06) 第三节施工准备 (07) 一、深化设计 (07) 二、熟悉图纸 (07) 三、技术交底 (07) 第四节防水做法构造 (07) 一、地下室底板防水 (07) 二、桩承台、基础梁、集水坑、排水沟等细部构造 (08) 三、地下室侧墙防水 (08) 四、地下室顶板防水 (08) 第五节防水系统施工工艺 (09) 一、施工材料及要求 (09) 二、施工工具 (09) 三、施工工艺流程 (09) 四、施工工艺 (09) 五、施工注意事项 (10) 六、质量评定标准 (11) 第六节基本部位及节点防水施工处理方案 (11) 一、基本部位 (11) 二、节点部位 (12) 第七节成品保护措施 (13) 第八节安全保证及文明施工措施 (14) 第九节质量保证措施 (15)
第一节概况 一、工程概况 本工程为安庆市辉煌新村二期还建点暨棚户区改造安置点工程，由安庆市岑海建筑设计有限公司设计，建设单位为安庆开发区安居建设开发有限公司，建设地点为安庆市辉煌新村一期东侧，在建新河路南侧。建筑面积：1#地下车库为5433.50m2，2#地下车库7770.49 m2，基础为梁式筏板基础，地下室侧墙为钢筋砼墙，地下室顶板为现浇钢筋砼梁板，根据设计图纸以及图纸会审纪要，防水部位及做法列表如下。防水部位具体做法列表如下：
文化体育中心（一期）工程 屋面PVC防水卷材施工方案 编制单位： 编制时间： 2016 年 7月 10 日
目录 1 编制依据 (2) 2 工程概况 (2) 3 施工准备 (3) 3.1 人员准备 (3) 3.2 技术准备 (3) 3.3 机具准备 (3) 3.4 材料准备 (3) 4 施工工艺 (3) 4.1 施工工艺流程 (3) 4.2 施工方法 (4) 4.2.1 基层清理 (4) 4.2.2 铺设隔汽层 (4) 4.2.3 铺设岩棉板保温层 (4) 4.2.4 PVC防水卷材施工 (4) 5 质量标准及质量保证措施 (10) 5.1 质量标准 (10) 5.1.1 主控项目 (10) 5.1.2 一般项目 (10) 5.1.3 其他要求 (11) 5.2 质量保证措施 (12) 6 安全文明施工措施 (12)
6.1 安全施工措施 (12) 6.2 文明施工措施 (13) 1 编制依据 1、《建筑工程施工质量验收统一标准》GB50300-2013 2、《屋面工程技术规范》 GB50345-2012 3、《屋面工程质量验收规范》GB50207-2012 4、《施工现场临时用电安全技术规范》JGJ46-2012 5、《建筑节能工程施工质量验收规范》GB50411-2007 6、本工程施工合同及设计施工图纸 7、我公司《程序文件》和《管理手册》及有关文件资料。 2 工程概况
本工程为钢结构不上人坡屋面（坡度3%），屋脊线标高为23.403m，南北两侧檐口标高为22.865m；屋面板采用厚度不小于0.8mm，波高35mm的压型钢板，面积约3300㎡，天窗采用LOW-E夹胶安全玻璃，厚度为6+12A+6+0.76PVB+6。 3 施工准备 3.1 人员准备 本屋面工程管理人员共6人，其中项目经理1人，技术负责人1人，施工员1人，材料员1人，质检员1人，安全员1人，进场作业人员为10人（由专业防水队伍进行施工，具体人员根据工程进度要求确定）。 劳动力根据施工进度增减，根据施工组织设计安排，最大限度配合各工种组织水平，立体交叉作业，做到作业到位，一次成优。 3.2 技术准备 组织施工人员进行技术、安全培训，熟悉施工工艺要求。在正式施工前组织技术交底，详细交代各部位的施工要求、要点，重点部位的施工做法、注意事项以及质量要求等。
SBS防水卷材施工工艺 一、施工工具：汽油喷灯（3.5升）、滑轮、刷子、压子、剪子、卷尺、扫帚等。 二、基层处理：基层为水泥砂浆找平层，基层必须坚实平整，不能有松动、起鼓、面层凸起或粗糙不平等现象，否则必须进行处理。 三、基层必须干燥，含水率要求在9%以内，测试时在基层表面放一块卷材，经3—5h 后如其下表面基本无水珠时即可施工。 四、在施工前要认真清扫基层表面上残留的水泥砂浆残渣、灰尘及杂物，然后涂刷底油，要求涂刷均匀一致，一次涂好，干燥8h以上（以气温而定，不粘脚为宜）一般每平方米用量为0.2—0.3kg。 五、复杂部位处理：阴阳角部位均应做成八字形，对女儿墙、管根、烟筒、排气孔及落水口、伸缩缝等拐角部位均应做附加层，一般宽为30cm，搭接为6—8cm。 六、卷材铺贴：铺贴卷材前，要量好要施工的防水面积，然后根据材料尺寸合理使用材料，从最低处开始铺贴，先将卷材按位置放正，长边留出8cm接茬、短边留出10cm接茬。然后点燃喷灯对准卷材底面及基层表面同时均匀加热（喷灯嘴距卷材表面约30cm为宜），待卷材表面熔化后，随即向前滚铺卷材，并把卷材压实压平，接茬部分以压出熔化沥青为宜，滚压时不要卷入空气和异物，并防止偏斜、起鼓和折皱。最后再用喷灯和压子均匀细致的把接缝封好，防止翘边。 七、劳动保护及安全防护：卷材在运输及施工过程中要防止坚硬物体硌伤、刺破，施工完毕后禁止随意践踏，并做好使用保护工作。在施工过程中戴好手套，避免烧伤、烫伤，对于汽油桶、卷材等易燃物品要单独存放，远离火源，预防火灾和工伤事故的发生。 石博士公司是国内防水堵漏技术研究、产品开发、工程施工的综合服务公司。不断的引进国内外高性能优质高压灌浆设备、在防水堵漏领域积累丰富的施工经验，公司也在不断完善防水堵漏施工工艺、以及高效防水堵漏技术的创新、专业治理各种地下工程渗漏、对隧道工程堵漏、砼结构裂缝漏水堵漏、沉降缝堵漏、伸缩缝漏水堵漏、有多年的成功处理经验、完全具备高难度防水堵漏的能力，是您身边的堵漏专家！我公司的施工业绩遍布全国各地。屋面防水等级确定为二级，防水层耐用年限不小于15年。按招标文件要求，防水材料采用防水性能好，抗老化能力强的sbs改性沥青卷材，并应严格按国家“屋面工程技术规范”（GB50207-2002）等技术标准执行施工，确保施工质量。 SBS防水卷材施工工艺一、施工工具：汽油喷灯（3.5升）、滑轮、刷子、压子、剪子、卷尺、扫帚等。二、基层处理：基层为水泥砂浆找平层，基层必须坚实平整，不能有松动、起鼓、面层凸起或粗糙不平等现象，否则必须进行处理。三、基层必须干燥，含水率要求在9%以内，测试时在基层表面放一块卷材，经3—5h后如其下表面基本无水珠时即可施工。四、在施工前要认真清扫基层表面上残留的水泥砂浆残渣、灰尘及杂物，然后涂刷底油，要求涂刷均匀一致，一次涂好，干燥8h以上（以气温而定，不粘脚为宜）一般每平方米用量为0.2—0.3kg。五、复杂部位处理：阴阳角部位均应做成八字形，对女儿墙、管根、烟筒、排气孔及落水口、伸缩缝等拐角部位均应做附加层，一般宽为30cm，搭接为6—8cm。六、卷材铺贴：铺贴卷材前，要量好要施工的防水面积，然后根据材料尺寸合理使用材料，从最低处开始铺贴，先将卷材按位置放正，长边留出8cm接茬、短边留出10cm接茬。然后点燃喷灯对准卷材底面及基层表面同时均匀加热（喷灯嘴距卷材表面约30cm为宜），待卷材表面熔化后，随即向前滚铺卷材，并把卷材压实压平，接茬部分以压出熔化沥青为宜，滚压时不要卷入空气和异物，并防止偏斜、起鼓和折皱。
聚氯乙烯(PVC)防水卷材施工工艺介绍 一、产品简介 二、聚氯乙烯(PVC)防水卷材是一种性能优异的高品质、高分子防水片材，经PVC树脂加入增塑剂、抗紫外线剂、抗老化剂、稳定剂等加工助剂，通过挤出法生产成型的高分子防水卷材。聚氯乙烯(PVC)防水卷材产品具有拉伸强度大、延伸率高、稳定性好、收缩率小、低温柔性好、抗老化性能好、耐根系穿透性能强、使用寿命长。 三、使用范围 四、1、各类地下建筑工程防水； 五、2、铁路、公路、桥梁、涵洞隧道的防水； 六、3、屋面、水池工程的防水； 七、4、缝隙、穿墙管、落水口等防水； 八、5、各种非外露建筑工程的防水。 九、产品特点 十、 1、PVC防水卷材拉伸强度高、伸长率好。 十一、 2、优良的耐侯性，不易老化，使用寿命长。 十二、 3、PVC防水卷材能在 -50 ℃～ + 120 ℃气温条件下使用，不受任何影响。 十三、 4、冷操作施工，无环境污染，维修简便。 十四、技术指标
五、品种规格 L型 N型 W型厚度:1.2mm 1.5mm 2.0mm 六、施工准备 1、桥面基层平整，平整度用 1m 长靠尺检查，空隙只允许平缓变化，且不大于5mm ； 2、桥面基层及挡碴墙内侧根部至上拐角、内边墙和墙边端内侧根部至上口的基层无蜂窝、麻面、浮碴、浮土、油污。 3、PVC防水卷材应在桥面铺设至挡碴墙、竖墙根部，并顺上坡方向逐幅铺设，卷材与挡碴墙、竖墙间的接缝应用防水涂料涂刷。 4、当梁跨度大于16m时，允许防水卷材进行纵向搭接一处，先行纵向搭接，再进行沿桥面纵向中心线的横向搭接。 5、PVC卷材与基层采用水泥浆粘结剂，水泥浆粘结剂采用32.5普通硅酸盐水泥、专用胶粉及水进行拌制。其配比为：水泥 100kg 水 30kg , 专用胶粉 120g , 增强剂 800g 。 七、施工工艺 结合pvc聚氯乙烯卷材特性使用，一般采用冷粘法、空铺法、机械固定法并有时配套独特的热风焊接工艺。复杂的防水施工部位，要以专用的配套pvc特制配件组合施工。 1、冷粘法 使用pvc聚氯乙烯卷材专用的配套胶粘剂，以冷作业将卷材粘贴于基层上的施工方法，称冷粘法。
聚氯乙烯（ＰＶＣ）防水卷材 1.产品概述 聚氯乙烯（PVC）防水卷材是一种性能优异的高分子防水片材，以PVC树脂为主要原料加入增塑剂、抗紫外线剂、抗老化剂、稳定剂等加工助剂，通过挤出法生产成型的高分子防水卷材。产品幅宽1.05米、2.05米、2.1米，厚度0.8，1.0，1.2，1.5，2.0mm，标准长20m（特种规格可定做——产品质量可靠，施工方便。本产品由于采用了独特的产品配方，产品寿命远远超出了一般的防水材料，整个防水系统寿命长，屋面超过20年，地下超过50年。 产品适用于工业与民用建筑的屋面防水，包括种植屋面，平屋面、坡屋面：建筑物地下防水：水库、水池、水渠以及地下室各部位防水：隧道、粮库、人防工程、垃圾填埋场、人工湖等防水。 2.产品特点 使用寿光长，耐老化、屋面材料可使用20年以上，地下可达50年之久。 拉伸强度高、延伸率高、热处理尺寸变化小。 低温柔性好，适应环境温差变化性好。 耐根系渗透性好，可做成种植屋面。 抗穿孔性和耐冲击性好。 施工方便、宽幅宽搭接少、可焊接、牢固可靠且环保无污染。 耐化学腐蚀性强、适用特种场合。 具有良好的可塑性，边角细部处理方便快捷。 维修方便，成本低廉。 浅颜色的表面反射紫外线照射，卷材表面吸收热量少，温度低。 卷材具有良好的水汽扩散性，冷凝物易排释，留至基层的湿气、潮气易排出。 3.施工方法 1.屋面工程（GB50207-2002） （1）施工基层的强度、厚度、含水率等指标应符合国家规范设计要求后，方可进行PVC防水卷材施工。 （2）确定规划卷材的铺贴方向和顺序，按防水层的轮廓自然布置在基层。平整顺直，不得弯曲，按照规范要求的搭接宽度搭接。 （3）根据选用的固定方法进行固定，如机械固定法、满粘法、条粘法等。 （4）防水卷材焊接搭接部位，应擦拭干净、干燥，采用热风焊接，焊接时焊嘴与焊接方向呈45°角，压辊与焊嘴平行并保持大约5mm的距离，焊接边应有呈亮色熔浆渗出，不应出现烧焦现象。 （5）卷材收头处用压条固定，用密封膏密封，水泥砂浆封实。 （6）整个工程防水部分施工完毕全面进行质量检查、处理。 2.地下工程（GB-50208-2002） (1)施工基层的强充、厚度含水率等指标应符合国家规范设计要求后，方可进行PVC防水卷材施工。 (2)根据防水部位的不同合理选择施工方法具体执行GB50208-2002标准。 (3)卷材搭接宽度为100mm，下部卷材应压住上部卷材。
PVC防水卷材屋面技术交底 一、施工准备： 1、材料及要求： （1）PVC防水卷材品种、质量、技术性能，必须符合设计和施工技术规范的要求。产品有合格证。 A、P VC防水卷材牌子为：鸿鼎。 规格：2.1m×20m, N类1.5mm厚。 B、P VC防水卷材执行标准：GB12952-2003。 （2）其他辅料： A、P VC卷材胶粘剂。 B、收口压条、自攻钉。 2、主要机具： （1）自动爬行热风焊接机、手持焊枪、小压辊。 （2）壁纸刀、剪刀、放线绳。 （3）消防器材用具、灭火器等。 3、作业条件： （1）屋面施工前，应掌握施工图的要求，选择防水工程专业队，编制防水工 程施工方案。 （2）屋面施工应按施工工序进行检验，基层表面必须平整、坚实、干燥、清洁、且不得有起砂、开裂和空鼓等缺陷。 （3）屋面防水层的基层必须施工完毕，经养护、干燥，且坡度应符合设计和施工技术规范的要求，不得有积水现象。 （4）防水层施工前，突出屋面的管根、预埋件、楼板吊环、拖拉绳、吊架子固定构造处等，应做好基层处理；阴阳角、女儿墙、通气囱根、天窗、伸缩缝、变形缝等处，应做好细部处理。 （5）做好材料、工具和设施的准备。 二、操作工艺 1、工艺流程： 基层找平清理一弹线一卷材预铺设一自攻钉固定—卷材接缝搭接焊一特殊部位处理一固定、收口压边一密封材料封边一验收。 2、基层清理：防水屋面施工前，将验收合格的基层表面的尘土、杂物清扫干净。
3、铺贴屋面PVC防水卷材： （1）施工时，在基面符合施工要求后，首先要进行预铺，将PVC防水卷材 自然平铺于放线的基层表面(先不粘结)，要求平整顺直，不得扭曲。 （2）将一幅或多幅卷材的纵向折叠一半(约1m)，将预铺卷材边进行自攻钉的固定，约1.2米的距离一个自攻钉，然后进行焊接封边。依次类推施工。切记两搭接边不允许自攻钉露在封边线外面。 （3）封边采用焊接技术。长边采用搭接、短边为对接。长边搭接宽度为8-10cm，对接其上搭接为10-15cm宽的无复合层(N类) PVC防水卷材覆盖搭接,封边也采用热风焊接机焊接，并用压辊压实。 （4）卷材大面施工后应用收口压条进行收边. 三、质量标准： 1、保证项目： （1）PVC防水卷材的品种，技术指标，必须符合设计要求和屋面工程技术规范的规定。 （2）屋面PVC防水卷材防水层，严禁有渗漏现象。 2、基本项目： （1）PVC防水卷材防水层的表面平整度应符合排水要求，无积水现象。 （2）PVC防水卷材卷材铺贴的质量，铺贴方法，压接顺序和搭接长度符合屋面工程技术规范的规定，焊接牢固，无滑移、翘边、起泡、皱折等缺陷。（3）泛水、口及变形缝的做法应符合屋面工程技术规范的规定，粘贴牢固、封盖严密；卷材附加层、泛水立面收头等，应符合设计要求及屋面工程技术规范的规定。 （4）PVC防水卷材屋面保护。 四、成品保护： 施工过程中应防止损坏已做好的保温层、找平层、防水层。 1、施工屋面运送材料时应采取保护措施，防止将已做好的防水面层损坏。 2、防水层施工时应及时清理施工面层的垃圾等，不得有杂物堵塞水落口、 斜沟。 3、屋面施工各构造层应及时进行，建议PVC卷材防水层上面做保护层或者 用石墩压护，并且保护层或石墩应与防水层连续做，以保证防水层的使 用年限。
PVC内增强型防水卷材（ZPV耐根穿刺防水卷材）
目录 一方案 二材料介绍 三施工工艺 四质量控制措施 五质量控制网络 六工期和工程进度保证措施 七安全文明施工和环境保护措施八保修承诺
一推荐方案 根据设计防水方案，依据《地下工程防水技术规范》GB50108-2008；《地下防水工程质量验收规范》GB50208-2011的要求，我公司对该工程各部位防水构造进行优化建议，推荐使用ZPV覆布防水卷材和排水板组合施工，ZPV防水卷材采用满粘的施工工艺，防排组合，使其达到完美的防水效果。 二推荐材料介绍 ZPV耐根穿刺防水卷材 欧西建科ZPV耐根穿刺系列防水卷材是针对种植屋面防水而设计的一种独特的防水卷材。其卷材采用特定的配方技术，以聚合物聚氯乙烯为主要材料，以聚酯内增强加工而成。它与其它防水材料比较，具有极大的增强耐根刺性能，确保防水层不会被植物根尖破坏；卷材之间焊接结合，符合国际欧美种植屋面系统耐根穿刺产品规定。耐根穿刺与防水紧密结合，达到完美的防水阻根效果。该产品符合JC/T1075-2008《种植屋面用耐根穿刺防水卷材》行业标准。 1 产品特点 1、网格内增强，极大的增加其耐根穿刺性能，确保防水层不会被植物根尖破坏； 2、采用环保自粘胶层，进一步满足施工的要求，可采用湿铺法，直接铺设到水泥砂浆上，使之与水泥砂浆紧密结合，达到完美的防水阻根效果； 具有很高的化学稳定性，耐化学侵蚀性能优良，满足于各种领域的防水； 较大的抗拉强度，有效的保证了防水工程的质量； 极佳的弹性、脆性低、热变性小； 环保无毒，配方中采用的材料均为无毒环保材料。 2 应用领域 专门应用于屋顶花园，种植屋面，车库顶板，市政绿化等各种绿化防水工程。 3 规格型号
聚氯乙烯（PVC）防水卷材技术方案 天津市禹神建筑防水材料有限公司 2016年8月23日
目录 第一章编制前言......................................................... - 3 - 第二章工程目标......................................................... - 3 - 第三章施工准备......................................................... - 3 - 第四章材料选择......................................................... - 4 - 第五章防水材料简介..................................................... - 4 - 第六章构造层次. (3) 第七章防水材料施工工艺 (4) 第八章主要施工机械设备表 (7) 第九章须其他单位提供的配合事项 (7) 第十章工期保证措施........................................................ .8 第十一章质量保证措施...................................................... .9 第十二章安全文明施工措施 (9) 第十三章其它施工措施................................................. - 11 -第十四章保修年期 (11)
