高压柜招标技术文件

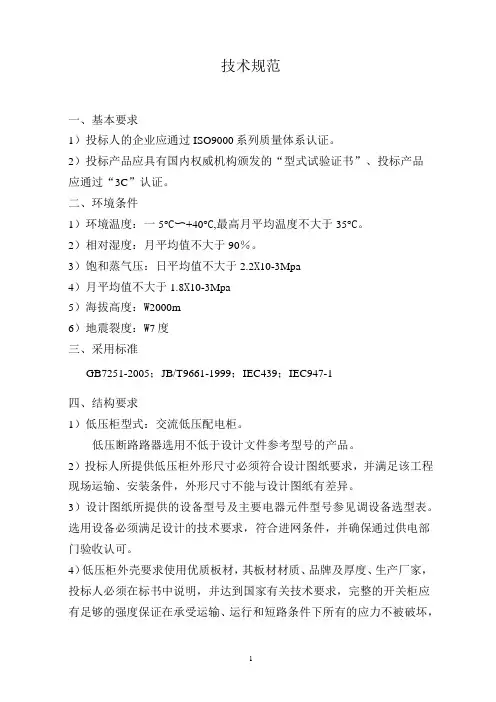

技术规格书
二、总则
2.1本规范书适用于高低压配电装置以及非标柜，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
2.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
2.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
2.5供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下。本技术规范出版时，所示版本均为有效。所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。有矛盾时，按现行的技术要求较高的标准执行。
2.5.1高压开关柜应遵循的最低技术标准：
GB3906- 《3～35kV交流金属封闭开关设备标准》
DL403- 《10～35kV户内高压真空断路器订货技术条件》
DL404- 《户内交流高压开关柜订货技术条件》
SD318- 《高压开关柜闭锁装置技术条件》
GB11022- 《高压开关设备通用技术条件》
GB7351- 《局部放电试验》
GB3309- 《高压开关设备常温下机械试验》
GB50150- 《电气装置安装工程设备交接试验标准》
GB/T11022- 《高压开关设备和控制设备标准的共用技术要求》
GB1984- 《交流高压断路器》
GB311- 《高压输变电设备的绝缘配合》
GB1207- 《电压互感器》
GB1208- 《电流互感器》
GB1985- 《交流高压隔离开关和接地开关》
GB50062- 《电力装置的继电保护和自动装置设计规范》
GB/T15145- 《微机线路保护装置通用技术条件》
GB6162- 《静态继电器及保护装置的电气干扰试验》
GB7261- 《继电器及继电保护装置基本试验方法》
2.5.2 低压开关柜及非标柜应遵循的最低技术标准：
GB14048-2000 《低压开关设备和控制设备》
GB7251-1997 《低压成套开关设备》
JB/T9661-1999 《低压抽出式成套开关设备》
IEC439 《低压成套开关设备和控制设备》
GB/15576－1995 《低压无功功率静态补偿总技术条件》
DL/T842－2003 《低压并联电容器装置使用技术条件》
IEC1000－4 《电磁兼容性试验和测量技术标准》
UL508C 《电控设备安全规范标准》
GB14598.3－1995 《浪涌冲击电压》
GB14598.14－1995《静电放电干扰试验》
GB1208-1997 《电流互感器》
GB13539-1999 《低压熔断器》
GB/T4942.2-1993 《低压电器外壳防护等级》
GB/T7261-2000 《继电器装置基本试验方法》
GB/T13384-1992 《机电产品包装通用技术条件》
GB/T191-2000 《包装储运图示标记》
三、技术参数及要求（投标方所报的各元器件的技术参数和性能不能低于推荐品牌）
应按照国家标准和行业标准规定的项目、方法进行试验，并且各项试验结果应符合本技术标准条件的要求。验收程序：货物验收分卖方出厂前检验、到货验收、安装调试检验及最终验收四个阶段。
4.1出厂前检验：
卖方在货物出厂前，应按产品技术标准规定的检验项目和试验方法进行全面检验，卖方应随同货物提供出厂检验报告、产品质量合格证和有效的可靠性试验报告。如买方认为有必要，有权派人到乙方工厂进行检验和监造、参加工厂试验。买方人员此类行为并不免除卖方按合同规定应承担的责任，也不能代替交货验收及最终通过验收。
4.2到货检验：
货物到达后，由买方协同卖方并会同施工安装单位依据合同进行外观质量和数量的初验收（但不作为最终验收合格的依据），查验随货附带的出厂检验报告、产品质量合格证和有效的可靠性试验报告。
4.3安装调试验收
卖方所供货物在现场安装调试后，须通过由供电部门、监理部门进行的验收，如果验收过程中发现供货产品不符合本合同要求的，买方应负责更换。期间所发生的一切费用（含当地电力部门检测检定费用）由卖方承担。
4.4最终验收
经投入运行验收后，出具最终用户签署的验收合格证书，为本次供货最终验收通过。
五、电力设备技术规格要求
5.1 投标人中标后完成以下工作：
(1)技术协助，指导安装，参与调试。
(2)通过校园网络平台可以在集中控制室访问三个开闭所综合保护系统。
(3)开放数据接口，校园节能监管平台可以实时采集三个开闭所的用电信息。
(4)免费培训操作及维修人员各5名。
(5)其它的售后服务。
5.2 报价
(1) 所有费用均应包括在内。
