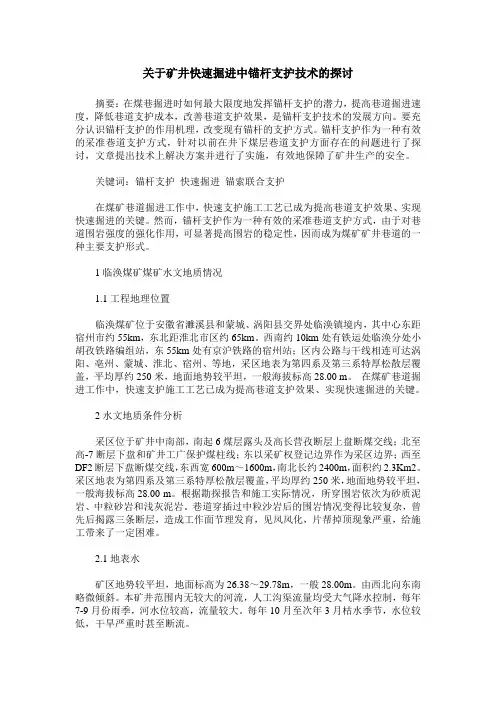

关于矿井快速掘进中锚杆支护技术的探讨
作者：任晓飞
来源：《科技探索》2013年第12期
摘要：在煤巷掘进时如何最大限度地发挥锚杆支护的潜力，提高巷道掘进速度，降低巷道支护成本，改善巷道支护效果，是锚杆支护技术的发展方向。要充分认识锚杆支护的作用机理，改变现有锚杆的支护方式。锚杆支护作为一种有效的采准巷道支护方式，针对以前在井下煤层巷道支护方面存在的问题进行了探讨，文章提出技术上解决方案并进行了实施，有效地保障了矿井生产的安全。
关键词：锚杆支护快速掘进锚索联合支护
在煤矿巷道掘进工作中，快速支护施工工艺已成为提高巷道支护效果、实现快速掘进的关键。然而，锚杆支护作为一种有效的采准巷道支护方式，由于对巷道围岩强度的强化作用，可显著提高围岩的稳定性，因而成为煤矿矿井巷道的一种主要支护形式。
1临涣煤矿煤矿水文地质情况
1.1工程地理位置
临涣煤矿位于安徽省濉溪县和蒙城、涡阳县交界处临涣镇境内，其中心东距宿州市约
55km，东北距淮北市区约65km。西南约10km处有铁运处临涣分处小胡孜铁路编组站，东
55km处有京沪铁路的宿州站；区内公路与干线相连可达涡阳、亳州、蒙城、淮北、宿州、等地，采区地表为第四系及第三系特厚松散层覆盖，平均厚约250米，地面地势较平坦，一般海拔标高28.00 m。在煤矿巷道掘进工作中，快速支护施工工艺已成为提高巷道支护效果、实现快速掘进的关键。
2水文地质条件分析
采区位于矿井中南部，南起6煤层露头及高长营孜断层上盘断煤交线；北至高-7断层下盘和矿井工广保护煤柱线；东以采矿权登记边界作为采区边界；西至DF2断层下盘断煤交线，
东西宽600m～1600m，南北长约2400m，面积约2.3Km2。采区地表为第四系及第三系特厚松散层覆盖，平均厚约250米，地面地势较平坦，一般海拔标高28.00 m。根据勘探报告和施工实际情况，所穿围岩依次为砂质泥岩、中粒砂岩和浅灰泥岩。巷道穿插过中粒沙岩后的围岩情况变得比较复杂，曾先后揭露三条断层，造成工作面节理发育，见风风化，片帮掉顶现象严重，给施工带来了一定困难。
2.1地表水
