现代机械设计方法复习题答案

现代机械设计方法试题-----复习使用

考试形式：闭卷（带计算器与尺）

一、图解题

1．图解优化问题：min F (X)=(x 1-6)2+(x 2-2)2

s ．t ． 0．5x 1+x 2≤4

3x 1+x 2≤9

x 1+x 2≥1

x 1≥0, x 2≥0

求最优点和最优值。

最优点就是切点坐标：X1=2.7,x2=0.9

最优值：12.1【带入公式结果】 2．若应力与强度服从正态分布，当应力均值μs 与强度均值μr 相等时，试作图表示两者的干涉情况，并在图上示意失效概率F 。

参考解：

3．已知某零件的强度

r 和应力s 均服从正态分布，且μr >μs ,σr <σs ，试用图形表示强度r 和应力s 的分布曲线，以及该零件的分布曲线和可靠度R 的范围。

参考解：

f (s) f (r)

Y >0安全状态；Y <0安全状态；Y =0极限状态

f (Y)

强度r 与应力s 的差可用一个多元随机函数Y =r -s =f (x 1,x 2,…,x n )表示，这又称为功能函数。

设随机函数Y 的概率密度函数为f (Y )，可以通过强度r 与应力s 的概率密度函数为f (r )和f (s )计算出干涉变量Y =r-s 的概率密度函数f (Y )，因此零件的可靠度可由下式求得：

Y Y f Y p R ?∞

=>=0d )( )0( 从公式可以看出，因为可靠度是以Y 轴的右边对f (Y )积分，因此可靠度R 即为图中Y 轴右边的阴影区域。而失效概率F =1-R ，为图中Y 轴左边的区域。

4．用图表示典型产品的失效率与时间关系曲线，其失效率可以分为几个阶段，请分别对这几个阶段进行分析。

失效率曲线：典型的失效率曲线。失效率（或故障率）曲线反映产品总

体寿命期失效率的情况。图示13.1-8为失效率曲线的典型情况，有时形象

地称为浴盆曲线。失效率随时间变化可分为三段时期：

(1) 早期失效期，失效率曲线为递减型。产品投于使用的早期，失效率较高

而下降很快。主要由于设计、制造、贮存、运输等形成的缺陷，以及调试、

跑合、起动不当等人为因素所造成的。当这些所谓先天不良的失效后且运转

也逐渐正常，则失效率就趋于稳定，到t 0时失效率曲线已开始变平。t 0以前

称为早期失效期。针对早期失效期的失效原因，应该尽量设法避免，争取失

效率低且t 0短。

(2) 偶然失效期，失效率曲线为恒定型，即t 0到t i 间的失效率近似为

常数。失效主要由非预期的过载、误操作、意外的天灾以及一些尚不清楚的

偶然因素所造成。由于失效原因多属偶然，故称为偶然失效期。偶然失效期

是能有效工作的时期，这段时间称为有效寿命。为降低偶然失效期的失效率

而增长有效寿命，应注意提高产品的质量，精心使用维护。加大零件截面尺

寸可使抗非预期过载的能力增大，从而使失效率显著下降，然而过分地加大，

将使产品笨重，不经济，往往也不允许。

(3) 耗损失效期，失效率是递增型。在t 1以后失效率上升较快，这是由于产品已经老化、疲劳、磨损、蠕变、腐蚀等所谓有耗损的原因所引起的，故称为耗损失效期。针对耗损失效的原因，应该注意检查、监控、预测耗损开始的时间，提前维修，使失效率仍不上升，如图13.1-8中虚线所示，以延长寿命不多。当然，修复若需花很大费用而延长寿命不多，则不

如报废更为经济。

5．用图表示坐标轮换法的迭代过程。

二、简答题

1．简述一维优化方法中黄金分割法的求解思路。

【解】黄金分割法也称0．618法，是通过对黄金分割点函数值的计算和比较，将初始

区间逐次进行缩小，直到满足给定的精度要求，即求得一维极小点的近似解。

（一）．区间缩小的基本思路

已知f(x)的单峰区间[a, b]。为了缩小区间，在[a, b]内按一定规则对称地取2个内部点 x1和x2，并计算f(x1)和f (x2)。可能有三种情况：

(a)．f(x1)< f(x2)，经过一次函数比较，区间缩小一次。在新的区间内，保留一个好点x1和f(x1)，下一次只需再按一定规则，在新区间内找另一个与x1对称的点x3，计算f(x3)，与f(x1)比较。如此反复。

(b)．f(x1)> f (x2)，淘汰，另，得新区间。

(c)．f(x1)=f (x2)，可归纳入上面任一种情况处理。

迭代过程

2．简述梯度法的基本原理和特点。

3．简述复合型法的基本原理和特点。

基本思路：在可行域中选取K个设计点（n+1≤K≤2n）作为初始复合形的顶点。比较各顶点目标函数值的大小，去掉目标函数值最大的顶点(称最坏点)，以坏点以外其余各点的中心为映射中心，用坏点的映射点替换该点，构成新的复合形顶点。

反复迭代计算，使复合形不断向最优点移动和收缩，直至收缩到复合形的顶点与形心非常接近，且满足迭代精度要求为止。

初始复合形产生的全部K个顶点必须都在可行域内。

方法特点

1）复合形法是求解约束非线性最优化问题的一种直接方法，仅通过选取各顶点并比较各点处函数值的大小，就可寻找下一步的探索方向。但复合形各顶点的选择和替换，不仅要满足目标函数值下降的要求，还应当满足所有的约束条件。

（2）复合形法适用于仅含不等式约束的问题。

4．试举一个机械优化设计实例。

5．最优化问题的数值迭代计算中，通常采用哪三种终止条件（准则）？

6．在有限元分析时，什么情况下适合选择一维、二维和三维单元？

7．试说明有限元解题的主要步骤。

（见第六讲课提纲3.2）

结构或区域离散、单元分析、整体分析和数值求解。

8．在进行有限元分析时，为什么要进行坐标转换？

（见第七讲课提纲）

答：在工程实际中，杆单元可能处于整体坐标系中的任意一个位置，需要将原来在局部坐标系中所得到的单元表达等价地变换到整体坐标系中，这样，不同位置的单元才有公共的坐标基准，以便对各个单元进行集成和装配。

9．试举一个有限元分析应用实例？

10．可靠性与可靠度二者在概念上有何区别与联系?

可靠性：产品在规定条件下和规定时间内，完成规定功能的能力。

可靠度 (Reliability) ：产品在规定条件下和规定时间内，完成规定功能的概率，一般记为R。它是时间的函数，故也记为R（t）,称为可靠度函数，是可靠性指标。

11．简述强度—应力干涉理论中“强度”和“应力”的含义，试举例说明之。

这里应力与强度都不是一个确定的值,而是由若干随机变量组成的多元随机函数(随机

变量),它们都具有一定的分布规律。

应力：载荷、环境因素、应力基中。强度：材料强度、表面粗糙度、零件尺寸。

12．系统可靠性分配的原则。

要是可靠性分配做到合理，必须一方面满足系统的可靠性指标要求和约束条件要

求；另一方面要具有可行性。为此，需遵循以下准则：

⑴危害度愈高，可靠性分配值愈高；

⑵无约束条件时，可靠性的分配值允许较高；

⑶复杂程度高，可靠性的分配值应适当降低；

⑷技术难度大，可靠性的分配值应适当降低；

⑸不成熟产品，可靠性的分配值应适当降低；

⑹恶劣环境条件工作的产品，可靠性的分配值应适当降低；

⑺工作时间长的产品，可靠性的分配值应适当降低。

以上准则是从不同的角度，逐一陈述的，即只考虑了但因素。实际分配中，系统所

属产品往往是多因素的，在运用以上准则时要注意综合权衡。

13．什么是串联模型系统？若已知组成系统的n个零件中每个零件的可靠度为R (t)，如何计算串联系统的可靠度？

串联系统可靠性：串联系统是组成系统的所有单元中任一单元失效就会导致整个系统失效的系统。假定各单元是统计独立的，则其可靠性数学模型为：

式中，Ra——系统可靠度；Ri——第i单元可靠度

R=R n(t)

14．什么是并联模型系统？若已知组成系统的n个零件中每个零件的可靠度为R (t)，如何计算并联系统的可靠度？

并联系统可靠性：并联系统是组成系统的所有单元都失效时才失效的系统。假定各单元是统计独立的，则其可靠性数学模型为：

15．正态分布曲线的特点是什么，主要应用在什么方面？

1、集中性：正态曲线的高峰位于正中央，即均数所在的位置；

2、对称性：正态曲线以均数为中心，左右对称，曲线两端永远不与横轴相交；

3、均匀变动性：正态曲线由均数所在处开始，分别向左右两侧逐渐均匀下降；

4、正态分布有两个参数，即均数μ和标准差σ，可记作N（μ，σ）：均数μ决定正态曲线的中心位置；标准差σ决定正态曲线的陡峭或扁平程度。σ越小，曲线越陡峭；σ越大，曲线越扁平；

5、u变换：为了便于描述和应用，常将正态变量作数据转换；

应用 1. 估计频数分布一个服从正态分布的变量只要知道其均数与标准差就可根据公式即可估计任意取值范围内频数比例；

2. 制定参考值范围（1）正态分布法适用于服从正态（或近似正态）分布指标以及可以通过转换后服从正态分布的指标。（2）百分位数法常用于偏态分布的指标。表3-1

中两种方法的单双侧界值都应熟练掌握；

3. 质量控制：为了控制实验中的测量（或实验）误差，常以作为上、下警戒值，以作为上、下控制值。这样做的依据是：正常情况下测量（或实验）误差服从正态分布；

4. 正态分布是许多统计方法的理论基础。检验、方差分析、相关和回归分析等多种统计方法均要求分析的指标服从正态分布。

16．威布尔分布的特点是什么，主要应用在什么方面？

应用：威布尔分布：在可靠性工程中被广泛应用，尤其适用于机电类产品的磨损累计失效的分布形式。由于它可以利用概率纸很容易地推断出它的分布参数，被广泛应用与各种寿命试验的数据处理。

三、计算题

1．现在要用钢板制作一个有盖的长方本储水箱，要求各边长均不超过20厘米，且长度为宽度的2倍，试确定三边长度值，使该储水箱的容积最大，要求其表面积不超过400平方厘米。建立数学模型。

2．要将每根10m 长的钢管截成3m 和4m 长的各100根，要求设计出用料最省的下料方法。试建立其数学模型。（提示：钢管有3种下料方式，即2根3m 和1根4m 、2根4m 和尾料2m 、3根3m 和尾料1m 。）

.解：建立数学模型

取下料方式Ⅰ、Ⅱ和Ⅲ的根数分别为x 1、x 2和x 3，取剩余尾料为目标函数，则数学模型为：

Min F(X)=2x 2+x 3 剩余尾料为最少

s.t. 2x 1+3x 3=100 3m 的根数等于100

x 1+2x 2=100 4m 的根数也等于100

0≤x 1 0≤x 2 0≤x 3

3．有一边长为8cm 的正方形铁皮，在四角剪去相同的小正方形，折成一个无盖盒子，剪去小正方形的边长为多少时铁盒的容积最大。

（1）建立该问题的数学模型。

（2）设初始搜索区间为［a, b ］＝［0，3］，用0．618法计算两步。

.解：（1）数学模型

设剪去小正方形的边长为x,

则体积 V=x （8-2x ）2，应为最大。

（2）第一次迭代a 1=a+0.382(b-a)=1.146, a 2=a+0.618(b-a)=1.854

f 1=37.338, f 2=31.348, f 1>f 2, 新区间[a, a 2]=[0, 1.854],

第二次迭代a 1=a+0.382(b-a)=-0.708, a 2=a+0.618(b-a)=1.146

f 1=-30.691, f 2=37.338, f 1

4．求下列函数的极值点，并判断是极大值点或极小值点。

（1）1212221422)(x x x x x x f --+= 取初始点[]T

X 1,1)0(=

[])()()0(1)0()0(

)1(X f X H X X ?-=-）

（答案： ??

????=24)1(X ）

8422)(1212221-=--+=x x x x x x f 极小值点

841060)(21222121=-++--=x x x x x x x f 极小值点

（海赛（Hessian ）矩阵

设函数y =f (x )=f (x 1,...,x n )在点x 0=(x 10,...,x n 0)的一个邻域内所有二阶偏导数连续，则称下列矩阵H 为f (x )

在x 0点的海赛矩阵.

显然海赛矩阵是对称的，从而它的所有特征根均为实数.

极值存在的充分条件

设f (x )在x 0的一个邻域内所有二阶偏导数连续，且x 0是f (x )的临界点，H 为f (x )在x 0点的海赛矩阵，则

（1）H >0，即H 为正定矩阵

x 0是f (x )的极小点。（2）H <0，即H 为负定矩阵x 0是f (x )的极大点。）

5．某批电子器件有1000个，开始工作至500h 内有100个失效，工作至1000h 共有500个失效，试求该批电子器件工作到500h 和1000h 的可靠度。

答：工作到500h 的失效概率为p(500)=100/1000=0.1

可靠度为：R(500)=1-0.1=0.9

工作到1000h的失效概率为p(1000)=500/1000=0.5

可靠度为:R(1000)=1-0.5=0.5

6．计算一种串、并联系统及混联系统的可靠度。

具体问题具体分析，要根据不同的联接类型求。以下只是原则。

混联系统可靠性：混联系统是由串联和并联混合组成的系统。图13·4-7a为混联系统的可靠性框图，其数学模型可运用串联和并联两种基本模型将系统中一些串联及半联部分简化为等效单元。例如图13·4-7的a可按图中b，c，d的次序依次简化，则

R s1=R1R2R3

R s2=R4R5

R s3=1-(1-R s1)(1-R s2)

R s4=1-(1-R6)(1-R7)

R s=R s3R s4R8

混联系统的两个典型情况为串并联系统（13·4-8a）和并串联系统（13·4-8b）。

串并联系统的数学模型为：

当各单元可靠度都相等，均为R ij=R，且n1=n2=……=n m=n，则

Rs=1-（1-R n）m

一般串并联系统的可靠度，对单元相同的情况，高于并串联系统的可靠度。

串联系统可靠性其可靠性数学模型为

式中，Ra——系统可靠度；Ri——第i单元可靠度

并联系统可靠性：并联系统是组成系统的所有单元都失效时才失效的系统。图13·4-5为并联系统的可靠性框图。假定各单元是统计独立的，则其可靠性数学模型为

式中Ra——系统可靠度Fi——第i单元不可靠度Ri——第i单元可靠度

机械设计题库(含答案)

机械设计---3 一、填空题(每空1分共24分) 1.螺纹的公称直径是指螺纹的大径，螺纹的升角是指螺纹中径处的升角。螺旋的自锁条件为 v γ?≤ 。 2、三角形螺纹的牙型角α＝ 60度，适用于联接，而梯形螺纹的牙型角α＝30度，适用于传动。 3、螺纹联接防松，按其防松原理可分为摩擦防松、机械防松和永久防松。 4、选择普通平键时，键的截面尺寸(b ×h)是根据轴径d 查标准来确定的,普通平键的工作面是侧面。 5、带传动的传动比不宜过大，若传动比过大将使包角变大，从而使带的有效拉力值减小。 6、链传动瞬时传动比是变量，其平均传动比是常数。 7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力相同，材料的许用接触应力不同，工作中产生的齿根弯曲应力不同，材料的许用弯曲应力不同。 8、直齿圆柱齿轮作接触强度计算时取节点处的接触应

力为计算依据，其载荷由一对轮齿承担。 9、对非液体摩擦滑动轴承，为防止轴承过度磨损，应校核p ，为防止轴承温升过高产生胶合,应校核pv 。 10、挠性联抽器按是否具行弹性元件分为无弹性元件挠性联轴器和有弹性元件挠性联轴器两大类。二、单项选择题(每选项1分,共10分) 1.采用螺纹联接时,若被联接件之—厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用 B 。 A螺栓联接；B双头螺柱联接；C螺钉联接。 2.螺纹副在摩擦系数一定时,螺纹的牙型角越大,则 D 。 A. 当量摩擦系数越小，自锁性能越好； B．当量摩擦系数越小，自锁性能越差； C. 当量摩擦系数越大，自锁性能越差； D.当量摩擦系数越大，自锁性能越好； 3、当键联接强度不足时可采用双键。使用两个平键时要求键 D 布置。(1分) A 在同—直线上; B相隔900 ; C．相隔1200；D 相隔1800

现代设计方法复习题1

单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。) 1. f(x)在区间［x 1,x 3］上为单峰函数，x 2为区间中的一点，x 4为利用二次插值法求得的近似极值点，若x 4-x 2＜0,且f(x 4)≥f(x 2)，则新的搜索区间为( D ) A. ［x 1,x 4］ B. ［x 2,x 3］ C. ［x 1,x 2］ D.［x 4,x 3］ 2.对于平面桁架中的杆单元，每个节点在整体坐标系中的位移分量个数为（B ） A1 B2 C3 D4 3.应用四节点等参数单元时，由整体坐标系到自然坐标系单元的映射关系是（C ） A 任意四边形→任意四边形 B 正方形→任意四边形 C 任意四边形→正方形 D 正方形→正方形 4.在任何一个单元内（ D ） A 只有节点符合位移模式 B 只有边界点符合位移模式 C 只有边界点和节点符合位移模式 D 单元内任意点均符合位移模式 4.若强度r 的概率密度函数为f r (r)=λr e r r -λ,则知其分布为（ C ） A 正态分布 B 对数正态分布 C 指数分布 D 威布尔分布 6.标准正态分布的均值和标准离差为（ D ） A μ=1,σ=0 B μ=1,σ=1 C μ=0,σ=0 D μ=0,σ=1 7.若组成系统的诸零件的失效相互独立，但只有某一个零件处于工作状态，当它出现故障后，其它处于待命状态的零件立即转入工作状态。这种系统称为（ C ） A 串联系统 B 工作冗余系统 C 非工作冗余系统 Dr/n 表决系统 8已知方程组5611327121 2x x x x +=+=??? ()()12，用高斯消元法对式(2)进行向前消元一步运算后，结果为（ C ） A. -=245652x B. x x 122373+= C.-=85252x D. -=-243343 2x 9.Powell 修正算法是一种（ D ） A 一维搜索方法 B 处理约束问题的优化方法 C 利用梯度的无约束优化方法 D 不利用梯度的无约束优化方法 10.某产品的寿命服从指数分布，若知其失效率λ=0.002，则该产品的平均寿命为（C ） A.200 B.1000 C.500 D.2000 11.下列优化方法中，不需计算迭代点一阶导数和二阶导数的是（ B ） A 可行方向法 B 复合形法 C DFP 法 D BFGS 法 11.表示机电设备的一般失效曲线(浴盆曲线)中，偶然失效期的失效密度f(t)服从（ B ）

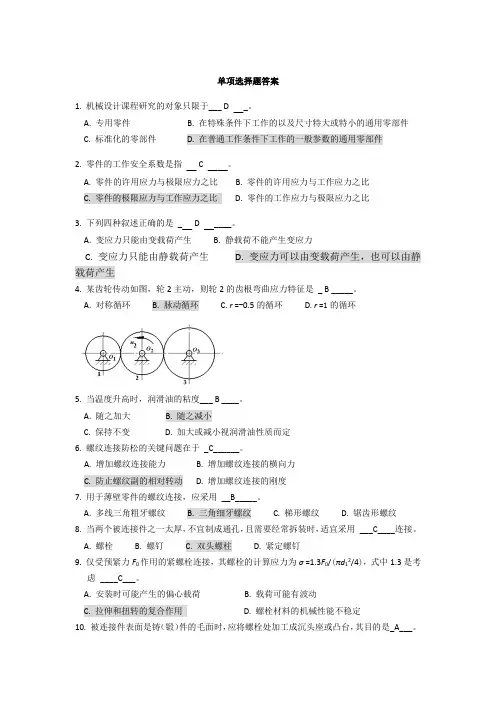

(完整版)机械设计复习题附答案
