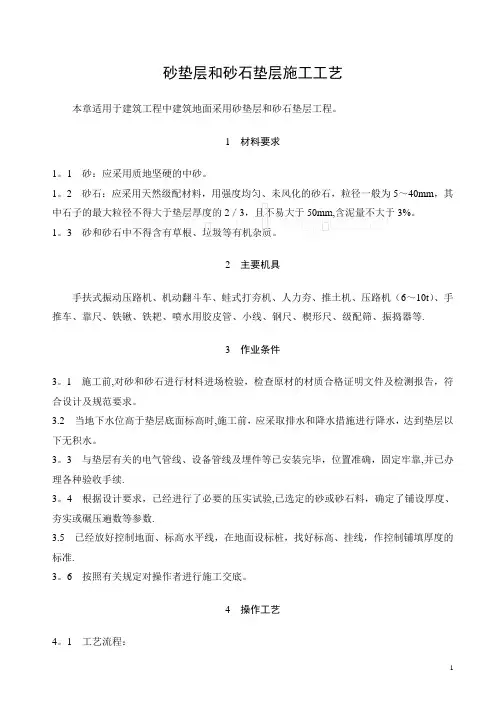

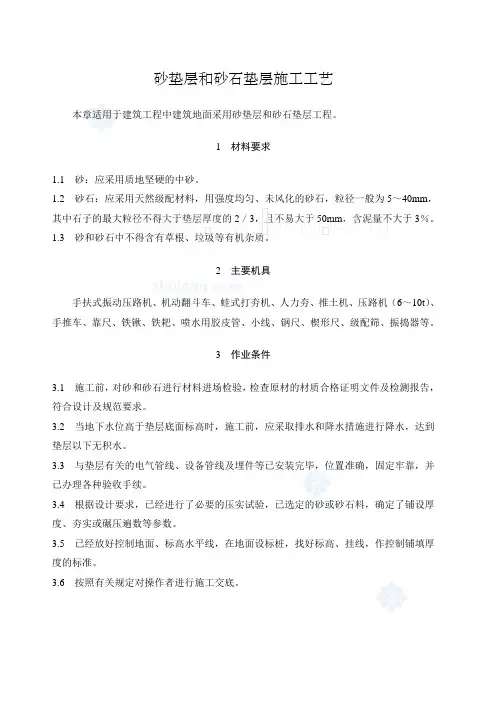

砂垫层和砂石垫层施工工艺
本章适用于建筑工程中建筑地面采用砂垫层和砂石垫层工程。
1 材料要求
1.1 砂：应采用质地坚硬的中砂。
1.2 砂石：应采用天然级配材料，用强度均匀、未风化的砂石，粒径一般为5～40mm，其中石子的最大粒径不得大于垫层厚度的2／3，且不易大于50mm，含泥量不大于3％。
1.3 砂和砂石中不得含有草根、垃圾等有机杂质。
2 主要机具
手扶式振动压路机、机动翻斗车、蛙式打夯机、人力夯、推土机、压路机（6～10t）、手推车、靠尺、铁锹、铁耙、喷水用胶皮管、小线、钢尺、楔形尺、级配筛、振捣器等。
3 作业条件
3.1 施工前，对砂和砂石进行材料进场检验，检查原材的材质合格证明文件及检测报告，符合设计及规范要求。
3.2 当地下水位高于垫层底面标高时，施工前，应采取排水和降水措施进行降水，达到垫层以下无积水。
3.3 与垫层有关的电气管线、设备管线及埋件等已安装完毕，位置准确，固定牢靠，并已办理各种验收手续。
3.4 根据设计要求，已经进行了必要的压实试验，已选定的砂或砂石料，确定了铺设厚度、夯实或碾压遍数等参数。
3.5 已经放好控制地面、标高水平线，在地面设标桩，找好标高、挂线，作控制铺填厚度的标准。
3.6 按照有关规定对操作者进行施工交底。
4 操作工艺
4.1 工艺流程：
4.2 铺设砂或砂石垫层前先检验基土土质，清除松散土、积水、污泥、杂质，并打底夯两遍，使表土密实。
4.3
砂石垫层的厚度一般不宜小于100mm ，铺时按线由一端向另一端分段铺设，摊铺均匀，不得有粗细颗粒分离现象。表面空隙应以粒径为5～25mm 的细砂石填补。 4.4 铺完一段，压实前应洒水使表面保持湿润。小面积房间采用木夯或蛙式打夯机夯实，不少于三遍；大面积宜采用压路机往复碾压其轮距搭接不少于500mm ，边缘和转角处应用人工或蛙式打夯机补夯密实，且碾压不少于四遍，夯实后的砂石垫层表面应平整密实且无松动石子。
4.5 砂垫层厚度不应小于60mm ，铺设同砂石垫层，亦应分层摊铺均匀，洒水湿润后，采用木夯或蛙式打夯机夯实，一夯压半夯。并达到表面平整、无松动为止，高低差不大于20mm ，夯实后的厚度不应大于虚铺厚度的3／4。
4.6 冬期施工温度低于-10℃时不宜施工。施工中使用的砂或砂石料不得含有冻块，要随筛、随拌、随铺、随打、随保温，严格执行接槎、留槎和分层的规定。
4.7 找平与验收，内容为：施工时应分层找平，夯压密实，并设检查员，环刀取样，测定质量密度，下层密实合格后，方可进行上层施工，最后一层压（夯）完成后，表面应拉线找平，标高符合设计要求。对于砂石垫层的环刀取样采取的方法：取一个结实的固体容器，容器高度以低于垫层厚度20～30mm 为宜，测量出其容积V 与重量G ，将其埋入垫层中，待垫层夯实后挖出，去掉容器外的砂石，将容器及其内部砂石再次称重得G ′，密度=
V
G G '-。 4.8 分段施工时，接头处应做斜槎，上下层接头要错500～1000mm 。
4.9 铺筑厚度：当采用压路机压实时为250～350mm ，采用轻型机械压实时为150～200mm ，采用振捣器振实时，以振捣深度为宜。
4.10 夯实后的砂或砂石垫层都需做干密度试验，合格并由工长签认报告单后方可进行下道工序。
5 质量标准
5.1 主控项目：
1 砂和砂石不得含有草根等有机杂质；砂应采用中砂；石子最大粒径不得大于垫层厚度
的2／3。
检验方法：观察检查和检查材质合格证明文件及检测报告。
2 砂垫层和砂石垫层的干密度（或贯入度）应符合设计要求。
检验方法：观察检查和检查试验记录。
5.2 一般项目：
1 表面不应有砂窝、石堆等质量缺陷。
检验方法：观察检查。
2 砂垫层和砂石垫层表面的允许偏差应符合本规范表5.2的规定。
检验方法：应按本标准表5.2中的检验方法检验。
表5.2
6 成品保护
6.1 在已铺设的垫层上，不得用锤击的方法进行石料和砖料加工。
6.2 垫层铺设后应尽快进行面层施工，防止长期暴露、行车、走人，造成松动。
6.3 做好垫层周围的排水措施，防止受雨水浸泡造成下陷。
6.4 紧靠已铺好的垫层部位，不得随意挖坑进行其他作业。
6.5 冬期施工，因垫层较薄，在做面层前，应有防止基土受冻措
施。
7 应注意的问题
7.1 砂、砂石垫层施工，基土必须平整、坚实、均匀；局部松软土应清除，用同类土分层回填夯实；管道下部应按要求回填土夯实；基土表面应避免受水浸润，基土表面与砂、砂石之间应先铺一层5～25mm 砂石或粗砂层作砂框，以防局部土下陷或软弱土层挤入砂或砂石空隙中而使垫层破坏。
7.2 垫层铺设时每层厚度宜一次铺设，不得在夯压后再行补填或铲削。 7.3
夯压完的垫层如遇雨水浸泡基土或行驶车辆振动造成松动，应在排除积水和整平后，造成地面开裂、重新夯压密实。
7.4 垫层铺设使用的砂、砂石粒径、级配应符合要求，摊铺厚度必须均匀一致，以防止厚薄不均、密实度不一致，而造成不均匀变形破坏。
目录 一、编制依据 二、工程概况 三、总体部署 四、施工工艺及流程 五、各项管理措施 六、成品保护
一、编制依据 1、现场实际情况 2、工程施工图纸 3、《建筑地基基础工程施工质量验收规范》（GB50202-2002） 4、《建筑工程施工质量验收统一标准》（GB50300-2001） 5、《建筑机械使用安全技术规程》（JGJ33-2001） 6、《施工现场临时用电安全技术规范》（JGJ46-88） 二、工程概况 1、基本概况 1）项目名称：XX片区棚户区（危旧房）改造1、2#住宅楼 2）建设地点：XX，南韩广场南侧 3）建设单位：XX房地产开发有限责任公司 2、建设规模 建筑面积： 1#楼：33189.87㎡；2#楼：30167.97㎡。 建筑层数和建筑高度：1#楼：地下三层，地上三十二层。建筑高度为98米；2#楼：地下二层，地上三十二层。建筑高度为96.84米； 设计使用年限：50年。 三、总体部署 地下车库及商铺部分按设计要求需进行借土换填，经建设，监理，设计，等有关人员进行了地基土层验收，同意进行地基砂石换填工序，现就地基换填编制施工方案。 1.工程情况：本工程地下车库及商铺基础垫层下1米采用砂石换填，分层回填夯实，压实系数≧0.97，外扩范围为基础垫层外边缘分别外扩800mm。
2. 材料机具准备： 2.1.1. 天然砂石级配：采用现场的毛砂、砾砂、卵石。 2.1.2. 卵石最大粒径不得大于50mm。 2.1.3 主要机具：装载机、压路机（6～10t）、挖掘机、手推车、平头铁锹、小线、钢尺、水准仪等。 2.2 作业条件： 2.2.1 设置控制铺筑厚度的标志，采用木桩和钢筋桩来控制每层铺筑高程，每层铺筑控制在300mm以内。 2.2.2 铺筑前，组织有关人员共同验槽（包括轴线尺寸、水平标高、地质情况等），并办理了隐蔽工程验收记录。 2.2.3 检查基槽的边坡是否稳定，并清除基底上的浮土和积水。 四施工工艺及流程 1 施工工序：清理基底→检验基槽岩土性状→先分铺毛砂，每层30cm,→再分层压实夯实（共计1000mm)→检验密实度检查验收。 2 分层铺筑砂石 2.l 铺筑砂石的每层厚度，一般不超过30cm，分层厚度用样桩控制。选用压路机压实的方法。采用6～10t的压路机碾压，碾压到密实程度符合设计要求为止。 2.2 分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.5～1.0m，并应充分压实。 2.3 如发现砂窝或卵石成堆现象，应将该处砂子或卵石挖出，重新回填碾压。
护坡砂石垫层施工方案 1.1 概述 本工程护坡砂石垫层工程量为1443.02 m3。 1.2 施工准备 1.2.1材料要求 （1）砂 宜用颗粒级配良好、质地坚硬的中砂或粗砂，当用细砂、粉砂时，应掺加粒径20～50mm的卵石（或碎石），但要分布均匀。砂中不得含有杂草、树根等有机杂质，含泥量应小于5%，兼作排水垫层时，含泥量不得超过3%。 （2）砂砾石 自然级配的砂砾石（或卵石、碎石）混合物，粒级应在50mm以下，其含量应在50%以内（宜为30%），不得含有植物残体、垃圾等杂物，含泥量小于5%。 1.2.2 主要机具设备 （1）机械设备有： ---拌和机械：轮胎式装载机； ---运输机械：装载机装运和机动翻斗车转运； ---夯实机械；木夯；平板振动器。 （2）主要工具 铁锹、铁耙、喷水胶管、洒水壶、铁筛、手推胶轮车、2m靠尺等。 1. 2.2 作业条件： （1）设置控制铺筑厚度的标志，如水平标准木桩或标高桩，或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木橛。
（2 ）在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或降低地下水位的措施，使基坑（槽）保持无水状态。 （3）铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况，如有无孔洞、沟、井、墓穴等。应在未做地基前处理完毕并办理隐检手续。 （4 ）检查基槽（坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水。 1.3 施工工艺 1.3.1 工艺流程 检验砂石质量→分层铺筑砂石→洒水→夯实或碾压→找平验 收 1.3.2 操作工艺 （1）检验砂石质量 对级配砂石进行技术鉴定，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。 （2）分层铺筑砂石 1）铺筑砂石的每层厚度，一般为15～20cm，不宜超过30cm，分层厚度可用样桩控制。视不同条件，可选用夯实或压实的方法。大面积的砂石垫层，铺筑厚度可达35cm，宜采用6～10t的压路机碾压。 2）砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。 3）分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.5～1.0m，并应充分压（夯）实。 4）铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。 （4）洒水 铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以
砂石回填施工方案 工程概况: 现场底标高566.890，筏板垫层底标高569.790。沙石回填高度2900㎜ 编制依据： 1. 2. 施工部署: 1． 材料选择及质量要求: 级配砂石：采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石、同时掺入一定数量的碎石或卵石，其掺量应符合设计要求。颗粒级配应良好。级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。用做排水固结地基时，含泥量不宜超过3％。碎石或卵石最大粒径不得大于垫层或虚铺厚度的2/3，并不宜大于50mm 。 质量要求：分层厚度虚铺不大于300㎜，填至筏板垫层底标高569.790，共分10层，每层厚度290㎜。压实系数不小于0.94。 2． 施工准备： 机具准备： （1）装运土方机械有：自卸汽车、装载机、挖掘机。 （2）辗压机械有：振动辗 （3）一般工具有：蛙式打夯机、手推车、铁锹（平头及尖头两种）、2m 钢卷尺、20＃铅丝、胶皮管等。 作业条件 回填前，应对填方基底和已完工程进行检查和中间验收，合格后要作好记录及验收手续。施工前，做好水平高程标志的布置。每10m 标记标准高程点。 3． 施工方法 1.工艺流程： 2.. 3. 分层铺筑砂石 3.130cm ，分层厚度用样桩控制。选用10t 的压路机碾压。 3.2 砂和砂石地基底面铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭搓处应注意压（夯）实。施工应按先深后浅的顺序进行。
3.3分段施工时，接搓处应做成斜坡，每层接岔处的水平距离应错开1.0m，并应充分压（夯）实。 3.4 铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。 3.5 洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8％～12％。 3.6碾压；碾压的遍数采用压路机往复碾压，一般碾压不少于4 遍，其轮距搭接不小于50cm.边缘和转角处应用人工或蛙式打夯机补夯密实。 3.7找平和验收： 3.7.1 施工时应分层找平，夯压密实，并应设置纯砂检查点，用200cm3的环刀取样，测定干砂的质量密度。下层密实度合格后，方可进行上层施工。用贯入法测定质量时，用贯入仪、钢筋或钢叉等以贯人度进行检查，小于试验所确定的贯入度为合格。每层取点10个 3.6.2 最后一层压（夯）完成后，表面应拉线找平，符合设计规定的标高。 4．质量要求： 厚度及压实遍数要求： 填土每层的铺土厚度和压实遍数 回填土必须按规定分层夯压密实。取样测定压实后土的干土质量密度，其合格率不应小于90％；不合格干土质量密度的最低值与设计值的差，不应大于0．08g／m３，且不应集中。环刀法取样的方法及数量应符合规定。 允许偏差项目 回填土工程允许偏差
东港佳苑（社区）31#楼 砂 石 垫 层 施 工 方 案 编制单位：河南恒远建设工程有限公司编制人：弋振五 审核人：邓顺红 审批人：李世民 编制时间：二0一五年七月
目录 1、工程概况............................................................ .. (1) 2、施工准备............................................................ .. (1) 3、操作工艺...................................................................... (2) 4、质量标准...................................................................... (3) 5、成品保护............................................................ .. (4) 6、应注意的质量问题................................................................................. .......................................,,.4
一、工程概况： ：工程名称：东港佳苑社区工程 ：建设地点：工程位于运城市空港南区房子村。东临风机厂，西靠水泥添加剂厂，南靠房子村村道、北挨村民生活区。 ：建设单位：山西乾得龙房地产开发有限公司。 ：监理单位：山西春润达施工管理有限公司。 ：设计单位：山西豪士建筑设计有限公司。 ：本工程是运城市空港区东港佳苑（社区）31#楼，框架剪力墙结构，地上十八层，地下二层。建筑面积平米。耐火等级一级，抗震设防烈度7度，基础采用筏板基础，钢筋级别主要有HPB300、HRB335、HRB400，总钢筋用量约为350吨，平米含钢量40kg，钢筋连接形式: 竖向钢筋：≥12的钢筋采用电渣压力焊。＜12的钢筋采用绑扎搭接，横向钢筋：采用闪光对焊、搭接焊或绑扎搭接，HPB235钢筋采用E43焊条，HRB335钢筋采用E50焊条。 本工程对抗震等级为一、二级的框架梁、柱用筋，提出了三点要求，如下： 纵向受力钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于； 钢筋屈服强度实测值与强度标准值的比值不应小于； 钢筋在最大拉力的总伸长率实测值不应小于9%。 二、施工准备： 1、材料及主要机具： 1）天然级配砂石或人工及配砂石：宜采用质地坚硬的中砂、粗砂、砾砂
西安微电子技术研究所 太白南路108、109#高层住宅楼及锅炉房建安工程砂石垫层施工方案 编制人： 审核人： 批准人： 陕西省第三建筑工程公司 二O一O年五月十日
目录 1. 施工准备 (2) 1.1 技术准备 (2) 1.2 物资准备 (2) 1.3 施工机具准备 (2) 1.4 作业条件准备 (3) 2. 施工工艺 (3) 2.1 施工工艺流程 (3) 2.2 操作要求 (4) 2.3 季节性施工要求 (6) 3 质量控制标准 (6) 3.1 主控项目 (6) 3.2 一般项目 (6) 3.3 其他质量控制要求 (7) 4 产品防护 (7) 5 环境因素和危险源控制措施 (7) 5.1 环境因素控制措施 (7) 5.2 危险源控制措施 (8) 6 质量记录.................................................................... 错误!未定义书签。
砂石垫层施工方案 1. 施工准备 1.1 技术准备 1.1.1 根据设计要求选用砂或砂石材料，经试验检验材料的颗粒级配、有机质含量、含泥量等，确定混合填料的配合比。 1.1.2 施工前应根据工程特点、设计要求的压实系数、填料种类、施工条件等，进行必要的压实试验，确定砂石料含水量控制范围、摊铺厚度和夯实或碾压遍数、机械碾压速度等参数。根据现场条件确定施工方法。 1.1.3 向施工人员进行技术、质量、环保、文明施工交底。 1.2 物资准备 1.2.1 天然级配砂石：宜采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石、石屑等，有机物含量不超过5%、含泥量应小于5%，颗粒级配应良好。 1.2.2 级配砂石材料：不得含有草根、树叶、塑料袋等有机杂物、植物残体及垃圾。用作排水固结地基时，含泥量不宜超过3%。碎石或卵石最大粒径不得大于垫层或虚铺厚度的2/3，并不宜大于50mm。 1.3 施工机具准备 1.3.1 施工机械 振动式压路机、装载机、蛙式夯、立式夯等。 1.3.2工具用具 平头铁锹、铁耙、喷水用胶管、小线或细铅丝。 1.3.3监测装置
砂卵石垫层施工方案 1.施工范围:整个基坑满堂铺设.（夯实法）。 2.施工准备： 2.1材料及主要机具： 2.1.1人工级配卵石：中砂、卵石。. 2.1.2级配卵石材料，含泥量不宜超过3%。碎石粒径不得犬于 30mm o 2.1.3主要机具：压路机、手推车、平头铁锹、喷水用胶管、 2m靠尺、小线或细铅丝、钢尺等。 2.2作业条件： 2.2.1设置控制铺筑厚度的标志:水平标准木桩或标高桩。 2.2.2铺筑前应在未做地基前处理完毕并办理隐检手续。 2.2.3检查基坑边坡是否稳定，并清除基底上的浮土和积水。 3.操作工艺： 3.1工艺流程： 检验卵石质量一分层铺筑卵石（砂）—碾压 3.2对级配砂卵石进行技术鉴定，如是人工级配砂卵石，应将 砂卵石拌合均匀，其质量均应达到设计要求或规范的规定。 3.3铺筑砂卵石 3.3.1卵石地基底面宜铺设在同一标高上，如深度不同时，基土面
挖成斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。 3.3. 2分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.5?1.0m,并应充分压（夯）实。 3.3.4铺筑的卵石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂了或石了挖出，分别填入级配好的卵石。 3.4洒水：铺筑级配卵石在夯实前，应根据其干湿程度和气候条件，适当地洒水以保持卵石的最佳含水量，一般为8%?12%。 3. 5夯实的遍数由现场确定。边缘和转角处应用人工补夯密实。 3.6找平和验收: 3.6.1施工时应按控制标高桩找平，夯压密实，并应设置纯砂 检查点。 3.6.2压（夯）完成后，表面应拉线找平，并且要符合设计规 定的标制。 4.质量标准: 4.1保证项目: 4.1.1基底土质必须符合设计要求。 4.1.2 纯砂检查点的干砂质量密度，必须符合设汁要求和施工规范的规怎。 4.2基本项目： 4. 2. 1级配卵石的配料正确，拌合均匀，虚铺厚度符合规定，
第三章砂垫层和砂石垫层 1适用范围： 本标准适用于建筑地面工程（含室外散水、明沟、踏步、台阶和坡道等附属工程）中的砂垫层和砂石垫层工程。 2材料要求： 2.1砂和天然砂石中不得含有草根等有机杂质，冬期施工时不得含有冰冻块。 2.2砂石宜选用级配良好的材料，石子的最大粒径不得大于垫层厚度的2/3，且不宜大于50mm，砂、石含泥量不大于3％。 3主要机具（工具）: 3.1主要机具:蛙式打夯机、表面振动器、插入式振捣器、推土机、压路机（6-10t）、机动翻斗车等。 3.2主要工具: 人力夯、手推车、平头铁锹、喷水用胶管、2m靠尺、小线或细铁丝、钢尺等。4作业条件： 4.1回填前，应作好相应的检查验收，并办好隐检手续。 4.2根据砂、石料情况，确定砂石垫层的砂石级配，使之符合设计要求。 4.3采取排水或降低地下水位的措施，使基坑（槽）保持无积水状态。 4.4设置控制铺筑厚度的标志，如水平木撅或标高桩，或在固定边坡（墙）上钉上水平木撅或弹上水平线。 5施工工艺： 5.1工艺流程 处理基层表面→级配砂石→分层铺筑砂石→洒水→夯实、振实或碾压→找平验收。5.2操作工艺: 5.2.1基层表面处理：将基层表面的浮土和杂物清除干净，原有基层表面应平整。 5.2.2级配砂石：按配比将砂石拌合均匀，达到要求。 5.2.3分层铺筑砂石： 铺筑砂和砂石的每层厚度，一般为150-200mm，不宜超过300mm。虚铺厚度视夯实或 砂和砂石垫层底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步或斜坡形，搭接处应注意压实，施工时按先深后浅的顺序进行。
分段施工时，接头处应做成斜坡，每层错开0.5-1.0m，并应充分压实。 铺筑的砂石应级配均匀，不应有粗细颗粒分离现象。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。 5.2.4洒水 铺筑砂和级配砂石在振实或夯实碾压前应根据其干湿程度和气候条件，适当洒水以保持最佳含水量（表面振捣器振实时，最佳含水量为15％－20％；插入振捣器振实砂垫层时，最佳含水量为饱和；用木夯或机械夯夯实和用压路机碾时，最佳含水量为8％－12％）。5.2.5夯实、振实或碾压 表面振捣器振实时，要使振动器往返振捣，振捣遍数由现场试验确定（一般不少于3次）。插入式振捣器振实时，插入间距应根据振捣器振幅大小决定，振完后所留孔洞要用砂填塞，振捣次数由现场试验确定。 用人力夯或蛙式打夯机时，应保持落距为400-500mm，一夯压半夯全面夯实，一般不少于3遍。 采用压路机往复碾压，一般碾压不小于四遍，其轮迹搭接不小于500mm，边缘和转角用人工或蛙式打夯机补夯密实，夯（振）或碾压必须密实，至不松动为止，并符合密实度要求。 5.2.6找平和验收 施工时应分层找平，夯压密实，并应进行密实度检测或采用小型锤击贯入度检测等其它办法。下层密实度经检验合格后方可进行上层施工。 最后一层夯、振、压密实后，表面拉线找平（地面有坡度要求时应根据地面坡度找出垫层顶面坡度）。 6应注意的质量问题： 6.1大面积下沉：原因是未严格按要求施工，分层过厚，碾压、振捣、夯击遍数不够，洒水不足等。 6.2局部下沉：边缘和转角处夯压不实，留接槎未按规定搭接和夯实。 6.3级配不良：应配专人及时处理砂窝、石堆等问题，做到砂石级配良好。 6.4密实度不符合要求：应分层检查砂和砂石垫层的质量，每层纯砂检查点的密实度必须符合要求，否则不能进行上层的施工。 6.5砂垫层厚度不应小于60mm，砂石垫层厚度不应小于100mm，冻结的天然砂石不能使用。7成品保护： 7.1回填房心及管沟时，为防止管道中心线位移或损坏管道，应用人工先在管子两侧回填夯实，并应由管道两边同时进行，直到管道0.5m以上时，在不损坏管道的条件下，方可采用蛙式打夯机夯实。在抹带接口处、防腐绝缘层或电缆周围，应回填细粒料。墙体两侧应对称回填。
泸州职业技术学院 建筑工程系 ××××房建工程砂石换填地基 施 工 方 案 专业 班级 姓名 指导教师 二〇一二年三月十九日
目录 第一章编制依据 (1) 第二章工程概况 (1) 第三章软土地层开挖施工方法 (1) 3.1软土基坑人工边坡形式 (1) 3.2换填地层和深度的确定 (1) 3.3软土基坑几何尺寸的确定 (2) 3.3.1 换填砂石层的厚度 (2) 3.3.2 换填砂石层底的宽、长度 (2) 3.3.3 软土基坑底的几何尺寸 (2) 3.3.4 软土基坑上口几何尺寸 (2) 3.4软土基坑的土方开挖量计算 (3) 3.5开挖方法及开挖施工机具 (3) 3.6基坑放线 (3) 3.7基坑验槽 (3) 第四章砂石土料的开挖施工方法 (3) 4.1砂石土料需要量 (4) 4.2挖掘机具 (4) 第五章换土层回填施工方法 (5) 5.1压实方法及压实机械 (5) 5.2压实施工 (5)
第六章施工安全 (5) 第七章施工进度 (6) 第八章准备工作 (6) 第九章质量要求与控制 (7) 第十章环境保护措施 (8)
××××房建工程砂石换填地基施工方案 第一章编制依据 《混凝土结构工程施工质量验收规范》（GB 50204-2002） 地质勘察报告 《建筑地基基础工程施工质量验收规范》（GB50202-2002） 《混凝土泵送施工技术规程》JGJ/T 10-95 《建筑地基处理技术规范》（JGJ79-2002） 《国家建设标准设计图集》（03G101-1） 《建筑机械使用安全技术规程》（JGJ33-2001） 第二章工程概况 第三章软土地层开挖施工方法 3.1 软土基坑人工边坡形式 因该被开挖地层为杂填土和粉土，主要是杂填土，因此采取放坡开挖，不作支护。 3.2 换填地层和深度的确定 本工程的建筑物高度不等，建筑荷载大小不同，建筑荷载传至基底的压力约1500Kpa－3000Kpa，按最大荷载设计。 根据地层承载力情况和地层自身的性质情况，拟将杂填土换出，即将其开挖后，回填砂石土层，并碾压密实，形成人工地基。同时考

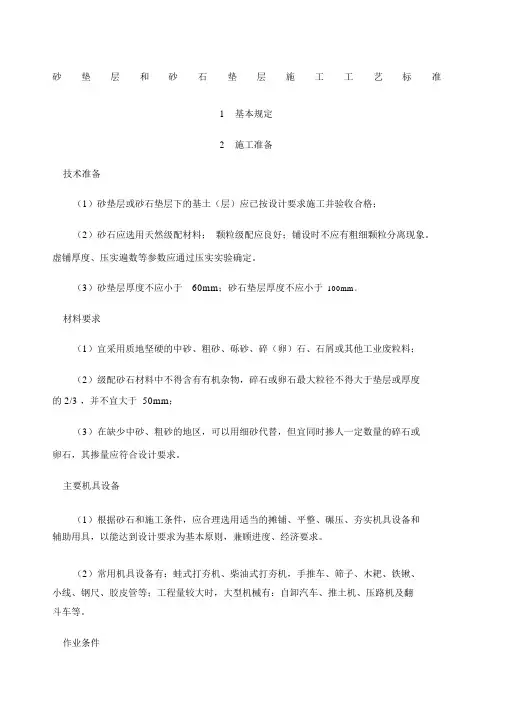

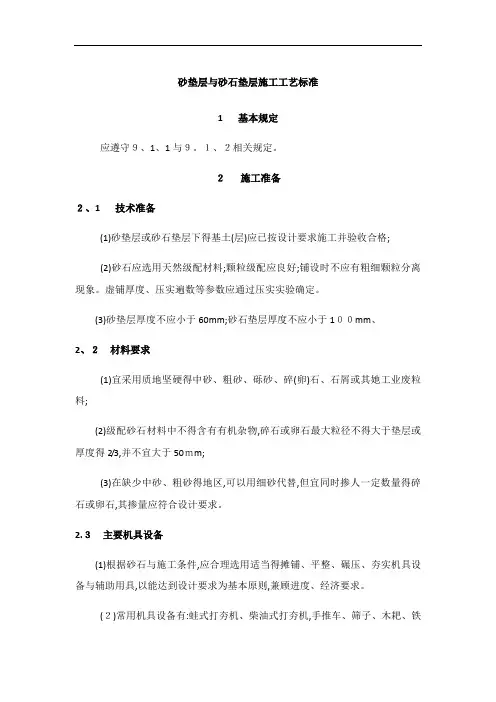

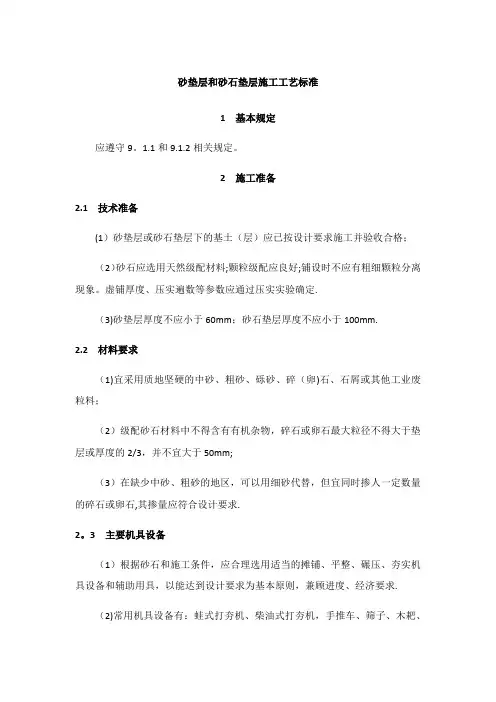

砂垫层和砂石垫层施工工艺标准 1 基本规定 2 施工准备 2.1 技术准备 （1）砂垫层或砂石垫层下的基土（层）应已按设计要求施工并验收合格； （2）砂石应选用天然级配材料；颗粒级配应良好；铺设时不应有粗细颗粒分离现象。虚铺厚度、压实遍数等参数应通过压实实验确定。 （3）砂垫层厚度不应小于60mm；砂石垫层厚度不应小于100mm。 2.2 材料要求 （1）宜采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石、石屑或其他工业废粒料； （2）级配砂石材料中不得含有有机杂物，碎石或卵石最大粒径不得大于垫层或厚度的2/3，并不宜大于50mm； （3）在缺少中砂、粗砂的地区，可以用细砂代替，但宜同时掺人一定数量的碎石或卵石，其掺量应符合设计要求。 2.3 主要机具设备 （1）根据砂石和施工条件，应合理选用适当的摊铺、平整、碾压、夯实机具设备和辅助用具，以能达到设计要求为基本原则，兼顾进度、经济要求。 （2）常用机具设备有：蛙式打夯机、柴油式打夯机，手推车、筛子、木耙、铁锹、小线、钢尺、胶皮管等；工程量较大时，大型机械有：自卸汽车、推土机、压路机及翻斗车等。 2.4 作业条件 （1）填砂石前应对所覆盖的隐蔽工程进行验收且合格，并进行隐检会签。 （2）施工前，应做好水平标志，以控制填土的高度和厚度，可采用立桩、
