XXXXXX大学
电子技术课程设计报告
题目：数字篮球计分器电路设计
学年：2012-2013学期：第一学期
专业：自动化班级：1002
学号：XXXXXXXXX 姓名：XXXX
指导教师及职称：XXXX
讲师
时间：2012年10月15日-2012年10月19日
XXXXXX学院
设计课题题目：数字篮球计分器电路设计
一、同组成员：XXX XXX XX XXX 组长：XXXX
二、设计任务与要求
1．分别记录两队得分情况；
2．进球得分加2分或3分，罚球进球得分加1分；
3．纠正错判得分减3分、2分或1分；
4．分别用三个数码管显示器记录两队的得分情况；
功能描述：
1、加分功能，当按下相应的按键开关S1、S
2、S3时，分别可以进行加1、2、3分；
2、减分功能，当将加减分置换开关S4拨到减分档时，按下开关S1、S2、S3，可以进行减分操作；
3、清零功能，当按下S0时，可以将积分清为零。
二、电路原理分析与方案设计
据篮球比赛情况，有得1、2、3分的情况，还有减分的情况，电路要具有加、减分显示的功能。用三片四位二进制加法计数器74LS160组成二、三进制计数器，控制加2、3分的计数脉冲，3片十进制可逆计数器74LS192组成的加、减分计数器用于总分累加，最多可计999。译码器显示器用于显示分数。
方案设计：
1．总体设计思路（含电路原理框图）：
电路的核心模块是加减分和累加积分电路的设计，我们采用的总体方案是，

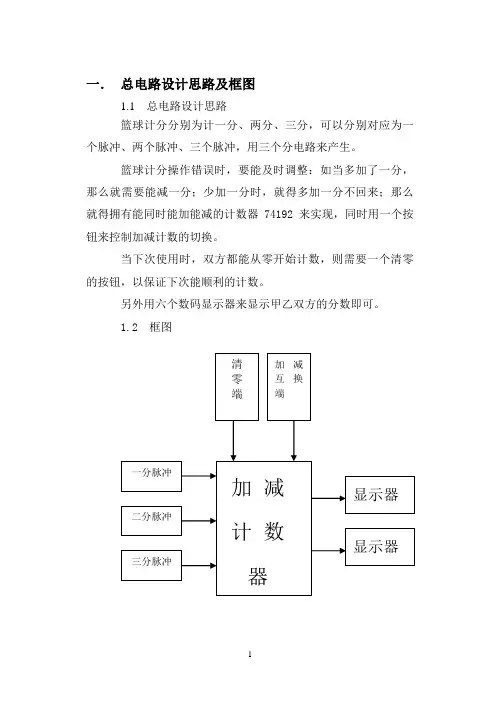

用时钟信号电路产生的脉冲信号给加减分电路提供时钟信号，之后将加减分电路发出的信号接到累加器上进行总分的累加，然后在数码显示电路上显示出来。 电路的原理框图如下图所示：
鉴于电路可以分为多个模块，因此我们将设计任务分配到每一位组员如下：
1. XXX: 脉冲电路设计与总体电路设计
2. XXX
：总体电路设计与脉冲电路设计 3. XXX ：译码器设计与部分电路仿真
4. XXX ：计数器设计与总体电路仿真
5. XXX ：控制电路设计与资料查阅
6. XXX ：控制电路设计与实验报告整理 2.
主要元件介绍
(1) 二进制加法计数器
74LS160
74LS160 引脚图
①管脚图介绍：
74LS160 为可预置的十进制同步计数器其管脚图如图所示RCO 进位输出端
ENP 计数控制端
ENT 计数控制端
A-D 输入端
QA-QD 输出端
CLK 时钟输入端
CLR 异步清零端,低电平有效
LOAD 同步并行置入端,低电平有效
②工作方式选择表：
(2) 十进制可逆计数器74LS192引脚图管脚及功能表
74LS192是同步十进制可逆计数器，它具有双时钟输入，并具有清除和置数等功能，其引脚排列及逻辑符号如图所示：
74LS192的引脚排列及逻辑符号
74LS192的引脚说明：
PL为置数端
CPu为加计数端
CPD为减计数端
为非同步进位输出端
为非同步借位输出端在
P0-P3为计数器输入端
为清除端
Q0-Q3 为数据输出端。
其功能表如下：
74LS192的功能表
(3) 七段显示器
半导体数码管是由七段发光二极管组成，简称LED 。共阴共阳的判断： 可以假设它是共阳的，那么任一段串入一个100欧姆电阻到5V,相应段就会被点亮；否则为共阴的数码管。
输入 输出 MR P3 P
2 P
1 P0 Q
3 Q
2 Q
1 Q
0 1
×
×
×
× × × × 0 0
0 0
0 0 × × d c b a d c b a
0 1 1 × × × × 加计数
0 1 1 × × × × 减计数
七段显示器
三、具体电路的设计
1、计分部分
设计要求记分部分包括加减两部分，故考虑双时钟输入的十进制计数器74LS192。74LS192是同步十进制可逆计数器，为双时钟输入，具有同步清零和同步置数等功能，具体功能表如下：
