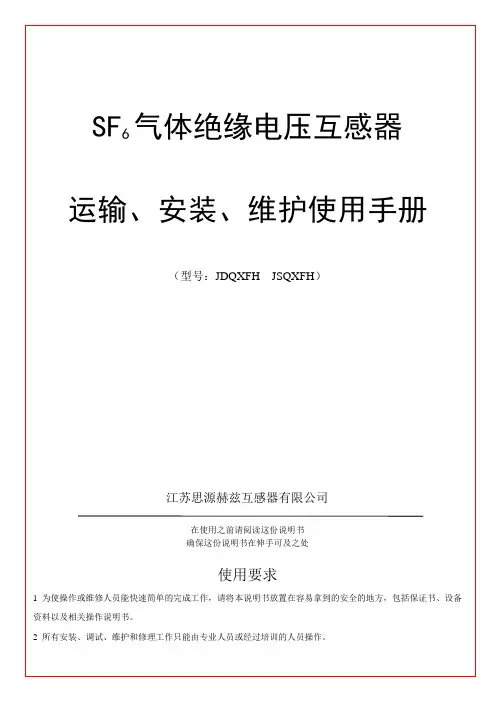

江苏思源赫兹互感器有限公司
运输、安装、维护使用手册
0SY.412.002SM
江苏思源赫兹互感器有限公司发布
图1 LVQB-110W3产品示意图图2 LVQB（T）-220W3产品示意图使用条件
2.2.1环境温度
最高气温+45 ℃
110kV产品木包装箱吊装示意图220kV产品木包装箱吊装示意图
产品钢支架包装箱吊装示意图
图3
图7拆装密度继电器示意图
一次导电杆的串并联连接法按一次端子板上的一次换接说明牌进行换接。
9、图10显示如何由一次换接改变互感器的变比。
P1侧
电流互感器预防性试验○b
表6 倒置式SF
附录
250μL/L（20℃）------交接试验时SF6气体允许含水量—温度曲线 500μL/L（20℃）----- 运行中SF6气体允许含水量—温度曲线
图11 水分含量与温度关系曲线图
质量标准○b
表7 SF
互感器事业部作业指导书 电压互感器二次线绕制作业指导书 电流互感器二次线绕制作业指导书 电压互感器一次线绕制作业指导书 电流互感器一次线绕制作业指导书 焊接作业指导书 模具安装作业指导书 环氧浇注作业指导书 硅橡胶浇注作业指导书 环氧浇注产品后整理作业指导书 环氧浇注设备操作规范 环氧浇注产品固化操作规范 气焊工安全操作规范 绕线机安全操作规范 铜焊机安全操作规范 硅橡胶浇注设备安全操作规范 货运电梯安全操作规范 原材料检验规范 成品出厂检验标准 互感器事业部作业指导书 电压互感器二次线绕制作业指导书 电流互感器二次线绕制作业指导书 电压互感器一次线绕制作业指导书 电流互感器一次线绕制作业指导书 焊接作业指导书 环氧树脂浇注用模具安装作业指导书 1.目的：做好绕组固定工作，保证绕组在模具型腔内牢固，绝缘距离符合要求。 2.工装设备：开口扳手，铁锤，十字改锥，直尺，脱模剂，腻子粉，等。 3.作业条件：绕组完成包扎与焊接。模具型腔内部刷好脱模剂。 4.作业步骤： a)根据不同的产品，确定安装步骤，领取使用的材料与安装具。 b)有固定夹件产品，要先把夹件牢固固定安装在模具上，螺栓与螺母在固定时，用硅 油在连接处润滑，并用锁母把安装孔螺母锁紧。 c)无固定夹件绕组，按照出线线端在P2侧规则，要先把接线板固定好，锁母大小与 螺栓孔大小一致。 d)把固定好接线板的模具，固定在模具的边模上注意上下左右的相对距离，对于35kV 产品，最小距离不小于20mm，10kV产品最小距离不小于10mm。 e)采用吊装方式作业的产品，吊装过程中要用白布带固定牢固，不能出现松动，对于 铁芯较重产品，可以加大白布带的用量。 f)有定位销、定位孔的模具，在合模的过程中，要确保不能出现错位合模与强制合模 现象。 g)检查一次绕组对模具、二次绕组之间的距离，10Kv产品，不应低于10mm，35KV 产品不应低于20mm，且一次绕组相对模具处于中心位置。 h)根据不同的出线情况，选取不同的二次出线板，对二次端子进行固定，螺栓加用锁
省煤器入口、出口导管及连接管安装焊接作业指导书 1.工程概况及工程量 电厂续建工程安装一台HG-220/9.8-YM10型锅炉。本作业指导书适用于该工程省煤器入口、出口导管及连接管安装焊接施工。焊接方法为手工钨极氩弧焊打底，手工电弧焊盖面。工程量详见下表： 2.工程项目作业进度要求 配合安装进度。 3. 工程项目作业准备工作及条件 3.1 参加施工作业人员的资格及要求 3.1.1焊工必须经《焊工技术考核规程》DL/T679-1999及劳动人事部《锅炉压力容器焊工考试规则》考核，取得相应项目合格的I类焊工。 3.1.2 焊工应有良好的工艺作风，严格按照给定的焊接工艺和焊接技术措施进行施焊。并认真实行质量自检。 3.1.3参加作业的焊工施焊前必须认真熟悉本作业指导书,凡遇与本作业指导书要求不符时,焊工应拒绝施焊。当出现重大质量问题时，报告有关人员，不得自行处理。 3.1.4 合格焊工不得担任超越其合格项目的焊接工作。 3.2施工作业环境要求
3.2.1焊接场所允许最低环境温度如下: 低碳钢:-20℃ 3.2.2焊接场所应采取有效的防雨、雪、防风、防寒等措施。 3.2.3施工处有足够的施工照明。 3.3施工前的准备及要求 3.3.1施工前要有作业指导书,并做好技术措施和安全措施交底工作。 3.3.2焊接材料: 焊条、焊丝、钨棒、氩气的质量应符合国家标准，焊条、焊丝有制造厂的质量合格证，焊条、焊丝使用前应清除表层及端面油、锈、及杂物，露出金属光泽，氩气纯度不低于99.95%,钨棒采用铈钨极，规格为φ2.5mm。 3.3.3坡口加工:按设计图纸要求加工,坡口处母材无裂纹,重皮,损伤及毛刺等缺陷;坡口表面、内外壁10～15mm范围内清除油、锈、垢及杂物，露出金属光泽。 3.3.4对接管口端面应与管子中心线垂直,其偏斜度Δf不得超过1mm。 3.3.5焊件对口时一般应做到内壁齐平,如有错口,其错口值不应超过壁厚的10%。 3.3.6焊口局部间隙过大时,应设法修整到规定尺寸,严禁在间隙内加填塞物。 3.3.7焊接组装时应将待焊工件垫置牢固,以防止在焊接过程中产生变形和附加应力。 3.3.8禁止用强力对口和热膨胀法对口,以防引起附加应力。 3.3.9坡口加工型式,对口间隙及工艺参数见《焊接工艺卡》。 3.4作业所需工器具
前言，电压互感器电力系统中通常有四种接线方式，电压互感器接线接地、相位等必须按严格的接法，并且电压互感器二次侧严禁短路。 1）Vv接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的 35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。 （2）Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。信息请登录：输配电设备网 （3）YN,yn接线方式：多用于大电流接地系统。 （4）YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定，但此接线方式在10KV及以下的系统中不采用。 一、一个单相电压互感器接线方式 一个单相电压互感器接线方式
一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器。 二、两个单相电压互感器互V/V型的接线方式 两个单相电压互感器互V/V型的接线方式 两个单相电压互感器的V/V形接线，可测量线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
电压互感器接线图之vv接法实物图：
JDZ-10电压互感器JDZJ-10电压互感器接线实物图
徐州发电有限公司2×1000MW机组(上大压小)建设工程 作业指导书 文件编码: JSXZ-3Z-DQ-027 项目名称: 1#机组互感器试验作业指导书 施工单位: 天津电力建设公司江苏徐州工程项目部 日期: .11.15 版次: A
目录 1.工程概况与工程量 (1) 2.编制依据 (1) 3.作业前的条件和准备 (1) 4.作业程序、方法................ .. (3) 5.质量控制点的设置和质量通病预防 (7) 6.作业的安全要求和环境条件 (11) 7.附录 (13) ( 共14 页)
1.工程概况及工程量 1.1工程概况 徐州发电有限公司位于江苏省徐州市北郊铜山县茅村镇境内, 距市区约17 km。厂区东距京沪铁路和104国道50余米, 西靠峰山, 北临檀山村。南北与茅村及前亭接轨站相距均约3.5 km, 本期建设2×1000MW超超临界机组。本工程项目主要包括互感器的交接验收、预防性试验。 1.2主要工程量 计划开工时间为11月20日, 计划于06月30日完工。 2.编制依据 3.1技术准备 3.1.1 设计图纸及厂供资料齐全, 且经过图纸会审, 会审提出问题已解决。 3.1.2 设备到货后无损坏或损伤、设备器件无短缺, 材料齐全。 3.1.3 安全设施齐全, 危险因素辩识清楚, 责任到人。 3.1.4 作业前组织施工人员学习作业指导书, 进行安全与技术交底。 3.1.5 灭火器等消防器材准备充分。 3.1.6 作业人员资质证书齐全, 经过安全教育。 3.2作业人员的配置、资格
作业活动中人员的职责分工和权限 3.3.1仪器、仪表
编号：SM-ZD-49587 省煤器灰斗吊装作业指导 书 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
省煤器灰斗吊装作业指导书 简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。文档可直接下载或修改，使用时请详细阅读内容。 1. 工程概况及工作量 可门发电厂一期#1机组锅炉安装省煤器大灰斗一件，总重为77385KG，吊装重量为60吨，与省煤器接口处尺寸为18856*13240mm。由于大灰斗重量、体积大，小灰斗另组合吊装，根据现场吊机性能大灰斗需拆分为两部分在锅炉组合场组合，组合后灰斗外形尺寸为9628mm×13240mm ×5056mm，重量为30吨，吊装前转运到炉右侧用50吨圆筒吊吊装存放后，完成支撑架的安装。 2. 依据的图纸、文件及标准 2.1 《火电施工质量检验及评定标准（锅炉篇）》1996年版； 2.2 《电力建设施工及验收技术规范》（火力发电厂焊接篇）DL5007-92； 2.3 《电力建设施工及验收技术规范（锅炉机组篇）》DL/T-5047-95；
电力变压器差动保护误动的原因及处理方法 变压器的差动保护，主要用来保护变压器内部以及引出线和绝缘套管的相间短路，并且也可用来保护变压器的匝间短路，保护区在变压器两侧所装电流互感器之间。 但是，在现场多次出现在变压器差动保护范围以外发生短路时，差动保护误动作，导致事故范围扩大，影响正常供电。 变压器差动保护误动作的原因及处理方法如下： 一、差动保护电流互感器二次接线错误 （一）常用的电流互感器二次接线 图1-101 常用的电流互感器二次接线 图1-101是工程上常用的一种接线方式。图中I A、I B、I c及I a、I b、I c分别为变压器高压测及低压侧电流互感器三次绕组三相电流。 对图l－101进行相量分析如下： 现假定变压器高、低压侧电流均从其两侧电流互感器的极性端子兀流入，T1流入。T2流出。 在正常运行情况下,先画出I A、I B、I c相量如图1－102（a）所示.根据图1－101可得： I A1=I A-I B;I`B=I B-I C;I`C=I C-I A.再作出I`A、I`B、I`C相量，如图l－102（b）所示。由图1－102（a）和图1－102（b）可以看出I`A、I`B、I`C分别当变压器组别为YN，dll时，变压器低压侧电流相图1－101常用的电流互感器二次接线位将超前高压侧电流相位30°，可作出c相量如图l－102（C）所示。 由图1-101可知，I a= I a`、I b= I b`、I c= I C `,故图 l－102（C）同样也适用于 I a`、I b`和I C `。 在上面的分析中，是假定一次电流均从变压器两侧电流互感器的T1流人、T2流出。如果变压器高压侧电流互感器的一次电流是从T1流入、T2流出，而低压侧电流互感器一次电流从T2流入、T1流出。那么图1－101中的I a（I a`）、I b(I`b）、I c（I `c）将与图l－
电压互感器接线图 电压互感器（Potential Transformer 简称PT，Voltage Transformer简称VT）和变压器类似，是用来变换电压的仪器。但变压器变换电压的目的是方便输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位； 而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。 民熔电压互感器简介： JDZ-10高压电压互感器 10kv 半封闭式 0.5级 羊角型
特点：体积小精度高纯铜线圈一体成型安全可靠环氧材质优质钢片 电压互感器的电力系统通常有四种接线方式。电压互感器的接地和相位必须严格连接，严禁电压互感器二次侧短路。1、单相电压互感器接线方式 一个单相电压互感器接线方式一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器。二、两个单相电压互感器互V/V型的接线方式
两台单相电压互感器的V/V接线方式可以测量线电压，但不能测量相电压。广泛应用于20kV以下中性点不接地或经消弧图接地的电网。3、三台单相电压互 感器Y0/Y0接线方式 三个单相电压互感器Y0/Y0型的接线方式可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型
编号：ZY/JD-B/B-1/3 XX变电站35kV 及以上XX电流互感器 安装（更换）作业指导书 编写：年月日 审核：年月日 年月日 年月日 批准：年月日 作业负责人： 作业时间：年月日时分至年月日时分 吉达变电分公司变电X X队
1 工作任务 本作业指导书针对XX变电站35kV及以上XX电流互感器安装（更换）工作。 2 工期安排 序号内容负责班组计划日期 1 电流互感器拆旧XX班X月X日 2 电流互感器安装XX班X月X日 3 二次线拆接及二次回路检查XX班X月X日 4 3 作业准备阶段 3.1 准备工作 √序号内容标准备注 1 现场调查了解掌握现场实际情况并制定本次工作具体施工措施。 2 技术准备相关技术资料准备齐全。 3 工器具及备品备件、材料准备开工前一次性准备完毕。 4 办理动火审批手续工作前办理审批手续。 5 通知厂家及相关专业厂家派人进行技术指导，相关专业进行配合。 6 作业人员分工作业人员分工明确。 7 技术交底作业人员对本次工作及技术要求清楚。 8 填写并签发工作票认真审核工作票，任务明确，所列措施符合安规要求，并符合现场实际。 3.2 主要工器具 √序号名称规格/编号单位准备数量备注 1 吊车16T 辆 1 2 吊装绳1吨、2吨套各1 3 拦腰绳3-4米条 1
3.2 主要工器具(续) √序号名称规格/编号单位准备数量备注 4 活扳手200mm 把 2 5 撬杠根 2 6 安全带（绳）副 2 7 绝缘梯6米架 1 8 脚扣副 2 9 改锥大号把 2 10 手锯把 2 3.3 主要备品备件及材料 √序号名称规格单位准备数量备注 1 互感器 2 导线米若干 3 设备线夹个若干 4 槽钢米若干 5 螺栓符合设计条若干 6 防斜垫符合设计个若干 3.4 危险点分析及安全控制措施 √序号危险点安全控制措施 1 高压触电××KV×#、×#母线及附属设备全部带电运行，督促值班员将带电设备区围起，并挂“止步，高压危险”标识牌。工作负责人必须在工作开始前认真宣读工作票及小组作业安全措施票，使所有工作成员须明确带电部位、危险点，按照工作票内容、安全措施及小组作业安全措施票认真做好安全措施及防护工作，严格遵守《安规》只在允许工作范围内工作，禁止超范围工作。搬运长大物件时，需两人放倒搬运并与带电部位保持安全距离110KV大于1.5米。35KV大于1.0米。运行站使用绝缘梯。
