批准
柯力公司

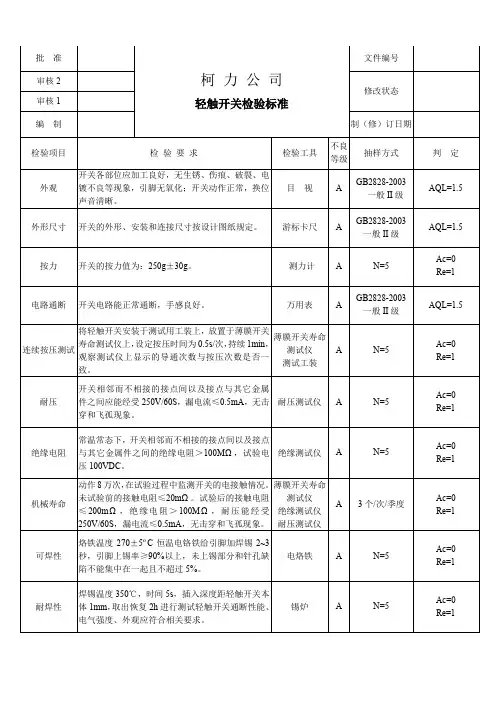

轻触开关检验标准文件编号
审核2
修改状态
审核1
编制制（修）订日期
检验项目检验要求检验工具不良
等级
抽样方式判定
外观开关各部位应加工良好，无生锈、伤痕、破裂、电
镀不良等现象，引脚无氧化；开关动作正常，换位
声音清晰。
目视 A
GB2828-2003
一般II级
AQL=1.5
外形尺寸开关的外形、安装和连接尺寸按设计图纸规定。游标卡尺 A GB2828-2003
一般II级
AQL=1.5
按力开关的按力值为：250g±30g。测力计 A N=5 Ac=0 Re=1
电路通断开关电路能正常通断，手感良好。万用表 A GB2828-2003
一般II级
AQL=1.5
连续按压测试将轻触开关安装于测试用工装上，放置于薄膜开关
寿命测试仪上，设定按压时间为0.5s/次，持续1min，
观察测试仪上显示的导通次数与按压次数是否一
致。
薄膜开关寿命
测试仪
测试工装
A N=5
Ac=0
Re=1
耐压开关相邻而不相接的接点间以及接点与其它金属
件之间应能经受250V/60S，漏电流≤0.5mA，无击
穿和飞孤现象。
耐压测试仪 A N=5
Ac=0
Re=1
绝缘电阻常温常态下，开关相邻而不相接的接点间以及接点
与其它金属件之间的绝缘电阻＞100MΩ，试验电
压100VDC。
绝缘测试仪 A N=5
Ac=0
Re=1
机械寿命动作8万次，在试验过程中监测开关的电接触情况。
未试验前的接触电阻≤20mΩ。试验后的接触电阻
≤200mΩ，绝缘电阻＞100MΩ，耐压能经受
250V/60S，漏电流≤0.5mA，无击穿和飞孤现象。
薄膜开关寿命
测试仪
绝缘测试仪
耐压测试仪
A 3个/次/季度
Ac=0
Re=1
可焊性烙铁温度270±5oC恒温电铬铁给引脚加焊锡2~3
秒，引脚上锡率≥90%以上，未上锡部分和针孔缺
陷不能集中在一起且不超过5%。
电烙铁 A N=5
Ac=0
Re=1
耐焊性焊锡温度350℃，时间5s，插入深度距轻触开关本
体1mm，取出恢复2h进行测试轻触开关通断性能、
电气强度、外观应符合相关要求。
锡炉 A N=5
Ac=0
Re=1
