电线电缆原材料检验规范
1主题内容与适用范围
本规范对所采用电线电缆原、辅材料作了A、B、C质量特性重要度分级（类），并描述了如何掌握分寸；规定了购进原材料的质量控制项目，检验方法和适宜使用的试验仪器设备。
本规范适用于XX公司对电线电缆原、辅材料的技术性能检验和质量管理。也可供原材料采购人员参阅借鉴。
2 引用标准
下列标准所包含的条文，通过本标准的引用而构成本标准的条文。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 228-2002 金属材料室温拉伸试验方法
GB/T 232-1999 金属材料弯曲试验方法
GB/T 351-1995 金属材料电阻系数测量方法
GB/T 451.2-2002 纸和纸板定量的测定法
GB/T 451.3-2002 纸和纸板厚度的测定法
GB/T 453-2002 纸和纸板抗张强度的测定法
GB/T 1033-1986 塑料密度试验方法
GB/T 1040-1994 塑料拉伸试验方法
GB/T 1048-1999 塑料击穿强度试验方法
GB/T 1410-2006 固体绝缘材料体积电阻率和表面电阻率试验方法
GB/T 2406-1993 塑料燃烧性能试验方法氧指数法
GB/T 2951.1-1997 电缆绝缘和护套材料通用试验方法第1部分:通用试验方法第1节:厚度和外形尺寸测量—机械性能试验
GB/T 2951.2-1997 电缆绝缘和护套材料通用试验方法第1部分:通用试验方法第2节:热老化试验方法
GB/T 2951.3-1997 电缆绝缘和护套材料通用试验方法第1部分:通用试验方法第3节:密度测定方法一吸水试验一收缩试验
GB/T 2951.4-1997 电缆绝缘和护套材料通用试验方法第1部分:通用试验方法第4节:低温试
验
GB/T 2951.5-1997 电缆绝缘和护套材料通用试验方法第2部分:弹性体混合料专用试验方法第1节 :耐臭氧试验一热延伸试验一浸矿物油试验
GB/T 2951.6-1997 电缆绝缘和护套材料通用试验方法第3部分:聚氯乙烯混合料专用
试验方法第1节:高温压力试验一抗开裂试验
GB/T 2951.7-1997 电缆绝缘和护套材料通用试验方法第3部分:聚氯乙烯混合料专用试验方法第2节:失重试验-热稳定性试验
GB/T 2952.1-1989 电缆外护层第1部分总则
GB/T 2972-1991 镀锌钢丝锌层硫酸铜试验方法
GB/T 2973-2004 镀锌钢丝锌层质量试验方法
GB/T 2976-2004 金属材料线材缠绕试验方法
GB/T 3048.2-1994 电线电缆电性能试验方法金属导体材料电阻率试验
GB/T 3048.13-1992 电线电缆冲击电压试验方法
GB 3082-1984 铠装电缆用镀锌低碳钢丝
GB/T 3428-1997 钢芯铝绞线用镀锌钢丝
GB/T 3952-1998 电工用铜线坯
GB/T 3952-1998 电工圆铝杆
GB/T 3956-1997 电缆的导体
GB/T 4239-1991 不锈钢和耐热钢冷轧钢带
GB/T 4240-1993 不锈钢丝
GB/T 4909.2-1985 裸电线试验方法尺寸测量
GB/T 4909.3-1985 裸电线试验方法拉力试验
GB/T 4909.4-1985 裸电线试验方法扭转试验
GB/T 4909.7-1985 裸电线试验方法卷绕试验
GB/T 5019-2002 以云母为基的绝缘材料试验方法
GB/T 7689.1-2001 增强材料机织物试验方法第一部分玻璃纤维厚度的测定
GB/T 7689.2-2001 增强材料机织物试验方法第一部分捻度的测定
GB/T 7689.5-2001 增强材料机织物试验方法第五部分玻璃纤维拉伸断裂强力和断裂伸长的测定
GB/T 8544-1997 铝及铝合金冷轧带材
GB/T 8815-2002 电线电缆用软聚氯乙烯塑料
GB/T 10003-1996 普通型双向拉伸聚丙烯薄膜
GB/T 11091-2005 电缆用铜带
GB/T 12706.2-2002 额定电压1kV到35kV挤包绝缘电力电缆及附件第2部分额定电压6kV 到30kV电缆
GB/T 15065-1994 电线电缆用黑色聚乙烯塑料
GB/T 17650.1-1998 取自电缆或光缆的材料燃烧时释放气体的试验方法第1部分：卤酸气体总量的测定
GB/T 17650.2-1998 取自电缆或光缆的材料燃烧时释放气体的试验方法第2部分：用测量PH 值和电导率来测量气体酸度
GB/T 17651.2-1998 电缆或光缆在特定条件下燃烧的烟密度测定第2部分：试验步骤和要求GB/T 18380.3-2001 电缆在火焰条件下的燃烧试验第3部分：成束电线或电缆的垂直燃烧试验方法
GB/T 19666-2005 阻燃和耐火电线电缆通则
GB/T 13950-1992 电气绝缘用聚酯薄膜
JB/T 8134-1997 架空绞线用铝-镁-硅系合金圆线
JB/T 10259-2001 电缆和光缆用阻水带
JB/T 10260-2001 架空绝缘电缆用黑色可交联聚乙烯绝缘料
JB/T 10437-2001 电线电缆用可交联聚乙烯绝缘料
YB/T 024-1992 铠装电缆用钢带
JC/T 174-2005 无碱玻璃纤维带
3 定义及说明
3.1 定义
3.1.1 A类不合格：单位产品的极重要质量特性不符合规定，且使用带有这种不合格的产品可能给使用者带来严重的人身或设备危险。
3.1.2 B类不合格：单位产品的质量特性不符合规定，这种不合格使产品实用性下降，但是不至于引起不安全的情况。
3.1.3 C类不合格：单位产品的一般质量不符合规定，但不影响产品使用特性。
3.1.4 检验: 对产品或服务的一种或多种特性进行测量、检查、试验、度量，并将这些特性与规定的要求进行比较，以确定其符合性的活动。
3.2 说明
3.2.1 原材料质量特性分级说明
在评定电线电缆产品质量时，一般按电线电缆发生故障时产生的危害严重程度，将产品质量特
性分为上述A、B、C三类。产品质量特性是由其采用的原材料属性和制造（使用)工艺技术水平决定的。本规范根据电线电缆的结构元件在成品中所起的作用及重要程度，将本公司所用原材料进行分级，具体见表1。
表 1
3.2.2 塑料密度及氧指数说明
为控制电缆成本，保证电缆产品质量，特规定部分护套料密度的控制值，具体见表2；同时也
对阻燃材料的重要指标氧指数进行规定，具体见表3。
表 2
表 3
4 检验技术要求
4.1 电工用铜线坯
4.1.1 牌号、状态、规格如下：
牌号： T1, T2；TU1，TU2 状态：热态（R），硬态（Y）
规格：Φ8.0mm±0.4 mm
4.1.2 电工用铜线坯检验要求见表4。
表 4
4.2 电工圆铝杆
4.2.1牌号、状态、规格如下：
纯铝杆 A 、稀土铝杆 RE-A ，0状态
纯铝杆A2、A4、A6、A8，稀土铝杆RE-A2、RE-A4、RE-A6、RE-A8， H112状态规格：Φ9.5 mm±0.5 mm，Φ12.0 mm±0.5 mm
4.2.2 电工圆铝杆检验要求见表5。
表 5
表 5（完）
4.3 束绞软圆铜线
4.3.1软圆铜线种类: GB/T 3956—1997标准中的第5种和第6种。
4.3.2 束绞软圆铜线检验要求见表6。
表 6
4.4 电线电缆用软聚氯乙烯绝缘料
4.4.1型号、规格、颜色如下:
型号：J-70，JR-70，JGD-70，J-90 规格：4mm×4mm×3mm方形或相当大小的圆柱形粒状物颜色：红，黑，黄，蓝，绿，棕等
4.4.2软聚氯乙烯绝缘料检验要求见表7。
表 7
4.5电线电缆用软聚氯乙烯护套料
4.5.1型号、规格、颜色如下:
型号：H-70，HR-70，HⅠ-90, HⅡ-90 规格：4mm×4mm×3mm方形或相当大小的圆柱形粒状物颜色：黑，白，灰等
4.5.2软聚氯乙烯护套料检验要求见表8。
4.6电线电缆用可交联聚乙烯绝缘料
4.6.1 型号、名称如下：
YJ-35 35kV及以下交联聚乙烯绝缘电缆用过氧化物交联聚乙烯绝缘料
YJ-10 10kV及以下交联聚乙烯绝缘电缆用过氧化物交联聚乙烯绝缘料
YJG-10 10kV及以下交联聚乙烯绝缘电缆用硅烷交联聚乙烯绝缘料
YJG-3 3kV及以下交联聚乙烯绝缘电缆用硅烷交联聚乙烯绝缘料
4.6.2 交联聚乙烯绝缘料检验技术要求见表9。
4.7 架空绝缘电缆用黑色可交联聚乙烯绝缘料
4.7.1 型号、名称如下：
YJW 10kV及以下过氧化物交联黑色聚乙烯绝缘料
YJWG 10kV及以下硅烷交联黑色聚乙烯绝缘料
4.7.2架空绝缘电缆用黑色可交联聚乙烯绝缘料检验要求见表9。
表 9
4.8 电线电缆用聚乙烯塑料
4.8.1代号、产品名称及用途见表10。
4.8.2黑色聚乙烯塑料检验要求见表11。
表 11
4.9 额定电压1kV及以下架空绝缘电缆用聚氯乙烯塑料4.9.1参考牌号如下：5320-W 。
4.9.1架空绝缘电缆用聚氯乙烯塑料检验要求见表12。
表 12
表 12 (完)
4.10 聚乙烯着色母料
4.10.1可选用的颜色及其系列命名的色相类别代号如下:
1（黄色），2（橙色），3（红色），4（紫色），5（蓝色），6（绿色），7（棕色），8（白色），9（灰色），0（黑色）。
4.10.2聚乙烯色母料检验要求见表13。
表 13
4.11 热塑性无卤低烟阻燃绝缘、护套料
4.11.1热塑性无卤低烟阻燃绝缘、护套料参考牌号如下：
绝缘料： WDZ-H；护套料：WDZ-J 。
4.11.2 热塑性无卤低烟阻燃绝缘、护套料检验要求见表14。
表 14
4.12 耐热90℃防白蚁聚氯乙烯护套料
4.12.1参考牌号如下：5323T1 。
4.12.2耐热90℃90℃防白蚁聚氯乙烯护套料检验要求除白蚁击倒时间凭用户质量检验报告验收外，其他见表8。
4.13 耐热105℃阻燃聚氯乙烯绝缘料
4.13.1参考牌号如下：5322F1 。
4.13.2耐热105℃阻燃聚氯乙烯绝缘料检验要求见表15。
表 15
表 15（完）
4.14 交联聚乙烯电缆用半导电屏蔽料
4.14.1屏蔽料参考牌号、名称、用途见表16。
表 16
4.14.2 交联聚乙烯电缆用半导电屏蔽料检验要求见表17。
表 17
表 17 （完）
4.15 钢芯铝绞线用镀锌钢丝
4.1
5.1牌号，名称如下:
G1A 或G1B型普通强度钢线，G2A 或G2B型高强度钢线，G3A 型特高强度钢线。
4.1
5.2 钢芯铝绞线用镀锌钢丝检验要求见表18。
表 18
4.16 铠装电缆用镀锌低碳钢丝
4.16.1分类、代号
按锌层重量，分为Ⅰ组、Ⅱ组。
4.16.2铠装电缆用镀锌低碳钢丝检验要求见表19。
表 19
4.17单芯铠装电缆用不锈钢丝
4.17.1不锈钢丝牌号和状态代号: 1Cr18Ni9-R 。
4.17.2铠装电缆用不锈钢丝检验要求见表20。
表 20
表 20 （完）
4.18架空绞线或单芯铠装电缆用铝-镁-硅合金圆线
4.18.1铝-镁-硅合金圆线型号如下：LHA1、LHA2 。
4.18.2铝-镁-硅合金圆线检验要求见表21。
表 21
4.19 电缆用铜带
4.19.1电缆用铜带牌号、状态如下：
牌号： TU1 ，TU2 ，T2 ；状态：软（M）。
4.19.电缆用铜带检验要求见表22。
表 22
表 22 （完）
4.20铠装电缆用钢带
4.20.1铠装电缆用钢带分类代号如下:
电镀锌钢带 D , 热镀锌钢带 R , 涂漆钢带 QG 。
4.20.2 铠装电缆用钢带检验要求见表23。
表 23
4.21单芯电缆铠装用不锈钢带
4.21.1不锈钢带牌号及厚度 :
不锈钢带牌号：1Cr18Ni9 ；不锈钢带厚度： 0.2 ，0.5 ，0.8 。
4.21.2铠装电缆用不锈钢带检验要求见表24。
表 24
4.22单芯电缆铠装用铝带
4.22.1铝带牌号及厚度:
铝带牌号：1060 ；铝带厚度： 0.2 ，0.5 ，0.8 。
4.22.2铠装电缆用铝带检验要求见表25。
表 25
4.23 耐火电缆用云母带
4.23.1耐火电缆用云母带代号见表26。
表 26
4.23.2耐火电缆用云母带检验要求见表27。
表 27
4.24半导电屏蔽带
4.24.1参考型号、名称、规格见表28。
表 28
4.24.2半导电屏蔽带检验要求见表29。
表 29
4.25 无卤低烟阻燃带
4.2
5.1参考型号如下：ZRD 17，ZRD 20 。
4.2
5.2 无卤低烟阻燃带检验要求见表30。
表 30
表 30 （完）
电线电缆原材料进货检验标准汇编 1 目的 使进货检验或验证按规定的要求进行，保证未经检验和验证的原材料不投入生产使用。 2 范围 本指导书适用于电线电缆用主要原材料的进货检验。 本指导书同《一般规定》一起使用，对各类原材料的检验指导阐述如下。 3 定义 3.1单位产品——为实施抽样的需要而划分的基本单位，其数量满足检验的需要。 3.2检验批——同一工艺条件下的产品。 3.3样本单位——从检验批中随机抽取的单位产品。 3.4样本——样本单位的全体。 4 抽样及检验结果 4.1供检验用的样本应从检验批中随机抽取，样本在产品结构、工艺水平、性能要求等方面对抽查产品具有代表性。 4.2抽样数（以盘圈等包装件计）及检验项目应符合本指导书各表中的要求。 4.3产品过程控制的试验项目以过程检验记录为依据。
4.4其他规定 4.4.1除检验指导书规定外，对长度及包装也应进行检查。 4.4.2抽样试验、型式试验和定期确认试验项目均按标准规定的要求进行检查。 4.4.3除检验指导书另有规定外，配方变更，工艺材料变更，应进行型式试验。 5 程序及内容 本公司的主要原材料进货有电工圆铜线（TY、TR）、镀锡圆铜线（TXR）、电工圆铝线（LY4）、电线电缆用软聚氯乙烯塑料（J-70、H-70）、电线电缆用阻燃软聚氯乙烯塑料（ZJ-70）、丁苯橡胶（SBR）1502、氯丁橡胶 CR322、天然生胶(SCR 5)、乙丙橡胶（J-4045）及电缆辅料等，对主要原、辅材料采购，应从合格供方进货，要求供方提供产品合格证或质量保证书，对不能检验的检验项目本公司只进行验证，并在规定日期内进行确认检验：由供应商每年抽样委托权威检测机构进行试验或第三方及本公司质量部质检科人员进行验证（详见本指导书）。其他辅料：包装箱、袋、包装薄膜等由进货检验员作外观、合格标识验收，检查是否符合采购要求，可不做检验记录，合格后直接开单入库。
电线类检验标准 检验标准电线类检验标准一、适用范围：所有外购电线、电源线入厂之检验依据。二、权责部门：品管部 IQC三、时机：供应商材料之进料检验。四、检验项目及执行标准：检验项目检验标准检查方法/量具缺点分类Ⅱ水准AQL%CRMAMI外观检查1、颜色符合要求；2、表面不得有刮伤、破皮、油污、发霉。目视√Ⅱ/2、5插头结构须按GB20 99、1-96标准的规定及各国安规要求目视√Ⅱ/2、5电线全长依图面要求卷尺√1/1001、0尾处处理分线长度依图面要求卡尺√1/1001、0剥皮长度依图面要求卡尺√1/1001、0镀端高度依图面要求卡尺√1/1001、0绕线尺寸依图面要求卡尺 √1/1001、0露铜依图面要求卡尺√1/1001、0极性测试极性正确万用表√1/1000、65检验项目检验标准检查方法/量具缺点分类Ⅱ水准AQL%CRMAMI导通测试无短路、断路万用表√1/1000、65耐压测试按各耐压值标准(参附表)耐压测试仪√1/1000、65接地线阻抗测试100mΩ↓阻抗治具√1/1000、65铜片安全测试20磅/2分钟压力计√1/1000、65实拉测试插头与电线应受10Kgs/10S拉力不松脱、短路、断路。拉力计√1/1001、0耐冲击测试依图面要求冲击治具√在新料确认时2PCS(含)以上温升测试根据电线公称面积，做相应的负载测试后，表面不能发白、软化、脱胶、发烫，30℃↓温升测试仪或相应负载治具√2根或2根以上/批弯曲
测试插头与电缆插头与电缆弯曲30000次后不能松脱弯曲测试仪√2根或2根以上/批电缆弯曲电缆弯曲3万次后不能有裂痕或铜芯线断裂现象。弯曲测试仪√2根或2根以上/批SR拉力测试SR 承受15~25Kgs/10S拉力后，不能有松脱或裂痕现象。拉力计√2根(含)以上/批浸水测试浸水1H耐2000V无击穿耐压机√2根(含)以上/批标志耐擦测试以汽油或酒清擦拭15S无脱落汽油 √1/1001、0安规符合图面要求及承认书要求目视√1/1001、0番号AWG依图面要求，公称断面积计算公式：A=π/4D2N千分尺√1/1001、0
绪论 随着国民经济的发展，电气化、自动化日益发达，近年来我国，发电量、高等级、容量，输送距离都有巨大增长。各种特殊的用电要求不断提出，这不但对电线电缆的生产数量提出高的要求，而且对电线电缆的性能、品种也提出了多样化的要求。但有很多种类的电缆只能理论上设计出来，在实际生产中由于工艺、原材料的选择等存在问题使得生产出来的线缆达不到其性能的要求；还有一个重要的原因是：在敷设安装及长期的运行过程中也会出现一些不能满足性能要求的现象。为了能进一步普及和提高电线电缆的生产和运行水平,保证产品质量,保证电网的安全运行,满足经济发展对电线电缆提出更高更新的要求，无论是科研单位还是生产厂家必须对电线电缆进行性能的检测，及时发现缺陷，进一步减少经济损失。 对电线电缆的检测国外都有标准明确的规定：最具权威是国际电工委员会（IEC），国际标准委员会；不同的国家有不同的国标（GB）、行业标准（JB、MT、SH等）、地方标准。但实质是对电线电缆产品进行性能检验，生产出性能更好、更高运用到实际中。电线电缆性能的检测主要是通过试验的方法进行验证是否满足其性能的要求；试验包括：型式试验、例行试验和抽样试验。电线电缆的检测是一个世界性的课题，检测技术的发展经历了一个漫长的过程；在国外，六十年代末期英国首先研制出了世界上第一台电缆故障闪测仪。我国在七十年代初期由电子科技大学（原西北电讯工程学院）和供电局联合研制出了我国第一台贮存示波管式电缆故障检测仪DGC—711，后来又相继推出了改进型仪器。由于我国基础工业及电缆制造水平的滞后，使得电缆故障率普遍较高，反而促进了电缆测试技术在我国得到了较大的发展和突破。国检测方面处于领先地位的电缆研究所和高压研究所；电线电缆行业中对中低压电缆的性能检测方面相对较为完善，而在高压方面还存在不少空白，需要继续投入资金引进国外先进设备填充这一空白。展望未来，有许多工作等待我们去做，让我们携起手来，共同努力，为发展电线电缆性能检测做出贡献。 本论文主要论述35kV及以下塑力缆的性能检测，检测的试验项目包括：型式试验、例行试验和抽样试验。由于电压等级不同，故所做的试验及要求也不尽相同；本文采用对比论述，把35kV及以下塑力缆的性能检测分为：1～3kV，6kV～35kV两部分。论述的主要容包括下列几方面： 型式试验：试验所引用的标准、试验项目、试验条件、试验原理和试验结果的分析以及试验注意事项；侧重点在电气性能试验。 例行试验和抽样试验：试验所引用的标准、和验项目。
电缆线路施工验收 规范
电气装置安装工程 电缆线路施工验收规范（gb50168-92） 第一章总则 第二章运输与保管 第三章电缆管的加工及敷设 第四章电缆支架的配制与安装 第五章电缆的敷设 第一节一般规定 第二节生产厂房内及隧道、沟道内电缆的敷设第三节管道内电缆的敷设 第四节直埋电缆的敷设 第五节水底电缆的敷设 第六节桥梁上电缆的敷设 第六章电缆终端和接头的制作
第一节一般规定和准备工作 第二节制作要求 第七章电缆的防火与阻燃 第八章工程交接验收 附录一本规范名词解释 附录二侧压力和牵引力的常见计算公式 第一章总则 第1.0.1条为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。 第1.0.2条本规范适用于500kv及以下电力电缆、控制电缆线路安装工程的施工及验收。 矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。 第1.0.3条电缆线路的安装应按已批准的设计进行施工。
第1.0.4条电缆及其附件的运输、保管，应符合本规范要求。当产品有特殊要求时，并应符合产品的要求。 第1.0.5条电缆及其附件在安装前的保管，其保管期限应为一年及以下。当需长期保管时，应符合设备保管的专门规定。 第1.0.6条采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。设备应有铭牌。 第1.0.7条施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。对重要的施工项目或工序，尚应事先制定安全技术措施。 第1.0.8条与电缆线路安装有关的建筑工程的施工应符合下列要求： 一、与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。 二、电缆线路安装前，建筑工程应具备下列条件： 1.预埋件符合设计，安置牢固； 2.电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束； 3.电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全；
电缆管沟验收质量标准 一、电缆隧道（井）结构本体 1、严格按照设计图纸及国家有关施工规范要求施工，内径尺寸符合图纸要求，横平竖直。 2、隧道（井）底板平整，隧道（井）内无建筑垃圾，无积水、渗水。 3、砖砌电缆隧道（井）壁抹面光洁平整，不得有裂缝；钢筋混凝土现浇隧道（井）壁振捣密实，不得有蜂窝麻面；电缆隧道（井）壁不得存在渗水。 4、预制隧道（井）盖板内底面干净平整、板缝宽度不大于1.5CM，抹缝密实均匀，墙体压顶坐浆均匀厚实，不得存在渗水现象；混凝土现浇隧道（井）顶板底面干净平整，无蜂窝麻面，不得存在渗水现象。 5、检查井口内壁抹面光洁平整，不得有蜂窝麻面，无渗水现象。井口内按设计要求安装爬梯。按设计要求做好集水井、通风口等附属设施。 6、电力井盖标识符合国网公司规范要求；电力井盖标高必须与其所处地面标高保持一致，开启方向必须垂直于电缆管沟走径方向。井盖加固必须符合市政要求，位于车行道下必须使用加重型电力井盖，必须使用钢筋混凝土结构进行加固。 7、电缆沟（井）回填应按照设计要求及市政有关文件标准执行。 二、电缆支架 1、严格按照设计图纸及施工规范要求安装预埋件及电缆支架。 2、支架角钢（槽钢、矩形钢管）下料应平直，各断口无卷边、毛刺，下料尺寸必须符合图纸要求，误差必须控制在5MM范围内。
电缆支架必须焊接牢固，所有焊缝满焊，焊缝无焊渣、无气孔、焊缝高度不小于6MM。电缆支架横平竖直，无扭曲变形。 3、电缆支架横撑间距、水平净距必须符合设计图纸，其偏差必须控制在5MM范围内。 4、电缆支架全长必须有良好镀锌处理。热镀锌件应先进行除锈处理，镀锌表面光洁、均匀，镀锌厚度符合设计要求，无残渣和漏镀锌部位。热浸塑件应先进行镀锌处理后进行热浸塑处理，浸塑层不脱落、不易燃，无破损、气孔、鼓包等缺陷。 5、支架上下横撑与电缆隧道（井）顶、电缆隧道（井）底净距应符合设计图纸要求。 6、电缆支架与电缆隧道（井）壁连接牢固，固定件宜采用品质良好的镀锌螺栓，如设计为预埋件结构，应焊接牢固，所有焊缝满焊，无焊渣，无气孔，按设计图纸要求做好防腐处理。 三、接地极与接地带 １、严格按照设计要求的数量和位置布置接地极与接地带，规格及型号必须符合设计要求。 ２、内接地带与电缆支架、内接地带与外接地带及外接地带与接地极之间必须焊接牢固。接地带搭接长度不小于十公分，三面焊缝满焊，接地带与接地极、支架搭接，搭接部位两面或三面焊缝必须满焊；焊缝高度不小于6MM，无焊渣，无气孔，按设计图纸要求做好防腐处理。 ３、接地极应按设计要求埋入地下，如遇到岩石等地质条件，必须联系设计调整接地系统设计方案。 4、接地极与外接地带埋设完成后必须进行接地电阻测量，电阻值必须符合设计要求。
圆线同心绞架空导线检验项目汇总 1、检验规则：产品的检验分为抽样试验、型式试验、例行试验 型式试验(T)：在产品设计、生产工艺变化之后，从抽样检验合格批中抽样进行的检验；试验只做一次，并且仅当其设计或工艺改变之后试验才重做。 抽样试验（S）：在成品的电缆上或取至成品电缆的元件上进行的试验，以证明成品电缆符合设计规范。 例行试验（R）：由制造方在成品电缆的所有制造长度进行的试验，以检验电缆是 从成盘或成卷绞线的距端头1米处取1.5米长；如全部的试样的检验项 目全部合格，则该生产批合格；如有1项及以上项目不合格，则该生 产批产品不合格，对该生产批的产品进行全检，合格品可以出货。 1kV架空绝缘电缆检验项目 1、检验规则：产品的检验分为抽样试验、型式试验、例行试验 型式试验(T)：在产品设计、生产工艺变化之后，从抽样检验合格批中抽样进行的检验；试验只做一次，并且仅当其设计或工艺改变之后试验才重做。 抽样试验（S）：在成品的电缆上或取至成品电缆的元件上进行的试验，以证明成品电缆符合设计规范。 例行试验（R）：由制造方在成品电缆的所有制造长度进行的试验，以检验电缆是否符合规定的要求。
10kV架空绝缘电缆检验项目 1、检验规则：产品的检验分为抽样试验、型式试验、例行试验 型式试验(T)：在产品设计、生产工艺变化之后，从抽样检验合格批中抽样进行的检验；试验只做一次，并且仅当其设计或工艺改变之后试验才重做。 抽样试验（S）：在成品的电缆上或取至成品电缆的元件上进行的试验，以证明成品电缆符合设计规范。 例行试验（R）：由制造方在成品电缆的所有制造长度进行的试验，以检验电缆是否符合规定的要求。
电线电缆原材料检验规范 1主题内容与适用范围 本规范对所采用电线电缆原、辅材料作了A、B、C质量特性重要度分级（类），并描述了如何掌握分寸；规定了购进原材料的质量控制项目，检验方法和适宜使用的试验仪器设备。 本规范适用于XX公司对电线电缆原、辅材料的技术性能检验和质量管理。也可供原材料采购人员参阅借鉴。 2 引用标准 下列标准所包含的条文，通过本标准的引用而构成本标准的条文。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 228-2002 金属材料室温拉伸试验方法 GB/T 232-1999 金属材料弯曲试验方法 GB/T 351-1995 金属材料电阻系数测量方法 GB/T 451.2-2002 纸和纸板定量的测定法 GB/T 451.3-2002 纸和纸板厚度的测定法 GB/T 453-2002 纸和纸板抗张强度的测定法 GB/T 1033-1986 塑料密度试验方法 GB/T 1040-1994 塑料拉伸试验方法 GB/T 1048-1999 塑料击穿强度试验方法 GB/T 1410-2006 固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T 2406-1993 塑料燃烧性能试验方法氧指数法 GB/T 2951.1-1997 电缆绝缘和护套材料通用试验方法第1部分:通用试验方法第1节:厚度和外形尺寸测量—机械性能试验 GB/T 2951.2-1997 电缆绝缘和护套材料通用试验方法第1部分:通用试验方法第2节:热老化试验方法 GB/T 2951.3-1997 电缆绝缘和护套材料通用试验方法第1部分:通用试验方法第3节:密度测定方法一吸水试验一收缩试验
电线电缆使用安装知识及验收规范
电线电缆使用安装知识及验收规范 第一章总则 第1.0.1条为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。 第1.0.2条本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。 矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。 第1.0.3条电缆线路的安装应按已批准的设计进行施工。 第1.0.4条电缆及其附件的运输、保管，应符合本规范要求。当产品有特殊要求时，并应符合产品的要求。 第1.0.5条电缆及其附件在安装前的保管，其保管期限应为一年及以下。当需长期保管时，应符合设备保管的专门规定。 第1.0.6条采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。设备应有铭牌。 第1.0.7条施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。对重要的施工项目或工序，尚应事先制定安全技术措施。 第1.0.8条与电缆线路安装有关的建筑工程的施工应符合下列要求： 一、与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
二、电缆线路安装前，建筑工程应具备下列条件： 1.预埋件符合设计，安置牢固; 2.电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束; 3.电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全; 4.电缆线路敷设后，不能再进行的建筑工程工作应结束; 5.电缆沟排水畅通，电缆室的门窗安装完毕。 三、电缆线路安装完毕后投入运行前，建筑工程应完成由于预埋件补遗、开孔、扩孔等需要而造成的建筑工程修饰工作。 第1.0.9条电缆及其附件安装用的钢制紧固件，除地脚螺栓外，应用热镀锌制品。 第1.0.10条对有抗干扰要求的电缆线路，应按设计要求采取抗干扰措施。 第1.0.11条电缆线路的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准规范的规定。 第二章运输与保管 第2.0.1条在运输装卸过程中，不应使电缆及电缆盘受到损伤。严禁将电缆盘直接由车上推下。电缆盘不应平放运输、平放贮存。 第2.0.2条运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。充油电缆至压力油箱间的油管应固定，不得损伤。压力油箱应牢固，压力指示应符合要求。
电线电缆验收要求及相关标准 一、电线进场验收标准 1.验收依据： 1.1《建筑电气施工质量验收规范》GB50303-2002； 1.2《北京市建筑工程资料管理规程》DBJ01-51-2003； 2.产品质量证明文件要求： 2.1电线应有出厂质量证明文件： 包括：合格证（合格证有生产许可证编号和“CCC”认证标识）、检测报告、“CCC’认证证书； 2.2电线质量证明文件应为原件，如果是复印件，复印件和原件内容一致，并加盖原件存 放单位公章，注明原件存放处，并有经办人签字和时间； 2.3生产厂家要有企业法人营业执照。 3.验收标准： 3.1电线绝缘皮标识清楚，标识间距不大于1米，要标明生产厂名、规格型 号、额定电压和“CCC”认证标识；标识要字迹清晰，用浸有汽油或酒精的棉布以1m/s的速度匀速连续擦拭五次，字迹仍清晰可辩； 3.2检测电线线径和绝缘皮厚度（用卡尺或千分尺），参考数据见附表1；3.3测量线皮绝缘电阻值，将电线浸在水中24小时，用750V绝缘摇表摇测， 阻值大于0.5MΩ； 3.4线芯不能松动； 3.5检测电线长度，将电线展开拉直用皮尺量，将实际长度和标识长度对比； 3.6称重，抽检整盘线的重量，参考数据见附表1。 二、电缆进场验收标准 1.验收依据： 1.1《建筑电气施工质量验收规范》GB50303-2002； 1.2《北京市建筑工程资料管理规程》DBJ01-51-2003； 2.产品质量证明文件要求： 2.1电缆应有出厂质量证明文件： 包括：合格证、厂家检测报告；
2.2电缆质量证明文件应为原件，如果是复印件，复印件和原件内容一致，并加盖原件存 放单位公章，注明原件存放处，并有经办人签字和时间； 2.3生产厂家要有企业法人营业执照、生产许可证。 3.验收标准： 3.1电缆绝缘皮标识清楚，标识间距不大于1米，要标明生产厂名、规格型号和米数；标 识要字迹清晰，用浸有汽油或酒精的棉布以1m/s的速度匀速连续擦拭五次，字迹仍清晰可辩； 3.2检查线芯股数和单股线芯的直径； 3.3预分支电缆验收时要注意分支电缆的长度、分支之间的长度、吊钩到第一个分支的长 度及预分支电缆的分支方向（上分支或下分支），且每根预分支电缆均要附图。 3.4测量电缆绝缘皮的绝缘阻值，用1000V绝缘摇表摇测，阻值大于10MΩ。 附表1： BV线的线径、参考重量及绝缘层厚度 附表2：
1 范围 本规范使用于额定电压450/750V 及以下聚氯乙烯绝缘电线电缆及插头电源线、电线组件产品确认检验的依据。 2 职责 2. 1、车间检验员负责定期送检所需确认检验样品到实验室； 2. 2、实验室按照产品规定检验项目进行试验，在规定周期出具检验报告并保管； 3 电线产品检验项目及内容方法 确认检验规范 文件编号 制定日期 版本号 页码 第1页 共4 页 序号 检验项目 检验内容及方法 检验方式（频次） 检验工具 1 外观 表面应光洁平滑，不应有划伤、死胶颗粒、起泡、杂色、脏污，印字要清晰。 逐批 目测 2 标志 1. 印字内容应正确，字迹应清晰，不应有印字残缺不全等不良 逐批 目测 2. 标志间距离应符合产品标准要求 逐批 目测 3. 黄/绿色芯线的任一种颜色不应少于30% 逐批 显微镜 3 绝缘、护套试剥 有护套的电线必须进行试剥，护套拉出后，绝缘芯线间无粘连，绝缘与护套间无粘连、易剥离。 逐批 手动/刀片 4 印字耐擦试验 针对油墨印字的电线，应用浸过水的一团脱脂棉或一块棉布轻轻地擦拭印字内容，共擦10次，印字应耐擦、清晰可辨。 逐批 目测/棉布 5 结构尺寸检查 1. 导体：导体单丝根数及导体单丝直径应符合工艺参数要求。如导体截面积与电线所标识的截面积不一致时，应测量导体电阻进行验证，判定是否合格。 逐批 手动/千分尺/电桥 2. 绝缘平均厚度/最小厚度测量：厚度应符合表2规定。 逐批 投影仪 3. 护套平均厚度/最小厚度测量：厚度应符合表2规定。 逐批 投影仪 4. 椭圆度测量：圆形RVV 电缆均应进行椭圆度测量，在同一横截面上测任意二点外径之差（椭圆度）应不超过平均外径标准上限的15%。 逐批 投影仪/计算器 5. 外形尺寸（线径）检查：应符合表2规定 逐批 卡尺/投影仪 6 导体电阻 导体电阻检查应在长度至少为1m 的电缆试样上对每根导体进行测量，换算成20℃时导体电阻值，应符合表1规定 逐批 电桥
电线电缆检验试验规定 1 目的 1.1使进货检验或验证按规定的要求进行，保证未经检验和验证的原材料不投入生产使用。 1.2防止产生和及时发现不合格品，保证检验通过的产品符合质量标准的要求。 2 范围 本指导书规定了电线电缆用主要原材料的进货检验以及电线电缆产品的过程检验（工序检验）、最终检验（成品检验）、检验流程及抽样规则、判定规则、检验项目、试验类型等。 本指导书适用于本公司电线电缆产品全过程的质量检验和试验。 本指导书同相关的材料标准、试验方法标准及产品标准一起使用。 3 定义 3.1 例行试验（R）routine tests——由制造方在成品电缆的所有制造长度 或附件的每个预制绝缘件上进行的试验，以检验其是否符合规定的要求。 3.2 抽样试验（S）Sample tests——在成品电缆试样上或取自成品电缆的元 件上进行的试验，以证明电缆产品符合设计的规范。
3.3 定期抽样试验（St）Periodic sampling tests——每三个月进行一次的试验。 3.4 型式试验（T）type tests——按一般商业原则，规定的一种型号电缆在供 货前进行的试验，以证明电缆具有良好的性能，能满足规定的使用要求。 一旦进行型式试验后，不必重复进行，除非电缆材料或设计的改变会影响电缆性能。 3.5 过程检验（工序检验）（IPQC）In-process Quality Control——为防止不 合格品流入下道工序，而对各道工序加工的产品及影响产品质量的主要工序要素所进行的检验。其作用是根据检测结果对产品做出判定，即产品质量是否符合规格标准的要求；根据检测结果对工序做出判定，即工序要素是否处于正常的稳定状态，从而决定该工序是否能继续进行生产。 3.6 出厂检验delivery inspection——指产品出厂（交货）前进行的例行试验。 3.7 自检——是指操作工人自己对自己生产的半成品或零部件按照标准或规定要求进行的检验。 3.8 互检——是指同工序或者上下道工序的操作工人相互之间对生产出的成品 或半成品进行的检验,互检的目的是及时发现相互之间被加工产品或零部件的不合格现象,便于及时采取补救措施,从而保证产品的质量。 3.9 专检——是由专职检验人员进行的检验。 4 抽样规则
精品 浙江锦宇线缆有限公司 电缆原材料检验规程 版本：A
1 目的 为让电缆所需的各种原、辅材料得到有效的控制，杜绝不合格材料流入各工序，特制定本规程。 2 范围 本规程规定了原、辅材料的检验和试验方法、技术要求等。 3 职责 本公司原材料检验由仓库开据原材料送检单，检验员根据送检单进行抽样，然后按本规程进行检验和试验，并判定是否合格。 4 引用标准 TD/GFD 141《原材料采购规范》 YD/T 322《铜芯聚烯烃绝缘铝塑综合护套市内通信电缆》 YD/T 837《铜芯聚烯烃绝缘铝塑综合护套市内通信电缆试验方法》 GB/T 2951《电缆和光缆绝缘和护套材料通用试验方法》 5 检验判定准则 原材料检验只分合格与不合格，凡是只要有一项不符合要求，即为不合格品。 6 检验标准及规程 6.1 铝塑复合带 6.1.1 检验标准 6.1.1.1 铝塑复合带表观： 平整、光滑、无杂质、无折皱。 6.1.1.2 铝塑复合带厚度: 0.300±0.042(mm) （铝带标称厚度：0.20mm） 6.1.1.3 铝塑复合带宽度: 标称宽度±0.5mm。 6.1.1.4 铝塑复合带的抗拉强度及断裂伸长率 抗拉强度应≥54MPa 断裂伸长率应≥15% 6.1.1.5 铝塑复合带的铝—塑之间的剥离强度
剥离强度应≥6.13N/cm 6.1.1.6 铝塑复合带的塑—塑之间的热合强度 热合强度应≥17.5N/cm 6.1.2 检验和试验方法 6.1.2.1 每批100%目测表观 6.1.2.2 尺寸测量 取样：各规格抽取一圈作测试对象，批量大时不多于5盘，取出半圈截取50cm 左右。用精度为0.02mm 的游标卡尺测宽度B(mm),用精度为0.001mm 的千分尺测出三处厚度，取平均值H(mm)。 6.1.2.3 按照拉力试验机的操作规程对抽样的铝塑复合带测其抗拉强度及断裂伸长率，每批抽样不少 于3盘。 a) 试验设备: 拉力试验机、游标卡尺：分度值：0.02mm 、千分尺：分辨率：0.001mm 。 b) 试样制备: 取三段铝带试样，每段长度应使夹持两钳口之间的自由长度不小于85mm ，试样宽为被测电缆所用铝带的宽度。用游标卡尺在每段试样中部标出长50mm 的标距。 c) 试验条件: 拉伸速度=（50±10）mm/min ，仲裁时（10±2）mm/min d) 试验步骤: (1) 将试样夹持于拉力试验机的上、下钳口内，夹紧后试样的位置应保证试样的纵轴与拉伸的中心轴线相重合。 (2) 启动拉力试验机，加载须平衡，速度均匀，无冲击，直到试样破断为止，记录这一过程中试样所承受的最大拉力，取三位有效数字。取下试样将断口小心对齐、挤紧，测量并记录破断时两标记线间的距离，精确到0.1mm 。 e) 试样截面积: 试样厚度（不含涂塑层）应在试样标距的两端及中间处测量，精确到0.002mm ；试样宽度应在试样的两端及中间处测量，精确到0.05mm ；试样的原始截面积应取三处测定的截面积中的最小值。 f) 试验结果及计算: 抗拉强度: S F = δ 断裂伸长率: %1000 1?= -L L L ε 式中：δ —抗拉强度 MPa 式中：ε—断裂伸长率 % F —最大负荷 N L1—断裂时试样两标记的间距mm S —试样实测面积 mm2 L0—拉伸前试样两标记线的间距mm 6.1.2.4 对照拉力试验机操作规程对抽取的试样作剥离强度试验。 a) 试验设备: 拉力试验机、分度值：0.02mm 游标卡尺、锋利刀片、分度值：0.05mm 钢直尺。 b) 试样制备: 用钢直尺和锋利刀片在抽取三个试样的铝塑复合带中分别划出长150mm 宽15mm 的条
电线电缆检验标准 电线电缆检验标准 1）IEC60055额定电压18／30kV及以下铜芯或铝芯纸绝缘金属护套电缆 2）IEC60121工业退火铝导线 3）IEC60189聚氯乙烯绝缘聚氯乙烯护套低频通信电缆和电线4）IEC60227额定电压450／750V及以下聚氯乙烯绝缘电缆 5）IEC60245额定电压450／750V及以下橡皮绝缘电缆 6）IEC60317特种绕组线 7）IEC60502额定电压1～30kV挤包绝缘电力电缆 8）IEC60702额定电压750V及以下矿物绝缘电缆及其终端 9）IEC60708聚烯烃绝缘挡潮层聚烯烃护套低频电缆 10）IEC60799 电线组件 11）IEC60800额定电压300／500V防结冰和舒适供热用加热电缆12）IEC60840额定电压30～150kV挤包绝缘电力电缆及其附件试验 13）IEC60889架空导线用硬铝线 14）IEC61089圆线同心绞架空导线
15）GB6995．1—1986电线电缆识别标志第一部分 16）GB6995．2—1986电线电缆识别标志第二部分 17）GB6995．3—1986电线电缆识别标志第三部分 18）GB6995．4—1986电线电缆识别标志第四部分 19）GB6995．5—1986 电线电缆识别标志第五部分：电力电缆绝缘线芯识别标志 20）GB5585．1—1985电工用铜、铝及其合金母线第1部分：一般规定 21）GB5585．2—1985电工用铜、铝及其合金母线第2部分：铜母线 22）GB5585．3—1985电工用铜、铝及其合金母线第3部分：铝母线 23）GBl8014—1999电雷管引爆用聚氯乙烯绝缘电线 24）GB4884—1985绝缘导线的标记 25）GBll017—1989额定电压110kV铜芯、铝芯交联聚乙烯绝缘电力电缆 26）GBl2527—1990额定电压1 kV及以下架空绝缘电缆 27）GBl2528．1—1990交流额定电压3 kV及以下铁路机车车辆用电缆（电线）一般规定
电线电缆检验标准 Final approval draft on November 22, 2020
电线电缆进料检验标准一目的明确电线电缆进料品质验收标准，规范检验动作，使检验、判定标准能达到一致性。 二范围本标准规定了电线电缆进料检验的技术要求、包装要求、检验规则。本标准适用于本公司所有电线电缆的进料检验。 三检验项目及规则 1.外观检查 ●检查绝缘外皮光滑是否破损或老化，厚度均匀；线芯无氧化或锈蚀，股数符合要求； ●检查绝缘皮表面印字是否清晰无脏污，认证编码需符合UL及3C认证要求(印 字可用擦试法检验) 2.包装检查 ●检查线缆包装是否符合存储，运输要求，线缆型号应与其规格书相同,标识应该 清楚，完整。 ●检查外包装无破损、变形；产品型号、颜色与外包装标识相一致。包装捆扎符合要求。 3.结构尺寸检查 ●根据电源线的结构尺寸要求及实际使用要求，用游标卡尺测量电源线的关键尺寸.允许误差为线径(包括绝缘皮):规格±0.1mm,芯径：规格±0.02m. 4.阻燃性测试 ●将A4纸放置于地面上，在距离A4纸200mm的垂直高度上燃烧测试样10S，然后 移开火焰枪，并同时计时试样离焰后持续燃烧时间.离焰后，试样应在30S内熄 灭；试样上掉下的熔滴物不得将A4纸点燃.
5.耐腐蚀性测试(需要时做) ●将待测电线放入中性盐雾试验机内测试72小时；将潮湿试验箱温度设置为：45±5℃；湿度设置为：90%，然后将待测电线放入潮湿试验箱内测试7天；测试要求：线芯无氧化、生锈. 6.耐温性测试 ●将烘炉温度设置为105±2℃，然后将待测试电线放入测试24小时,绝缘皮不可收缩变形 7.可焊性测试 ●将电源线绝缘皮去除后用烙铁将焊上到线芯表面。测试要求：线芯有光泽,上锡良好。 8.ROHS检查（需要时检查） ●供应厂商应提供产品符合ROHS要求的证明文件。

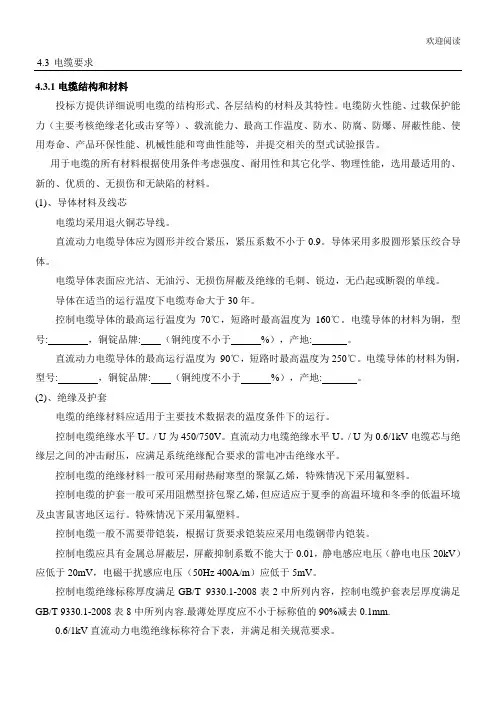

4.3 电缆要求 4.3.1电缆结构和材料 投标方提供详细说明电缆的结构形式、各层结构的材料及其特性。电缆防火性能、过载保护能力（主要考核绝缘老化或击穿等）、载流能力、最高工作温度、防水、防腐、防爆、屏蔽性能、使用寿命、产品环保性能、机械性能和弯曲性能等，并提交相关的型式试验报告。 用于电缆的所有材料根据使用条件考虑强度、耐用性和其它化学、物理性能，选用最适用的、新的、优质的、无损伤和无缺陷的材料。 (1)、导体材料及线芯 电缆均采用退火铜芯导线。 直流动力电缆导体应为圆形并绞合紧压，紧压系数不小于0.9。导体采用多股圆形紧压绞合导体。 电缆导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。 导体在适当的运行温度下电缆寿命大于30年。 控制电缆导体的最高运行温度为 70℃，短路时最高温度为160℃。电缆导体的材料为铜，型号: ，铜锭品牌: （铜纯度不小于 %），产地: 。 直流动力电缆导体的最高运行温度为 90℃，短路时最高温度为250℃。电缆导体的材料为铜，型号: ，铜锭品牌: （铜纯度不小于 %），产地: 。 (2)、绝缘及护套 电缆的绝缘材料应适用于主要技术数据表的温度条件下的运行。 控制电缆绝缘水平U。/ U为450/750V。直流动力电缆绝缘水平U。/ U为0.6/1kV电缆芯与绝缘层之间的冲击耐压，应满足系统绝缘配合要求的雷电冲击绝缘水平。 控制电缆的绝缘材料一般可采用耐热耐寒型的聚氯乙烯，特殊情况下采用氟塑料。
