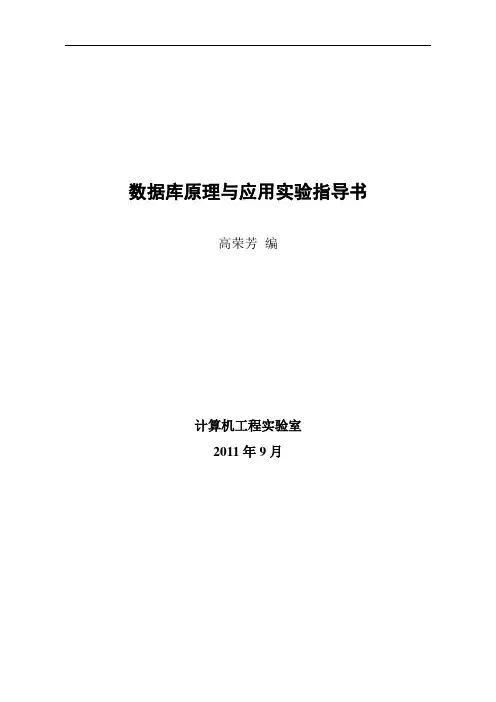

数据库原理与应用实验指导书
高荣芳编
计算机工程实验室
2011年9月
目录
1实验前的准备 (1)
2 实验1数据库和数据表基本操作 (17)
3 实验2 数据查询 (20)
4 实验3 索引及视图操作 (22)
5 实验4 存储过程和触发器 (23)
6 实验5 T-SQL程序设计 (24)
7 实验6 数据库的完整性控制 (26)
8 实验7 安全管理 (28)
9 实验8 图书借阅信息系统数据库模式设计及应用 (29)
1实验前的准备
1.1 课程实验标准
《数据库原理与应用》是计算机科学与技术专业及相近各专业的一门重要基础理论课程。课程概括性的介绍了数据库技术发展历程，详细介绍了数据库系统的基本概念、基本原理、基本方法，阐述了数据库设计、实现的基本过程，同时也介绍了数据库系统的最新进展。通过本课程的学习，使学生牢固掌握数据库系统的基本概念和基本原理，熟悉数据库系统的主要实现方法，能够根据应用需要分析设计实用的数据库管理系统。
《数据库原理与应用》是一门实践性很强的课程，通过实验实践，配合课堂教学内容加深对数据库系统的基本概念、基本原理、基本方法的理解，掌握数据库系统设计的基本思想和基本步骤，熟悉关系数据库的标准语言SQL，并对关系数据库系统的某一典型系统（如SQL Server 2000）有较深入的了解，使学生对数据库系统有一个完整的、全面的认识。
1.课程实验的目标
《数据库原理与应用》课程上机实验的主要目标是：
(1)通过上机操作，加深对数据库系统理论知识的理解。
(2)通过使用具体的数据库管理系统，了解一种实际的数据库管理系统，并掌握
其操作技术。
(3)通过实验题目的上机实践，提高学生的实践动手能力，提高学生的分析问题
和解决问题的能力。
2.主要软件实验环境
操作系统为Microsoft Windows 2000或更高级的版本。
数据库管理系统为Microsoft SQL Server 2000标准版或更高级的版本。
3.课程实验的基本要求
(1)每次实验前，教师需要向学生讲清楚本次实验的目的和基本要求；学生应当先弄清楚相关的理论知识，预习实验内容、方法和步骤，认真准备好实验程序和数据，避免出现盲目上机的行为。
(2)实验1人1组，在规定的时间内，由学生独立完成，出现问题时，教师要做好指导，但不能包办代替。
(3)任课教师要在实验课前清点学生人数，实验中按要求做好学生实验情况及结果记录，实验后认真填写实验记录、批改实验报告。
(4)学生最好自备计算机，课下能多做练习，以便能够熟悉和精通实验内容。
4. 实验项目设置及考核
本课程设置了八个实验项目，共计20学时。具体情况如下：
实验1 数据库和数据表基本操作 4学时
实验2 数据库的完整性控制 2学时
实验3 数据查询 2学时
实验4 索引及视图操作 2学时
实验5 存储过程和触发器 2学时
实验6 T-SQL程序设计 2学时
实验7 安全管理 2学时
实验8 图书借阅信息系统数据库模式设计及应用 4学时
实验1 数据库和数据表基本操作 4学时
实验2 数据查询 2学时
实验3 索引及视图操作 2学时
实验4 存储过程和触发器 2学时
实验5 T-SQL程序设计 2学时
实验6 数据库的完整性控制 2学时
实验7 安全管理 2学时
实验8 图书借阅信息系统数据库模式设计及应用 4学时
本课程实验采用实验结果检查登记和课后实验报告相结合的方式，在满足设计要求的前提下，应用多种测试数据进行验证，检查结果的正确性。实验成绩按优秀、良好、中等、及格和不及格五级制记载。
1.2 SQL Server 2000 简介
Microsoft SQL Server起源于Sybase SQL Server。1988年，由Sybase公司、Microsoft公司和Asbton-Tate公司联合开发、运行于OS/2操作系统上的SQL Server 诞生了。1992年，两公司将SQL Server移植到了Windows NT操作系统上。之后，Microsoft公司致力于Windows NT平台的SQL Server开发，而Sybase公司则致力于UNIX平台的SQL Server的开发。SQL Server 2000是运行于Windows操作系统的的关系型数据库管理系统，是新一代电子商务、数据仓库和数据库解决方案。它功能强大、操作简便，用户能方便快捷地管理数据库开发应用程序。
1.2.1 SQL Server 2000 的主要版本
1.企业版Enterprise Edition
支持所有的SQL Server 2000 特性,可作为大型Web站点、企业OLTP联机事务处理以及数据仓库系统等的产品数据库服务器。
2.标准版Standard Edition
用于小型的工作组或部门。
3.个人版Personal Edition
用于单机系统或客户机。
4.开发版Developer Edition
用于程序员开发应用程序。这些程序需要SQL Server 2000 作为数据存储设备。等等……。
1.2.2 SQL Server 2000的安装
下面以在Windows 2000 professional上安装SQL Server 2000 Personal Edition为例，详细介绍其安装过程。步骤如下：
1.将SQL Server 2000的光盘放入光驱，则会出现安装程序启动画面；
2.选择安装SQL Server 2000 组件，出现安装组件画面；
3.选择安装数据库服务器，出现SQL Server安装向导，点击下一步；
4. 在计算机名对话框中，选择本地计算机，点击下一步；
5.在安装选择对话框中，选择创建新的SQL Server实例，点击下一步；
6.在用户信息对话框中，输入用户、公司，点击下一步；
7.在软件许可证协议对话框中，点击是；
8.在安装定义对话框中，选择服务器和客户端工具，点击下一步；
9.在实例名对话框中，安装默认方式的实例，点击下一步；
10.在安装类型对话框中，选择典型安装，点击下一步；
11.在服务账户对话框中，接受默认选项；在服务设置中，选择使用本地系统账户，点击下一步；
12.在身份验证模式对话框中，选择混合模式，并为sa添加密码，点击下一步；
13.当完成以上选择后，出现开始复制文件对话框，点击下一步，安装程序开始复制文件，安装完成。
1.2.3 SQL Server 2000 客户端工具介绍
SQL Server 安装成功后，可在开始菜单中看到客户端工具，如下图所示：
1.服务管理器
在开始菜单中打开服务管理器，按开始/继续按钮，启动SQL Server 服务。
2.企业管理器
在开始菜单中打开企业管理器，展开树状目录，可创建新表、添加数据、新建用户等。
3.查询分析器
在开始菜单中打开查询分析器，先选择Northwind 数据库，并在在编辑器窗格中创建脚本，执行脚本，显示执行结果。
1.2.4 查询分析器介绍
SQL Server 2000的查询分析器是一种特别用于交互式执行SQL
语句和脚本的极
选择对象(表、视图、存储过程、用户、角色……)，点击右键可进行相应的操作
执行脚本
好的工具。下面简单介绍查询分析器的启动，如何在查询分析器中实现建表、插入记录、查询记录等操作。
1.启动数据库服务软件SQL Server 2000的查询分析器：
在程序菜单中选择Microsoft SQL Server，如下图所示：
再选中查询分析器，
点击查询分析器后，出现连接到SQL Server窗口：
点击按钮，出现选择服务器窗口
选择本地服务(Local)，点击确定按钮。
再点击连接到SQL Server窗口的确定按钮。出现SQL查询分析器主界面，如下图所示。
选择查询菜单，点击更改数据库，如下图所示。
出现选择数据库窗口，如下图所示。
选择在上次实验中建立的数据库Test，点确定按钮。
2．在查询分析器中建立表：
在查询分析器的查询窗口中输入SQL语句，如下图所示。
点击按钮，执行该SQL语句，在查询窗口下部出现一个输出窗口，如下图所示。
提示命令成功完成，或者报告出错信息。
3.在查询分析器中向表添加数据：
在查询分析器的查询窗口中输入SQL语句，如下图所示。
点击按钮，执行该SQL语句，在查询窗口下部出现一个输出窗口，如下图所示。
4．使用查询分析器从表中查询数据
在查询分析器的查询窗口中输入SQL语句，如下图所示。
点击按钮，执行该SQL语句，在查询窗口下部出现一个输出窗口，如下图所示。
1.3 实验报告格式
实验名称（居中）
一、实验目的
二、实验环境
三、实验内容
四、实验步骤
五、实验总结
2 实验1数据库和数据表基本操作
一、实验目的
1.巩固数据库的基础知识。
2.掌握利用企业管理器和使用Transact-SQL创建数据库、表和修改、删除数据库、表等。
3.掌握使用SQL Server查询分析器接收Transact-SQL语句和进行结果分析、保存。
4.掌握使用SQL Server查询分析器向已经建好的表中添加信息、修改信息、删除信息和进行信息的简单查询。
二、实验环境
硬件环境：PC机
软件环境：操作系统为Microsoft Windows 2000或以上版本。
数据库管理系统为Microsoft SQL Server 2000标准版或企业版。
三、实验内容
1.熟悉SQL Server的安装步骤和环境。
2.熟悉SQL Server企业管理器和查询分析器工具的基本使用方法。
3.利用企业管理器和使用Transact-SQL创建数据库、表和修改、删除数据库、表
等。
4.查看数据库属性，查看和修改表结构和表内容。
5.练习使用SELECT、INSERT、UPDATE语句对数据表进行基本的操作。
四、实验步骤
1.熟悉SQL Server 2000安装步骤和环境。
2.使用企业管理器完成：
(1)建立学生_课程数据库;
(2)查看学生_课程数据库的属性，并进行修改，使之符合要求;
(3)在建好的学生_课程数据库中建立学生、课程和选课3个表，其表结构为：
学生S（学号，姓名，性别，年龄，所在专业名称）
课程C（课程号，课程名，任课教师名，开设的学期）
选课SC（学号，课程号，成绩）
要求为每个表定义其主键，每个字段选择合适的数据类型，设置是否允许空值和默认值，给每个表中至少插入5条学生信息等；
举例：学生表S
课程表C
选课表SC
(4)向各表中输入数据，查看各表的结构和内容；
(5)修改数据库、表等；
