数字电路与逻辑设计授课教师：陈东电路与电子技术基础教学部本次授课内容 —— 只读存储器（ROM）ROM的基本知识ROM的存储器结构ROM用于组合电路设计ROM的基本知识只读存储器（Read only memory, ROM），是半导体存储器的一种，同时也是非易失性存储器的一种，数据的存取方式类似于RAM，但是存入的数据可以长期保持，存储器断电数据不 会丢失。

只读存储器的特点是：读写速度慢且读比写快、数据不易丢失、只能读出不能写入（可编程ROM除外）、擦写次数有限。

只读存储器分为：固定ROM(掩膜ROM)、可编程ROM(PROM)、 可擦除可编程ROM(EPROM)、电可擦除可编程ROM(E2PROM)。

ROM的结构ROM主要由三部分组成：地址译码器、存储矩阵、输出缓冲器。

输出缓冲器增强输出信号，实现输出的三态控制以二极管固定ROM为例：1111地址译码器和存储矩阵的阵列图:其它种类的ROM，如可编程ROM(PROM)、可擦除可编程 ROM(EPROM)、电可擦除可编程ROM(E2PROM)等与固定 ROM的结构类似，都是由地址译码器、存储矩阵、输出电 路组成，主要区别在于构成存储矩阵的单元不同。

PROM的存储单元E2PROM的存储单元EPROM的存储单元熔丝 叠层栅注入MOS管 浮栅隧道氧化层MOS管ROM用于组合电路设计ROM器件除了可以作为存储器外，还可以用来实现各种组合逻辑函数。

在ROM器件的组成结构中，地址译码器是与阵列、存储矩阵是或阵列、ROM有多个数据输出端，因此可以用来实现任何组合逻辑函数。

ROM设计组合电路的实例设计题目用ROM设计一个组合电路，用来产生一组逻辑函数：设计过程：⎪⎪⎩⎪⎪⎨⎧+=+=+++=+++=D B BD Y D C B BD A Y D C AB D C B A BCD A D C B A Y ABCD D C B A D C B A D C B A Y 4321 将各组逻辑函数化为最小项表达式，再作图。

RAM、SRAM、SDRAM、ROM、EPROM、EEPROM、Flash等常见存储器概念辨析常见存储器概念辨析：RAM、SRAM、SDRAM、ROM、EPROM、EEPROM、Flash存储器可以分为很多种类，其中根据掉电数据是否丢失可以分为RAM（随机存取存储器）和ROM （只读存储器），其中RAM的访问速度比较快，但掉电后数据会丢失，而ROM掉电后数据不会丢失。

ROM和RAM指的都是半导体存储器，ROM是Read Only Memory的缩写，RAM是Random Access Memory的缩写。

ROM在系统停止供电的时候仍然可以保持数据，而RAM通常都是在掉电之后就丢失数据，典型的RAM就是计算机的存。

RAM 又可分为SRAM（Static RAM/静态存储器）和DRAM（Dynamic RAM/动态存储器）。

SRAM 是利用双稳态触发器来保存信息的，只要不掉电，信息是不会丢失的。

DRAM是利用MOS（金属氧化物半导体）电容存储电荷来储存信息，因此必须通过不停的给电容充电来维持信息，所以DRAM 的成本、集成度、功耗等明显优于SRAM。

SRAM速度非常快，是目前读写最快的存储设备了，但是它也非常昂贵，所以只在要求很苛刻的地方使用，譬如CPU的一级缓冲，二级缓冲。

DRAM保留数据的时间很短，速度也比SRAM慢，不过它还是比任何的ROM都要快，但从价格上来说DRAM相比SRAM要便宜很多，计算机存就是DRAM的。

而通常人们所说的SDRAM 是DRAM 的一种，它是同步动态存储器，利用一个单一的系统时钟同步所有的地址数据和控制信号。

使用SDRAM不但能提高系统表现，还能简化设计、提供高速的数据传输。

在嵌入式系统中经常使用。

ROM也有很多种，PROM是可编程的ROM，PROM和EPROM（可擦除可编程ROM）两者区别是，PROM是一次性的，也就是软件灌入后，就无法修改了，这种是早期的产品，现在已经不可能使用了，而EPROM是通过紫外光的照射擦出原先的程序，是一种通用的存储器。

计算机基础知识认识计算机存储器中的EPROM和EEPROM计算机基础知识：认识计算机存储器中的EPROM和EEPROM计算机存储器是指计算机系统中用于存储数据和指令的设备，其中EPROM和EEPROM是两种常见的非易失性存储器类型。

本文将介绍EPROM和EEPROM的定义、特点以及它们在计算机系统中的应用。

一、EPROM的定义和特点EPROM (Erasable Programmable Read-Only Memory) 是一种可以被擦除和重新编程的只读存储器。

它的主要特点如下：1. 非易失性：EPROM的数据可以在断电后长期保存，不会因为断电而丢失。

这使得EPROM非常适合存储那些需要长期保留的数据和指令。

2. 可擦除性：EPROM中的数据可以通过使用紫外线照射来擦除，也可以使用专门的擦除器进行擦除。

擦除之后，EPROM可以被重新编程。

擦除和重新编程的过程可以多次进行，但是每个EPROM只能进行有限次数的擦除和重新编程。

3. 只读性：在未擦除和重新编程之前，EPROM中的数据是只读的，无法进行修改。

这使得EPROM更加安全可靠，适用于存储那些需要保护而不希望被修改的数据和指令。

4. 容量较小：EPROM的存储容量相对较小，通常在几KB到几MB 的范围内。

这限制了EPROM在存储大量数据方面的应用。

二、EPROM的应用由于EPROM具有非易失性和只读的特点，它在某些应用中得到了广泛的应用。

以下是一些EPROM的常见应用：1. 系统固件：EPROM常用于存储计算机系统的固件，如BIOS (Basic Input Output System)。

这些固件在计算机启动时被加载，负责初始化硬件和提供基本的输入输出功能。

2. 音视频存储：EPROM可以用于存储音频和视频文件，如音乐合成器中的音乐数据、游戏机中的游戏数据等。

3. 电子设备配置：EPROM可以存储电子设备的配置信息和参数，如路由器、交换机等网络设备的配置信息。

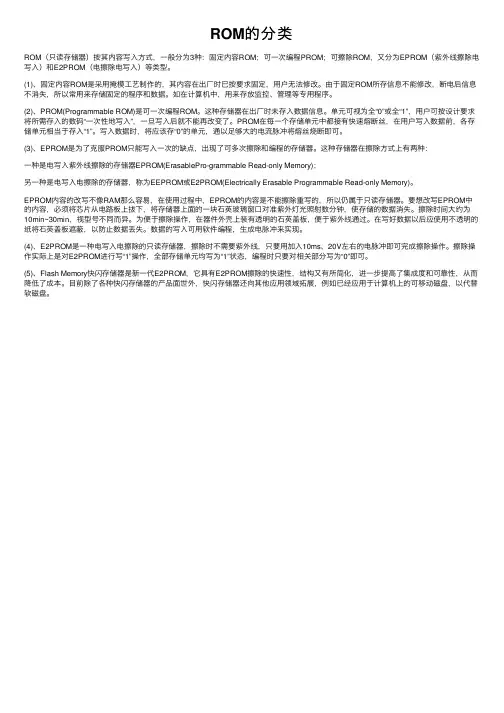

ROM的分类ROM（只读存储器）按其内容写⼊⽅式，⼀般分为3种：固定内容ROM；可⼀次编程PROM；可擦除ROM，⼜分为EPROM（紫外线擦除电写⼊）和E2PROM（电擦除电写⼊）等类型。

(1)、固定内容ROM是采⽤掩模⼯艺制作的，其内容在出⼚时已按要求固定，⽤户⽆法修改。

由于固定ROM所存信息不能修改，断电后信息不消失，所以常⽤来存储固定的程序和数据。

如在计算机中，⽤来存放监控、管理等专⽤程序。

(2)、PROM(Programmable ROM)是可⼀次编程ROM。

这种存储器在出⼚时未存⼊数据信息。

单元可视为全“0”或全“1”，⽤户可按设计要求将所需存⼊的数码“⼀次性地写⼊”，⼀旦写⼊后就不能再改变了。

PROM在每⼀个存储单元中都接有快速熔断丝，在⽤户写⼊数据前，各存储单元相当于存⼊“1”。

写⼊数据时，将应该存“0”的单元，通以⾜够⼤的电流脉冲将熔丝烧断即可。

(3)、EPROM是为了克服PROM只能写⼊⼀次的缺点，出现了可多次擦除和编程的存储器。

这种存储器在擦除⽅式上有两种：⼀种是电写⼊紫外线擦除的存储器EPROM(ErasablePro-grammable Read-only Memory)；另⼀种是电写⼊电擦除的存储器，称为EEPROM或E2PROM(Electrically Erasable Programmable Read-only Memory)。

EPROM内容的改写不像RAM那么容易，在使⽤过程中，EPROM的内容是不能擦除重写的，所以仍属于只读存储器。

要想改写EPROM中的内容，必须将芯⽚从电路板上拔下，将存储器上⾯的⼀块⽯英玻璃窗⼝对准紫外灯光照射数分钟，使存储的数据消失。

擦除时间⼤约为10min~30min，视型号不同⽽异。

为便于擦除操作，在器件外壳上装有透明的⽯英盖板，便于紫外线通过。

在写好数据以后应使⽤不透明的纸将⽯英盖板遮蔽，以防⽌数据丢失。

数据的写⼊可⽤软件编程，⽣成电脉冲来实现。

ROM（只读存储器）是一种非易失性存储器存储着计算机的固化程序和数据断电时数据不会丢失ROM（只读存储器）是一种非易失性存储器，它用于存储计算机的固化程序和数据，即一旦存储在ROM中的信息，在断电的情况下也不会丢失。

ROM在计算机系统中起着非常重要的作用，本文将详细介绍ROM的定义、分类、特点以及应用领域。

一、ROM的定义ROM（Read-Only Memory），即只读存储器，是一种存储计算机程序和数据的电子器件，其中的数据在断电或重新启动后仍能保持。

与随机存取存储器（RAM）不同，ROM只能读取其中存储的数据，不能进行写入或修改操作。

二、ROM的分类根据存储方式和工作性质，ROM可分为以下几种不同的类型：1. Mask ROM（掩膜只读存储器）Mask ROM是制造过程中在芯片上预先编程的ROM，其中的程序和数据是通过在制造过程中使用掩膜进行固化。

由于程序和数据是在制造过程中设定的，因此无法改变其中的内容。

2. PROM（可编程只读存储器）PROM是一种用户可编程的ROM，用户可以使用特殊的设备将数据和程序编程到ROM芯片中，并且这些数据和程序在更改前是可擦除的。

PROM通常是一次性编程的，一旦编程完成，就无法再次擦除或修改其中的内容。

3. EPROM（可擦写可编程只读存储器）EPROM是一种用户可擦除的ROM，它使用特殊的设备将数据和程序编程到ROM芯片中，然后在需要修改时，可以使用紫外线照射来擦除原有的内容，再重新编程新的内容。

EPROM的擦除和编程过程需要专门的设备和操作，因此一般用户无法在家中完成。

4. EEPROM（电可擦可编程只读存储器）EEPROM与EPROM类似，但它使用电子信号来擦除和编程，而不需要紫外线。

EEPROM可以在计算机系统内部进行擦除和编程，因此更加方便。

EEPROM可以被多次擦写和编程，但其速度较慢，相对较小容量，价格也较高。

5. Flash ROMFlash ROM是一种擦写可编程的存储器，它是EEPROM和SRAM 的结合体，具有较大的存储容量和较快的读写速度。

计算机存储器的几种类型与特点计算机存储器是一种重要的硬件设备，用于存储和读取数据。

根据存储器的特点和类型，可以分为多种不同的存储器。

接下来，我将详细介绍计算机存储器的几种类型和特点。

一、RAM（随机存取存储器）1. 特点：- 读取和写入速度快- 是临时存储器，通电后存储的数据会被清除- 数据的存储和检索是随机的，可以直接访问任意位置- 成本较高2. 分类：- SRAM（静态随机存取存储器）：采用触发器来存储每个位的值，速度快但容量小。

- DRAM（动态随机存取存储器）：采用电容存储每个位的电荷量，速度较慢但容量大。

二、ROM（只读存储器）1. 特点：- 只能读取，无法写入数据- 数据永久保存，通电后不会丢失- 适用于存储常用的程序和固定的数据- 成本较低2. 分类：- PROM（可编程只读存储器）：一次性编程，无法擦除和重新编程。

- EPROM（可擦除可编程只读存储器）：可以使用紫外线擦除并重新编程。

- EEPROM（电可擦除可编程只读存储器）：可以通过电子方式擦除并重新编程。

三、Cache（高速缓存）1. 特点：- 存储器层次结构中的一层，位于CPU和主存之间- 用于加快CPU对数据的访问速度- 存储最近经常访问的数据和指令- 容量比主存小，但访问速度更快2. 分类：- L1 Cache：位于CPU内部，速度最快，容量较小。

- L2 Cache：位于CPU外部，但仍与CPU紧密相连，速度次于L1 Cache，容量更大。

- L3 Cache：位于CPU和主存之间，速度略慢，容量最大。

四、硬盘1. 特点：- 可持久存储大量的数据- 读取和写入速度相对较慢- 适用于长期存储数据和文件- 成本较低2. 分类：- 机械硬盘：通过盘片和机械臂进行数据的读写。

- 固态硬盘：使用闪存芯片存储数据，速度更快但容量较小。

五、光盘1. 特点：- 使用激光读写数据- 存储容量较大- 适用于存储大量影音、文档等数据- 成本适中2. 分类：- CD（光盘）：存储容量较小（约700MB）。
