高速铁路路基防护栅栏技术交底
防护栅栏施工技术交底
一、适用范围
本交底适用于新建银西铁路（甘宁段）YXZQ-7标段三分部所有路基、桥梁矮墩防护栅栏施工。
二、设计要求

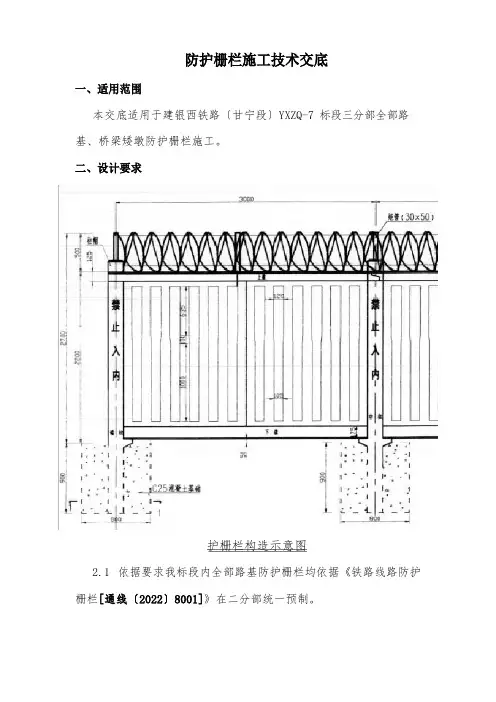

护栅栏结构示意图
2.1 根据要求我标段内所有路基防护栅栏均按照《铁路线路防护栅栏[通线（2012）8001]》在二分部统一预制。
2.2 防护栅栏应设置在用地界以内0.5m处，采用2.2m钢筋混凝土防护栅栏，上部设0.5m刺丝滚笼。其中0°＜地面坡度＜6°时，按3m一单元；6°＜地面坡度＜12°时，按1.59m一单元；12°＜地面坡度＜36°时，按1.15m一单元；36°＜地面坡度时，采用金属网片防护栅栏或者砌砖墙。
三、路基防护栅栏
钢筋混凝土栅栏由立柱、上槛、下槛、栏片、柱帽构件组成，现场拼装。每单元（相邻两立柱中心距离）长度分3m、1.59m、
1.15m三种。
3.1 立柱：2.2m高防护栅栏立柱截面尺寸为18*18cm，立柱高2.975m，两侧设置10cm长牛腿支撑，以便搭接下槛。防护栅栏的起点、终点或与其他建筑物搭接时，单侧设牛腿支撑。
3.2 上槛及下槛：上槛高125mm宽180mm，分端部及中间两种形式，分别用于防护栅栏起终点位置及中间位置，其下部有向下开口的卡槽。下槛宽180mm，下槛高度175mm，下槛上部有向上的卡槽。栅栏下槛与地面空隙一律深挖10cm后用C25混凝土整体浇筑。
3.3 栏片：每单元含1~2片栏片，通过上、下槛的卡槽固定。
2.2m高防护栅栏栏片高1875mm，防护栅栏栏片肋柱下部1.0m间隙宽度为105mm，上部间隙宽度120mm，中部设置100mm渐变段。
3.4 柱帽：柱帽截面尺寸为180mm*180mm，高度150mm，中心预留螺栓孔。用于立柱顶部及台阶过渡处前后上槛见的连接，拼装后螺栓孔采用水泥砂浆封填。
3.5刺丝液笼：刺丝液笼采用刀片刺丝绕圈后每隔120度用刺丝连接卡固定，张开后形成蛇腹网状，闭合后刀片刺丝圈径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm。刺丝液笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接，纵向拉筋采用2.5mm 的冷拔镀锌钢丝饶2圈后拧紧固定，支架设置在跨度3米防护栏的立柱和跨中位置，其他跨度仅设置于立柱上不，支架与防护栏采用支架抱箍连接。刺丝液笼的下缘距离混凝土防护栏上缘的垂直距离
为0.05米。
四、立柱基础
4.1 一般土质地段，地基承载力≥100kpa，抵抗侧向应力≥60k pa，基础采用C25混凝土浇筑。2.2m高防护栅栏基础尺寸采用600m m*800mm*900mm，斜坡地段防护栅栏基础尺寸采用600mm*600mm*900 mm，1.8米高防护栅栏基础尺寸采用600mm*600mm*700mm。
4.2 基坑应尽量垂直开挖，基坑尺寸应符合设计要求，不得扰动基坑侧的原状土体。对扰动土体应挖除回填，回填土应夯实。
4.3埋入立柱时，应严格控制好位置，定位后，用C25混凝土浇筑，并保证立柱纵横向不移位，竖向垂直，待基础混凝土强度达到设计强度70%后方可撤去立柱支撑。
五、栅栏门
技术交底记录表 工程名称DK122+～DK135+路基段铁路线 路防护栅栏工程 分部（分项）工程线路防护栅栏 交底 项目 预制、运输、安装图纸名称、图号通线（2012）8001
交底人 接底 人质量负责人：安全负责人：领工员： 操作者： 审核人 批准人 日期 注：此表写不下可用附页。 铁路线路防护栅栏施工技术交底 一施工范围： DK122+～DK135+之间六段路基，铁路防护线路栅栏工程，全长约8500米。 二采用的规范标准 《铁路混凝土工程施工技术指南》、《高速铁路路基工程施工技术规程》。 三本段防护栅栏的类型
设计时速200公里以上的铁路，采用米高度钢筋混凝土防护栅栏加米的刺丝滚笼，防护栅栏应设置在用地界以内米处。 四施工准备 原土地坪隧道临建场地设置防护栅栏预制场。预制场地采用混凝土硬化，保证场地平整。 制作防护栅栏立柱、上槛、下槛、栏片及柱帽模板。模板应具有足够大的强度、刚度和稳定性，为保证构件各部位形状、尺寸及预埋件的准确定位及外观光滑美观，应采用钢模。 五钢筋混凝土防护栅栏构造 钢筋混凝土栅栏由基础、立柱、上槛、下槛、栏片、柱帽、刺丝滚笼构件组成，现场拼装。每单元（相邻两立柱中心距离）长度分为和、三种。0°＜地面坡度＜6°时，按3m一单元；6°＜地面坡度＜12°时，按一单元；12°＜地面坡度＜36°时，按一单元；各构件采用C30钢筋混凝土预制，主筋采用HRB335，箍筋及构造筋采用HPB300；适用于地面沿设置方向纵坡小于36°地段。? 1.立柱： 截面尺寸为180mm×180mm，两侧设置100mm长牛腿支撑，以便搭接下槛。在设置防护栅栏的起点、终点或其他建筑物连接时，单侧设牛角支撑。?牛腿支撑处设凸榫，以便卡住下槛。凸榫截面尺寸为50mm×50mm，高度为
ZT1303GLJL-15-02 单位：中铁十三局集团有限公司贵广铁路指挥部第三项目经理部第1 页共8 页主送单位防护栅栏队编号 工程名称防护栅栏日期2013.06.28 防护栅栏施工 内容： 质量标准： 1、防护栅栏立柱应按设计要求位置、深度埋设。 2、防护栅栏应在基础混凝土强度达到设计的80%以上后安装，安装 应牢固。 3、防护栅栏立柱、门柱、上槛、下槛、栏片、柱帽、金属网片、连 接矩管及螺栓等原材料的品种、规格、质量应符合设计要求。混凝土制品表面应光滑平整，不应有麻面，掉皮。金属网片图层应均匀颜色一致，表面光滑，无流柱、滴流、粉泡、龟裂、露铁等现象。 4、预制防护栅栏立柱、门柱、上槛、下槛、栏片、柱帽混凝土强度 应满足设计要求。 5、防护栅栏高度应符合设计要求，栅栏下槛底面距地面距离不应大 于设计。 6、防护栅栏立柱、门柱尺寸允许偏差应符合设计要求，允许偏差为： 截面边长≤2.5mm、高度≤5mm、立柱中预留孔位置≤2mm、牛腿支撑及其上块状卡销位置及尺寸≤2mm。 编制者：审核者：批准人： 接收单位：接收负责人：
ZT1303GLJL-15-02 单位：中铁十三局集团有限公司贵广铁路指挥部第三项目经理部第2 页共8 页 主送单位防护栅栏队编号 工程名称防护栅栏日期2013.06.28 7、防护栅栏上槛、下槛、栏片、柱帽尺寸允许偏差应符合设计要求， 允许偏差为：长度≤2mm、宽度≤2mm、高度≤2mm。 8、防护栅栏距离线路中心位置的允许偏差为+100mm。 技术措施： 1、新建设计时速200公里及以上铁路，采用2.2m高度钢筋砼防护栅 栏加0.5m刺丝滚笼。防护栅栏应设置在用地界以内0.5m处。 2、钢筋砼防护栅栏由立柱、上槛、下槛、栏片、柱帽构件组成，采 用预制厂集中预制，现场拼装的方法进行施工。每单元（相邻两立柱中间距离）长度分别为3.0m、1.59m、1.15m三种。地面纵坡小于6o地段，防护栅栏单元长度3m；6o～12o地段，防护栅栏单元长度1.59m；12o～36o斜坡地段，防护栅栏单元长度1.15m；各构件均采用C30钢筋砼预制。 ⑴立柱 立柱截面尺寸为180mm*180mm，两侧设置100mm长牛腿支撑，以便搭接下槛。防护栅栏的起点、终点或与其它建筑物连接时，单侧设牛腿支撑。 ⑵上槛及下槛 上槛高125mm、宽180mm，分端部及中部两种形式，分别用于防护 编制者：审核者：批准人： 接收单位：接收负责人：
新建至铁路客运专线CGZQ-2标 编号： 桥下防护栅栏安装 技术交底 编制： 复核： 接收：
中铁四局集团昌赣客专CGZQ-2标项目经理部一分部 年月日
技术交底书 技术交底书表格编号1311 项目名称昌赣一分部第页 共页 交底编号 工程名称路基工程 设计文件图号昌赣客专施（桥）-4-Ⅰ、-4a、-5 施工部位桥下防护栅栏安装 交底日期 技术交底容： 一、技术交底围 适用于本分部跨沪昆铁路特大桥、樟溪特大桥、赣抚运渠特大桥墩高3m及以上的旱桥地段防护栅栏安装。 二、设计情况 高速铁路桥梁墩高3m及以上旱桥地段，采用1.8m钢筋混凝土立柱金属网片防护栅栏。 高速铁路桥梁墩高3m以下地段，采用2.2m钢筋混凝土栅栏加刺丝液笼，具体容见路基防护栅栏安装技术交底。 钢筋混凝土立柱金属网片防护栅栏由立柱、网片及金属连接部件组成，防护高度1.8m。 1）立柱：立柱采用C30钢筋混凝土预制，截面尺寸为120mm×120mm，
立柱高度2.5m，立柱预制时预留四个φ12mm圆，安装时通过螺杆固定两侧连接板。 2）金属网片：金属网片采用Q235矩管边框，规格30mm×50mm，矩管厚度2.0m；部网丝采用HPB300φ4mm高线冷拔钢丝，规格为75mm×150mm。 3）连接板与螺栓：立柱连接板、网片连接板采用90°折角Q235钢板，厚度4.0mm分A、B两种形式。 图1 钢筋混凝土金属网片防护栅栏（高度1.8m）正面图钢筋混凝土立柱使用年限按30年设计，金属网片使用年限按15年设计。 三、作业准备 1）技术准备 现场核对防护栅栏施工图，确定施工管段防护栅栏设置是否完备与妥善，需要变更防护栅栏设计（长度、防护类型等）时，应按程序办理，按批准的手

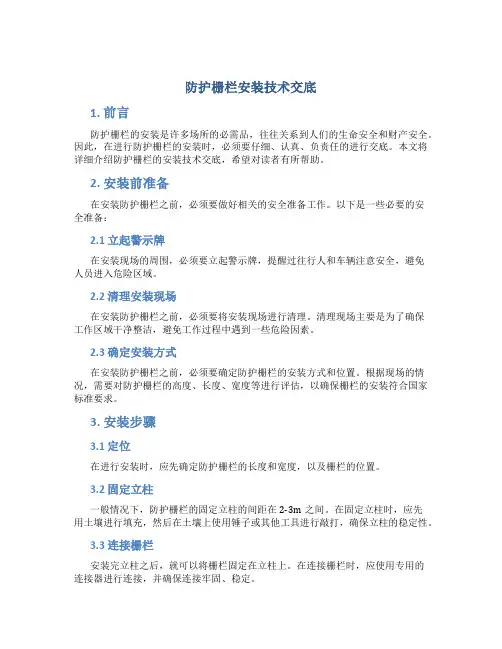

防护栅栏安装技术交底 一、防护栅栏结构 钢筋混凝土栅栏由立柱、上槛、下槛、栏片、柱帽、刺丝滚笼构件组成，现场拼装后进行安装。每单元（相邻两立柱的中心距离）长度分别为3.00m和1.59m和1.15米三种。各构件采用C30凝土预制，主筋采用HRB335，箍筋及构造筋采用HPB300。 立柱：截面尺寸为180mm×180mm，两侧设置100mm长牛腿支撑，以便搭接下槛，防护栅栏的起点、终点或与其它建筑物连接时，单侧设牛腿支撑。 上槛及下槛：上槛高125mm、宽180mm，分端部及中间两种形式，分别用于防护栅栏起终点位置及中间位置，其下部有向下开口的卡槽，深度为20mm；下槛宽180mm，1.8m高防护栅栏下槛高度为155mm，下槛上部有向上的卡槽，深度为10mm。 栏片：每单元含1-2片，通过上、下槛的卡槽固定，1.8m高防护栅栏栏片高度为1495mm，间隙宽度为120mm。 柱帽：截面尺寸为180mm×180mm，高度150mm，中心预留螺栓孔，用于立柱顶部及台阶过渡处前后槛间的连接，拼装后螺栓孔采用C30混凝土封填。 二、现场安装流程 防护栅栏现场安装施工流程
图2 防护栅栏安装工艺流程图防护栅栏安装效果图 图3 防护栅栏安装效果图
三、技术要求 防护栅栏安装要做到“严、直、齐、美”，线路封闭严实，不留有间隙；沿线路方向顺直，不忽远忽近；防护栅栏顶端与下端纵向过渡平滑整齐，不忽高忽低；要求整体效果美观，避免给人凌乱的感觉。安装前应清理场地，下槛下部地面应平整、夯实，保证两侧排水不受影响。栅栏底部距离地面高度不应大于5cm。 1、原地面平整 测量栅栏安装段原地面标高，如果地面起伏不大，可适当调整栅栏坑深度来统一立柱水平标高。起伏较大时集中设斜坡防护栅栏。 防护栅栏安装前，应对栅栏两侧地面进行平整压实，当栅栏设置为坡地或栅栏两侧存在高差时，应将栅栏两侧各2m围的高出部分进行平整，两侧地面应平齐等高且不高于栅栏下槛底部，以保证栅栏相对于两侧地面均达到防护高度。 2、基坑开挖 按照测量放样位置及标高，进行立柱基坑开挖，基坑应垂直开挖，基坑尺寸应符合设计要求，不得扰动基坑侧的原状土体。 一般土质地段，地基承载力≥100kPa，抵抗侧向应力≥60kPa，基础采用C25混凝土浇筑。1.8m高防护栅栏基础尺寸采用 600mm×600mm×700mm，斜坡地段防护栅栏基础尺寸采用 600mm×600mm×900mm。对扰动土体应挖除回填，回填土压实系数不小于0.93。 3、构件堆码运输 立柱、上槛、下槛及柱帽，运输中应有保护措施，于其间夹草席、稻草、锯末或其他缓冲防震材料，竖向堆码层数不超过五层，高度不超过600mm。金属网片及连接构件采取有效的包装保护，防止磕碰。钢筋混凝土栏片应竖向安排放置，其中夹缓冲材料，以防碰伤。
表格编号技术交底书 项目名称深茂铁路江茂段JMZQ-3标第 1 页 共 4 页交底编号 工程名称铁路线路防护栅栏 设计文件图号铁路线路防护栅栏（图号：通线（2012）8001） 施工部位DK138+864.07-DK145+564 技术交底内容： 一、技术交底范围： 本交底适用于深茂铁路江茂段JMZQ-3标DK138+864.07～DK145+564段铁路路线防护栅栏施工。 二、质量标准： 1、防护栅栏立柱应按设计要求位置、深度埋设。 2、防护栅栏应在基础混凝土强度达到设计的80%以上后安装，安装应牢固。 3、防护栅栏立柱、门柱、上槛、下槛、栏片、柱帽、金属网片、连接矩管及螺栓等原材料的品种、规格、质量应符合设计要求。混凝土制品表面应光滑平整，不应有麻面，掉皮。金属网片图层应均匀颜色一致，表面光滑，无流柱、滴流、粉泡、龟裂、露铁等现象。 4、预制防护栅栏立柱、门柱、上槛、下槛、栏片、柱帽混凝土强度应满足设计要求。 5、防护栅栏高度应符合设计要求，栅栏下槛底面距地面距离不应大于设计。 6、防护栅栏立柱、门柱尺寸允许偏差应符合设计要求，允许偏差为：截面边长≤2.5mm、高度≤5mm、立柱中预留孔位置≤2mm、牛腿支撑及其上块状卡销位置及尺寸≤2mm。 7、防护栅栏上槛、下槛、栏片、柱帽尺寸允许偏差应符合设计要求，允许偏差为：长度≤2mm、宽度≤2mm、高度≤2mm。 8、防护栅栏距离线路中心位置的允许偏差为+100mm。 1
三、技术措施： 1、新建设计时速200公里及以上铁路，采用2.2m高度钢筋砼防护栅栏加0.5m刺丝滚笼。防护栅栏应设置在用地界以内0.5m处。 2、钢筋砼防护栅栏由立柱、上槛、下槛、栏片、柱帽构件组成，采用预制厂 集中预制，现场拼装的方法进行施工。每单元（相邻两立柱中间距离）长度分别为3.0m、1.59m、1.15m三种。地面纵坡小于6o地段，防护栅栏单元长度3m；6o～12o地段，防护栅栏单元长度1.59m；12o～36o斜坡地段，防护栅栏单元长度1.15m；各构件均采用C30钢筋砼预制。 ⑴立柱 立柱截面尺寸为180mm*180mm，两侧设置100mm长牛腿支撑，以便搭 接下槛。防护栅栏的起点、终点或与其它建筑物连接时，单侧设牛腿支撑。 ⑵上槛及下槛 上槛高125mm、宽180mm，分端部及中部两种形式，分别用于防护栅栏起终点位置及中间位置，其下部有向下开口的卡槽，卡槽深度20mm。 ⑶栏片 3m单元长度（0o～6o地段）由2个1.405m*1.875m（长*高）栏片拼装而成；1.59m 单元长度（6o～12o地段）由1个1.405m*1.875m（长*高）栏片拼装而成；1.15m单元长度（12o～36o地段）由1个0.965m*1.875m（长*高）栏片拼装而成。栏片通过上、下槛的卡槽固定。2.2m高防护栅栏栏片高1875mm，栏片肋柱下部1.0m间隙宽度为105mm，上部间隙宽度120mm，中部设置100mm渐变段； ⑷柱帽 柱帽截面尺寸为180mm*180mm，高度150mm，中心预留螺栓孔，用于立柱顶部及台阶过渡处前后上槛间的连接，拼装后螺栓孔采用C30混凝土封填。 ⑸刺丝滚笼 刺丝滚笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接，纵向拉筋与支架的连接采用φ2.5mm冷拔镀锌钢丝绕2圈后拧紧固定。支架设置在跨度3m防护栅栏的立柱和跨中位置，其它跨度仅设置于立柱上部，支架与防护栅栏采用支架抱箍连接。对于已安装金属网片的防护栅栏，刺丝滚笼直接采用φ2.5mm的冷拔镀锌钢丝或刺丝连接卡扣固定于金属网横片和金属丝上。刺丝滚笼的下缘距离钢筋砼防护栅栏上缘的垂直距离为0.05m。 2
防护栅栏施工技术交底 一、适用范围 本交底适用于新建银西铁路（甘宁段）YXZQ-7标段三分部所有路基、桥梁矮墩防护栅栏施工。 二、设计要求 护栅栏结构示意图 2.1 根据要求我标段内所有路基防护栅栏均按照《铁路线路防护栅栏[通线（2012）8001]》在二分部统一预制。
2.2 防护栅栏应设置在用地界以内0.5m处，采用2.2m钢筋混凝土防护栅栏，上部设0.5m刺丝滚笼。其中0°＜地面坡度＜6°时，按3m一单元；6°＜地面坡度＜12°时，按1.59m一单元；12°＜地面坡度＜36°时，按1.15m一单元；36°＜地面坡度时，采用金属网片防护栅栏或者砌砖墙。 三、路基防护栅栏 钢筋混凝土栅栏由立柱、上槛、下槛、栏片、柱帽构件组成，现场拼装。每单元（相邻两立柱中心距离）长度分3m、1.59m、1.15m 三种。 3.1 立柱：2.2m高防护栅栏立柱截面尺寸为18*18cm，立柱高2.975m，两侧设置10cm长牛腿支撑，以便搭接下槛。防护栅栏的起点、终点或与其他建筑物搭接时，单侧设牛腿支撑。 3.2 上槛及下槛：上槛高125mm宽180mm，分端部及中间两种形式，分别用于防护栅栏起终点位置及中间位置，其下部有向下开口的卡槽。下槛宽180mm，下槛高度175mm，下槛上部有向上的卡槽。栅栏下槛与地面空隙一律深挖10cm后用C25混凝土整体浇筑。 3.3 栏片：每单元含1~2片栏片，通过上、下槛的卡槽固定。2.2m 高防护栅栏栏片高1875mm，防护栅栏栏片肋柱下部1.0m间隙宽度为105mm，上部间隙宽度120mm，中部设置100mm渐变段。 3.4 柱帽：柱帽截面尺寸为180mm*180mm，高度150mm，中心预留螺栓孔。用于立柱顶部及台阶过渡处前后上槛见的连接，拼装后螺栓孔采用水泥砂浆封填。
技术交底纪要 SDTJ－标段 工程项目： 编号： 记录者：（签字）交底者：（签字）技术负责：（签字）技术部门：（盖章）日期：
交底记录
体，字高140mm，字间距300mm，部涂红色油漆。 6）刺丝滚笼采用刀片刺绳绕圈后相邻两圈每隔120°采用刺死连接卡固定，开后形成蛇腹网状，闭合后刀片刺绳圈径50cm，开后每交叉圈安装间距20cm，直径不小于45cm。 防护栅栏下槛下部与地面间隙采用C25混凝土封闭，封闭宽度18cm，高度随地面坡度进行变化。两侧与立柱齐平，埋入地面深度不小于0.3m。每个立柱单元中心处于地面处留置Φ100泄水孔。 防护栅栏安装效果图 1.防护栅栏预制 ①预制厂的规划 预制厂的建设将严格按照项目质量管理体系及质量验收标准执行。专门开辟场地进行防护栅栏的预制。预制厂要求有原材料堆码区（原材料堆码区要求有遮阳防雨棚，防止原材料淋雨）。钢筋加工区，半成品钢筋存放区，混凝土搅拌区，预制件振捣作业区，预制构件成品堆码区，废品区。要求各厂区场地大小满足材料存放要求。 ②钢筋加工 钢筋由项目部物资部统一供应。钢筋加工严格按照设计图纸绑扎，钢筋型号规格及布置形式满足设计要求，防护栅栏预制构件小，加工时绑扎扎丝统一朝向构件部，避免漏筋形成锈点。加工完成后根据构件类型及型号分开存放。 ③模板工程 模板结构尺寸按照设计图纸标示尺寸进行购置，新模板进场必须进行结构尺寸的验收，验收合格后方可用于正式生产。模板用于生产时拼缝严密不漏浆，清理干净，并均匀涂刷隔离剂。立柱、上槛等需预埋螺栓及预留预留孔。 ④混凝土拌制
当由工班自行拌制时，现场必须有滚筒搅拌机，砂石料及拌合用水的称量设备，配合比标示牌。混凝土拌合时严格按照配比进行，实验室每批次负责制作试件一组留待检测，过程中随机抽检混凝土拌合质量。 ⑤混凝土浇筑 混凝土浇筑前预制厂负责人必须通知管段技术人员及监理工程师进行验收，现场检查钢筋绑扎质量。钢筋与模板之间采用小型水泥垫块支垫防止钢筋贴模板导致的漏筋。预制件混凝土浇筑必须采用振捣平台进行振捣，立柱及上下槛等较大的构件可采用手持式35振捣棒进行振捣，避免表观质量缺陷。 ⑥混凝土养护混凝土浇筑完成后必须覆盖土工布洒水外包塑料薄膜养护，养护周期不少于7天。 ⑦脱模初步验收 混凝土强度不小于设计强度的70%即可进行脱模，脱模后观察构件混凝土表面光滑、无麻面、无掉皮、无漏筋、无变形等问题，方可认为构件初步合格。判定不合格的直接采用红油漆喷涂作废，并放存放在废品区。 ⑧构件的存放及出厂 构件存放时按照规格型号分开堆码，堆码时两层构件之间采用方木隔开，防止构件棱角互相碰撞造成的缺棱掉角。构件存放倒运过程中若采用叉车，必须在叉车叉子上采用橡胶皮进行包裹。存放高度不宜超过5层。存放完成后采用土工布覆盖洒水养护，外包塑料薄膜保湿防止水分蒸发。构件强度达到80%以上时方可装车出厂。 四、防护栅栏预制件验收标准 ①混凝土制品表面应光滑、无麻面、无掉皮、无漏筋、无变形等问题，验收频率全部验收。 ②立柱结构尺寸偏差允许偏差：截面边长≤2.5mm，高度≤5mm，立柱中预留孔≤2mm，牛腿支撑及其上块状卡销位置及尺寸≤2mm；抽检比例10%。 ③上下槛、栏片、柱帽验收允许偏差长度≤2mm，高度≤2mm，宽度≤2mm，抽检比例10%。 五、防护栅栏预制注意事项 ①预制厂正式生产前必须进行试验性生产，掌握小型预制构件的生产工艺工序，合格后根据现场实地查看、测量，方可大面积展开施工生产。 ②高低牛腿立柱模板必须购置正反方向两套，保证字体全部朝向线路外侧。
目录 1.编制依据 (1) 2.工程概况 (1) 3.防护栅栏设计情况 (1) 4.施工工期计划 (2) 5.施工总体布置 (2) 5.1.预制场地建设 (2) 5.2施工准备 (2) 5.3施工组织机构 (4) 6.施工工艺流程及控制要点 (5) 6.1栅栏预制施工 (5) 6.2栅栏安装施工 (8) 6.3施工质量控制标准 (12) 7.质量保证措施 (13) 7.1.质量目标 (13) 7.2.质量管理机构 (13) 7.3.质量保证体系及措施 (13) 8.安全保证措施 (14) 8.1.安全目标 (14) 8.2.安全保证体系 (14) 9.环境保护措施 (18) 9.1方针和目标 (18) 9.2保证体系 (18) 9.3施工环境保护措施 (19) 10文明施工保护措施 (21) 10.1文明施工保护目标 (21) 10.2文明施工保证体系 (22)
10.3文明施工保证措施 (22)
防护栅栏施工方案 一、编制依据 1）铁路线路防护栅栏施工设计图[通线（2012）8001]； 2) 新建铁路杭州至长沙铁路客运专线路基设计工点图； 3）《高速铁路路基工程施工质量验收标准》[TB10751-2010]； 4）《高速铁路路基工程施工技术指南》（铁建设〔2010〕241号）； 5）设计单位相关施工技术要求、设计交底等相关文件； 6）新建铁路杭州至长沙铁路客运专线浙江段HCZJ-7标《招标文件》及招标补遗书。二、工程概况 新建杭长客运专线浙江段7标项目经理部第三分部起点里程DK271+361.000，终点里程DK293+590.000，线路全长22282.93m。其中正线桥共计18座，长16710.54m；路基共20段，长3102.515m；隧道共7段，长2469.87 m。 防护栅栏施工采用预制场集中预制，施工现场安装预制件的施工方式。 三、防护栅栏设计情况 本标段防护栅栏统一采用设计时速200公里及以上铁路，采用2.2m高度钢筋混凝土防护栅栏加0.5m刺丝滚笼；设计时速200公里以下铁路，一般地段采用1.8m高度钢筋混凝土防护栅栏，重点区段（含动车径路）采用1.8m高度钢筋混凝土防护栅栏加0.5m 刺丝滚笼。防护栅栏单元根据现场实际情况选用3.0m、1.59m、1.15m三种形式；防护栅栏由立柱、上槛、下槛、拦片、桩冒构件现场拼装组成。其中地面纵坡小于6°地段，采用防护栅栏长度3m，地面纵坡在6°~ 12°地段，采用防护栅栏长度1.59m，地面纵坡在12°~ 36°地段，采用防护栅栏长度1.15m，各构件采用C30细石混凝土预制，主筋采用HRB335，箍筋及构造筋采用HPB300。 1.立柱：防护栅栏立柱截面尺寸为18*18cm，两侧设置10cm长牛角支撑。牛角支撑用以搭接下槛，在设置防护栅栏的起点、终点或其他建筑物连接时，单侧设牛角支撑。 2.上槛及下槛：上槛分端部用和中间用两种形式，分别使用于防护栅栏起终点位置
成雅铁路CYZQ-1标段路基工程防护栅栏预制技术交底 单位：中铁二局成雅铁路CYZQ-1标二分部 编制： 审核： 批准： 2015年03月
防护栅栏预制技术交底 1、适用范围 2#拌合站预制场承担DK96+200~D1K111+477.82段施工任务，总长度约15.279km。 根据通线[2012]8001《铁路线路防护栅栏》要求，DK96+200~D1K111+477.82段采用1.8m高度、基础深0.7m钢筋混凝土防护栅栏加0.5m刺丝滚笼； 钢筋混凝土防护栅栏由立柱、上槛、下槛、栏片、柱帽、刺丝滚笼构件组成，采用集中预制、现场拼装。每单元（相邻两立柱中心距离）长度分为3.0m、1.59m和1.15m三种。地面纵坡小于6°地段，防护栅栏单元长度3m，6°~12°地段防护栅栏单元长度1.59m，12°～36°斜坡地段防护栅栏单元长度1.15m，各构件均采用C30钢筋混凝土预制。大于36°斜坡地段采用金属网片的防护栅栏结构形式。 2、施工工艺流程
3、施工准备 1.认真研究施工图纸，核对模型尺寸。 2.对作业队伍进行技术交底。 3.机械设备已进场到位。 4、施工方法 4.1 防护栅栏构件预制方案 4.1.1 模具施工 1、严格根据设计尺寸制造模具，全部采用塑钢模具，构件在振动平台振捣成型，模具应有足够的强度、刚度和韧性，确保混凝土浇筑振捣时不变形，并增加周转使用的次数，模具数量满足工期目标计划和生产要求。 图1 线路防护栅栏上、下槛模具
图2 线路防护栅栏立柱模具 2、按设计要求，在栅栏每根立柱外侧设置“禁止入内”的内凹警示标识，采用黑体字形，字高140mm，字间距300mm，每隔15m在立柱凹槽警示标识内涂红色油漆。 3、模板加工完成后，质检人员仔细检查确保每套模板保持尺寸正确，表面平整无损伤；在自检合格后，报监理工程师检查，经检查合格才可进行下一道工序施工。模板使用前，要擦净模板表面的尘土和其他物质，在其表面涂刷脱模剂，不得使用易粘在混凝土上或使混凝土变色的油料。 4.1.2钢筋加工 1、钢筋原材料进场后，由试验员和材料员对原材质量进行验收检测，合格后方可使用。 2、钢筋加工采用专业的调直机、切断机和弯曲机进行，严禁使用冷拉设备。钢筋下料和绑扎满足设计尺寸要求，严格按照下料表和技术交底的要求进行，下料完成后由质检员和技术员共同对下料的尺寸、钢筋直径和型号进行检查。

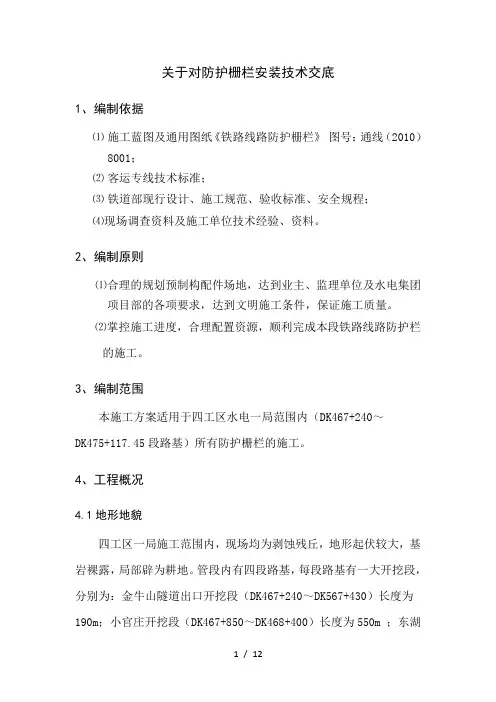

关于对防护栅栏安装技术交底 1、编制依据 ⑴施工蓝图及通用图纸《铁路线路防护栅栏》图号：通线（2019） 8001； ⑵客运专线技术标准； ⑶铁道部现行设计、施工规范、验收标准、安全规程； ⑷现场调查资料及施工单位技术经验、资料。 2、编制原则 ⑴合理的规划预制构配件场地，达到业主、监理单位及水电集团 项目部的各项要求，达到文明施工条件，保证施工质量。 ⑵掌控施工进度，合理配置资源，顺利完成本段铁路线路防护栏 的施工。 3、编制范围 本施工方案适用于四工区水电一局范围内（DK467+240～ DK475+117.45段路基）所有防护栅栏的施工。 4、工程概况 4.1地形地貌 四工区一局施工范围内，现场均为剥蚀残丘，地形起伏较大，基岩裸露，局部辟为耕地。管段内有四段路基，每段路基有一大开挖段，分别为：金牛山隧道出口开挖段（DK467+240～DK567+430）长度为190m；小官庄开挖段（DK467+850～DK468+400）长度为550m ；东湖
村开挖段（DK470+895～DK471+800）长905m，东河北开挖段（DK474 +490～DK475+070）长580m。开挖段总长度2225m，其余地段地势较平缓，长度为2884m。 地震动峰值加速度：0.05g。 土壤最大冻结深度：0.5m。 4.2线路防护栏栅类型及组成 本段防护栅栏采用钢筋混凝土防护栅栏，防护栅栏高2.2米。钢筋混凝土防护栅栏有立柱、上槛、下槛、栏片、柱帽构件组成，现场拼装。每单元（相邻两立柱的距离）长度分别为3.00m和1.59m两种。各构件均采用C30混凝土预制，主筋采用HRB335,箍筋及构造筋采用HPB235。 4.3 主要工程量 钢筋混凝土防护栅栏单元长度随地面纵坡变化而变化，地面纵坡小于10%地段，防护栅栏单元长度3m，10%～20%地段防护栅栏单元长度1.59m。若本段路基在路堑开挖段按纵坡10%～20%地段设置单元长度，其余按小于10%纵坡地段设置单元长度，则主要工程量如下表：
技术交底记录表 编号：（第四架子队）

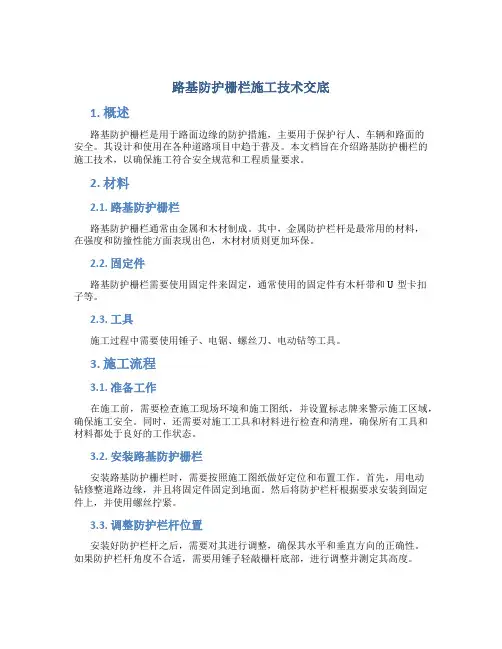

路基防护栅栏施工技术交底 一、工程概况： 1、根据要求我标段所有防护栅栏均按照《铁路线路防护栅栏［通线(2012) 8001］》进行预制安装。 2、根据施工图规定渝万铁路符合设计时速为200公里及以上的规定，因此采用2. 2m钢筋混凝土防护栅栏力H).5m刺丝滚笼。0° V地而坡度V6°吋，按3m—单元；6° V地而坡度V12°吋，按1.59m一单元；12° V地而坡度＜36°时，按1. 15m 一单元；36° V地而坡度时，按3m单元钢筋混凝土金属网片加O. 5m刺丝滚笼防护栅栏。 3、防护栅栏应设置在用地界以0.5m处，地面坡度0°?36°时采用钢筋混凝土防护栅栏如0.5m刺丝滚笼；地而坡度大于36°时，采用3m单元钢筋混凝土金属网片防护栅栏加0. 5m刺丝滚笼。 二、钢筋混凝土防护栅栏 钢筋混凝土栅栏由立柱、上槛、下槛、栏片、柱帽构件组成，现场拼装。每单元(相邻两立柱中心距离)长度分3m和1,59m. 1. 15m三种。地面纵坡V6°防护栅栏单元长度为3m, 6°?12°地段防护栅栏长度1.59m, 12°?36°斜坡地 段防护栅栏单元长度为1. 15m o地面坡度大于36°地段采用钢筋混凝土立柱金属网片防护栅栏，单元长度为3m。各构件采用C30钢筋混凝土预制，混凝土为细石混凝土。 仁钢筋混凝土防护栅栏： ⑴、立柱：2.2m高防护栅栏立柱截面尺寸为180*180mm,两侧设置Ioomm长牛腿支撑，以便搭接下槛，在设置防护栅栏的起点、终点或与其他建筑物连接时，单侧设牛腿支撑。 ⑵、上槛及下槛：上槛高125mm宽18Omm,上槛按照3.0m、1.59m及1. 15m分为3种形式。分别用于防护栅栏超终点位置及中间位置，其下部有向下开口的卡槽，卡槽深度20mm。下槛宽180mm,高度175mm,其上部有向下的卡槽，深度IOmm,上槛下槛宽度均为18CmO下槛按单元长度分为三种形式，2. 8Irn适用于3.0m单元，1.405m适用于单元长度1.59m, 0. 965m适用于单元长度1. 15m o (3)、栏片：每单元含1?2片栏片，通过上、下槛的卡槽固定。2.2m高混凝土防护栅栏的 栏片高1875mm,下部XOm空隙宽度为105mm,上部间隙宽度?120mm, 中间设置Ioomm 渐变段。栏片按照单元长度分为3种形式，2. 8Inl适用于3. Om单元，1.405m适用于单元长度1.59m, O. 965m适用于单元长度1. 15m o ⑷、柱帽：2.2m高防护栅栏的柱帽截而尺寸为180*180mm,高度150mm。柱帽中心预
技术交底纪要 SDTJ- ___ 标段 工程项目： 编号： 记录者：（签字） 交底者：（签字）技术负责：（签字）技术部门：（盖章） 日期： 交底记录
防护栅栏预制技术交底 一、 适用范围 适用于 道口、桥梁矮墩防 护）。 二、 编制依据 《铁路线路防护栅栏图号：通线：（2012） 8001》 《沈丹铁路客运专线设计工作联系单》 《铁路路基施工质量验收标准》 三、 防护栅栏结构组成 设计时速200公里以上铁路，防护栅栏采用高度钢筋混凝土防护栅栏加刺 丝滚笼进行 线路封闭。钢筋混凝土防护栅栏由立柱、上下槛、栏片、柱帽、刺 丝滚笼等构件组成，现场拼装。每个单元（相邻两个立柱中心距离）长度分别 为，，，四种。地面纵坡小于6°时采用3m 单元；地面纵坡6° ~12°的采用单 元；地面纵坡12° -36°的采用单元；地面纵坡大于36°的单元长度不宜小于 单元。主要结构尺寸及要求如下： 1）立柱截面尺寸18cm*18cm 两侧设置10cm 牛腿支撑，以便搭设下槛。防 护栅栏起点、终点、转弯点、或与其他建筑物相接时，单侧设置牛腿支撑 （端 部立柱）。2）上槛高，宽18cm 分端部及中间两种形式，分别用于防护栅栏 的起终点及中间位置，其下部向设有开口卡槽，卡槽深度 2cn 。3）下槛宽度 18cm 高度，下槛上部设有开口卡槽，深度 1cm 4）栏片每单元含1-2片栏 片，通过上下槛固定，高度防护栅栏栏片高度，防护栅栏栏片肋柱间隙统一为。） 柱帽截面尺寸 18cm*18cm 高度15cm 中心预留螺栓孔，用于立柱顶部及台阶 过渡处前后上槛间的连接，拼装后采用 C30混凝土封堵螺栓孔。 防护栅栏每根立柱外侧预制内凹的“禁止入内”警示标示字样，采用黑 体字体，字高 140mm 字间距300mm 内部涂红色油漆。 6）刺丝滚笼采用刀片刺绳绕圈后相邻两圈每隔 120°采用刺死连接卡固 定，张开后 形成蛇腹网状，闭合后刀片刺绳圈径 50cm 张开后每交叉圈安装 间距20cm 直径不小于 45cnr 。 防护栅栏下槛下部与地面间隙采用 C25混凝土封闭，封闭宽度18cm 高 度随地面坡度 工程名称 路基附属工程 分部（分项）工程 防护栅栏 交底项目 防护栅栏预制及安装 图纸名称、图号 区间所有路基防护栅栏预制安装（含路基、隧

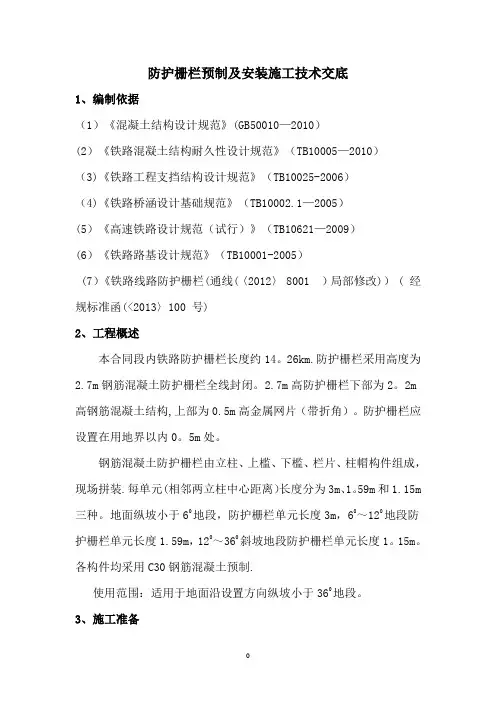

防护栅栏预制及安装施工技术交底 1、编制依据 （1)《混凝土结构设计规范》(GB50０10-２01０） (2）《铁路混凝土结构耐久性设计规范》(TB1０00５-2０10) (3)《铁路工程支挡结构设计规范》（ＴＢ10０25－2006） （4)《铁路桥涵设计基础规范》（TB1000２.１-２00５） (5)《高速铁路设计规范（试行)》(TＢ1０6２1－20０9) (6）《铁路路基设计规范》(TB１0001-２０05) （7)《铁路线路防护栅栏（通线（<2０12> ８00１ )局部修改)）( 经规标准函（＜２０1３>1００号) 2、工程概述 本合同段内铁路防护栅栏长度约１４.26km。防护栅栏采用高度为２.7m钢筋混凝土防护栅栏全线封闭。2．7m高防护栅栏下部为2.2m 高钢筋混凝土结构，上部为0．5m高金属网片(带折角）。防护栅栏应设置在用地界以内0.5m处。 钢筋混凝土防护栅栏由立柱、上槛、下槛、栏片、柱帽构件组成,现场拼装。每单元(相邻两立柱中心距离）长度分为３m、１．５9ｍ和1.15ｍ三种。地面纵坡小于60地段,防护栅栏单元长度3m，６０~１２0地段防护栅栏单元长度1．59m，120~3６0斜坡地段防护栅栏单元长度1.15m。各构件均采用C30钢筋混凝土预制。 使用范围：适用于地面沿设置方向纵坡小于3６0地段。 3、施工准备
3.1 原土地坪隧道临建场地设置防护栅栏预制场。预制场地采用混凝土硬化 ,保证场地平整。 3.2 制作防护栅栏立柱、上槛、下槛、栏片及柱帽模板。模板应具有足够大的强度、刚度和稳定性,为保证构件各部位形状、尺寸及预埋件的准确定位及外观光滑美观，应采用钢模。 4、施工工艺流程和施工方法 4.1施工工艺流程 工艺流程图
高速铁路路基防护栅栏技术交底
防护栅栏施工技术交底 一、适用范围 本交底适用于新建银西铁路（甘宁段）YXZQ-7标段三分部所有路基、桥梁矮墩防护栅栏施工。 二、设计要求 护栅栏结构示意图 2.1 根据要求我标段内所有路基防护栅栏均按照《铁路线路防护栅栏[通线（2012）8001]》在二分部统一预制。
2.2 防护栅栏应设置在用地界以内0.5m处，采用2.2m钢筋混凝土防护栅栏，上部设0.5m刺丝滚笼。其中0°＜地面坡度＜6°时，按3m一单元；6°＜地面坡度＜12°时，按1.59m一单元；12°＜地面坡度＜36°时，按1.15m一单元；36°＜地面坡度时，采用金属网片防护栅栏或者砌砖墙。 三、路基防护栅栏 钢筋混凝土栅栏由立柱、上槛、下槛、栏片、柱帽构件组成，现场拼装。每单元（相邻两立柱中心距离）长度分3m、1.59m、 1.15m三种。 3.1 立柱：2.2m高防护栅栏立柱截面尺寸为18*18cm，立柱高2.975m，两侧设置10cm长牛腿支撑，以便搭接下槛。防护栅栏的起点、终点或与其他建筑物搭接时，单侧设牛腿支撑。 3.2 上槛及下槛：上槛高125mm宽180mm，分端部及中间两种形式，分别用于防护栅栏起终点位置及中间位置，其下部有向下开口的卡槽。下槛宽180mm，下槛高度175mm，下槛上部有向上的卡槽。栅栏下槛与地面空隙一律深挖10cm后用C25混凝土整体浇筑。 3.3 栏片：每单元含1~2片栏片，通过上、下槛的卡槽固定。 2.2m高防护栅栏栏片高1875mm，防护栅栏栏片肋柱下部1.0m间隙宽度为105mm，上部间隙宽度120mm，中部设置100mm渐变段。 3.4 柱帽：柱帽截面尺寸为180mm*180mm，高度150mm，中心预留螺栓孔。用于立柱顶部及台阶过渡处前后上槛见的连接，拼装后螺栓孔采用水泥砂浆封填。

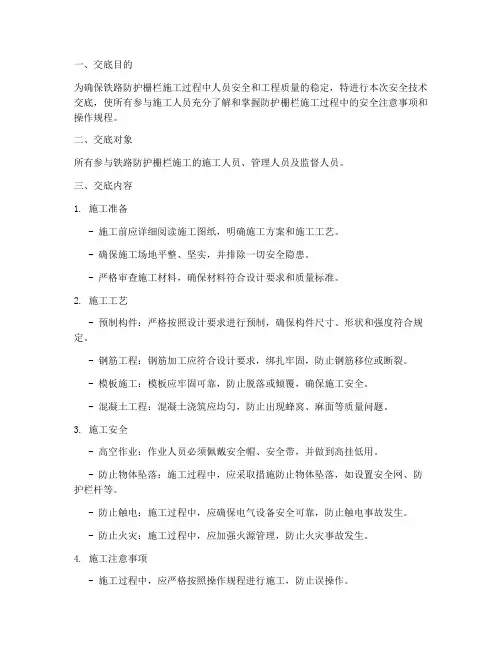

新建山西中南部铁路通道ZNTJ-13 标二分部 路基防护栅栏安全技术交底书 交底单位ZNTJ-13标项目部二分部工程部编号 接底单位二分部一、二工区日期2014年2月10日单位工程路基附属工程分部工程路基防护栅栏安全管理工程交底内容： 针对我分部防护栅栏安全施工安全管理，作出以下交底： 交底内容： 路基防护栅栏安全管理 为了确保路基防护栅栏施工安全，现将施工过程中有关安全主要事项交底如下： 1、施工前对所有施工人员进行安全教育，并进行岗前安全培训和考试，不达标者不得上岗作业。 2、作业人员须经体检合格，凡经医生确诊患有高血压、心脏病、贫血病、癫痫病以及其它不适于高处作业的不得从事高处作业。 3、进入施工现场，每个人员必须佩带安全帽、穿防滑靴、衣着灵便。陡坡面施工人员必须将安全带挂在牢固可靠的地方，安全带一般高挂低用。 4、安全保护用具每次使用前必须进行外观检查，安全带：铁环或铁链无裂纹，绳子无断股或腐烂，挂钩无裂纹，皮带无损伤；安全帽：表面无破损，有防震罩。 5、施工时首先清除坡面及坡顶的浮石及危石，防止其滚落伤人。路堑段坡面上，防护栅栏立柱基础开挖时应自上而下开挖，严禁双层或多层作业。 6、土石或基坑开挖时，应观测坡面稳定情况。当发现沿坡体地面或坑顶面出现裂纹、坑壁松塌应立即停止施工，查清情况后，方可继续施工。并在坡下或路边设置醒目的标志，防止发
生伤人事故。 7、防护栅栏施工时，应由技术主管确定线路走向，做好临边防护。施工中，每班都应设专人负责，跟班作业。操作人员应听从指挥。 8、护栏悬空作业处应有牢靠的立足处，并必须视具体情况，配置防护栏网、栏杆或其他安全设施。安装时不能站在外架上操作，不准随意拆除或斩断外架软硬拉结和安全设施，如妨碍施工必须经施工负责人批准后，方能拆除妨碍部位。 9、在高处使用撬杠时，人要立稳，用力恰当，一手扶住，一手操作。撬杆插进深度要适宜，如果撬动距离过大，则应逐步撬动，不宜急于求成。 10、陡坡高处作业点下方，不得有人逗留或通过。拆卸下的物件及余料和废料均应及时清理运走。高处操作人员使用的工具、零配件（螺栓、螺母、垫铁、焊条等）等，应放在随身佩带的工具袋内，不得随意向下丢掷。上下传递工具、材料应有呼唤应答制度，上下卸料务必提醒下部作业人员。严禁抛掷。 12、施工用电必须做到“一机一闸一漏”，且要经常检查线路及各接头处，防止触电事故的发生。 13、施工时的起重作业应由专人统一指挥，其他人员有明确的分工，操作人员持证上岗。起重作业前必须检查起重机的制动器、吊钩、钢丝绳和安全防护装置是否完好，严禁机械带病、酒后作业。 14、在高空吊装作业范围内，加强管理，不得在起重机的吊臂或正在吊装的构件下停留或通过。设置吊装禁区，禁止吊装作业以外的人员进入禁区内。 15、当遇到浓雾、大雨、大雪、六级以上大风等恶劣天气应停止露天作业。风雨雪后，应检查临时设施的安全状况，发现有倾斜、变形、下沉、松动、损坏或脱落等现象，应立即修理完善。工作中遇雷雨时，应立即停止工作，不得在高压电线、大树下或山顶上停留，以免雷电伤人。

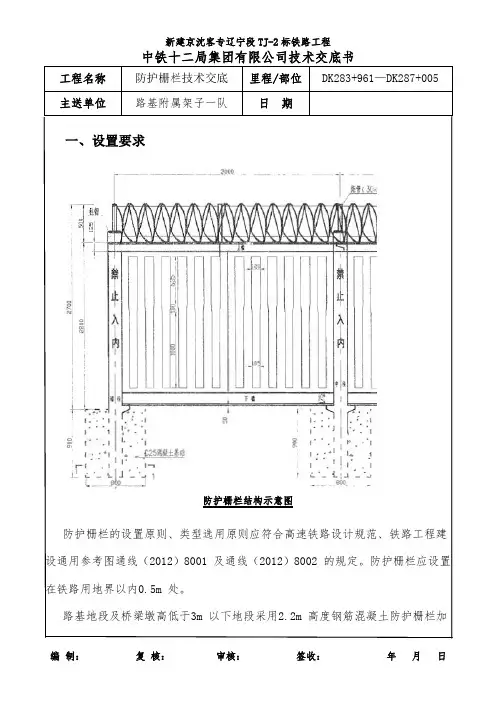

一、设置要求 防护栅栏结构示意图 新建铁路应设置在用地界以内0.5m处。 全线混凝土防护栅栏统一为1.8m高，采用2.2m高的混凝土栅栏，在顶部加高0.3m 防抛网，均设置在栅栏内侧。地面坡度＜6°按3m一单元设置，栏片间距3.0m。 景观要求高区域、大型车站两端特殊地段由设计单位另行设计并报设计鉴定单位审批。 二、路基防护栅栏 钢筋混凝土栅栏由立柱、上槛、下槛、栏片、柱帽构件组成，现场拼装。每单元（相邻两立柱中心距离）长度分3m一种。各构件采用C30混凝土预制，主筋采用HRB335，箍筋及构造筋采用HPB235。 1．立柱：2.2m高防护栅栏立柱截面尺寸为12*12cm，立柱高2.2m，两侧在设置防
护栅栏的起点、终点或其他建筑物连接时，可使用多根立柱同时固定。预制立柱时，于顶部中间位置预留42mm*42mm方孔，深度为150mm。 2．金属网片：金属网片采用Q235矩管边框，规格30mm*50mm，矩管厚度2.0mm，内部网丝采用HPB300Ф6.5mm高线钢丝冷拔加工，规格75mm*150mm（Ф4.0mm），上部向外折角30°，垂直高度为30cm。 3．柱帽：2.2m高防护栅栏的柱帽截面尺寸为18*18cm，高度15cm。柱帽中心预留螺栓孔，用于立柱顶部及台阶过渡处前后上槛间的连接，拼装后螺栓孔采用C30细石混凝土封填。 连接板和螺栓：立柱连接板，网片连接板采用90°折角Q235钢板，厚度4.0mm，根据不同使用部位分A、B、C三种形式。连接板与螺栓均采用Q235钢板，并镀锌处理，镀锌量270g/㎡。 三、立柱基础 一般土质地段，地基承载力≥100kPa，防护栅栏立柱基础采用60*60*70cm。 埋入立柱时，应严格控制好位置，定位后，用C25混凝土浇注，并保证立柱横向不移位，竖向要垂直，待基础混凝土强度达到强度70%后方可撤除支撑。 四、钢筋混凝土防护栅栏施工工艺及技术要求 1．施工工艺 防护栅栏施工工艺图
新建南昌至赣州铁路客运专线CGZQ-2标 编号： 桥下防护栅栏安装 技术交底 编制： 复核： 接收： 中铁四局集团昌赣客专CGZQ-2标项目经理部一分部 年月日
技术交底书 表格编号技术交底书 1311 项目名称昌赣一分部第页 共页交底编号 工程名称路基工程 设计文件图号昌赣客专施（桥）-4-Ⅰ、-4a、-5 施工部位桥下防护栅栏安装 交底日期 技术交底内容： 一、技术交底范围 适用于本分部跨沪昆铁路特大桥、樟溪特大桥、赣抚运渠特大桥墩高3m及以上的旱桥地段防护栅栏安装。 二、设计情况 高速铁路桥梁墩高3m及以上旱桥地段，采用1.8m钢筋混凝土立柱金属网片防护栅栏。 高速铁路桥梁墩高3m以下地段，采用2.2m钢筋混凝土栅栏加刺丝液笼，具体内容见路基防护栅栏安装技术交底。 钢筋混凝土立柱金属网片防护栅栏由立柱、网片及金属连接部件组成，防护高度1.8m。 1）立柱：立柱采用C30钢筋混凝土预制，截面尺寸为120mm×120mm，立柱高度2.5m，立柱预制时预留四个φ12mm圆孔，安装时通过螺杆固定两侧连接板。 2）金属网片：金属网片采用Q235矩管边框，规格30mm×50mm，矩管厚度2.0m；内部网丝采用HPB300φ4mm高线冷拔钢丝，规格为75mm×150mm。 3）连接板与螺栓：立柱连接板、网片连接板采用90°折角Q235钢板，厚度4.0mm分A、B两种形式。
图1 钢筋混凝土金属网片防护栅栏（高度1.8m）正面图钢筋混凝土立柱使用年限按30年设计，金属网片使用年限按15年设计。三、作业准备 1）技术准备 现场核对防护栅栏施工图，确定施工管段内防护栅栏设臵是否完备与妥善，需要变更防护栅栏设计（长度、防护类型等）时，应按程序办理，按批准的手续组织施工。 2）材料准备 防护栅栏所选用的材料，应选用符合施工图要求的标准化产品。 3）作业条件 机械、设备、材料和劳动力准备能满足开工要求。材料试验已完成。铁路建设工程已基本完成，具备封闭线路进行防护栅栏条件。对有关施工人员的技术培训和技术交底已完成，特殊工种必须持证上岗。 4）防护栅栏、钢材进场时注意堆放，堆放时要减少变形和锈蚀或划破、擦伤。露天堆放时，堆放场地要平整，并高于周围地面，四周有排水沟。 四、施工工艺 1）施工工艺流程
技术交底内容及要求： 一、设计要求 1.1、根据要求我标段内所有防护栅栏均按照《铁路线路防护栅栏[通线（2012）8001]》进行预制。 1.2 防护栅栏应设置在用地界以内0.5m处（具体情况可根据现场实际情况进行微调,达到线性美观“严、直、齐、美”），采用钢筋混凝土防护栅栏。 1.3、根据施工图规定我标段符合设计时速为200公里及以上的规定，因此栅栏高度为 2.2米高度钢筋混凝土防护栅栏加0.5m刺丝滚笼。 二、路基防护栅栏 钢筋混凝土栅栏由立柱、上槛、下槛、栏片、柱帽构件组成，现场拼装。 每单元（相邻两立柱中心距离）长度分3m、1.59m、1.15m三种。各构件采用C30细石混凝土预制，地面纵向坡度小于6°地段，防护栅栏单元长度为3m，6°-12°地段防护栅栏单元长度 1.59m，12°-36°斜坡地段防护栅栏单元长度为 1.15m。 2.1 立柱：立柱截面尺寸为180*180mm，两侧设置10cm长牛腿支撑，以便搭接下槛。防护栅栏的起点、终点或与其他建筑物搭接时，单侧设牛腿支撑。 2.2 上槛及下槛：上槛高125mm宽180mm，分端部及中间两种形式，分别用于防护栅栏起终点位置及中间位置，其下部有向下开口的卡槽，卡槽深度 20mm。下槛宽180mm，2.2m高防护栅栏下槛高度175mm。 2.3 栏片：每单元含1~2片栏片，通过上、下槛的卡槽固定。 2.2m高防护栅栏栏片高1875mm，2.2m防护栅栏栏片肋柱下部 1.0m间隙宽度为105mm，上部间隙宽度120mm，中部设置100mm渐变段。
2.4 柱帽：柱帽截面尺寸为180mm*180mm，高度150mm，中心预留螺栓孔。用于立柱顶部及台阶过渡处前后上槛间的连接，拼装后螺栓孔采用C30混凝土封填。 2.5 刺笼滚笼采用刀片刺绳绕圈后相临两圈每隔120°用刺丝连接卡固定， 张开后形成蛇腹网状，闭合后刀片刺绳圈径为50cm，张开后每交叉圈安装间距 20cm，直径不小于45cm。 2.6陡坡地段防护栅栏下槛下部与地面间的间隙采用C25混凝土封闭，宽度180mm，与立柱两侧平齐埋入地面以下不小于0.3m，每单元于地面处留φ100mm 泄水孔。 三、立柱基础 3.1 一般土质地段，地基承载力≥100kpa，抵抗侧向应力≥60kpa，基础采用C25混凝土浇筑。地质承载力不满足设计要求的地段要与设计联系，现场确 认。2.2m高防护栅栏平缓地段基础尺寸采用600mm*800mm*900mm，斜坡地段防护栅栏基础尺寸采用600mm*600mm*900mm。 3.2 基坑应尽量垂直开挖，基坑尺寸应符合设计要求，不得扰动基坑侧的原 状土体。对扰动土体应挖除回填，回填土压实系数不小于0.93。埋入立柱时，应严格控制好位置，定位后，用C25混凝土浇筑，并保证立柱纵、横向不移位， 竖向垂直，待基础混凝土强度达到设计强度70%后方可撤去立柱支撑。 3.3栅栏门根据工务、电务等设备检查和维修施工作业的需要设置。 3.4钢筋混凝土立柱、上槛、下槛、栏片及柱帽均应采用工厂化集中预制， 自然保温养护，表面均应光滑，不得有麻面、掉皮、脱模时，混凝土强度不得 低于设计强度的70%；出厂时，混凝土强度不得低于设计强度的80%。
