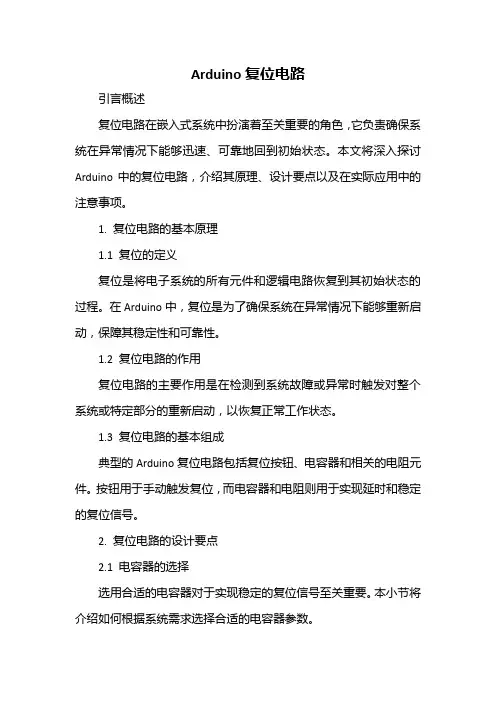

复位电路中电容的作用
复位电路是一种用来使电路恢复到起始状态的电路设备，它的操作原理与计算器有着异曲同工之妙，只是启动原理和手段有所不同。复位电路，就是利用它把电路恢复到起始状态。就像计算器的清零按钮的作用一样，以便回到原始状态，重新进行计算。
?
?
和计算器清零按钮有所不同的是，复位电路启动的手段有所不同。一是在给电路通电时马上进行复位操作；二是在必要时可以由手动操作；三是根据程序或者电路运行的需要自动地进行。复位电路都是比较简单的大都是只有电阻和电容组合就可以办到了，再复杂点就有三极管等配合程序来进行了。
?
?
?
?
复位电路中电容的作用
?

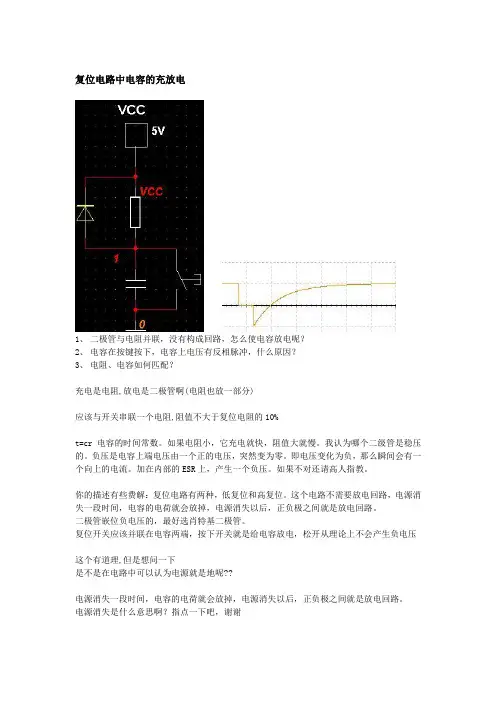

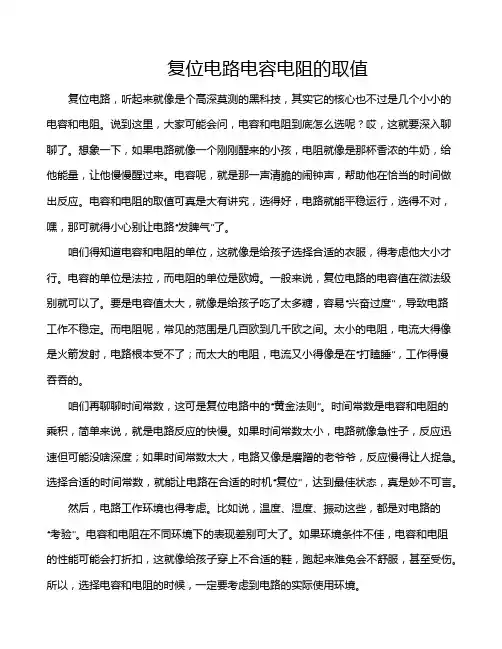

电阻的作用不是限制电流的大小，而是控制复位时间。电容充电时间与R C的值成正比。复位电路中的电容只是在上电那一会儿起作用，充电瞬间电容有电流流过，所以RST端得到高电平，充电结束后没有电流了，则

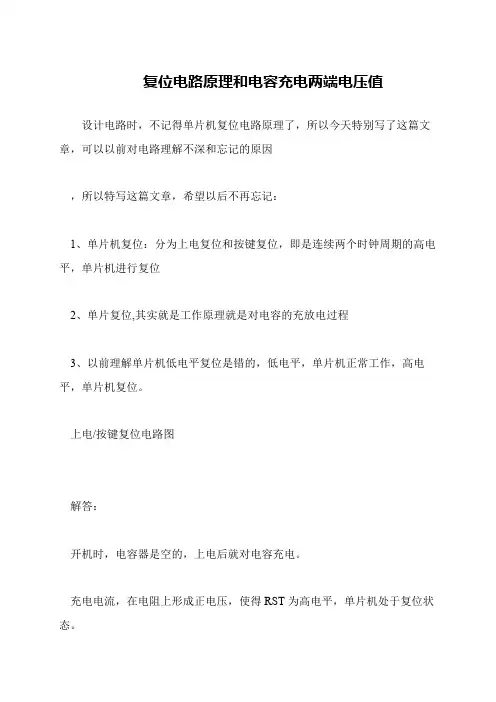

想问一下单片机复位电路问题 复位过程我明白，RST接高电平复位，接低电平单片机正常工作 但电路连接不太理解什么意思， 想知道图中电解电容的作用，既然是按键高电平复位为什么要加电解电容呢不加可以吗？如果一定要加原因是什么？ 另外想知道电容作用是隔直流通交流，是绝对的直流不通过还是什么充电过程无电流放电过程有电流，求指教 我认为绛红的蓝同学说的不太好。 电容确实可以起到按键去除抖动的作用，但是这里的电容还有一个更重要的作用就是上电复位，因为考虑到芯片刚刚上电时由于供电不稳定而做出错误的计算，所以增加一个上电复位以达到延时启动CPU的目的，使芯片能够正常工作。虽然现在很多芯片自带了上电延时功能，但是我们一般还是会增加额外的上电复位电路，提高可靠性。 上电复位是如此工作的，此时不用考虑按键和你图中1K电阻的作用。上电瞬间，电压VCC短时间内从0V上升到5V（比方说5V），这一瞬间相当于交流电，电容相当于导线，5V的电压全部加在10K电阻上，也就是说，这时RST的电平状态为高电平。但是从上电开始，电容自己就慢慢充电，其两端电压呈曲线上升，最终达到5V，也就是说其正端电位为5V，负端电位为0V，其负端也就正好是RST，此时RST为低电平，单片机开始正常工作。 添加按键是为了手动复位，一般那个1K电阻可以不加。当按键按下时，电容两端构成回路并放电，使RST端重新变为高电平，按键抬起时电容又充电使RST 变回低电平。 复位电路的作用 在上电或复位过程中，控制CPU的复位状态：这段时间内让CPU保持复位状态，而不是一上电或刚复位完毕就工作，防止CPU发出错误的指令、执行错误操作，也可以提高电磁兼容性能。 无论用户使用哪种类型的单片机,总要涉及到单片机复位电路的设计。而单片机复位电路设计的好坏,直接影响到整个系统工作的可靠性。许多用户在设计完单片机系统,并在实验室调试成功后,在现场却出现了“死机”、“程序走飞”等现象,这主要是单片机的复位电路设计不可靠引起的。 基本的复位方式 单片机在启动时都需要复位，以使CPU及系统各部件处于确定的初始状态，并从初态开始工作。89系列单片机的复位信号是从RST引脚输入到芯片内的施密特触发器中的。当系统处于正常工作状态时，且振荡器稳定后，如果RST引脚上有一个高电平并维持2个机器周期(24个振荡周期)以上，则CPU就可以响应并将系统复位。单片机系统的复位方式有：手动按钮复位和上电复位 1、手动按钮复位 手动按钮复位需要人为在复位输入端RST上加入高电平（图1）。一般采用的办法是在RST端和正电源Vcc之间接一个按钮。当人为按下按钮时，则Vcc的+5V电平就会直接加到RST端。手动按钮复位的电路如所示。由于人的动作再快也会使按钮保持接通达数十毫秒，所以，完全能够满足复位的时间要求。
外加电压检测复位电路设计方案 1．6．5 PIC单片机的外接电压检测复位电路举例1．设计思路有许多型号单片机的内部均不具备掉电复位功能，即使对于内部包含该功能的PIC单片机，其复位门槛电压值是固定不可更改的，有时不能满足用户的需求，因此，外加电压检测复位电路也是较常见的设计方案。对于片内带有掉电复位功能BOR的PIC单片机，在使用外接电压检测复位电路时，就必须将内部BUR功能禁止，方法是将系统配置字的BUDEN位设置为0。对于内部不带BOR功能的PIC单片机，其电源控制寄存器PCUN没有BOR标志位，无法准确识别由外接电压检测复位电路引起的单片机复位，因此在程序执行过程中在MCLR 引脚施加了人工复位信号引起的复位。与外接电压检测复位电路相关的单片机片内等效电路如图1所示，从该图可以看出，外接电压检测复位电路时，单片机内部的两个定时器不参与工作。 图1 与外接电压检测复位电路相关的单片机片内等效电路2．电路设计（1）外接分立元件电压检测复位电路。下面给出了两种不利用分离元器件搭建的电压检测复位电路。电路工作原理是，当VDD下降到某一门槛值时，三极管截止，从而使MCLR端电平变低，迫使单片机复位。图2中该门槛值为VDD＜Vz十0.7V，其中Vz是稳压管的稳定电压的值，而图3中该门槛值为VDD＜0.7V（R1＋R2）／R1。 图2 外加电压检测复位电路（VDD＜Vz十0.7V） 图3 外加电压检测复位电路（VDD＜0.7V（R1＋R2）／R1）（2）外接专用芯片电压检测复位电路。图4所示为一种利用专用芯片HT70XX搭建的电压检测复位电路。台湾HOLTEK公司研制的HT70XX系列集成电路是一组采用CMOS工艺制造的电源欠压检测器，其包装形式有三脚直插式封装和贴片式封装两种。 图4 由HT70XX构建的外加电压检测复位电路(本文转自电子工程世界：)
EMI/EMC设计经验总结 电容 一、电容的应用： （一）电容在电源上的主要用途：去耦、旁路和储能。 （二）电容的使用可以解决很多EMC问题。 二、电容分类： （一）按材质分类： 1、铝质电解电容： 通常是在绝缘薄层之间以螺旋状绕缠金属箔而制成，这样可以在电位体积内得到较大的电容值，但也使得该部分的内部感抗增加。 2、钽电容： 由一块带直板和引脚连接点的绝缘体制成，其内部感抗低于铝电解电容。 3、陶瓷电容： 结构是在陶瓷绝缘体中包含多个平行的金属片。其主要寄生为片结构的感抗，并且低于MHz的区域造成阻抗。 应用描述： 铝质电解电容和钽电解电容适用于低频终端，主要是存储器和低频滤波器领域。 在中频范围内（从KHz到MHz），陶质电容比较适合,常用于去耦电路和高频滤波.特殊的低损耗陶质电容和云母电容适合月甚高频应用和微波电路。 为了得到最好的EMC特性，电容具有低的ESR（等效串联电阻）值是很重要的，因为它会对信号造成大的衰减，特别是在应用频率接近电容谐振频率场合。 （二）按作用分类： 1、旁路电容: 电源的第一道抗噪防线是旁路电容。主要是通过产生AC旁路，消除不想要的RF能量，避免干扰敏感电路。 通过储存电荷抑制电压降并在有电压尖峰产生时放电，旁路电容消除了电源电压的波动。旁路电容为电源建立了一个对地低阻抗通道，在很宽频率范围内都可具有上述抗噪功能。 要选择最合适的旁路电容，我们要先回答四个问题： （1）需要多大容值的旁路电容 （2）如何放置旁路电容以使其产生最大功效 （3）要使我们所设计的电路/系统要工作在最佳状态，应选择何种类型的旁路电容？ （4）隐含的第四个问题----所用旁路电容采用什么样的封装最合适？（这取决于电容大小、电路板空间以及所选电容的类型。）其中第二个问题最容易回答，旁边电容应尽可能靠近每个芯片电源引脚来放置。距离电源引脚越远就等同于增加串联电感，这样会降低旁路电容的自谐振频率（使有效带宽降低）。 通常旁路电容的值都是依惯例或典型值来选取的。例如，常用的容值是1μF和0.1μF。简单的说，将大电容作为低频和大电流电路的旁路，而小电容作为高频旁路。 旁路电容主要功能是产生一个交流分路，从而消去进入易感区的那些不需要的能量。旁路电容一般作为高频旁路电容来减小对电源模块的瞬态电流需求。通常铝电解电容和胆电容比较适合作旁路电容，其电容值取决于PCB板上的瞬态电流需求，一般在10至470μF范围内。若PCB板上有许多集成电路、高速开关电路和具有长引线的电源，则应选择大容量的电容。 2、去耦电容： 去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。主要是为器件提供信号状态在高速切换时所需要的瞬间电流，避免射频能量进入配电网络，为器件提供局部化的直流电压源。去耦电容一般都采用高速电容。 高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z＝i*wL+R，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给。而去耦电容可以
电容在电路中各种作用汇总 更多免费资料：畅学电子网 A、电压源正负端接了一个电容(与电路并联)，用于整流电路时，具有很好的滤波作用，当电压交变时，由于电容的充电作用，两端的电压不能突变，就保证了电压的平稳。 当用于电池电源时，具有交流通路的作用，这样就等于把电池的交流信号短路，避免了由于电池电压下降，电池内阻变大，电路产生寄生震荡。 B、比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别？ 在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不 同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得! C、基本放大电路中的两个耦合电容，电容+极和直流+极相接，起到通交隔直的作用，接反的话会怎么样，会不会也起到通交隔直的作用，为什么要那接呀！ 接反的话电解电容会漏电，改变了电路的直流工作点，使放大电路异常或不能工作 D、阻容耦合放大电路中，电容的作用是什么？？ 隔离直流信号，使得相邻放大电路的静态工作点相互独立，互不影响。 E、模拟电路放大器不用耦合电容行么，照样可以放大啊? 书上放大器在变压器副线圈和三极管之间加个耦合电容，解释是通交流阻直流，将前一级输出变成下一级输入，使前后级不影响，前一级是交流电，后一级也是交流电，怎么会相互影响啊，我实在想不通加个电容不是多此一举啊 你犯了个错误。前一级确实是交流电，但后一级是交流叠加直流。三极管是需要直流偏置的。如果没有电容隔直，则变压器的线圈会把三极管的直流偏置给旁路掉（因为电感是通直流的） F、基本放大电路耦合电容，其中耦合电容可以用无极性的吗 在基本放大电路中，耦合电容要视频率而定，当频率较高时，需用无极电容，特点是比较稳定，耐压可以做得比较高，体积相对小，但容量做不大。其最大的用途是可以通过交流电，隔断直流电，广泛用于高频交流通路、旁路、谐振等电路。（简单理解为高频通路）
复位电路的作用 在上电或复位过程中，控制CPU的复位状态：这段时间内让CPU保持复位状态，而不是一上电或刚复位完毕就工作，防止CPU发出错误的指令、执行错误操作，也可以提高电磁兼容性能。 无论用户使用哪种类型的单片机,总要涉及到单片机复位电路的设计。而单片机复位电路设计的好坏,直接影响到整个系统工作的可靠性。许多用户在设计完单片机系统,并在实验室调试成功后,在现场却出现了“死机”、“程序走飞”等现象,这主要是单片机的复位电路设计不可靠引起的。 基本的复位方式 单片机在启动时都需要复位，以使CPU及系统各部件处于确定的初始状态，并从初态开始工作。89系列单片机的复位信号是从RST引脚输入到芯片内的施密特触发器中的。当系统处于正常工作状态时，且振荡器稳定后，如果RST引脚上有一个高电平并维持2个机器周期(24个振荡周期)以上，则CPU就可以响应并将系统复位。单片机系统的复位方式有：手动按钮复位和上电复位 1、手动按钮复位 手动按钮复位需要人为在复位输入端RST上加入高电平（图1）。一般采用的办法是在RST端和正电源Vcc之间接一个按钮。当人为按下按钮时，则Vcc的+5V电平就会直接加到RST端。手动按钮复位的电路如所示。由于人的动作再快也会使按钮保持接通达数十毫秒，所以，完全能够满足复位的时间要求。

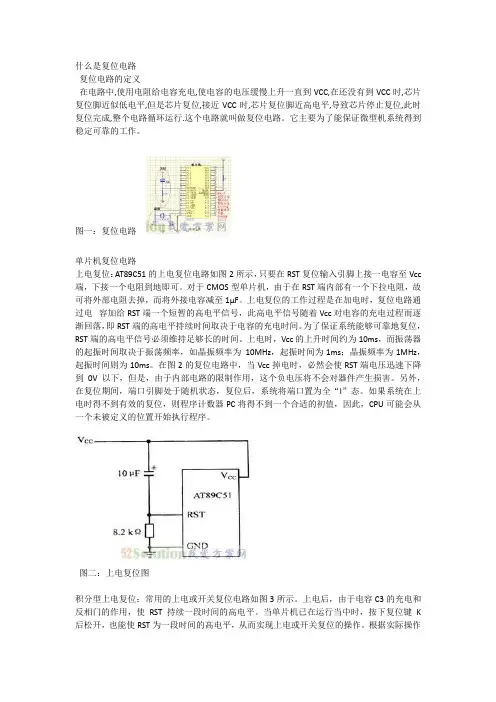

图1 图2 2、上电复位 AT89C51的上电复位电路如图2所示，只要在RST复位输入引脚上接一电容至Vcc端，下接一个电阻到地即可。对于CMOS型单片机，由于在RST端内部有一个下拉电阻，故可将外部电阻去掉，而将外接电容减至1μF。上电复位的工作过程是在加电时，复位电路通过电容加给RST端一个短暂的高电平信号，此高电平信号随着Vcc对电容的充电过程而逐渐回落，即RST端的高电平持续时间取决于电容的充电时间。为了保证系统能够可靠地复位，RST端的高电平信号必须维持足够长的时间。上电时，Vcc的上升时间约为10ms，而振荡器的起振时间取决于振荡频率，如晶振频率为10MHz，起振时间为1ms；晶振频率为1MHz，起振时间则为10ms。在图2的复位电路中，当Vcc掉电时，必然会使RST端电压迅速下降到0V以下，但是，由于内部电路的限制作用，这个负电压将不会对器件产生损害。另外，在复位期间，端口引脚处于随机状态，复位后，系统将端口置为全“l”态。如果系统在上电时得不到有效的复位，则程序计数器PC将得不到一个合适的初值，因此，CPU可能会从一个未被定义的位置开始执行程序。 2、积分型上电复位 常用的上电或开关复位电路如图3所示。上电后，由于电容C3的充电和反相门的作用，使RST持续一段时间的高电平。当单片机已在运行当中时，按下复位键K后松开，也能使RST为一段时间的高电平，从而实现上电或开关复位的操作。 根据实际操作的经验，下面给出这种复位电路的电容、电阻参考值。 图3中：C：＝1uF，Rl＝lk，R2＝10k 图3 积分型上电复位电路 专用芯片复位电路：
电容器的基本特性是“通交流、隔直流”。所以在电路中可用作耦合、滤波、旁路、去耦…… 。电容器的容抗是随频率增高而下降；电感的感抗是随频率增高而增大。所以在电容、电感的串联或并联电路中，总会有一个频率下容抗与感抗的数值相等，这时就产生谐振现象。所以电容与电感可以用来制作滤波器(低通、高通、带通)、陷波器、均衡器等。用在振荡电路中，制作LC、RC振荡电路。滤波电容并接在整流后的电源上，用于补平脉冲直流的波形。 耦合电容连接在交流放大电路级与级之间作信号通路，因为放大电路的输入端和输出端都有直流工作点，采用电容耦合可隔断直流通过工作点，耦合电容其实就是起隔直作用，所以也叫隔直电容； 旁路电容作用与滤波电容相似，但旁路电容不是接在电源上，而是接在电子电路的某一工作点，用于滤去谐振或干扰产生的杂波； 滤波电容、感性负载供电线路上的补偿电容、LC谐振电路上的电容都是起储能作用。 如何选择电路中的电容 通常音频电路中包括滤波、耦合、旁路、分频等电容，如何在电路中更有效地选择使用各种不同类型的电容器对音响音质的改善具有较大的影响。1.滤波电容整流后由于滤波用的电容器容量较大，故必须使用电解电容。滤波电容用于功率放大器时，其值应为10000μF以上，用于前置放大器时，容量为1000μF左右即可。当电源滤波电路直接供给放大器工作时，其容量越大音质越好。但大容量的电容将使阻抗从10KHz附近开始上升。这时应采取几个稍小电通常音频电路中包括滤波、耦合、旁路、分频等电容，如何在电路中更有效地选择使用 各种不同类型的电容器对音响音质的改善具有较大的影响。 1.滤波电容 整流后由于滤波用的电容器容量较大，故必须使用电解电容。滤波电容用于功率放大器 时，其值应为10000μF 以上，用于前置放大器时，容量为1000μF 左右即可。 当电源滤波电路直接供给放大器工作时，其容量越大音质越好。但大容量的电容将使阻 抗从10KHz 附近开始上升。这时应采取几个稍小电容并联成大电容同时也应并联几个薄 膜电容，在大电容旁以抑制高频阻抗的上升，如下图所示。 图 1 滤波电路的并联 2.耦合电容 耦合电容的容量一般在0.1μF~ 1μF 之间，以使用云母、丙烯、陶瓷等损耗较小的 电容音质效果较好。 3.前置放大器、分频器等 前置放大器、音频控制器、分频器上使用的电容，其容量在100pF~0.1μF 之间，而扬 声器分频LC 网络一般采用1μF~ 数10μF 之间容量较大的电容，目前高档分频器中采 用CBB电容居多。 小容量时宜采用云母，苯乙烯电容。而LC 网络使用的电容，容量较大，应使用金属化 塑料薄膜或无极性电解电容器，其中无机性电解电容如采用非蚀刻式，则更能获取极佳 音质。 电容的基础知识 —————————————— 一、电容的分类和作用 电容(Ele ct ric ca pa ci ty)，由两个金属极，中间夹有绝缘材料（介质）构成。由于绝缘材料的不同，所构成的电容器的种类也有所不同： 按结构可分为：固定电容，可变电容，微调电容。 按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。 按极性分为：有极性电容和无极性电容。我们最常见到的就是电解电容。 电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐 二、电容的符号
电容在各种常见电路中作用汇总 （1）电压源正负端接了一个电容(与电路并联)，用于整流电路时，具有很好的滤波作用，当电压交变时，由于电容的充电作用，两端的电压不能突变，就保证了电压的平稳。 当用于电池电源时，具有交流通路的作用，这样就等于把电池的交流信号短路，避免了由于电池电压下降，电池内阻变大，电路产生寄生震荡。 （2）比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别？ 在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得! （3）基本放大电路中的两个耦合电容，电容+极和直流+极相接，起到通交隔直的作用，接反的话会怎么样，会不会也起到通交隔直的作用，为什么要那接呀！ 接反的话电解电容会漏电，改变了电路的直流工作点，使放大电路异常或不能工作 （4）阻容耦合放大电路中，电容的作用是什么？？ 隔离直流信号，使得相邻放大电路的静态工作点相互独立，互不影响。 （5）模拟电路放大器不用耦合电容行么，照样可以放大啊? 书上放大器在变压器副线圈和三极管之间加个耦合电容，解释是通交流阻直流，将前一级输出变成下一级输入，使前后级不影响，前一级是交流电，后一级也是交流电，怎么会相互影响啊，我实在想不通加个电容不是多此一举啊 你犯了个错误。前一级确实是交流电，但后一级是交流叠加直流。三极管是需要直流偏置的。如果没有电容隔直，则变压器的线圈会把三极管的直流偏置给旁路掉（因为电感是通直流的） （6）基本放大电路耦合电容，其中耦合电容可以用无极性的吗 在基本放大电路中，耦合电容要视频率而定，当频率较高时，需用无极电容，特点是比较稳定，耐压可以做得比较高，体积相对小，但容量做不大。其最大的用途是可以通过交流电，隔断直流电，广泛用于高频交流通路、旁路、谐振等电路。（简单理解为高频通路） 当频率较低时，无极电容因为容量较低，容抗相对增大，就要用有极性的电解电容了，由于其内部加有电解液，可以把容量做得很大，让低频交流电通过，隔断直流电。但由于内部两极中间是有机介质的，所以耐压受限，多用于低频交流通路、滤波、退耦、旁路等电路。（简单理解为低频通路） （7）请电路高手告知耦合电容起什么作用 在放大电路中,利用耦合电容通交隔直的作用,使高频交流信号可以顺利通过电路,被一级一级地放大,而直流量被阻断在每一级的内部. （8）请问用电池供电的电路中,电容为什么会充放电,起到延时的作用?
单片机各种复位电路原理 复位电路的作用 在上电或复位过程中，控制CPU的复位状态：这段时间内让CPU保持复位状态，而不是 一上电或刚复位完毕就工作，防止CPU发出错误的指令、执行错误操作，也可以提高电磁 兼容性能。 无论用户使用哪种类型的单片机,总要涉及到单片机复位电路的设计。而单片机复位电路设 计的好坏,直接影响到整个系统工作的可靠性。许多用户在设计完单片机系统,并在实验室调试成功后,在现场却出现了“死机”、“程序走飞”等现象,这主要是单片机的复位电路设计不可 靠引起的。 基本的复位方式 单片机在启动时都需要复位，以使CPU及系统各部件处于确定的初始状态，并从初态开始 工作。89系列单片机的复位信号是从RST引脚输入到芯片内的施密特触发器中的。当系统处于正常工作状态时，且振荡器稳定后，如果RST引脚上有一个高电平并维持2个机器周期(24个振荡周期)以上，则CPU就可以响应并将系统复位。单片机系统的复位方式有：手动按钮复位和上电复位 1、手动按钮复位 手动按钮复位需要人为在复位输入端RST上加入高电平（图1）。一般采用的办法是在RST 端和正电源Vcc之间接一个按钮。当人为按下按钮时，则Vcc的+5V电平就会直接加到RST端。手动按钮复位的电路如所示。由于人的动作再快也会使按钮保持接通达数十毫秒， 所以，完全能够满足复位的时间要求。
图1 图2 2 、上电复位 AT89C51 的上电复位电路如图 2 所示，只要在RST 复位输入引脚上接一电容至Vcc 端，下接一个电阻到地即可。对于CMOS 型单片机，由于在RST 端内部有一个下拉电阻，故可将外部电阻去掉，而将外接电容减至1μF。上电复位的工作过程是在加电时，复位电路通 过电容加给RST 端一个短暂的高电平信号，此高电平信号随着Vcc 对电容的充电过程而 逐渐回落，即RST 端的高电平持续时间取决于电容的充电时间。为了保证系统能够可靠地 复位，RST 端的高电平信号必须维持足够长的时间。上电时，Vcc 的上升时间约为10ms ，而振荡器的起振时间取决于振荡频率，如晶振频率为10MHz ，起振时间为1ms ；晶振频率为1MHz ，起振时间则为10ms 。在图 2 的复位电路中，当Vcc 掉电时，必然会使RST 端电压迅速下降到0V 以下，但是，由于内部电路的限制作用，这个负电压将不会对器件产生 损害。另外，在复位期间，端口引脚处于随机状态，复位后，系统将端口置为全“l态”。如果系统在上电时得不到有效的复位，则程序计数器PC 将得不到一个合适的初值，因此，CPU 可能会从一个未被定义的位置开始执行程序。 2 、积分型上电复位 常用的上电或开关复位电路如图 3 所示。上电后，由于电容C3 的充电和反相门的作用，使RST 持续一段时间的高电平。当单片机已在运行当中时，按下复位键K 后松开，也能使RST 为一段时间的高电平，从而实现上电或开关复位的操作。 根据实际操作的经验，下面给出这种复位电路的电容、电阻参考值。 图3 中：C：＝1uF ，Rl＝lk ，R2＝10k
详解电源中的电容作用及注意事项 不要轻视小小电容哦。他的作用很大，你看有没有用过他的电子产品不。。什么地方都有如果用得不好，死得难看的，所以首先介绍电容的作用。作为无源元件之一的电容，其作用不外乎以下几种： 1、应用于电源电路，实现旁路、去藕、滤波和储能方面电容的作用，下面分类详述之： 1）滤波 滤波是电容的作用中很重要的一部分。几乎所有的电源电路中都会用到。从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。但实际上超过1uF的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高阻低，通高频阻低频。电容越大低频越容易通过，电容越大高频越容易通过。具体用在滤波中，大电容（1000uF）滤低频，小电容（20pF）滤高频。 曾有网友将滤波电容比作“水塘”。由于电容的两端电压不会突变，由此可知，信号频率越高则衰减越大，可很形象的说电容像个水塘，不会因几滴水的加入或蒸发而引起水量的变化。它把电压的变动转化为电流的变化，频率越高，峰值电流就越大，从而缓冲了电压。滤波就是充电，放电的过程。 2）旁路 旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大电流毛刺时的电压降。 3）去藕 去藕，又称解藕。从电路来说，总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作。这就是耦合。去藕电容就是起到一个电池的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。将旁路电容和去藕电容结合起来将更容易理解。旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。高频旁路电容一般比较小，根据谐振频率一般是0.1u，0.01u等，而去耦合电容一般比较大，是10uF或者更大，依据电路中分布参数，以及驱动电流的变化大小来确定。旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。这应该是他们的本质区别。 4）储能 储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为40～450VDC、电容值在220～150 000uF之间的铝电解电容器（如EPCOS 公司的 B43504或B43505）是较为常用的。根据不同的电源要求，器件有时会采用串联、并联或其组合的形式，对于功率级超过10KW的电源，通常采用体积较大的罐形螺旋端子电容器。 2、应用于信号电路，主要完成耦合、振荡/同步及时间常数的作用：
不要轻视小小电容哦。他的作用很大，你看有没有用过他的电子产品不。。什么地方都有如果用得不好，死得难看的，所以首先介绍电容的作用 作为无源元件之一的电容，其作用不外乎以下几种： 1、应用于电源电路，实现旁路、去藕、滤波和储能方面电容的作用，下面分类详述之： 1）滤波 滤波是电容的作用中很重要的一部分。几乎所有的电源电路中都会用到。从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。但实际上超过1uF的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高阻低，通高频阻低频。电容越大低频越容易通过，电容越大高频越容易通过。具体用在滤波中,大电容(1000uF)滤低频，小电容(20pF)滤高频。 曾有网友将滤波电容比作“水塘”。由于电容的两端电压不会突变，由此可知，信号频率越高则衰减越大，可很形象的说电容像个水塘，不会因几滴水的加入或蒸发而引起水量的变化。它把电压的变动转化为电流的变化，频率越高，峰值电流就越大，从而缓冲了电压。滤波就是充电，放电的过程。 2）旁路 旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大电流毛刺时的电压降。 3）去藕 去藕，又称解藕。从电路来说，总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作。这就是耦合。去藕电容就是起到一个电池的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。将旁路电容和去藕电容结合起来将更容易理解。旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。高频旁路电容一般比较小，根据谐振频率一般是0.1u，0.01u等，而去耦合电容一般比较大，是10uF或者更大，依据电路中分布参数，以及驱动电流的变化大小来确定。旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。这应该是他们的本质区别。 4）储能 储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出
电容在电路中的各种作用 A、电压源正负端接了一个电容(与电路并联)，用于整流电路时，具有很好的滤波作用，当电压交变时，由于电容的充电作用，两端的电压不能突变，就保证了电压的平稳。 当用于电池电源时，具有交流通路的作用，这样就等于把电池的交流信号短路，避免了由于电池电压下降，电池内阻变大，电路产生寄生震荡。 B、比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别？ 在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得! C、基本放大电路中的两个耦合电容，电容+极和直流+极相接，起到通交隔直的作用，接反的话会怎么样，会不会也起到通交隔直的作用，为什么要那接呀！ 接反的话电解电容会漏电，改变了电路的直流工作点，使放大电路异常或不能工作 D、阻容耦合放大电路中，电容的作用是什么？？ 隔离直流信号，使得相邻放大电路的静态工作点相互独立，互不影响。 E、模拟电路放大器不用耦合电容行么，照样可以放大啊? 书上放大器在变压器副线圈和三极管之间加个耦合电容，解释是通交流阻直流，将前一级输出变成下一级输入，使前后级不影响，前一级是交流电，后一级也是交流电，怎么会相互影响啊，我实在想不通加个电容不是多此一举啊 你犯了个错误。前一级确实是交流电，但后一级是交流叠加直流。三极管是需要直流偏置的。如果没有电容隔直，则变压器的线圈会把三极管的直流偏置给旁路掉（因为电感是通直流的） F、基本放大电路耦合电容，其中耦合电容可以用无极性的吗 在基本放大电路中，耦合电容要视频率而定，当频率较高时，需用无极电容，特点是比较稳定，耐压可以做得比较高，体积相对小，但容量做不大。其最大的用途是可以通过交流电，隔断直流电，广泛用于高频交流通路、旁路、谐振等电路。（简单理解为高频通路）当频率较低时，无极电容因为容量较低，容抗相对增大，就要用有极性的电解电容了，由于其内部加有电解液，可以把容量做得很大，让低频交流电通过，隔断直流电。但由于内部两极中间是有机介质的，所以耐压受限，多用于低频交流通路、滤波、退耦、旁路等电路。（简单理解为低频通路） G、请电路高手告知耦合电容起什么作用 在放大电路中,利用耦合电容通交隔直的作用,使高频交流信号可以顺利通过电路,被一级一级地放大,而直流量被阻断在每一级的内部. H、请问用电池供电的电路中,电容为什么会充放电,起到延时的作用?高手指点谢谢. 电容是聚集电荷的，你可把它想象成个水杯，充放电就是充放水。在充电过程中，电压是慢慢的上升的，放电反之。你只需检测电容两端电压就能实现延时。如充电，开始时，电容两端电压为零，随着充电时间延长，电压逐渐上升到你设定的电压就能控制电路的开关。当然，也可反过来利用放电。延时时间与电容容量、电容漏电，充电电阻，及电压有关，有时还要把负载电阻考虑进去。 I、阻容耦合，是利用电容的通交隔直特性，防止前、后级之间的直流成分引起串扰，造成工作点的不稳定。
电容器在交变电流的作用 ●教学目标 一、知识目标 1.知道交变电流能通过电容器，知道为什么电容器对交变电流有阻碍作用. 2.知道用容抗来表示电容对交变电流的阻碍作用的大小，知道容抗与哪些因素有关. 二、能力目标 1.培养学生独立思考的思维习惯. 2.培养学生用学过的知识去理解、分析新问题。 三、德育目标 培养学生有志于把所学的物理知识应用到实际中去的学习习惯。 ●教学重点 1.电容对交变电流的阻碍作用。 2.容抗的物理意义。 ●教学难点 容抗概念及影响容抗大小的因素. ●教学方法 演示实验+阅读+讲解 ●教学用具 电容器（“103μF、15 V”与“200μF、15 V”）2个、两个扼流圈、投影片、投影仪。 课时安排 1课时 ●教学过程 电容对交变电流的影响 （1）交变电流能“通过”电容器 实验：把白炽灯和电容器串联起来分别接在交流和直流 电路里，引导学生观察现象。 提出问题： ①由此现象说明电容器对电流有什么影响？②交变电流是怎样“通过”电容器的呢 观察现象： 接通直流电源，灯泡不亮，接通交流电源，灯泡能够发光 思考讨论： 电容器对直流电来说是断路的，而对交变电流来说不再是断路的了。 （2）交变电流“通过”电容器的原理 交变电流在一个周期内,电容器的冲放电过程A、B、C、D
引导归纳： 电容器通过充电和放电电路中就有了电流，表现为交流通过了电路 在交变电流的每一个周期内，电容器冲放电两次形成的冲放电电流方向改变两次 当电压升高时，电荷向电容器的极板上聚集，形成充电电流；当电压降低时，电荷离开极板，形成放电电流．电容器交替进行充电和放电，电路中就有了电流，表现为交流“通过”了电容器． ［演示二］演示实验，电路如图所示. 观察实验现象：开关打到直流电上，灯泡不亮，开关打到交流电上，灯泡亮了. 结论：直流电不能通过电容器，交流电能够通过电容器. ［师问］电容器的两极板间是绝缘介质，为什么交流电能够通过呢？ 用CAI课件展示电容器接到交流电源上，充电、放电的动态过程.强调自由电荷并没有通过电容器两极板间的绝缘介质，当电容器接交变电源上时，正极板上的电子向负极板上流，使两极板上聚集电荷增加，形成充电电流.当电源电压降低时，负极板上的电子通过电源流向正极板，两极板上的电荷中和掉一部分，形成放电电流. ［演示］：将“1000μF,15 V”的电容器去掉，观察灯泡的亮度. 现象：灯泡比原来电路中接电容器时变亮. 说明：电容器对交变电流也有阻碍作用 容抗XC：表示电容器对交流电的阻碍作用大小，如同用电阻表示电阻器对电流阻碍作用大小，感抗表示线圈对交流电阻碍作用大小，单位都为：欧姆（Ω） 教师指出：容抗产生原因为“电容器极板上电荷的积累对电荷定向运动阻碍”. ［师问］那么容抗跟什么因素有关？ 学生：阅读教材内容. ［演示］将电路中的“1000μF”电容换成“200μF”电容器. 观察现象：灯泡比原来“接1000 μF”电容器时暗. 说明：容抗和电容器的电容值大小有关. 实验表明：电容器的电容大小和交变电流的频率决定容抗.电容越大，在同样电压下电容器容纳电荷越多，因此充放电的电流越大，容抗就越小.交流电的频率越高，充放电就进行得越快，充放电流越大，容抗越小.即电容器的电容越大，交变电流频率越高，容抗越小.电容器具有“通交流，隔直流”“通高频，阻低频”特点. 例题：如图所示电路中，如果交流电的频率增大，三盏电灯的亮度将如何改变?为什么? 解析：当交变电流的频率增大时，线圈对交变电流的阻碍作用增大，通过灯泡L1的电流将因此而减小，所以灯泡的L1亮度将变暗；而电容对交变电流的阻碍作用则随交变电流频率的增大而减小，即流过灯泡L2的电流增大，所以灯泡L2的亮度将变亮.由于电阻的大小与交变电流的频率无关，流过灯泡L3的电流不变，因此其亮度也不变， 板书设计 电容对交变电流的影响 （1）交变电流能“通过”电容器 （2）交变电流“通过”电容器的原理 （3）电容器对交变电流的阻碍作用 ①容抗 表示电容对交变电流的阻碍作用 ②容抗的大小：
电容的作用： 电源滤波时，采用大小电容相并联的电路，104即0.1uF L、运放的多级交流放大电路如何选用电容耦合？ 其实很间单，一般瓷片电容就可搞定。要效果好的话可选用钽电容。按照你输入信号的频率范围高频的可选用103,104容值的电容，对于较低频率的交流信号可选用22uF左右的电解电容。 T、旁路电容和滤波电容，去耦电容分别怎么用?，可以举一些实例说明 答：这三种叫法的电容，其实都是滤波的，只是应用在不同的电路中，叫法和用法不一样。 滤波电容，这是我们通常用在电源整流以后的电容，它是把整流电路交流整流成脉动直流，通过充放电加以平滑的电容，这种电容一般都是电解电容，而且容量较大，在微法级。 旁路电容，是把输入信号中的高频成份加以滤除，主要是用于滤除高频杂波的，通常用瓷质电容、涤纶电容，容量较小，在皮法级。 去耦电容，是把输出信号的干扰作为滤除对象，去耦电容相当于电池，利用其充放电，使得放大后的信号不会因电流的突变而受干扰。它的容量根据信号的频率、抑制波纹程度而定。 电容在电路中各种作用汇总 A、电压源正负端接了一个电容(与电路并联)，用于整流电路时，具有很好的滤波作用，当电压交变时，由于电容的充电作用，两端的电压不能突变，就保证了电压的平稳。 当用于电池电源时，具有交流通路的作用，这样就等于把电池的交流信号短路，避免了由于电池电压下降，电池内阻变大，电路产生寄生震荡。 B、比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别？ 在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得! C、基本放大电路中的两个耦合电容，电容+极和直流+极相接，起到通交隔直的作用，接反的话会怎么样，会不会也起到通交隔直的作用，为什么要那接呀！ 接反的话电解电容会漏电，改变了电路的直流工作点，使放大电路异常或不能工作 D、阻容耦合放大电路中，电容的作用是什么？？ 隔离直流信号，使得相邻放大电路的静态工作点相互独立，互不影响。 E、模拟电路放大器不用耦合电容行么，照样可以放大啊? 书上放大器在变压器副线圈和三极管之间加个耦合电容，解释是通交流阻直流，将前一级输出变成下一级输入，使前后级不影响，前一级是交流电，后一级也是交流电，怎么会相互影响啊，我实在想不通加个电容不是多此一举啊 你犯了个错误。前一级确实是交流电，但后一级是交流叠加直流。三极管是需要直流偏置的。如果没有电容隔直，则变压器的线圈会把三极管的直流偏置给旁路掉（因为电感是通直流的）F、基本放大电路耦合电容，其中耦合电容可以用无极性的吗 在基本放大电路中，耦合电容要视频率而定，当频率较高时，需用无极电容，特点是比较稳定，耐压可以做得比较高，体积相对小，但容量做不大。其最大的用途是可以通过交流电，隔断直流电，广泛用于高频交流通路、旁路、谐振等电路。（简单理解为高频通路） 当频率较低时，无极电容因为容量较低，容抗相对增大，就要用有极性的电解电容了，由于其内部加有电解液，可以把容量做得很大，让低频交流电通过，隔断直流电。但由于内部两
单片机复位电路设计 ：blog.sina.. /s/blog_4b7b591401000ai0.html 一、概述 影响单片机系统运行稳定性的因素可大体分为外因和内因两部分: 1、外因 射频干扰，它是以空间电磁场的形式传递在机器内部的导体（引线或零件引脚）感生出相应的干扰，可通过电磁屏蔽和合理的布线/器件布局衰减该类干扰； 电源线或电源内部产生的干扰，它是通过电源线或电源内的部件耦合或直接传导，可通过电源滤波、隔离等措施来衰减该类干扰。 2、内因 振荡源的稳定性，主要由起振时间频率稳定度和占空比稳定度决定起振时间可由电路参数整定稳定度受振荡器类型温度和电压等参数影响复位电路的可靠性。 二、复位电路的可靠性设计 1、基本复位电路 复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响复位。图1所示的RC复位电路可以实现上述基本功能，图3为其输入-输出特性。但解决不了电源毛刺（A 点）和电源缓慢下降（电池电压不足）等问题而且调整RC 常数改变延时会令驱动
能力变差。左边的电路为高电平复位有效右边为低电平Sm为手动复位开关Ch 可避免高频谐波对电路的干扰调频FM发射话筒制作套件 图1RC复位电路 图2所示的复位电路增加了二极管，在电源电压瞬间下降时使电容迅速放电，一定宽度的电源毛刺也可令系统可靠复位。图3所示复位电路输入输出特性图的下半部分是其特性，可与上半部比较增加放电回路的效果电子元件邮购 图2增加放电回路的RC复位电路 使用比较电路，不但可以解决电源毛刺造成系统不稳定，而且电源缓慢下降也能可靠复位。图4 是一个实例当VCC x (R1/(R1+R2) ) = 0.7V时，Q1截止使系统复
单片机复位电路原理图解 复位电路的作用 在上电或复位过程中，控制CPU的复位状态：这段时间内让CPU保持复位状态，而不是一上电或刚复位完毕就工作，防止CPU发出错误的指令、执行错误操作，也可以提高电磁兼容性能。 无论用户使用哪种类型的单片机,总要涉及到单片机复位电路的设计。而单片机复位电路设计的好坏,直接影响到整个系统工作的可靠性。许多用户在设计完单片机系统,并在实验室调试成功后,在现场却出现了“死机”、“程序走飞”等现象,这主要是单片机的复位电路设计不可靠引起的。 基本的复位方式 单片机在启动时都需要复位，以使CPU及系统各部件处于确定的初始状态，并从初态开始工作。89系列单片机的复位信号是从RST引脚输入到芯片内的施密特触发器中的。当系统处于正常工作状态时，且振荡器稳定后，如果RST引脚上有一个高电平并维持2个机器周期(24个振荡周期)以上，则CPU就可以响应并将系统复位。单片机系统的复位方式有：手动按钮复位和上电复位 1、手动按钮复位 手动按钮复位需要人为在复位输入端RST上加入高电平（图1）。一
般采用的办法是在RST端和正电源Vcc之间接一个按钮。当人为按下按钮时，则Vcc的+5V电平就会直接加到RST端。手动按钮复位的电路如所示。由于人的动作再快也会使按钮保持接通达数十毫秒，所以，完全能够满足复位的时间要求。 图1 图2 2、上电复位 AT89C51的上电复位电路如图2所示，只要在RST复位输入引脚上接一电容至Vcc端，下接一个电阻到地即可。对于CMOS型单片机，由于在RST端内部有一个下拉电阻，故可将外部电阻去掉，而将外接电
容减至1µF。上电复位的工作过程是在加电时，复位电路通过电容加给RST端一个短暂的高电平信号，此高电平信号随着Vcc对电容的充电过程而逐渐回落，即RST端的高电平持续时间取决于电容的充电时间。为了保证系统能够可靠地复位，RST端的高电平信号必须维持足够长的时间。上电时，Vcc的上升时间约为10ms，而振荡器的起振时间取决于振荡频率，如晶振频率为10MHz，起振时间为1ms；晶振频率为1MHz，起振时间则为10ms。在图2的复位电路中，当Vcc 掉电时，必然会使RST端电压迅速下降到0V以下，但是，由于内部电路的限制作用，这个负电压将不会对器件产生损害。另外，在复位期间，端口引脚处于随机状态，复位后，系统将端口置为全“l”态。如果系统在上电时得不到有效的复位，则程序计数器PC将得不到一个合适的初值，因此，CPU可能会从一个未被定义的位置开始执行程序。 2、积分型上电复位 常用的上电或开关复位电路如图3所示。上电后，由于电容C3的充电和反相门的作用，使RST持续一段时间的高电平。当单片机已在运行当中时，按下复位键K后松开，也能使RST为一段时间的高电平，从而实现上电或开关复位的操作。 根据实际操作的经验，下面给出这种复位电路的电容、电阻参考值。图3中：C：＝1uF，Rl＝lk，R2＝10k
电容在电路中的作用 胡振宇 电容器的基本作用就是充电与放电，但由这种基本充放电作用所延伸出来的许多电路现象，使得电容器有着种种不同的用途，例如在电动马达中，我们用它来产生相移在照相闪光灯中，用它来产生高能量的瞬间放电等等而在电子电路中，电容器不同性质的用途尤多，这许多不同的用途，虽然也有截然不同之处，但因其作用均来自充电与放电。下面是一些电容的作用列表： 耦合电容：用在耦合电路中的电容称为耦合电容，在阻容耦合放大器和其他电容耦合 电路中大量使用这种电容电路，在交流信号处理电路中，用于连接信号源和信号处理电路或者作为两放大器的级间连接，用于隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。起隔直流通交流作用。耦合电容的容量一般在0.1μF~1μF之间，以使用云母、丙烯、陶瓷等损耗较小的电容 滤波电容：用在滤波电路中的电容器称为滤波电容，在电源滤波和各种滤波器电路中 使用这种电容电路，滤波电容将一定频段内的信号从总信号中去除。必须使用电解电容，滤波电容用于功率放大器时，其值应为10000μF以上，用于前置放大器时，容量为1000μF左右即可同时也应并联几个薄膜电容，在大电容旁以抑制高频阻抗的上升 退耦电容：用在退耦电路中的电容器称为退耦电容，并接于放大电路的电源正负极之 间，防止由电源内阻形成的正反馈而引起的寄生振荡。在多级放大器的直流电压供给电路中使用这种电容电路，退耦电容消除每级放大器之间的有害低频交连。 高频消振电容：用在高频消振电路中的电容称为高频消振电容，在音频负反馈放大 器中，为了消振可能出现的高频自激，采用这种电容电路，以消除放大器可能出现的高频啸叫。 谐振电容：用在LC谐振电路中的电容器称为谐振电容，连接在谐振电路的振荡线圈两 端，起到选择振荡频率的作用。LC并联和串联谐振电路中都需这种电容电路。衬垫电容：与谐振电路主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，并能显著地提高低频端的振荡频率。 旁路电容：用在旁路电路中的电容器称为旁路电容，电路中如果需要从信号中去掉某 一频段的信号，可以使用旁路电容电路，根据所去掉信号频率不同，有全频域（所有交流信号）旁路电容电路和高频旁路电容电路。在交直流信号的电路中，将电容并接在电阻两端或
