1.1.1.1.1.2 . . . .
工股份企业标准
爆炸和火灾危险区域的划分及防爆电器选型的规
版本：2013版第0次修改
发放编号：
受控状态：
2013-12-26发布2013-1-1实施
前言
为了（总则第一条）。
本标准由设备工程部负责起草并归口管理。
本标准主要起草人：，。
本规定解释权属设备工程部。
本规定需认知的岗位：标准编写人员、各部们、各使用单位。
文件相关信息

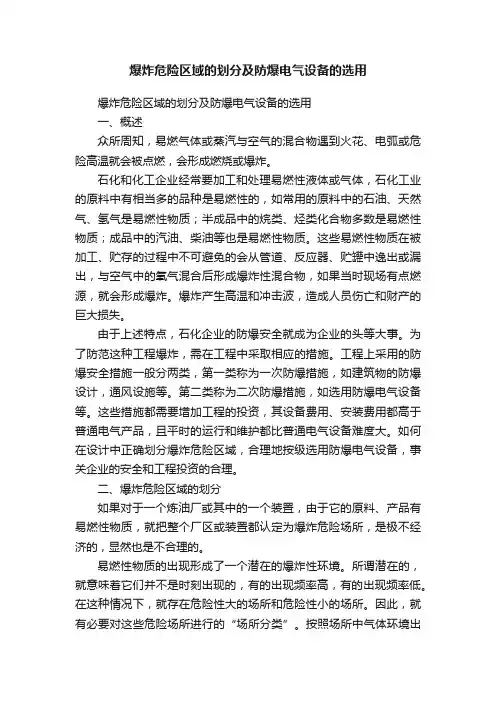

爆炸和火灾危险区域的划分与防爆电器的选型一、爆炸和火灾危险环境危险区域的划分：
1．爆炸性气体环境应根据爆炸性气体混合物出现的频繁程度和持续时间，按下列规定进行分区：
0区：连续出现或长期出现爆炸性气体混合物的环境；
1区：在正常运行时可能出现爆炸气体混合物的环境；
2区：在正常运行时不可能出现爆炸性气体混合物的环境，或即使出现也仅是短时的爆炸性气体混合物的环境。
注：正常运行是指正常的开车、运转、停车、易燃物质产品的装卸，密闭容器盖的开闭，安全阀、排放阀以及所有工厂设备都在其设计参数围工作的状态。
2．根据可燃性粉尘/空气混合物出现的频率和持续的时间及粉尘层厚度进行分类：20区：在正常运行过程中可燃性粉尘连续出现或经常出现，其数量足以形成可燃性粉尘与空气混合物和/或可能形成无法控制和极厚的粉尘层的场所及容器部。
21区：在正常运行过程中，可能出现粉尘数量足以形成可燃性粉尘与空气混合物，但未划入20区的场所。该区域包括与充入或排放粉尘点相接相邻的场所，出现粉尘层和正常操作情况下可能产生可燃浓度的可燃性粉尘与空气混合物的场所。
22区：在异常条件下，可燃性粉尘偶尔出现并且只是短时间存在、或可燃性粉尘偶尔出现堆积或可能存在粉尘层并且产生可燃性粉尘空气混合物的场所。如果不能保证排除可燃性粉尘堆积或粉尘层时，则应划分为21区。
3．火灾危险环境应根据火灾事故发生的可能性和后果，以及危险程度及物质状态的不同按下列规定进行分区。
21区：具有闪点高于环境温度的可燃液体，在数量和配置上能引起火灾危险的环境。
22区：具有悬浮状，堆积状的可燃粉尘或可燃纤维，虽不可能形成爆炸混合物，但在数量和配置上能引起火灾危险的环境。
23区：具有固体状可燃物质，在数量和配置上能引起火灾危险的环境。
二、工厂用防爆电气设备的类型和标志
1．工厂用防爆电气设备的类型和标志见表1
表1 工厂用防爆电气设备的类型和标志
2

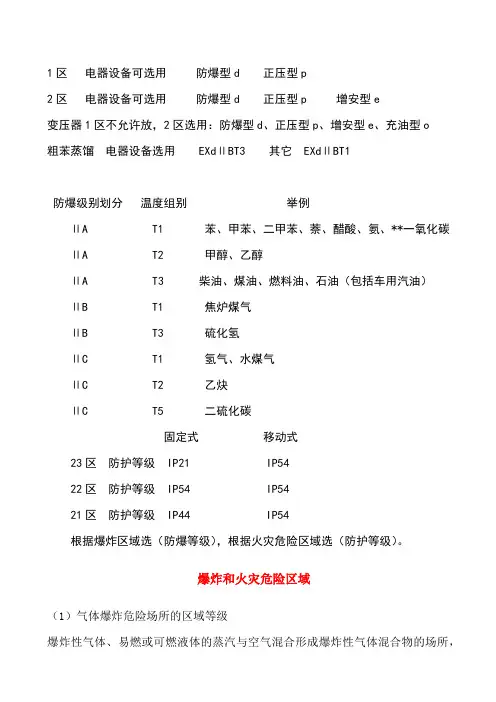

2.1爆炸性气体环境中Ⅱ类电气设备，按其适用于爆炸性气体混合物最大试验安全间隙（MESG）或最小点燃电流比（MTC）分为A、B、C三级，并按其最高表面温度分为T1～T6六组，见表2、表3。
2.2爆炸性粉尘环境中Ⅱ类电气设备按其试验粉尘的覆盖情况分为A型和B型，按其外壳的最高表面温度分为TA、TB。
隔爆型--具有能承受部爆炸性气体混合物的爆炸压力，并阻止部的爆炸向外壳周围爆炸性混合物传播的电气设备外壳的电气设备。
增安型--在正常运行条件下不会产生电弧、火花或可能点燃爆炸性混合物的高温的设备结构上，采取措施提高安全程度，以避免在正常和认可的过载条件下出现这些现象的电气设备。
四、防爆的基本原理:
电气设备引燃可燃性气体混合物有两方面的原因，一个是电气设备产生的火花、电弧；另一个是电气设备表面（即可燃性气体混合物相接触的表面）发热。对于设备在正常运行时能产生电弧，火花的部件放在隔爆外壳，或采取浇封型、充砂型、充油型或正压型等其他防爆型式就可达到防爆目的。而对于增安型电气设备是对在正常运行或认可的过载条件下，不会发生电弧，火花和过热现象。就可进一步提高设备的安全性和可靠性。因此这种设备在正常运行时就没有引燃源，可用于爆炸性危险环境。
五、爆炸危险环境中电气设备的选择:
1．爆炸性气体环境电气设备的选择应符合下列规定：
(1)根据爆炸危险区域的分区、电气设备的种类和防爆结构的要求，应选择相应的电气设备。
(2)选用的防爆电气设备的级别和组别，不应低于该爆炸性气体环境爆炸性气体混合物的级别和组别。当存在有两种以上易燃性物质形成的爆炸性气体混合物时，应按危险程度较高的级别和组别选用防爆电气设备。
(3)爆炸危险区域的电气设备，应符合周围环境化学的、机械的、热的、霉菌以及风沙等不同环境条件对电气设备的要求。电气设备结构应满足电气设备在规定的运行条件下，不降低防爆性能的要求。
六、各种电气设备防爆结构的选型应符合下列规定：
1．旋转电机防爆结构的选型见表4。
(2)绕线型感应电动及同步电动机采用增安型时，其主体是增安型防爆结构，发生电火花的部分是隔爆或正压型防爆结构。
2．低压变压器类防爆结构的选型见表5。
3．低压开关和控制器类防爆结构的选型见表6。
爆结构的电抗线圈或单绕组变压器组成一体的结构。
(2)电磁摩擦制动器采用隔爆型时，是指将制动片、滚筒等机械部分也装入隔爆壳体者。
(3)在2区的电气设备采用隔爆型时，是指除隔爆型外，也包括主要有火花部分为隔爆结构而其外壳为增安型的混合结构。
4．灯具类防爆结构的选型见表7。
表8 信号、报警装置等电气设备防爆结构的选型
爆炸危险区域防爆结构电气设备0区1区2区
本质安全型ia ib 本质安全型ia ib 隔爆型d 正压型p 增安型e 本质安全型ia ib 隔爆型d 正压型p 增安型e
信号、报警装置○○○○×○○○○
插接装置○○
接线箱（盒）○△○○
电气测量表计○○×○○○
6．爆炸性粉尘环境电气设备的选择见表9。
爆炸危险区域防爆结构电气设备21（10）区22（11）区
尘密外壳DT 防尘外壳DP 尘密外壳DT 防尘外壳DP
爆炸性粉尘○×○×
可燃性粉尘导电○×○×
非导电○×○○
可燃纤维○×○×
注：表中括号的10区、11区是原粉尘爆炸环境的区域划分方法所对应21区、22区（现执行标准划分为20区、21区、22区），因未查到目前的该方面的标准容，实际应用上表仅供参考，具体情况应加以具体分析。
