液压过滤器选型设计指南 1 范围 本指南规定了液压过滤器的设计原则、注意事项、液压过滤器各项参数的选择，以及例举了液压过滤器选型设计的案例。 2 规范性引用文件 下列文件的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 20079 液压过滤器技术条件 Q/SY 012 015 液压过滤器选用规范 3 术语、符号及定义 GB/T 20079确定的术语、符号和定义适用于本文件。 3.1 过滤精度 指油液通过过滤器时,能够穿过滤芯的球形污染物的最大直径，以微米（μm）表示。 过滤器最大流量 由制造商所推荐的在规定运动粘度下通过被试过滤器的最大流量，以单位L/min表示。 纳污容量 指过滤器的压力降达到极限值时，滤芯所容纳的污染物重量，以单位kg表示。 过滤比 过滤器上游大于等于某一给定尺寸χ的颗粒污染物数量与下游大于等于同一给定尺寸的颗粒污染物数量之比，用βχ表示。
洁净过滤器总成压降△P总 被试元件为装有洁净滤芯的洁净过滤器,其测得的入口与出口压力之差。 壳体压降△P壳体 过滤器不装滤芯时的压降。 洁净滤芯压降△P滤芯 洁净滤芯所产生的压降，其值等于洁净过滤器总成压降减少壳体压降。 4 工作原理与结构型式 4.1 过滤器的工作原理与结构 过滤器的典型结构见图1。 图1 液压过滤器典型结构 油液从进油口进入过滤器，沿滤芯的径向由外向内通过滤芯，油液中颗粒被滤芯中的过滤层滤除，进入滤芯内部的油液即为洁净的油液。过滤后的油液从过滤器的出油口排出。 4.2 过滤器的分类 过滤器按其用途及安装部位，可分为如图2所示的5种不同类型。

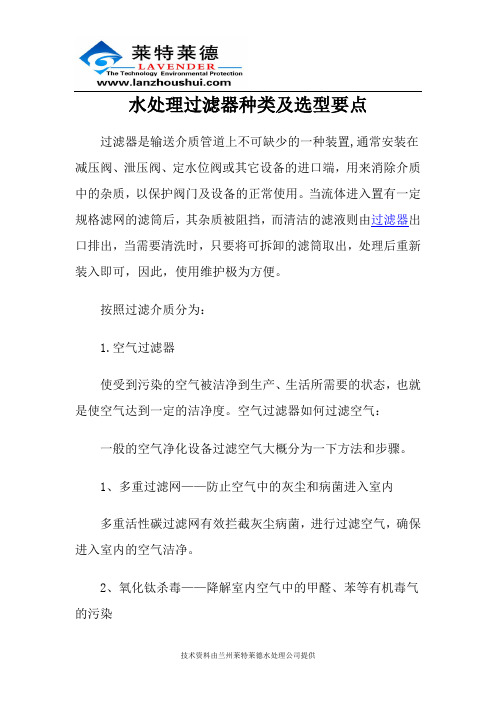

水处理过滤器分类及选型须知 过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。 按照过滤介质分为： 1.空气过滤器 使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。空气过滤器如何过滤空气： 一般的空气净化设备过滤空气大概分为一下方法和步骤。 1、多重过滤网————防止空气中的灰尘和病菌进入室内 多重活性碳过滤网有效拦截灰尘病菌，进行过滤空气，确保进入室内的空气洁净。 2、氧化钛杀毒————降解室内空气中的甲醛、苯等有机毒气的污染 纳米级二氧化钛由紫外光激活，进行过滤空气有效降解空气中的甲醛、苯等有机毒气的放射污染。 3、负离子增氧————增加室内空气中的氧气至适量并保持含量稳定 负离子发生器给室内空气增氧，确保进入家居的空气保持足量的氧气、充满活力，加强过滤空气。 4、PTC陶瓷加热————加热室内空气至舒适温度 PTC陶瓷加热片对冬季进入室内的新风进行辅助预热，适当增加室内的温度，从而过滤空气，让家居温暖舒适。 5. 紫外光杀菌————强效杀灭空气中的流行性病毒细菌 紫外线光源具有强效杀灭空气中的流行性病毒细菌，使人远离感染源，进行过滤空气，呵护全家健康。 水处理过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
平底蓝式过滤器使用安装说明书 SRB-I-(50~300)/1.6 C II –HG-80 2010-07-06
概述 篮式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Ｙ型、Ｔ型过滤器过滤面积。过滤器精度在过滤器中属于一种精度最佳的过滤器，滤网结构与其它过滤网不一样，因形状像篮子，故名蓝式过滤器。 篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。 sl过滤器是除去液体中少量固体颗粒的小型设备，可保护压缩机、泵、仪表和其他的正常工作，当流体进入有一定规格的滤网的滤桶后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤桶取出，处理后重新装入即可，因此，使用维护极为方便。目前已广泛应用于石油、化工、医药、食品、环保等行业。若将其串连的安装在泵的入口或系统管线的其他部位，则既可以延长泵和其他设备的使用寿命，又能保证整个系统的安全。 工作原理 管道在安装时会有其它杂物带入管道，在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏到滤网中，在一定的程度时通过泄压孔泄压，以达到轻松打开壳盖清理滤网即可，并可通过滞留物排放口对壳体进行清理。 过滤器选型的一般原则： 1、进出口通径： 原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。 2、公称压力： 按照过滤管路可能出现的最高压力确定过滤器的压力等级。 3、孔目数的选择：
精心整理篮式粗过滤器选型计算 粗过滤器工艺计算 1.总则 本工艺计算依据石油化工管道、泵用过滤器标准计算，参考标准SH/T3411-1999《石油化 工泵用过滤器选用、检验及验收》、HG-T21637-1991《化工管道过滤器》。本计算仅适用 于过滤器内过滤面积及起始压降计算，过滤器壳体执行GB150标准，不在本计算内。 2.过滤面积计算 依据SH/T3411-1999标准，其规定的有效过滤面积定义为：过滤器内支撑结构开孔总面积 减去开孔处滤网占据面积的净面积。因此计算有效过滤面积时考虑支撑结构的有效面积以及 滤网的有效面积。根据标准要求，永久性过滤器的有效过滤面积与管道截面积之比不小于1.5。 本项目的过滤器按照临时过滤器要求，有效过滤面积与管道截面积之比取不小于3.0。 2.1管道截面积计算S1： 本项目过滤器进出口管道工程直径DN200，S1=（0.2/2）2×3.14=0.0314m2 2.2过滤器有效过滤面积计算S2： 按照标准要求面积比取3，即S2/S1=3，即S2=S1×3=0.0314×3=0.0942m2 2.3过滤器过滤网面积计算 按照项目要求，过滤网要求0.8mm，表面积0.45m2。 本过滤器选择蓝式滤芯的表面积为0.56m2，滤篮支撑结构开孔率取50%，滤网选24目（可 拦截0.785mm以上颗粒），其有效开孔率为56%。因此本项目所选过滤器滤篮的有效过滤 面积为S=0.56×0.5×0.56=0.157m2，有效过滤面大于2.2计算结果0.0942m2，因此 在过滤面积上满足要求。 3.起始压降计算 压降计算按照标准所提供的参考公式计算，其中涉及到的物理量有雷诺数、当量长度、流体 密度、黏度等。 计算公式： 符号说明：
过滤器选型标准 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
1. 过滤器（英文filter）介绍 根据过滤器的使用位置以及用途，可以分为两类：粗过滤器（英文strainer）和精细过滤器 粗过滤器主要应用于泵、流量计、阀门前，以保护设备不受大的金属颗粒磨碎，其精度基本是几百微米以上。精细过滤主要是净化流体，保护工艺安全。其精度范围基本在1微米到30微米之间。 按照制造设计要求可以分：压力容器和非压力容器 按照压力容器设计和制造的过滤器壳体执行GB150或者ASME标准。非压力容器执行 SH/T3411或HGT 21637标准执行。 根据使用介质可分为：气体过滤器和液体过滤器 气体过滤器适用于气-固分离流域，可用于气体净化、分成回收等。液体过滤器适用于液-固分离领域，如润滑油过滤、石油化工行业过滤以及污水处理等。 2. 精细过滤器过滤面积： 粗过滤器国内有三部行业标准，因此，只要按照标准选型既可满足要求。 精细过滤器的过滤面积计算基本上不用公式计算，选形时主要依据的是实验数据，因此，过滤器的选择建议还是让生产厂家来选。
过滤三大曲线： 流量压差曲线（ΔP-Q），粒径与过滤比曲线（μ-β），时间与压将曲线（T-ΔP） 因此，计算过滤面积时要依据这三个曲线，其中最主要的的是流量压差曲线，这个曲线由有实力的过滤器制造厂进行试验测得。 目前最权威的测试方法是多次通过试验：ISO 4572 多次通过试验标准。此试验台价格昂贵，目前国内仅有2-3台。目前国内的小厂家过滤器公司滤芯检测是单次通过实验。 过滤面积计算步骤： 1. 确定过滤精度为25微米的过滤比，如200（过滤效率），确定何时滤材 2. 根据给定压降，对滤材进行流量压差测试。得出合适流量（L/min） 3. 根据所得流量，除以试验滤材的面积，计算流速（L/）。 4. 根据流速，和实际应用的流量，确定过滤面积，流量/流速=过滤面积 5. 根据所选用的过滤面积和滤材确定滤芯结构形式，折叠式或圆筒卷绕式 篮式粗过滤器选型计算 粗过滤器工艺计算 1. 总则 本工艺计算依据石油化工管道、泵用过滤器标准计算，参考标准SH/T 3411-1999《石油化工泵用过滤器选用、检验及验收》、HG-T 21637-1991 《化工管道过滤器》。本
Y型过滤器(RF) DN50-15 20#+Zn GB/T8163 PN2.0 RF 焊制Y型 SH/T3411 T26R-A105-G 过滤器(侧BW) DN350-125 20# GB/T8163 PN2.0 BW SCH20 三通侧流型30目 SH/T3411 T24S2W-A105 过滤器(侧BW) DN100-100 20# GB/T8163 PN2.0 BW SCH40 三通侧流型30目 SH/T3411 T24S4W-A105 过滤器(直BW) DN350-125 20# GB/T8163 PN2.0 BW SCH20 三通直流型30目 SH/T3411 T22S2W-A105 过滤器(直BW) DN100-100 20# GB/T8163 PN2.0 BW SCH40 三通直流型30目 SH/T3411 T22S4W-A105 篮式过滤器(RF) DN350-15 20# GB/T8163 PN2.0 RF 30目 SH/T3411 直通封头篮式带DN15排气阀带DN15排凝阀SHL-SRBII Y型过滤器(RF) DN80-15 20# GB/T8163 PN2.0 RF 焊制Y型 30目SH/T3411 T26R-A105 过滤器(侧BW) DN350-125 20# GB/T8163 PN2.0 BW SCH20 三通侧流型30目 SH/T3411 T24S2W-A105 过滤器(侧BW) DN350-125 20# GB/T8163 PN2.0 BW SCH40 三通侧流型30目 SH/T3411 T24S4W-A105 过滤器(侧BW) DN100-100 20# GB/T8163 PN2.0 BW SCH80 三通侧流型30目 SH/T3411 T24S6W-A105 过滤器(直BW) DN350-125 20# GB/T8163 PN2.0 BW SCH40 三通直流型30目 SH/T3411 T22S4W-A105 过滤器(直BW) DN100-100 20# GB/T8163 PN2.0 BW SCH80 三通直流型30目 SH/T3411 T22S6W-A105 篮式过滤器(RF) DN350-15 20# GB/T8163 PN2.0 RF 30目 SH/T3411 直通封头篮式带DN15排气阀带DN15排凝阀SHL-SRBII Y型过滤器(RF) DN80-15 20# GB/T8163 PN2.0 RF 焊制Y型 30目SH/T3411 T26R-A105
液压过滤器选型设计指南 1范围 本指南规定了液压过滤器的设计原则、注意事项、液压过滤器各项参数的选择，以及例举了液压过滤器选型设计的案例。 2规范性引用文件 下列文件的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 20079 液压过滤器技术条件 Q/SY 012 015 液压过滤器选用规范 3术语、符号及定义 GB/T 20079确定的术语、符号和定义适用于本文件。 3.1 过滤精度 指油液通过过滤器时,能够穿过滤芯的球形污染物的最大直径，以微米（μm）表示。 过滤器最大流量 由制造商所推荐的在规定运动粘度下通过被试过滤器的最大流量，以单位L/min表示。 纳污容量 指过滤器的压力降达到极限值时，滤芯所容纳的污染物重量，以单位kg表示。 过滤比 过滤器上游大于等于某一给定尺寸χ的颗粒污染物数量与下游大于等于同一给定尺寸的颗粒污染物数量之比，用βχ表示。 洁净过滤器总成压降△P总 被试元件为装有洁净滤芯的洁净过滤器,其测得的入口与出口压力之差。 壳体压降△P壳体 过滤器不装滤芯时的压降。 洁净滤芯压降△P滤芯 洁净滤芯所产生的压降，其值等于洁净过滤器总成压降减少壳体压降。
4工作原理与结构型式 4.1过滤器的工作原理与结构 过滤器的典型结构见图1。 图1液压过滤器典型结构 油液从进油口进入过滤器，沿滤芯的径向由外向内通过滤芯，油液中颗粒被滤芯中的过滤层滤除，进入滤芯内部的油液即为洁净的油液。过滤后的油液从过滤器的出油口排出。 4.2过滤器的分类 过滤器按其用途及安装部位，可分为如图2所示的5种不同类型。 图2过滤器安装位置示意图 设计系统时采用哪种或哪几种过滤方式的组合应根据系统液压元件类型，工况，成本和整机布置综合考虑，可参考表1所示优缺点设计最优的系统过滤方案，其中，吸油过滤容易导致液压泵吸空，建议尽量不采用高精度吸油过滤方案。 表1不同过滤方式的优缺点 优点缺点 压油过滤1）安装于泵出口，直接保护下游精密液压元件； 2）对压降相对来说不太敏感，因此过滤器体积可 做的比较小； 1）要求过滤耐高压，价格贵； 2）泵未受保护； 3）控制、执行元件磨损污染物直接回油箱； 回油过滤1）液压系统回油过滤后回油箱，油箱油液清洁； 2）压力等级低，价格偏移； 1）在精密液压元件上游须单独另加压油过滤器保护； 2）回油脉动大，影响过滤精度，并使滤芯容易损坏；
目录 第一部分袋式过滤器设备的运行 1．说明 2．试运行 3．日常运行 4．过滤器设备技术性能参数表 第二部分袋式过滤器设备的维护 1．说明 2．安全问题 3．阀门 4．灰斗 5．卸灰输灰装置 6．清灰机构 7．滤袋 8．仪表 9．电气操作 第一部分袋式过滤器设备的运行 1．说明 一个性能优良的袋式过滤器，是大多数用户所期望的，但是，无论性能如何优良，如果对它的操作和维修要求了解不够、或者由责任心不强的工作人员管理的话，在短时间内也会变成性能低下的系统。同时，作为制造商来说，产品经常出现故障，不仅会不断地给业务上带来麻烦，并给人以维修费用增加、效率低下的不良印象。 另一方面，虽然选取的设备没有多少备用的能力，如果操作人员在操作与维护方面具有丰富的知识，能够很好地了解其设计上的特点，正常地进行操作与维护，就能够保持原设计的性能，充分发挥其效能，而且所需要的费用也会降到最低。 在进行设备的运转与维护时，必须按照这些说明书和资料所制定的操作规程与维护规程的规定进行工作。 为了能使袋式过滤器正确地运行，须注意以下事项： ⑴首先，用户必须选取最合适的袋式过滤器，才能降低运行与维护费用。应在定购之前，要很好地研究有关运转、测试仪表、维修等资料，再考虑合适的性能和年运行费用，来选择合适的装置。 ⑵必须按照设备制造商提供的说明书等资料中的要求进行运转。 ⑶要了解袋式过滤系统中包括那些部分。 ⑷要经常地、细致地注意滤袋的安装和工作状况。
⑸要注意进入袋式过滤器的烟气温度，一定使之在露点温度以上10℃～20℃运行。 袋式过滤系统的运行可分为：试运行和日常运行。首先，在进行试运行时，必须对系统的单一部件进行检查，然后作适应性运行，同时作一部分性能实验。其次，尽管进入了日常运行，仍然有必须经常进行检查的项目。进行这些检查对煤粉过滤器的正常运行是很有益的，尤其是在日常运行条件下，因负荷条件的变化对性能要产生一定的影响，所以先要明确操作程序，在设备投入使用后还要密切注意一段时间。 2．试运行 在新的袋式过滤器开始试运行前，必须对下列各项进行检查： ⑴风机的旋向、转速、轴承振动和温度。 ⑵管道的状况、系统的配套设备、过滤器本体是否漏气以及供水系统和供气系统等。 ⑶处理风量和各点的压力与温度是否与设计相符。 ⑷测试仪表的指示及记录是否正确。 ⑸要反复校验并确认所有安全装置都正常工作。 ⑹脉冲过滤器滤袋的检查： 滤袋在安装之初虽已调好，但在运行几天后，还必须检查滤袋的泄漏情况，因为由于温度和压力的变化、安装的问题以及反复的清灰，可能使某些滤袋的脱落现象。 ⑺新装滤袋的投运： 在开始运转的时候，常常会出现一些事先预料不到的情况，需要密切注意。例如，出现异常的温度、压力、水分等将给新装置造成损害，特别是这样的气体进入冷的过滤器时，在箱体和滤袋上可能发生水气凝结，造成滤袋堵塞和腐蚀。 另外，气体温度的急剧变化，对风机也有不良的影响，应避免这种情况。因为温度的变化，可能引起风机轴的变形，将形成不平衡状态，运行时就会引起振动。并且，在停止运行时，如温度急剧下降，再启动的时候也会有振动的危险。 设备的起动对在日常运行中保持系统的良好性能有着重要的作用，必须细心注意和慎重行事。 3、日常运行 袋式过滤器在日常运行中，由于运行条件会发生某些改变，或者出现某些故障，都将影响设备的正常运转和工作性能，要定期地进行检查和适当的调节，以尽力延长滤袋的寿命，降低运行费用，以期用最低的运行费用保持设计的最好性能。主要应注意以下一些问题。
管道过滤器的种类与用途 一、Y型过滤器 Y型过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。 我公司所生产的Y型过滤器可根据客户具体要求（特殊压力、特殊口径）定制。Y型过滤器具有制作简单、安装清洗方便、纳污量大等优点。 Y型过滤器（SRYI型）螺纹Y型过滤器 夹套保温Y型过滤器衬氟Y型过滤器 技术参数规格尺寸mm 产品型号SRYI型口径L H 壳体材质WCB H2 304 316L 衬氟DN25 160 125
过滤芯件304 316L PTFE DN32 180 145 螺栓螺母20# 304 316L DN40 195 164 过滤精度10~300目DN50 215 186 密封垫片NER PTFE DN80 285 273 环境温度+450O C~-30O C DN100 300 306 公称压力0~10.0MPa 150~600LB DN150 380 400 连接形式法兰螺纹对焊DN200 480 470 法兰标准GB HG SH JB ANSI JIS DIN DN250 545 480 制造标准HGJ532-91 GB150-98 DN300 605 640 安装与维护： 1、Y型过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保 持一致。 2、过滤器工作一段时间后，滤芯沉淀了一定的杂质，这时压力降增大，流速会下降， 需及时清除过滤器芯的杂质 3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去 的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。 4、如发现不锈钢钢丝网变形或损坏，需马上更换。 二、篮式过滤器 篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用 当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重 新装入即可。因此，使用维护极为方便。 直通平底篮式过滤器（SRBI型）直通弧底篮式过滤器（SRBII型）篮式过滤器
布袋式除尘器过滤风速的正确选择及设计计算方法 合理地在设计布袋袋式除尘器工作中选定除尘器的过滤风速十分重要。正确地选择过滤风速，不仅对于控制污染、保护环境有重要作用，而且对于提高设备处理含尘气体的能力，降低设备投资从而减少工程造价，也具有极重要的经济意义。那么，如何正确地选定过滤风速呢？下面请跟随笔者一起了解一下过滤风速选择偏低或偏高都有自己的优点和缺点。 过滤风速偏低时，可以提高除尘效率，增强清灰能力，延长清灰周期，从而延长滤袋使用寿命。但是，过滤风速选择偏低，就需要相应的增加除尘器的过滤面积和体积，由此将会带来设备的占地面积亦相应加大，投资增加的问题；过滤风速偏高时，可以减小过滤面积和体积，降低占地面积，降低投资。但是，过滤风速选择偏高，会影响除尘效率，增加清灰难度，过滤阻力增大，降低滤袋使用寿命，带来运行和维护费用增加的问题。实际上，选择风速是一项较复杂的工作，孤立地看待上述优点和缺点是远远不够的，它与粉尘性质、含尘气体的初始浓度、滤料种类、清灰方式有密切的关系。而正确选择过滤风速的关键，首先在于弄清粉尘及含尘气体的性质；其次还要正确理解和认识过滤风速与除尘效率、过滤阻力、清灰性能三者之间的关系。 首先，对于粉尘及含尘气体的性质应该掌握以下几点： 第一，要弄清粉尘的粘性。对布袋式除尘器，粘性的影响更为突出，因为除尘效率及过滤阻力在很大程度上取决于从滤料上清除粉尘的能力。 第二，要弄清粉尘的粒径分布。它是由各种不同粒径的粒子组成的集合体，单纯用平均粒径来表征这种集合体是不够的。 第三，应弄清粉尘的容重或堆积比重，即单位体积的粉尘重量。其中的单位体积包括尘粒本身体积、尘粒表面吸附的空气体积、尘粒本身的微孔、尘粒之间的空隙。弄清粉尘的容重，对通风除尘具有重要意义，因为它与粉尘的清灰性能有密切的联系。 第四，应弄清含尘气体的物理、化学性质，如温度、含湿量、化学成份及性质。 其次，对于过滤风速与除尘效率、过滤阻力、清灰性能三者之间的关系，可以从下述三方面来进行分析： 第一，过滤阻力方面。过滤风速的增减与过滤阻力的增减并不成正比，如果简单地用降低过滤风速的办法来达到降低过滤阻力从而降低运行费用的目的是错误的，因为过滤阻力的变化率较过滤风速的变化率小。 第二，除尘效率方面。我们知道，从除尘机理上说，有惯性效应(包括碰撞、拦截)和扩散效应。对粉尘粒径而言，粒径为1μm以下的微尘，借助扩散效应能有效地捕集，适当降低过滤风速可以提高除尘效率；粒径为5-15μm以内的粉尘，借助惯性效应能有效地捕集，提高过滤风速可以提高除尘效率。第三，清灰性能方面。粉尘的清灰性能与粉尘的性质，即粘性、粒度、容重有极大的关系。粉尘的粘性大、粒度小、容重小，清灰困难，过滤风速应取低一些，反之可取高一些。对某一确定的布袋除尘器，粉尘的清灰性能主要取决于粉尘及其含尘气体的性质，并不是所有的粉尘，只要过滤风速取低些，就可增强清灰能力。 此外，在滤料确定的情况下，降低过滤风速可以延长清灰周期，但是滤袋的寿命并不完全取决于清灰周期。因为当确定了某个过滤风速时，滤袋的不同地方过滤风速相差悬殊。 怎样计算选择袋式除尘器
流砂过滤器设计说明书
目录 1流砂过滤器设计说明书 (1) 1.1滤料粒径 (3) 1.2滤层高度 (3) 1.3滤速 (3) 1.4砂循环速率 (4) 1.5压缩空气气压、气量对出水水质的影响 (4) 1.6 反冲洗水量确定[5] (4) 2.流砂过滤器设计计算书 (5) 2.1 流砂过滤器选择 (5) 2.2 内循环流砂过滤器主体尺寸计算 (5) 2.2.1 砂滤器直径和截面积计算 (5) 2.2.2 流砂过滤器高度计算 (5) 2.3 进、出水管线、反洗出水管线及环空流道设计及计算 (12) 2.3.1 进、出水管线及反洗出水管线设计 (12) 2.3.2 提砂管及环空流道设计 (12) 2.4 布水器设计计算 (13) 2.4.1 干管 (13) 2.4.2 支管 (14) 2.4.3 布水孔设计及计算 (14) 2.5 空压机及气管线设计计算 (17) 2.5.1 空压机选择 (17) 2.5.2 气管线设计 (17) 3 材料表 (17) 4 设备表 (18) 5 图纸 (19) 6参考文献 (19)
已知条件：来水流量Q=1m3/h，来水含油≤100mg/L,含悬浮物≤100mg/L,处理后出水含有≤20mg/L，含悬浮物≤ 20mg/L[1]。 1.1滤料粒径 滤料粒径对连续式砂滤器的处理效果有重要影响，连续式砂滤器一般采用单一粒径的石英砂滤料。根据相关文献[2]，处理含油废水及含有易粘结物质的原水时，通常使用有效直径为1.2mm、均质系数为1.4的均质石英砂。 1.2滤层高度 砂层过低会导致一些微絮体及与滤料结合力较弱的物 质不能被砂层截留，随出水流出；砂层过高易形成沙锥，堵住洗沙器的出砂口，反应器内的砂冲洗不完全，后期出水SS 浓度偏高。为达到有效的过滤高度，滤床厚度可取0.8-1.4m。 [1]本设计选择0.8m。 1.3滤速 根据相关文献[2] [3]，建议内循环连续式砂滤器的过滤速度小于12m/h。本设计选择滤速ν=8 m/h。
过滤器选型计算 Final revision by standardization team on December 10, 2020.
篮式粗过滤器选型计算 粗过滤器工艺计算 1. 总则 本工艺计算依据石油化工管道、泵用过滤器标准计算，参考标准SH/T 3411-1999《石油化工泵用过滤器选用、检验及验收》、HG-T 21637-1991 《化工管道过滤器》。本计算仅适用于过滤器内过滤面积及起始压降计算，过滤器壳体执行GB150标准，不在本计算内。 2. 过滤面积计算 依据SH/T 3411-1999标准，其规定的有效过滤面积定义为：过滤器内支撑结构开孔总面积减去开孔处滤网占据面积的净面积。因此计算有效过滤面积时考虑支撑结构的有效面积以及滤网的有效面积。根据标准要求，永久性过滤器的有效过滤面积与管道截面积之比不小于1.5。本项目的过滤器按照临时过滤器要求，有效过滤面积与管道截面积之比取不小于3.0。 2.1 管道截面积计算S1： 本项目过滤器进出口管道工程直径DN200，S1=（0.2/2）2×3.14=0.0314 m2 2.2 过滤器有效过滤面积计算S2： 按照标准要求面积比取3，即S2/ S1=3，即S2= S1×3=0.0314×3=0.0942 m2 2.3 过滤器过滤网面积计算 按照项目要求，过滤网要求0.8mm，表面积0.45m2。 本过滤器选择蓝式滤芯的表面积为0.56 m2，滤篮支撑结构开孔率取50%，滤网选24目（可拦截0.785mm以上颗粒），其有效开孔率为56%。因此本项目所选过滤器滤篮的有效过滤面积为S=0.56×0.5×0.56=0.157 m2，有效过滤面大于2.2计算结果0.0942 m2，因此在过滤面积上满足要求。
袋式除尘器的选型计算 袋式除尘器的种类很多，因此其选型计算显得特别重要，选型不当，如设备过大，会造成不必要的浪费；设备选小会影响生产，难于满足环保要求。 选型计算方法很多，一般地说，计算前应知道烟气的基本工艺参数，如含尘气体的流量，性质，浓度以及粉尘的分散度，浸润性、黏度等。知道这些参数后，通过计算过滤风速、过滤面积、滤料及设备阻力、再选择设备类别型号。 1、 处理气体量的计算 计算袋式除尘器的处理气体时，首先要求出工况条件下的气体量，即实际通过袋式除尘设备的气体量，并且还要考虑除尘器本身的漏风量。这些数据，应根据已有工厂的实际运行经验或检测资料来确定，如果缺乏必要的数据，可按生产工艺过程产生的气体量，再增加集气罩混进的空气量（约20%~40%）来计算。 )1(273324.101)273(K Pa t Q Q c s +?+-= （1-1） 式中 Ｑ－ 通过除尘器的含尘气体量, m 3/h ； Q s － 生产过程中产生的气体量，m 3/h ； T c － 除尘器内气体的温度, ℃； Pa － 环境大气压， kPa; K － 除尘器器前漏风系统。
应该注意，如果生产过程产笺气体量是工作状态下的气体量，进行选型比较时则需要换算为标准状态下的气体量。 ２、过滤风速的选取 过滤风速的大小，取决于含尘气体的性状、织物的类别以及料尘的性质，一般按除尘器样本推荐的数据及使用者的实践经验选取。多数反吹风袋式除尘器的过滤风速在0.6~1.3m/s 之间，脉冲袋式除尘器的过滤风速在 1.2~2m/s 左右，玻璃纤维袋式除尘器的过滤风速约为0.5~0.8m/s ，表１所列过滤风速可供参考： 表１ ３、过滤面积的确定 （１） 总过滤面积 根据通过除尘器的总气量和选定的过滤速度，按下式计算总过滤面积： 22160S Q S S S +=+=υ （1-2） 式中 Ｓ－ 总过滤面积 m2； S1— 滤袋工作部分的过滤面积 m 2; S2— 滤袋清灰部分的过滤面积 m 2;
机械过滤池的设计 设计参数 设计水量Qmax=3825 m 3/h =91800m 3/d 采用数据：滤速v=14m/h,冲洗强度q=15L/(s ?m 2),冲洗时间为6min 机械过滤池的设计计算 (1) 滤池面积及尺寸：滤池工作时间为24h ，冲洗周期为12h ， 实际工作时间T=h 8.2312241.024=?- 滤池面积为,F=Q/vT=91800/14?23.8=275.5 m 2 采用4个池子，单行排列 f=F/N=275.5/4=68.9m 2 分成4个半径为5m1的圆柱形构筑物 校核强制滤速,v'=Nv/(N-1)=18.7m/h (2) 滤池高度： 支撑层高度： H1=0.45m 滤料层高度： H2=0.7m 砂面上水深： H3=1.7m 保护高度： H4=0.3m 总高度： H=3.15m （3）配水系统 1.配水干管流量： qg=fq=78.5×15=1178L/s 干管长度：10m 断面尺寸：850mm ×850mm 采用管径dg= 1000 mm,始端流速1.453m/s 2.支管： 支管中心距离：采用 ，m 25.0a j =5 支管长度： 每池支管数：根480.25 62a 2n j =?=?=L nj=D/a=2×8.5/0.25=68 m/s 6.1mm 75L/s 04.784/336n q q j g j ，流速，管径每根支管入口流量：==
每根支管入口流量：qj=qg/nj=805.76/68=11.85L/s,管径150mm,流速v=0.67m/s 3.孔眼布置： 支管孔眼总面积占滤池总面积的0.25% 孔眼总面积：2k m m 6000024%25.0Kf F =?== 孔眼总面积 Fk=Kf=0.25%×50.36=125900mm 2 采用孔眼直径m m 9d k = 每格孔眼面积：22 k mm 6.634d f ==π fk=πdk 2/4=63.6mm 2 孔眼总数9446 .6360000f F N k k k === Nk=Fk/fk=125900/63.6=1979 每根支管空眼数：个2048/944n n j k k ===N 支管孔眼布置成两排，与垂线成45度夹角向下交错排列， 每根支管长度：m 7.16.042 1d 21l g j =-=-=）（）（B 每排孔眼中心数距：17.020 5.07.1n 21l a k j k =?=?= 4.孔眼水头损失： 支管壁厚采用：mm 5=δ 流量系数：68.0=μ 水头损失：h m 5.3K 101g 21h 2k ==）（μ 5.复算配水系统： 管长度与直径之比不大于 60，则6023075 .07.1d l j j <== lmax/dj=4250/150=28.3<60 孔眼总面积与支管总横面积之比小于0.5，则
篮式粗过滤器选型计算 粗过滤器工艺计算 1. 总则 本工艺计算依据石油化工管道、泵用过滤器标准计算，参考标准SH/T 3411-1999《石油化工泵用过滤器选用、检验及验收》、HG-T 21637-1991 《化工管道过滤器》。本计算仅适用于过滤器内过滤面积及起始压降计算，过滤器壳体执行GB150标准，不在本计算内。 2. 过滤面积计算 依据SH/T 3411-1999标准，其规定的有效过滤面积定义为：过滤器内支撑结构开孔总面积减去开孔处滤网占据面积的净面积。因此计算有效过滤面积时考虑支撑结构的有效面积以及滤网的有效面积。根据标准要求，永久性过滤器的有效过滤面积与管道截面积之比不小于1.5。本项目的过滤器按照临时过滤器要求，有效过滤面积与管道截面积之比取不小于3.0。 2.1 管道截面积计算S1： 本项目过滤器进出口管道工程直径DN200，S1=（0.2/2）2×3.14=0.0314 m2 2.2 过滤器有效过滤面积计算S2： 按照标准要求面积比取3，即S2/ S1=3，即S2= S1×3=0.0314×3=0.0942 m2 2.3 过滤器过滤网面积计算 按照项目要求，过滤网要求0.8mm，表面积0.45m2。 本过滤器选择蓝式滤芯的表面积为0.56 m2，滤篮支撑结构开孔率取50%，滤网选24目（可拦截0.785mm以上颗粒），其有效开孔率为56%。因此本项目所选过滤器滤篮的有效过滤面积为S=0.56×0.5×0.56=0.157 m2，有效过滤面大于2.2计算结果0.0942 m2，因此在过滤面积上满足要求。 3. 起始压降计算 压降计算按照标准所提供的参考公式计算，其中涉及到的物理量有雷诺数、当量长度、流体密度、黏度等。 计算公式： 符号说明： Δp——压力降（Pa） λ——摩擦系数（无因次） L——当量直管段长度（mm） D——管道内径（mm） Re——雷诺数 ω——流体线速度（m/s） μ——流体粘度（cP） ρ——流体密度（kg/m3） 本项目所给定的参数进行计算如下： ω=（120644/780）/0.0314/3600=1.37 m/s Re=780×200×1.37/0.45=474933 λ=64/ Re=64/474933=0.00014 当量长度L取55×103（当量长度根据标准取）
设计计算书产品/项目名称：过滤器 编制人/日期： 审核人/日期： 批准人/日期：
1. 滤芯截面尺寸的确定 为了不增加水流水阻，滤芯过水截面积应等于管子的截面 积，即滤芯的直径应等于公称通径(D DN )。如右图所示阴影部分的面积为管子公称通径的截面积。 8寸管的公称通径为 200mm ，滤芯的直径为200mm 8吋过滤机公称通径的截面积 242 21014.34 2004 mm D A DN DN ?=?= = ππ 2. 滤芯长度的确定 2.1. 根据SH/T3411-19991.6倍公称通径截面积，本项目取1.6。样机有一个圆过滤面，如右图所示： DN DN A K L D 6.1=???π 式中： K--------方孔筛网的开孔率为10% ∴80010 .020014.31014.36.16.14 ≈????=??=K D A L DN DN π 经画图，调整比例，L 取700mm 。 则mm L A D DN DN 228700 10.014.310 14.36.1πK 6.14 ≈????==' 滤芯直径圆整取230mm 。 3. 主管的确定
参考中国建筑标准设计研究所的标准图集《除污器》，刷式全自动过滤机主管与进出 3．2主管壁厚的确定 参考《压力容器与化工设备使用手册》上册，第2章：压力容器壳体与封头 ??φ σ2i PD S = （2-1-6） 式中：－－计算厚度S ，mm D i ――圆筒的内直径，mm P ――设计压力，MPa ；设计压力取最大级别工作压力P=1.6 MPa φ――焊缝系数，取φ=0.85 [σ]――材料的许用应力，主管材料采用Q235-A ，[σ]=n s σ n ――安全系数，取n=1.5 出入水管：4.285 .06.12352200 6.108≈???= S mm 主管： 21.485 .023523506.1' 08≈???=S mm
管道过滤器的种类与用途Y一、型过滤器型过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤，安装在管道Y上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，其杂质被阻达到稳定工艺过程，保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后，处理后重新挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，装入即可，因此，使用维护极为方便。型过滤器特殊口径）定制。Y我公司所生产的Y型过滤器可根据客户具体要求（特殊压力、 具有制作简单、安装清洗方便、纳污量大等优点。型过滤器内螺纹YY型过滤器（SRYI型） 型过滤器衬氟Y型过滤器Y夹套保温
规格尺寸mm 技术参数 产品型号 SRYI型 H L 口径衬氟H2 304 316L WCB 壳体材质125 160 DN25 145 DN32 PTFE 180 304 316L 过滤芯件164 DN40 螺栓螺母 316L 195 20# 304 186 10~300目过滤精度 215 DN50 273 NER PTFE 285 DN80 密封垫片 环境温度 OO306 DN100 300 +450C~-30C 400 DN150 0~10.0MPa 150~600LB 公称压力 380 470 480 对焊 DN200 法兰螺纹连接形式 480 545 GB HG SH JB ANSI JIS DIN 法兰标准 DN250 640 DN300 制造标准 HGJ532-91 GB150-98 605 安装与维护： 1、Y型过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保持一致。 2、过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质 3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。 4、如发现不锈钢钢丝网变形或损坏，需马上更换。 二、篮式过滤器 篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上 能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用 当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。 直通平底篮式过滤器（SRBI型）直通弧底篮式过滤器（SRBII型）篮式过滤器
【最新整理，下载后即可编辑】 袋式过滤器产品介绍及规格 袋式过滤器一种结构新颖、体积小、操作简便灵活、节能、高效、密闭工作、适用性强的多用途过滤设备。广东恒田袋式过滤器是一种新型的过滤系统。袋式过滤器内部由金属网篮支撑滤袋，液体由入口流进，经滤袋过滤后从出口流出，杂质拦截在滤袋中，更换滤袋后可继续使用。 1. 1 简介 2. 2 基本参数 3. 3 产品分类 4. 4 主要优点 5. 5 产品规格 6. 6 操作方法 简介 结构及工作原理：广东恒田袋式过滤机是一种压力式过滤装置，主要有过滤筒体、过滤筒盖和快开机构、不锈钢滤袋加强网等主要部件组成，滤液由过滤机外壳的旁侧入口管流入滤袋，滤袋本身是装置在加强网篮内，液体渗透过所需要细度等级的滤袋即能获得合格的滤液，杂质颗粒被滤袋拦截。该机更换滤袋十分方便，过滤基本无物料消耗。 袋式过滤器具备构造合理、密封性好、流通才能强、操作简便等诸多长处。尤其是滤袋侧漏机率小，能正确地保障过滤精度，并能快捷地改换滤袋，使得操作成本下降。滤器内外表面采取机械喷砂抛光解决，平均、易清洗。袋式过滤器所采取的过滤方法是侧进侧出的方法，也可以采取侧进底出的方法，通过管道中的压力将过滤液体介质压入或抽入袋式过滤器桶体，要过滤的液体介质经由电抛光冲孔支持滤蓝承托的过滤袋的过滤，发生变化的固液分别到达液体介质被过滤的结果。 参数 ?原理：加压过滤 ?用途：液体过滤 ?样式：袋式
?性能：精滤 ?适用对象：固液分离 ?适用对象性质：高卫生要求物料 ?滤料类型：针刺无纺布 ?主体材质：长纤维无纺布 ?适用范围：化工、制药、汽车、轻工、食品、电镀等行业产品分类 袋式过滤器有以下几类：单袋过滤器、多袋过滤器，摇臂袋式过滤器、高精度袋式过滤器等，过滤器过滤精度1-10微米范围。 主要优点 ?滤袋侧漏机率小，有力地保证了过滤品质。 ?袋式过滤可承载更大的工作压力，压损小，运行费用低，节能效果明显。 ?滤袋过滤精度不断提高，已达到0.5μm。 ?袋式过滤处理量大、体积小，容污量大。 ?基于袋式过滤系统的工作原理和结构，更换滤袋时方便快捷，而且过滤机免清洗，省工省时。 ?过滤器滤袋清洗后可反复使用、节约成本。 ?袋式过滤应用范围广，使用灵活，安装方式多样。 袋式过滤器优势： ⑴袋式过滤器结构紧凑、尺寸合理。安装及操作简单、方便， 占地面积较小。 ⑵袋式过滤器过滤精度高，适用于任何细微颗粒或悬浮物，过 滤范围可从0.5～200微米。 ⑶单位过滤面积的处理流量较大，过滤阻力较小，过滤效率高。 一个液体过滤袋过滤功能相当于滤芯5～10倍，可大大降低成本; 设计流量可以满足1～500m3/h要求，成本造价低。 ⑷袋式过滤器用途广泛，可用于粗滤、中滤或精滤;在达到同样 过滤效果的情况下，比较起板框精滤机、滤芯式过滤器等设备具有投资成本较低、使用寿命长和过滤成本低等优点。
管道过滤器管道过滤器产品执行标准 具体参数
管道过滤器的形式： 管道过滤器订货明细表 ①选用DN350～600的ST1，ST2型过滤器时，需要安装方式，不填者按A型供货； ②需要配对提供法兰时，在“配套法兰”处注明“√”记号。 目数，是指物料的粒度或粗细度，一般定义是指在1英寸×1英寸（25.4mm×25.4mm）的面积内有多少个网孔数，即筛网的网孔数，物料能通过该网孔即定义为多少目数：如200目，就是该物料能通过1英寸×1英寸内有200个网孔的筛网。以此类推，目数越大，说明物料粒度越细，目数越小，说明物料粒度越大。 泰勒标准筛制：泰勒筛制的分度是以200目筛孔尺寸0.074mm为基准，乘或除以主模数方根（1.141）的n次方（n＝1，2，3……），就得到较 200粗或细的筛孔尺寸，如果数2的四次方根（1.1892）的n次方去乘或除0.074mm，就可以得到分度更细的一系列的筛孔尺寸。 一般来说，目数×孔径（微米数）＝15000。比如，400目的筛网的孔径为38微米左右；500目的筛网的孔径是30微米左右。由于存在开孔率的问题，也就是因为编织网时用的丝的粗细的不同，不同的国家的标准也不一样，目前存在美国标准、英国标准和日本标准三种，其中英国和美国的相近，日本的差别较大。我国使用的是美国标准，也就是可用上面给出的公式计算。
目数前加正负号则表示能否漏过该目数的网孔。负数表示能漏过该目数的网孔，即颗粒尺寸小于网孔尺寸；而正数表示不能漏过该目数的网孔，即颗粒尺寸大于网孔尺寸。例如，颗粒为-100目~+200目，即表示这些颗粒能从100目的网孔漏过而不能从200目的网孔漏过，在筛选这种目数的颗粒时，应将目数大（200）的放在目数小（100）的筛网下面，在目数大（200）的筛网中留下的即为-100~200目的颗粒。 因此，用目数来恒量抛光粉的颗粒大小是不恰当的，正确的做法应该是用粒径（D10，中位径D50，D90）来表示颗粒大小，用目数折算最大粒径。如果大家看过日本关于磨料的标准JIS标准，就会觉得非常科学。他们的每个号的磨料均给出了D3，D50，D97的要求，而且用不同原理的粒度测定仪时的数据是不同的。其中的要求是非常严格的。举例来说， D50是2微米的粉，D3大致是0.9微米，D97是4微米。什么意思呢？号称是2微米的粉中，小于0.9微米不能超过3％，大于4微米的不能超过3％。这是非常严格的。
