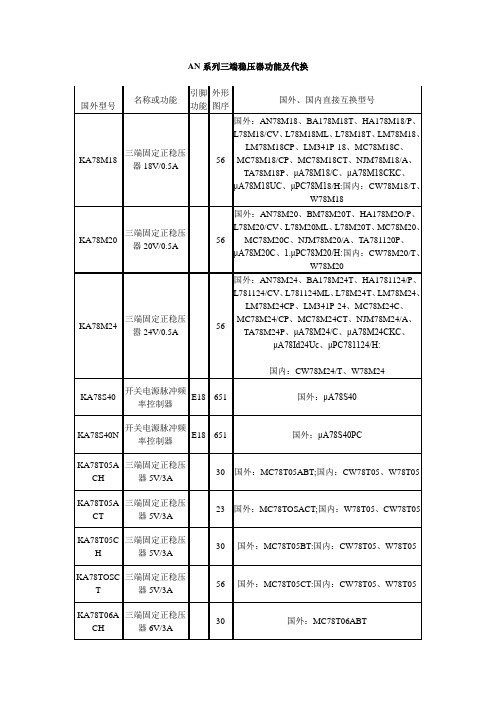

常用三端稳压功能介绍表
常用运算放大器参数表
题目：三端直流稳压电源的设计与制作 摘要： 本文介绍了三端直流稳压电源的工作原理，型号及参数特性，整个电路由电压、整注、滤波、稳压四个部分组成。三端直流稳压电源具有全体积小。重星轻。使用方便和工作可靠的优点。本论文先说明三端直流稳城压电源可妥几个部分，和各部分的作用。然后重点介绍三端直流稳压电源的工作原理，其应用。最后说明了主要电路中主要参数的计算发以及实际结果的调试。 关建词 稳压原理取样电路比较放大调事整管注要事项 目录 前言……………………………………………………………………………………第九页 第一章绪论……………………………………………………………………………第九页 1．1目的………………………………………………………………………………第九页 1．2内容及要求………………………………………………………………………第九页 第二章电路设计要求…………………………………………………………………第九页 2．1选择电路形式……………………………………………………………………第九页 2．2串联型稳压电路的工作原理……………………………………………………第九页 2．3三端固定输出集成稳压器………………………………………………………第十页 2．4基本应用电路……………………………………………………………………第十一页2．5三端可调输出集成稳压器………………………………………………………第十三页2．6三端集成稳压电路………………………………………………………………第十四页 第三章注意事项………………………………………………………………………第十四页3．1要防止产生自激振荡……………………………………………………………第十四页3．2要防止稳压器损坏………………………………………………………………第十四页3．3在集成稳压输出端加装自激电容………………………………………………第十五页3．4为减小输出电压汶波应加电容器………………………………………………第十五页3．5注意电路的连接布局……………………………………………………………第十五页3．6集成稳压器应采取散热措施……………………………………………………第十五页3．7应考虑输出电压是否可以调整…………………………………………………第十五页 结论……………………………………………………………………………………第十五页 致谢……………………………………………………………………………………第十六页 参考文献………………………………………………………………………………第十六页 前言 三端直流稳压是电子设备中的衙要组成部分，用来将交流电网电压为稳定的直流电压，一般小功率直流电源由电源变压器。事整流虑波电路和稳压电路等极为今工程技术人员所关注，它以体积小重量轻，使用方便和工作可靠等优点，应用越来越广泛，是名种电子设备小型化和低成本化不可缺小的一种直流稳压方式，已经面为当今直流稳压电源的主流。随着电子信息产生的迅速发展，其范围也必日益扩大，需求量与日俱增。目前三端直流稳压电源技术已经广泛应用于整流电路，滤波电路。稳压器、开关电源维修人员都明白，实际电路的常见故障，有一半在电源问题上，所以三端直流稳压电源是开头电源的重要组成部分，它的好与坏：实现三端直流稳压电源技术是决定以后电子行业经及其他相关行业的又一次突飞猛进有着
LM317工作原理分析
LM317工作原理 三端稳压集成电路LM317是三端稳压集成电路，它具有输出电压可变、内藏保护功能、体积小、性价比高、工作稳定可靠等特点。采用的电路模式如图所示，调节可变电阻R2的阻值，便可从LM317的输出端获得可变的输出电压0U 。 从图中的电路中可以看出，LM317的输出电压（也就是稳压电源的输出电压）0U 为两个电压之和。即A 、B 两点之间的电压也就是加在R2上的电压222R R U I R =?，而2R I 实际上是两路电流之和，一路是经R1流向R2的电流1R I ，其大小为1/1R U R 。因1R U 为恒定电压1．25V ，Rl 是一个固定电阻，所以1R I 是一个恒定的电流。另一路是LM317调整端流出的电流D I ，由于型号不同（例如LM317T 、LM317HVH 、LM317LD 等)，生产厂家不同，其D I 的值各不相同。即使同一厂家，同一批次的LM317，其调整端流出的电流D I 也各不相同。尽管这祥．但总的来说D I 的电流但是有一定规律的，即D I 的平均值是50A μ左右，最大值一般不超过100A μ。而且在LM317稳定工作时，D I 的值基本上是一个恒定的值。当由于某种原因引起D I 变化相对较大时，LM317就不能稳定地工作。总而言之，2R I 是1R I 、D I 两路恒定电流之和．2R U 是由两路恒定电流1R I 、D I 流经R2产生的，调节R2的阻值即可调节LM317的输出电压0U (0U 是恒定电压1R U 与2R U 之和)。既然D I 和IR1对调节输出电压0U 都起到了一定的作用，并且1R I 是由R1提供的，1R I 的大小也没有任何限制．是否可以使R1的阻值趋于无穷大，使1R I 的电流值趋向于无穷小如果可以这样做的话，就可以去掉R1，只用可变电阻R2就可以调节LM317的输出电压。 LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。稳压电源的输出电压可用下式计算，0V ＝（1＋ R2/R1）。仅仅从公
LM317工作原理 三端稳压集成电路LM317是三端稳压集成电路，它具有输出电压可变、内藏保护功能、体积小、性价比高、工作稳定可靠等特点。采用的电路模式如图所示，调节可变电阻R2的阻值，便可从LM317的输出端获得可变的输出电压0U 。 从图中的电路中可以看出，LM317的输出电压（也就是稳压电源的输出电压）0U 为两个电压之和。即A 、B 两点之间的电压也就是加在R2上的电压 222R R U I R =?，而2R I 实际上是两路电流之和，一路是经R1流向R2的电流1R I ，其大小为1/1R U R 。因1R U 为恒定电压1．25V ，Rl 是一个固定电阻，所以1R I 是一个恒定的电流。另一路是LM317调整端流出的电流D I ，由于型号不同（例如LM317T 、LM317HVH 、LM317LD 等)，生产厂家不同，其D I 的值各不相同。即使同一厂家，同一批次的LM317，其调整端流出的电流D I 也各不相同。尽管这祥．但总的来说D I 的电流但是有一定规律的，即D I 的平均值是50A μ左右，最大值一般不超过100A μ。而且在LM317稳定工作时，D I 的值基本上是一个恒定的值。当由于某种原因引起D I 变化相对较大时，LM317就不能稳定地工作。总而言之，2R I 是1R I 、D I 两路恒定电流之和．2R U 是由两路恒定电流1R I 、D I 流经R2产生的，调节R2的阻值即可调节LM317的输出电压0U (0U 是恒定电压1R U 与2R U 之和)。既然D I 和IR1对调节输出电压0U 都起到了一定的作用，并且1R I 是
由R1提供的， I的大小也没有任何限制．是否可以使R1的阻值趋于无穷大， R 1 使 I的电流值趋向于无穷小？如果可以这样做的话，就可以去掉R1，只用可变R 1 电阻R2就可以调节LM317的输出电压。 LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。稳压电源的输出电压可用下式计算， V＝1.25（1＋R2/R1）。仅 仅从公式本身看，R1、R2的电阻值可以随意设定。然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。首先LM317稳压块的输出电压变化范围是 V＝1.25——37V（高输出电压的LM317稳压块如LM317HV A、 LM317HVK等，其输出电压变化范围是V o＝1.25——45V），所以R2/R1的比值范围只能是0——28.6V。其次是LM317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。最小稳定工作电流的值一般为1.5mA。由于LM317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。当LM317稳压块的输出电流小于其最小稳定工作电流时，LM317稳压块就不能正常工作。当LM317稳压块的输出电流大于其最小稳定工作电流时，LM317稳压块就可以输出稳定的直流电压。 要解决LM317稳压块最小稳定工作电流的问题，可以通过设定R1和R2阻值的大小，而使LM317稳压块空载时输出的电流大于或等于其最小稳定工作电流，从而保证LM317稳压块在空载时能够稳定地工作。此时，只要保证 V/（R1 ＋R2）≥1.5mA，就可以保证LM317稳压块在空载时能够稳定地工作。上式中的1.5mA为LM317稳压块的最小稳定工作电流。当然，只要能保证LM317稳 V/（R1＋R2）的值也可以设定为大于1.5mA 压块在空载时能够稳定地工作， 的任意值。
模拟电子技术课程设计报告 题目名称：直流稳压电源电路设计姓名： 学号： 班级： 指导教师： 成绩：
目录 1课程设计任务和要求 2 2方案设计 2 3单元电路设计与参数计算 4 4总原理图及元器件清单9 5安装与调试 11 6性能测试与分析12 7结论与心得14 8参考文献 14
课程设计题目： 直流稳压电源电路设计 一、课程设计任务和要求: 1）用桥式整流电容滤波集成稳压块电路设计固定的正负直流电源（±12V）。 2）输出可调直流电压，范围：1.5∽15V； 3）输出电流:IOm≥1500mA；（要有电流扩展功能） 4）稳压系数Sr≤0.05；具有过流保护功能。 二、方案设计： 稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如下图1所示，其整流与稳压过程的电压输出波形如图2所示。 图1稳压电源的组成框图 图二整流与稳压过程波形图 电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。
方案一、单相半波整流电路 半波单相整流电路简单，电路及其电压输出波形分别如图3、图4所示，使用元件少，它只对交流电的一半波形整流，其输出波形只利用了交流电的一半波形则整流效率不高，且输出波形脉动大，其值为：S= =≈1.57，直流成分小，= ≈0.45，变压器利用率低。 图3 单相半波整流电路 图 4 单相半波整流电路电压输出波形图 方案二、单相全波整流电路 使用的整流器件是半波电路的两倍，整流电压脉动较小，是半波的一半，无滤波电路时的输出电压=0.9，变压器的利用率比半波电路的高，整流器件所承受的反向电压要求较高。 方案三、单相桥式整流电路 单相桥式整流电路使用的整流器件较多，但其实现了全波整流电路，它将的负半周也利用起来，所以在变压器副边电压有效值相同的情况下，输出电压的平均值是半波整流电路的两倍，且如果负载也相同的情况下，输出电流的平均值也是半波整流电路的两倍，且其与半波整流电路相比，在相同的变压器副边电压下，对二极管的参数要求一样，还具有输出电压高、变压器利用率高、脉动小等优点。所以综合三种方案的优缺点决定用方案三。
LM317可调稳压器介绍及应用（详解） LM317 是美国国家半导体公司的三端可调正稳压器集成电路。LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM317 内置有过载保护、安全区保护等多种保护电路。通常 LM317 不需要外接电容，除非输入滤波电容到 LM317 输入端的连线超过 6 英寸（约 15 厘米）。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。LM317能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上，实现可编程的电源输出。 特性简介 可调整输出电压低到1.2V。保证1.5A 输出电流。典型线性调整率0.01%。典型负载调整率0.1%。80dB 纹波抑制比。输出短路保护。过流、过热保护。调整管安全工作区保护。 多数工程师都知道：他们可以使用某种廉价的三端子可调稳压器，比如Fairchild Semiconductor 公司的LM317，把它作为仅提供某个必要电压值（如36V或3V）的可调稳压器。但是，如果不采用其它方法，那么该值无法低于1.25V。这些器件的内部参考电压为1.25V，并且如果不使用电位偏置，那么它们的输出电压也无法低于该值。解决这个问题的一个办法是使用基于两只二极管的参考电压源（参考文献2）。该方法适合于1.2V~15V，或电压更高的稳压器，但它不适合于超低压固定稳压器或可调稳压器。它采用的两只1N4001二极管不提供必要的1.2V电位偏置，并且具有额外的约为2.5 mV/K的温度不稳定性（参考文献3）。因此，输出电压的额外温度漂移约为100 mV；如果把温度调至20℃（典型室内情况），则它大于1.5V输出电压的6%，等于1V输出电压的10%。可用Fairchild Semiconductor 公司的LM185或Analog Devices公司的AD589可调电压参考IC来解决这些问题。但这些器件很贵，而且在本情形中，它们不仅需要额外的调零，还需要匹配。对于LM185和AD589，位于各自参考电压的这些调整分别为1.215V~1.255V和1.2V~1.25V。请注意：LM317的参考电压为1.2V~1.3V。
一、简介 常见的三端固定集成稳压电路有正电压输出的78××系列和负电压输出的79××系列。所谓三端就是该集成稳压电路的引出脚只有三条，即：输入端、输出端和接地端；其封装形式采用晶体三极管的标准封装，外形与晶体三极管一样。因此，用它来组成稳压电源需要的外围元件很少，电路非常简单。该集成稳压电路内部还设置了过流、芯片过热及调整管安全工作区的保护电路，使用起来安全、可靠。 该系列集成稳压电路型号中的78或79后面的数字代表该三端集成稳压电路的输出电压数值，以伏特（V）为单位。例如7806表示输出电压为正6V；7924表示输出电压为负24V。此外，我们还可以发现在数字78××或79××的前面和后面还有一些英文字母，如LM78××、CW78××C、TA78××AP等。前面的字母称为“前缀”，通常为生产厂家（公司）的代号，如“TA”表示日本东芝公司的产品。后面的字母称为“后缀”，用来表示输出电压容差和封装形式等。通常不同生产厂家（公司）对三端集成稳压电路型号后缀所用字母的含义和定义各不相同。不过，这对我们实际使用影响不大。 78××系列集成稳压电路的输出电压大致有8种（输出电压的种类随厂商的不同而异）： 7805、78 06、7809、7810、7812、7815、7818、7824。按其最大输出电流又可分为78××、78M××、78××三个分系列。其中78L××系列的最大输出电流为100mA；78M××系列最大输出电流为500mA；78××系列最大输出电流为1.5A。 78××系列集成稳压电路的外形有多种，详见图1。其中78L××系列有两种封装形式：一种是金属壳的TO-39封装，见图1（a）；另一种是塑料TO-92封装，见图1（b）。一般以塑料封装的较多见。前者加散热片时最大功耗可达1.4W；后者最大功耗为700mW，使用时不需要加散热片。78M××系列也有两种封装形式：一种是TO-202塑封，见图1（c）；另一种是TO-220塑封，见图1（d）。不加散热片时最大功耗为1W，加200×200×4mm散热片时最大功耗均可达7.5W，78××系列也有两种封装形式：一种是金属壳的TO-3封装，见图1（e）；另一种是塑料NO-220封装，见图1（d）。不加散热片时，前者最大功耗可达2.5W，后者可达2W；加装200×200×4mm散热片时，二者最大功耗均可达15W。塑料封装的稳压电路具有安装容易、价格低廉等优点，因此用得比较多。 79××系列，除了输出电压为负、引出脚排列不同以外，其命名方法、外形等均与78××系列的电路相同。 二、应用举例 1．用三端固定集成稳压电路来改装分立元件的稳压电源。 图2是一个用分立元件组成的稳压电源的电路图，它输出电压为6V，输出电流为150mA。对这样的稳压电源，我们可用三端稳压集成电路来改装它。改装后，不但电路简洁，而且各方面的性能都有所提高，再也不怕由于输出过载或发生短路而烧坏电源了。具体做法是：拆除滤波电容器C2后面的所有元件，在原印板的靠近C2的空位置上装一个78M06的三端集成稳压电路和VD5，把C4换成22μF（安装时应把C2的负极、78M06的3脚和C4的负极焊在一点上），电路图如图3所示。 2．具有正负电压输出的稳压电源。 当需要正、负电压同时输出的稳压电源时，可分别用一块正电压和一块负电压输出的三端集成稳压电路。电路图如图4所示。此图中的电路不但正、负电源有公共接地端，而且它们与整流部分也具有公共接地端。 3．用几块三端固定集成稳压电路并联的方法来扩大输出电流。 如果需要一个能输出1.5A以上电流的稳压电源，最简单、实用的办法是把两块或几块三端固定集成稳压电路并联起来使用，其最大输出电流为N×1.5A（N为并联的稳压集成电路的个数）。图5就是一个能输出2A电流的稳压电源的电路图。采用这种方法扩大输出电流时需注意两点：第一，并联使用的
三端稳压电路图集（六祖故乡人汇编2013年9月8日） LM317可调稳压电源电路图： LM317是可调稳压电源中觉的一种稳压器件，使用也非常方便。LM317 是美国国家半导体公司的三端可调正稳压器集成电路。很早以前我国和世界各大集成电路生产商就有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。LM317 的输出电压范围是1.25V —37V（本套件设计输出电压范围是 1.25V—12V），负载电流最大为 1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性率和负载率也比标准的固定稳压器好。LM317 内置有过载保护、安全区保护等多种保护电路。 为保证稳压器的输出性能，R应小于240欧姆。改变RP阻值稳压电压值。D5，D6用于保护LM317。 输出电压计算公式：Uo=(1+RP/R)*1.25 下面是LM317可调稳压电源电路图的元器件清单： 下面是LM317可调稳压电源电路图：
三端集成稳压可调电源电路设计： 如图所示，此电路的核心器件是W7805。W7805将调整器，取样放大器等环节集于一体，内部包含限流电路、过热保护电路、可以防止过载。具有较高的稳定度和可靠性。W7805属串联型集成稳压器。其输出电压是固定不变的，这种固定电压输出，极大的限制了它的应用范围。如果将W7805的公共端即3脚与地断开，通过一只电位器接到-5V左右的电源上，就可以在改变电位器阻值的同时，使集成稳压器的取样电压及输出电压都随之改变。图中RP1就是为此而设计的。只要负电压的大小取得合适便能使输出电压从0V起连续可调，输出电压的最大值由W7805的输入电压决定，本稳压器0V-12V可调。VD3整流，C2滤波，VD4稳压后提供5V负电压。 元件选择：变压器应选用5V A，输出为双14V；二极管VD1-VD4选用1N4001；VDW 选用稳压值为5-6V的2CW型稳压管；RP1用普通电位器；RP2为微调电阻。IC用7805；其它元件参数图中已注明，无特殊要求。 电路调试：元件焊接无误后可通电调试，首先测b点对地电压，空载时应在18V左右；d点电压大约为-5.5V--6V，如不正常,可重点检查VD3，C2，R1，VDW，RP2等元件，然后再测量输出电压，旋动RP1,万用表指针应能在较大范围变动，说明稳压器工作正常；最后
河南机电高等专科学校电子技术课程设计报告设计课题：三端集成稳压电路
三端集成稳压电路 一、设计任务与要求 1. 掌握二极管的单向导电性及用途； 2.了解三端集成稳压器LM7805和LM317的用途及区别； 3.对桥式整流滤波电路进行了解； 4.对变压器知识进行回顾； 5.培养实践技能，提高分析和解决实际问题的能力； 6.要求安全用电，正确使用元件 二、方案设计与论证 可调直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。变压把家用照明电交流电压220V变为所需要的低压交流电。桥式整流器把交流电变为直流电。经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现电压可在1.25V-37V可调。 方案一、使用型号LM317三端稳压集成器。接入220V家用照明电源，通过降压变压器，使电压降到适合的值，然后使用IN4001型号二极管，电容等设计整流滤波电路，然后通过使用型号LM317三端稳压集成器，输出一个稳定直流电。 方案二、使用型号LM7805三端稳压集成器。接入220V家用照明电源，通过降压变压器，使电压降到适合的值，然后使用IN4007型号二极管，电容等设计整流滤波电路，然后通过使用型号LM7805三端稳压集成器，输出一个稳定直流电。 论证：由于设计要求通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现电压可在1.25V-37V可调。对于型号LM7805三端稳压集成器来说，输入电压为9V--20V，输出电压为固定值5，输出最大电流为1.5A；而型号LM317三端稳压集成器输入电压的要求范围比较大，输出电压为可调的，电压的范围1.25V-37V，输出电流的最大值与上面的相同，对于此设计来说LM317的选择性比较高，比较容易操作。 通过论证，最终确定选用方案一。
电子电工教学基地 实 验 报 告 实验课程：模拟电子技术实验 实验名称：集成直流稳压电源的设计 班级： 姓名 小组成员： 实验时间： 上课时间：
集成直流稳压电源实验报告 一．设计目的 1.掌握集成稳压电源的实验方法。 2.掌握用变压器、整流二极管、滤波电容和集成稳压器来设计直流稳压电源。 3.掌握直流稳压电源的主要性能参数及测试方法。 4.进一步培养工艺素质和提高基本技能。 二．设计要求 （1）设计一个双路直流稳压电源。 （2）输出电压Vo=±12V，+5V最大输出电流Iomax=1A （3）输出纹波电压ΔVop-p≤5mV, 稳压系数Sv≤5×10-3。 三．总电路框图及总原理图。 LM7912CT 四．设计思想及基本原理分析 直流电源是能量转换电路，将220V（或380V）50Hz的交流电转换为直流电。 直流稳压电源一般有电源变压器T r、整流、滤波电路及稳压电路所组成，基本框图如图：
各部分作用如下： （1）电源变压器 电源变压器T r的作用是将电网220V的交流电压变换为整流滤波电路所需要的交流电压U i，变压器的副边与原边的功率比为P2/P1=η，η为变压器的效率。 （2）整流电路 整流电路将交流电压U i变换成脉动的直流电压。 常用的整流电路有全波整流电路，桥式整流电路、倍压整流电路等。 本实验我们采用的是桥式整流电路： 二极管选择： 考虑到电网波动范围为±10%，二极管 的极限参数应满足： （3）滤波电路 滤波电路将脉动直流电压的纹波减小或滤除，输出直流电压U1。 常用的滤波电路有电容滤波电路，电感滤波电路、复式滤波电路等。 2 max R 2U U= L 2 L(AV) D(AV) 45 .0 2R U I I≈ = ? ? ? ? ? > ? > 2 R L 2 F 2 1.1 45 .0 1.1 U U R U I
三端集成稳压器的工作原理
————————————————————————————————作者：————————————————————————————————日期：
三端集成稳压器的工作原理 现以具有正电压输出的78L××系列为例介绍它的工作原理。 电路如图1所示，三端式稳压器由启动电路、基准电压电路、取样比较放大电路、调整电路和保护电路等部分组成。下面对各部分电路作简单介绍。
（1）启动电路 在集成稳压器中，常常采用许多恒流源，当输入电压VI接通后，这些恒流源难以自行导通，以致输出电压较难建立。因此，必须用启动电路给恒流源的BJT T4、T5提供基极电流。启动电路由T1、T2、DZ1组成。当输入电压VI高于稳压管DZ1的稳定电压时，有电流通过T1、T2，使T3基极电位上升而导通，同时恒流源T4、T5也工作。T4的集电极电流通过DZ2以建立起正常工作电压，当DZ2达到和DZ1相等的稳压值，整个电路进入正常工作状态，电路启动完毕。与此同时，T2因发射结电压为零而截止，切断了启动电路与放大电路的联系，
从而保证T2左边出现的纹波与噪声不致影响基准电压源。 （2）基准电压电路 基准电压电路由T4、DZ2、T3、R1、R3及D1、D2组成，电路中的基准电压为 式中VZ2为DZ2的稳定电压，VBE为T3、D1、D2发射结（D1、D2为由发射结构成的二极管）的正向电压值。在电路设计和工艺上使具有正温度系数的R1、R2、DZ2与具有负温度系数的T3、D1、D2发射结互相补偿，可使基准电压VREF基本上不随温度变化。同时，对稳压管DZ2采用恒流源供电，从而保证基准电压不受输入电压波动的影响。 （3）取样比较放大电路和调整电路 这部分电路由T4～T11组成，其中T10、T11组成复合调整管；R12、R13组成取样电路；T7、T8和T6组成带恒流源的差分式放大电路；T4、T5组成的电流源作为它的有源负载。
12V直流稳压电源设计 一、摘要 直流稳压电源是一种当电网电压波动或温度、负载改变时，能保持输出直流电压基本不变的电源。其电源电路包括电源变压器、整流电路、滤波电路和稳压电路四个环节。设计中要用的元件有变压器、稳压器、整流二极管、电解电容等。实测结果表明，该装置实现了题目要求的全部功能，实现了题目的基本要求。 关键词：直流、整流、稳压、滤波、电源 二、设计目的 1.学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。 2.掌握直流稳压电源的调试及主要技术指标的测试方法。 3.培养实践技能，提高分析和解决实际问题的能力。 三、设计任务 设计一个直流稳压线性电源，输入220V，50Hz的正弦交流信号，输出±12V对称稳压直流电。 四、遇到问题 因为是模拟电路所以误差会比较大，电路的准确性往往取决于整个电路的线路连接及器件，一旦某条线路出现问题则整个电路无法正常工作，或者某个器件因为电压过大而烧坏则此电路失败。要注意输入电压的器件如稳压管，一旦输入过大电压那么它绝对会烧坏，只
能换新的来替代。 五、原理电路和程序设计电路原理方框图 1．直流稳压电源的基本原理 下面将就直流稳压电源各部分的作用作简单陈述。 (1)是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。 (2)整流滤波电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。 (3)稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。 六、电路图和各部分波形图
三端稳压器的扩展使用 这里总结了一些常用三端集成稳压器的一些使用知识、扩展功能的方法，以使电子爱好者能利用手头现有的各种稳压器来组成所需要的各种电源电路。下面分别介绍几种常用的方法。 扩流电路: 我们知道，78**（79**）系列和LM317/337系列最大输出电流为1.5A，如果所用电子装置需要稳压电源提供更大的电流，就需要采用扩流措施了。下面介绍两种常用的扩流方法。 ?外加功率管扩流。 电路如图1所示（在后面的电路图中，为简单起见，均将电源变压器、整流二极管和输入滤波电容省略不画）。R1是过流保护取样电阻，当输出电流增大超过一定值时，R1上压降增大，使BG1的Ube值减小，促使BG1向截止方向转化。因为集成稳压器本身有过热保护电路，如果我们将BG1和集成稳压器安装在同一个散热器板上，则BG1也同样受到过热保护。图1电路可输出小于7A的电流。 ?多块稳压器并联扩流。 电路如图2所示。这是一种线路简单、无需调整，有较高实用性的电路，其最大输出电流为N*1.5A（N为并联的稳压器的块数）。实际应用中，稳压器最好使用同一厂家、同一型号产品，以保证其参数一致性。另外，最好在输出电流上留有10-20%的余量，以避免个别稳压器失效造成稳压器连锁烧毁。 扩压电路: 这里常用的方法有三种，分别是： ?固定抬高输出电压。 电路如图1所示。如果需要输出电压Uo高于手头现有的稳压块的输出电压时，可使用一只稳压二极管DW将稳压块的公共端电位抬高到稳压管的击穿电压Vz，此时，实际输出电
压Uo等于稳压块原输出电压与Vz之和。将普通二极管正向运用来替代DW，同样可起到抬高输出电压的作用。例如，想为自己的录音机装一个6V、500mA的稳压电源，而手头只有一只7805稳压器，则可按图2电路安装。D1选用2CP（IN4001）类硅二极管，其上压降约为0.8V，这样输出就约为5.8V，足以满足录音机的需要了。若将D1换成发光二极管LED，不但能提高输出电压，而且LED发光还起到电源指示作用。
三端稳压器扩流电路 2007-02-07 18:43 经典的电源电路(7805扩流) 上图为在非常流行的经典电路上做小许改动的电路图.电路目的: 1)+24V 转换为+5V +/-5% 2)可提供+2A以上的电流. 主要元件: TIP32C (ST) L7805CV (ST)
图中的R62,在实际应用中已经更改为22 OHM. 功率元件TIP32C已经加散热片 ---------------------------------- ----------- 此电路是极为常见的一个线性三端稳压器扩流电路,我们在实际使用的时候,遇到一些由于没有考虑周全或者说是低级错误的故障,故而开贴让坛子里面的朋友讨论,让以后用到此电路的朋友不至于重蹈覆辙. 1. 首先说此电源的缺点吧: 1.1 此电源是线性稳压电路,所有有其特有的内部功率损耗大,全部压降均转换为热量损失了,效率低.所以散热问题要特别注意. 1.2 由于核心的元件7805的工作速度不太高,所以对于输入电压或者负载电流的急剧变化的响应慢.
1.3 此电路没有加电源保护电路,7805本身有过流和温度保护但是扩流三极管TIP32C没有加保护,所以存在一个很大的缺点,如果7805在保护状态以后,电路的输出会是Vin-Vce, 电路输出超过预期值,这点要特别注意. 2. 电源的优点. 2.1 电路简单,稳定.调试方便(几乎不用调试). 2.2 价格便宜,适合于对成本要求苛刻的产品. 2.3 电路中几乎没有产生高频或者低频辐射信号的元件,工作频率 低,EMI等方面易于控制. 3. 说说电路工作原理吧. Io = Ioxx + Ic. Ioxx = IREG – IQ ( IQ 为7805的静态工作电流,通常为4-8mA) IREG = IR + Ib = IR + Ic/β (β为TIP32C的电流放大倍数) IR = VBE/R1 ( VBE 为 TIP32的基极导通电压) 所以 Ioxx = IREG – IQ = IR + Ib – IQ = VBE/R1 + IC/β- IQ 由于IQ很小,可略去,则: Ioxx = VBE/R1 + IC/β 查TIP32C手册,VBE = 1.2V, 其β可取10 Ioxx = 1.2/R + Ic/β = 1.2/22 + Ic/10 = 0.0545 + Ic/10 (此处
1.方案选择 设计一个电源，必须有变压，整流，滤波，稳压等部分。其中最关键的部分是稳压，由于要求设计一个可调的稳压电源，所以可选择用LM317和LM337来实现，要求正的输出电压可以用LM317，要求负的输出电压可以选择LM337。 1）变压器：将交流电网电压220V，50HZ转化为整流电路所需的电压。 2）整流电路：将交流电变成直流电，可以选择封装好的整流桥，也可以用四个二极管搭建电路。 3）滤波电路：滤去整流输出电压中的纹波，可以选择电容，也可以选择电感。 4）稳压电路：由于要求可调，所以选择用可调式三端稳压器LM317和LM337来搭建电路。 2.元件选择 1) .变压器使用一般电源变压器即可，应尽可能选损耗小的。2）.整流部分用四个1N4007来搭建整流桥,1N4007最大正向平均整流电流：1.0A，最高反向耐压：1000V，低的反向漏电流：5uA（最大值）。
3）.滤波用电容，一般滤波电路常用的滤波电容有2200uF和1100uF两种，这里选用2000uF的电容。 4).稳压电路用一个LM317和一个LM337来构成，外加两个120Ω的固定电阻，两个168Ω的固定电阻，两个712Ω的滑线变阻器，四个1N4007二极管，两个10μF的电容，两个0.1uF的电容，两个100μF的电解电容。 3.关于三端集成稳压器的说明 三端集成稳压器虽然应用电路简单，外围元件很少，但若使用不当，同样会出现稳压器被击穿或稳压效果不良的现象，所以在使用中必须注意以下几个问题。 (1)要防止产生自激振荡。三端集成稳压器内部电路放大级数多，开环增益高，工作于闭环深度负反馈状态，若不采取适当补偿移相措施，则在分布电容、电感的作用下，电路可能产生高频寄生振荡，从而影响稳压器的正常工作。虽然市电经整流后由容量很大的电容进行滤波，但铝电解电容器的寄生电感和电阻都较大，频率特性差，仅适用于50～200Hz 的电路。稳压电路的自激振荡频率都很高，因此只用大容量电容难以对自激信号起到良好的旁路作用，需要用频率特性良好的电容与之并联才行。
三端集成稳压器原理与应用 三端集成稳压器的分类 秦炎 做电子实验或自制各种电子装置都离不开直流稳压电源用分立元件组装的稳压电源调试维修比较麻烦且体积较大随着功率集成技术的提高和电子电路集成化的发展出现了集成稳压器所谓集成稳压器是指将功率调整管取样电阻以及基准稳压误差放大启动和保护电路等全部集成在一个芯片上而形成的一种稳压集成电路 目前常见的三端集成稳压器按性能和用途可分为以下4类 1. 三端固定输出正稳压器所谓三端是指电压输入端电压输出端和公共接地端 输出正是指输出正电压国内外各生产厂家均将此系列稳压器命名为78系列 如7805 7812等其中78后面的数字代表该稳压器输出的正电压数值以伏特为单位 例如7805即表示稳压输出为5V 7812表示稳压输出为12V等有时我们会发现在型号78前面和后面还有一个或几个英文字母如W78 AN78 L78 CV等前面的字母称前辍一般是各生产厂公司的代号后面的字母称为后 辍用以表示输出电压容差和封装外壳的类型等不过各生产厂家对集成稳压器型号后辍所用字母定义不一但这对实际使用没有大的影响 78 系列稳压器按输出电压分共有9种分别为7805 78067808 7809 7810 78127815 78187824按其最大输出电流又可分为78L78M 和78三个分系列其中78L系列最大输出电流为100mA 78M 系 列最大输出电流为500mA 78系列最大输出电流为1.5A 78系列稳压器外形见图1其中78L系列有两种封装形式一种是金属 壳的TO 39封装见图1a一种是塑料TO 92封装见图1 b前者温度特性 比后者好最大功耗为700mW加散热片时最大功耗可达1.4W后者最大功耗为 700mW使用时无需加散热片78L系列中一般以塑封的使用较多78M 系列有两种封装形式一种是T O 202塑封见图1 c一种是TO 220塑封见 图1 d不加散热片时最大功耗为1W加2002004m㎡散热片时最大功耗可 达7.5W 78系列也有两种封装形式一种是金属亮的TO 3封装见图1e 一种是料TO 220封装见图1d不加散热片时前者最大功耗可达2.5W后者可 达2W加装200 2004mm3散热片时最大功耗可达15W塑料封装以其安 装固定容易价廉等优点在无线电爱好者中使用居多 2. 三端固定输出负稳压器即79系列除输出电压为负电压引脚排列不同 外其命名方法外型等均与78系列相同 3 .三端可调输出正稳压器此处的三端是指电压输入端电压输出端和电压调整端 在电压调整端外接电位器后可对输出电压进行调节其主要特点是使用灵活 4..三端可调输出负稳压器其输出为负电压
HT7530/33/36/44/50EOL Notification Features Cross Reference Part No. Item HT75XX-1HT75XX Output Voltage Same Same Electrical Specification Same Same Part No.HT7530-1 HT7533-1 HT7536-1 HT7544-1 HT7550-1 HT7530 HT7533 HT7536 HT7544 HT7550 Tolerance±3%±5% Package Form TO92(Bulk,T&R)TO92(Bulk,T&R) SOT89(T&R only)SOT89(Bulk,T&R) SOT25(T&R only)None Marking 75XX-1(for TO92and SOT89)HT75XX(for TO92and SOT89) 5XX1(for SOT25)None Availability Now available Last order:Jul/31/2003 Last shipment:Oct/31/2003 1November29,2002 EOL Notification MAKOSEMI hereby formally gives End Of Life(EOL)notification that the HT7530,HT7533,HT7536,HT7544and HT7550(hereinafter denoted as HT75XX)100mA Voltage Regulator will be phased out of production with a latest purchase date of July31st2003.The suggested replacement device will be known as the HT7530-1,HT7533-1, HT7536-1,HT7544-1and HT7550-1(hereinafter denoted as HT75XX-1)and will offer superior performance by providing lower output voltage tolerance of3%in addition to having an additional SOT25packaging type. The following shows the phase out schedule for the HT75XX and the cross references between the phased out devices and the new release devices: ·Last time buy date:July31st2003 -Order placement deadline ·Production stops:October31st2003 -Cease production -Last delivery -Product reaches end of life status ·Suggested replacement device:HT75XX-1 -Output voltage tolerance of±3% -Additional SOT25package release -All devices are now available -Refer to the following tables for cross reference information.
集成线性稳压电路 1.三端固定式集成稳压器 如果将前述的串联型稳压电源电路全部集成在一块硅片上，加以封装后引出三端引脚，就成了三端集成稳压电源了。 正电压输出的78××系列，负电压输出的79××系列。其中××表示固定电压输出的数值。如：7805、7806、7809、7812、7815、7818、7824等，指输出电压是+5V、+6V、+9V、+12V、+15V、+18V、+24V。79××系列也与之对应，只不过是负电压输出。这类稳压器的最大输出电流为1.5A，塑料封装(TO-220)最大功耗为10W(加散热器)；金属壳封装(TO-3)外形，最大功耗为20W(加散热器)。 2. 78系列三端集成稳压器内部电路框图 3. 三端集成稳压器的典型应用 ⑴固定输出连接 在使用时必须注意：(VI)和(Vo)之间的关系，以W7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于8V，这样输入/输出之间有3V的压差。使调整管保证工作在放大区。但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。
⑵固定双组输出连接 ⑶扩大输出电流连接 二极管D以低消T管VBE压降而设置，扩大的输出电流为：，原输出电流是Io，现可以近似扩大β倍。 ⑷扩大输出电压范围 ，所以： ⑸连接成恒流源电路
⑹三端可调式集成稳压电路 其型号有正输出三端可调式、负输出三端可调式两种。如LM317型是正电压输出型，LM337是负电压输出可调式。其输出电压可在1.25～40V之间调节。 其中，VREF=1.25V，而Iadj很小，通常略去，所以，由公式可得，只要调节R2就能在一定范围调节输出电压的大小。 具有正负输出的实际应用电路如下图所示。
课程设计 题目三端可调双电源稳压电路学院理学院 专业 姓名 学号 指导教师 2007 年6 月23 日
第一节学习要求 1．熟悉整流滤波电路的组成及工作原理，能估算电路元器件的参数。
2、掌握串联反馈稳压电路的组成及工作原理、输出电压及电压调节围的估算。 3．熟悉集成三端稳压器的工作原理及应用。 学习重点：串联反馈稳压电路的工作原理和集成三端稳压器的应用。 学习难点：稳压电路的应用设计。 概述：在电子电路中，通常都需要电压稳定的直流电源供电。小功率的稳压电源的组成如下图所示，它由电源变压器、整流电路、滤波电路和稳压电路四部分组成。 直流稳压电源的技术指标特性指标：输入电压、输出电压、输出电流、输出电压围 质量指标：稳压系数、温度系数、输出电阻、纹波电压，它们的定义式为： 其中稳压系数γ的定义是负载固定时输出电压的相对变化量与稳压电路的输入电压的相对 变化量之比。温度系数S T是反映温度变化对输出电压的影响；输出电阻R O反映负载电流变化对输出电压的影响；纹波电压是指稳压电路输出端交流分量的有效值，它表示输出电压的微小波动。可见，上述系数越小，输出电压越稳定。 第二节小功率整流滤波电路 一、单相整流电路 整流电路是小功率直流稳压电路电源的组成部分。其主要功能是利用二极管的单向导电性，将正弦交流电转变成单方向的脉动直流电。常用的整流电路有： 1、半波整流电路
半波整流就是利用二极管的单向导电性能，使经变压器出来的电压V o只有半个周期可以到达负载，造成负载电压V L是单方向的脉动直流电压。 主要参数： 2、全波整流整流电路 利用副边有中心抽头的变压器和两个二极管构成如下图所示的全波整流电路。从图中可见，正负半周都有电流流过负载，提高了整流效率。 全波整流的特点：输出电压V O高；脉动小；正负半周都有电流供给负载，因而变压器得到充分利用，效率较高。 主要参数： 3、桥式整流电路 桥式整流属于全波整流，它不是利用副边带有中心抽头的变压器,而是用四个二极管接成电桥形式，使在电压V2的正负半周均有电流流过负载，在负载形成单方向的全波脉动电压。
