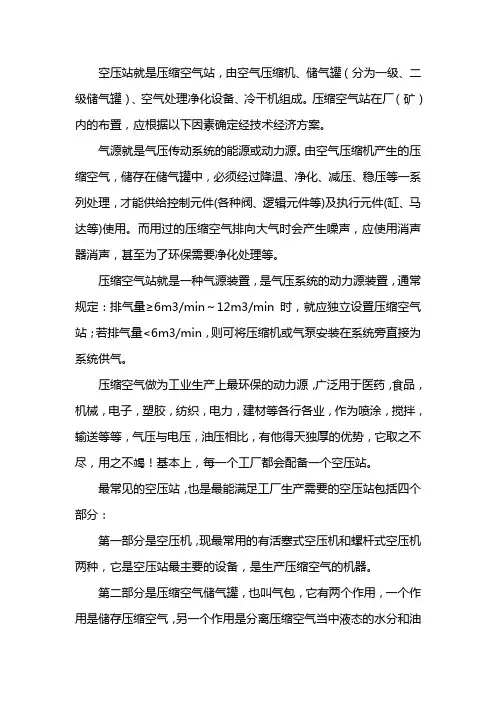

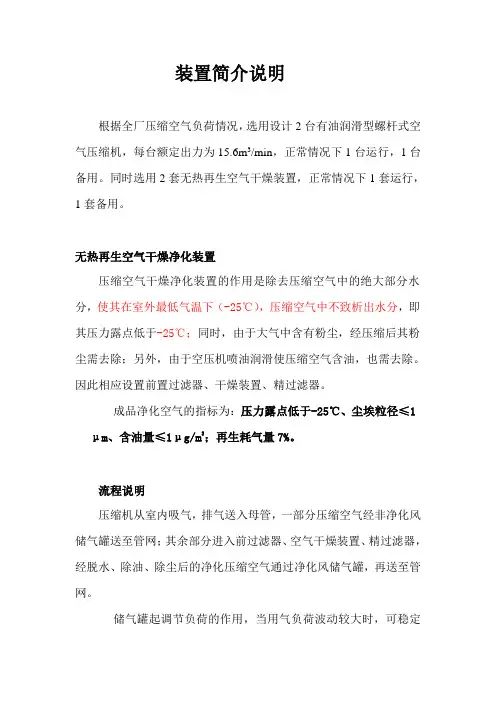

空压站就是压缩空气站，由空气压缩机、储气罐（分为一级、二级储气罐）、空气处理净化设备、冷干机组成。压缩空气站在厂（矿）内的布置，应根据以下因素确定经技术经济方案。
气源就是气压传动系统的能源或动力源。由空气压缩机产生的压缩空气，储存在储气罐中，必须经过降温、净化、减压、稳压等一系列处理，才能供给控制元件(各种阀、逻辑元件等)及执行元件(缸、马达等)使用。而用过的压缩空气排向大气时会产生噪声，应使用消声器消声，甚至为了环保需要净化处理等。
压缩空气站就是一种气源装置，是气压系统的动力源装置，通常规定：排气量≥6m3/min～12m3/min时，就应独立设置压缩空气站；若排气量<6m3/min，则可将压缩机或气泵安装在系统旁直接为系统供气。
在安装空压站时，有两点需要特别注意：
第一点就是空压机，储气罐，干燥机，过滤器，每个设备之间的距离一定要摆放好，空压机与储气罐之间的距离最好不能小于50厘米，储气罐的接法遵循低口进，高口出的原则，储气罐与初级过滤器之间的距离最好不要小于40厘米，初级过滤器与干燥机之间也不要小于40厘米，干燥机与后面的精密过滤器最好也要达到40厘米以上，因为距离太小了，会给以后维修各设备带来麻烦；[3]
第二点就是摆放这些设备时，与空压机房四边墙体的直线距离要至少保留100厘米，这也是为以后维修设备方便最起码要留的空间距离，还有空压机房要保持良好的通风，必要时加装排风扇，做的这一切都是为了最大化发挥空压站的作用，最大程度保证空压机的使用寿命。[3]

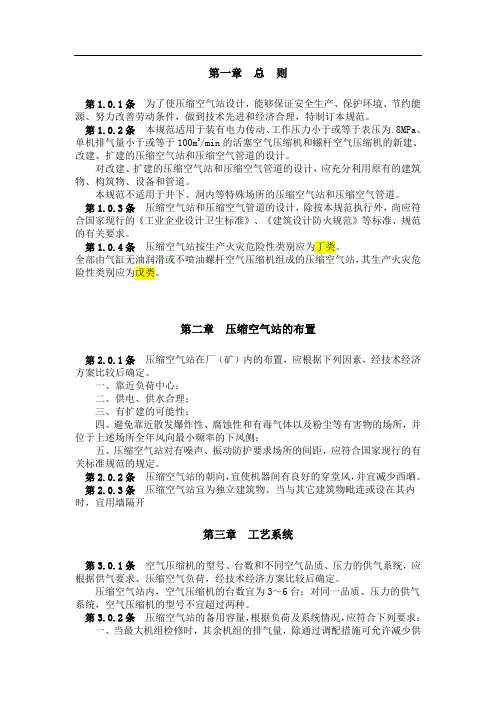

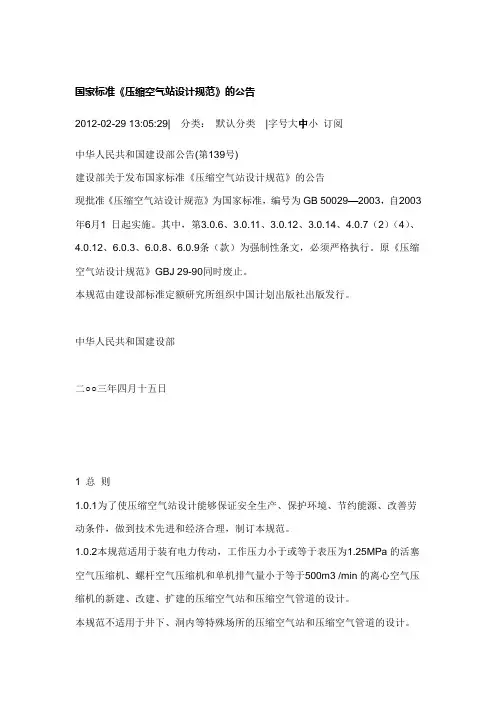

压缩空气站在厂内的布置，应根据下列因素，经技术经济比较后确定：
(1)靠近用气负荷中心，可节省管道，减少压力损失，减少耗电，保证供气压力；
(2)压缩空气站用水、用电负荷较大，要考虑供电、供水合理性；
(3)有扩建的可能性；
(4)避免靠近散发爆炸性、腐蚀性和有毒气体以及粉尘等有害物的场所，并宜位于上述场所全年最小频率风向的下风侧；
(5)压缩空气站与有噪声、振动防护要求场所的间距，应符合国家现行的有关标准规范的规定；
(6)压缩空气站的朝向，宜使机器问有良好的自然通风，并宜减少西晒；
(7)压缩空气储气罐应布置在室外，并宜位于机器间的北面。
