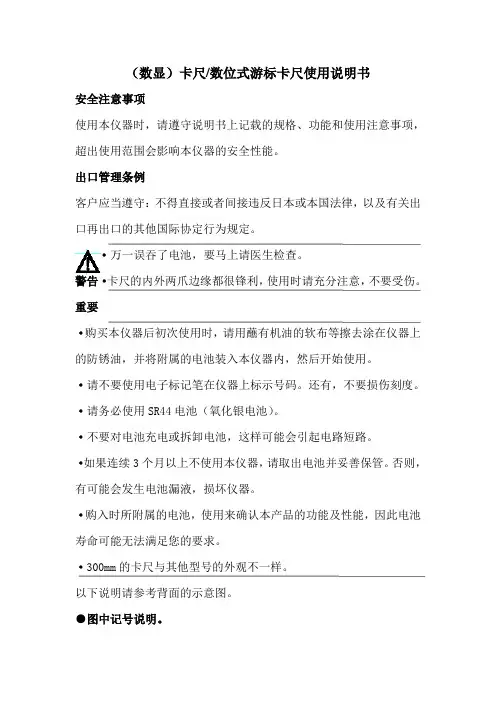

一、目的
为规范车间数显卡尺操作方法、及对卡尺的日常保养，特制定本规程。
二、范围
本规程适用于高要求的产品尺寸的检测、检验、分析。
三、职责
质量部负责卡尺的日常保养和维护。
四、作业步骤
1、取工具：从检验台拿过工具盒并取出数显卡尺（检查卡尺表面是否污损或有液体残留，若正常则进入下部操作；若异常则直接报告上级）。
3、移动工具：旋动调节钮调节至尺身顺畅移动；用右手抓取臂，大拇指抵在尺身上（如图）。

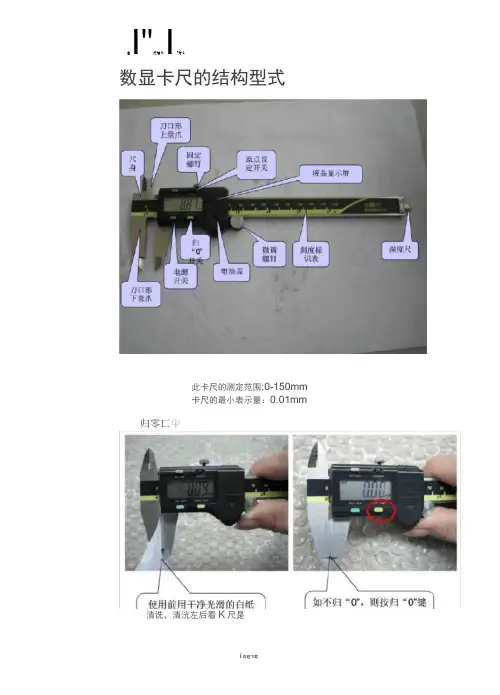

4、测前归零：按下电源键，显示屏上会出现数值；向上推紧卡尺使测距为零，此时按下归零键，屏幕显示为0.00。测量前确认数值单位为mm 。若不是，则按单位键进行切换。
单位切换键
电源键
未归零
归零键
调节钮
4、底径口径：左手固定住待测物，右手移动卡尺，直至内爪与待测物三面刚好相切为止并读数（测量时不可用力挤压及不得测量中封处,“十字”对测两次取平均值）。
5、底深：待测物倒置于水平测量台上，以尺端平行接触到杯底，尺条慢慢移动直至接触到杯底并读数（随机测量三个点取平均值）。
6、内径：左手固定待测物，用卡尺外爪伸入杯内慢慢向外移动直至接触杯内沿并读数。外爪不能测量Ф10mm 以内的内孔（“十字”对测两次取平均值）。
三面刚好相切
7、测量完成后将卡尺合拢关闭电源回置工具盒内，并将工具盒放回规定位置方便下次取用。
五、注意事项
1不能将卡尺当作其它工具使用，如当锒头敲击工件，将卡尺的量爪当划线工具等。 2发现卡尺有故障或示值不准确，及时报告，由管理部人员处理。
3电子数显卡尺应避免水等液体物质渗入尺框内，以免损坏电子元件。 关闭电源，使
界面无显示
1.0目的: 确保游标卡尺的正确使用及保养，延长游标卡尺的使用寿命，提高测量的准确度。 2.0适用范围： 适用于游标卡尺的整个使用过程 3.0操作规程（以三丰530型为例）： 3.1游标卡尺结构 主要要包含了主尺、副尺、锁紧螺丝、调节螺丝、铜垫、导向组件。 3.2游标卡尺的四个测量面 3.2.1外卡口：由主尺外卡口与副尺外卡口组成，用于测量外尺寸、孔距等。 3.2.2内卡口：由主尺内卡口与副尺内卡口组成，用于测量内尺寸、孔距等。 3.2.3高度测量面：由主尺与副尺的两个基准端面组成，用于测量高度、段差等。 3.2.4深度测量面：由深度尺与主尺的尾端组成，用于测量深度等。 3.3游标卡尺的读数与精度 3.3.1游标卡尺的读数：先读主尺上主刻度的数值，此数值为整数位值（例：12、36、150等）； 再对副尺上的51个刻度与主尺刻度进行对齐，例：对齐刻度为副尺上刻度数值5与6 之间的第二个刻度，则小数位第一位为0.5（由对齐线副尺刻度左边显示的数值决定），小数位第二位数值为0.04(由对齐线副尺刻度序列号乘以0.02所得)。因而完整的读数为12.54、36.12、150.46等值. 3.3.2游标卡尺的精度:0.02mm 3.4游标卡尺的误差 3.4.1卡尺误差：由卡尺本身的精度造成，主要有对零不准、喇叭口、主副尺配合松动、刻度 值不准等。 3.4.2读数误差：由人为找对齐线不准造成。 3.4.3测量误差：由操作使用不当造成，主要有用力不当、检测点取用不当、测量歪斜等 3.5游标卡尺的使用步骤 3.5.1测量前自我校对卡尺（对零）。 3.5.2选取合适的测量基准点（包括卡尺与实物）。 3.5.3进行取值（应当避免测量误差的产生）。 3.5.4读数。 抄送：□总经理□市场部□工艺技术部□计划部□采购部□生产部□品质部□人力资源部□财务部□文控中心 3.5.5游标卡尺归位（使外卡口对平）。
1. 目的 为了确保通用卡尺处于良好的运行状态，确保其寿命和精密度，防止损坏，特制订此作业说明。 2. 适用范围 适应于公司卡尺（数显卡尺、带表卡尺）管理与校准。 3. 术语和定义 通用卡尺：是用来测量外尺寸和内尺寸、盲孔、阶梯形孔及凹槽等相关尺寸的量具。 4. 职责与权限 量校员：负责按量仪校准计划按时实施校准。 仪器使用人员：按文件规定使用保养。 5. 输入信息 无 6.输出信息 各登记表及内校记录 7. 工作说明 使用要点 卡尺表面应镀层均匀、标尺标记应清晰，表蒙透明清洁，不应有锈蚀、碰伤、毛刺、镀层脱落及明显划痕，无目视可见的断线或粗细不匀等以及影响外观质量的其他缺陷； 卡尺上必须有制造厂名或商标、标志、分度值和出厂编号； 使用中和修理后的卡尺，允许有不影响使用准确度的外观缺陷； 尺框沿尺身移动应手感平稳，不应有阻滞或松动现象，数显应清晰、完整，无黑斑和闪跳现象，各按钮功能稳定、工作可靠； 紧固螺钉的作用应可靠，微动装置的空程，新制造的应不超过1/4转，使用中和修理后的应不超过1/2转； 卡尺在使用前，使用者应先检查卡尺外表有没有明显的变形、缺角、碰伤、生锈、螺丝松动、以及校准合格证的有效期是否失效等异常现象（如有应立即交到仪校员校准排除异常方可使用），其次检查刻度清晰，指 针能正确归零将其归零，不能归零时应作适当调整后方可进行测量。测量前应先把量爪和被测工件表 面的灰尘、油污等擦干净，以免碰伤游标卡尺量爪面和影响测量精度，同时检查各部位的相互作用。 如尺框和微动装置移动是否灵活,如是数显卡尺，应确认数显卡尺电池电量是否充足（当数显数字不完 整应立即更换电池），以及紧固螺钉是否能起作用等。 使用时，要掌握好测量面与工作表面接触时的压力，既不能太大，也不能太小，在测量面与工件快要接触时，有
齿厚游标卡尺的使用方法
齿厚游标卡尺 利用游标原理，以齿高尺定位对齿厚尺两测量爪相对移动分隔的距离进行读数的齿厚测量工具。 测量范围 1m~25m 齿厚游标卡尺使用注意事项 齿厚游标卡尺是比较精密的量具，使用是否合理，不但影响齿厚游标卡尺本身的精度和使用寿命，而且对测量结果的准确性，也有直接影响。必须正确使用齿厚游标卡尺。 1.使用前，认真学习并熟练掌握齿厚游标卡尺的测量、读数方法。 2.搞清楚所用齿厚游标卡尺的量程、精度是否符合被测零件的要求。 3.使用前，检查齿厚游标卡尺应完整无任何损伤，移动尺框时，活动要自如不 应有过松或过紧，更不能有晃动现象。 4.使用前，用纱布将齿厚游标卡尺擦拭干净，合拢测量爪，检查测量爪是否有 漏光、变形等情况。检查尺身和尺框的刻线是否清晰，尺身有无弯曲变形、锈蚀等现象。校验零位、检查各部分作用是否正常。 5.使用齿厚游标卡尺时，要轻拿轻放，不得碰撞或跌落地下。使用时不要用来 测量粗糙、脏污的零件，以免损坏量爪。 6.移动卡尺的尺框和微动装置时，不要忘记松开紧固螺钉4；但也不要松得过 量，以免螺钉脱落丢失。 7.测量时，垂直的量爪应贴紧齿顶，水平卡尺两测量面应贴紧齿廊切向，不得 歪斜，否则会造成测量结果不准。 8.应在足够的光线下读数，两眼的视线与卡尺的刻线表面垂直，以减小读数误 差。如果测量位置不方便读数，可把紧固螺钉拧紧，沿垂直于测量位置的方向轻轻将卡尺取下并读数。 9.测量时，测量力要适当，不允许过分地施加压力，所用压力应使量爪刚好接 触零件表面，否则会使游框摆动，造成测量结果不准。
10.为减小测量误差，适当增加测量次数，并取其平均值。 11.测量温度要适宜，刚加工完的工件由于温度较高不能马上测量，须等工件冷 却至室温后，否则测量误差太大。 12.量具在使用过程中，不要和工具、刀具如锉刀、榔头、车刀和钻头等堆放在 一起，以免碰伤量具。 13.测量结束要把卡尺平放到规定的位置，比如工具箱上或卡尺盒内，不允许把 卡尺放到设备（床头、导轨、刀架）上。不要把卡尺放在磁场附近，例如磨床的磁性工作台上，以免使卡尺感磁。不要把卡尺放在高温热源附近。14.卡尺使用完毕，要擦净并放到卡尺盒内。长时间不用应在卡尺测量面上涂黄 油或凡士林，放干燥、阴凉处储存，注意不要锈蚀或弄脏。 15.卡尺如有异常或意外损伤，及时送计量站检修，不得擅自拆卸检修。 齿厚游标卡尺的使用方法 齿厚游标卡尺(图2-18)是用来测量齿轮（或蜗杆）的弦齿厚和弦齿顶。这种游标卡尺由两互相垂直的主尺组成，因此它就有两个游标。A的尺寸由垂直主尺上的游标调整；B的尺寸由水平主尺上的游标调整。刻线原理和读法与一般游标卡尺相同。 图2-18 齿厚游标卡尺测量齿轮与蜗杆

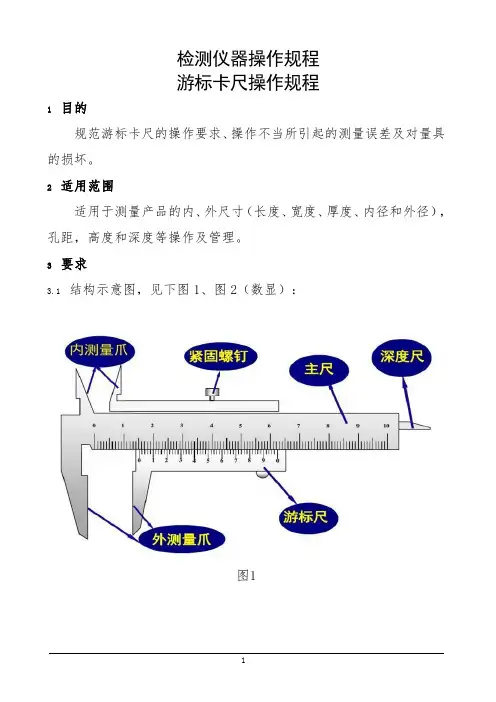

机械式游标卡尺的使用方法 制作人：江老师 1、机械游标卡尺的简介 游标卡尺是精密的长度测量仪器，常见的机械游标卡尺如下图所示。它的量程为0~110mm，分 度值为0.1mm，由内测量爪、外测量爪、紧固螺钉、微调装置、主尺、游标尺、深度尺组成。 0~200mm以下规格的卡尺具有测量外径、内径、深度三种功能：
2、游标卡尺的零位校准： 步骤一：使用前，松开尺框上坚固螺钉，将尺框平稳拉开，用布将测量面、导向面擦干净； 步骤二：检查“零”位：轻推尺框，使卡尺两个量爪测量面合并，观察游标“零”刻线与尺身“零” 刻线应对齐，游标尾刻线与尺身相应刻线应对齐。否则，应送计量室或有关部门调整。 3、游标卡尺的测量方法：（外径） 步骤一：将被测物擦干净，使用时轻拿轻放； 步骤二：松开千分尺的固紧镙钉，校准零位，向后移动外测量爪，使两个外测量爪之间距离略
大于被测物体； 步骤三：一只手拿住游标卡尺的尺架，将待测物置于两个外测量爪之间，另一手向前推动活动外 测量尺，至活动外测量尺与被测物接触为止。 步骤四：读数。 注意：1）测量内孔尺寸时，量爪应在孔的直径方向上测量。 2）测量深度尺寸时，应使深度尺杆与被测工件底面相垂直。 4、游标卡尺的读数： 游标卡尺的读数主要分为三步： 1）看清楚游标卡尺的分度。10分度的精度是0.1mm，20分度的精度是0.05mm，50分度的精度 是0.02mm； 2）为了避免出错，要用毫米而不是厘米做单位； 3）看游标卡尺的零刻度线与主尺的哪条刻度线对准，或比它稍微偏右一点，以此读出毫米的整 数值； 4）再看与主尺刻度线重合的那条游标刻度线的数值n，则小数部分是nX精度，两者相加就是测量值； 深度测量 深度测量深度测量 深度测量 3 / 3 机械式游标卡尺的使用方法 机械式游标卡尺的使用方法机械式游标卡尺的使用方法 机械式游标卡尺的使用方法 5）游标卡尺不需要估读。
操作应用程序 工作原理 游标卡尺是工业中常用的长度测量仪器。它由尺体和光标组成。光标可以在尺体上滑动，如图2.3-1所示。如果从后面看，光标是一个整体。游标尺与尺体之间有弹簧（图中未显示）。弹簧的弹力使游标和尺体紧密闭合。游标卡尺上部有一个固定螺钉，可将光标固定在尺体的任何位置。尺身和游标都有测量爪。槽的宽度和管子的内径可以用内测量爪测量，零件的厚度和管子的外径可以用外测量爪测量。深度计连接到游标卡尺上，以测量凹槽和气缸的深度。主体和光标上有刻度。以精度为0.1mm的游标卡尺为例。尺子上最小的刻度是1毫米。游标尺上有10个相等的小刻度，总长9毫米。每个刻度为0.9mm，比主刻度上最小刻度小0.1mm。当测量钳口接近时，尺体与游标尺的零刻度线对齐。第一条刻度线与第二条刻度线的差值分别为0.1mm和0.2mm。第10刻度线相距1mm，即光标的第10刻度线与主刻度的9mm刻度线完全对齐。当等效钳口之间测量的物体线性度为0.1 mm时，游标卡尺应向右移动0.1 mm。此时，第一条刻度线与尺体上
的1mm刻度线精确对齐。同理，当游标卡尺第五刻度线与尺体5mm刻度线对齐时，表示两测爪之间的宽度为0.5mm，以此类推。当测量长度大于1mm时，从游标“0”刻度线和尺体上读取总毫米数。 手册 用软布擦拭测量爪使其闭合，并检查游标卡尺与秤体零刻度标记是否对齐。对中时可测量：未对中记录零位误差：尺体零刻度线右侧的光标零位线称为正零位误差，尺体零位线左侧称负零位误差（此调整方法符合数字轴规定，原点右侧为正，左侧为负）。测量时，右手持尺，拇指移动光标，左手握住要测量外径（或内径）的物体，将被测物体放在外测量爪上。测量零件尺寸时，卡尺两个测量面连接线应与被测表面垂直，不得有偏差。测量时，轻轻摇动卡尺使其垂直放置，如图2-6所示。否则，如果测量爪的位置不正确，如图2-6所示，测量结果a将大于实际尺寸B。首先打开卡钳的活动测量爪，将测量爪自由夹紧在工件上，然后将零件压在固定件上。测量卡爪，然后移动尺框动量爪，使其接触到受轻微压力的零件。如果卡尺装有微动装置，可以拧紧微动装置上的固
游标卡尺使用说明书 游标卡尺的结构 游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图2.3-1所示。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片（图中未能画出），利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起，可以测槽和筒的深度。 尺身和游标尺上面都有刻度。以准确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主尺上的最小分度相差0.1毫米。量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1毫米，第二条刻度线相差0.2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐，如图2.3-2。 当量爪间所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米。这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫米的宽度，……，依此类推。 在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。 游标卡尺的使用 用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。

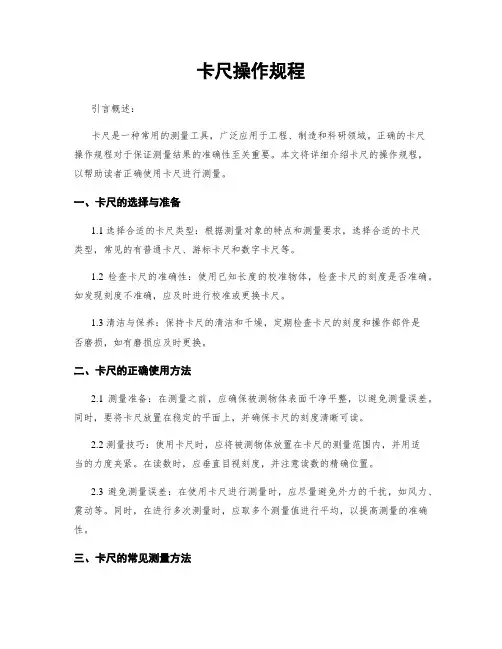

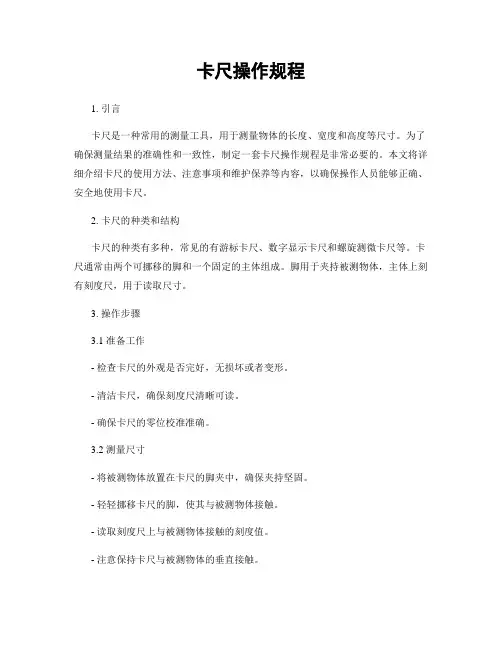

1. 目的 为了使操作者能正确使用卡尺测量工具，减少测量误差确保其读数值能最大限度的反映被测工件真实值，规范使用者操作动作。 2.适用范围 本标准适用于所有卡尺的操作使用及保养。 3.职责 3.1各部门负责本部门卡尺的操作、保养. 3.2品管部负责卡尺的外校申请工作。 3.3供应部负责卡尺的外校工作。 4.操作程序 4.1 游标卡尺的操作程序: 4.1.1使用前先检查卡尺是否完好无损，刻度是否清晰。 4.1.2.用手指轻轻推动游标，使其沿尺子来回移动，手感平稳，不应有阻滞或松动。 4.1.3拧松固螺钉，将游标推到最左边位置，检查游标的主尺“0”刻度线与副尺“0”刻度线是否对齐， 如果以上两零点刻度线不对齐，不能用其作为测量工具，并按规定送外校部门处理。 4.1.4根据实际情况，选择所需的测量方式：外爪、内爪或深度杆。 A)测外径：将被测物放于大卡口之间，并卡住，使产品与卡尺平衡。 B)测内径：将卡尺的小卡刀伸入孔内，拔开卡尺并卡住，使产品与卡尺平衡。 C)测孔深：将卡尺的探针伸入孔内及底，滑动游卡使卡尺尾端与产品口重合。 4.1.5游标卡尺的读数： A）在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。图示33mm。 对齐线 主尺 副尺 B）副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻度线距副尺的格数（“0”条的刻度线除外），将其与刻度间距0.02mm相乘，就得到最后读数的小数部分。图示为0.24mm。 C）将所得到的整数和小数部分相加，就得到总尺寸为33.24mm。
4.1.6将测量数据记录下来，以毫米为单位的，小数后面应保留两位。 4.2数显卡尺的操作程序: 4.2.1左手大拇指轻轻按住“ON/OFF”键，开启数显电子卡尺电源。 4.2.2松开紧固螺丝右手轻轻用力移动尺框，检查显示屏和各按键工作是否正常。 4.2.3右手握住尺身，拇指压住尺框，使测量爪重合。 4.2.4右手大拇指轻轻按住“ZERO”键使显示数值归零，即可进行正常测量；如未归零，不能用其作为 测量工具，并按规定送外校部门处理。 4.2..5查看产品所要求的数值单位，按下mm/inch键选择（毫米/英寸）。 4.2.6左手拿住检测的产品放入卡尺的测量爪内。 4.2.7右手轻轻推动尺框，使测量爪的平面接触到待检产品的点上（力度要适中）。 4.2.8此时读出的值为检测产品的数值。 4.2.9将测量数据记录下来，小数后面应保留两位。 4.2.10使用结束后，将测量爪重合，用左手大拇指轻轻按一下“ON/OFF”键，关闭电子数显卡尺电源。 4.2.11检测完毕将仪器放入盒内并按规定摆放整齐。 5卡尺的保养 5.1测量完成后，将游标推到左边零点刻度线，再拧紧紧固螺钉。 5.2卡尺应轻拿稳放，勿使其甩落、磕碰、受重压、受高温或受冲击，不要使用游标卡尺尖角画线、紧固螺丝螺母等。 5.3避免卡尺受到不洁物的污染，如有沾水或其他污物，应立即用干净抹布轻轻擦净。 5.4主尺滑动的位置须日常加润滑油，保持滑动顺畅。 6校准和鉴定 6.1卡尺由质量技术监督局进行周期鉴定，并出具合格有效的鉴定证书。 6.2送质量技术监督局进行校准与鉴定周期为1年。 7.相关文件 7.1《计量仪器管理程序》
卡尺操作及内校指导书 （ISO9001-2015） 1.0目的 确保产品数据的准确性以及卡尺使用方法的规范性。确保卡尺的准确性及有效性，规范卡尺的校准方法。 2.0适用范围 本公司塑胶产品和模具零件测量的卡尺（含游标卡尺、表盘卡尺、数显卡尺）。 3.0环境条件 温度：20~25°C湿度：≤70% 4.0操作步骤 4.1性能特点: a) 具有测量内径、外径、深度、台阶四种测量功能（见下图），能进行直接测量和比较测量； b) 不锈钢制造，刻线面无光镀铬，激光刻线、线纹清晰、耐磨； c) 测量精度在0.05mm，游标卡尺无复杂的传动装置，比较耐用； d) 无须清零调节，可直接测量读数。 4.2读数方法： a) 尺身分度值为1mm，尺身测量范围依规格而定（150mm、200mm、300mm），游标分度值为0.05mm，表盘指示范围为1mm。 b) 读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0.6毫米（若没有正好对齐的线，则取最
接近对齐的线进行读数）。如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差），读数结果为： L＝整数部分＋小数部分－零误差 判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了 c)如图所示，我们测量的宽度为40.40mm,（见下图）游标刻度“0”已超过了尺身刻度“40mm”,这样就完全可以肯定所测的宽度已超过了40mm,到底超了多少？这时需要去读游标上哪个刻度与尺身上的任意刻度相对。从下图不难看出：只有游标刻度“4”与尺身上的一个刻度相对（即游标尺上读数应为：0.40mm）, 这样我们所测宽度的读数就为“40.40mm”。
深度游标卡尺使用说明书 感谢您对我们的信任,欢迎您选用本公司的产品,本公司将热诚为您服务。为使您更方便、更快捷地使用本产品,请您在使用前认真阅读此说明书,并放于方便位置以备日后查阅。 深度游标卡尺是利用游标原理对深度进行测量的工具。 结构简图 基本参数: 测量范围mm 游标读数值
mm 量爪长(桥长 mm 型式 0 ~ 200 0.02,0.05100 普通、钩型、 针型 0 ~ 300 0.02,0.05100,125,150 普通、钩型 0 ~ 500 0.02,0.05150 普通、钩型 性能特点: * 采用不锈钢或优质碳素钢材料。 * 尺身刻线面无光泽镀铬,激光刻线。 几种不同款式及其应用: 1.普通直杆深度尺(如图2所示。
2.钩型深度尺可用来测量阶梯孔槽的深度和壁厚 (如图3所示。 3.针型深度尺主要用来测量小孔的深度(如图4 所示。 读数方法: 如图5所示,当尺身刻度值为1 mm,游 标读数值为0.02 mm时,如尺身读数是10 mm,游标读数是0.56 mm,测量结果就是: 10.56 mm 注意事项: * 使用前,松开尺框上紧固螺钉,并将尺框 平稳拉开,用布将测量面、导向面擦干净。 * 测量时,尺身与被测工件底面相垂直。 ?使用完毕,要把尺身退回原位,用紧固螺 钉固定住,擦净上油,放到卡尺盒内。 ?不要将卡尺放在磁性物体上。发现卡尺带有磁性,应及时退磁后方可使用。信誉卡(保修单 *本公司产品合格证即信誉卡,保修及服务内容请见信誉卡有关条目。
*本公司致力于追求完美无止境,实际产品和说明书可能略有不同,恕不另行通知,敬请见谅。 靖江量具有限公司
游标卡尺作业指导书 1 目的 为保证本公司使用卡尺的测量准确度,实现量值统一与溯源,规范卡尺的校准程序,特制定本作业指导书。 2 适用范围 本指导书适用于AML内测量范围≤500mm的卡尺。 3 计量标准 经外校合格的量块,外径千分尺及配套装置。 4 校准条件 温度: 22±3oC;相对湿度: 10%RH～70%RH。 5 校准周期 三个月 6 校准过程及方法（参照国标JJG30-2002) 6.1 准备 校准前,先清洁量具,卡尺、量块及千分尺应平衡温度1~2小时。 6.2 外观检查 6.2.1 卡尺表面应镀层均匀,标尺标记应清晰,表蒙透明清洁。不应有锈蚀,碰伤,毛刺,镀层脱落及明显 划痕,无目力可见的断线或粗细不均等影响测量准确性和读数准确性的外观质量其他缺陷。 6.2.2 卡尺上的标识完整:制造商,CMC及序列号等。 6.3 各部分相互作用 6.3.1 尺框在尺身上顺畅地滑动, 无阻碍。 6.3.2 制动螺丝作用可靠。 6.3.3 尺框与尺身配合良好, 无明显间隙。 6.4 内爪的示值误差. 两个外量爪及两个内量爪能很好地并拢, 游标上的第一刻线及最后一刻线均能与尺身上的相应刻线对齐。 放一个10mm的量块在卡尺的外量爪中间, 锁紧制动螺丝,量块可以移动但不会掉下来, 在此时沿着卡尺身方向测量两个内量爪之间的距离,测量三个点, 其中有最大偏差的读数即为测10mm 量块时的误差值,最大误差不超过±0.02mm, 最大与最小值之差为内量爪的平行度,不可以超过下
表规定。 测量范围(mm) 内量爪平行度 0-150 0.015 0-200 0.015 0-300 0.020 6.5 外量爪的示值误差 用外量爪测量量块, 记录卡尺上的示值。 下表列出了外量爪的测量点及允许测量误差: 卡尺类型测量范围(mm) 分度值(mm) 允许误差(mm) 测量点(mm) 数显式0-150 0.01 ±0.02 10 20 51.2 121.5 0-200 ±0.02 20 51.2 121.5 191.8 0-300 ±0.03 51.2 121.5 191.8 243 游标式 表盘式0-150 0.02 ±0.03 10 20 51.2 121.5 0-200 ±0.03 20 51.2 121.5 191.8 0-300 ±0.04 51.2 121.5 191.8 243 0-500 ±0.05 75 150 250 313.3 416.8 468 对于每一测量点,用外卡测量时应使用两个位置,靠内的位置及靠外的位置;用内爪测量时使用中间位置2.(图见下页) 6.6 深度尺校准 深度标尺, 检查20mm处的深度值.将20mm的量块放在一级平台上, 用尺身端部与量块接触, 滑动深度标尺与平台面接触, 卡尺的示值误差不能超过下面中的列出值: 卡尺类型测量范围(mm) 分度值(mm) 允许误差(mm) 数显式0-150 0.01 ±0.02 0-200 ±0.02 0-300 ±0.03 游标式 表盘式0-150 0.02 ±0.03 0-200 ±0.03 0-300 ±0.04 7、结论 校准结果在合格范围内,卡尺为合格,贴上合格标贴并填写校准报告,否则为不合格,不合格根据其实际情况做出维修和报废处理,维修后须再做校准。
游标卡尺操作规范 1.0目的 规范游标卡尺的正确使用方法，保证计量器具测量有效性。 2.0适用范围 适用于机械式游标卡尺的使用。 3.0结构 游标卡尺在结构上的共同特征是都有主尺、游标尺、测量基准面以及便于使用的微动机构和锁紧机构。主尺上有毫米刻度，游标尺上的刻度值有0.1、0.05、0.02、0.01mm四种。 目前型号规格有带表游标卡尺0—150mm、0-200mm，分度值为0.02mm；不带表卡尺0-150mm 分度值0.02mm；数显游标卡尺0-150mm，分度值为0.01mm。 3.0使用方法 3.1校零观察卡尺外观有无影响测量的缺陷，擦净各测量面及导向面，合并两外测量面，使其紧密接触，此时，一、带表卡尺为旋紧尺框制动螺钉，松开表圈制动螺钉，转动表圈使指针指向表盘零位，旋紧表圈制动螺钉，松开尺框制动螺钉，如观察指针仍未指向表盘零位，重复以上步骤。二、数显卡尺为用”ZERO”键清零。 3.2测量图例 外测量（外测量面测量）内测量（内测量面测量）台阶测量（台阶测量面测量）深度测量（深度测量面测量） 3.3读数 带表卡尺由尺身刻度读出整数部分，表盘读出小数部分。数显卡尺直接读数。 4.0误差 4.1由于结构违背阿贝原则引起的误差； 4.2主尺基面与固定量爪测量面垂直度引起的误差； 4.3读数误差； 4.4刻线误差； 4.5对零误差； 4.6测量面平行度和平面度误差； 4.7测力引起的变形误差； 4.8温度变化引起的误差。 5.0注意事项 5.1用测量爪测量工件时，应尽可能将工件放入测量面里端，用测量爪尖部测量将产生过大阿贝误差。 5.2使用前应确保两外测量面紧密接触时，带表卡尺指针指在表盘零位，数显卡尺校零。5.3保持各测量面和其他表面洁净。 5.4保持齿条洁净，不得落入铁屑、粉尘等杂物，以免损伤齿面。 5.5使用中应轻拿轻放，不得有强力冲击，否则将导致卡尺移动不灵活，甚至损坏卡尺。5.6使用后，将卡尺清洁干净并放入包装盒内保存。 5.7未经过管理人员允许不得随意拆卸计量器具。
深度游标卡尺使用方法
深度游标卡尺 深度游标卡尺用于测量凹槽或孔的深度、梯形工件的梯层高度、长度等尺寸，平常被简称为“深度尺”。是一种用游标读数的深度量尺。 深度游标卡尺使用注意事项 深度游标卡尺是比较精密的量具，使用是否合理，不但影响深度游标卡尺本身的精度和使用寿命，而且对测量结果的准确性，也有直接影响。必须正确使用深度游标卡尺。 1.使用前，认真学习并熟练掌握深度游标卡尺的测量、读数方法。 2.搞清楚所用深度游标卡尺的量程、精度是否符合被测零件的要求。 3.使用前，检查深度游标卡尺应完整无任何损伤，移动尺框3时，活动要自如 不应有过松或过紧，更不能有晃动现象。 4.使用前，用纱布将深度游标卡尺擦拭干净，检查尺身4和游标5的刻线是否 清晰，尺身有无弯曲变形、锈蚀等现象。校验零位、检查各部分作用是否正常。 5.使用深度游标卡尺时，要轻拿轻放，不得碰撞或跌落地下。使用时不要用来 测量粗糙的物体，以免过早损坏测量面。 6.移动卡尺的尺框和微动装置时，不要忘记松开紧固螺钉4；但也不要松得过 量，以免螺钉脱落丢失。 7.测量前，应将被测量表面擦干净，以免灰尘、杂质磨损量具。 8.卡尺的测量基座和尺身端面应垂直于被测表面并贴合紧密，不得歪斜，否则 会造成测量结果不准。 9.应在足够的光线下读数，两眼的视线与卡尺的刻线表面垂直，以减小读数误 差。 10.在机床上测量零件时，要等零件完全停稳后进行，否则不但使量具的测量面 过早磨损而失去精度，且会造成事故。 11.测量沟槽深度或当其他基准面是曲线时，测量基座的端面必须放在曲线的 最高点上，测量出的深度尺寸才是工件的实际尺寸，否则会出现测量误差。
质量体系作业指导书 发放标记 游标卡尺检定操作规程 编号： 1目的 对游标卡尺的检定进行规定，使其符合生产使用要求。 2范围 适用于本公司游标卡尺的检定。 3职责 3.1仪表室人员：负责本公司内所有游标卡尺的检定工作，使用人员配合。 4作业流程 4.1游标卡尺检定项目和要求 4.1.1外观 游标卡尺表面应无锈蚀、碰伤或其他缺陷。刻线和数字应清晰、均匀，不应有脱 色现象，游标刻线应刻至斜面下边沿。 4.1.2各部分相互作用 卡尺移动应平稳，不应有阻滞现象。微动装置的空程，新制造的小于1/4转，使 用和修理后小于1/2转。 4.1.3游标刻线面棱边至尺身刻线面的距离。 测量上限≤500mm,其距离小于0.2mm,测量上限>500mm，其距离为0.25mm,检定时 用二级.塞尺检定。 4.1.4测量面的表面粗糙度 用表面粗糙度比较样块以比较法检定,要求外量爪测量面小于0.2um,内量爪测量 面小于0.4um,带深度尺的尺身端面小于0.8um。 4.1.5外量爪测量面的平面度 用平晶检定时,在整个测量面上应呈现任意形状的干涉带,其平面度根据各方位 的间隙情况确定,当所有检定方位上出现的间隙均在中间或两端部位时,取其中 一方位间隙量最大的作为平面度.当其中有的方位中间部位有间隙,而有的两端 部位有间隙,则平面度以中间和两端最大间隙量之和确定.要求用2级平晶或0级 样板直尺,且平面度不超过0.002mm. 4.1.6外量爪两测量面的合并间隙 移动尺框,使两测量爪测量面至手感接触,观察两测量面间的间隙,以光隙法检定,
允许里端出现蓝光, 即间隙小于0.006mm。 4.1.7圆弧内量爪的尺寸和平行度 基本尺寸用外径千分尺沿卡尺内量爪在平行于尺身方向检定,在其他任意方向测 量所得之值于基本尺寸之差,应不超过量爪尺寸偏差的上偏差。平行度在内量爪 距外端2mm处开始在平行于尺身方向测量,以内量爪全长范围内最大与最小尺寸 之差确定.要求尺寸偏差在±0.01mm,平行度应小于0.01mm 4.1.8刀口内量爪的尺寸和平行度 将一块为10mm的3级量块长边夹持于两外测量爪测量面之间,紧固螺钉后,该量 块应能在量爪测量面间滑动而不脱落。尺寸用外径千分尺沿刀口内量爪在平行于 尺身方向检定,尺寸偏差以测得值与量块尺寸之差确定。在其他任意方向测量所 得之值于量块尺寸之差,应不超过量爪尺寸偏差的上偏差。平行度用外径千分尺 沿量爪在平行于尺身方向测量,以刀口内量爪全长范围内最大与最小尺寸之差确 定.要求尺寸偏差在0.005~0.02mm之间(新制造或修理),及-0.01~0.02mm(使用 中),平行度应小于0.01mm。 4.1.9零值误差 移动尺框,使两测量面接触,用目力观察或用放大镜观察.要求零刻线重合度在± 0.005mm,尾刻线重合度±0.01mm。 4.1.10示值误差 用3级或6级量块检定，受检点的分布，对于尺寸范围在300mm内的卡尺，不 少于均匀分布3点，对于尺寸范围大于300mm的卡尺，不少于均匀分布6点， 受检点可适当增加。检定时，每一检点应在量爪的里端和外端两位置检定，量 块工作面长边和卡尺测量面长边应垂直。量块和测量面应能正常滑动，各点示 值误差以该点读数值与量块尺寸之差确定。 示值误差要求：尺寸范围0～300mm，示值误差为0.02mm,300～500mm，示值 误差为±0.04mm，尺寸范围500～700mm，示值误差为±0.05mm， 尺寸范围700～900mm，示值误差为±0.06mm，尺寸范围900～ 1000mm，示值误差为±0.07mm 。 每受检点里端与外端尺寸之差要求：尺寸范围0～200mm，尺寸之差为0.01mm， 尺寸范围200～500mm，尺寸之差为0.02mm，尺寸范围500～1000mm，尺寸之差 为0.04mm。 4.2 检定规则 4.2.1 卡尺要检定合格后才能投入使用。 4.2.2 在使用的卡尺要按照《量值传递及检测设备检定周期及计划》的规定进行检定 和保养。 4.2.3 每次检定要认真填写检定及修理记录，对检定情况进行分析、总结经验，并将
带表卡尺的使用方法
带表卡尺： 带表卡尺，也叫附表卡尺。是通过齿轮条传动系统,将两测量爪相对移动转变为指示表指针的回转运动,并借助尺身刻度和指示表,对两测量爪相对移动所分隔的距离进行读数的一种长度测量工具，比游标卡尺读数更为快捷准确。 指示表的分度值：有0.01、0.02、0.05这三种。指示表指针旋转一周所指示的长度，对分度值0.01的为1mm，对分度值0.02的为2mm，对分度值为0.05的为5mm。带表游标卡尺的测量范围：有0~150、0~200、0~300这三个范围。 性能特点: 1）测量内径、外径、深度、台阶四种测量功能（见下图），能进行直接测量和比较测量； 2）不锈钢制造，刻线面无光镀铬，激光刻线、线纹清晰、耐磨； 3）测量范围在200mm以上的带表卡尺带有微动滚轮，可滚轮微调，便于单手操作。 4）指示表具有防震性能和外圈锁紧装置。
带表卡尺的正确使用方法: 带表卡尺使用方法是否正确，直接影响精度，使用时应遵守下列要求： 1．使用前应将游标卡尺擦干净，然后拉动尺框，沿尺身滑动应灵活、平稳，不得时紧时松或卡住现象。用紧固螺钉固定尺框身读数不应发生变化。 2．检查零位。轻轻推动尺框，使两测量爪的测量面合拢，检查两测量面接触情况，不得有明显漏光现象，并且表盘指针指向“0”，同时，检查尺身与尺框是否在零刻度线对齐。 3．测量时，用手慢慢推动和拉动尺框，使量爪与被测零件表面轻轻接触，然后轻轻晃动游标卡尺，使其接触良好。使用游标卡尺时因没有测力机构，全凭操作者手感掌握，不得用力过大，以免影响测量精度。 4．测量外形尺寸时，应先将游表卡尺活动量爪张开，使工件能自由地放入两量爪之间，然后将固定量爪贴靠在工作表面上,用手移动尺框，使活动量爪紧密贴在工件表面上。注意：1.测量时工件两端面与量爪不得倾斜。2.测量时,不得使用量爪间的距离小于工件尺寸,而强制将量爪卡到零件上。 5．测量内径尺寸时，应将两刀口内量爪分开且距离小于被测尺寸，放入被测孔内后再移动尺框内量爪使其在工件内表面紧密接触，即可以在卡尺进行读数。 注意：游标卡尺测量爪应测在工件两端孔的直径位置处，且不得歪斜。 6．游标卡尺量爪测量面有多种形状。测量时，应根据被测零件的形状正确选用。 如测量长和外形尺寸，则应选用外量爪测量；如测内径，应选用内量爪测量； 如测深度，则应选用深度尺来测量。 7．读数时，带表游标卡尺应水平拿着，使视线正对刻度线表面，然后按读数方法仔细辩认指示位置，以便读出，以免因视线不正，造成读数误差。
带表游标卡尺寸操作规程 1．目的 提供测量员带表卡尺操作之依据。 2．适用范围 适用于所有带表卡尺。 3．定义 无 4．仪器特点 4.1带表卡尺(以下简称表卡)是一种结构较普通，精度较高的量具。由于其读数采用表盘指示的形式,故读数时较为方便快捷准确，高了效率。 4.2带表卡尺的结构形状如下图： 4.3组成：表卡除了一般游标尺的构件外，还增加了表盘齿条齿轮等。5．使用方法： 5.1 使用前，擦净量爪的端面，避免有灰尘、铁屑等影响测量精度。 5.2检查零位是否对准，即当两卡脚测量面接触时，主副尺零线应对齐。 5.3 测量外尺寸时，应先把量爪张开得比被测尺寸稍大。 5.4 测量内尺寸时，应把量爪张开得比被测尺寸小些。 5.5 慢慢推或拉游标卡尺副尺量爪，使它轻轻地接触被测表面。如下图： 指针表盘 滑尺固定螺丝表盘固定螺丝 内侧测定面 断差层测定面 主尺 外侧测定面 (表盘式结构图)
5.6读数方法 5.6.1先读整数：看刻度读取端面左边起主尺上第1条刻线的数值，即为整个读数的整数部份。 5.6.2 读小数：看表盘针所指的位置，和指针对齐的刻线即为小数部份。使用前，擦净量爪的端面，避免有灰尘、铁屑等，影响测量精度。 5.6.3将上面两次读取的数相加，即为所测尺寸。 5.6.4举例说明：最小读数为0.02mm时，量表转1圈为2mm ，如下图本尺16mm，表0.62mm，则实际读数为16.62mm。 6．注意事项： 6.1测量前要校对“0”线； 6.2测量时量爪要轻轻地靠向被测面。接触后推后，推力不能过大，否则整个副尺会斜，而造成测量误差。有微调螺母的，转动螺母的力同样也不能过大。 6.3 测量时，被测面与卡尺应成垂直状态，量爪不能歪斜。且根据被测面的形状选择量爪的适当部位进行测量； 6.4 读数时，应将卡尺持平，朝着亮的方向来读数，眼睛应垂直于表盘，沿着指针的方向读数； 6.5 不要用油石、砂纸等硬物去刮擦量具测量面和刻线部分，清洁卡尺需用干凈的软布；
游标卡尺使用说明书 一、结构简图 二、技术数据 尺身刻度(每格) 1 0~100 副尺刻度(每格) 0.02 深度及台阶示值误差 0~150 ±0.02 0~150 ±0.02 0~100 ±0.02 >150~200 ±0.03 0~150 ±0.02 示值误差 >200~300 ±0.04 内量爪示值误差(10mm 处) 0~200 0~300 ±0.01 三、使用方法 1. 观察卡尺外观应无影响测量的缺陷，擦净各测量面及导向面。移动尺框，使两外测量面至手感接触，看零位是否准确，如不准确，此时旋松副尺上的紧固小螺钉，调节副尺的位置，使其副尺的零位指向尺身的零位，然后再紧固小螺钉。如观察副尺的零位仍未指向尺身的零位，重复以上步骤； 2. 使用卡尺进行测量时，把紧固螺钉松开，然后移动尺框使测量面紧靠工件，此时即可读数；如工件所在位置读数不方便，可将紧固螺钉旋紧，再轻轻取下卡尺后读数。 3. 当测量范围≤150mm 时，使用Ｉ型卡尺进行测量。其可对件进行外尺寸、内尺寸、深度及台阶的测量。测量图如下：
台阶测量深度测量 4.读数方法：尺身的刻度读出整数部分，副尺刻度指向尺身刻度成一条直线时读出小数部分(主尺 每格是1mm，副尺每格是0.02mm)。测量例图如下： 尺身刻度： 32.00 副尺指向尺身的刻度： 0.68 读数： 32.68 四、注意事项 1.保持各测量面和其它表面的清洁； 2.由于深度尺裸露在外面，在使用时若遇齿条内有污物、铁屑等杂物，请用包装盒内毛刷将其清 净； 3.使用中应轻拿轻放，不得有强力冲击，否则将导致卡尺移动不平稳，甚至损坏卡尺； 4.使用后，将卡尺清净、测量面涂油并放入包装盒内贮存；
游标卡尺操作规程 1、目的：明确量器具的使用、维护方法，规范量器具的操作、避免误操作和读数 不正确等错误。 2.特性及适用范围 2.1 测量范围：0-150MM 0-200MM 2.2 测量精度：0.02mm（游标为50分度）。（10分度的为0.1mm, 20分度的为0.05mm） 2.3 构造：该卡尺主要分为两部分：A为主尺，B为可移动的游标。C为外爪（测量长、宽、厚、外径等）、D为内爪（测量内径、内空等），E为紧固螺钉（用于锁紧游标），F为深度杆（测量深度）。 3 操作步骤 3.1 测量前的准备工作： 3.1.1 检查卡尺是否完好无损，刻度是否清晰，松开紧固螺钉后，游标是否正常移 动。 3.1.2调零：拧松紧固螺钉，将游标推到最左边位置，检查游标的“0”刻度线与主 尺“0”刻度线是否对齐。如果以上两零点刻度线不对齐，不能用其作为测量工具，并按规定送本公司实验室校验处理。 3.2 测量时： 3.2.1根据实际情况，选择所需的测量方式：外爪、内爪或深度杆。 3.2.2 以卡尺的外爪、内爪或深度杆卡紧被测物，此时或在拧紧紧固螺钉，将卡尺 与被测物轻轻地脱离分开时，按本规程3.3条读数； 3.3 测量读数的读取： 3.3.1测量读数的一般表达式为：。式中L为测量读数，以毫米为单位，K是游标 的“0”线所在处主尺上的整毫米数，a主尺的最小分度值，n是游标的第n条线与主尺的某一条线对齐（或最靠近），是游标卡尺的精确度。本表达式分为两部分：整数部分 Ka和小数部分。对于公司所使用的闭式无视差游标卡尺，a=1mm， =0.02mm，故以 上表达式简化为：。 3.3.2 整数部分K：根据游标最左端的“0”刻度线所对主尺的位置，在主尺上读出 物体长度以毫米为单位的整数部分K； 3.3.3小数部分0.02n：1毫米以下的小数部分由游标读出，仔细辨认出游标的第n 条线与主尺的某一条线对齐（或最靠近），再与0.02相乘。 3.3.4将整数部分K与小数部分0.02n相加，即为被测物的测量值L。 3.4 测量完成后，将游标标推到左边零点刻度线，再拧紧紧固螺钉。 4 维护保养 4.1 操作时，对于游标卡尺，应轻拿稳放。勿使其甩落、磕碰、受重压、受高温、 或受冲击，不要使用游标卡尺尖角画线、紧固螺丝螺母等。 4.2 避免卡尺受到不洁物的污染。如有沾水或其他污物，应立即用干净抹布轻轻擦 净。 4.3 游标与主尺之间及深度尺与主尺之间滑动位置须日常加润滑油，保持滑动顺畅。 4.4 如发现调零不对齐（见本规程3.1.2条）或游标移动不灵活、刻度不清晰、卡尺破损严重等影响读数的异常现象，应立即停止该游标卡尺的正常使用，并按规定送本公司实验室校验或作其他处理。
一、目的 为规范车间数显卡尺操作方法、及对卡尺的日常保养，特制定本规程。 二、范围 本规程适用于高要求的产品尺寸的检测、检验、分析。 三、职责 质量部负责卡尺的日常保养和维护。 四、作业步骤 1、取工具：从检验台拿过工具盒并取出数显卡尺（检查卡尺表面是否污损或有液体残留，若正常则进入下部操作；若异常则直接报告上级）。 3、移动工具：旋动调节钮调节至尺身顺畅移动；用右手抓取臂，大拇指抵在尺身上（如图）。 4、测前归零：按下电源键，显示屏上会出现数值；向上推紧卡尺使测距为零，此时按下归零键，屏幕显示为0.00。测量前确认数值单位为mm 。若不是，则按单位键进行切换。 单位切换键 电源键 未归零 归零键 调节钮
4、底径口径：左手固定住待测物，右手移动卡尺，直至内爪与待测物三面刚好相切为止并读数（测量时不可用力挤压及不得测量中封处,“十字”对测两次取平均值）。 5、底深：待测物倒置于水平测量台上，以尺端平行接触到杯底，尺条慢慢移动直至接触到杯底并读数（随机测量三个点取平均值）。 6、内径：左手固定待测物，用卡尺外爪伸入杯内慢慢向外移动直至接触杯内沿并读数。外爪不能测量Ф10mm 以内的内孔（“十字”对测两次取平均值）。 三面刚好相切
7、测量完成后将卡尺合拢关闭电源回置工具盒内，并将工具盒放回规定位置方便下次取用。 五、注意事项 1不能将卡尺当作其它工具使用，如当锒头敲击工件，将卡尺的量爪当划线工具等。 2发现卡尺有故障或示值不准确，及时报告，由管理部人员处理。 3电子数显卡尺应避免水等液体物质渗入尺框内，以免损坏电子元件。 关闭电源，使 界面无显示
5 20 25 15 游标卡尺和千分尺专项练习 1.游标卡尺 ⑴10分度的游标卡尺。游标上相邻两个刻度间的距离为，比主尺上相邻两个刻度间距离小。读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米位就读几（不能读某）。其读数准确到。 ⑵20分度的游标卡尺。游标上相邻两个刻度间的距离为，比主尺上相邻两个刻度间距离小。读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘毫米。其读数准确到。 ⑶50分度的游标卡尺。游标上相邻 两个刻度间的距离为0.98mm，比主尺上 相邻两个刻度间距离小0.02mm。这种卡 尺的刻度是特殊的，游标上的刻度值，就 是毫米以下的读数。这种卡尺的读数可以 准确到0.02mm。如右图中被测圆柱体的 直径为2.250cm。 要注意：游标卡尺都是根据刻线对齐 来读数的，所以都不再往下一位估读。 2.螺旋测微器 固定刻度上的最小刻度为（在中线的上侧）；可动刻度每旋转一圈前进（或后退）。在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表。读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。上图中的读数应该是。 3.巩固练习 1.用游标卡尺测量摆球直径。游标位置如右图所示， 可知摆球直径是 mm。 2.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。用它测量一工件的长度，如下左图所示，图示的读数是 mm。 3.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用 此 卡尺来测量工件的直径，如上右图所示。该工件的直径为__________mm。 4.用螺旋测微器测圆柱体直径时，示数如右图，此示数为 mm。 5. 下左图为用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆筒的内径时，卡尺 01234567890 01234567891
