1、程控数字交换机的数字交换网络中，经常采用的两种接线器是时分接线器和
空分接线器。
2、模拟语音信号的数字化要经过抽样、量化、编码三个步骤。
3、时间接线器主要由话音存储器和控制存储器两部分组成。
4、输入工作方式的T接线器的话音存储器是按控制写入、顺序读出方式工作的。
5、输出控制方式工作的S接线器的控制存储器中所存储的是（接通的入线号码）。
6、PCM32系统中，每帧时长为（125）μs。
7、空间接线器完成（复用线之间）的交换。
8、空间接线器主要由电子交叉接点矩阵及控制存储器两部分组成。
9、时间接线器的话音存储器（SM）有顺序写入，控制读出及控制写入，顺序读
出两种工作方式。
10、语音信号的数字化要经过______三个步骤。（ C ）
A.抽样、量化、译码
B.抽样、滤波、编码
C.抽样、量化、编码
D.非均匀量化、滤波、编码
11、时间接线器的输入控制方式是指话音存贮器( D )
A.顺序写入，控制读出
B.顺序写入，顺序读出
C.控制写入，控制读出
D.控制写入，顺序读出
12、时间接线器是完成( B )
A. 不同复用线上同一时隙号间的交换
B. 同一复用线上不同时隙号间的交换
C. 不同复用线上不同时隙号间的交换
D. 同一复用线上相同时隙号间的交换
13、当局间采用数字型线路信令时，第10帧(F10)的TS16传送( D )的线路信令。
A.话路9和话路26
B.话路10和话路26
C.话路9和话路25
D.话路10和话路25
14、时分接线器的输入控制方式是指( A )
A.时分接线器的SM按控制写入，顺序读出方式工作
B.时分接线器的CM按控制写入，顺序读出方式工作
C.时分接线器的SM按顺序写入，控制读出方式工作
D.时分接线器的CM按顺序写入，控制读出方式工作
15、输出控制方式的T接线器在控制存储器中应写入（A）
A.话音时隙的存储单元地址
B.时钟
C.输入时隙号码
D.输出时隙号码
16、控制存储器CM的工作方式为（C）
A.顺入控出
B.顺入顺出
C.控入顺出
D.控入控出
17、交换网络中采用反相法，即两方向通路的内部时隙（ D ）
A.相等
B.任意
C.差一帧
D.差半帧
18、我国No.7信令网的结构可分为（ C ）
A.2级
B.3级
C.4级
D.5级
19、与OSI七层模型结构相应的No.7信令系统结构中，用于实现信令消息处理的是（ C ）
A.第一功能级
B.第二功能级
C.第三功能级
D.第四功能级
20、某T-S-T网络，其HW线的复用度为128，已知A→B的方向占用了内部时隙26，B→A方向占用的时隙为（C）
A.20
B.29
C.90
D.102
21、8×8矩阵的S接线器由______个控制存储器控制。（C）
A.1
B.3
C.8
D.10
22、采用输入控制的T接线器，其话音存储器的工作方式是（ B ）
A. 顺序写入，控制读出
B. 控制写入，顺序读出
C. 控制写入，控制读出
D. 顺序写入，顺序读出
23、在30/32路PCM系统中，第27话路的线路信令在( D )TS16中传送。
A.15帧
B.14帧
C.13帧
D.12帧
24、对一个有N条输入复用线和N条输出复用线的T-S-T数字交换网络，需要配置( B )套的T接线器。
A.N
B.2N
C.N×N
D.N N
25、设每一T的复用度为A，S的交叉矩阵为N×N，此时TST网络控制存储器的数目为（ D ）
A．A+N B．2A
C．2N D．3N
26、在30／32路PCM系统中，第18话路的线路信令在( C )TS16中传送。
A.5帧
B.4帧
C.3帧
D.2帧
画图
1.有一输出控制方式的空间接线器，如图1所示，有8条输入复用线和8条输出复用线，每条复用线有128个时隙，要求在时隙7接通C点，时隙106接通D点，试画出控制存储器，在相应单元填上相应内容；并在输入输出复用线标明对应的话音信息。
2、话音内容为“S”，复用线的复用度为32(0～31)，画出TS8交换到TS24的输入控制方式下的T接线器。
3、画出输出控制T接线器的结构，它共需进行128时隙的交换，现要进行TS35→TS112的
信息交换，试在话音存储器和控制存储器的相应单元填上相应内容。
4、.画出输出控制方式下T接线器的结构图。如果T接线器连接的是一条PCM32系统，请实现输入复用线上的TS8（话音信息为A）交换到输出复用线上的TS26。要求填写相关存储器单元的单元号及内容。
5、画出输入控制方式下的T接线器结构，并填出相关存储器单元号及单元内的内容，以完成如下的时隙交换：输入复用线上的TS8(传话音信息A)交换到输出复用线上的TS12。
分析1、
在下图中，输入侧T单元采用顺序写入、控制读出方式，输出侧T单元采用控制写入、顺序读出方式，CMC1…CMC32采用输入控制方式。填写存储器SMA1、CMA1、CMC32、CMB32、SMB32的相关存储单元的地址或内容，以完成输入侧第1个T单元TS2的话音信息A传送到输出侧第32个T单元的TS15。A至B方向选择内部时隙8，该网络的内部时隙数为512。
答：SMA1 2
CMA1 8 2
CMC32 8 32
CMB32 8 15
SMB32 15
2、如下图所示T-S-T交换网络，有3条输入母线和3条输出母线，每条母线有32时隙。现要进行以下交换:
A→B采用输入母线1 TS2----内部TS7----输出母线3 TS31
问：
1、SMA，SMB，CMA，CMB，CMC各需要多少存储单元？
答：各需要32个存储单元
2、分以下四种情况分别写出在上述个存储器中哪一号单元应填上什么数？
T接线器S接线器T接线器
⑴输出控制输入控制输入控制
⑵输出控制输出控制输入控制
⑶输入控制输入控制输出控制
⑷输入控制输出控制输出控制
例如：⑴输出控制输入控制输入控制
在HW1的SMA的2号单元放A
在HW1的CMA的7号单元放2
在CMC1的7号单元放3
在HW3的SMB的31号单元放A
在HW3的CMB的7号单元放31
按照上述模式作答，分别写出
⑵输出控制输出控制输入控制
答：在HW1的SMA的2号单元放A
在HW1的CMA的7号单元放2
在CMC3的7号单元放1
在HW3的SMB的31号单元放A
在HW3的CMB的7号单元放31
⑶输入控制输入控制输出控制
答：在HW1的SMA的7号单元放A
在HW1的CMA的2号单元放7
在CMC1的7号单元放3
在HW3的SMB的7号单元放A
在HW3的CMB的31号单元放7
⑷输入控制输出控制输出控制分
在HW1的SMA的2号单元放A
在HW1的CMA的7号单元放2
在CMC3的7号单元放1
在HW3的SMB的31号单元放A
在HW3的CMB的7号单元放31
3、A→B内部时隙为TS7，B→A的内部时隙采用半帧法，请计算B→A的内部时隙。
答：B→A的内部时隙为TS23。
3、如下图所示的T-S-T网络中，T接线器的输入HW速率为2Mbps，S接线器的交叉矩阵为4X4；
1、T接线器输入输出HW总线上的时隙数为多少？
2、A用户占用HW0 TS9，B用户占用HW3 TS21，A→B内部时隙为TS5，B→A的内部时隙采用半帧法，请计算B→A的内部时隙，并在图中填写相关内容，以实现A与B之间的双向通信。
答：①（2分）时隙数为
②（3分）B→A的内部时隙为
③(10分)在下图中的？处填写适当的字符。
第三章计算机网络技术基础习题与答案 一、判断题 1.（√）网络节点和链路的几何图形就是网络的拓扑结构，是指网络中网络单元的地理分布和互联关系的几何构型。 2.（×）不同的网络拓扑结构其信道访问技术、网络性能、设备开销等基本相同，适合相同场合。 3.（×）计算机网络的拓扑结构主要是指资源子网的拓扑结构。 4.（√）总线型拓扑结构的网络结构简单、扩展容易，网络中的任何结点的故障都不会造成全网的故障，可靠性较高。 5.（×）星型网络的中心节点是主节点，具有中继交换和数据处理能力，网络结构简单，建网容易，可靠性好。 6.（√）环型网数据传输路径固定，没有路径选择的问题，网络实现简单，适应传输信息量不大的场合，但网络可靠性较差。 7.（√）树状网络是分层结构，适用于分级管理和控制系统，除叶节点及其连线外，任一节点或连线的故障均影响其所在支路网络的正常工作。 8.（√）当网络中各节点连接没有一定规则、地理位置分散，而设计通信线路是主要考虑的因素时，我们通常选用网状网络。 9.（√）总线型拓扑结构分单总线结构和多总线结构，局域网一般采用的是单总线结构。 10.（×）总线型拓扑结构的优点是电缆长度短、可靠性高、故障诊断和隔离容易和实时性强。 11.（×）星型网络拓扑结构集中控制，简单的访问协议，但电缆长度及安装费用高，故障诊断困难、扩展困难，全网工作依赖于中央节点。 12.（√）环型拓扑结构适合于光纤、网络实时性好，但网络扩展配置因难，故障诊断困难，节点故障则引起全网故障。 13.（√）树型拓扑结构易于扩展、故障隔离方便，但对根的依赖性太大，如果根发生故障则全网不能正常工作。 14.（×）网状型拓扑结构是将星型和总线型两种拓扑结构混合起来的一种拓扑结构。 15.（√）网状型拓扑结构的优点是易于扩展、故障的诊断和隔离方便、安装电缆方便。 16.（√）建立计算机网络的根本目的是实现数据通信和资源共享，而通信则是实现所有网络功能的基础和关键。 17.（√）OSI参考模型是一种将异构系统互连的分层结构，提供了控制互连系统交互规则的标准骨架。 18.（×）OSI参考模型定义了一种抽象结构，而并非具体实现的描述，直接的数据传送在传输层。 19.（×）OSI参考模型中，每一层的真正功能是为其下一层提供服务。 20.（√）OSI参考模型中的网络层，是通信子网与用户资源子网之间的接口，是控制通信子网、处理端到端数据传输的最低层。 21.（√）OSI参考模型中的传输层，接收由会话层来的数据，并向高层提供可靠的透明的数据传输，具有差错控制、流量控制及故障恢复功能。 22.（×）OSI参考模型中，数据传送包括语法和语义两个方面的问题，有关语义的处理由表示层负责，有关语法的处理由应用层负责。 23.（×）令牌传递控制法适用星状拓扑网络结构、基带传输。 24.（√）从本质上看，ATM技术是电路交换与分组交换技术相结合的一种高速交换技术。 25.（√）10BASE-T是双绞线以太网，使用两对非屏蔽双绞线，一对线发送数据，一对线接收数据，采用星型拓扑结构。 26.（×）10BASE-T以太网网络中，一根双绞线的长度不能超过100m，任意2个工作站之间最多可以有5台Hub。 27.（×）快速以太网100BASE-T和100VG-AnyLAN，都只能适用于星状拓扑结构网络。 28.（√）千兆以太网支持多种传输介质，包括光纤和双绞线。
课程设计报告 课程设计题目：摘挂机检验原理与设计分析 学号：2 学生姓名：刘 专业：通信工程 班级： 指导教师： 2016年12 月17 日
目录 一、设计的目的与要求·························································· 二、设计目的··································································· 三、设计内容和目的···························································· 四、源代码····································································· 五、结果····································································· 六、心得······································································
一、设计的目的与要求 1、教学目的 综合运用所学过的《现代交换原理》课程知识，进行现代通信网交换技术相关的课题设计研究与分析，掌握现代通信网交换节点所采用的技术，硬件组成及软件设计方法。 2、教学要求 从课程设计的目的出发，在实验室现代程控交换原理实验箱或者计算机上进行现代通信网交换技术相关的课题设计研究与分析。掌握相关课题的工作原理，深入研究相关课题系统组成及程序设计与分析 （1）主题鲜明，思路清晰，原理分析透彻,技术实现方案合理可靠； （2）按照现代交换原理相关研究课题技术的原理及系统组成，完成从理论分析、系统软硬件组成、程序设计，调试及功能分析的全过程。 二、设计目的 摘挂机检测实验用来考查学生对摘挂机检测原理的掌握情况。 三、设计内容和步骤 1、设计原理 设用户在挂机状态时扫描输出为“0”，用户在摘机状态时扫描输出为“1”，摘挂机扫描程序的执行周期为200ms，那么摘机识别，就是在200ms的周期性扫描中找到从“0”到“1”的变化点，挂机识别就是在200ms的周期性扫描中找到从“1”到“0”的变化点，该原理的示意图如下所示：
现代交换技术课程设计报告
目录 一、设计任务书 (1) 二、电路设计框图及系统概述 (4) 三、各单元电路的原理及功能说明 (8) 四、波形仿真过程及结果分析 (11) 五、课程设计心得体会 (13) 六、参考文献 (14) 七、元器件列表 (14)
一、设计任务书 1 研究内容及研究意义 研究内容 现代通信网由三大部分构成，分别是终端设备、传输设备和交换设备，其中交换设备是整个通信网的核心，它的基本功能是实现将连接到交换设备的所有信号进行汇集、转发和分配，从而完成信息的交换。电路交换是在电话网络中使用的一种交换技术，而数字程控交换机是电路交换机的典型代表。本课程设计要求设计一简易数字交换网络，在通信系统原理实验箱的硬件基础上，完成类似PCM系统有关的时隙内容在时间位置上的搬移，即时隙交换。研究意义 现代交换技术理论课上，我们对数字交换网络的基本结构和工作原理等进行了系统学习，在此基础上设计一个数字交换网络实现时隙的交换，不仅可以让我们从实践中加深对交换思想理论的理解，还能让我们对数字电路和元件以及通信原理的有关内容知识进行有效的巩固，达到温故而知新的效果。通过现代交换技术课程设计，我们可以达到理论知识与实践能力的整合与统一，加强对仿真软件的掌握程度，对我们课程理论学习能力以及实验操作水平的提高有着重要的意义，也培养了我们的设计能力和创新意识。 2 设计原理及设计要求 设计原理 在PCM30/32路数字传输系统中，每个样值均编8位码，一帧分为32个时隙，通常用TS0~TS31来表示，其中30个时隙用于30路话音业务。TS0为帧定位时隙，用于接收分路做帧同步用。TS16时隙用于信令信号传输，完成信令的接续。TS1~TS15以及TS17~TS31s时隙用于话音业务，分别对应第1路到第15路和第16路到第30路话音信号。 在通信系统原理实验箱中，信道传输上采用了类似TDM的传输方式、定长组帧、帧定位码和信息格式。实验电路设计了一帧共含有4个时隙，分别用TS0~TS3表示，每个时隙含8比特码，依次为帧同步时隙、话路时隙、开关信号时隙和M序列时隙。四个时隙复合成一个256kbps数据流，在同一信道上传输。 另一方面，数字交换实质上就是把与PCM系统有关的时隙内容在时间位置上进行搬移，因此数字交换也叫时隙交换。时间接线器可以完成同一条母线不同时隙之间的交换，工作方式有输入控制和输出控制方式两种。本课程设计要求设计一个数字交换电路，具体要通过设计数字电路，实现对帧同步时隙的定位检测，并通过控制端控制实现话路时隙、开关时隙和

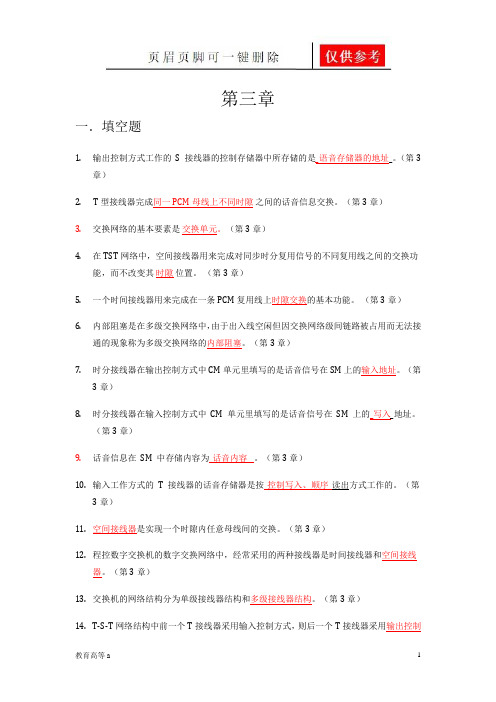

第三章 一．填空题 1.输出控制方式工作的S 接线器的控制存储器中所存储的是_语音存储器的地址_。（第3 章） 2.T型接线器完成同一PCM母线上不同时隙之间的话音信息交换。（第3章） 3.交换网络的基本要素是交换单元。（第3章） 4.在TST网络中，空间接线器用来完成对同步时分复用信号的不同复用线之间的交换功 能，而不改变其时隙位置。（第3章） 5.一个时间接线器用来完成在一条PCM复用线上时隙交换的基本功能。（第3章） 6.内部阻塞是在多级交换网络中，由于出入线空闲但因交换网络级间链路被占用而无法接 通的现象称为多级交换网络的内部阻塞。（第3章） 7.时分接线器在输出控制方式中CM单元里填写的是话音信号在SM上的输入地址。（第 3章） 8.时分接线器在输入控制方式中CM 单元里填写的是话音信号在SM 上的_写入_地址。 （第3章） 9.话音信息在SM 中存储内容为_话音内容__。（第3章） 10.输入工作方式的T 接线器的话音存储器是按_控制写入、顺序_读出方式工作的。（第 3章） 11.空间接线器是实现一个时隙内任意母线间的交换。（第3章） 12.程控数字交换机的数字交换网络中，经常采用的两种接线器是时间接线器和空间接线 器。（第3章） 13.交换机的网络结构分为单级接线器结构和多级接线器结构。（第3章） 14.T-S-T网络结构中前一个T接线器采用输入控制方式，则后一个T接线器采用输出控制 方式。（第3章）
