步进电机驱动的设计、选型实战经验总结
步进电机是一种作为控制用的特种电机，它的旋转是以固定的角度（称为步距角）一步一步运行的，其特点是没有积累误差（精度为100%），所以广泛应用于各种开环控制。步进电机的运行要有一电子装置进行驱动，这种装置就是步进电机驱动器，它是把控制系统发出的脉冲信号转化为步进电机的角位移，或者说，控制系统每发一个脉冲信号，通过驱动器就使步进电机旋转一步距角。所以步进电机的转速与脉冲信号的频率成正比。所以，控制步进脉冲信号的频率，可以对电机精确调速;控制步进脉冲的个数，可以对电机精确定位目的。步进电机通过细分驱动器的驱动，其步距角变小了，如驱动器工作在10细分状态时，其步距角只为电机固有步距角的十分之一，也就是说，当驱动器工作在不细分的整步状态时，控制系统每发一个步进脉冲，电机转动1.8;而用细分驱动器工作在10细分状态时，电机只转动了0.18，这就是细分的基本概念。细分功能完全是由驱动器靠精确控制电机的相电流所产生，与电机无关。
驱动器细分后的主要优点为：完全消除了电机的低频振荡。低频振荡是步进电机（尤其是反应式电机）的固有特性，而细分是消除它的唯一途径，如果您的步进电机有时要在共振区工作（如走圆弧），选择细分驱动器是唯一的选择。提高了电机的输出转矩。尤其是对三相反应式电机，其力矩比不细分时提高约30-40%。提高了电机的分辨率。由于减小了步距角、提高了步距的均匀度，提高电机的分辨率是不言而喻的。
以上是步进电机的基本原理，接下来，针对步进电机驱动的设计、选型实战经验进行总结：选择保持转矩（HOLDINGTORQUE）
保持转矩也叫静力矩，是指步进电机通电但没有转动时，定子锁住转子的力矩。由于步进电机低速运转时的力矩接近保持转矩，而步进电机的力矩随着速度的增大而快速衰减，输出功率也随速度的增大而变化，所以说保持转矩是衡量步进电机负载能力最重要的参数之一。比如，一般不加说明地讲到1N.m的步进电机，可以理解为保持转矩是1N.m。
选择相数
两相步进电机成本低，步距角最少1.8度，低速时的震动较大，高速时力矩下降快，适用
如何选择合适的步进电机 1. 负载分类： （1）Tf力矩负载： Tf = G·r G 重物重量 r 半径 （2）TJ惯性负载： J = M（R12+R22）/ 32 （Kg·cm） M：质量 R1：外径 R2：内径 TJ = J·dw/dt dw/dt 为角加速度 2.力矩曲线图的说明 力矩曲线图是步进电机输出特性的重要表现，以下是我们对其中关键词语的解释。
说明： 1. 工作频率点：表示步进电机在该点的转速值。单位：Hz n=Θ*Hz / （360*D） n 转/秒 Hz 该点的频率值 D 电路的细分值， Θ步进电机的步距角 例：1.8步进电机，在1/2细分驱动的情况下（即每步0.9）500Hz 时，其速度是 1.25转/秒 2. 起动区域：步进电机可以直接起动或停止的区域。 3. 运行区域：在这个区域里，电机不能直接运行，必须先要在起动区域内起动，然后通过加速的方式，才能到达该工作区域内。同样，在该区域内，电机也不能直接制动，否则就会造成失步，必须通过减速的方式到起动区域内，在进行制动。 4. 最大起动频率点：步进电机在空载情况下，最大的直接起动速度点。 5. 最大运行频率点：步进电机在空载情况下，可以达到的最大的运行速度点。 6. 起动力矩：步进电机在特定的工作频率点下，直接起动可带动的最大力矩负载值。 7. 运行力矩：步进电机在特定的工作频率点下，运行中可带动的最大力矩负载值。由于运动惯性的原因，所以，运行力矩要比起动力矩大。 3 加速和减速运动的控制 当一个系统的工作频率点在力矩曲线图的运行区域内时，如何在最短的时间内加速，减速就成了关键。如下图示，步进电机的动态力矩特性一般在低速时为水平直线状，在高速时，由于电感的影响，很快下滑。
设计题目：基于单片机的步进电机控制系统设计 设计目的： 综合运用所学的《单片机原理及应用》的理论知识，通过实践加强对所学知识的理解，具备设计单片机应用设计系统的能力。以单片机为核心设计一个步进电机控制系统，要求能够通过键盘设置步进电机的正转和反转，加速和减速。并在LED 数码管显示器上显示步进电机转速。通过了解系统的软硬件构成及其特点，详细掌握怎样通过单片机控制其输出来控制步进电机的运转，并对应地在数码管上显示出来，更加系统的了解步进电机的组成，工作原理，控制方法。 设计要求： 【1】进行方案论证，说明步进电机控制系统的工作原理 【2】设计控制系统所需的硬件电路，给出电路原理图和元器件清单。 【3】给出软件流程图并编写程序源代码。 【4】完成系统的调试，给出调试结果并分析。 【5】了解单片机的内部结构，组成，学习单片机的工作原理以及内部工作状态，并熟悉在不同时刻，单片机的输入输出情况 【6】了解步进电机的分类和用途，掌握步进电机的内部结构以及工作原理，并学习单片机简单控制步进电机的正转和反转，加速和减速 【7】使用keil和proteus等软件进行系统的仿真，并在开发板硬件上实现。锻炼自己的编程，调试能力。 设计条件： 步进电机的工作原理 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件步进电机。在非超载的情况下，电机的转速，停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号时，它就驱动步进电机按设定的方向转动一个固定的角度。称为“步距角”。它的旋转是以固定的角度一步一步运行的，可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的，同时也可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。 电机的位置和速度与导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定
步进电机选型表中有部分参数需要计算来得到。但是实际计算中许多情况我们都无法得到确切的机械参数，因此，这里只给出比较简单的计算方法。 ◎驱动模式的选择 驱动模式是指如何将传送装置的运动转换为步进电机的旋转。 下图所示的驱动模式包括了电机的加/减速时间，驱动和定位时间，电机的选型基于模式图。 ●必要脉冲数的计算 必要脉冲数是指传动装置将物体从起始位置传送到目标位置所需要提供给步进电机的脉冲数。必要脉冲数按下面公式计算： 必要脉冲数＝ 物体移动的距离 距离电机旋转一周移动的距离× 360 o 步进角 ●驱动脉冲速度的计算 驱动脉冲速度是指在设定的定位时间中电机旋转过一定角度所需要的脉冲数。 驱动脉冲数可以根据必要脉冲数、定位时间和加/减速时间计算得出。 （1）自启动运行方式 自启动运行方式是指在驱动电机旋转和停止时不经过加速、减速阶段，而直接以驱动脉冲速度启动和停止的运行方式。 自启动运行方式通常在转速较低的时候使用。同时，因为在启动/停止时存在一个突然的速度变化，所以这种方式需要较大的加/减速力矩。 自启动运行方式的驱动脉冲速度计算方法如下： 驱动脉冲速度[Hz]= 必要脉冲数[脉冲] 定位时间[秒]
（2）加/减速运行方式 加//减速运行方式是指电机首先以一个较低的速度启动，经过一个加速过程后达到正常的驱动脉冲速度，运行一段时间之后再经过一个减速过程后电机停止的运行方式。其定位时间包括加速时间、减速时间和以驱动脉冲速度运行的时间。 加/减速时间需要根据传送距离、速度和定位时间来计算。在加/减速运行方式中，因为速度变化较小， 所以需要的力矩要比自启动方式下的力矩小。加/减速运行方式下的驱动脉冲速度计算方法如下： 必要脉冲数－启动脉冲数[Hz]×加/减速时间[秒] 驱动脉冲速度[Hz]= 定位时间[秒]－加/减速时间[秒] ◎电机力矩的简单计算示例 必要的电机力矩＝（负载力矩+加/减速力矩）×安全系数 ●负载力矩的计算（T L） 负载力矩是指传送装置上与负载接触部分所受到的摩擦力矩。步进电机驱动过程中始终需要此力矩。负载力矩根据传动装置和物体的重量的不同而不同。许多情况下我们无法得到精确的系统参数，所以下面只给出了简单的计算方法。 负载力矩可以根据下面的图表和公式来计算。 （1）滚轴丝杆驱动
北华航天工业学院 课程设计报告（论文） 课程名称：微机控制技术课程设计 设计课题：步进电机的控制系统 专业班级： 学生姓名： 指导教师： 设计时间：2013年06月11日
北华航天工业学院电子工程系 微机控制技术课程设计任务书 姓名：专业：班级： 指导教师：职称：教授时间：2013.6.11 课程设计题目：步进电机的控制系统 设计步进电机单片机控制系统，其功能如下： 1．具有对步进电机的启停、正反转、加减速控制； 2．控制按钮分别为正转、反转、加速、减速、以及停止键； 3．能够通过三位LED数码管（或液晶显示器）显示当前的转动速度，并且由两只不同颜色的发光二极管分别指示正转和反转，因此可以清楚的显示当前转动方向和转速； 4．要求每组选择的步进电机控制字不同； 5．用单片机做控制微机； 应用软件：keil protues 成果验收形式： 1.课程设计的仿真结果 2.课程设计的报告书 参考文献： 【1】张家生. 电机原理与拖动基础【M】. 北京：北京邮电大学出版社，2006. 【2】马淑华，王凤文，张美金. 单片机原理与接口技术【M】.北京：北京邮电大学出版社，2007. 【3】顾德英，张健，马淑华.计算机控制技术【M】. 北京：北京邮电大学出版社，2006. 【4】张靖武，周灵彬. 单片机系统的PROTEUS设计与仿真【M】. 北京：电子工业出版社，2007 第16周 时间 安排 指导教师教研室主任： 2013年06 月11日
内容摘要 步进电机是一种进行精确步进运动的机电执行元件，它广泛应用于工业机械的数字控制，为使系统的可靠性、通用性、可维护性以及性价比最优，根据控制系统功能要求及步进电机应用环境，确定了设计系统硬件和软件的功能划分，从而实现了基于8051单片机的四相步进电机的开环控制系统。控制系统通过单片机存储器、I/O接口、中断、键盘、LED显示器的扩展、步进电机的环形分频器、驱动及保护电路、人机接口电路、中断系统及复位电路、单电压驱动电路等的设计，实现了四相步进电机的正反转，急停等功能。为实现单片机控制步进电机系统在数控机床上的应用，系统设计了两个外部中断，以实现步进电机在某段时间内的反复正反转功能，也即数控机床的刀架自动进给运动，随着单片机技术的不断发展，单片机在日用电子产品中的应用越来越广泛，自六十年代初期以来，步进电机的应用得到很大的提高。 关键词：步进电机单片机数码管显示
步进电机的计算与选型 对于步进电动机的计算与选型，通常可以按照以下几个步骤： 1) 根据机械系统结构，求得加在步进电动机转轴上的总转动惯量eq J ; 2) 计算不同工况下加在步进电动机转轴上的等效负载转矩eq T ； 3) 取其中最大的等效负载转矩，作为确定步进电动机最大静转矩的依据； 4) 根据运行矩频特性、起动惯频特性等，对初选的步进电动机进行校核。 1. 步进电动机转轴上的总转动惯量eq J 的计算 加在步进电动机转轴上的总转动惯量eq J 是进给伺服系统的主要参数之一，它对选择电动机具有重要意义。eq J 主要包括电动机转子的转动惯量、减速装置与滚珠丝杠以及移动部件等折算到电动机转轴上的转动惯量等。 2. 步进电动机转轴上的等效负载转矩eq T 的计算 步进电动机转轴所承受的负载转矩在不同的工况下是不同的。通常考虑两种情况：一种情况是快速空载起动（工作负载为0），另一种情况是承受最大工作负载。 （1）快速空载起动时电动机转轴所承受的负载转矩eq1T eq1amax f 0T =T +T +T (4-8) 式中 amax T ——快速空载起动时折算到电动机转轴上的最大加速转矩，单位为N ·m ； f T ——移动部件运动时折算到电动机转轴上的摩擦转矩，单位N ·m ； 0T ——滚珠丝杠预紧后折算到电动机转轴上的附加摩擦转矩，单位为N ·m 。 具体计算过程如下： 1）快速空载起动时折算到电动机转轴上的最大加速转矩： amax eq 2T =J =60eq m a J n t πε （4-9） 式中 eq J ——步进电动机转轴上的总转动惯量，单位为2kg m ?； ε——电动机转轴的角加速度，单位为2/rad s ； m n ——电动机的转速，单位r/min ； a t ——电动机加速所用时间，单位为s ，一般在0.3~1s 之间选取。 2）移动部件运动时折算到电动机转轴上的摩擦转矩： f T =2F i πη摩h P （4-10）
机器人课程设计报告范例
**学校 机器人课程设计名称 院系电子信息工程系 班级10电气3 姓名谢士强 学号107301336 指导教师宋佳
目录 第一章绪论 (2) 1.1课程设计任务背景 (2) 1.2课程设计的要求 (2) 第二章硬件设计 (3) 2.1 结构设计 (3) 2.2电机驱动 (4) 2.3 传感器 (5) 2.3.1光强传感器 (5) 2.3.2光强传感器原理 (6) 2.4硬件搭建 (7) 第三章软件设计 (8) 3.1 步态设计 (8) 3.1.1步态分析： (8) 3.1.2程序逻辑图： (9) 3.2 用NorthStar设计的程序 (10) 第四章总结 (12) 第五章参考文献 (13)
第一章绪论 1.1课程设计任务背景 机器人由机械部分、传感部分、控制部分三大部分组成．这三大部分可分成驱动系统、机械结构系统、感受系统、机器人一环境交互系统、人机交互系统、控制系统六个子系统现在机器人普遍用于工业自动化领域，如汽车制造，医疗领域，如远程协助机器人，微纳米机器人，军事领域，如单兵机器人，拆弹机器人，小型侦查机器人（也属于无人机吧），美国大狗这样的多用途负重机器人，科研勘探领域，如水下勘探机器人，地震废墟等的用于搜查的机器人，煤矿利用的机器人。如今机器人发展的特点可概括为：横向上，应用面越来越宽。由95%的工业应用扩展到更多领域的非工业应用。像做手术、采摘水果、剪枝、巷道掘进、侦查、排雷，还有空间机器人、潜海机器人。机器人应用无限制，只要能想到的，就可以去创造实现；纵向上，机器人的种类会越来越多，像进入人体的微型机器人，已成为一个新方向，可以小到像一个米粒般大小；机器人智能化得到加强，机器人会更加聪明 1.2课程设计的要求 设计一个机器人系统，该机器人可以是轮式、足式、车型、人型，也可 以是仿其他生物的，但该机器人应具备的基本功能为：能够灵活行进，能感知光源、转向光源并跟踪光源；另外还应具备一项其他功能，该功能可自选（如亮灯、按钮启动、红外接近停止等）。 具体要求如下： 1、根据功能要求进行机械构型设计，并用实训套件搭建实物。 2、基于实训套件选定满足功能要求的传感器； 3、设计追光策略及运动步态； 4、用NorthStar设计完整的机器人追光程序；
步进电机工作原理、驱动控制系统与选型 一、感应子式步进电机工作原理 （一）反应式步进电机原理 由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。 1、结构： 电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1）下面是定转子的展开图： 2、旋转： 如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。 如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。 如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。 如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て。 这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A 相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，
电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。 由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定。 不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC－C-CA-A这种导电状态，这样将原来每步1/3て改变为1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。 不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m,2/m……(m-1)/m,1。并且导电按一定的相序电机就能正反转被控制——这是步进电机旋转的物理条件。只要符合这一条件我们理论上可以制造任何相的步进电机，出于成本等多方面考虑，市场上一般以二、三、四、五相为多。 3、力矩： 电机一旦通电，在定转子间将产生磁场（磁通量Ф）当转子与定子错开一定角度产生力 F与（dФ/dθ）成正比 其磁通量Ф=Br*S ；Br为磁密；S为导磁面积； F与L*D*Br成正比；L为铁芯有效长度；D为转子直径；Br=N·I/RN·I为励磁绕阻安匝数（电流乘匝数）R为磁阻。 力矩=力*半径力矩与电机有效体积*安匝数*磁密成正比（只考虑线性状态） 因此，电机有效体积越大，励磁安匝数越大，定转子间气隙越小，电机力矩越大，反之亦然。 （二）感应子式步进电机
步进电机的种类和特点 步进电机在构造上有三种主要类型：反应式(Variable Reluctance，VR)、永磁式(Permanent Magnet,PM)和混合式(Hybrid Stepping,HS)。 * 反应式 定子上有绕组、转子由软磁材料组成。结构简单、成本低、步距角小，可达1.2°、但动态性能差、效率低、发热大，可靠性难保证。 * 永磁式 永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大(一般为7.5°或15°)。 * 混合式 混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。其特点是输出力矩大、动态性能好，步距角小，但结构复杂、成本相对较高。 按定子上绕组来分，共有二相、三相和五相等系列。最受欢迎的是两相混合式步进电机，约占97%以上的市场份额，其原因是性价比高，配上细分驱动器后效果良好。该种电机的基本步距角为1.8°/步，配上半步驱动器后，步距角减少为0.9°，配上细分驱动器后其步距角可细分达256倍 (0.007°/微步)。由于摩擦力和制造精度等原因，实际控制精度略低。同一步进电机可配不同细分的驱动器以改变 精度和效果。 雷赛步进电机系列 雷赛两相、三相混合式步进电机，采用优质冷轧钢片和耐高温永磁体制造，产品规格涵盖35-130范围。具有温升低、可靠性高的特点，由于其具有良好的内部阻尼特性，因而运行平稳，无明显震荡区。可满足不同行业、不同环境下的使用需求。 雷赛采用专利技术研发的三相步进电机驱动系统，更好地解决了传统步进电机低速爬行、有共振区、噪音大、高速扭矩小、起动频率低和驱动器可靠性差等缺点，具有交流伺服电机的某些运行特性，其运行效果可与进口产品相媲美。 两相步进电机命名规则 <> 上例表示机座号为57mm,两相混合式,步距角为1.8度,扭矩0.9Nm，设计序号01，单边出轴的电机。 三相步进电机命名规则 <> 上例表示机座号为57mm,三相混合式,步距角为1.8度,扭矩0.9Nm，设计序号01，单边出轴的电机。
单片机实验 课程名称：步进电机表实验 授课班级：2010级自动化三班 任课教师：文远熔 计划学时：32学时 实验组员：张藤耀赵福亮王聪慧 秦菱蔚梁钦郑欢
目录 摘要………………………………………………………………………… 第一章概述…………………………………………………………………………………………. 1.1实验目的………………………………………………………………………… 1.2实验要求………………………………………………………………………… 1.3步进电机的介绍…………………………………………………………………… 1.4 研究思路………………………………………………………………………… 第二章硬件设计………………………………………………………….. 2.1 51单片机介绍…………………………………………………………………… 2.2 UIN2003A…………………………………………………………………………… 2.3 ZLG7290…………………………………………………………………………… 2.3.1 7290工作原理………………………………………………………………… 2.3.2 7290引脚图…………………………………………………………………… 第三章相关图像………………………………………………………………. 3.1 总电路图……………………………………………………………………… 3.2 7290控制数码管……………………………………………………………………… 3.3 程序流程图………………………………………………………………………… 3.3.1 控制框图………………………………………………………………………… 3.3.2 流程图………………………………………………………………………… 第四章调试………………………………………………………………………第五章心得体会…………………………………………………………………附录【一】系统程序……………………………………………………………附录【二】参考文献…………………………………………………………….
以下是中国步进电机网对步进电机驱动系统所做的较为完整的表述： 1、系统常识： 步进电机和步进电机驱动器构成步进电机驱动系统。步进电机驱动系统的性能，不但取决于步进电机自身的性能，也取决于步进电机驱动器的优劣。对步进电机驱动器的研究几乎是与步进电机的研究同步进行的。 2、系统概述： 步进电机是一种将电脉冲转化为角位移的执行元件。当步进电机驱动器接收到一个脉冲信号（来自控制器），它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它 的旋转是以固定的角度一步一步运行的。 3、系统控制： 步进电机不能直接接到直流或交流电源上工作，必须使用专用的驱动电源（步进电机驱动器）。控制器（脉冲信号发生器）可以通过控制脉冲的个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。 4、用途： 步进电机是一种控制用的特种电机，作为执行元件，是机电一体化的关键产品之一，随着微电子和计算机技术的发展（步进电机驱动器性能提高），步进电机的需求量与日俱增。步进电机在运行中精度没有积累误差的特点，使其广泛应用于各种自动化控制系统，特别是开环控制系统。 5、步进电机按结构分类： 步进电机也叫脉冲电机，包括反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）等。 （1）反应式步进电机： 也叫感应式、磁滞式或磁阻式步进电机。其定子和转子均由软磁材料制成，定子上均匀分布的大磁极上装有多相励磁绕组，定、转子周边均匀分布小齿和槽，通电后利用磁导的变化产生转矩。一般为三、四、五、六相；可实现大转矩输出（消耗功率较大，电流最高可达20A，驱动电压较高）；步距角小（最小可做到六分之一度）；断电时无定位转矩；电机内阻尼较小，单步运行（指脉冲频率很低时）震荡时间较长；启动和运行频率较高。 （2）永磁式步进电机： 通常电机转子由永磁材料制成，软磁材料制成的定子上有多相励磁绕组，定、转子周边没有小齿和槽，通电后利用永磁体与定子电流磁场相互作用产生转矩。一般为两相或四相；输出转矩小（消耗功率较小，电流一般小于2A，驱动电压12V）；步距角大（例如7.5度、15度、22.5度等）；断电时具有一定的保持转矩；启动和运行频率较低。 （3）混合式步进电机： 也叫永磁反应式、永磁感应式步进电机，混合了永磁式和反应式的优点。其定子和四相反应式步进电机没有区别（但同一相的两个磁极相对，且两个磁极上绕组产生的N、S极性必须相同），转子结构较为复杂（转子内部为圆柱形永磁铁，两端外套软磁材料，周边有小齿和槽）。一般为两相或四相；须供给正负脉冲信号；输出转矩较永磁式大（消耗功率相对较小）；步距角较永磁式小（一般为1.8度）；断电时无定位转矩；启动和运行频率较高；是目前发展较快的一种步进电机。 6、步进电机按工作方式分类：可分为功率式和伺服式两种。 （1）功率式：输出转矩较大，能直接带动较大负载（一般使用反应式、混合式步进电机）。（2）伺服式：输出转矩较小，只能带动较小负载（一般使用永磁式、混合式步进电机）。 7、步进电机的选择： （1）首先选择类型，其次是具体的品种与型号。
科技大学 课程设计报告 学生：学号： 专业班级： 课程名称： 学年学期：2 0 —2 0 学年第学期 指导教师： 20 年月
课程设计成绩评定表
目录 一、设计题目………………………………………………………………. 二、设计目的………………………………………………………………. 三、设计原理及方案……………………………………………………….
四、实现方法………………………………………………………………. 五、实施结果………………………………………………………………. 六、改进意见及建议………………………………………………………. 七、设计体会………………………………………………………………. 、 一、设计题目 编程实现步进电机的控制 二、设计目的 1.了解步进电机控制的基本原理 2.掌握控制步进电机转动的编程方法 3.了解8086控制外部设备的常用电路 4.掌握8255的使用方法 三、设计原理及方案 3.1设计原理 步进电机驱动原理是通过对每相线圈中的电流的顺序切换（实验中的步进电机有四相线圈，每次有二相线圈有电流，有电流的相顺序变化），来使电机作步进式旋转。驱动电路由脉冲信号来控制，所以调节脉冲信号的频率便可改变步进电机的转速。 利用8255对四相步进电机进行控制。当对步进电机施加一系列连续不断的控制脉冲时，它可以连续不断地转动。每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过一定的角度（一个步距角）。当通电状态的改变完成一个循环时，转子转过一个齿距。四相步进电机可以在不同的通电方式下运行，常见的通电方式有单（单相绕组通电）四拍（A-B-C-D-A…），双（双相绕组通电）四拍（AB-BC-CD-DA-AB…），八拍（A-AB-B-BC-C-CD-D-DA-A…）等。 通过编程对8255的输出进行控制，使输出按照相序表给驱动电路供电，则步进电机的输入
1、选择保持转矩 保持转矩也叫静力矩，是指步进电机通电但没有转动时，定子锁住转子的力矩。由于步进电机低速运转时的力矩接近保持转矩，而步进电机的力矩随着速度的增大而快速衰减，输出功率也随速度的增大而变化，所以说保持转矩是衡量步进电机负载能力最重要的参数之一。比如，一般不加说明地讲到1N.m的步进电机，可以理解为保持转矩是1N.m。 2、选择相数 两相步进电机成本低，步距角最少1.8 度，低速时的震动较大，高速时力矩下降快，适用于高速且对精度和平稳性要求不高的场合;三相步进电机步距角最少1.5度，振动比两相步进电机小，低速性能好于两相步进电机，最高速度比两相步进电机高百分之30至50，适用于高速且对精度和平稳性要求较高的场合;5相步进电机步距角更小，低速性能好于3相步进电机，但成本偏高，适用于中低速段且对精度和平稳性要求较高的场合。 步电机系统解决方案
3、选择步进电机 应遵循先选电机后选驱动器原则，先明确负载特性，再通过比较 不同型号步进电机的静力矩和矩频曲线，找到与负载特性最匹配的步进电机;精度要求高时，应采用机械减速装置，以使电机工作在效率最高、噪音最低的状态;避免使电机工作在振动区，如若必须则通过改变电压、电流或增加阻尼的方法解决;电源电压方面，建议57电机采用直流24V-36V、86电机采用直流46V、110电机采用高于直流80V;大转动惯量负载应选择机座号较大的电机;大惯量负载、工作转速较高时，电机而应采用逐渐升频提速，以防止电机失步、减少噪音、提高停转时的定位精度;鉴于步进电机力矩一般在40Nm以下，超出此力矩范围，且运转速度大于1000RPM时，即应考虑选择伺服电机，一般交流伺服电机可正常运转于3000RPM，直流伺服电机可可正常运转于10000RPM。 4、选择驱动器和细分数 最好不选择整步状态，因为整步状态时振动较大;尽量选择小电 流、大电感、低电压的驱动器;配用大于工作电流的驱动器、在需要 步电机系统解决方案
步进电机选择的详细 计算过程
1，如何正确选择伺服电机和步进电机？ 主要视具体应用情况而定，简单地说要确定：负载的性质（如水平还是垂直负载等），转矩、惯量、转速、精度、加减速等要求，上位控制要求（如对端口界面和通讯方面的要求），主要控制方式是位置、转矩还是速度方式。供电电源是直流还是交流电源，或电池供电，电压范围。据此以确定电机和配用驱动器或控制器的型号。 2，选择步进电机还是伺服电机系统？ 其实，选择什么样的电机应根据具体应用情况而定，各有其特点。请见下表，自然明白。 步进电机系统伺服电机系统 力矩范围中小力矩（一般在20Nm以下）小中大，全范围 速度范围低（一般在2000RPM以下，大力矩电机小于1000RPM）高（可达5000RPM）,直流伺服电机更可达1~2万转/分 控制方式主要是位置控制多样化智能化的控制方式，位置/转速/转矩方式平滑性低速时有振动（但用细分型驱动器则可明显改善）好，运行平滑 精度一般较低，细分型驱动时较高高（具体要看反馈装置的分辨率） 矩频特性高速时，力矩下降快力矩特性好，特性较硬 过载特性过载时会失步可3~10倍过载（短时） 反馈方式大多数为开环控制，也可接编码器，防止失步闭环方式，编码器反馈 编码器类型 - 光电型旋转编码器（增量型/绝对值型），旋转变压器型 响应速度一般快 耐振动好一般（旋转变压器型可耐振动）
温升运行温度高一般 维护性基本可以免维护较好 价格低高 3，如何配用步进电机驱动器？ 根据电机的电流，配用大于或等于此电流的驱动器。如果需要低振动或高精度时，可配用细分型驱动器。对于大转矩电机，尽可能用高电压型驱动器，以获得良好的高速性能。 4，2相和5相步进电机有何区别，如何选择？ 2相电机成本低，但在低速时的震动较大，高速时的力矩下降快。5相电机则振动较小，高速性能好，比2相电机的速度高30~50%，可在部分场合取代伺服电机。 5，何时选用直流伺服系统，它和交流伺服有何区别？ 直流伺服电机分为有刷和无刷电机。 有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护，但维护方便（换碳刷），产生电磁干扰，对环境有要求。因此它可以用于对成本敏感的普通工业和民用场合。 无刷电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相。电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境。 交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。大惯量，最高转动速度低，且随着功率增大而快速降低。因而适合做低速平稳运行的应用。 6，使用电机时要注意的问题？
步进电机实验报告 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
Arduino步进电机实验报告 步进电机是将电信号转变为或的开环控制电机，是现代数字程序控制系统中的主要执行元件，应用极为广泛。在非超载的情况下，的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制来控制电机转动的和，从而达到调速的目的。 实验目的： （1）了解步进电动机工作原理。 （2）熟悉步进电机驱动器使用方法。 （3）掌握步进电动机转向控制编程。 实验要求： （1）简要说明步进电动机工作原理。 （2）熟记步进电机驱动器的使用方法。 （3）完成步进电动机转速转向控制编程与实现。 （4）提交经调试通过的程序一份并附实验报告一份。 实验准备： 1. ArduinoUNOR3开发板 Arduino是一块基于开放原始代码的Simplei/o平台，并且具有开发语言和开发环境都很简单、易理解的特点。让您可以快速使用Arduino做出有趣的东西。它是一个能够用来感应和控制现实物理世界的一套工具。它由一个基于单片机并且开放源码的硬件平台，和一套为Arduino板编写程序的开发环境组成。Arduino可以用来开发交互产品，比如它可以读取大量的开关和传感器信号，并且可以控制各式各样的电灯、电机和其他物理设备。Arduino项目可以是单独的，也可以在运行时和你电脑中运行的程序（例如：Flash，Processing，MaxMSP）进行通讯。
如何选择合适的步进电机 2004年3月14日 1. 负载分类： （1）Tf力矩负载： Tf = G·r G 重物重量 r 半径 （2）TJ惯性负载： J = M（R12+R22）/ 32 （Kg·cm） M：质量 R1：外径 R2：内径 TJ = J·dw/dt dw/dt 为角加速度 2.力矩曲线图的说明 力矩曲线图是步进电机输出特性的重要表现，以下是我们对其中关键词语的解释。
说明： 1. 工作频率点：表示步进电机在该点的转速值。单位：Hz n=Θ*Hz / （360*D） n 转/秒 Hz 该点的频率值 D 电路的细分值， Θ步进电机的步距角 例：1.8步进电机，在1/2细分驱动的情况下（即每步0.9）500Hz 时，其速度是 1.25转/秒 2. 起动区域：步进电机可以直接起动或停止的区域。 3. 运行区域：在这个区域里，电机不能直接运行，必须先要在起动区域内起动，然后通过加速的方式，才能到达该工作区域内。同样，在该区域内，电机也不能直接制动，否则就会造成失步，必须通过减速的方式到起动区域内，在进行制动。 4. 最大起动频率点：步进电机在空载情况下，最大的直接起动速度点。 5. 最大运行频率点：步进电机在空载情况下，可以达到的最大的运行速度点。 6. 起动力矩：步进电机在特定的工作频率点下，直接起动可带动的最大力矩负载值。 7. 运行力矩：步进电机在特定的工作频率点下，运行中可带动的最大力矩负载值。由于运动惯性的原因，所以，运行力矩要比起动力矩大。 3 加速和减速运动的控制 当一个系统的工作频率点在力矩曲线图的运行区域内时，如何在最短的时间内加速，减速就成了关键。如下图示，步进电机的动态力矩特性一般在低速时为水平直线状，在高速时，由于电感的影响，很快下滑。
步进电机选择的详细计算过程 2011-07-25 00:13:59| 分类：默认分类|举报|字号订阅 1，如何正确选择伺服电机和步进电机？ 主要视具体应用情况而定，简单地说要确定：负载的性质（如水平还是垂直负载等），转矩、惯量、转速、精度、加减速等要求，上位控制要求（如对端口界面和通讯方面的要求），主要控制方式是位置、转矩还是速度方式。供电电源是直流还是交流电源，或电池供电，电压范围。据此以确定电机和配用驱动器或控制器的型号。 2，选择步进电机还是伺服电机系统？ 其实，选择什么样的电机应根据具体应用情况而定，各有其特点。请见下表，自然明白。
各种环境。 交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。大惯量，最高转动速度低，且随着功率增大而快速降低。因而适合做低速平稳运行的应用。 6，使用电机时要注意的问题？ 上电运行前要作如下检查： 1）电源电压是否合适（过压很可能造成驱动模块的损坏）；对于直流输入的+/-极性一定不能接错，驱动控制器上的电机型号或电流设定值是否合适（开始时不要太大）； 2）控制信号线接牢靠，工业现场最好要考虑屏蔽问题（如采用双绞线）； 3）不要开始时就把需要接的线全接上，只连成最基本的系统，运行良好后，再逐步连接。 4）一定要搞清楚接地方法，还是采用浮空不接。 5）开始运行的半小时内要密切观察电机的状态，如运动是否正常，声音和温升情况，发现问题立即停机调整。 7，步进电机启动运行时，有时动一下就不动了或原地来回动，运行时有时还会失步，是什么问题？ 一般要考虑以下方面作检查： 1）电机力矩是否足够大，能否带动负载，因此我们一般推荐用户选型时要选用力矩比实际需要大50%~100%的电机，因为步进电机不能过负载运行，哪怕是瞬间，都会造成失步，严重时停转或不规则原地反复动。 2）上位控制器来的输入走步脉冲的电流是否够大（一般要>10mA），以使光耦稳定导通，输入的频率是否过高，导致接收不到，如果上位控制器的输出电路是CMOS电路，则也要选用CMOS输入型的驱动器。 3）启动频率是否太高，在启动程序上是否设置了加速过程，最好从电机规定的启动频率内开始加速到设定频率，哪怕加速时间很短，否则可能就不稳定，甚至处于惰态。 4）电机未固定好时，有时会出现此状况，则属于正常。因为，实际上此时造成了电机的强烈共振而导致进入失步状态。电机必须固定好。 5）对于5相电机来说，相位接错，电机也不能工作。 8，我想通过通讯方式直接控制伺服电机，可以吗？ 可以的，也比较方便，只是速度问题，用于对响应速度要求不太高的应用。如果要求快速的响应控制参数，最好用伺服运动控制卡，一般它上面有DSP和高速

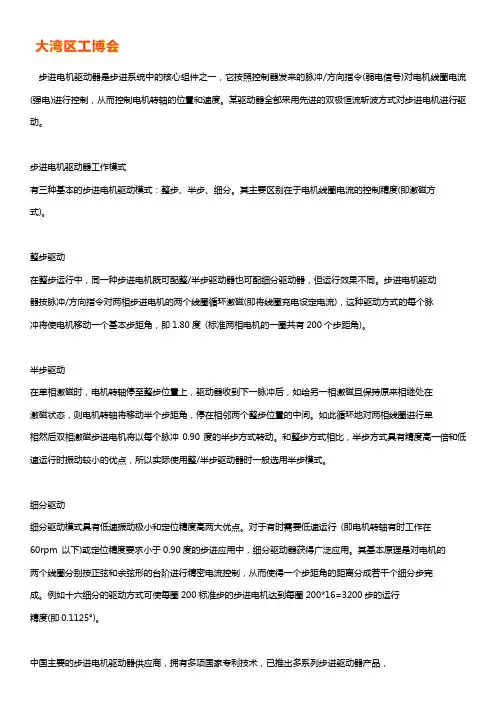

步进电机驱动器是步进系统中的核心组件之一。如下图所示，它按照控制器发来的脉冲/方向指令(弱电信号)对电机线圈电流(强电)进行控制，从而控制电机转轴的位置和速度。雷赛驱动器全部采用先进的双极恒流斩波方式对步进电机进行驱动。 步进电机驱动器工作模式 有三种基本的步进电机驱动模式：整步、半步、细分。其主要区别在于电机线圈电流的控制精度(即激磁方式)。 整步驱动 在整步运行中，同一种步进电机既可配整/半步驱动器也可配细分驱动器，但运行效果不同。步进电机驱动器按脉冲/方向指令对两相步进电机的两个线圈循环激磁(即将线圈充电设定电流)，这种驱动方式的每个脉冲将使电机移动一个基本步距角，即1.80度(标准两相电机的一圈共有200个步距角)。 半步驱动 在单相激磁时，电机转轴停至整步位置上，驱动器收到下一脉冲后，如给另一相激磁且保持原来相继处在激磁状态，则电机转轴将移动半个步距角，停在相邻两个整步位置的中间。如此循环地对两相线圈进行单相然后双相激磁步进电机将以每个脉冲0.90度的半步方式转动。所有雷赛公司的整/半步驱动器都可以执行整步和半步驱动，由驱动器拨码开关的拨位进行选择。和整步方式相比，半步方式具有精度高一倍和低速运行时振动较小的优点，所以实际使用整/半步驱动器时一般选用半步模式。 细分驱动
细分驱动模式具有低速振动极小和定位精度高两大优点。对于有时需要低速运行(即电机转轴有时工作在60rpm以下)或定位精度要求小于0.90度的步进应用中，细分驱动器获得广泛应用。其基本原理是对电机的两个线圈分别按正弦和余弦形的台阶进行精密电流控制，从而使得一个步距角的距离分成若干个细分步完成。如上图所示。例如十六细分的驱动方式可使每圈200标准步的步进电机达到每圈200*16=3200步的运行精度(即0.1125°)。雷赛公司可提供规格齐全、性能优越、品质可靠、价格优惠的十余款细分驱动器。 雷赛步进电机驱动器系列产品 作为中国最主要的步进电机驱动器供应商，雷赛拥有多项国家专利技术，已推出两大系列步进驱动器产品，可配置各种两相、三相步进电机，广泛应用于电子、广告、激光、包装、纺织行业。 ＊全新高性能M系列 雷赛全新M系列步进电机驱动器，除采用首创的纯正弦电流控制技术外，还进一步开发运用了最新的参数自适应技术，使产品综合性能、性价比得到极大提升。 ＊低噪声ND系列 采用纯正弦精密电流控制技术，保证电机运行在超低噪声状态。驱动器细分倍数可选、精度高，可满足高精度、低噪声、低发热的使用需求。 雷赛步进电机驱动器命名规则
河北科技大学 课程设计报告 学生姓名：学号： 专业班级： 课程名称： 学年学期：2 0 —2 0 学年第学期指导教师： 2 0 年月
课程设计成绩评定表
目录 一、设计题目………………………………………………………………. 二、设计目的………………………………………………………………. 三、设计原理及方案………………………………………………………. 四、实现方法………………………………………………………………. 五、实施结果………………………………………………………………. 六、改进意见及建议………………………………………………………. 七、设计体会……………………………………………………………….
、 一、设计题目 编程实现步进电机的控制 二、设计目的 1.了解步进电机控制的基本原理 2.掌握控制步进电机转动的编程方法 3.了解8086控制外部设备的常用电路 4.掌握8255的使用方法 三、设计原理及方案 3.1设计原理 步进电机驱动原理是通过对每相线圈中的电流的顺序切换（实验中的步进电机有四相线圈，每次有二相线圈有电流，有电流的相顺序变化），来使电机作步进式旋转。驱动电路由脉冲信号来控制，所以调节脉冲信号的频率便可改变步进电机的转速。 利用 8255对四相步进电机进行控制。当对步进电机施加一系列连续不断的控制脉冲时，它可以连续不断地转动。每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过一定的角度（一个步距角）。当通电状态的改变完成一个循环时，转子转过一个齿距。四相步进电机可以在不同的通电方式下运行，常见的通电方式有单（单相绕组通电）四拍（A-B-C-D-A…），双（双相绕组通电）四拍（AB-BC-CD-DA-AB…），八拍（A-AB-B-BC-C-CD-D-DA-A…）等。 通过编程对8255的输出进行控制，使输出按照相序表给驱动电路供电，则步进电机的输入也和相序表一致，这样步进电机就可以正向转动或反向转动。 3.2硬件连接图
在选择步进电机时可以按以下步骤进行选择，这样可以避免选型不当带来的麻烦。具体如下，仅供参考。 1、步进电机转矩的选择 步进电机的保持转矩，近似于传统电机所称的“功率”。当然，有着本质的区别。步进电动机的物理结构，完全不同于交流、直流电机，电机的输出功率是可变的。通常根据需要的转矩大 小 ( 即所要带动物体的扭力大小) ，来选择哪种型号的电机。大致说来，扭力在以下，选择20、 28、35 、39、42( 电机的机身直径或方度，单位：mm);扭力在左右的，选择57 电机较为合适。扭 力在几个或更大的情况下，就要选择86、 110、 130 等规格的步进电机。 2、步过电机转速的选择 对于电机的转速也要特别考虑。因为，电机的输出转矩，与转速成反比。就是说，步进电机 在低速 ( 每分钟几百转或更低转速，其输出转矩较大) ，在高速旋转状态的转矩(1000 转 / 分 --9000 转) 就很小了。当然，有些工况环境需要高速电机，就要对步进电动机的线圈电阻、电感等指标进 行衡量。选择电感稍小一些的电机，作为高速电机，能够获得较大输出转矩。反之，要求低速 大力矩的情况下，就要选择电感在十几或几十mH,电阻也要大一些为好。 3、步进电机空载起动频率的选择 步进电机空载起动频率，通常称为“空起频率”。这是选购电机比较重要的一项指标。如果 要求在瞬间频繁启动、停止，并且，转速在1000 转 / 分钟左右 ( 或更高 ) ，通常需要“加速启动” 。
如果需要直接启动达到高速运转，最好选择反应式或永磁电机。这些电机的“空起频率”都比较高。 4、步进电机的相数选择 步进电机的相数选择，这项内容，很多客户几乎没有什么重视，大多是随便购买。其实，不 同相数的电机，工作效果是不同的。相数越多，步距角就能够做的比较小，工作时的振动就相对 小一些。大多数场合，使用两相电机比较多。在高速大力矩的工作环境，选择三相步进电机是比较实用的。 5、针对步进电机使用环境来选择 特种步进电机能够防水、防油，用于某些特殊场合。例如水下机器人，就需要放水电机。对 于特种用途的电机，就要针对性选择了。 6、根据您的实际情况可否需要特殊规格 特殊规格的步进电机，请和我们沟通，在技术允许的范围内，加工订货。例如，出轴的直径、长短、伸出方向等。 7、如有必要最好与厂家的技术工程师进一步沟通与确认型号
