图文解读锂电池21道生产工序
“锂电池”，是一类由锂金属或锂合金为负极材料、使用非水电解质溶液的电池。由于锂金属的化学特性非常活泼，使得锂金属的加工、保存、使用，对环境要求非常高。
锂电池大致可分为两类：锂金属电池和锂离子电池。锂离子电池不含有金属态的锂，并且是可以充电的。
我们所熟知的特斯拉电动汽车便是用的18650锂离子电池通过串并联组成的电池板。随着新能源汽车日渐火爆，动力电池行业也变得炙手可热！
如何从原材料变成锂电池？LG化学以其四分之一的市场占有率雄踞电池生产全球领导者的地位，拥有高科技的自动化技术和机器人技术的生产过程。
第一步负极匀浆
第二步正极匀浆
第三步涂布
第四步碾压
第五步分切
第六步烘烤
第七步卷绕
第八步入壳
锂电池知识及生产流程锂电池知识及生产流程一、锂电池基本知识锂离子电池的特点?6?1 运用于汽车领域正成为一项核心技术?6?1 优点：重量轻、储能大、功率大、无污染、也无二次污染、寿命长、自放电系数小、温度适应范围宽泛，是电动自行车、电动摩托车、电动小轿车、电动大货车等较为理想的车用动力。?6?1 缺点是价格较贵、安全性较差。不过现在已有技术开发锰酸锂、磷酸铁锂、磷酸钒锂等新型材料，大大提高了锂离子电池的安全性，而且降低了成本。各类蓄电池对比（纵向对比横向）铅酸镍镉镍氢锂离子传统液态聚合物铅酸质量能量密度、体积能量密度、工作温度范围、自放电率、可靠性质量能量密度、体积能量密度、自放电率质量能量密度、体积能量密度、电压输出、自放电率质量能量密度、体积能量密度、结构特点、自放电率镍镉更好的可循环性、电压输出、价格质量能量密度、体积能量密度质量能量密度、体积能量密度、电压输出、自放电率质量能量密度、体积能量密度、结构特点、自放电率镍氢更好的可循环型、电压输出、价格工作温度范围、更好的可循环性、自放电率、可靠性质量能量密度、体积能量密度、工作温度范围、自放电率、电压输出质量能量密度、体积能量密度、结构特点、自放电率锂离子传统液态更好的可循环性、安全、价格工作温度范围、更好
的可循环性、价格、安全价格、安全、自放电率、重复循环质量能量密度、体积能量密度、结构特点、安全、价格聚合物更好的可循环性工作温度范围、更好的可循环性、价格体积能量密度、更好的可循环性、价格工作温度范围、更好的可循环性绝对优势更好的可循 环性、价格工作温度范围、价格体积能量密度质量能量密度、体积能量密度、自放电率、结构特点质量能量密度、体积能量密度、自放电率、电压输出、结构特点资料来源：陈清泉、孙立清，电动汽车的现状及发展趋势，科技导报，2005年4月，第23卷第4期锂离子电池分类锂离子电池聚合物锂离子电池(LIP) 电解质为聚合物与盐的 混合物，这种电池在常温下的离子电导率低，适于高温使用。在固体聚合物电解质中加入增塑剂等添加剂，从而提高离子电导率，使电池可在常温下使用。采用导电聚合物作为正极材料，其比能量是现有锂离子电池的3倍，是最新一代的锂离子电池。固体聚合物电解质凝胶聚合物电解质聚合物正极材料液态锂离子电池(LIB) 聚合物锂电vs.液态锂电聚合物——下一代锂离子电池?6?1 优势1：用固体电解质代替了液体电解质–具有可薄形化、任意面积化与任意形状化等优点；–不会产生漏液与燃烧爆炸等安全上的问题，由此用铝塑复合薄膜制造电池外壳，从而提高整个电池的比容量。?6?1 优势2：可采用高分子正
揭秘！锂电池制造工艺全解析 锂电池结构 锂离子电池构成主要由正极、负极、非水电解质和隔膜四部分组成。目前市场上采用较多的锂电池主要为磷酸铁锂电池和三元锂电池，二者正极原材料差异较大，生产工艺流程比较接近但工艺参数需变化巨大。若磷酸铁锂全面更换为三元材料，旧产线的整改效果不佳。对于电池厂家而言，需要对产线上的设备大面积进行更换。

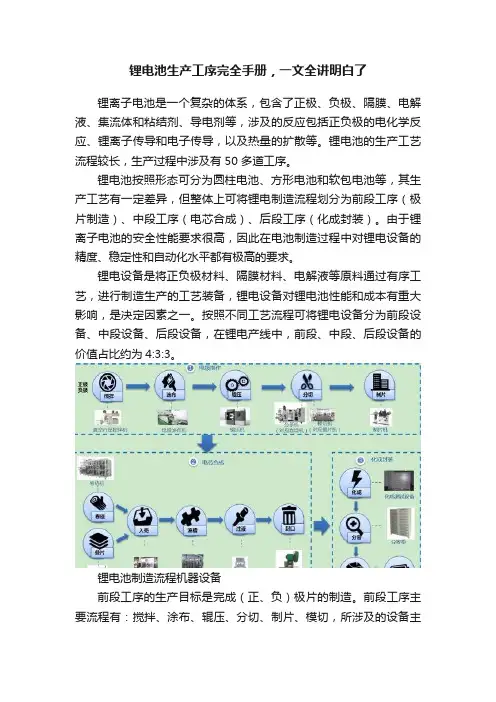

锂电池制造工艺 锂电池的生产工艺比较复杂，主要生产工艺流程主要涵盖电极制作的搅拌涂布阶段（前段）、电芯合成的卷绕注液阶段（中段），以及化成封装的包装检测阶段（后段），价值量（采购金额）占比约为（35~40%）:（30~35）%:（30~35）%。差异主要来自于设备供应商不同、进口/国产比例差异等，工艺流程基本一致，价值量占比有偏差但总体符合该比例。 锂电生产前段工序对应的锂电设备主要包括真空搅拌机、涂布机、辊压机等；中段工序主要包括模切机、卷绕机、叠片机、注液机等；后段工序则包括化成机、分容检测设备、过程仓储物流自动化等。除此之外，电池组的生产还需要Pack 自动化设备。 锂电前段生产工艺 锂电池前端工艺的结果是将锂电池正负极片制备完成，其第一道工序是搅拌，即将正、负极固态电池材料混合均匀后加入溶剂，通过真空搅拌机搅拌成浆状。配料的搅拌是锂电后续工艺的基础，高质量搅拌是后续涂布、辊压工艺高质量完成的基础。 涂布和辊压工艺之后是分切，即对涂布进行分切工艺处理。如若分切过程中产生毛刺则后续装配、注电解液等程序、甚至是电池使用过程中出现安全隐患。因此锂电生产过程中的前端设备，如搅拌机、涂布机、辊压机、分条机等是电池制造的核心机器，关乎整条生产线的质量，因此前端设备的价值量（金额）占整条锂电自动化生产线的比例最高，约35%。
锂离子电池工艺流程 正极混料 ●原料的掺和： （1）粘合剂的溶解（按标准浓度）及热处理。 （2）钴酸锂和导电剂球磨：使粉料初步混合，钴酸锂和导电剂粘合在一起，提高团聚作用和的导电性。配成浆料后不会单独分布于粘合剂中，球磨时间一般为2小时左右；为避免混入杂质，通常使用玛瑙球作为球磨介子。 ●干粉的分散、浸湿： （1）原理：固体粉末放置在空气中，随着时间的推移，将会吸附部分空气在固体的表面上，液体粘合剂加入后，液体与气体开始争夺固体表面；如果固体与气体吸附力比与液体的吸附力强，液体不能浸湿固体；如果固体与液体吸附力比与气体的吸附力强，液体可以浸湿固体，将气体挤出。 当润湿角≤90度，固体浸湿。 当润湿角＞90度，固体不浸湿。 正极材料中的所有组员都能被粘合剂溶液浸湿，所以正极粉料分散相对容易。 （2）分散方法对分散的影响： A、静置法（时间长，效果差，但不损伤材料的原
有结构）； B、搅拌法；自转或自转加公转（时间短，效果佳，但有可能损伤个别 材料的自身结构）。 1、搅拌桨对分散速度的影响。搅拌桨大致包括蛇形、蝶形、球形、桨形、齿轮形等。一般蛇形、蝶形、桨型搅拌桨用来对付分散难度大的材料或配料的初始阶段；球形、齿轮形用于分散难度较低的状态，效果佳。 2、搅拌速度对分散速度的影响。一般说来搅拌速度越高，分散速度越快，但对材料自身结构和对设备的损伤就越大。 3、浓度对分散速度的影响。通常情况下浆料浓度越小，分散速度越快，但太稀将导致材料的浪费和浆料沉淀的加重。 4、浓度对粘结强度的影响。浓度越大，柔制强度越大，粘接强度 越大；浓度越低，粘接强度越小。 5、真空度对分散速度的影响。高真空度有利于材料缝隙和表面的气体排出，降低液体吸附难度；材料在完全失重或重力减小的情况下分散均匀的难度将大大降低。
璽电池生产工艺分析 关于循环不合格的分析 一、正负极活性材料的物化结构性质的影响 正负极活性材料的物化结构性质对锂离子的嵌入和脱嵌有决定性的影响，因而影响电池的循环寿命。正负极活性材料的结构是主要的影响因素，使用容易脱嵌的活性材料充放电循环时，活性材料的结构变化较小，而且这种微小变化是可逆的，因而有利于延长充放电循环寿命。 1、材料在充放电过程中的结构稳定性 材料在充放电过程中的结构稳定性有利于提高其充放循环性能。如尖晶石材料LiXMn204,具有优越的循环性能，其主要原因之一便是在锂离子的嵌入和胶出过程中，单元晶胞膨胀、收缩率小于1%,即体积变化小;LiXMn204(X大于等于1)电极在充放过程中容量损失严重，主要是因为在充放电过程中，其颗粒表面发生John- Teller畸变效应，单元晶胞膨胀严重，使结构完整性破坏。对材料进行适当的离子掺杂可有效提高材料的结构稳定性。如对尖晶石结构LiXMn2O4进行适量的钻(Co) 掺杂，因钻使该材料的晶格参数变小，在循规蹈矩环过程中晶体结构趋于稳定，从而有效改善了其循环稳定性。 2、活性材料的料度分布及大小影响 活性材料的粒度对其循环性能影响很大。研究表明:活性材料的粒度在一定范围与材料的循环性能正相关;活性材料的粒度分布越宽，其循环性能就越差，因为当粒度分布较宽时，其孔隙度差，从而影响其对电解液的毛细管作用而使阻抗表现较大，当充电到极限电位时，大颗粒表面的锂离子会过度脱嵌而破坏其层状结构，而不利于循环性能。 3、层状结构的取向性及片度的影响
具有高度取向性和高度层状有序结构且层状结构较厚的材料，因锂离子插入的方向性强，使用其大电流充电放循环时性能不佳，而对于一些具有无序性层状结构 (混层结构)或层结构较薄的材料，山于其锂离子脱嵌速率快，且锂脱嵌引起的体积变化较小，因而其充放循环过程中容降率较小，且耐老化。 4、电极材料的表面结构和性质的影响 改善电极材料的表面结构和性质可有效抑制有机溶剂的共插入及其与电解液间的不良反应，如在石黑表面包覆一层有机聚合物热解碳，在一些正极活性材料如LiC002, LiC0XNil-X02等表层涂覆一层玻璃态复合氧化物如 LiO-A12O3-SiO2, Li20-2B203等可显著改善材料的充放电循环性能及电池的安全性。 二、电极涂层粘结强度的影响 正负极涂层的粘结强度足够高时，可防止充放循环过程中正负极优其是负极的粉化脱落或涂层因过度膨胀收缩而剥离基片，降低循环容降率；反之，如果粘结强度达不到要求，则随循环次数的增加，因涂层剥离程度加重而使电池内阻抗不断增大，循环容量下降加剧。具体说来，包括以下儿方面的因素。 1、胶粘剂的材料选择 LI前常用的粘合剂为水溶性有机氟粘合剂(PVDF, PTFE等)，其粘结强度受物理化学性能参数如分子量、热稳定性、热收缩率、电阻率、熔融及软化温度以及在溶剂中的溶胀饱合度、化学稳定性等的影响;此外，正极和负极所用的粘结剂及溶剂均要非常纯，以免因杂质存在而使电极中的粘结剂氧化和老化，从而降 低电池的循环性能。 2、胶粘剂的配制
Mixing(配料) Mix solvent and bound separately with positive and negative active materials. Make into positive and negative pasty materials after stirring at high speed till uniformity. Coating（涂布） Now, we are in coating line. We use back reverse coating. This is the slurry-mixing tank. The anode（Cathode）slurry is introduced to the coating header by pneumaticity from the mixing tank. The slurry is coated uniformly on the copper foil, then the solvent is evaporated in this oven. （下面的依据情况而定）There are four temperature zones, they are independently controlled. Zone one sets at 55 degree C, zone two sets at 65 degree C, zone three sets at 80 degree C, zone four sets at 60 degree C. The speed of coating is 4 meters per minute. You see the slurry is dried. The electrode is wound to be a big roll and put into the oven. The time is more than 2 hours and temperature is set at 60 degree C. Throughout the coating, we use micrometer to measure the electrode thickness per about 15 minutes. We do this in order to keep the best consistency of the electrode. Vocabulary: coating line 涂布车间back reverse coating 辊涂coating header 涂布机头 Al/copper foil 铝/铜箔degree C 摄氏度temperature zones 温区 wind to be a（big）roll 收卷evenly/uniformly 均匀oven 烘箱 evaporate 蒸发electrode 极片 Cutting Cut a roll of positive and negative sheet into smaller sheets according to battery specification and punching request. Pressing Press the above positive and negative sheets till they become flat. Punching Punching sheets into electrodes according to battery specification, Electrode After coating we compress the electrode with this cylindering machine at about 7meters per minute. Before compress we clean the electrode with vacuum and brush to eliminate any particles. Then the compressed electrode is wound to a big roll. We use micrometer to measure the compressed electrode thickness every 10 minutes. After compressing we cut the web into large pieces. We tape the cathode edge to prevent any possible internal short. The large electrode with edge taped is slit into smaller pieces. This is ultrasonic process that aluminum tabs are welded onto cathodes using ultrasonic weld machine. We tape the weld section to prevent any possible internal short. And finally, we clean the finished electrodes with vacuum and brush. Vocabulary: cylindering 柱形辊压vacuum 真空particle 颗粒 wound 旋紧卷绕micrometer 千分尺internal short 内部短路 slit 分切ultrasonic 超声波weld 焊接
锂电池生产工艺 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
锂离子电池工艺流程 正极混料 原料的掺和： （1）粘合剂的溶解（按标准浓度）及热处理。 （2）钴酸锂和导电剂球磨：使粉料初步混合，钴酸锂和导电剂粘合在一起，提高团聚作用和的导电性。配成浆料后不会单独分布于粘合剂中，球磨时间一般为2小时左右；为避免混入杂质，通常使用玛瑙球作为球磨介子。 干粉的分散、浸湿： （1）原理：固体粉末放置在空气中，随着时间的推移，将会吸附部分空气在固体的表面上，液体粘合剂加入后，液体与气体开始争夺固体表面； 如果固体与气体吸附力比与液体的吸附力强，液体不能浸湿固体；如果固体与液体吸附力比与气体的吸附力强，液体可以浸湿固体，将气体挤出。 当润湿角≤90度，固体浸湿。 当润湿角＞90度，固体不浸湿。 正极材料中的所有组员都能被粘合剂溶液浸湿，所以正极粉料分散相对容易。 （2）分散方法对分散的影响： A、静置法（时间长，效果差，但不损伤材料的原有结构）； B、搅拌法；自转或自转加公转（时间短，效果佳，但有可能损伤个别 材料的自身结构）。 1、搅拌桨对分散速度的影响。搅拌桨大致包括蛇形、蝶形、球形、桨形、 齿轮形等。一般蛇形、蝶形、桨型搅拌桨用来对付分散难度大的材料或配料的初始阶段；球形、齿轮形用于分散难度较低的状态，效果佳。 2、搅拌速度对分散速度的影响。一般说来搅拌速度越高，分散速度越快， 但对材料自身结构和对设备的损伤就越大。 3、浓度对分散速度的影响。通常情况下浆料浓度越小，分散速度越快，但 太稀将导致材料的浪费和浆料沉淀的加重。 4、浓度对粘结强度的影响。浓度越大，柔制强度越大，粘接强度 越大；浓度越低，粘接强度越小。 5、真空度对分散速度的影响。高真空度有利于材料缝隙和表面的气体排 出，降低液体吸附难度；材料在完全失重或重力减小的情况下分散均匀的难度将大大降低。 6、温度对分散速度的影响。适宜的温度下，浆料流动性好、易分散。太热 浆料容易结皮，太冷浆料的流动性将大打折扣。 稀释。将浆料调整为合适的浓度，便于涂布。 原料的预处理 （1）钴酸锂：脱水。一般用120 oC常压烘烤2小时左右。 （2）导电剂：脱水。一般用200 oC常压烘烤2小时左右。 （3）粘合剂：脱水。一般用120-140 oC常压烘烤2小时左右，烘烤温度视分子量的大小决定。 （4） NMP：脱水。使用干燥分子筛脱水或采用特殊取料设施，直接使用。 2.1.2物料球磨
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 揭秘!锂电池制造工艺设计全解析 WORD 格式-可编辑揭秘！锂电池制造工艺全解析锂电池结构锂离子电池构成主要由正极、负极、非水电解质和隔膜四部分组成。 目前市场上采用较多的锂电池主要为磷酸铁锂电池和三元锂电池，二者正极原材料差异较大，生产工艺流程比较接近但工艺参数需变化巨大。 若磷酸铁锂全面更换为三元材料，旧产线的整改效果不佳。 对于电池厂家而言，需要对产线上的设备大面积进行更换。 锂电池制造工艺锂电池的生产工艺比较复杂，主要生产工艺流程主要涵盖电极制作的搅拌涂布阶段（前段）、电芯合成的卷绕注液阶段（中段），以及化成封装的包装检测阶段（后段），价值量（采购金额）占比约为（35~40%）:（30~35）%:（30~35）%。 差异主要来自于设备供应商不同、进口/国产比例差异等，工艺流程基本一致，价值量占比有偏差但总体符合该比例。 专业知识--整理分享 1/ 7
WORD 格式-可编辑锂电生产前段工序对应的锂电设备主要包括真空搅拌机、涂布机、辊压机等；中段工序主要包括模切机、卷绕机、叠片机、注液机等；后段工序则包括化成机、分容检测设备、过程仓储物流自动化等。 除此之外，电池组的生产还需要 Pack 自动化设备。 锂电前段生产工艺锂电池前端工艺的结果是将锂电池正负极片制备完成，其第一道工序是搅拌，即将正、负极固态电池材料混合均匀后加入溶剂，通过真空搅拌机搅拌成浆状。 配料的搅拌是锂电后续工艺的基础，高质量搅拌是后续涂布、辊压工艺高质量完成的基础。 涂布和辊压工艺之后是分切，即对涂布进行分切工艺处理。 如若分切过程中产生毛刺则后续装配、注电解液等程序、甚至是电池使用过程中出现安全隐患。 因此锂电生产过程中的前端设备，如搅拌机、涂布机、辊压机、分条机等是电池制造的核心机器，关乎整条生产线的质量，因此前端设备的价值量（金额）占整条锂电自动化生产线的比例最高，约35%。 锂电中段工艺流程锂电池制造过程中，中段工艺主要是完成电池的成型，主要工艺流程包括制片、极片卷绕、模切、电芯卷绕成型和叠片成型等，是当前国内设备厂商竞争比较激烈的一个领域，占锂电池生产线价值量约 30%。 目前动力锂电池的电芯制造工艺主要有卷绕和叠片两种，对应的
关于循环不合格的分析 一、正负极活性材料的物化结构性质的影响 正负极活性材料的物化结构性质对锂离子的嵌入和脱嵌有决定性的影响，因而影响电池的循环寿命。正负极活性材料的结构是主要的影响因素，使用容易脱嵌的活性材料充放电循环时，活性材料的结构变化较小，而且这种微小变化是可逆的，因而有利于延长充放电循环寿命。 1、材料在充放电过程中的结构稳定性 材料在充放电过程中的结构稳定性有利于提高其充放循环性能。如尖晶石材料LiXMn2O4，具有优越的循环性能，其主要原因之一便是在锂离子的嵌入和胶出过程中，单元晶胞膨胀、收缩率小于1%，即体积变化小；LiXMn2O4（X大于等于1）电极在充放过程中容量损失严重，主要是因为在充放电过程中，其颗粒表面发生Jahn-Teller畸变效应，单元晶胞膨胀严重，使结构完整性破坏。对材料进行适当的离子掺杂可有效提高材料的结构稳定性。如对尖晶石结构LiXMn2O4进行适量的钴（Co）掺杂，因钴使该材料的晶格参数变小，在循规蹈矩环过程中晶体结构趋于稳定，从而有效改善了其循环稳定性。 2、活性材料的料度分布及大小影响 活性材料的粒度对其循环性能影响很大。研究表明：活性材料的粒度在一定范围与材料的循环性能正相关；活性材料的粒度分布越宽，其循环性能就越差，因为当粒度分布较宽时，其孔隙度差，从而影响其对电解液的毛细管作用而使阻抗表现较大，当充电到极限电位时，大颗粒表面的锂离子会过度脱嵌而破坏其层状结构，而不利于循环性能。 3、层状结构的取向性及厚度的影响 具有高度取向性和高度层状有序结构且层状结构较厚的材料，因锂离子插入的方向性强，使用其大电流充电放循环时性能不佳，而对于一些具有无序性层状结构（混层结构）或层结构较薄的材料，由于其锂离子脱嵌速率快，且锂脱嵌引起的体积变化较小，因而其充放循环过程中容降率较小，且耐老化。 4、电极材料的表面结构和性质的影响 改善电极材料的表面结构和性质可有效抑制有机溶剂的共插入及其与电解液间的不良反应，如在石黑表面包覆一层有机聚合物热解碳，在一些正极活性材料如LiCOO2，LiC0XNi1-XO2等表层涂覆一层玻璃态复合氧化物如
锂电池知识及生产流程 第一编 一、锂电池基本知识 1、锂离子电池的特点 1.1运用于汽车领域正成为一项核心技术 1.2优点：重量轻、储能大、功率大、无污染、也无二次污染、寿命长、自放电系数小、温度适应围宽泛，是电动自行车、电动摩托车、电动小轿车、电动大货车等较为理想的车用动力。 1.3缺点是价格较贵、安全性较差。不过现在已有技术开发锰酸锂、磷酸铁锂、磷酸钒锂等新型材料，大大提高了锂离子电池的安全性，而且降低了成本。 二、各类蓄电池对比（纵向对比横向）
资料来源：清泉、立清，电动汽车的现状及发展趋势，科技导报，2005年4月，第23卷第4期 三、锂离子电池分类 四、聚合物锂电VS 液态锂电 4.1聚合物——下一代锂离子电池 优势1：用固体电解质代替了液体电解质 锂 离子 聚 合物 更好的可循 环性 工作温度围、更 好的可循环性、价 格 体积能量密度、 更好的可循环 性、价格 工作温度围、更好 的可循环性 绝 对 优 势 更好的可循 环性、价格 工作温度围、价 格 体积能量密度 质量能量密度、体积 能量密度、自放电率、 结构特点 质量能量密度、体积 能量密度、自放电率、 电压输出、结构特点
– 具有可薄形化、任意面积化与任意形状化等优点； – 不会产生漏液与燃烧爆炸等安全上的问题，由此用铝塑复合薄膜制造电池外壳， 从而提高整个电池的比容量。 优势2：可采用高分子正极材料 – 其质量比能量将会比目前的液态锂离子电池提高50％以上。 优势3：在工作电压、充放电循环寿命等方面都比锂离子电池有所提 高。 劣势：工作温度、循环性能上需要突破 五、锂离子电池产业链分析 5.1最上游：矿资源 5.1.1最上游是矿资源，包括钴、镍、锰、磷、铁、锂及各种化 合物。目前，钴和锂用量最大。 5.1.2国钴生产领头企业有金川、华友、嘉利柯和优美科四家 ，年产量都在 1500吨以上，国金属钴储量极少，目前约 80%的金属钴靠进口。 5.1.3锂资源在中国储量相对丰富，仅次于智利、阿根廷。国 资源目前主要被、矿业掌控，并同时生产工 业级碳酸锂。而电池级碳酸锂则由天齐锂业、尼科国润供 应，其中天齐锂业技术最成熟，是行业标准制定者，约占 国60%的市场份额，并且有部分出口。
18650锂电芯诞生全过程揭秘（图） 2014-12-01 10:47:42来源：充电头 导读：18650是目前最常见的锂电封装方式，无论是当下最流行的三元材料，还是国家力推的磷酸铁锂，以及尚未普及的钛酸锂，均有18650的规格。18650型电芯，采用Cylindrical圆柱形封装方式，这种电芯直径18mm，长度65mm，广泛应用于充电宝、电动车、笔记本、强光手电筒等领域。 OFweek锂电网讯：锂电池是目前数码领域使用最多的电池。其最突出的优点是能量密度高，适用于非常注重体积、便携的数码产品。同时，相对于以往的干电池，锂离子电池可以循环利用，在环保方面也有优势。锂离子电池的正负极材料都可以吸收、释放锂离子。但是锂离子在正极和负极中的化学势能有所不同。负极中的锂离子化学势能高，正极中的锂离子化学势能低。锂离子放电时，负极中存储的锂离子释放出来，被正极所吸收。由于负极中锂离子的化学势能高于正极，这部分势能差就以电能的形式释放出来。充电过程则是上述过程的逆转，将正极中的锂离子释放到负极中。由于这种锂离子在正负极中的来回迁移，锂离子电池又被称为摇椅电池。 18650是目前最常见的锂电封装方式，无论是当下最流行的三元材料，还是国家力推的磷酸铁锂，以及尚未普及的钛酸锂，均有18650的规格。18650型电芯，采用Cylindrical圆柱形封装方式，这种电芯直径18mm，长度65mm，广泛应用于充电宝、电动车、笔记本、强光手电筒等领域，这类封装的好处是规格统一，方便自动化、规模化生产，具有机械强度高、耐冲击性强、良品率高等特点；此外还有Prismatic方形软包封装，常见于手机和平板电脑，这类封装最直接的好处是轻薄，体积小，便携。 在笔记本电脑时代，18650电芯还只是数码产品的幕后英雄。随着智能手机和平板等智能设备的普及，移动电源成为了人们出行必不可少的装备，18650也得以开始从幕后走向前台，被大众所熟知。那么，看似简单的18650电芯是如何诞生？它有什么秘密呢？接下来，让我们一起去探索它的诞生过程。近日笔者有幸进入东莞一家电芯厂拜访学习，将从涂布、组装、测试三方面图文并茂，为大家介绍18650电芯的诞生过程。 电芯的生产过程一：涂布
锂离子电池原理及工艺流程 一、原理 1.0 正极构造 LiCoO2+ 导电剂+ 粘合剂(PVDF) + 集流体（铝箔）正极 2.0 负极构造 石墨+ 导电剂+ 增稠剂(CMC) + 粘结剂(SBR) + 集流体（铜箔）负极 3.0工作原理 3.1 充电过程： 一个电源给电池充电，此时正极上的电子e从通过外部电路跑到负极上，正锂离子Li+从正极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达负极，与早就跑过来的电子结合在一起。
正极上发生的反应为 LiCoO2 ?→Li1-x CoO2+ x Li++ xe（电子） 负极上发生的反应为 6C + xLi++ x e?→Li x C6 3.2 电池放电过程 放电有恒流放电和恒阻放电，恒流放电其实是在外电路加一个可以随电压变化而变化的可变电阻，恒阻放电的实质都是在电池正负极加一个电阻让电子通过。由此可知，只要负极上的电子不能从负极跑到正极，电池就不会放电。电子和Li+都是同时行动的，方向相同但路不同，放电时，电子从负极经过电子导体跑到正极，锂离子Li+从负极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达正极，与早就跑过来的电子结合在一起。 3.3 充放电特性 电芯正极采用LiCoO2、LiNiO2、LiMn2O2，其中LiCoO2本是一种层结构很稳定的晶型，但当从LiCoO2拿走x个Li离子后，其结构可能发生变化，但是否发生变化取决于x的大小。 通过研究发现当x > 0.5时，Li1-x CoO2的结构表现为极其不稳定，会发生晶型瘫塌，其外部表现为电芯的压倒终结。所以电芯在使用过程中应通过限制充电电压来控制Li1-X CoO2中的x值，一般充电电压不大于4.2V那么x小于0.5 ，这时Li1-X CoO2的晶型仍是稳定的。 负极C6其本身有自己的特点，当第一次化成后，正极LiCoO2中的Li被充到负极C6中，当放电时Li回到正极LiCoO2中，但化成之后必须有一部分Li留在负极C6中心，以保证下次充放电Li的正常嵌入，否则电芯的压倒很短，为了保证有一部分Li留在负极C6中，一般通过限制放电下限电压来实现：安全充电上限电压≤ 4.2V，放电下限电压≥ 2.5V。 记忆效应的原理是结晶化，在锂电池中几乎不会产生这种反应。但是，锂离子电池在多次充放后容量仍然会下降，其原因是复杂而多样的。主要是正负极材料本身的变化，从分子层面来看，正负极上容纳锂离子的空穴结构会逐渐塌陷、堵塞；从化学角度来看，是正负极材料活性钝化，出现副反应生成稳定的其他化合物。物理上还会出现正极材料逐渐剥落等情况，总之最终降低了电池中可以自由在充放电过程中移动的锂离子数目。 过度充电和过度放电，将对锂离子电池的正负极造成永久的损坏，从分子层面看，可以直观的理解，过度放电将导致负极碳过度释出锂离子而使得其片层结构出现塌陷，过度充电将把太多的锂离子硬塞进负极碳结构里去，而使得其中一些锂离子再也无法释放出来。 不适合的温度，将引发锂离子电池内部其他化学反应生成我们不希望看到的化合物，所以在不少的锂离子电池正负极之间设有保护性的温控隔膜或电解质添加剂。在电池升温到一定的情况下，复合膜膜孔闭合或电解质变性，电池内阻增大直到断路，电池不再升温，确保电池充电温度正常。 二锂电池的配方与工艺流程 1. 正负极配方
各种不良原因的造成以及原因分析20130830 一、短路： 1、隔膜刺穿： 1）极片边尾有毛刺，卷绕后刺穿隔膜短路（分切刀口有毛刺、装配有误）； 2）极耳铆接孔不平刺穿隔膜（铆接机模具不平）； 3）极耳包胶时未包住极耳铆接孔和极片头部（裁大片时裁刀口有毛刺）； 4）卷绕时卷针划破隔膜（卷针两侧有毛刺）； 5）圧芯时气压压力太大、太快压破隔膜（气压压力太大，极片边角有锐角刺穿隔膜纸）。 2、全盖帽时极耳靠在壳闭上短路： 1）高温极耳胶未包好； 2）壳壁胶纸未贴到位； 3）极耳过长弯曲时接触盖帽或壳壁。 3、化成时过充短路： 1）化成时，正负极不明确反充而短路； 2）过压时短路； 3）上柜时未装好或内部电液少，充电时温度过高而短路。 4、人为将正负极短路： 1）分容上柜时正负极直接接触； 2）清洗时短路。 二、高内阻： 1、焊接不好：极耳与极片的焊接；极耳与盖有虚焊。 2、电液偏少：注液量不准确偏少；封口时挤压力度过大，挤出电液。 3、装配结构不良：极片之间接触不紧密；各接触点面积太小。 4、材质问题：极耳及外壳的导电性能；电液的导电率；石墨与碳粉的导电率。 三、发鼓： 1、电池内有水分：制造流程时间长；空气潮湿；极片未烘干；填充量过大，入壳后直接发鼓；极片反弹超厚，入壳后发鼓。 2、短路：过充或短路。 3、高温时发鼓；超过50°C温度发鼓。 四、低容量：
1、敷料不均匀，偏轻或配比不合理。 2、生产时断片、掉料。 3、电液量少。 4、压片过薄。 五、极片掉料： 1、烘烤温度过高，粘接剂失效。 2、拉浆温度过高。 3、各种材料因素：如P01、PVDF、SBR、CMC等性能问题。 4、敷料不均匀。 六、极片脆： 1、面密度大，压片太薄。 2、烘烤温度过高。 3、材料的颗粒度，振头密度等。 各工位段不良原因的造成及违规操作 一、配料： 不良原因：1）各种添加剂与P01的配比； 2）浆料中的气泡；导致拉浆时不良率增加，以及 3）浆料中的颗粒；正负极活性物质的容量发挥和 4）浆料的粘度。极片掉料。 不良操作：1）加入添加剂时少加或多加； 2）浆料搅拌时间不准确； 3）浆料中添加剂或多或少。 二、拉浆： 不良原因：1）敷料不均； 2）掉料或湿片；不良率增多，和电池性能不好。 3）断带。 不良操作：1）刀口调试不标准或刀口垫干料，或走速太快；
锂电池生产工艺分析 关于循环不合格的分析 一、正负极活性材料的物化结构性质的影响 正负极活性材料的物化结构性质对锂离子的嵌入和脱嵌有决定性的影响，因而影响电池的循环寿命。正负极活性材料的结构是主要的影响因素，使用容易脱嵌的活性材料充放电循环时，活性材料的结构变化较小，而且这种微小变化是可逆的，因而有利于延长充放电循环寿命。 1、材料在充放电过程中的结构稳定性 材料在充放电过程中的结构稳定性有利于提高其充放循环性能。如尖晶石材料LiXMn2O4，具有优越的循环性能，其主要原因之一便是在锂离子的嵌入和胶出过程中，单元晶胞膨胀、收缩率小于1%，即体积变化小;LiXMn2O4(X大于等于1)电极 在充放过程中容量损失严重，主要是因为在充放电过程中，其颗粒表面发生Jahn-Teller畸变效应，单元晶胞膨胀严重，使结构完整性破坏。对材料进行适当的离 子掺杂可有效提高材料的结构稳定性。如对尖晶石结构LiXMn2O4进行适量的钴(Co)掺杂，因钴使该材料的晶格参数变小，在循规蹈矩环过程中晶体结构趋于稳定，从而有效改善了其循环稳定性。 2、活性材料的料度分布及大小影响 活性材料的粒度对其循环性能影响很大。研究表明:活性材料的粒度在一定范 围与材料的循环性能正相关;活性材料的粒度分布越宽，其循环性能就越差，因为当粒度分布较宽时，其孔隙度差，从而影响其对电解液的毛细管作用而使阻抗表现较大，当充电到极限电位时，大颗粒表面的锂离子会过度脱嵌而破坏其层状结构，而不利于循环性能。 3、层状结构的取向性及厚度的影响
具有高度取向性和高度层状有序结构且层状结构较厚的材料，因锂离子插入的方向性强，使用其大电流充电放循环时性能不佳，而对于一些具有无序性层状结构(混层结构)或层结构较薄的材料，由于其锂离子脱嵌速率快，且锂脱嵌引起的体积变化较小，因而其充放循环过程中容降率较小，且耐老化。 4、电极材料的表面结构和性质的影响 改善电极材料的表面结构和性质可有效抑制有机溶剂的共插入及其与电解液间的不良反应，如在石黑表面包覆一层有机聚合物热解碳，在一些正极活性材料如LiCOO2，LiC0XNi1-XO2等表层涂覆一层玻璃态复合氧化物如 LiO-Al2O3-SiO2，Li2O-2B2O3等可显著改善材料的充放电循环性能及电池的安全性。 二、电极涂层粘结强度的影响 正负极涂层的粘结强度足够高时，可防止充放循环过程中正负极优其是负极的粉化脱落或涂层因过度膨胀收缩而剥离基片，降低循环容降率 ;反之，如果粘结强度达不到要求，则随循环次数的增加，因涂层剥离程度加重而使电池内阻抗不断增大，循环容量下降加剧。具体说来，包括以下几方面的因素。 1、胶粘剂的材料选择 目前常用的粘合剂为水溶性有机氟粘合剂(PVDF，PTFE等)，其粘结强度受物理化学性能参数如分子量、热稳定性、热收缩率、电阻率、熔融及软化温度以及在溶剂中的溶胀饱合度、化学稳定性等的影响;此外，正极和负极所用的粘结剂及溶剂均要非常纯，以免因杂质存在而使电极中的粘结剂氧化和老化，从而降低电池的循环性能。 2、胶粘剂的配制 选用合适的粘合剂与溶剂相互作用后形成胶粘剂，它对涂膜有较强的附着力，但要注意配制时的温度、各组分间的比例，即配即用，不宜久放，涂好的极片也不
锂离子电池电解液材料及生产工艺详解液体电解液生产工艺---流程图 电解液生产工艺---精馏和脱水 –对于使用的有机原料分别采取精馏或脱水处理以达到锂电池电解液使用标准。
–在精馏或脱水阶段，需要对有机溶剂检测的项目有：纯度、水分、总醇含量。 液体电解液生产工艺---产品罐 –在对有机溶剂完成精馏或脱水后，检测合格后经过管道进入产品罐、等待使用。 –根据电解液物料配比，在产品罐处通过电子计量准确称取有机溶剂。 –如果产品罐中的有机溶剂短时间未使用，需要再次对其进行纯度、水分、总醇含量的检测，继而根据生产的需要准确进入反应釜。 体电解液生产工艺---反应釜 –依据物料配比和加入先后顺序，有机溶剂依次加入反应釜充分搅拌、混匀，然后通过锂盐专用加料口或手套箱加入所需的锂盐和电解液添加剂。 –在加入物料开始到结束,应控制反应釜的搅拌速度、釜内温度等。不同的物料配比搅拌混匀的时间不同，但都必须使电解液混合均匀，此时对电解液检测的项目有：水分、电导率、色度、酸度 液体电解液生产工艺---灌装 –经检测合格的液体电解液被灌入合格的包装桶，充入氩气保护，最终进入仓库等待出厂。 –由于电解液自身的物理、化学性质等因素，入库的电解液应在短时间内使用，防止环境等因素导致电解液的变质 液体电解液---使用注意事项 –电解液桶有氩气保护，有一定压力，在使用中切勿拆卸气相阀头和液相阀头，也不允许随意按下快开接头的凸头，以免造成泄漏或其它危险。接管时一定要戴防护眼罩，使用时一定要使用专用快开接头
–检测合格的电解液建议一次性用完，开封的电解液很容易因为没有气氛保护等原因而变质，请客户在使用过程中注意及时充入氩气保护，防止变色电解液不建议使用玻璃器皿盛放，玻璃的主要成分是氧化硅，氧化硅和氢氟酸反应生成腐蚀性、易挥发的气体四氟化硅，此气体有毒会对人造成伤害 –现场可以使用的电解液容器和管道材料包括：不锈钢、塑料PP/PE、四氟乙烯等 –本产品对人体有害，有轻微刺激和麻醉作用。使用过程中避免身体直接接触 液体电解液的组成 –有机溶剂 –锂盐 –添加剂 有机溶剂---有机溶剂的选择标准 –有机溶剂对电极应该是惰性的，在电池的充放电过程中不与正负极发生电化学反应 –较高的介电常数和较小的黏度以使锂盐有足够高的溶解度，从而保证高的电导率 –熔点低、沸点高，从而使工作温度范围较宽 –与电极材料有较好的相容性，即电极能够在电解液中表现出优良的电化学性能 –电池循环效率、成本、环境因素等方面的考虑 液体电解液的组成---有机溶剂 –碳酸酯 –醚 –含硫有机溶剂
动力电池pack生产工艺流程_动力电池PACK四大工艺介绍 2018-04-17 17:13 ? 885次阅读 动力电池PACK四大工艺 1、装配工艺 动力电池PACK一般都由五大系统构成。 那这五大系统是如何组装到一起，构成一个完整的且机械强度可靠的电池PACK呢？靠的就是装配工艺。 PACK的装配工艺其实是有点类似传统燃油汽车的发动机装配工艺。 通过螺栓、螺帽、扎带、卡箍、线束抛钉等连接件将五大系统连接到一起，构成一个总成。
2、气密性检测工艺 动力电池PACK一般安装在新能源汽车座椅下方或者后备箱下方，直接是与外界接触的。当高压电一旦与水接触，通过常识你就可以想象事情的后果。因此当新能源汽车涉水时，就需要电池PACK有很好的密封性。 动力电池PACK制造过程中的气密性检测分为两个环节： 1）热管理系统级的气密性检测； 2）PACK级的气密性检测； 国际电工委员会（IEC）起草的防护等级系统中规定，动力电池PACK 必须要达到IP67等级。
2017年4月份的上海车展，上汽乘用车就秀出了自己牛逼的高等级气密性防护技术。将充电状态下的整个PACK放到金鱼缸中浸泡7天，金鱼完好无损，且PACK内未进水。 3、软件刷写工艺 没有软件的动力电池PACK，是没有灵魂的。 软件刷写也叫软件烧录，或者软件灌装。 软件刷写工艺就是将BMS控制策略以代码的形式刷入到BMS中的CMU和BMU中，以在电池测试和使用过程中将采集的电池状态信息数据，由电子控制单元进行数据处理和分析，然后根据分析结果对系统内的相关功能模块发出控制指令，最终向外界传递信息。
4、电性能检测工艺 电性能检测工艺是在上述三个工艺完成后，即产品下线之前必做的检测工艺。 电性能检测分三个环节： 1）静态测试： 绝缘检测、充电状态检测、快慢充测试等； 2）动态测试； 通过恒定的大电流实现动力电池容量、能量、电池组一致性等参数的评价。 3）SOC调整； 将电池PACK的SOC调整到出厂的SOC SOC：StateOfCharge，通俗的将就是电池的剩余电量。 关于电池PACK的电性能检测参数，每个公司其实都有自己定义的标准，都不一样。但是国家对于新能源汽车动力的电性能要求是有规定的，国标如下： 《GB/T31484-2015电动汽车用动力蓄电池循环寿命要求及试验方法》《GB/T31486-2015电动汽车用动力蓄电池电性能要求及试验方法》
一、三元正极材料简介 目前，以锰、钴、镍三种元素摩尔比相等的LiNi1/3Co1/3Mn1/3O2三元复合正极材料受到广泛的关注。 由于LiNi1/3Co1/3Mn1/3O2比容量高，循环性能好，热稳定性好，而且锰、镍价格都比钴低，可大大降低材料的成本，是一种理想的锂离子电池正极材料。镍钴锰三元材料，有点镍酸锂混合钴酸锂混合锰酸锂的意思，严格来说这样理解是不正确的，但是从三元材料的性能来看，这么理解又未尝没有道理： 1.与镍酸锂相比，三元材料的能量密度有所欠缺，但是稳定性有很大的提高。 2.与钴酸锂相比，三元材料的平台略低，材料成熟度有所差距，但是安全性和循环性，尤其是高充电电压的可行性更高。 3.与锰酸锂相比，三元才老的安全性要低不少，但是高温性能和能量密度有很大的优势。 目前国内的三元一般是部分的替代钴酸锂使用领域，与锰酸锂或者钴酸锂混合用于中低端的电子消费品，与锰酸锂混合应用于中低端动力市场。 二、三元正极材料的技术发展方向 三元材料是一种综合性能优越的材料，只有以性能为导向的市场才能真正发挥其作为新型正极材料的优势。在电子产品中，三元材料除了成本上的天然优势之外，可以通过提高镍含量，提高充电电压上限和提高压实密度来使其能量密度不断提升。 1、提高镍含量的三元材料和镍钴铝具有很相似的特性，完全可以按照镍钴铝的发展模式去做。不过国内受到工艺控制水平的影响，镍钴铝一直没有发展起来，在这个大背景下，高镍的三元也很难有好的发展。 2、提高充电电压是三元材料一条重要的发展道路，目前国内很多有远见的企业也都在开发。说实话，与钴酸锂相比，三元材料在高电压下具有很高的优势，从材料本身来说，全电池中，即使在4.5V充电电压下，材料不需要改性仍然可以有很好的稳定性。而且在这个条件下，三元材料的克容量可以超过190，其前景十分值得关注。但是由于三元电池体系的成熟度相对钴酸锂有很大的差距，所以在4.3V或者4.35V下的高电压开发中，三元的优势较钴酸锂并不明显，尤其是相对于做过掺杂改性的钴酸锂而言。于是，一些厂家浅尝辄止，但是真正了解三元这一优势的厂家则从未止步。 3、提高压实密度，常规的三元材料克容量是钴酸锂的105%左右，是钴酸锂的115%左右，但是压实密度则为钴酸锂的80%左右，而一般高性能钴酸锂的领域看中的正是稳定性为前提的高能量密度，尽管三元材料的稳定性优于钴酸锂，但是其能量密度却有不小的差距，从这里我们可以看出提高三元压实密度的重要
