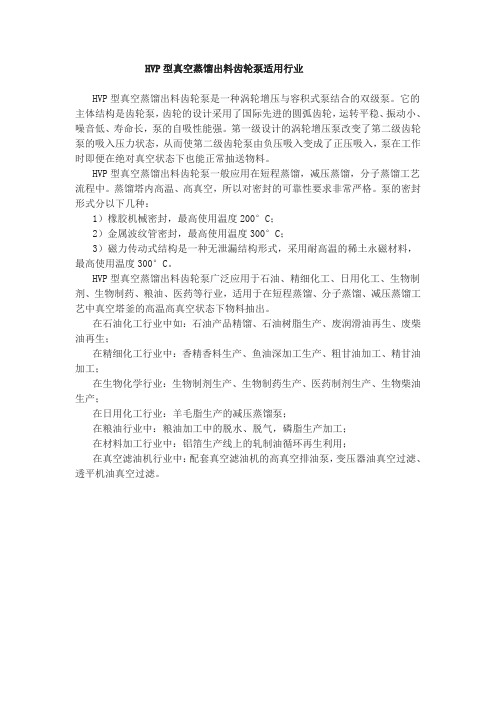

HVP系列真空蒸馏出料齿轮泵的用途
减压蒸馏是分离可提纯有机化合物的常用方法之一，它特别适用于那些在常压蒸馏时未达沸点即已受热分解、氧化或聚合的物质，而液体沸腾的温度是随外在压力的降低而降低的。采用真空泵连接盛有液体的容器，可以使液体表面上的压力降低，即可降低液体的沸点。这种在较低压力下进行蒸馏的操作称为减压蒸馏。由沧州海德尔泵业生产的HVP系列真空蒸馏出料齿轮泵实现的就是这样的操作。
此外，海德尔HVP型沧州海德尔泵业更是为满足高真空条件下的出料要求而设计的。其优势体现在泵的真空抽出能力更强，在绝对真空压力的极限真空条件，泵的真空抽出能力也非常强。同时，作为一种为刮膜蒸发、短短程蒸馏设备配套的真空出料齿轮泵，HVP 型沧州海德尔泵业在生物柴油生产、精细化工、医药、生物制剂、有机物提纯萃取、粮油加工等行业，是短程蒸馏工艺流程中必要的减压蒸馏真空出料齿轮泵。完全可以替带美国的Viking泵、瑞士Maag的马格泵、德国威特齿轮泵等国外进口泵产品。由此可见，在类似领域的应用中，国产减压蒸馏泵的品质也是相当出色的。
同时，除了满足以上提到的领域内的应用，海德尔HVP型沧州海德尔泵业在废油再生行业（包括废机油，废柴油，废煤油等废油品再生）表现更加令人满意。由于真空蒸馏出料齿轮的研制成功，使得废油再生行业在生产工艺流程上获得了革命性的突破，从而使废油再生的油品质量获得大幅度提升，废油再生的生产效率产生了跨越式的提高，废油再生的投资规模和生产成本大大降低。同时也解决了废油再生工艺中一直存在的真空蒸馏出油泵无泵可选的瓶颈式的难题。因此，海德尔沧州海德尔泵业是一种效果极佳的废油再生蒸馏齿轮泵。
总之，HVP型沧州海德尔泵业在众多领域内有着广泛的应用，是很多工业生产活动中重要的基础工具之一。因此，相关企业在进行生产时，要特别注意选择合适的厂家合作，毕竟基础工具性的设备是终端产品品质的重要保证。
真空泵用途及工作原理 一、真空泵产品用途： 1. 真空泵是用来对密封容器抽除气体的基本设备之一。它可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。 2. 真空泵在环境温度540范围内，进气口压强小于1.3X103帕的条件下允许长期连续运转，被抽气体相对湿度大于90%时，应开气镇阀。 3.泵进气口连续畅通大气运转不得超过一分种。 4.泵不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，有爆炸性的，有毒的气体。 二、真空泵故障与排除： 1.极限真空不高及其消除 （1）油位太低，有较大排气声，可加入清洁的真空泵油。 （2）泵油为可凝性蒸汽所污染，可开气镇净化或更换新油。 （3）泵口外接管道、容器、测试仪表管道、接头等漏气。大漏时，有大排气声，排气口有气排出，应找出漏气部位，进行消除。 （4）进气咀或气镇阀橡胶密封图装配不当，损坏或老化，应调整或更换。 （5）进油咀油孔堵塞，可拔出进油咀，疏通油孔。 （6）真空系统严重污染，包括容器、管道等，应予清洗。 （7）旋片弹簧折断，应予调换。
（8）旋片、泵身或盖磨损，间隙过大，应进行检查，修整或调换。 （9）泵温过高，应改善通风和冷却。如所抽气体温度太高，应予先冷却后再进入泵内。 2.喷油 （1）油位过高，可入出多余油量。 （2）减雾器中有泵油或杂物，应清除。 3.漏油 放油螺塞，油箱垫片损坏或装配不当，螺钉拧紧； 油标未拧紧，有机玻璃过热变形； 泵身部件与支座的连接挚垫片未垫好； 油封装配不当或磨损；应予调整或更换。 4.噪声 （1）旋片弹簧折断，可调换弹簧。
常用真空泵的工作原理图(1) 真空泵要求从密封容器中高速高效地排除气体，以达到产生,改善和维持真空的目的。其工作原理可以分为机械,物理和化学方式。根据要达到的真空度不同,常常需要2种以上的真空泵相组合。 代表的真空泵 1：旋转式机械泵 2：分子泵（TMP） 3：离子泵 4：Ti升华泵 5：低温泵 曾经被广泛使用的油扩散泵因为存在油气蒸发的问题、现在已经很少被采用。 旋转式机械泵 以油封式真空泵为例加以介绍。 构造：偏心轴转子,固定翼,油。旋转动力是电机。 原理：转子紧贴泵壁内侧旋转。固定翼随之下移,转子到达油面后,空气被压缩,压缩后的空气压力高于外界大气压之后从排气口排出。 特征： 排气能力由压缩比决定,可达0.1Pa程度。操作简单。可以从大气压状态下启动。油要蒸发。 为了避免油或其它液体进入真空腔内,不用油或其它液体的干式真
空泵正在成为主要的旋转式机械泵。 分子泵（TMP） 构造：电机驱动的高速旋转叶片,泵壁上固定的固定叶片。 原理：每分钟旋转数万次的高速旋转叶片撞击气体分子,被撞击的气体分子碰撞到固定叶片后又被弹到下一个旋转叶片上,最终被送到排气口。旋转叶片和固定叶片的方向相反,使分子难于逆行。这种排气方式,排气速度不因气体种类而变。 特征： 不用油,工作环境清洁,可到达10-10Pa的真空度。排气速度不受气体种类影响。构造复杂,价格昂贵,高速旋转,要注意安装要求。有振动。需要和其它初段排气泵组合。 离子泵
构造：强磁铁,蜂窝状阳极,钛(Ti)阴极。 原理：通过溅射现象,使Ti离子化,Ti离子化学反应活性高。和气体分子反应之后生成化合物。 一部分气体分子也离子化之后向阴极加速,使阴极的Ti被溅射后,一部分离子进入阴极内部。 特征： 能达到超高真空(10-10Pa) 需要和其它初段排气泵组合。 有一定寿命。 Ti升华泵 构造：加热电阻丝、Ti材料(线或球)。 原理：通过加热电阻丝,使Ti升华。因为Ti化学反应活性高、立刻和周围的气体分子反应而生成稳定的化合物。反应生成的化合物吸附在真空腔内壁上、从而达到降低气压的效果。如果升华后的Ti吸附在较大面积的内壁上、则产生巨大的排气速度。比如1平方米的面积上吸附Ti原子的话、对氮气而言、可达到24000升/s的排气速度。在压力较高时(>10-3Pa)、排气速度大大降低。因此需要和其他排气泵组合使用。 特征： 排气速度大。 没有运动部分,没有振动。 需要和其它初段排气泵组合。
电力行业 冷凝器抽真空 真空泵成套机组可用于冷凝器的抽真空和真空维持两个过程. 抽真空阶段,-在冷凝器内尚未引入蒸汽时的初始抽真空，抽出冷凝器内的空气和其它不凝结气体；真空维持阶段,在冷凝器运行中，真空泵继续工作以抽出泄漏的干空气.维持凝汽器背压在最佳工作点，确保汽轮机的高效率运行，改善电厂的热效率。 真空吸水 在这方面，真空泵用来在发电设备的冷却水系统内始终保持有一个虹吸管，使冷却水循环泵能够保持在设计流量工作，功率消耗最低。 烟气脱硫 对烟气进行脱硫时，会产生石膏浆液，需要使用真空皮带过滤机进行脱水，形成石膏产品；过滤产生的一些杂质、水汽、及少量水会进入真空泵内，液环泵采用水作为工作介质，且部件间有较大间隙，可以有效的在该工况下能够很好地运行。 飞灰输送 在真空下采用流体输送方式将飞灰从吸尘器漏斗传递到中央干燥收集点。这种传递系统的主要优点是：由于飞尘在真空下传递，任何泄漏都伴随空气进入，并且飞尘不会向外排。液环泵具有承受飞尘进入泵内的能力,是最佳的选择的输送设备。 涡轮机密封管排气 蒸汽涡轮机采用密封管对轴进行密封，避免空气内漏。这些密封管采用蒸汽进行密封。为了达到其设计性能，必须持续去除多余蒸汽和冷凝物。 真空排气 锅炉水进入系统之前，必须进行排气处理，通常采用脱气机进行。在脱气机上放置一个真空装置，配制水流经真空装置，在进入系统之前去除所有溶解气体。 排出地热气 和冷凝器排气类似，排出地热气包括从冷凝器的蒸汽空间排出空气和其它不凝结气体。但是，在地热发电设备中，用来驱动涡轮的蒸汽来自于大地，包含大量的腐蚀性气体。必须尽可能采取最有效的方式将这些气体排出。
采矿行业无论是从矾土中提炼氧化铝、铁矿石、磷酸盐、铜、二氧化钛，还是煤炭，可以采用液环泵一般应用如下：真空过滤 在平盘、转鼓、带式、以及预涂层过滤机上进行滤饼脱水的应用中，液环泵是广为人知的。正确的液环泵计算和选型是在滤液和过滤机类型的基础上进行的。 多效蒸发器 末效蒸发器是典型真空。液环泵用来去除不可冷凝气，以维持本效蒸发器中适当的真空度。 废气回收 液环压缩机用来回收在熔炼和其它类似生产中产生的一氧化碳和其它废气。 瓦斯抽取 地下煤矿内的瓦斯累积是非常危险的。爆炸及相关伤亡损失可能并已经发生过，真空系统可以有助开避免这种情况。 矿场天然气增压 矿场天然气升压是将井口低压气体升压到高压管道高压气体的过程。井口气体压力低于大气压，或为相对较低的正压，需要采用真空泵或低压压缩机抽气，并将其压力增高到比大气压高出15-30psi。第一步，采用旋转叶片、或液环泵，或压缩机，将气体传递到第二步的高压压缩机。高压压缩机通常采用旋转螺杆式或往复式压缩机，通过管道将气体输送到处理设备。 煤床瓦斯回收 这种应用常见于煤矿，这里有两种气体。一种来自于微生物，另一种是煤矿内沉积气体。通过对煤矿钻孔，并找出沉淀气体位置，可以采用真空泵对气体进行回收，这取决于井口抽气和排气压力。气体被低压真空泵收集后，由高压压缩机压到管路内进行处理，或者用来联合发电等。 通常情况下，回收的气体很洁净，但是可能仍有大量的液体进入气体内。回收的这种气体有很多用途，包括联合发电和进行加工销售的气站。 沼气回收 沼气瓦斯回收可以描述为精炼厂的排污系统或生产中的气体回收。由于其成分的原因，这种气体通常被认为是废气。由于含有大量的HC气体，这些气体通常都要被烧掉。 很多时候，有一些可以利用的高质量气体被烧掉，这些气体具有一些剩余BTU值。这种气体，一旦进行分离，可以进行回收，并从低压压缩机压到管路压缩机内。这些往复式压缩机最大限度的压缩回收气体，将其压缩并输送到煤气站，进行处理后，可以用来联合发电。 这里应用了“变废为宝”的概念，因为回收大部分要被烧掉的气体很有经济价值，并且将其作为一种能源和创收来源。将无谓烧掉的气体降低到最少，不但有利于环保，而且还解决收入和机会问题。
旋片式真空泵结构原理与工作原理 旋片式真空泵是机械容积泵，是利用转子旋转，叶片在转子槽中随离心力和定子内表面形状出进产生容积变化，使油液获得压力能的一种液泵。该泵不仅容易获得2.5～7.0 MPa的压力，而且各密封容腔在旋转的每一瞬间所排出的油液是基本相同的，所以供油脉冲较小，排量和压力较均匀。旋片式真空泵的结构有许多种，最常的是中低压定量单级双作用泵，旋片式真空泵型即属此种。和单作旋片式真空泵相比，双作泵的转子，工作时能使所受的液体径向压力得到平衡。不仅轴承的载荷减到最小，延长了使寿命;而且工作较稳定。叶片是靠旋转离心力甩出的，因此，为使叶片(b)定子很好的接触，一般要求最低转速不得低于600 r/min,否则，便会内漏多、效率低;由此也产生一个启动扭矩低的优点。旋片式真空泵结构比齿轮泵稍复杂，成本稍高，价位比柱塞泵便宜。 因此，目前在中低压供油系统和液压系统中，旋片式真空泵得到了十分广泛的应用。除广泛应用于喷油泵试验台燃油供给系统外;还广泛应用于组合机床、液压磨床、液压车床、液压刨床和注塑机等液压系统。 1、主要技术参数与性能指标(见表1) 2、结构特点与工作原理 2.1结构特点(如图1) 该泵由法兰、泵轴5,泵体1.配油盘6、转子4、叶片3、定子2、压力侧板、泵盖以及滚动轴承、骨架油封、O形橡胶密封圈(以下简称O形圈)、螺栓(共3种9个全是圆柱头内六角螺栓，均简称螺栓)和
挡圈等组成。 泵轴由装在泵体和泵盖座孔中的轴承支承，转子(b)轴用花键联接，转子上开有倾角为10°～14°(有的无倾角)的径向均布狭槽，槽内装有可沿槽径向滑动的叶片，叶片外套装着转子同心的定子(也称腰形套或内凸轮)，转子前有配油盘，后有压力侧板，最后由泵盖封闭。 配油盘上对称的开有:2个进油口相通的吸油窗和2个出油口相通的压油窗;压力侧板(兼配油盘)上只对称的开有2个配油盘吸油窗相对、也进油口相通的吸油窗。 通过键动力源联接的泵轴带着转子旋转时，叶片受到离心力的作用，其端部便顶在定子即内凸轮表面上(油压建立后，叶片底部还受到油液压力的作用，这样会使其端部X加紧贴内凸轮表面)，叶片在离心力和内凸轮推力的共同作用下，便在槽中刹复运动。 其他零件无有运动。配油盘(b)泵体装成一体，前边有法兰封闭;定子和压力侧板用两只螺栓固定在配油盘上;侧板上固定螺栓圆柱头(兼定位销)(b)泵盖上定位孔对正并进入定位孔后，用 4只螺栓7固定在泵体上。 2.2 工作原理(如图2) (1)吸油压油。定子内表面、转子外表面和两侧配油盘压力侧板端面之间形成一个密封容积。在图2A中，叶片1,4,4,7，和7,10,10,1等把这个容积分为abcd,cdef和efgh,ghab 4部分。当转子按图示箭头方向旋转时，叶片1,4和7,10各组成一个吸油腔;4,7和10,1各组成一个压油腔(在1～4和4～7间的叶片2,3和5,6都不能互成独立的工作腔)。从图2B中。可以看出，转子旋转某一角度后，cdd o c o(ghh o g o)大于abb o a o(eff o e o)，表明叶片从小半径圆弧面过渡到大半径圆弧面，叶片从槽内甩出，吸油腔容积不断增大，形成局部真空，油箱内的油液在大气压力作用下，经泵盖进油口(大)、配油盘和压力侧板吸油窗，吸入吸油腔;这便是泵的进油过程。eff o e o(abb o a o)小于cdd o c o(ghh o g o)，表明叶片从大半径圆弧面过渡到小半径圆弧面，叶片被内凸轮推进槽内，压油腔容积不断减小，压迫油液，使其获得压力能，经配油盘压油窗，泵体出油口(小)，将压油腔的油液排出;这便是泵的排油过程。 (2)双作用力平衡。因为泵轴每旋转一转，叶片在转子槽中刹返运动2次，每个由叶片构成的容积完成2次吸油和排油过程。所以，这种泵称双作用泵。又因为这种泵的吸油(低压)和压油(高压)区是分别对称分布的;所以这种泵转子受到的液体径向压力是平衡的。因此，双作用泵输出压力比单作用泵要高。目前一般可达到7.0～10.5 MPa。 (3)内漏困油(如图3)
按真空泵的工作原理，真空泵基本上可以分为两种类型，即气体传输泵和气体捕集泵。气体传输泵是一种能使气体不断的吸入和排出，借以达到抽气目的的真空泵。气体捕集泵是一种使气体分子被吸附或凝结在泵的内表面上，从而减小了容器内的气体分子数目而达到抽气目的的真空泵。 真空泵是用各种方法在某一封闭空间中产生、改善和维持真空的装置。真空泵可以定义为：利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。随着真空应用的发展，真空泵的种类已发展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。按真空泵的工作原理，真空泵基本上可以分为两种类型，即气体传输泵和气体捕集泵。随着真空应用技术在生产和科学研究领域中对其应用压强范围的要求越来越宽，大多需要由几种真空泵组成真空抽气系统共同抽气后才能满足生产和科学研究过程的要求，由于真空应用部门所涉及的工作压力的范围很宽，因此任何一种类型的真空泵都不可能完全适用于所有的工作压力范围，只能根据不同的工作压力范围和不同的工作要求，使用不同类型的真空泵。为了使用方便和各种真空工艺过程的需要，有时将各种真空泵按其性能要求组合起来，以机组型式应用。 不同真空包装机中真空泵的工作原理 水环式真空泵/液环真空泵工作原理 水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。 水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空
SK水环真空泵用途及参数 一、SK水环真空泵产品概述： SK系列水环真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，满足工艺流程要求。吸入或压送的气体中允许混有少量的液体。 SK系列水环真空泵及压缩机广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业。 由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃易爆气体时，不易发生危险，所以其应用更加广泛。 二、SK水环真空泵工作原理： 如图1所示，叶轮3偏心地安装在泵体2内，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环5，水环上部内表而与轮毂相切沿箭头方向旋转，在前半转过程中，水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空问，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低.气体被吸入空间：在后半转过程中，水环内表面渐渐与轮毂禹靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体被排出, 如此叶轮每转动一周，叶片间的空间吸排一次，许多空间不停地工作，泵就连续不断地抽吸或压送气体。 由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中, 必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
当直联真空泵排出的气体不再利用时.在泵排气一端接有气水分离器(可自己制作一水箱代替)，废水和所带的部分水排入气水分离器后，气水分离，气体由抹气管抹出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高.这时需从气水分离器的供水处供给一定的冷水(自来水)，以降低工作水的温度，保证^能达到所要求的技术要求和性能指标。 当作为压缩机使用时，泵排气11接有气水分离器,气水混合物进入气水分离器后自动分离,气体由排气管输送到所需系统而工作水经过自动溢于开关放出，压缩气体时，工作水极易发热，水由泵出口排出，温度会变得较高，因此在气水分离器的底部.要不断地供给冷水，以补充被放走的热水，问时起冷却作用.使工作水温度不致过，从而保证压缩机性能，达到技术指标.满足工艺要求。
各种真空泵的工作原理 水环式真空泵/液环真空泵工作原理 水环真空泵(简称水环泵)是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。 水环泵初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。 在泵体中装有适量的水作为工作液。当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时，小腔由大变小，使气体被压缩;当小腔与排气口相通时，气体便被排出泵外。 综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。 泵的工作原理
电动机知识 齿轮泵的使用方法及注意事项 齿轮泵的使用方法如下： 1、齿轮泵使用前必须检查泵和电动机的情况。例如，有无卡住和不灵活；填料是否严密；各部件连接是否牢固可靠；润滑油（脂）是否适量等。尤其十分重要的是，启动前必须打开排出阀和排出管路上的有关阀门。 2、齿轮油泵在运转中禁止关闭排出阀门。其享因是液体几乎是不可压缩的。启动和运转中关闭排出阀门，会使泵或管路憋坏，还可能烧坏电动机。 在运转中应当用“听声音、看仪表、模温度”的办法随时掌握二怍情况，同时要保证各部润滑良好。 3、齿轮泵的流量调节主要是采用旁通阀门开启主进行调节。 4、禁止关闭排出阀门。齿轮泵在启动和停泵时，关闭排出阀门会将憋坏或烧坏电动机。为了安全，除了泵装有安全阀门外，在泵管路上还安装有回流管，启动时可打开回流管上的阀门，以减少电动机的负荷。 匿名 随着起重机的不断发展，传统控制技术难以满足起重机越来越高的调速和控制要求。在电子技术飞速发展的今天，起重机与电子技术的结合越来越紧密，如采用PLC取代继电器进行逻辑控制，交流变频调速装置取代传统的电动机转子串电阻的调速方式等。在选型对比基础上，本项目电动机调速装置采用了先进的变频调速方案，变频器最终选型为ABB变频器ACS800，电动机选用专用鼠笼变频电动机。在众多交流变频调速装置中，ABB变频器以其性能的稳定性，选件扩展功能的丰
富性，编程环境的灵活性，力矩特性的优良性和在不同场合使用的适应性，使其在变频器高端市场中占有相当重要的地位。ACC800变频器是ACS800系列中具有提升机应用程序的重要一员， 它在全功率范围内统一使用了相同的控制技术，例如起动向导，自定义编程，DTC控制等，非常适合作为起重机主起升变频器使用。本文结合南京梅山冶金发展有限公司设备分公司所负责维修管理的宝钢集团梅钢冷轧厂27台桥式起重机变频调速控制系统，详细介绍ACC800变频器在起重机主起升中的应用。 1DTC控制技术 DTC（直接转矩控制，DirectTorqueControl）技术是ACS800变频器的核心技术，是交流传动系统的高性能控制方法之一，它具有控制算法简单，易于数字化实现和鲁棒性强的特点。其实质是利用空间矢量坐标的概念，在定子坐标系下建立异步电动机空间矢量数学模型，通过测量三相定子电压和电流（或中间直流电压）直接计算电动机转矩和磁链的实际值，并与给定转矩和磁链进行比较，开关逻辑单元根据磁链比较器和转矩比较器的输出选择合适的逆变器电压矢量（开关状态）。定子给定磁链和对应的电磁转矩的实际值，可以用定子电压和电流测量值直接计算得到。在计算中，只需要一个电动机参数―――定子电阻，这一点和几乎需要全部电动机参数的直接转子磁链定向控制（矢量控制）形成了鲜明对比，极大地减轻了微处理器的计算负担，提高了运算速度 。直接转矩控制结构较为简单，可以实现快速的转矩响应（不大于5ms）。 2防止溜钩控制
真空泵及其工作原理介绍 真空泵是指利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。通俗来讲，真空泵是用各种方法在某一封闭空间中改善、产生和维持真空的装置。 由于真空应用部门所涉及的工作压力的范围很宽，因此任何一种类型的真空泵都不可能完全适用于所有的工作压力范围，只能根据不同的工作压力范围和不同的工作要求，使用不同类型的真空泵。为了使用方便和各种真空工艺过程的需要，有时将各种真空泵按其性能要求组合起来，以机组型式应用。 1、真空泵的种类 随着真空应用的发展，真空泵的种类已发展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。随着真空技术在生产和科学研究领域中对其应用压强范围的要求越来越宽，大多需要由几种真空泵组成真空抽气系统共同抽气后才能满足生产和科学研究过程的要求。 常用真空泵包括：干式螺杆真空泵、水环泵、往复泵、滑阀泵、旋片泵、罗茨泵和扩散泵等，这些泵是我国国民经济各行业应用真空工艺过程中必不可少的
主力泵种。近年来，伴随着我国经济持续高速发展，真空泵相关下游应用行业保持快速增长势头，同时在真空泵应用领域不断拓展等因素的共同拉动下，我国真空泵行业实现了持续稳定地快速的发展。 2、真空泵的总体结构式与传动方式 真空泵的泵体的布置结构决定了泵的总体结构：1)、立式结构：进、排气口水平设置，装配和连接管路都比较方便。但泵的重心较高，在高速运转时稳定性差，故这种型式多用于小泵；2)、卧式结构：泵的进气口在上，排气口在下。有时为了真空系统管道安装连接方便，可将排气口从水平方向接出，即进、排气方向是相互垂直的。此时，排气口可以从左或右两个方向开口，除接排气管道一端外，另一端堵死或接旁通阀。这种泵结构重心低，高速运转时稳定性好。一般大、中型泵多采用此种结构。泵的两个转子轴与水平面垂直安装。这种结构装配间隙容易控制，转子装配方便，泵占地面积小。但泵重心较高且齿轮拆装不便，润滑机构也相对复杂。 真空泵的传动方式：真空泵的两个转子是通过一对高精度齿轮来实现其相对同步运转的。主动轴通过联轴器与电机联接。在传动结构布置上主要有以下两种：其一是电动机与齿轮放在转子的同一侧如图。从动转子由电动机端齿轮直接传过去带动，这样主动转子轴的扭转变形小，则两个转子之间的间隙不会因主动轴的扭转变形大而改变，故使转子之间的间隙在运转过程中均匀。这种传动方式的最大缺点是：a.主动轴上有三个轴承，增加了泵的加工和装配难度，齿轮的拆装及调整也不便；b.整体结构不匀称，泵的重心偏向电动机和齿轮箱一侧。 所具有的特点：1)、在较宽的压力范围内有较大的抽速；2)、转子具有良好的几何对称性，故振动小，运转平稳。转子间及转子和壳体间均有间隙，不用润滑，摩擦损失小，可大大降低驱动功率，从而可实现较高转速；3)、泵腔内无需
一、ZJ型罗茨真空泵的特点及用途： ZJ型罗茨真空泵主要由一对同步高速旋转的“8”字形转子与两个半圆形的泵腔组成。该泵不能单独排气，必须与前级泵（如滑阀泵、旋片泵、水环泵、油环泵等）串联使用。在前级泵进气口前面串联上ZJ型罗茨真空泵组成机组可提高前级泵的真空度，在有效荼范围内呆大大提高抽气速率。晚茨真空泵的极限压力由前级泵决定，表中数据为标准配置（配用双级油封式机械真空泵）时的最低极限压力。罗茨泵广泛使用于真空浇铸、真空熔炼、真空脱气、真空镀膜行业及化工医药行业的真空蒸馏、真空干燥等。ZJ型罗茨真空泵对小量灰尘不敏感。 本公司罗茨真空泵经过10余年不断改进，有以下优点： >> ZJ型罗茨真空泵因转子采用高精度专用数控机床加工，并作精细平衡校验，具备良好的几何对称性，转子啮合间隙均匀。泵体、侧盖采用专用机床加工，精度高。因此本公司罗茨真空泵运转平稳、噪声低、振小、极限真空度高。 >> 因泵的传动部件采用可靠的消隙结构，故泵可高压差下长期工作。 >> 起动快，能在短时间内达到极限真空。 >> 因ZJ型罗茨真空泵腔内无互相滑动的零件，无需用油润滑，避免了油蒸汽对系统的污
染。 >> ZJ型罗茨真空泵安全可靠，ZJP系列本身配带溢流阀起自动保护作用。 >> ZJ型罗茨真空泵结构紧凑，占地面积小。左、右、下面三个排气口可以任选一个，方便用户安装。 二、ZJ型罗茨真空泵的技术参数： 型号抽气速率 L/S 极限压力Pa 转速 r/min 口径mm重量KG 配用功率 （KW） 前级泵 型号 进口出口 ZJ-30306×10-227705040750.752X-4/8 ZJ-707028708050100 1.52X-8/15 ZJ-150A150290010010021532X-15/30 ZJ-300300145015015048042X- 30A/70 ZJ-6006002900150150503 5.52X-70A ZJ-1200A120014503003001580112X-70A ZJ-50005000<1×10-11800500350556×H-150 ZJ-200002000013006005001106×H-150

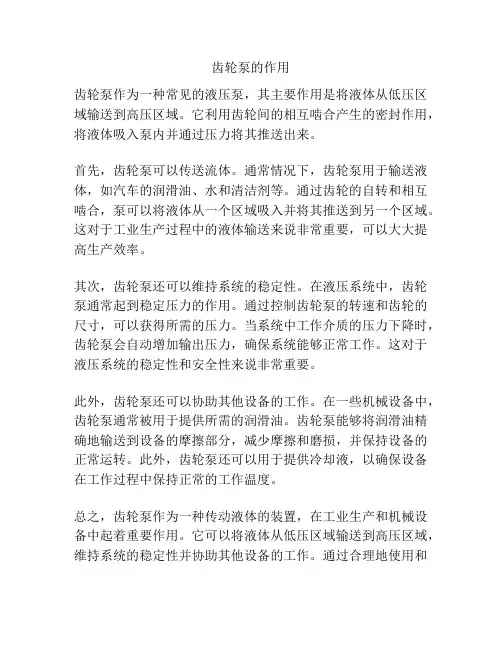

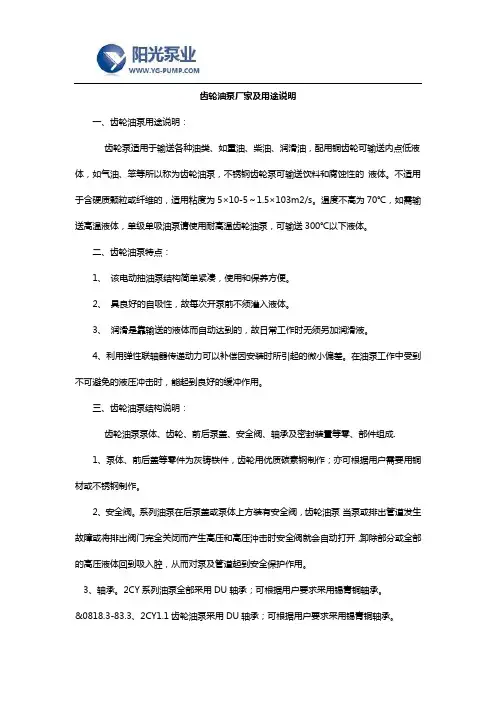

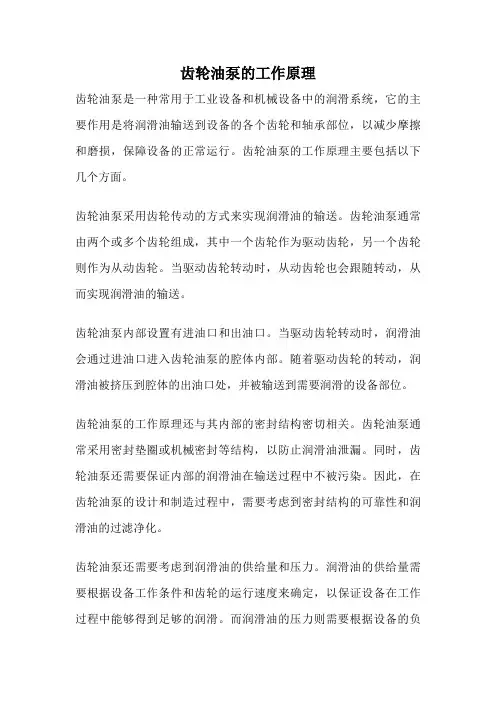

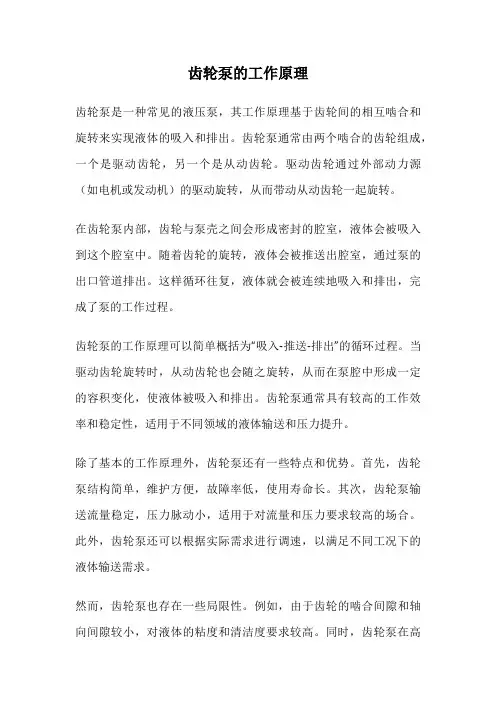

齿轮泵的简介和修理 关键词：齿轮泵工作原理流量公式间隙检修内容 前言：因齿轮泵结构简单，经久耐用，故已取代柱塞泵，但在修理时若稍微不注意就会出现打量变差的现象，希望此文能对此类泵检修有所帮助。 齿轮泵的工作原理，它的结构很简单，其基本形式就是两个尺寸相同的齿轮在一个紧密配合的壳体内相互啮合旋转，这个壳体的内部类似“8”字形，两个齿轮装在里面，齿轮的外径及两侧与壳体紧密配合。来自于管道或容器的物料在吸入口进入两个齿轮中间，并充满这一空间，随着齿的旋转沿壳体运动，最后在两齿啮合时排出。 齿轮泵也叫正排量装置，即像一个缸筒内的活塞，当一个齿进入另一个齿的流体空间时，液体就被机械性地挤排出来。因为液体是不可压缩的，所以液体和齿就不能在同一时间占据同一空间，这样，液体就被排除了。由于齿的不断啮合，这一现象就连续在发生，因而也就在泵的出口提供了一个连续排除量，泵每转一转，排出的量是一样的。随着驱动轴的不间断地旋转，泵也就不间断地排出流体。泵的流量直接与泵的转速有关。实际上，在泵内有很少量的流体损失，这使泵的运行效率不能达到100％，因为这些流体被用来润滑轴承及齿轮两侧，而泵体也绝不可能无间隙配合，故不能使流体100％地从出口排出，所以少量的流体损失是必然的。然而泵还是可以良好地运行，对大多数挤出物料来说，仍可以达到93％～98％的效率。对于粘度或密度在工艺中有变化的流体，这种泵不会受到太多影响。如果有一个阻尼器，比如在排出口侧放一个滤网或一个限制器，泵则会推动流体通过它们。如果这个阻尼器在工作中变化，亦即如果滤网变脏、堵塞了，或限制器的背压升高了，则泵仍将保持恒定的流量，直至达到装置中最弱的部件的机械极限。 齿轮泵的流量公式为： Q=2qZnηv 式中 Z——齿数； n——转数，转/分； ηv——容积效率，对一般的齿轮泵，其值可取为0.70~0.90； q——两齿之间坑的容积，米3。 当齿轮转动时，被吸进来的液体充满了齿与齿之间的齿坑，并随着齿轮沿外壳壁被输送到压力空间中去。在这里，由于两齿轮的相互啮合，使齿坑内的液体挤出，排向压力管。液体受挤压时，压力作用在齿轮上，给轴施加了一个径向负荷。挤压后封闭空间逐渐增大，形成负压区，外界的液体就在大气压力的作用之下流进齿轮泵吸入口。另外，在负压区由于封闭空间容积的增大，会使液体中的空气和水蒸气析出，发生与汽蚀现象类似的冲蚀作用，使齿轮表面受到破坏。正因为如此，有的齿轮泵上开有平衡孔或平衡槽。然而在大多数情况下，是采用斜齿轮；因为斜齿轮在啮合时封闭空间的容积几乎是不变的，即在其中一段容积增大时，另一段容积却在缩小。所以上述现象并不严重。 齿轮泵的特点是具有良好的自吸性能，且构造简单、工作可靠。 从上面的公式中可以看出，对一确定的齿轮泵（尺寸D、d、b和n都是定值），其排油量也亦确定，是一个不变的定值。因而它的特性曲线是一条垂直线（即不管外界压力如何变化，它的排油量都是固定不变的）。又因为齿轮泵的出口和入口是隔绝的，所以在外界需用油量减少时，会引起出口管道的压力急剧升
真空泵工作原理 https://www.doczj.com/doc/5c11983822.html, 【制冷设备行业门户网】发布于2011年12月1日来源： 水环式真空泵圆柱形泵缸内注入一定量的水，星形叶轮偏心地装在泵缸内，当叶轮旋转时，水受离心力作用被甩向四周而形成一个相对于叶轮为偏心的封闭水环。 水环式真空泵中被抽吸的气体沿吸气管及接头由吸气孔进入水环与叶轮之间的空间，右边月牙形部分，由于叶轮的旋转，这个空间容积由小逐渐增大，因而产生真空抽吸气体。 水环式真空泵随着叶轮的旋转，气体进入左边月牙形部分。 因叶轮是偏心旋转的，此空间逐渐缩小，气体逐渐受到压缩升压，气与水便由排气孔经接头沿排气管进入水箱中，自动分离后再由放气管放出。水环式真空泵中废弃的水和空气一起被排到水箱里。 结构紧凑、工作平衡可靠和流量均匀，所以化工生产中多用来输送或抽吸易燃、易爆和有腐蚀性的气体。水环式真空泵由于叶轮搅拌液体，损失能量大，故其效率很低。 [1]?常见故障 一、真空泵度不够 可能原因：电机供电不足导致转速不够；供水量不足；叶轮与分配板之间的间隙过大；机械密封破损导致漏水漏气；叶轮磨损过多；循环水排不出。 排除方法：检查供电电压是否在电机额定的电压范围内；加大供水量（必须控制在正确的范围内，否则会导致电机超载发热）；调小叶轮与分配板的间隙（一般在0.15—0.20mm）；更换机械密封；更换叶轮；检查出水口的管路。 二、启动不了或者启动了噪音大 可能原因：电机供电电压不足；电机缺相运行；泵长时间没用导致锈蚀；泵内吸入杂物；叶轮拖分配板。 排除方法：检查供电电压是否过低；检查电机接线是否都牢靠；如果泵长时间没用导致锈蚀的可以加点除锈剂或者打开泵盖人为去除锈迹；打开泵盖去除杂物；调节叶轮与分配板的距离。
常用三种真空泵的原理 水环式真空泵: 液环真空泵工作原理水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为 2000~4000Pa，串联大气喷射器可270~670Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真 空脱气等，水环泵得到广泛的应用。由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。 在泵体中装有适量的水作为工作液。当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部 为起点那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。 综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。 罗茨泵的工作原理: 罗茨泵在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间，转子与泵壳内壁之间，保持有一定的间隙，可以实现高转速运行。 由于罗茨泵是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。罗茨泵的极限真空除取决于泵本身结构和制造精度外，还取决于前级泵的极限真空。为了提高泵的极限真空度，可将罗茨泵串联使用。罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v内，再经排气口排出。由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。 但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返

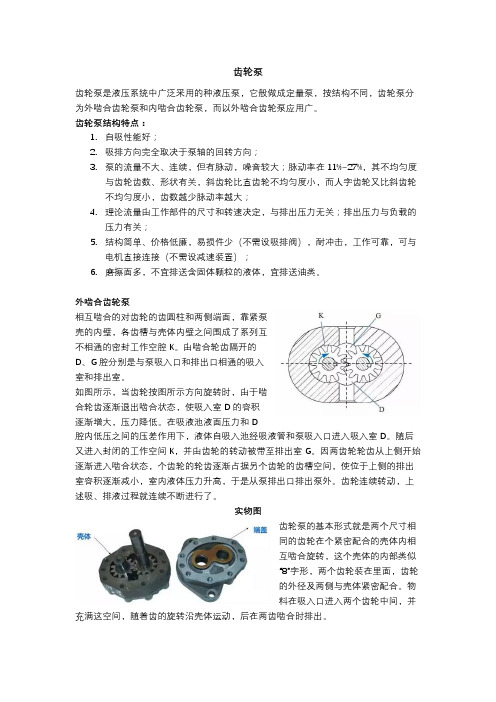

齿轮泵工作原理及结构 齿轮泵 齿轮泵是液压系统中广泛采用的一种液压泵,它一般做成定量泵,按结构不同,齿轮泵分为外啮合齿轮泵和内啮合齿轮泵,而以外啮合齿轮泵应用最广。下面以外啮合齿轮泵为例来剖析齿轮泵。 液压齿轮泵主要包括：高压定量齿轮泵，高压双联齿轮泵，润滑泵，化工泵，双向齿轮马达，齿轮泵附调压阀，齿轮泵附升降阀。 齿轮泵的工作原理和结构 齿轮泵的工作原理如图3-3所示，它是分离三片式结构，三片是指泵盖4，8和泵体7，泵体7内装有一对齿数相同、宽度和泵体接近而又互相啮合的齿轮6，这对齿轮与两端盖和泵体形成一密封腔，并由齿轮的齿顶和啮合线把密封腔划分为两部分，即吸油腔和压油腔。两齿轮分别用键固定在由滚针轴承支承的主动轴12和从动轴15上，主动轴由电动机带动旋转。 图3-3 外啮合型齿轮 泵工作原理 CB—B齿轮泵的结构如图3-4所示，当泵的主动齿轮按图示箭头方向旋转时，齿轮泵右侧（吸油腔）齿轮脱开啮合，齿轮的轮齿退出齿间，使密封容积增大，形成局部真空，油箱中的油液在外界大气压的作用下，经吸油管路、吸油腔进入齿间。随着齿轮的旋转，吸入齿间的油液被带到另一侧，进入压油腔。这时轮齿进入啮合，使密封容积逐渐减小，齿轮间部分的油液被挤出，形成了齿轮泵的压油过程。齿轮啮合时齿向接触线把吸油腔和压油腔分开，起配油作用。当齿轮泵的主动齿轮由电动机带动不断旋转时，轮齿脱开啮合的一侧，由于密封容积变大则不断从油箱中吸油，轮齿进入啮合的一侧，由于密封容积减小则不断地排油，
这就是齿轮泵的工作原理。泵的前后盖和泵体由两个定位销17定位，用6只螺钉固紧如图3-3。为了保证齿轮能灵活地转动，同时又要保证泄露最小，在齿轮端面和泵盖之间应有适当间隙（轴向间隙），对小流量泵轴向间隙为 0.025~0.04mm，大流量泵为0.04~0.06mm。齿顶和泵体内表面间的间隙（径向间隙），由于密封带长，同时齿顶线速度形成的剪切流动又和油液泄露方向相反，故对泄露的影响较小，这里要考虑的问题是：当齿轮受到不平衡的径向力后，应避免齿顶和泵体内壁相碰，所以径向间隙就可稍大，一般取0.13~0.16mm。 为了防止压力油从泵体和泵盖间泄露到泵外，并减小压紧螺钉的拉力，在泵体两侧的端面上开有油封卸荷槽16，使渗入泵体和泵盖间的压力油引入吸油腔。在泵盖和从动轴上的小孔，其作用将泄露到轴承端部的压力油也引到泵的吸油腔去，防止油液外溢，同时也润滑了滚针轴承。 图3-4 CB—B齿轮泵的结构 1-轴承外环 2-堵头 3-滚子 4-后泵盖 5-键 6-齿轮 7-泵体8-前泵盖 9-螺钉 10-压环 11-密封环 12-主动轴 13-键 14-泻油孔15-从动轴 16-泻油槽 17-定位销 齿轮泵存在的问题 1、齿轮泵的困油问题 齿轮泵要能连续地供油,就要求齿轮啮合的重叠系数ε大于1,也就是当一对齿轮尚未脱开啮合时,另一对齿轮已进入啮合,这样,就出现同时有两对齿轮啮合的瞬间,在两对齿轮的齿向啮合线之间形成了一个封闭容积,一部分油液也就被困在这一封闭容积 中〔见图3-5(a)〕,齿轮连续旋转时,这一封闭容积便逐渐减小,到两啮合点处于节点两侧的对称位置时〔见图 3-5(b) 〕,封闭容积为最小,齿轮再继续转动时,封闭容积又 逐渐增大,直到图3-5(c)所示位置时,容积又变为最大。在封闭容积减小时,被困油液受到挤压,压力急剧上升,使轴承上突然受到很大的冲击载荷,使泵剧烈振动,这时高压油从一切可能泄漏的缝隙中挤出,造成功率损失,使油液发热等。当封闭容积增大时,由 于没有油液补充,因此形成局部真空,使原来溶解于油液中的空气分离出来,形成了气 泡,油液中产生气泡后,会引起噪声、气蚀等一系列恶果。以上情况就是齿轮泵的困油现象。这种困油现象极为严重地影响着泵的工作平稳性和使用寿命。
水喷射真空泵原理与用途 水喷射真空泵是一种具有抽真空、冷凝、排水等三种有效能的机械装置。它是利用一定压力的水流通过对称均布成一定侧斜度的喷出。聚合在一个焦点上，由于喷射水流速度较高，于是周围形成负压使器室内产生真空、另外由于二次蒸汽与喷射水流直接接触，进行热交换，绝大部分的蒸汽凝结成水，少量未被冷凝的蒸汽与不凝结的气体亦由于与高速喷射的水流互相摩擦，混合与挤压，通过扩压管被排除，使器室内形成更高的真空。水力喷射器应用极为广泛，主要用于真空与蒸发系统，进行真空抽水，真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺，是制糖、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。但目前生产水力喷射器的制造厂较小，品种亦不齐全。采用多喷咀与汽环(导向盘)等结构。以及用多级泵进水，低位安装，完善与提高了其工作性能，因此具有一定的先进性、是真空冷凝设备的一种革新。 水喷射真空泵结构图 编号名称1真空蒸2水力喷射3水泵 1器盖 2喷咀座板 3喷咀
4器体 5导向盖盘 6扩散管 7止逆阀阀体 8阀板 水喷射真空泵结构优点 水喷射真空泵由器体、器盖、喷咀、喷咀座板、导向盘、扩压管及单向阀等部件组成，喷咀用不锈钢制造，喷咀座板由优质钢加工，其余零件则系铸铁铸造，喷咀采用多喷咀的结构形式，以便得到较大的水-汽接触面积，有利于热交换的进行，获得较好的真空效果。喷咀座板加工精密，精度较高，以便喷射水流准确地聚集在同一的焦点。导向盘用于减慢蒸汽(或空气)的流速，使蒸气均匀地导入器室以免喷射水流偏斜，降低抽射效能。水喷射真空泵整个装置结构紧凑精密，强度亦较高，用于真空蒸发系统中，由于能把冷凝器的冷凝作用与与真空泵的抽气作用合并在一个设备中同时大大地简化了工艺流程，比之原来用真空泵与旧式冷凝器的装置，可以节省去真空空泵、冷凝器、分水器等设备，并且还有下列优点： (1)水力喷射体积小、重量轻、结构紧凑。而效能又比较高，耗电量低于真空系统，投资省。 (2)操作简单维修方便，不用专职人员看管。
真空泵的工作原理 一、2X型旋片式真空泵（简称旋片泵）工作压强范围为101325~1.33×10-2（Pa）属于低真空泵。它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。 旋片泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除一定量的可凝性气体。但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。 旋片泵是真空技术中最基本的真空获得设备之一。旋片泵多为中小型泵。旋片泵有单级和双级两种。所谓双级，就是在结构上将两个单级泵串联起来。一般多做成双级的，以获得较高的真空度。 旋片泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa和1.33×10-1（Pa）下，其抽速值分别不得低于泵的名义抽速的95%、50%和20%。 二、2X型旋片真空泵工作原理如下： 旋片泵主要由泵体、转子、旋片、端盖、弹簧等组成。在旋片泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的二个旋片。旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。两个旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成A、B、C三部分，当转子按箭头方向旋转时，与吸气口相通的空间A 的容积是逐渐增大的，正处于吸气过程。而与排气口相通的空间C的容积是逐渐缩小的，正处于排气过程。居中的空间B的容积也是逐渐减小的，正处于压缩过程。由于空间A的容积是逐渐增大（即膨胀），气体压强降低，泵的入口处外部气体压强大于空间A内的压强，因此将气体吸入。当空间A与吸气口隔绝时，即转至空间B的位置，气体开始被压缩，容积逐渐缩小，最后与排气口相通。当被压缩气体超过排气压强时，排气阀被压缩气体推开，气体穿过油箱内的油层排至大气中。由泵的连续运转，达到连续抽气的目的。如果排出的气体通过气道而转入另一级（低真空级），由低真空级抽走，再经低真空级压缩后排至大气中，即组成了双级泵。这时总的压缩比由两级来负担，因而提高了极限真空度。 三、根据工作原理对真空泵进行分类 按真空泵的工作原理，真空泵基本上可以分为两种类型，即气体传输泵和气体捕集泵。随着
各类真空泵原理概述大全 真空泵是用各种方法在某一封闭空间中产生、改善和维持真空的装置。真空泵可以定义为：利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。随着真空应用的发展，真空泵的种类已发展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。极限压力(极限真空)从粗真空到10-12Pa以上的极高真空范围。 真空区域的划分 粗真空105～103Pa 低真空103～10-1Pa 高真空10-1～10-6Pa 超高真空10-6～10-10Pa 极高真空<10-10Pa 真空泵的分类 按真空泵的工作原理，真空泵基本上可以分为两种类型，即变容真空泵和动量传输泵。 变容真空泵是利用泵腔容积的周期变化来完成吸气和排气以达到抽气目的的真空泵。气体在排出泵腔前被压缩。 动量传输泵（分子真空泵）依靠高速旋转的叶片或高速射流，把动量传输给气体或气体分子，使气体连续不断地从泵的入口传输到出口。（单独段介绍） 变容真空泵又分为：往复式，旋转式（旋片式、滑阀式、液环式、罗茨式、螺旋式、爪形转子式），其它型式。 各类真空泵工作压力范围 真空泵种类工作压强范围（Pa） 往复式真空1×105～1.3×102
泵 旋片式真空 泵 1×105～6.7×10-1 液环式真空 泵 1×105～2.7×103 罗茨式真空 泵 1.3×103～1.3 水蒸气喷射 泵 1×105～1.3×10-1 油扩散泵 1.3×10-2～1.3×10-7 钛升华泵 1.3×10-2～1.3×10-9 真空泵的规格及型号表示法： 国产的各种机械真空泵的型号通常是用汉语拼音字母来表示。汉语拼音字母表示泵的类型；字母前的数字表示泵的级数，单级时“1”省略；字母后边横线后的数字表示泵的抽速(L/S) 。 国产真空泵型号对照表 型号名称型 号 名称 W往复式 真空泵 H 滑阀式真空泵 WY移动阀 式往复 泵 YZ余摆线真空泵 WL立式往 复泵 ZJ罗茨真空泵SZ水环泵X旋片式真空泵 SZ B 悬臂式 结构水 环泵 F分子真空泵 SZ Z 直联式 水环泵 XZ直联式旋片泵 常用真空泵技术 蒸汽喷射泵 湿式泵（液环真空泵、旋转叶片泵） 干式泵（罗茨泵、螺杆泵、爪式泵） 1、蒸汽喷射泵 喷射真空泵工作原理：蒸汽喷射真空泵有一定压强的工作的真空泵设备，蒸汽通过拉瓦尔喷咀，减压增速，蒸汽的势能转变为动能并以超音速喷入混合室，与被抽介质混合，进行能量交换，混合后的气体进入扩压器，减速增压，动通转化为压强能，为了减少后级泵的抽气负荷，配置冷凝器，通过有一定温差的两种介质对流，进行热交换，达到冷凝高温介质目的，排到大气压。工作原理如下图所示： 常用真空泵技术 优点：缺点：
