齿轮泵常见故障分析以及排除方法

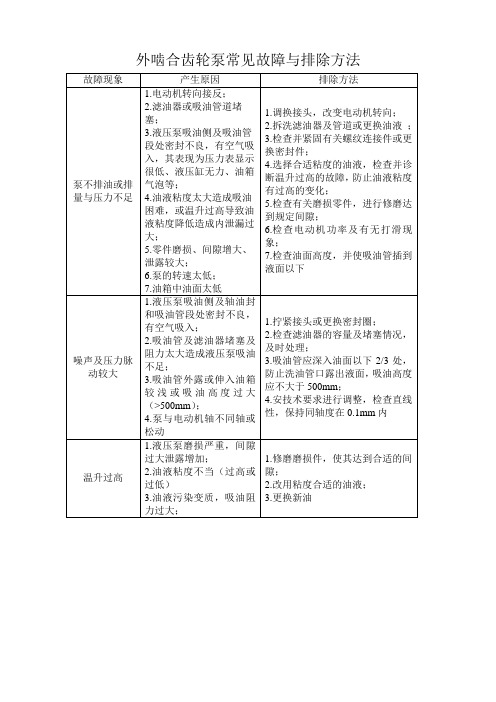

中国泵业网齿轮泵常见故障以及排除方法、齿轮油泵输送流量不足，压力偏低
故章原因：
一、齿轮泵输出管路阻力大
排除方法：
输出管路布置是否正确，管径不能偏小，管路转弯角偏多
检查阀门是否灵活
适当打开出口阀门，直到工况点
二、油内水分、气体较多
排除方法：
把油内的水分、气泡控制在100 ℃-120℃左右温度，缓慢排尽后，可逐步升温到工况点
管路布置是否合理
安装排气阀
三、管道与叶轮流道堵塞
排除方法：
清除管道内与叶轮流道内的杂物
检查阀门闸阀是否失灵
四、进口滤网堵塞
排除方法：
定期清洗滤网
滤网目数不能过密
五、齿轮泵体进口密封口环与叶轮密封口环严重磨损
排除方法：
更换磨损部件
齿轮油泵的吸入口径小于或等于100mm 时，口环间隙大于1.5mm 时应更换；吸入口径大于或等于125mm 时，口环间隙大于2mm 时，应修理更换
六、转速与转向不正确
排除方法：
检查转速值（用测速器测量）
检查线路连接情况
是否反向运转
七、输送油液的密度粘度偏离基本值
排除方法：
当介质偏离定购参数而产生故障时应向本厂查询
八、装置NPSH S 过低（汽能余量太低）
排除方法：
检查高位槽液位必要时进行调节
齿轮泵进口阀门完全打开，并检查过滤器
当高位槽至齿轮油泵进口管路阻力过大时，重新布管
2、齿轮泵的振动及噪声
故障原因：
一、底板底角安装不平稳
排除方法：
校正底板平稳性
二、各部压紧螺丝松动
排除方法：
调正各部螺栓均匀压紧
三、管道与齿轮油泵进出口连接严重偏差，承受阻力大排除方法：
调整管道与齿轮油泵出口的连接垂直度
架设支撑架（齿轮油泵不能承受管道压力）
四、齿轮泵与电机的同轴度偏差及连轴器之间端面无间隙排除方法：
调整齿轮油泵与电机的同轴度
调整连轴器之间端面间隙规定值3mm 左右
五、齿轮泵轴与轴承损坏
排除方法：
更换齿轮泵轴或轴承
六、齿轮泵内有杂物
排除方法：
清除齿轮泵内杂物
七、流速不稳定
