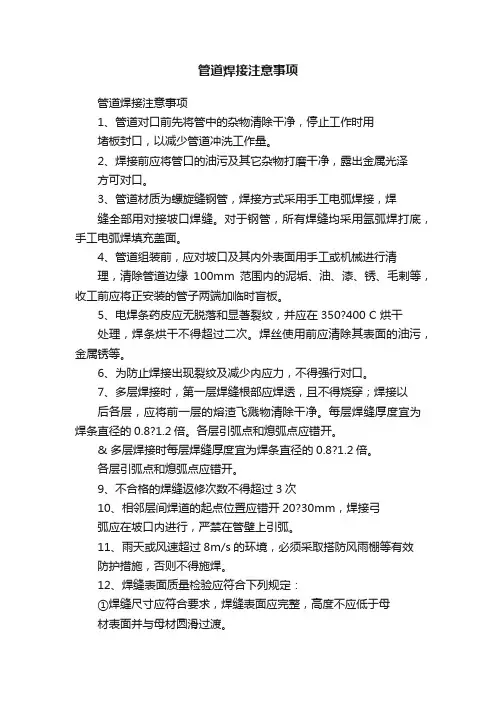

管道焊接注意事项
1、管道对口前先将管中的杂物清除干净，停止工作时用
堵板封口，以减少管道冲洗工作量。
2、焊接前应将管口的油污及其它杂物打磨干净，露出金属光泽
方可对口。
3、管道材质为螺旋缝钢管，焊接方式采用手工电弧焊接，焊
缝全部用对接坡口焊缝。对于钢管，所有焊缝均采用氩弧焊打底，手工电弧焊填充盖面。
4、管道组装前，应对坡口及其内外表面用手工或机械进行清
理，清除管道边缘100mm范围内的泥垢、油、漆、锈、毛剌等，收工前应将正安装的管子两端加临时盲板。
5、电焊条药皮应无脱落和显著裂纹，并应在350?400 C 烘干
处理，焊条烘干不得超过二次。焊丝使用前应清除其表面的油污，金属锈等。
6、为防止焊接出现裂纹及减少内应力，不得强行对口。
7、多层焊接时，第一层焊缝根部应焊透，且不得烧穿；焊接以
后各层，应将前一层的熔渣飞溅物清除干净。每层焊缝厚度宜为焊条直径的0.8?1.2倍。各层引弧点和熄弧点应错开。
& 多层焊接时每层焊缝厚度宜为焊条直径的0.8?1.2倍。
各层引弧点和熄弧点应错开。
9、不合格的焊缝返修次数不得超过3次
10、相邻层间焊道的起点位置应错开20?30mm，焊接弓
弧应在坡口内进行，严禁在管壁上引弧。
11、雨天或风速超过8m/s的环境，必须采取搭防风雨棚等有效
防护措施，否则不得施焊。
12、焊缝表面质量检验应符合下列规定：
①焊缝尺寸应符合要求，焊缝表面应完整，高度不应低于母
材表面并与母材圆滑过渡。
②咬边深度应小于0.5mm且每道焊缝的咬边长度不得大于该
焊缝总长的10%。
③表面加强高度不得大于该管道壁厚的30%且小于或
等于5mm焊缝宽度应焊出坡口边缘2-3mm。
④表面凹陷深度不得大于0.5mm且每道焊缝表面凹
陷长度不得大于该焊缝总长的10%
13、压力试验：
①一次管网及二次管网应进行强度试验和严密性试验。强度
试验压力应为1.5倍设计压力，严密性试验压力应为1.25
倍设计压力，且不低于0.16MPa。
②表的满量应达到试验压力的 1.5?2倍，数量不得少
于2块，安装在试验泵和试验系统末端。
③强度试验：升压到试验压力稳压10min无渗漏、无
压降后，降至设计压力，稳30min无渗漏、无压降为合
格。
④严密性实验：升压至试验压力，并趋于稳定后，并
详细检查管道、焊缝、管路附件及设备等无渗漏，固定支
架无明显的变形等。
⑤一级管网及站内稳压在1h内压降不大于0.05MPa
为合格，二级管网稳压在30min内压降不大于0.5MPa 为合
格。
14、一级管网的现场安装的接头密封应进行100 %的气密
性检验。二级管网的现场安装的接头密封应进行不少于20 %的气密性检验。气密性检验的压力为0.02MPa,用肥皂
水仔细检查密封处，无气泡为合格。
15、什么是二级片：2级片要求不能有夹渣，裂纹，未熔。
16、有的要求拍片数量不小于20%,是指每个焊缝都要拍，拍的
长度不小于该焊缝的20%,不是指总焊口数抽检20%。
焊缝质量标准
1、I、H级焊缝必须经探伤检验，并应符合设计要求和施工及
验收规范的规定，检查焊缝探伤报告。
2、焊缝表面I、口级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺
陷。口级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且I级焊缝不得有咬边、未焊满等缺陷。
3、焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属
之间过渡平滑，焊渣和飞溅物清除干净。
4、表面气孔：I、□级焊缝不允许；川级焊缝每50mm长度焊缝内允许直径w 0.4t ;且三3mm气孔2个；气孔间距 < 6倍孔径。
5、咬边：（咬边：由于焊接参数选择不当，或操作工艺不
正确，沿焊趾的母材部位产生的沟槽或凹陷）1级焊缝不允许。□级焊缝：咬边深度w 0.05t，且w 0.5mm，连续长度w 100mm ,且两侧咬边总长w 10%焊缝长度。川级焊缝: 咬边深度w 0.lt，且w lmm。（t为连接处较薄的板厚。）。
[一]一般规定 1．严格遵守一般焊工安全操作规程和有关电石、乙炔发生器、溶解乙炔气瓶,水封安全器、橡胶软管、氧气瓶的安全使用规则和焊(割)炬安全操作规程。 2．乙炔站应由专人操作,遵守乙炔站安全运行规程。 3．工作前或乙炔站停工时间较长再工作时,必须检查所有设备。乙炔发生器,氧化瓶及橡胶软管的接头,阀门及紧固件均应紧固牢靠,不准有松动、破损和漏气现象。氧气瓶及其附件,橡胶软管,工具上不能沾染油脂的泥垢。 4．检查设备、附件及管路漏气时,只准用肥皂水试验。试验时,周围不准有明火,不准抽烟。严禁用火试验漏气。 5．氧气瓶、乙炔发生器(或乙炔气瓶)与明火间的距离应在以上。如条件限制也不准小于,并应采取隔离措施。 6．禁止用易产生火花的工具去开启氧气或乙炔气阀门。 7．气瓶设备管道冻结时,严禁用火烤或用工具敲击冻块。氧气阀或管道要用的温水溶化,乙炔发生器、回火防止器及管道可用热水或蒸气加热解冻,或用23％～30％氯化纳热水溶液解冻,保温。 8．焊接场地应备有相应的消防器材。露天作业时应防止阳光直射在氧气瓶或乙炔发生器上。 9．压力容器及压力表,安全阀,应按规定定期送交校验和试验。检查、调整压力器件及安全附件,应取出电石篮,采取措施,消除余气后才能进行。
10．工作完毕或离开工作现场时,要拧上气瓶的安全帽,收拾现场,把气瓶和乙炔发生器放在指定地点。下班时应卸压、放水、取出电石篮。 [二]电石 1．贮存地点必须干燥,通风良好。电石桶应密封,桶上涂写“电石桶”和“禁止用水消火’等字样。室内禁止烟火及存放或敷设水管水沟。坏电石桶不准存于室内。乙炔瓶与电石不得同室存放。2．电石桶的搬动应轻搬轻放,不准扔甩,以免产生火花,引起爆炸。雨天禁止淋雨搬运。 3．取装电石和砸碎电石时,操作者应戴手套,口罩租眼镜,防止打碎的电石进入眼中。 4．电石起火要用干砂或二氧化碳灭火器。禁止用泡沫、四氯化碳灭火机或水消火。电石粒末只能在露天销毁。 [三]乙炔发生器 1．罩炔发生器本体外部应涂写“危险！”“乙炔发生器！”字样。2．移动式小型乙炔发生器,须用胶轮或装有弹簧装置的手推车搬运。搬运时应先卸压。 3．乙炔发生器的零件(特别是内壁)不得用纯铜(即紫铜)制作,避免产
焊接过程中注意事项 焊接技术就是高温或高压条件下，使用焊接材料【焊条或焊丝】将两块或两块以上的母材【待焊接的工件】连接成一个整体的操作方法。焊接技术主要应用在金属母材上，常用的有电弧焊，氩弧焊，CO2保护焊，氧气-乙炔焊，激光焊接，电渣压力焊等多种，塑料等非金属材料亦可进行焊接。焊接是通过加热、加压，或两者并用，使同性或异性两工件产生原子间结合的加工工艺和联接方式。焊接应用广泛，既可用于金属，也可用于非金属。 (1)焊接切割作业时，尤其是气体切割时，由于使用压缩空气或氧气流的喷射，使火星、熔珠和铁渣四处飞溅（较大的熔珠和铁渣能飞溅到距操作点5m以外的地方），当作业环境中存在易燃、易爆物品或气体时，就可能会发生火灾和爆炸事故。 (2)在高空焊接切割作业时，对火星所及的范围内的易燃易爆物品未清理干净，作业人员在工作过程中乱扔焊条头，作业结束后未认真检查是否留有火种。 (3)气焊、气割的工作过程中未按规定的要求放置乙炔发生器，工作前未按要求检查焊（割）炬、橡胶管路和乙炔发生器的安全装置。 (4)气瓶存在制定方面的不足，气瓶的保管充灌、运输、使用等方面存在不足，违反安全操作规程等。 (5)乙炔、氧气等管道的制定、安装有缺陷，使用中未及时发现和整改其不足。 (6)在焊补燃料容器和管道时，未按要求采取相应措施。在实施
置换焊补时，置换不彻底，在实施带压不置换焊补时压力不够致使外部明火导入等。 焊接作业中发生火灾、爆炸事故的防范措施 (1)焊接切割作业时，将作业环境l Om范围内所有易燃易爆一380． 物品清理干净，应注意作业环境的地沟、下水道内有无可燃液体和可燃气体，以及是否有可能泄漏到地沟和下水道内可燃易爆物质，以免由于焊渣、金属火星引起灾害事故。 (2)高空焊接切割时，禁止乱扔焊条头，对焊接切割作业下方应进行隔离，作业完毕应做到认真细致的检查，确认无火灾隐患后方可离开现场。 (3)应使用符合国家有关标准、规程要求的气瓶，在气瓶的贮存、运输、使用等环节应严格遵守安全操作规程。 (4)对输送可燃气体和助燃气体的管道应按规定安装、使用和管理，对操作人员和检查人员应进行专门的安全技术培训。 (5)焊补燃料容器和管道时，应结合实际情况确定焊补方法。实施置换法时，置换应彻底，工作中应严格控制可燃物质的含影实施带压不置换法时，应按要求保持一定的电压。工作中应严格控制其含氧量。要加强检测，注意监护，要有安全组织措施 电焊十不焊： （一）焊工必须持证上岗，无特种作业安全操作证的人员，不准进行焊、割作业。
焊工安全操作及注意事项 焊接安全生产 焊接是一种重要的热加工手段，在我国装备制造业中应用十分广泛。电焊工属于特殊工种，都要经过岗前培训在取得相应资质后才能持证上岗。其工作环境中存在多种危险源。对于一个电焊工来说，只有掌握焊接作业安全注意事项，提高自身安全操作技能，才能在焊接作业中避免各种危害，保证自身安全；焊接过程中的各种安全易患；以及保证焊接工件的质量问题。 焊接是被焊工件的材质（同种或异种），通过加热或加压或两者并用，并且用或不用填充材料，使工件的材质达到原子间的建和而形成永久性连接的工艺过程。焊接过程中，工件和焊料熔化形成熔融区域，熔池冷却凝固后便形成材料之间的连接。这一过程中，通常还需要施加压力。焊接的能量来源有很多种，包括气体焰、电弧、激光、电子束、摩擦和超声波等。19世纪末之前，唯一的焊接工艺是铁匠沿用了数百年的金属锻焊。最早的现代焊接技术出现在19世纪末，先是弧焊和氧燃气焊，稍后出现了电阻焊。20世纪早期，随着第一次和二次世界大战开战，对军用器材廉价可靠的连接方法需求极大，故促进了焊接技术的发展。今天，随着焊接机器人在工业应用中的广泛应用，研究人员仍在深入研究焊接的本质，继续开发新的焊接方法，以进一步提高焊接质量。 焊接是现代工业中不可少技术之一。它可以减少节省材料，来降低成本及减轻构件的自重等；焊接件是永久的结合在一起，与其他连接
方式相比更加的牢固，耐用。在众多连接方式中，焊接有许多突出的优点，但是在焊接过程中总是要加热、加压、用电、用可燃气体等，所以在此过程中无可厚非的会带来一些安全隐患。纵观历史长河，有许许多多的焊接事故发生在我们的身旁。我们该如何来预防和避免这些事故的发生呢？ 1.焊接存在的危害 在焊接过程中总会存在着对焊工的一些危害，下表是焊接事故中各种原因的统 计表，如下： 1.1.对焊工的危害 焊工的主要职业危害是粉尘、有毒气体、高温、电弧光、高频磁场等。电焊工接触到的有害因素示意图：
石化金属管道冬季施工注意事项; 冬季施工最大的特点我想就是温度比较低，在焊接作业时就一定必须重视温度，在焊接前需要测定焊接位置母才的温度，在低于工艺要求的温度的情况下，焊接前必须进行母材的预热。 冬季焊接时应注意焊接后的保温问题 雨雪天气应注意保持材料干燥 冬季焊接施工时应采取防风棚保护、提前预热管口、提高焊接前的管口预热温度、层间二次预热、缩短焊接工序间隔时间等措施。 温度高于零下5度，我想做一些常规的烘干及保温就可以了，如果温度过低或者板厚了，那恐怕就要预热和注意层间保温了。 冬季施工主要技术措施 1、管道焊接要严格按要求进行预热，管道应提前放入送暖的圭寸闭厂房内进行预热。 2、环境温度低于5C时，不宜进行水压试验；已进行水压试验的管道要及时将水排出管外，并将管口临时封堵。 3、应尽量避免在冬季进行管道的试压，如果必须在冬季试压的话，要尽量减少 充水的管道暴露在自然环境的时间，在符合规范要求的前提下，测试的时间应尽可能短，测试完毕后，要及时排空管道中的水并最大限度地吹干。 4、应尽可能增加预制量，减少现场的组焊工作量。 5、焊接时的风速不得超过下列规定，否则应采取防风措施： A手工电弧焊为8m/s； B氩弧焊、二氧化碳气体保护焊2m/s 6焊接电弧1m范围内环境的相对湿度不得大于90% 7、施焊环境温度应能保证焊件焊接所需的足够温度和焊工技能不受影响。 8、焊接工艺要求中： A当环境温度低于0C时，除奥氏体不锈钢外，无预热要求的焊接接头，在始焊处100mn 范围内，应预热到15C以上。 管道安装安全要求 为保证管道安全顺利的进行安装，确保安装人员在安装过程中的安全，特制定以下规定： 一、在人管道的安装及吊运过程中，施工操作人员、指挥人员必须密切协调，保持高度一致。 二、在指挥吊运管道的施工过程中，要深入吊装与安装现场，信号必须准确及时。三、在管道就位后，必须支撑牢固后，方可卸钩。 四、在吊装作业点，施工操作人员必须搭设供人员作业的操作平台，同时采取 可靠的支撑防护，确保管道吊装与安装过程中不发生倾倒。 五、作业点空间较小时，禁止施工人员进入管道的下方去扶或卸。 六、在吊装或安装管道过程中，当管道摆动较大或无法稳定时，施工人员禁止靠近，并且要提前疏散临近区域的施工人员。 七、安装过程中，必须将安全工作放在首位，严防管道挤压、砸压施工人员。八、在进行作业时，必须带好个人防护用品，高处作业必
焊接工作注意事项： 1 金属焊接作业人员，必须经专业安全技术培训，考试合格，持(外埠来从事电焊作业的人员，必须持原所在地地(市)级以上劳动安全监察机关核发的特种作业证明，并申请换领)方准上岗独立操作。非电焊工严禁进行电焊作业。 2 操作时应穿电焊工作服、绝缘鞋和戴、等安全防护用品，时系安全带。3电焊作业现场周围10m范围内不得堆放。 4 雨、雪、风力六级以上(含六级)天气不得露天作业。雨、雪后应清除积水、积雪后方可作业。 5 操作前应首先检查焊机和工具，如焊钳和焊接电缆的绝缘、焊机外壳和焊机的各接线点等，确认安全合格方可作业。 6 严禁在易燃易爆气体或液体扩散区域内、运行中的和装有的容器内以及受力构件上焊接和切割。 7 焊接曾储存易燃、易爆物品的容器时，应根据介质进行多次置换及清洗，并打开所有孔口，经检测确认安全后方可施焊。 8 在密封容器内施焊时，应采取通风措施。间歇作业时焊工应到外面休息。容器内照明电压不得超过12V。
焊工身体应用绝缘材料与焊件隔离。焊接时必须设专人监护，监护人应熟知焊接和抢救方法。 9 焊接铜、铝、铅、锌合金金属时，必须穿戴防护用品，在通风良好的地方作业。在有害介质场所进行焊接时，应采取防毒措施，必要时进行强制通风。 10 施焊地点潮湿或焊工身体出汗后而使衣服潮湿时，严禁靠在带电钢板或工件上，焊工应在干燥的绝缘板或胶垫上作业，配合人员应穿绝缘鞋或站在绝缘板上。 11 焊接时临时接地线头严禁浮搭，必须固定、压紧，用胶布包严。 12 操作时遇下列情况必须切断电源： 1.改变接头时。 2.更换焊件需要改接二次回路时。 3.转移工作地点搬动焊机时。 4.焊机发生故障需进行检修时。 5.更换保险装置时。 6.工作完毕或临时离操作现场时。 13 高处作业必须遵守下列规定： 1.必须使用标准的防火安全带，并系在可靠的构架上。 2.必须在作业点正下方5m外设置护栏，并设专人监护。必须清除作业点下方区域易燃、易爆物品。
1.核实管材，管件和焊材色标。 2.切割下来的短节注意标识的移植。 3.有热裂纹倾向的合金钢管开孔应采用机械钻孔。切割和打坡口也应采用机械方法。 4.与管材不等厚的管件，内壁或外壁应倒角15°，缓坡的长度为壁厚的倍。 5.有椭圆度的管件应打磨至不错口为原则。 6.凡是有焊前预热要求管道焊口，必须垫离地面150㎜以上，预防温度梯度陡降。 7.2”及以下焊口采用火焰加热必须用大号烤把 （H01-20），不能用割炬，防止无意开启高压风阀门伤及管道母材。 8.2”以上厚壁合金钢管管道焊口必须采用电加热方式预热，预热保温措施应能保证稳定的预热温度。9.合金钢管道组焊时的临时支撑必须点固在抱箍上，碳素钢的组焊卡具其端部应堆焊相应的合金钢焊条二层以上方能与合金钢管点固焊，点固前应采用正常的预热方式。 10.焊条摆动幅度不的超过倍的焊芯直径。 11.合金钢厚壁管道焊口应对称焊接，严禁单侧多层焊接。大口径的管道焊口应多名焊工联合焊接，力争
一次性完成。迫不得已中途停顿应做好后热缓冷保温工作，再焊前采用正式的预热程序方可施焊。12.高压管道焊工应严格履行完工焊缝的自检程序，确保焊缝饱满不缺肉，无深度咬边和飞溅。自检合格的焊缝才能交付焊接质检员联合检查。 13.焊接地线不能小于70平方否则易产生电流不稳。地线应靠近焊缝连接，严禁跨接仪表调节阀和阀门，防止电火花伤及阀门芯。 14.热处理完工的焊缝严禁再次动焊。 15.高压管道管工组焊法兰时应确保法兰面完好无损，焊工的地线严禁搭接在法兰端面上。 16.电焊工的把线破损应及时包裹，预防电火花伤及管道母材。 17.焊疤和弧坑应在探伤及热处理前打磨补焊完成
管道焊接施工工艺标准 1.适用范围 本工艺标准适用于工厂管道预制加工和野外现场管道安装工程的焊接施工作业指导。 2.引用标准 2.1《特种设备焊接工艺评定》JB4708-2008 2.2《工业金属管道工程施工及验收规范》GB50235-97 2.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 2.4《电力建设施工及技术验收规范》(火力发电厂管道篇)DL5031-1994 2.5《电力建设施工及技术验收规范》（火力发电厂焊接篇）DL5007-1992 2.6《化工金属管道工程施工及验收规范》HG20225-95 2.7《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-2001 2.8《西气东输管道工程焊接施工及验收规范》1（2010年6月4日）2.9《石油天然气站内工艺管道焊接工程施工及验收规范》SY0402-2000 2.10《石油和天然气管道穿越工程施工及验收规范》SY/T4079-1995 2.11《钢质管道焊接及验收》SY/T 4103-2005 2.12《输油输气管道线路工程施工技术规范》Q/CVNP 59-2001 2.13《工业设备及管道绝热工程施工及验收规范》GBJ126-89 2.14《给水排水管道工程施工及验收规范》GB50268-2008
2.15《钢制压力容器焊接工艺评定》JB4708-2000 2.16《焊接工艺评定规程》（电力行业）DL/T868-2004 2.17《火力发电厂锅炉压力容器焊接工艺评定规程》（电力行业）SD340-1989 2.18《核电厂相关焊接工艺标准》（ASME ,RCC-M） 2.19《核电厂常规岛焊接工艺评定规程》（核电）DL/T868-2004 2.20《锅炉焊接工艺评定》JB4420-1989 2.21《蒸汽锅炉安全技术监察规程》附录I（锅炉安装施工焊接工艺评定）（1999版） 2.22《石油天然气金属管道焊接工艺评定》SY/T0452-2002 2.23《工业金属管道工程质量检查评定标准》GB50184-93 2.24《锅炉压力容器焊接考试管理规则》（国家质监总疫局2002版） 2.25《承压设备无损检测》JB4730-2005.1，2，3，4，5各分册 3.术语. 3.1焊接电弧焊：指用手工操作电焊条的一种电弧焊焊接方法。管道焊接常用上向焊和下向焊两种。 3.2自动焊：指用焊接机械操作焊丝的一种电弧焊焊接方法。管道焊接常用热丝熔化极氩弧焊、涂层焊丝氩弧焊、药芯焊丝富氩二氧化碳焊混、（半）自动下向焊、二氧化碳（半）自动焊、埋弧自动焊等焊六种。 3.3钨极氩弧焊：指用手工操作焊丝的一种惰性气体保护焊焊接方法。
焊接工作注意事项公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
焊接工作注意事项： 1 金属焊接作业人员，必须经专业安全技术培训，考试合格，持(外埠来从事电焊作业的人员，必须持原所在地地(市)级以上劳动安全监察机关核发的特种作业证明，并申请换领)方准上岗独立操作。非电焊工严禁进行电焊作业。 2 操作时应穿电焊工作服、绝缘鞋和戴、等安全防护用品，时系安全带。3电焊作业现场周围10m范围内不得堆放。 4 雨、雪、风力六级以上(含六级)天气不得露天作业。雨、雪后应清除积水、积雪后方可作业。 5 操作前应首先检查焊机和工具，如焊钳和焊接电缆的绝缘、焊机外壳和焊机的各接线点等，确认安全合格方可作业。 6 严禁在易燃易爆气体或液体扩散区域内、运行中的和装有的容器内以及受力构件上焊接和切割。 7 焊接曾储存易燃、易爆物品的容器时，应根据介质进行多次置换及清洗，并打开所有孔口，经检测确认安全后方可施焊。 8 在密封容器内施焊时，应采取通风措施。间歇作业时焊工应到外面休息。容器内照明电压不得超过12V。 焊工身体应用绝缘材料与焊件隔离。焊接时必须设专人监护，监护人应熟知焊接和抢救方法。 9 焊接铜、铝、铅、锌合金金属时，必须穿戴防护用品，在通风良好的地方作业。在有害介质场所进行焊接时，应采取防毒措施，必要时进行强制通风。 10 施焊地点潮湿或焊工身体出汗后而使衣服潮湿时，严禁靠在带电钢板或工件上，焊工应在干燥的绝缘板或胶垫上作业，配合人员应穿绝缘鞋或站在绝缘板上。 11 焊接时临时接地线头严禁浮搭，必须固定、压紧，用胶布包严。 12 操作时遇下列情况必须切断电源： 1.改变接头时。 2.更换焊件需要改接二次回路时。 3.转移工作地点搬动焊机时。 4.焊机发生故障需进行检修时。 5.更换保险装置时。 6.工作完毕或临时离操作现场时。 13 高处作业必须遵守下列规定： 1.必须使用标准的防火安全带，并系在可靠的构架上。 2.必须在作业点正下方5m外设置护栏，并设专人监护。必须清除作业点下方区域易燃、易爆物品。 3.必须戴盔式面罩。焊接电缆应绑紧在固定处，严禁绕在身上或搭在背上作业。
检修公司西工业区项目部135MW#2锅炉高温过热器 12Cr1MoVG焊接工艺标准 项目名称：西工业区135MW#2锅炉高温过热器检修焊接 单位：石河子天富水利电力有限责任公司检修安装分公司 工作单位：石河子市国能能源投资有限公司西工区分公司 时间：二零一五年七月 1
小管径斜45°对接气焊工艺（OFW ） ——12Cr1MoV Φ38×5mmV 形坡口对接焊——： 针对西工业区#2锅炉的高温过热器焊接，材料为12Cr1MoVG ，直径 为38mm 、管壁的厚度为5mm ，检修公司采用右焊法进行焊接。 一． 焊前准备 1. 过热器材料：12Cr1MoVG Φ38×5mm; 2. 材料及坡口：锅炉高温过热器管道，60°±5°V 形坡口，钝边 0.5~1mm ，如图1所示; ×4.5 图（1） 3. 焊接位置：45°; 4. 焊接要求：单面焊双面成形； 5. 焊接材料：焊丝H08CrMoVA Φ2.5；（详见表1） 表（1） 6．焊接工具选用 （详见表2）
3 表（2） 7．焊接选用气体：氩气 8．试件清理：清理坡口面及坡口内外面20mm范围内的油污、锈蚀、水分及其它污物，至露出金属光泽；表（2） 9. 装配及点固：装配间隙2.5~3mm、点固在11点钟和2点位置长度为10mm，试件45°固定，由下端6点钟的位置始焊；如图所示（2） 二. 焊接工艺参数 1．层数要求：焊接两层 2．操作方法：采用右焊法焊接 3．焊接火焰：中性焰或轻微碳化焰，目的是防止合金元素的氧化烧损； 4．焊嘴倾角：与试件轴向夹角为80°左右，焊嘴偏向下坡口，因为温度是向上走的；如图所示（1） 5．焊炬倾角：与试件所焊部位的切线方向的夹角为60°左右; 6．焊丝的角度：与试件轴线方向的夹角为90°左右； 7．焊炬与焊丝的夹角一般为30°左右； 图（2）
管理制度编号：YTO-FS-PD988 电焊机安全使用注意事项通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
电焊机安全使用注意事项通用版 使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 一危险点： 1．为避免重大人身事故，务请遵守以下事项： 本焊机的设计、制作充分考虑了按安全性，操作时请务必关注本说明书的注意事项，否则会引起死亡或重伤等重大人事事项。 输入侧动力源的施工、设备场所的选定、焊接后的工作的保管和废弃物的处理等，请遵照有关规定。 无关人员请勿进入焊接作业场所等。 使用心脏起搏器的人，无医师许可不得靠近使用中的焊机及焊接作业场所周围。焊机通电时产生的磁场会对磁场起搏器的动作产生不良影响。 请有专业资格的人或内行的人员对焊机进行安装、检修和保养。 为确保安全，请正确理解本说明书的内容，并请有安全使用知识与技能的人员进行本机的操作。 不得将本机用于焊接以外的作业。 2. 为避免触电，务请遵守以下规定
一．安全注意事项 该设备属于四类激光产品，能产生漫反射，能引起人身伤害或火灾，在使用本机器之前，请仔细阅读以下安全注意事项，以确保能安全、正确的操作本机器。 1.本机供市电380V，箱内有高压，开机状态下不可触摸机器内部。 2.不准私自拆卸、安装、改造焊接机。 3.把焊接机放在水平和安全的地方。 4.接地，如果不接地，发生异常的时候你可能会触电。 5.不要窥视或触摸激光。 6.在操作过程中请佩戴好防护眼镜、防护手套、长袖夹克、皮革围裙等保护眼 睛和皮肤免受飞溅物的伤害。 7.避免激光直射皮肤。 8.不要触摸正在焊接或者钢焊接完成的工件。 9.只能使用给定的电缆。 10.不可损坏电源线和各种连接线。 11.若机器出现非正常情况，请立即按下急停按钮关机停止使用。 12.戴心脏起搏器的人严禁靠近焊接机，焊接机工作时会产生磁场，可能影响到 起搏器的正常工作而危害患者生命。 13.不要把水泼在焊接机上，水洒在焊接机上可能引起焊接机短路或者起火。 14.焊接机上不可放盛水的容器，水洒在焊接机上可能引起触电或火灾。 15.焊溅物可能点燃易燃品，所以焊接时远离易燃品。 16.为避免火灾，禁止让激光照射易燃材料。 17.除了焊接指定工件，焊接机不能移作他用。 18.为了以防万一，焊接机旁要放置灭火器。 19.焊接机要定期维护和保养，以防止任何潜在的危险。
二．使用注意事项 1.配备具有激光和焊接机的相关知识与经验的担当人员，担当人员不仅要掌握 焊接机的安全锁钥匙和密码，而且要指导操作者如何使用焊接机。 2.建立专用的激光焊接区，同时在焊接区设立“闲杂人员禁止靠近”等相关标 示。 3.把焊接机安装在水平、牢固的地方，不准放在倾斜的地方。 4.请在环境温度为5℃~30℃，湿度不大于35%的环境中使用本焊接机，周围环 境温度不应波动过大。禁止在下列环境中使用本焊接机： 有油污的环境；有震动的环境；有腐蚀的环境；高频噪声的环境； 潮湿的环境；含有高浓度碳、氮、硫的氧化物（CO 2、NO X 、 SO X ）的环境。 5.在冬天，如果环境温度降到0℃以下，水箱里的水就会结冰，水箱可能冻破。 所以特别小心在冬天要保证焊接机的环境温度不要低于0℃。如果环境温度降到0℃以下，请先排干水箱里的水，同时可以参考相关章节的介绍。 6.如果环境温度变化剧烈，在YAG激光棒和镜片上会形成水蒸气，这会影响焊 接机的使用。所以，尽可能阻止环境的剧烈变化。如果已经形成水蒸气，那么开机后先预热一会儿再使用机器。 7.如果焊接机的机壳有污点或水，请用干布或潮湿的布擦干。如果污点擦不干 净，可用中性的清洁剂或酒精擦拭干净。不可用汽油或油漆稀释剂擦拭机器。 8.禁止把螺丝或硬币等放在焊接机的内部或外部，这样可能引起短路而损害机 器。 9.请用手轻轻操作按钮，不要用螺丝刀等工具接触按钮。尤其不要用尖锐的东 西接触触摸屏，这样会造成触摸屏的永久性损害。应该用手指或专用的触摸笔操作触摸屏。 10.按钮和开关不要连续操作，保证每次只按一次。反复的开关对机器的寿命有 影响。
如不慎侵犯了你的权益，请联系我们告知！ 奥氏体不锈钢管道焊接工艺规程 1 范围 本标准适用于工业管道、公用管道和发电厂奥氏体不锈钢管道焊接施工。本标准也适用于手工氩弧焊和手工电弧焊作业。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB50235—97 《工业金属管道工程施工及验收规范》 GB/T 983—95 《不锈钢焊条》 DL/T869-2004 《火力发电厂焊接技术规程》 劳人部[1988]1号《锅炉压力容器焊工考试规则》 HYDBP006-2004《压力管道安装工程焊接、热处理过程控制程序》 HYDBP018-2004《压力管道安装工程焊接材料管理程序》 HYDBP013-2004《压力管道安装工程材料设备储存管理程序》 HYDBP012-2004《压力管道安装工程材料设备搬运管理程序》 HYDBP008-2004《压力管道安装工程计量管理手册》 HYDBP007-2004《压力管道安装工程检验和试验控制程序》 HYDBP010-2004《压力管道安装工程不合格品控制程序》 劳动部发[1996]140号《压力管道安全管理与监察规定》 3 先决条件 3.1 环境 3.1.1 施工环境应符合下列要求：
3.1.1.1 风速：手工电弧焊小于8M/S，氩弧焊小于2M/S。 3.1.1.2 焊接电弧在1m范围内的相对湿度小于90%，环境温度大于0℃。 3.1.1.3 非下雨、下雪天气。 3.1.2 当环境条件不符合上述要求时，必须采取挡风、防雨、防寒等有效措施。 3.2 奥氏体不锈钢管道焊接控制流程图 见图1。 图1 奥氏体不锈钢管道焊接控制流程图 3.3 焊接材料 3.3.1 奥氏体不锈钢管道焊接材料的采购和入库（一级库）由公司物资部负责，按《物资采购控制程序》和《焊接材料保管程序》执行。
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 不锈钢焊接要点与注意事项(最 新版) Safety management is an important part of production management. Safety and production are in the implementation process
不锈钢焊接要点与注意事项(最新版) 一、施焊前的准备工作 1、根据产品图纸要求用机械加工的方法在接头处，去除不锈钢复合层，对接焊缝需开合适的坡口。 2、焊缝两侧各10-20mm宽度范围内作好清理工作，用钢丝刷或打磨的方法，去除氧化物、锈、油、水分等影响焊接质量的物质。 3、按产品图纸装配，在碳钢侧用CJ422，φ3.2mm焊条定位焊，定位焊焊工应具有有效的岗位操作证书，保证定位焊的质量，定位焊有效长度为25-30mm。 二、焊接过程 1、不锈钢复合钢板对接缝的焊接工艺 1.1基层碳钢焊接 1.1.1采用埋弧自动焊的方法，正面焊一层，翻身后反面先用碳弧气刨方法清根，再封底焊一层。焊接规范如下：
位置焊丝焊剂焊丝直径电弧电压焊接电流焊接速度 正面H08AJ431φ5mm31-33V500-550A44-46cm/min 反面H08AJ431φ5mm32-34V580-620A44-46cm/min 1.1.2焊后清渣，并打磨。 1.1.3焊后用X射线抽样检查，抽样比例为10—20%，或用UT 探伤检 1.2过度层焊接 采用CO2半自动气保焊方法，焊接一层，焊接规范选择如下：药芯焊丝TS-309（天泰） 焊丝直径φ1.2（MM） 电弧电压19-21V 焊接电流130-150A 1.3复层焊接 采用CO2半自动气体保护焊的方法，焊接一层，焊接规范如下：药芯焊丝TS-316L（天泰） 焊丝直径φ1.2（MM）
VCM装置-工艺管道焊接施工方案 1编制说明 本方案针对于新疆圣雄50万吨/年PVC项目（二）-VCM装置工艺管道的焊接。 2编制依据 施工图纸 《工业金属管道工程施工及验收规范》GB50235-2010 《现场设备、工业管道焊接工程施工及验收规范》GB50236-2010 《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-2002 《石油化工铬镍奥氏体钢、铁镍合金和镍合金管道焊接规程》SH/T3525-1999 《压力管道安全技术监察规程—工业管道》TGS D0001-2009 3工程概况及焊接特点分析 VCM装置工艺管道主要介质包括乙炔、12度冷冻水回水、7度冷冻水上水、除氧剂、任基苯酚、化学污水、冷冻盐水、冷却循环回水、冷却循环上水、脱盐水、盐酸、超低压蒸汽、低压蒸汽、混合气、氮气、稀碱液、工厂空气、氯乙烯、真空气、放空气等多种介质，其中高温、高压、有毒介质管道对焊接的要求较高，应严格按照焊接工艺施工。 20#、20G、Q235B、L245、16Mn是低碳钢，焊接性能较好，但是容易出结晶裂纹、高温液化裂纹、多边化裂纹，其发生部位大多在（焊缝、HAZ区、多层焊层间）、且还会出现内凹、咬边、气孔等缺陷，焊接过程中应严格按照焊接工艺施焊（工艺参数、接头形式、预热、焊接顺序）。 0Cr18Ni9、00Cr17Ni14Mo2是奥氏体不锈钢，碳当量低，焊接性能良好，但是容易出现晶间裂纹和应力腐蚀裂纹（沿晶开裂和穿晶开裂）、气孔、咬边等缺陷。所以在焊接过程中，除应严格按照焊接工艺施焊外，在焊接过程中还应注意对根部和焊缝的保护。在焊后应对焊缝进行钝化处理。 4焊接材料的选择 母材材质焊条焊丝 烘干温度 （℃） 恒温时间 （分） Q235B、20G、L245、20#J426 J427 HO8Mn2SiA350—40060 16Mn J507HO8Mn2SiA350—40060 0Cr18Ni9A102H0Cr21Ni10150—20060 00Cr17Ni14Mo2A022 H00Cr19Ni12 Mo2 150—20060 若以上烘烤温度与焊条生产厂家的烘烤温度不符，要以焊条生产厂家规定的烘烤温度进行烘烤。 5焊接方法的选择 为保证焊接质量和管内清洁，对接焊缝一律采用氩弧焊打底的焊接方法。 管径≤80mm，壁厚≤6mm的对接焊口采用全氩弧焊接；其它对接焊口采用氩弧焊打底、手工电弧焊填充并盖面的氩电联焊的焊接方法, 角焊缝采用手工电弧焊。 6电焊机选择 采用目前国内较先进的、性能稳定、质量可靠、节能型的ZX7-400ST型逆变直流焊机或者硅整流焊机。 7焊材烘烤、发放及使用管理
带压补焊安全操作注意事 项示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
带压补焊安全操作注意事项示范文本使用指引：此管理制度资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 带压焊接堵漏技术是在动态条件下应用焊接技术进行 堵漏密封作业的一种特殊技术手段。在动态条件下进行焊 接作业与正常条件下进行的焊接作业有许多不同之处。正 常的焊接作业可以在条件满足的情况下进行，如坡口形 式、打磨、焊前清洁、焊前预热、层间温度、焊后热处 理、无损检测等等，这样就可以得到合格的焊接焊缝。而 带压炸接堵漏技术实现焊接过程则是在生产装置及输送管 道中的介质的工艺参数温度、压力、流量等均不降低，整 个焊接过程始终受到介质温度、压力．振动、冲刷的影响 直到泄漏被消除。因此，带压焊接堵漏技术在安全作业方 面除了要按焊接技术的安全要求操作外，还要按动态堵漏 技术作业的安全要求进行操作。带压焊接堵漏技术安全注
管道焊接常用标准 金属管道种类繁多、数量大，使用工况千差万别。我国不同行业采用不同的应用标准体系，标准之间差别很大。当然，由于金属管道的工况，如温度、压力、介质、环境等不同，标 准有差距是客观存在的。例如，电力电站管道高压、高温、蒸汽介质居多；石化、石油管道受压、腐蚀介质居多；化工行业管道还有剧毒介质（如氯气）；机械行业压力容器，按使 用情况及工况分成低压、中压、高压、超高压，按容器类别分成第一类压力容器、第二类压力容器、第三类压力容器。船舶管道有高压的蒸汽管道、主机冷却的海水管道（承压及受 腐蚀）、污水管道（承压及受高温）、燃油输送管道、压缩空气管道等，在不同的工况条件下运行。以下择要介绍一些基本标准。 一、压力管道分类 1. 压力管道的定义 压力管道是指在生产、生活中使用的可能引爆或中毒等危险性较大的特种设备及管道。 ① 输送GB5044① 《职业性接触毒物性危害程度分级》中规定的毒性程度为极度危害介质的管道。 ② 输送GB5016②《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道。 ③ 最高工作压力不小于（表压，下同），输送介质为气（汽）体及液化气体的管道。 ④最高工作压力不小于，输送介质为可燃、易焊、有毒以及有腐蚀性或高温工作温度不小于标 准沸点的液体管道。 ⑤ 上述四项规定管道的附属设施（弯头、大小头、三能、管帽、加强管接头、异径短管、管箍、仪表管、嘴、漏斗、快速接头等管件；法兰、垫片、螺栓、螺母、限流孔板、盲板、法 兰盖等连接件；各类阀门、过滤器、流水器、视镜等管道设备，还包括管道支架以及安装在压力管道上的其他设施）。 ① GB5044分为四级（与99容规相同）：极度危害（1级）
焊接工作注意事项 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
焊接工作注意事项： 1 金属焊接作业人员，必须经专业安全技术培训，考试合格，持(外埠来从事电焊作业的人员，必须持原所在地地(市)级以上劳动安全监察机关核发的特种作业证明，并申请换领)方准上岗独立操作。非电焊工严禁进行电焊作业。 2 操作时应穿电焊工作服、绝缘鞋和戴、等安全防护用品，时系安全带。3电焊作业现场周围10m范围内不得堆放。 4 雨、雪、风力六级以上(含六级)天气不得露天作业。雨、雪后应清除积水、积雪后方可作业。 5 操作前应首先检查焊机和工具，如焊钳和焊接电缆的绝缘、焊机外壳和焊机的各接线点等，确认安全合格方可作业。 6 严禁在易燃易爆气体或液体扩散区域内、运行中的和装有的容器内以及受力构件上焊接和切割。 7 焊接曾储存易燃、易爆物品的容器时，应根据介质进行多次置换及清洗，并打开所有孔口，经检测确认安全后方可施焊。 8 在密封容器内施焊时，应采取通风措施。间歇作业时焊工应到外面休息。容器内照明电压不得超过12V。 焊工身体应用绝缘材料与焊件隔离。焊接时必须设专人监护，监护人应熟知焊接和抢救方法。 9 焊接铜、铝、铅、锌合金金属时，必须穿戴防护用品，在通风良好的地方作业。在有害介质场所进行焊接时，应采取防毒措施，必要时进行强制通风。
10 施焊地点潮湿或焊工身体出汗后而使衣服潮湿时，严禁靠在带电钢板或工件上，焊工应在干燥的绝缘板或胶垫上作业，配合人员应穿绝缘鞋或站在绝缘板上。 11 焊接时临时接地线头严禁浮搭，必须固定、压紧，用胶布包严。 12 操作时遇下列情况必须切断电源： 1.改变接头时。 2.更换焊件需要改接二次回路时。 3.转移工作地点搬动焊机时。 4.焊机发生故障需进行检修时。 5.更换保险装置时。 6.工作完毕或临时离操作现场时。 13 高处作业必须遵守下列规定： 1.必须使用标准的防火安全带，并系在可靠的构架上。 2.必须在作业点正下方5m外设置护栏，并设专人监护。必须清除作业点下方区域易燃、易爆物品。 3.必须戴盔式面罩。焊接电缆应绑紧在固定处，严禁绕在身上或搭在背上作业。 4.焊工必须站在稳固的操作平台上作业，焊机必须放置平稳、牢固，设有良好的接地保护装置。 14 操作时严禁焊钳夹在腋下去搬被焊工件或将焊接电缆挂在脖颈上。
电焊工作业注意事项 作业前： 1、电焊工必须经过专业培训，经考试合格后方可上岗，非电焊工严禁从事电焊作业。 2、操作应穿电焊工作服、绝缘鞋、戴电焊手套、防护面罩等安全防护用品。 3、操作前应检查焊机和工具，如焊钳和焊接电缆的绝缘、焊机外壳保护接地和焊机各种接线点等，确认安全合格方可作业。 4、在设备上进行焊接前，应先把设备的接地或接零线拆掉，焊接完后再恢复。 5、进行电焊作业前，应检查作业环境，清除危险有害因素和设置监护人员。严禁在易燃、易爆气体扩散区域内、运行中的压力管道和装有易燃、易爆物品的容器内受力构件上焊接或切割。当附近有其他人员和有关设施时，应采用屏护和安全间隔等，保证作业安全。 6、在焊接工作场所，必须有防火设备，如消防栓、灭火器、砂箱以及装满水的水桶等。 7、电焊作业前，必须办理好动火作业审批手续，审批完成后方可进行作业。 8、电焊作业，必须由专业电工进行接线作业，严禁私拉乱接。 作业过程中：
1、电焊作业现场周围10米不得堆放易燃、易爆物品 2、雨、雪、风力六级及六级以上强风天气不得从事室外作业。雨、雪后应清除积水、积雪后方可作业。 3、施焊地点潮湿或焊工身体出汗后而使衣服潮湿时，严禁靠在带电钢板或工作件上，焊工应在干燥的绝缘板或胶垫上作业，人员应穿绝缘鞋或站在绝缘板上。 4、在金属容器内、金属结构上及其他狭小工作场所焊接时，触电的危险性最大，必须采取专门的防护措施。如采用垫橡皮垫，戴皮手套，穿绝缘鞋等，以保障焊工身体与焊件间绝缘。禁止使用简易无绝缘外壳的电焊钳。 5、高处作业必须戴好标准防火安全带，并系在可靠的构架上。 6、必须在作业点下方5 米外设置护栏，并专人监护。必须清除作业点下方区域内易燃、易爆物品。 7、操作时严禁焊钳夹在腋下或将焊接电缆挂在脖颈上。 8、焊接时二次线必须双线到位，严禁借用金属管道、金属脚手架、轨道及结构钢筋作回路地线。焊把线无破损，绝缘良好。焊把线必须加装电焊机触电保护器。 9、焊机应设置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。 10、交流弧焊机一次侧电源线必须绝缘良好，不得随地拖拉，长度应不大于5m，进线处必须设置防护罩。 11、焊机二次接线宜采用YHS型橡皮护套、铜芯多股软电缆，电缆的长度应不大于30m。
电气焊工安全操作规程 一、操作人员必须持有电气焊特种作业操作证方可上岗，学徒人员须在持有该证且经验丰富人员指导下方可操作。 二、设备应专人使用，专人管理，非操作人员未经车间负责人批准，不得操作。 三、操作者应认真阅读设备使用说明书，熟悉设备性能，了解其工作原理。 四、施焊前作好如下准备工作： 〈一〉操作者应按标准穿戴好劳保用品。 〈二〉施焊人员必须明确任务，熟悉工艺过程，弄清焊件的内外结构，禁止不清楚内部结构而盲目焊接。 〈三〉焊机应放置在距墙和其它设备300毫米以外的地方，通风良好，不得放置在日光直射、潮湿和灰尘较多处。 〈四〉施焊工作场地的风速应较小，必要时采取防风措施。 〈五〉焊机机壳接地良好，电源必须接零。 〈六〉检查焊接电缆，电缆外皮必须完整、绝缘良好。绝缘电阻不得小于1MΩ，外皮有破损时应及时修补完好或更换。
〈七〉焊机的一次电源线长度不准超过3米，当有临时任务需要较长的电源线时，应沿墙或立柱用瓷瓶隔离布设，其高度必须距地面2.5米以上，不允许将电源线直接拖在地面上。焊机与焊钳须用软电缆线连接，长度不准超过30米。焊机电缆线应为一整根线，中间不应有连接接头，当工作需要接长导线时，应使用接头连接帮牢固连接，连接处应保持绝缘良好。 〈八〉焊接电缆线如需横过马路或通道时，必须采取加保护套等安全保护措施，严禁搭在氧气瓶、乙炔瓶或其它易燃物品的容器和材料上。 〈九〉电焊机外露的带电部分应设有完好的防护(隔离)装置，电焊机裸露接线柱必须设有防护罩。 〈十〉禁止以建筑物金属构架和设备等作为焊接电源电路。 〈十一〉焊机上不得堆放杂物。 〈十二〉检查电焊钳绝缘性能，手柄要有良好的绝缘层。 五、施焊人员合电焊机开关时，应戴干燥绝缘手套，另一只手不得按在电焊机的外壳上。 六、根据焊件的形状、材质、厚度、焊接位置等选择正确的焊接参数施焊。 七、焊接时应注意事项：
目录 1、概况........................................ 2、编制依据.................................... 3、焊接工艺控制程序............................ 4、焊接工艺要求................................ 5、焊后热处理.................................. 6、管道安装.................................... 7、管道吊装..................................... 8、主要程序控制点.............................. 9、成果保护..................................... 10、职业安全健康及环境管理....................... 11、主要工机具、人力组合及施工计划...............
1、概况 咸阳60万吨/年吨甲醇项目空分装置（271）及压缩机厂房（671）区域共有高压蒸汽管线470米，管线材质均为12Cr1MoVG，管道主要尺寸主要为325*28及450*38的厚皮管道，此合金钢管道材料需要做焊前预热、焊后后热及焊后热处理，以降低焊接接头的残余应力，改善焊缝及近缝区的组织性能。因此编制此方案指导合金钢管道的施工及热处理 2、编制依据 2.1《现场设备、工艺管道焊接工程施工及验收规范》GB50236-98 2.2《工业金属管道工程施工及验收规范》GB50235-97 2.3报甲方批准的焊接工艺评定 2.4《锅炉压力容器、压力管道焊工考试与管理规则》国家质量监督局 2.5JB/T4709 钢制压力容器焊接规程 2.6华陆工程科技有限责任公司的热处理技术要求及文件
