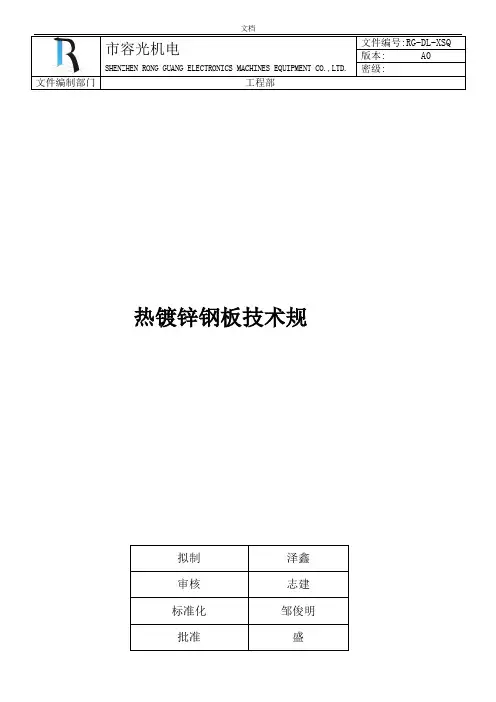

实用标准
深圳市容光机电有限公司文件编号 :RG-DL-XSQ
SHENZHENRONG GUANGELECTRONICS MACHINES版本:A0
EQUIPMENT CO.,LTD.密级:机密
文件编制部门工程部
热镀锌钢板技术规范
拟制张泽鑫
审核胡志建
标准化邹俊明
批准张盛
文件名称热镀锌钢板技术规范页数：
文件编号RG-DL-XSQ第2页共12页
文件修订信息记录表
序号版本更改单号修订原因及修订内容拟制人/修订人修订时间
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
文件名称热镀锌钢板技术规范页数：
文件编号RG-DL-XSQ第3页共12页
目录
一. 目的 ................................................. .... . (4)
二 . 适用范围 (4)
三 . 引用 / 参考标准或资料 (4)
四 . 术语及其定义 ................................................................................................................................. 4 。
五 . 热镀锌钢板的技术要求 (5)
1 常用牌号及化学成分5
2 力学性能 (7)
3 拉伸应变痕 (7)
4 锌层附着性能 (7)
5 表面质量 (8)
6 表面处理 (8)
7 镀层重量 (9)
8 不平度 (9)
9 尺寸允许偏差 (10)
六 . 检验和试验 (11)
1 试验方法 (11)
2 检验规则 (11)
3 检验报告 (11)
4 封样 (12)
5 说明 (12)
文件名称热镀锌钢板技术规范页数：
文件编号RG-DL-XSQ第4页共12页一.目的
规范公司结构件原材料为热镀锌钢板的技术要求，以利于对原材料的质量控制和检验。
为设计开发时选择原材料提供依据。
二. 适用范围
本规范适用于公司结构件原材料为 0.3mm~2.5mm 板厚的热镀锌钢板的来料检验以及设计
人员对热镀锌钢板的选用。
三. 引用 / 参考标准或资料
下列标准包含的条文，通过在本规范中引用而构成本规范的条文。凡是注日期的引用
标准，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓
励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用
文件，其最新版本均适用于本规范。
GB/T 222钢的化学成分试样的取样法及成品化学成分允许偏差
GB/T 223钢铁及合金化学分析方法
GB/T 228金属材料室温拉伸试验方法
GB/T 232金属材料弯曲试验方法
GB/T 2518-2008连续热镀锌钢板及钢带
GB/T2975钢及钢产品力学性能试验取样位置及试样制备
Q/ASB 15冷轧钢板和钢带包装、标志及质量证明书
Q-ASB 387-2006冲压级和结构级连续热镀锌钢板和钢带（JIS）
Q-ASB 392-2006连续热镀锌钢板和钢带的尺寸、外形、重量及允许偏差
Q/BQB 420-2009连续热镀锌钢板及钢带
IV-TSP-000811材料标注规范
四. 术语及其定义
连续热镀锌钢带：是指在连续热镀锌生产线上,将冷轧钢带或热轧酸洗钢带浸入锌含量(质量分数 )不低于 99% 的镀液中 , 经热浸镀并经卷取以宽度不小于600mm卷状供货的卷材。
文件名称热镀锌钢板技术规范页数：
文件编号RG-DL-XSQ第5页共12页
热镀锌钢板：指由连续热镀锌钢带经横切以矩形平板状供货的平直板材。
正常锌花镀层：锌层在正常凝固过程中,锌晶粒自由长大形成的具有明显锌花形貌的镀
层。
小锌花镀层：锌层在凝固过程中,锌晶粒被人为限制 ,形成尽可能细小的锌花镀层。
无锌花镀层：通过调整镀液化学成分所得到的,不具有目视可见的锌花形貌,表面均匀
一致的镀层。
差厚镀层：对热镀锌钢板的两面,要求具有不同锌层重量的镀层。
光整：光整是为以下一种和数种目的,而对镀锌钢板所进行的一种微小变形量的冷轧加
工，改善镀锌钢板表面外观或适合于装饰涂层；使成品部件加工时产生的滑移线(吕德斯线 )或折纹的现象暂时减至最小等。
拉伸应变痕：冷加工成形时,由于时效的原因导致钢板或钢带表面出现的滑移线、“橘
子皮”等有损表面外观的缺陷。
钝化处理：对镀锌层采用的一种化学处理方式。可减少产品在运输和储存期间因潮湿
产生的锈蚀（白锈）．除光整表面外，是镀锌层最常见的表面处理方式，其中包括普通钝化
和环保钝化。环保钝化处理的镀锌板可以满足欧盟ROHS 环保法案的要求。
耐指纹处理：对镀锌层采用的一种化学处理方式。主要在镀锌板表面上涂敷透明有机
涂层，使其具有耐指纹性，并进一步提高其耐腐蚀性。其中包括普通耐指纹和环保耐指纹。
环保耐指纹处理的镀锌板可以满足欧盟ROHS 环保法案的要求。
涂油处理：为减少钢板在潮湿的贮存条件下产生锈斑而进行的表面处理方式。
钢板不平度：将钢板自由地放在平台上,钢板下表面和平台之间的最大距离。
五. 热镀锌钢板的技术要求
1常用牌号及化学成分
现今世界各国各依其工业化的发展而有不同的工业规格,市面上常用的有日本的 JIS、
德国的 DIN 、欧洲的 EN 、美国的 ASTM等标准，中国则依据GB制定。下表1列出常用热镀
锌钢板的牌号各标准近似对照表：
文件名称热镀锌钢板技术规范页数：
文件编号RG-DL-XSQ第6页共12页
注：本规范以鞍钢企业标准为基准，在一般情况下推荐使用牌号为 SGCC，如有特殊要求则需注明。在工程图纸的材料栏按IV-TSP-000811《材料标注规范》的要求填写。
热镀锌钢板的主要元素除铁外，还有碳、锰、磷、硫等，其化学成分应符合表 2 的规定：
表2 钢的牌号和化学成分（熔炼分析）
成品钢板的化学成分允许偏差应符合GB/T 222的规定。
成品钢板的化学成分的分析方法应按照GB/T 223的规定执行。
每批检测一个试样，试样应符合GB/T 1839的要求。
我司推荐使用化学成分牌号为 SGCC 的热镀锌钢板，如有特殊要求则需注明。
文件名称热镀锌钢板技术规范页数：
文件编号RG-DL-XSQ第7页共12页
2力学性能
热镀锌钢板的力学性能应符合表 3 的规定：
表 3 热镀锌钢板的力学性能要求
力学性能数据按 GB/T 228的方法进行拉伸试验检测，每批材料至少检验 3 个试样，试样的取样要求按 GB/T 2975进行
我司推荐使用力学性能要求牌号为 SGCC 的热镀锌钢板，如有特殊要求则需注明。
3拉伸应变痕
热镀锌钢板的拉伸应变痕应符合表 4 的规定：
表 4 拉伸应变痕要求
我司推荐使用拉伸应变痕时效牌号为 SGCC 的热镀锌钢板，如有特殊要求则需注明。
4锌层附着性能
热镀锌钢板的锌层附着性能应符合表 5 的规定：
表 5 锌层附着性能
文件名称热镀锌钢板技术规范页数：
文件编号RG-DL-XSQ第8页共12页
试验试样可取横向或纵向试样，试验后试样的外表面不得有锌层脱落，但锌层的裂痕是
允许的。试样边部起 5mm内的锌层脱落不予考虑，试样的取样要求按GB/T 2975进行。我司推荐使用锌层附着性能牌号为 SGCC 的热镀锌钢板，如有特殊要求则需注明。
5 表面质量
热镀锌钢板不应有漏镀 ,镀层脱落 ,肉眼可见裂纹等影响产品使用的缺陷，不切边钢带边
部允许存在微小锌层裂纹和白边。
热镀锌钢板表面质量分为三个等级，如表 6 所描述：
表 6 表面质量
具体参照 Q/ASB 387-2006（鞍钢企业标准）要求。
我司推荐使用表面质量为 FA 级的热镀锌钢板，如有特殊要求则需注明。
6表面结构和处理
热镀锌钢板的表面结构和处理分类及代号应符合表 7 规定：表
7 表面结构和处理
文件名称热镀锌钢板技术规范页数：
文件编号RG-DL-XSQ第9页共12页
具体参照 Q/ASB 387-2006（鞍钢企业标准）要求。
我司推荐使用的镀层种类为纯锌镀层，代号为Z ；表面结构为无锌花，代号为F；表
面处理为环保耐指纹，代号为EA 的热镀锌钢板。如有特殊要求则需注明。
7镀层重量
热镀锌钢板推荐的锌层重量级别及其双面等厚镀层重量应符合表8 规定：表 8
镀层重量
文案大全
板其它重量或差厚，每面重量由供需双方商，小重量的
表面其它外可能与厚的另一面有所不同，在表面状高的情况下需行光整。
具体参照 Q/ASB 387-2006（鞍企准）要求。
我司推荐使用重量代号 Z120的板，如有特殊要求需注明。
8不平度
板按不平度可分：
普通不平度精度????????????????（代PF号.A）
高不平度精度????????????????（代PF号.B）
其不平度符合表 9 的定：
文件名称板技范数：
文件号RG-DL-XSQ第10共12
表9不平度
我司推荐使用普通级不平度（ PF.A ）的热镀锌钢板，如有特殊要求则需注明。
9尺寸允许偏差
热镀锌钢板厚度的允许偏差应符合表10 的规定：
表 10 厚度允许偏差
热镀锌钢板订货厚度为基板厚度，公称厚度为订货厚度加上表11 中镀层等效厚度（双面之和）。
表 11 镀层等效厚度（双面之和）
文件名称热镀锌钢板技术规范页数：
文件编号RG-DL-XSQ第11页共12页
我司推荐使用普通级厚度允许偏差（ PT.A ），镀层等效厚度为 0.017mm的热镀锌钢板。如有特殊要求则需注明。
热镀锌钢板的常用尺寸规格有：1250mm*2500mm，其他尺寸偏差参照Q/ASB 392-2006（鞍钢企业标准）要求。
六. 检验和试验
1试验方法
1.1 钢板尺寸的检验应采用适当精密度的测量工具进行，并符合许可偏差范围。
1.2 钢板表面质量的检验用目视检查。
1.3 钢板的其他检测项目（如化学成分、拉伸试验、弯曲试验、硬度、表面粗糙度等），
其取样方法、取样数量、试验方法应分别符合GB 中所规定或依照 Q/ASB鞍钢企业标准。2检验规则
2.1 热镀锌钢板应按成批验收，每批应由同一炉号、同一规格、同一工艺、同一厚度
的钢板组成。
2.2 热镀锌钢板在初检不合格时，可从同一批次中再任取双倍数量的试样进行不合格
项目的复检，复检结果（包括该项目试验所要求的所有指标）合格，则此批钢板合格。如
复检结果（包括该项目试验所要求的所有指标中任一指标）不合格，则此批钢板不合格，
不应验收，但该批材料中未做试验的单件应逐件重新提交验收。
2.3 如试验操作出现错误，则试样作废，另取试样重新检测。
2.4 热镀锌钢板的包装、标志及质量证明书应符合Q/ASB 15 （鞍钢企业标准）的规定。
供应商应能够提供有关报告书，包括试验报告、制造方法、尺寸数量、包装形式等，甚至于记录自熔炼开始可供追查识别的编号，以便我司随时查验。
文件名称热镀锌钢板技术规范页数：
文件编号RG-DL-XSQ第12页共12页
4封样
定期对供应商提供的热镀锌钢板进行封样过塑，作为来料检验的依据，一年更换样品一次。
5说明
本技术规范的数据以鞍钢企业标准的数据为基本要求，如果选用其他钢厂材料，则性能
参数不得低于鞍钢企业标准要求，同时必须提交验证后备案方可使用。
本技术规范同结构件图纸一起作为热镀锌钢板结构件的检验依据，如本规范内容同图纸要求
有抵触，则以图纸为准；图纸上未标注说明的，则以本规范为准；本规范和图纸都未
标注说明的，则须符合 Q/ASB 387-2006 冲压级和结构级连续热镀锌钢板和钢带（鞍钢企业标准）的要求。
