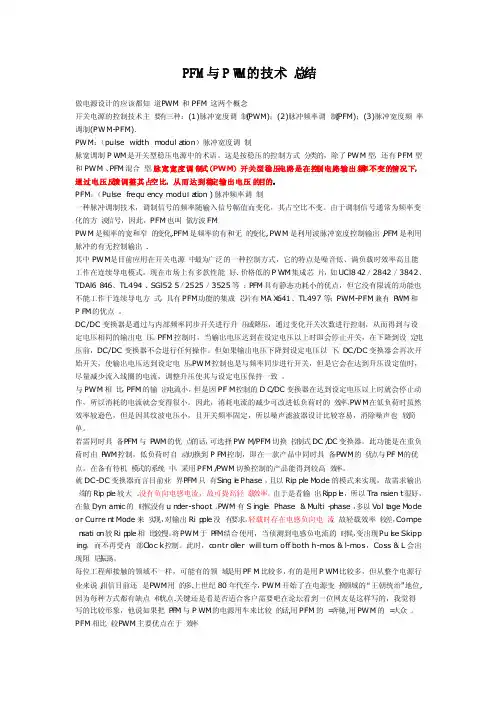

谈谈PFM(脉冲频率调制)与PWM(脉冲宽度调制)

做电源设计的应该都知道PWM 和PFM 这两个概念

开关电源的控制技术主要有三种：(1)脉冲宽度调制(PWM)；(2)脉冲频率调制(PFM)；(3)脉冲宽度频率调制(PWM-PFM)．PWM：（pulse width modulation）脉冲宽度调制

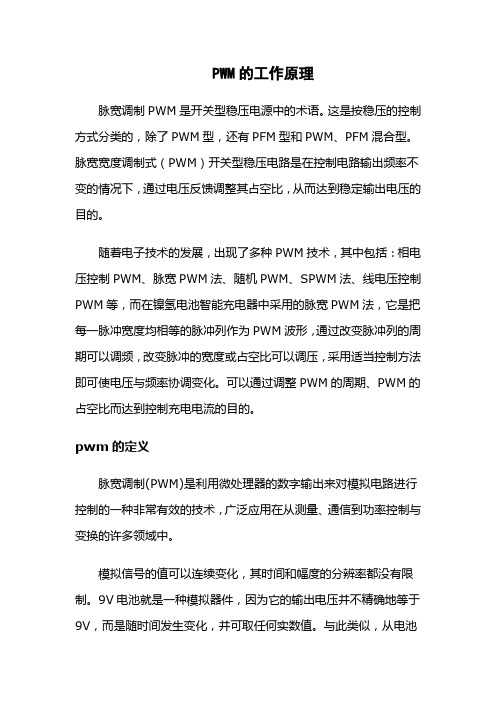

脉宽调制PWM是开关型稳压电源中的术语。这是按稳压的控制方式分类的，除了PWM型，还有PFM型和PWM、PFM混合型。脉宽宽度调制式（PWM）开关型稳压电路是在控制电路输出频率不变的情况下，通过电压反馈调整其占空比，从而达到稳定输出电压的目的。

PFM：（Pulse frequency modulation) 脉冲频率调制

一种脉冲调制技术，调制信号的频率随输入信号幅值而变化，其占空比不变。由于调制信号通常为频率变化的方波信号，因此，PFM也叫做方波FM

PWM是频率的宽和窄的变化,PFM是频率的有和无的变化, PWM是利用波脉冲宽度控制输出,PFM

是利用脉冲的有无控制输出.

其中PWM是目前应用在开关电源中最为广泛的一种控制方式，它的特点是噪音低、满负载时效率高且能工作在连续导电模式，现在市场上有多款性能好、价格低的PWM集成芯片，如UCl842／2842／3842、TDAl6846、TL494、SGl525／2525／3525等；PFM具有静态功耗小的优点，但它没有限流的功能也不能工作于连续导电方式，具有PFM功能的集成芯片有MAX641、TL497等；PWM-PFM 兼有PWM和PFM的优点。

DC/DC变换器是通过与内部频率同步开关进行升压或降压，通过变化开关次数进行控制，从而得到与设定电压相同的输出电压。PFM控制时，当输出电压达到在设定电压以上时即会停止开关，在下降到设定电压前，DC/DC变换器不会进行任何操作。但如果输出电压下降到设定电压以下，DC/DC变换器会再次开始开关，使输出电压达到设定电压。PWM控制也是与频率同步进行开关，但是它会在达到升压设定值时，尽量减少流入线圈的电流，调整升压使其与设定电压保持一致。与PWM相比，PFM的输出电流小，但是因PFM控制的DC/DC变换器在达到设定电压以上时就会停止动作，所以消耗的电流就会变得很小。因此，消耗电流的减少可改进低负荷时的效率。PWM在低负荷时虽然效率较逊色，但是因其纹波电压小，且开关频率固定，所以噪声滤波器设计比较容易，消除噪声也较简单。

若需同时具备PFM与PWM的优点的话，可选择PWM/PFM切换控制式DC/DC变换器。此功能是在重负荷时由PWM控制，低负荷时自动切换到PFM控制，即在一款产品中同时具备PWM的优点与PFM 的优点。在备有待机模式的系统中，采用PFM/PWM切换控制的产品能得到较高效率。

就DC-DC变换器而言目前业界PFM只有Single Phase，且以Ripple Mode的模式来实现，故需求输出端的Ripple较大。没有负向电感电流，故可提高轻载效率。由于是看输出Ripple，所以Transient很好，在做Dynamic的时候没有under-shoot。PWM有Single Phase & Multi-phase，

多以Voltage Mode or Current Mode来实现，对输出Ripple没有要求，轻载时存在电感负向电流，故轻载效率较差，Compensation较Ripple相比较慢。将PWM于PFM结合使用，当侦测到电感负电流的时候，变出现Pulse Skipping，而不再受内部Clock控制。此时，controller will turn off both h-mos & l-mos，Coss & L会出现阻尼振荡。

每位工程师接触的领域不一样，可能有的领域是用PFM比较多，有的是用PWM比较多，但从整个电源行业来说,相信目前还是PWM用的多.上世纪80年代至今，PWM开始了在电源变换领域的“王朝统治"地位,因为每种方式都有缺点和优点.关键还是看是否适合客户需要吧在论坛看到一位网友是这样写的，我觉得写的比较形象，他说如果把PFM与PWM的电源用车来比较的话,用PFM的=奔驰,用PWM的=大众。

PFM相比较PWM主要优点在于效率

1、对于外围电路一样的PFM和PWM而言,其峰值效率PFM与PWM相当,但在峰值效率以前,PFM的效率远远高于PWM的效率,这是PFM的主要优势.

2、PWM由于误差放大器的影响，回路增益及响应速度受到限制，PFM具有较快的响应速度

PFM相比较PWM主要缺点在于滤波困难

1、滤波困难（谐波频谱太宽）。

2、峰值效率以前,PFM的频率低于PWM的频率,会造成输出纹波比PWM偏大。

3、PFM控制相比PWM控制 IC 价格要贵。

PFM之所以应用没有PWM多最主要的一个原因就是另外一个原因就是PWM的巨大优点了：控制方法实现起来容易，PFM控制方法实现起来不太容易。

省电模式与强制PWM 模式的对比（在10 至30 mA 负载瞬变条件下）

多种省电模式

快速PFM：效率高于PWM，但低于轻PFM? (LPFM)。权衡折衷

如需在非常轻负载时实现最高的效率，则采用“轻PFM”模式?

如需在轻负载和重负载之间频繁切换，且具有上佳的瞬态响应，则可使用“快速PFM”模式?

省电模式的选择由用户通过向转换器发送I?

结论（可变频率转换器）

优势?

在轻负载条件下可实现更好的效率λ

无需补偿器λ

易于实现：允许使用多种电感器λ

可变频率架构可能存在一些问题?

EMIλ频谱散布在所有的频率上，可能很难滤除

可听噪声（对于fλ < 20 kHz）

与EMI 有关的问题有时可以得到缓解：

EMI 由快速dv/dtλ和di/dt引起

在高功率条件下采用固定频率PWMλ

在省电模式中采用可变频率，总输出功率级别非常低。EMIλ可能不是问题需要时可将转换器设定至“强制PWM”模式λ
