第八章直流稳压电源练习（二轮复习）
一、选择题
1、1. 并联型稳压电路能输出稳定的。
A．脉动直流电 B. 交流或直流电
C．交流电 D. 直流电
2、在（2）所示的电路中，正确的并联型稳压电路是。
3、用一只伏特表测量一只接在电路中的稳压二极管（2W13）的电压读数只是0.7V，这种情况表明该二极管______
A．工作正常B．接反
C．处于击穿状态D．不确定
4、要求输出稳定电压+10V，集成稳压器应选用的型号是。
A．W7812 B. W317
C．W7909 D. W337
5、下列对串联型带放大环节稳压电源表述错误的是_____。
A、有调整元件、比较放大、基准电源、采样电路
B、放大对象是采样信号与基准电源的差值
C、需要时，调整管才工作；不需要时，调整管不工作。
D、比并联型稳压电路的输出电流大。
6、电路如图示，此为一同学设计的输出Uo 为6V 直流电源电路，请指出其中存在______处错误。
A．三B．四C．五
7、电路如上图示，此为一同学设计的输出Uo 为6V 直流电源电路，请指出其中变压器存在的错误是______。
A．变压器的副边值太大B．变压器的匝数比太小
C．变压器的副边值太小
8、稳压电路一般来说，它属于_____电路。
A．负反馈自动调整 B.负反馈放大
C. 直流电路
D.交流放大
9、下列指标属于稳压电源特性指标的是_________.
A.稳压系数Sr
B.输出电流Io
C.输出电阻r o
D.电压调整率Kv
10、串联型稳压电路如图示，当调节电位器RW 时，如果UO 始终为22V，此时放大管T2 和调整管T1 分别工作在______。
A ．靠近截止区和饱和区
B ．饱和区和截止区
C ．放大区和饱和区
11、串联型稳压电路如图示，该电路实质上是一个______电路。
A ．电压并联负反馈
B ．电压串联负反馈
C ．电流串联负反馈
12、串联型稳压电路用复合管作调整管，是由于用单管________。
A ．击穿电压()BR CEO V β()BR CEO V 不够高 Ｂ．电流CM I 不够大
Ｃ．功耗CM P 不够大 Ｄ．电流放大系数不够大β
13、串联型稳压电路中，其调整管工作于_________。
A.放大区
B.饱和区
C. 截止区
D.开关状态
14、如图14中，121P R R R K ===Ω121P R R R K ===Ω，若V3管的稳压值为6.3V ，输入电压为25V ，晶体管的V BE 均为0.7V ，则输出电压的可调围为________.
A.10.5V ～21V B ．8.4V ～16.8V
C ．0～7V D.7V ～17V
15、上图中，当负载短路时，_______管最易烧坏。
A.V1
B.V2
C.V3
D.V1、V3
16、上图中，V3管工作在_______状态。
A.正向导通 B 。反向截止
C ．反向击穿
D 。不确定 图14
二、填空题
1、当输入电压降低时，并联型稳压电路的稳压过程为：输入电压V I 减低→输出电压V o → 稳压
管上的压降V Z → 稳压管电流I Z → 流过限流电阻R 的电流I R →电阻R 上的压降 →稳定输出电压V o 。
2、串联式稳压电路如图2所示，稳压管的稳定电压U Z =5.3V ，电阻R 1=R 2=200，三极管的
U BE =0.7V 。 说明电路有___________、___________、__________、__________四个部分构成。当R W 的滑动端在最下端时U O ＝15V ，R W =________。若R W 的滑动端移至最上端时，问U O ＝_________。
图2

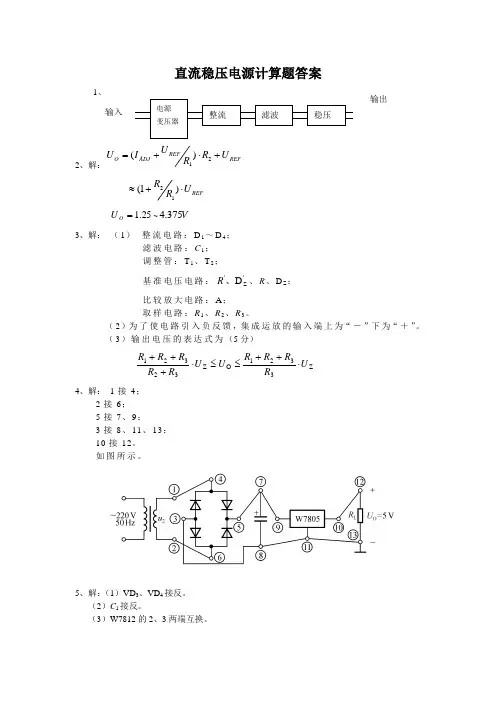

3、由桥式整流、电容滤波电路和三端固定式集成稳压器构成的直流稳压电源如图3所示，其中电源变压器次级电压V2的有效值V2=12V。则：最大输出电压V0max,最小输出电压V Omin 。
图3
4、一个由CW7812集成稳压器组成的输出电压可调稳压电源，设CW7812稳压器输出电压为12V，稳压电源电路如图4所示。当R W电位器滑动点调至最上端，输出电压为; 当R W滑动点调至最下端，输出电压为____ 。
图4
5、当稳压电路的输入电压冲正常时的15V上升到19V，输出电压从正常时的11.9V，上升到12.1V，该电路的稳压系数等于___________.
6、某直流电源的空载输出电压是25V，接上100Ω负载后的输出电压为24V，它的输出电阻是_________。
7、稳压电源的主要质量指标是_________、____________、_________、___________。
8、若有一只稳压二极管和一只锗晶体二极管用万用表欧姆挡测量正向电阻：A管为
4KΩ，B管为30Ω，则___________管为稳压二极管。
9、串联型稳压电路实质是一个输入为直流电压Vz的___________，稳压性能好，反馈类型是_____________。
10、硅稳压二极管电路中，硅稳压二极管必须和负载电阻___________。限流电阻不仅具有_________作用，也有___________作用。
三、判断题
1、串联型晶体三极管稳压电路的基本原理是将一个称为调整管的晶体三极管作为可变电阻，当输出电压变化时，调整管的等效电阻将变化。（）
2、串联型稳压电源的调整管在输出电压稳定时不工作，不稳定时才工作，调整输出电压。（）
3、稳压电路的输出电阻越小，它的稳压性能就越好（）
4、硅稳压二极管工作在反向击穿状态，切断外加电压后，PN结仍处于反向击穿区。
（）
5、电压调整率是电压的相对变化量。电流调整率是电流的相对变化量。（）
6、质量指标是衡量电源性能优劣的参数，当质量指标参数数值较小时，稳压电源的稳压性能比较好（）
7、对于稳压器来讲，一般要求输出电压可调，因此它的电压调整率是越大越好。（）
8、带有放大环节的串联型稳压电路中，为提高稳压效果，加入了比较放大环节，用以提高调整管的灵敏度。（）
9、硅稳压二极管稳压电路的稳压精度不高，输出电流可很大（）
10、当工作电流超过最大稳定电流Izmax时，稳压二极管将不起稳压作用，但并不损坏（）
四、分析题
1、找出图（a）(b)所示的稳压电路错误之处，并画出正确的连接电路。
2、指出下图（a）（b）所示的稳压电路中的错误。
3、如下图所示，问当出现下述情况时，故障现象如何？输出电压Vo为多少？
（1）晶体管T2发射结烧断；（2）晶体管T1发射结烧断
（3）晶体管T1集电极和发射极短路；（4）电位器Rw活动接点不良；
（5）Rc断路；（6）R 断路；
（7）R1断路（8）R2断路
