Reactors
Introduction
With 40 years of successful field experience, Trench is the recognized world leader in the design and manufacture of air core, dry type, power reactors for all utility and industrial applications. The unique, custom design ap-proach, along with fully integrated engineering and manufacturing facilities in both North America and Europe have enabled Trench to become the technical leader for high voltage inductors worldwide.
A deep commitment to the power industry, along with extensive investment in engineering, manufacturing and test capability give Trench customers the utmost in high quality, reliable products which are individually designed for each application. Trench reactor applications have grown from small, distribution class, current limiting reactors to complex EHV applied reactors surpassing 300 MVA per coil. Reactors are manufactured in accordance with ISO 9001 quality standard. Trench's highly develo-ped research and development program constantly addresses new technologies and their potential ap-plication in reactor products. Trench welcomes challenges for new applications for power reactors.
This brochure outlines the features, capabilities and applications of Trench reactors.
Although air-core, dry type reactors represent the majority of reactor production volume, Trench
also produces a highly successful line of iron core/iron shielded and oil type reactors for specific appli-cation (eg. Resonance Grounding/ Petersen Coils). These reactors are also described in detail in other sections of the Trench
product catalogue.
Design Features of
Air-Core Dry Type Reactors
?Epoxy impregnated, fibreglass encapsulated construction
?Aluminum construction through-out with all current carrying connections welded
?Highest mechanical and short circuit strength
?Essentially zero radial voltage stress, with uniformly graded axial voltage distribution between terminals
?Low noise levels are maintained throughout the life of the reactor
?Weatherproof construction, with minimum maintenance require-ments
?Design service life in excess of 30 years
?Designs available in compliance with ANSI/IEEE, IEC and other
major standards.
Reactors
Fig. 1
Three-phase stacked
current limiting reactor 2
Series Reactors
Reactors connected in series with the line or feeder. Typical uses are fault current reduction, load balancing in parallel circuits, limi-ting inrush currents of capacitor banks, etc.
Reactor Applications
Fig. 2
Schematic diagram
Fig. 4
Current limiting reactor
Fig. 3
Single phase series reactors Trench reactors are utilized on transmission and
distribution systems. Although it is not possible to list all reactor applications, some of the most common are described below.
Current Limiting Reactors,
reduce the short circuit current to levels within the rating of the
equipment on the load side of the reactor.
Applications of current limiting reactors range from the simple distribution feeder reactor to large bus-tie and load balancing reactors on systems rated up to 765 kV/2100 kV BIL.
Capacitor Reactors are designed to be installed in series with a
shunt connected capacitor bank to limit inrush currents due to
switching, to limit outrush currents due to close in faults and to control the resonant frequency of the system due to the addition of the capacitor banks. Reactors can be installed on system voltages through 765 kV/2100 kV BIL. When specifying capacitor reactors,the requested continuous current rating should account for harmonic current content, tolerance on capacitors and allowable system overvoltage.
3
Buffer Reactors for
Electric Arc Furnaces (EAF).
The most effective use of EAFs is achieved by operating the furnace at low electrode current and long arc length. This requires the use of a series reactor in the supply system of the arc furnace transformer for
stabilizing the arc.
Fig. 5 Buffer reactor for E.A.F.
Fig. 6
Load flow control reactors Duplex Reactors are current
limiting reactors which consist of
two half coils, wound in opposition.
These reactors provide a desirable
low reactance under normal con-
ditions and a high reactance under
fault conditions.
Load Flow Control Reactors are
series connected on transmission
lines up to 800 kV.
The reactors change the line
impedance characteristic such that
load flow can be controlled, thus
ensuring maximum power transfer
over adjacent transmission lines.
4
Filter Reactors
Filter Reactors are used in conjunc-tion with capacitor banks to form series tuned harmonic filter circuits, or in conjunction with capacitor banks and resistors to form broad-band harmonic filter circuits.
When specifying filter reactors, the magnitudes of fundamental and harmonic frequency current should be indicated. If inductance adjustment for fine tuning is required, the required tapping range and tolerances must be specified. Many filter applications require a Q-factor which is very much lower than the natural Q of the reactor. This is often achieved by connecting a resistor in the circuit.
An economical alternative is the addition of a de Q'ing ring structure on a reactor. This can reduce the Q-factor of the reactor by as much as one tenth without the necessity of installing additional damping resistors. (see Fig. 9 below) These rings, mounted on the reactor
are simply coupled to the magnetic
Fig. 8
Filter reactors
Fig. 9
Filter reactors with
de Q’ing rings
Fig. 7
Schematic diagram
Fig. 10
Capacitor/filter protection relay
field of the reactor. This eliminates
the concern of space, connection
and reliability of additional compo-
nents such as resistors.
The Capacitor/Filter Protection
Relay CPR 97is a microprocessor
based protection relay specially
designed for optimized protection
of shunt banks and harmonic filter
circuits.
5
Static VAR Compensators are used on transmission systems to improve the overall reliability, correct for voltage fluctuations and power factor as well as
increasing the transmission capability and reducing losses.
Shunt Reactors
Shunt Reactors are used to compensate for capacitive VARs generated by lightly loaded trans-mission lines or underground
cables. They are normally connected to the transformer tertiary winding but can also be directly connected on systems up to 115 kV
.
Fig. 11Schematic diagram
Fig. 14
Thyristor controlled reactor
Fig. 12
Tertiary connected shunt reactors
Fig. 13
Thyristor controlled shunt reactors and filter
reactors in a Static VAR Compensator
Thyristor Controlled
Shunt Reactors are extensively used in static VAR systems, where reactive VARs are adjusted by thyristor circuits. Static VAR
compensator reactor applications normally include:
?Thyristor controlled shunt reactors (TCR). The compensating power is changed by controlling the current through the reactor by means of the thyristor valves.?Thyristor switched reactors (TSR)
?Thyristor switched capacitor reactors (TSC)?Filter reactors (FR)
6
HVDC-Reactors
HVDC lines are used for long
distance bulk power transmission
Fig. 15
Schematic
diagram
Fig. 17
HVDC-Smoothing reactor
Fig. 16
AC-Filters
as well as back-to-back inter-
connections between different
transmission networks.
HVDC Reactors normally include
Smooting Reactors, AC and DC
Harmonic Filter Reactors as well
as AC and DC PLC Noise Filter
Reactors.
7
Smoothing Reactors
Smoothing reactors are used to reduce the magnitude of the ripple current in a DC system. They are used in power electronics applications such as variable speed drives and UPS systems. They are also required on HVDC transmission lines for system voltages up to 500 kV.
Several design and construction techniques are offered by Trench.
Fig. 18 Schematic diagram
Fig. 19
Iron core, forced air cooled reactor
Fig. 20
Air core,
encapsulated winding design
Fig. 21
Iron core,
water cooled reactor
8
Test Lab Reactors
Test Lab Reactors are installed in high voltage and high power test laboratories. Some typical applications include current limiting, synthetic testing of circuit breakers, inductive energy storage, artificial
lines, etc.
Fig. 22
Schematic diagram
Fig. 23
Reactor bank for the
voltage circuit for synthetic testing
of circuit breakers;
32 kA peak to peak,
0,318 mH to 353,6 mH,
up to 1600 kV BIL
Fig. 25
Short circuit
test reactor
Fig. 24
Adjustable
current limiting reactor
9
Neutral Grounding Reactors
Neutral Grounding Reactors limit the line to ground fault current to specified levels. Specification should also include unbalanced condition continuous current and
duration.
Fig. 26
Schematic diagram
Fig. 27
Arc suppression coil 110 kV Fig. 28
Standard arc suppression coil
Arc Suppression Coils
Single-phase neutral grounding (earthing) reactors (arc suppression coils) are intended to compensate for the capacitive line-to-ground current during a single phase gro-und-fault.
The arc suppression coil (ASC) represents the central element of the Trench earth fault protection system.
Since the electric system is subject to changes, the inductance of the ASC used for neutral earthing must be variable.
The earth fault detection system developed by Trench utilizes the plunger core coil (moveable core design). Based on extensive experi-ence in design, construction and application of ASCs, Trench
products can meet the most strin-gent requirements for earth fault compensating techniques.
10
A Trench air core dry type reactor consists of a number of parallel connected, individually insulated, aluminum (copper on request) conductors. These conductors can be small wire or proprietary cables custom designed and manufactured.
The size and type of conductor used in each reactor is dependant on the reactor specification. The various styles and sizes of conductors available ensure optimum performance at the most economical cost. The windings are mechanically reinforced with epoxy resin impregnated fibreglass, which after a carefully defined oven cure cycle produces an encapsulated coil. A network of horizontal and vertical fibreglass ties coupled with the encapsulation minimizes vibration in the reactor and achieves the highest available mechanical strength.
The windings are terminated at each end to a set of aluminum bars called a spider. This construction results in a very rigid unit capable of withstanding the stresses developed under the most severe short circuit conditions. Exceptionally high levels of terminal pull, tensile strength, wind loading and seismic withstand can be accommodated with the reactor. See Fig. 29 for details on construction.
This unique design can be installed in all types of climates and environments and still offer optimum performance.Trench air core dry type
reactors are installed in polluted and corrosive areas supplying trouble free operation. In addition to the standard fixed reactance type of coil, units can be supplied with taps for variable inductance.
A number of methods are available to vary inductance for fine tuning or to provide a range of larger inductance steps.
Trench utilizes various other designs for reactors (eg. iron core, water cooled, etc.) which are described in other sections of this
catalogue.
Construction
Fig. 29
Typical Trench air core dry type
reactor construction
11
It is the customer's responsibility to consider these minimum clearances, especially if steel
reinforcing in concrete foundations or floors, or structural steel is involved in the building or station design. It is important, even outside these minimum magnetic clearan-ces, to avoid closed electrical loops with metallic parts.
Terminals/
Magnetic Clearance
If required, non-magnetic extension brackets can be supplied by Trench to maintain the
necessary magnetic clearance below the reactor. Trench can
provide additional details on space requirements and
recommended reinforcing steel (rebar) design, if requested.
Magnetic Clearance
Minimum clearances to metallic parts, and between coils, must be maintained as indicated by Figs. 32and 33. The values shown are only guidelines. Each specific reactor design will specify magnetic clearance requirements.
Fig. 30
Terminal orientation Fig. 31
Terminal details
Minimum magnetic clearance to other reactors and metallic parts
not forming closed loops (approximate values only)
Terminals
12
Generally, air core, dry type reactors can be installed in either side by side or vertically stacked configurations and are often added to existing substations or locations where space limitations exist. With its highly developed computer design expertise, Trench can design reactors with optimized dimensions, to suit limited space requirements. The multi-spider construction allows flexibility in terminal location, which minimizes connection problems (see Fig. 35).
Number of spider arms to be obtained from the actual quotation design.
Installation assembly is minimal and typically requires only that brackets and insulators be bolted to the main coil. Installation instructions are provided with each reactor order.
Trench takes into
consideration all aspects of the reactor installation. These include requirements of ventilation, reactor supports, connections and busbar arrangements.
Trench can also provide detailed information regarding:
?magnetic field distribution analysis for mounting pads and foundations, grounding grids, fences and adjacent structures
?Force calculations on adjacent coil installations, bus and cable connections
Installation
?Seismic analysis on entire reactor assemblies, including support insulators and mounting pedestals, when furnished.
Fig. 33
Three-phase
stacked arrangement
13
Testing
At Trench each reactor manufactured is subjected to a rigorous test and inspection program. In addition to the routine testing required by ANSI/IEEE or IEC a number of in-process tests are performed on each unit during production to ensure maximum in-service reliability. Each reactor is supplied with a certified test report with the results from all tests performed.
In addition to routine testing we have the capability in our High Voltage and Power labs to perform most of the design tests described in the applicable standards. Design tests can be performed at an additional cost or test reports on similar units can be supplied upon request.
The materials used in the manufacture of the reactor are also subject to a strict test program. Cooling duct spacers and the fibreglass epoxy resin composite encapsulation are subject to routine mechanical strength and tracking resistance testing. Accelerated thermal and multifactor aging studies are carried out which help to verify performance of the reactor components over their full service life.
This testing coupled with our Quality Assurance program enables us to ensure the continuous perfor-mance of our reactors throughout the design service life.Losses
The custom design approach used by Trench allows optimum use of materials to control reactor losses. If a loss evaluation is not indicated in the specification, the reactor will be designed to meet the applicable standards at a most economical initial cost.
All customers are aware of the advantages in minimizing system losses and are applying loss evaluation techniques to reactor purchases. In the cases where loss evaluations are included in the reactor specifications, Trench optimizes the initial cost of the reactor plus the cost of operating losses, to ensure the most economical balance. Generally, a loss optimized reactor will operate at a lower temperature rise and will thus extend the reactor overload capability.
Trench's ability to design and manufacture low loss reactors al-lows many electric power utilities to economically justify the replacement of older, inefficient reactor installations. The low loss reactors can usually be installed on existing mounting pads.
Losses can also be influenced for other purposes. In some applications it is important to control the Q factor (X/R ratio) of the reactor. This may be important at the fundamental frequency or at specific harmonic frequencies where additional losses are advantageous, for example capacitor switching reactors and certain filter applications.
Testing/
Losses
Fig. 34
High voltage test laboratory 14
Trench designs and
manufactures enclosures and support pedestals specifically for air core, dry type reactors.Enclosures, depending on the requirement, are made of steel or fibreglass and can be designed for indoor or outdoor installations.Trench enclosure design minimizes circulating current loops and opti-mizes the size by defining ventila-tion area and acceptable tempe-rature rise. Enclosures have been qualified as complete
assemblies by short circuit testing of the enclosed reactor.
Trench can supply support pede-stals to elevate reactor live parts to a height commensurate with per-sonnel safety standards. Pedestals also provide proper
magnetic clearance below the reactor.
Various pedestal designs are available and include fibreglass,braced aluminum and non-magnetic steel designs.
Trench can recommend the most practical pedestal for each reactor application. Additional information on enclosures and pedestals is available on request.
Sound shields can be provided to reduce the reactor noise level for special applications (HVDC).
Enclosures and Pedestals
Fig. 35
Filter reactor with sound shield
Fig. 36
Filter reactor with top-hat
and pedestal
15
Data required with order
?Reactor application
?Indoor or outdoor installation
?System voltage,
impulse insulation level (BIL)
?Rated and maximum continuous current (fundamental and harmonics)
?Short circuit current level and duration
?Rated inductance/impedance
?Mounting arrangement (side by side or vertical stack)?Detailed accessory requirements (connectors, buswork, etc.)
?Location of installation and site conditions
?Ambient temperature range Trench Austria GmbH Paschinger Strasse 49, Postfach 13 A-4060 Linz-Leonding/Austria Phone+43.732.6793-0
Fax+43.732.671341
E-Mail sales@TrenchAustria.at Trench Brasil LTDA
Via Expressa de Contagem, 2685 CEP 32370-485
Contagem, MG - Brasil
Phone 55. 31. 391-5959
Fax 55. 31. 391-1828
trenchbrasil@https://www.doczj.com/doc/5b18819781.html, Trench Limited
Coil Product Division
71 Maybrook Drive, Scarborough Ontario, Canada M1V 4B6 Phone (416) 298-8108
Fax (416)
298-2209
E-Mail sales@https://www.doczj.com/doc/5b18819781.html, Trench Limited
Instrument Transformer Division 390 Midwest Road, Scarborough Ontario, Canada M1P 3B5
Phone (416) 751-8570
Fax (416)
751-6952
E-Mail sales@https://www.doczj.com/doc/5b18819781.html, Trench France S.A.
16, rue du Général Cassagnou B.P. 70
F-68302 St-Louis Cedex/France Phone +33.3.8970 23 23
Fax +33.3.89 67 26 63
E-Mail sales@https://www.doczj.com/doc/5b18819781.html, Trench Germany GmbH
Nürnberger Strasse 199
96050 Bamberg/Germany
Phone +49.951.1803-0
Fax +49.951.1803-224
E-Mail sales@trench.de
Trench Switzerland AG Lehenmattstrasse 353
CH-4028 Basel/Switzerland Phone +41.61.315 5111
Fax +41.61.315 59 00
E-Mail sales@trench.ch
https://www.doczj.com/doc/5b18819781.html,
Subject to change without notice
04.2000
E 600
电抗器基本知识介绍 一、干式电抗器的种类与用途 电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。 补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。 串联电抗器或称阻尼电抗器的作用是限制合闸涌流。串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。 限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。为了与其他电力设备配合，其实际阻抗不能小于额定值。 滤波电抗器与电容器配合使用，构成LC谐振支路。针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。 平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。 启动电抗器用于交流电动机启动时刻，限制 防雷线圈通常用于变电站进出线上，减 阻波器与防雷线圈的应用场合相仿，线 用于阻碍电力 便于将通讯载波提
取出来，实现电力载波的重要设备。 户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示。它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。为了满足各个并联支路电流合理分配的需要，采用分数匝来减少支路间的环流问题。为了能够形成分数匝，采用星形架作为绕组的出线连接端。绕组的上下星架通过拉纱方式固定，固化后整个产品成为一个整体。这种结构的电抗器与传统方式的电抗器相比较具有可以直接用于户外、电感为线性、噪音小、防爆、使用维护方便等特点，因而对于某些此产品有可能正逐步取代其他形式的电抗器。 由于受到绕组结构的限制，户外空芯干式电抗器通常不适合电感量（>700mH ）较大或电感较小(<0.08mH)但电流较大的场合，否则就会造成体积过于庞大或者支路电流极不平衡。在这两种极端条件下，需要适当改变线圈的绕线形式。此外，空心电抗器通常占地面积最大、对外漏磁最严重，这是这类电抗器的主要缺点。 干式铁心电抗器主要是由铁心和线圈组成的，如图1.2所示。干式铁心电抗 器主要由铁心、线圈构成。铁心可分为铁心柱与 铁轭两部分，铁心柱通常是由铁饼与气隙组成。 线圈与铁心柱套装，并由端部垫块固定。铁心柱 则由螺杆与上下铁轭夹件固定成整体。对于三相 电抗器常采用三心柱结构，但对于三相不平衡运 行条件下，需采用多心柱结构，否则容易造成铁 心磁饱和问题。干式铁心电抗器的线圈通常采用 浇注、绕包与浸漆方式。由于铁磁介质的导磁率极高, 而且其磁化曲线是非线性的, 故用在铁心电抗器中的铁心必须带气隙。带气隙的铁心,其磁阻主要取决于气隙的尺寸。由于气隙的磁化特性基本上是线性的, 所以铁心电抗器的电感值取决于自身线圈匝数以及线圈和铁心气隙的尺寸。由于干式铁心电抗器是将磁能主要存贮于铁心气隙当中，铁心相当于对磁路短路，相当于只有气隙总长度的空心线圈。因此铁心电抗器线圈的匝数较少， 从而图1.2 干式铁心电抗器
意大利督凯提电容器电抗器产品手册 07-2019 目录 公司介绍 1 PPMh/MKPh电容器新技术 2 电容器的一般性能 3 调谐滤波电抗器 4数字式REGO 系列无功功率控制器 5 REGO 接线图 7 调谐滤波器选型 8三相电容器尺寸图 10 电抗率为7%电抗器尺寸图 11电抗率为12.5%电抗器尺寸图 12电抗器温度保护接线图举例 13方案设计参考 16有源滤波器 17质量体系 19部分中国客户 20 公司介绍 博洛尼亚Bologna 1909年诺贝尔物理奖获得者、世界第一套无线电收发装置的发明者意大利人马可尼与督凯提家族于1926年共同创建的 energia 公司，至今已有85年的历史。共有 energia 发展至今已经成为一家集团性质公司，六家工厂，产品涉及九个领域:电力电容器、电子电容器、电 力仪表、高速公路的SOS 呼叫系统、车库的记费管理系统、轻燃料车、电池车、摩托车马达、铁路控制系统。其中，电容器的生产85年来从未间断。 energia 生产的电力电容器，产品电压等级齐全、种类丰富、销售机构完善、服务团队经验丰富，年销售额超过6亿欧元，是全球电容器 市场的主要供货商之一。在全球100多个国家和地区设立了分支机构。 随着中国经济的快速发展， energia 越来越重视中国市场并在中国设立了北京代表处。北京代表处负责中国地区的市场开发及技术服务工作。 北京代表处经过长期努力在中国各省建立了销售服务网络，并在北京建立了库房，从而实现了中国市场的现货供应，每月定期定量从意大利博洛尼亚补充库存。 PPMh/MKPh电容器新技术
由 energia 公司研发的具有镀特殊金属成份的聚丙烯膜PPMh/MKPh，它的目的是支持自愈性能并减少介质损耗。较于现在的其它介质及气体绝缘的电容器，PPMh 电容器以它 优越的过载能力和长寿命成为功率因数补偿系统新的目标。 由于创新的金属化处理，聚丙烯膜在卷绕期间承受较少的应力。因此介质性能能够长 期保存并且在电压和电流作用下表现相当好的性能，可以达到4 In的过载能力。 更有效的自愈性和低的介质损耗使电容器拥有长达210000小时以上的寿命，并且运 行温度大大降低。 由于封闭性和工艺的进一步改进使电容器既能获得与油式电容器一样的电压电流性能，同时明显地减少了体积。将每个电容器单元装在壳内并应用树脂介质技术极大的保证了电 容器的散热性和接地绝缘，提高了电容器的寿命。所有电容器单元都由含有特殊金属的聚 丙烯膜绕制而成，并在电容器单体外加装金属的外壳和上盖。外壳应用特殊的双重卷边工 艺组装以及新型密封剂的应用以保证完美的密封性，过压力保护使系统安全运行。 所有的电容器都用环保材料制作，符合标准E N60831-1/2. energia 公司的质量体系，其电容器部分，正如在 质量手册中描述的，是在意大利第一家获得ISO 9001(按 29002) 认证并被BSI 认证的，认证证书：N.FM22019，并有 型式试验的检测资质。 安全和保护 为了保护的可靠性，每个电容器单元都配备了过压力保护装置。 过压力保护装置的功能是当电容器的有效寿命终结并且不能自动恢复的时候断开，它 利用短路电流过热导致膜分解产生的内部压力使终端接点断开。 过压力保护装置具有确定的尺寸，以确保即使在高能量密度的情况下也能在接地保护 和消弧保护中长期保证最大的安全性。 这种保护已经依靠专门的工程技术实现：当发生故障时，接点会因为压力而断开，保 证外壳绝缘完好无损并防止电容器爆炸或膨胀。装置设计了最优化的尺寸以保证在低短路 电流和高短路电流下能够更有效迅速的操作。 电容器的一般性能 数据来自于欧洲的实验机构和中国国家电力电容器质量监督检验中心。 数字式REGO 系列无功功率控制器
电抗器 懂得放手的人找到轻松，懂得遗忘的人找到自由，懂得关怀的人找到幸福！女人的聪明在于能欣赏男人的聪明。生活是灯，工作是油，若要灯亮，就要加油！相爱时，飞到天边都觉得踏实，因为有你的牵挂；分手后，坐在家里都觉得失重，因为没有了方向。
内容简介一：电抗器在电力系统中的作用 二：电抗器的分类 三：详细介绍及选用方法 四：各种电抗器的计算公式 五：经典问答 一：电抗器在电力系统中的作用
由于电力系统中大量使用电力电子器件,直流用电,变频用电等,产生了大量的谐波,使得看是简单的问题变得复杂了,用以补偿的电容器频繁损坏,有的甚至无法投入补偿电容器,当谐波较小时,可以用谐波抑制器,但系统中的谐波较高时,就要用串联电抗器了,放大谐波电流. 电抗率为4.5%～7%滤波电抗器,用于抑制电网中5次及以上谐波;电抗率为12%～13 %滤波电抗器,用于抑制电网中3次及以上谐波.电抗器装于柜内,应加装通风设备散热.电抗器能在额定电压的1.35倍下长期运行,常用电抗器的电抗率种类有4.5%、5%、6%、7%、12%、13%等,电抗器的温升：铁芯85K，线圈95K,绝缘水平：3kV/1min,无击穿与闪络,电抗器在1.8倍额定电流下的电抗值，其下降值不大于5%,电抗器有三相、单相之分,三相电抗器任二相电抗值之差不大于±3%,电抗器可用于400V或600V系统,电抗器噪声等级，不大于50dB,电抗器耐温等级H级以上. 信息来自:输配电设备网 电力系统中所采取的电抗器,常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。并联电抗器用来吸收电网中的容性无功,如500kV电网中的高压电抗器,500kV变电站中的低压电抗器,都是用来吸收线路充电电容无功的;220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整并联电抗器的数量来调整运行电压。超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能,主要包括:1)轻空载或轻负荷线路上的电容效应,以降低工频暂态过电压。2)改善长输电线路上的电压分布。3)使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率不合理流动,同时也减轻了线路上的功率损失。4)在大机组与系统并列时,降低高压母线上工频稳态电压,便于发电机同期并列。5)防止发电机带长线路可能出现的自励磁谐振现象。6)当采用电抗器中性点经小电抗接地装置时,还可用小电抗器补偿线路相间及相地电容,以加速潜供电流自动熄灭,便于采用单相快速重合闸。 电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。它可以根据需要，布置为垂直、水平和品字形三种装配形式。在电力系统发生短路时，会产生数值很大的短路电流。如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。 由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电
MCR磁控电抗器控制器 产 品 说 明 书
目录 一、MCR磁控电抗器控制器人机界面介绍 (3) 1、运行主画面 (4) 2、密码输入画面 (4) 3、参数设定画面 (5) 4、MCR测试画面 (8) 5、开入测试 (9) 6、电压电流趋势图 (10) 7、时间设置 (11) 8、密码修改 (12) 9、选择工作模式 (13) 10、ModBus参数设置 (14) 二、无功自动补偿控制器 (15) 1、控制器技术： (15) 2、控制柜外形尺寸如下： (16) 3、可控硅箱 (16)
MCR磁控电抗器控制器使用说明书 一、MCR磁控电抗器控制器人机界面介绍 MCR磁控电抗器控制器一下简称控制器为标准6U机箱，内部装有S7200西门子PLC、各种变送器以及ALTERA FPGA脉冲输出板、DC24V电源等器件组成。 控制器前面板的人机界面HMI为西门子TP178触摸屏，所有的控制操作均在此屏幕上进行，除了6U机箱背板的端子图外，控制器的介绍主要就是对触摸屏操作及界面的操作，现介绍如下：
1、运行主画面 下面的F1-F6为快捷按钮，以后不另介绍。 F1：系统。按F1后进入触摸屏的开机模式，在此模式下可以输入触摸屏程序、校正屏幕等一系列操作，但主要是给厂家调试人员使用，其画面也就不列出。 F2：设置。按F2后进入下面画面。由于设置功能比较专业，也比较重要，所以每次进入必须经过下面的密码检验画面。 2、密码输入画面 这个画面在用户名和密码输入正确以前下面的五个按钮实际上都不可见。密码输入正确后可以按照按钮的文字提示按选并进入相应的画
面。 F6：主画面。按F6返回前面的主画面。 “参数设置”按钮：进入下面的“参数设定-0”画面； “时间设置”按钮：进入下面的“时间设置”画面； “修改密码”按钮：进入下面的“修改密码”画面； “选择工作模式”按钮：进入下面的“选择工作模式”画面；“ModBus参数设置”按钮：进入下面的“ModBus参数设置”画面。 3、参数设定画面 该画面参数由厂家人员输入。 F1：主画面； F2：下一屏。即“参数设定-1”画面；
电抗器的简介及应用 一.电抗器的种类与概述 电抗器又称为扼流圈、电感器或铁芯电感器，在电子设备中应用极为广泛，品种也很繁多。通常可分为电流滤波扼流圈、交流扼流圈、电感线圈三种。 1．按线圈数量可分为：单相电抗器（1只或2只线圈）；三相电抗器（3只线圈）. 2．按铁芯型式可分为：空芯电抗器、铁芯电抗器两种，而铁芯电抗器又分为有气隙铁芯电抗器和无气隙铁芯电抗器。 二.常用电抗器的介绍与主要技术指标 1.电源滤波电抗器（单相电抗器、有气隙铁芯电抗器）。 用途：用于平滑整流后的直流成分，减小其波纹电压，以满足电子设备对直流电源的要求。 主要技术指标：电抗器名称、型号、电感量、直流电位、直流磁化电流、波纹电压、波纹频率、绝缘等级和环境温度。 2.单相（三相）交流电抗器（输入、输出电抗器） 用途：用于交流回路中，作为平衡、镇流、限流和滤波的一种铁芯电感器。 主要技术指标：电抗器名称、型号、电感量、额定工作电流、工作频率、绝缘等级、环境温度。 三.电抗器工作环境及绝缘等级的分类 1．绝缘等级： 2．环境温度：-5℃～+40℃ 如有特殊要求时，应保证电抗器最高工作温度小于绝缘等级极限温度。 3．海拔高度：≤2000m.要求高海拔时，允许最大电流相应降低如下图所示： 100
0 1000 2000 3000 4000 5000M 4．空气相对湿度：≤90％ 5．绝缘水平： 四.常用基本名词的定义 1．电感量L （H ） 电抗器的电感量是相电感，是在规定频率下相电压降为Δμ时相电感值。 2．电抗百分比（％） 电抗器的电抗值与串连的电容器容抗值之比，以百分值表示。 3．电压降Δμ（V ） 电抗器通过额定电流In 时，电抗器的相电压降。 4．相对电压降μx （％） 电抗器相电压降Δμ与电网进线的相电压u 相的比值的百分值表示。 5．额定电压Un （V ） 电抗器连接线路系统电网的线电压.常用如下： 单相：230V 400V 三相：400V 500V 690V 750V 1140V 6．额定交流电流In(A) 20 40 60 80 % 87%
RMCI型SVC动态无功补偿成套装置 技术协议书
（以下简称甲方） （以下简称乙方） 通过双方真诚、友好协商，就RMC型SVC动态无功补偿成套装置的技术、供货范围等条款进行充分协商，达成共识。于_____ 年—月—日签订如 下技术协议，本技术协议作为合同不可分割的部分与合同具有同等法律效力。 1、总则 1.1本技术协议书适用于10kV磁控电抗器式动态无功补偿成套装置。本技术协议 书提出了对成套无功补偿装置（以下简称装置）的功能设计、结构性能、安装等方面的技术要求。 1.2乙方应提供符合本技术协议和有关工业标准要求的装置。 1.3如果甲方没有以书面形式对本技术协议书提出异议，则意味着乙方提供 的RMC型SVC动态无功补偿成套装置完全符合本技术协议书的要求。 1.4本技术协议书所使用的标准如与甲方执行的标准发生矛盾时，按较高标 准执行。 1.5合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用中文和国 际单位制（SI）。 1.6本技术协议书经甲、乙双方确认后作为订货合同的技术附件，与合同正文具 有同等法律效力。 2、工作范围 2.1乙方的工作范围 2.1.1乙方应提供满足本技术协议要求所必须的成套装置和各项服务。其 中包括下列内容： 2.1.1.1按照系统运行要求、本技术协议规定和适用的工业标准，设计生产完整 的RMC型SVC动态无功补偿成套装置； 2.1.1.2提供构成动态补偿装置所必需的全部硬件，并负责装置内的接线； 2.1.1.3达到本装置技术协议所规定的全部功能要求，并向甲方提供最终图 纸资料； 2.1.1.4按照合同规定的进度要求，按时发运电容器装置全套设备；

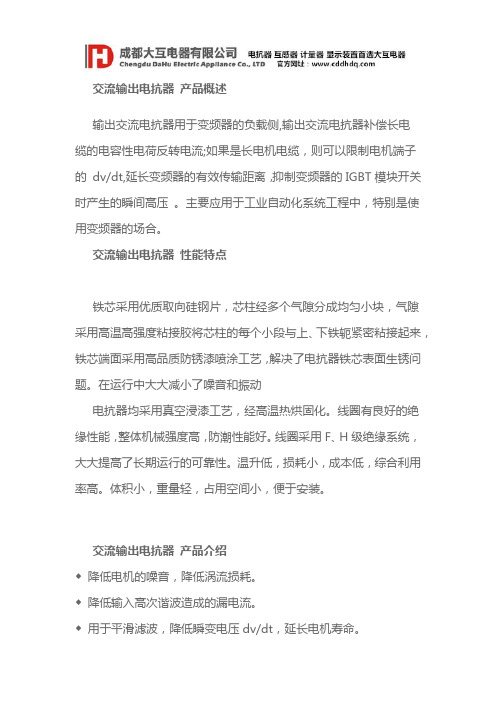

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。铁心式电抗器由于分段铁心之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。并联电抗器里面通过的交流，并联电抗器的作用是补偿系统的容抗。通常与晶闸管串联，可连续调节电抗电流。 串联电抗器：里面通过的是交流，串联电抗器的作用是与补偿电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。通常有5~6%电抗器，属于高感值电抗器。 调谐电抗器：里面通过的是交流电，串联电抗器的作用是与电容器串联，对规定的n次谐波分量构成串联谐振，从而吸收该谐波分量，通常n=5、7、11、13、19。 输出电抗器：它的作用是限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在54OV/us以内，一般功率为4-90KW变频器与电机间的电缆长度超过50m时，应设置输出电抗器，它还用于钝化变频器输出电压(开关的陡度)，减少对逆变器中的元件(如IGBT)的扰动和冲击。 输出电抗器的使用说明：为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。输出电抗器的特点： 1、适用于无功补偿和谐波的治理； 2、输出电抗器主要作用是补偿长线分布电容的影响，抑制输出谐波电流； 3、有效地保护变频器和改善功率因数，能阻止来自电网的干扰，减少整流单元产生的谐波电流对电网的污染。 输入电抗器：它的作用是限制变流器换相时电网侧的电压降；抑制谐波以及并联变流器组的解耦；限制电网电压的跳跃或电网系统操作时所产生的电流冲击。当电网短路容量与变流器变频器容量比大于33:1时，输入电抗器的相对电压降，对单象限工作为2%，四象限为4%。当电网短路电压大于6%时，允许输入电抗器运行。对于12脉动整流单元，至少需要一相对电压降为2%的网侧进线电抗器。输入电抗器主要应用于工业/工厂自动化控制系统中，安装在变频器、调速器与电网电源输入电抗器之间，用于抑制变频器、调速器等产生的浪涌电压和电流，最大限度的衰减系统中的高次谐波及畸变谐波。 输入电抗器的特点： 1、适用于无功功率补偿和谐波的治理； 2、输入电抗器用来限制电网电压突变和操作过电压引起的电流冲击；对谐波起滤波作用，以抑制电网电压波形畸变； 3、平滑电源电压中包含的尖峰脉冲，平滑桥式整流电路换相时产生的电压缺陷。 限流电抗器：限流电抗器一般用于配电线路。从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。 消弧线圈：消弧线圈广泛用于10kV-63kV级的谐振接地系统。由于变电所的无油化倾向，因此35kV以下的消弧线圈现很多是干式浇注型。 阻尼电抗器：（通常也称串联电抗器）与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。直流输电线路的换流站、相控型静止补偿装置、中大型整流装置、电气化铁道，以至于所有大功率晶闸管控制的电力电子电路都是谐波电流源，必须加以滤除，不让其进入系统。电力部门对于电力系统中的谐波有具体规定。 平波电抗器：平波电抗器用于整流以后的直流回路中。整流电路的脉波数总是有限的，在输出的整直电压中总是有纹波的。这种纹波往往是有害的，需要由平波电抗器加以抑制。直流输电的换流站都装有平波电抗器，使输出的直流接近于理想直流。直流供电的晶闸管电气传动中，平波电抗器也是不可少的。平波电抗器在整流电路中是个重要元件，在中频电源中主要作用是：
电抗器基本知识介绍应用 干式电抗器的种类与用途 电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。 补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。消弧线圈通常应用在配电系统, 它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。 串联电抗器或称阻尼电抗器的作用是限制合闸涌流。串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的 限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端,起限制短路电流的作用。为了与其他电力设备配合，其实际阻抗不能小于额定值。 滤波电抗器与电容器配合使用，构成LC谐振支路。针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。 平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。 若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。 启动电抗器用于交流电动机启动时刻，限制电 动机的启动电流，保护电动机正常运行。 防雷线圈通常用于变电站进出线上，减 低侵入雷电波的陡度与幅值。 阻波器与防雷线圈的应用场合相仿，线 圈内装有避雷器与调协装置。用于阻碍电力 线路中特定的通讯载波，便于将通讯载波提 % 1.引拔条 2.接线臂 3.包封绝缘 图1.1 户外干式空芯电抗器
10kV磁控电抗器（MCR）技术规范书 1 概述 本项目高压动态无功补偿装置，包括动态无功补偿装置控制器、磁控电抗器及附属设备。未述及的技术细节尚应符合以下现行有关国家标准、行业标准的规定。 2 使用环境 系统标称电压： 10kV 安装场所：户内 海拔高度：≤1000m 运行环境温度：－25℃～+50℃ 运行环境湿度：日平均相对湿度不大于95%，月平均相对湿度不大于90% 周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染； 地震烈度：不超过8度。 系统频率：50Hz 中性点接地方式：电阻接地。 3 采用标准 3.1 应满足下列标准，但不限于下列全部法规和标准： GB191 包装贮运标志 GB311.1 高压输变电设备的绝缘配合 GB1094.1 电力变压器第一部分总则 GB1094.2 电力变压器第二部分温升 GB1094.3 电力变压器第三部分绝缘水平、绝缘试验和外绝缘空气间隙 GB1094.5 电力变压器第五部分承受短路的能力 GB1094.10 电力变压器第十部分声级测定 GB1094.11 电力变压器第十一部分干式变压器 GB/T2900.15 电工名词术语变压器、互感器、调压器和电抗器 GB/T3837 变压器类产品型号编制办法 GB/T4109 高压套管技术条件 GB4208 外壳防护等级 GB/T5582 高压电力设备外绝缘污秽等级 GB5273 变压器、高压电器和套管的接线端子 GB6450 干式电力变压器 GB7328 变压器和电抗器的声级测定 GB7354 局部放电测量 GB7449 电力变压器和电抗器的雷电冲击和操作冲击试验导则GB/T10228 干式电力变压器技术参数和要求 GB10229 电抗器 GB10237 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙 GB/T11021 电气绝缘的耐热性评定和分级
MNG型油浸式磁控电抗器 使用说明书 山东思达电气有限公司 （山东米诺电力科技有限公司）
一、磁控电抗器装置概述 1.1工作原理 磁控电抗器是利用直流助磁的原理，即利用附加直流励磁磁化电抗器铁心，通过调节磁控电抗器铁心的磁饱和程度，改变铁心的磁导率，实现电抗值的连续可调。电抗器铁心上设置由不饱和区域铁心和饱和区域铁心交错排列组成并联磁路；通过调节可控硅触发导通角来控制附加直流励磁电流对铁心的励磁磁化；通过调整不饱和区域铁心和饱和区域铁心的面积或磁阻，以改变并联磁路中不饱和区域铁心的磁化程度和饱和区域铁心的磁饱和程度，从而实现电抗值1~100%的连续、快速可调。与电容器组合，就可以提供正负连续可调的无功功率，从而可以更精密、更快速地控制系统电压和无功。由于没有或者极少有电容投切带来的冲击和涌流，可以大大提高装置的可靠性和寿命。可以对三相分别补偿，尤其适应于三相功率不平衡的情况。 1.2 三相磁控电抗器接线原理 三相磁控电抗器每相由二个支路并联，三相绕组三角形联结，具体见下图。
1.3 磁控电抗器的结构设计 采用磁路并联漏磁自屏蔽磁路和自藕式直流助磁电路的设计技术，铁心采用磁密不饱和的对称分裂结构，绕组采用上下并联左右对称结构。 应用大型变压器的结构技术，高压电流互感器（CT）、电压互感器（PT）、电容式电压互感器（CVT）的绝缘技术，通过多年研发创立的新技术；真正实现了磁控电抗器的产品化；与磁阀式可控电抗技术比较，真正达到了损耗小、噪音低，接近于低损耗电力变压器水平；结构合理，生产工艺成熟，可以批量生产；质量可靠，运行安全免维护，成本低。 铁心不饱和设计，加上对称结构互相不干扰，铁心损耗小，噪音低；伏安特性近似直线（硅钢片磁化曲线的线性段）；本体基本上不产生谐波，控制回路产生的少量谐波，由于采用Δ接线，不向系统输出； 主要的漏磁通在铁心内得到有效屏蔽，线圈和油箱中的漏磁通小，附加损耗小，总损耗小；按照容量大小，自身有功损耗占容量的0.5％～2％，是磁阀式可控电抗器或SVC中相控电抗器（TCR）的50％以下； 方便安装，占地面积小，基本上不需要维护；电抗器容量调节范围大：1％～98％（接近100％）； 1.4 磁控电抗器特点 使用《磁路并联漏磁自屏蔽式可控电抗器》专利技术，使磁控电抗器真正实现了：结构可靠、制造工艺简单、产品性能先进，自身损耗小、成本低等优良的技术经济指标，解决了目前各类可控电抗器成本高、生产效率低、温升高、噪音大、难以在实际生产中应用等问题。 应用CT、PT、CVT等超高压绝缘技术，实现了磁控电抗器在110、220、
输入交流电抗器(CAL 4%压降) 产品编号：1517465716 产品名称：输入交流电抗器(CAL 4%压降) 规格： 产品备注： 产品类别：电抗器 产品说明 CAL输入交流电抗器在变频调速系统中为防止因操作交流进线开关产生的过电压和浪涌电流对变频器的冲击，同时亦可以减少它产生的谐波对电网的污染，使之符合相关法规与标准。因此熟悉与变频器配套用的各类电抗器的作用和容量的选择等问题是有必要的。与变频器相配用的有交流输入电抗器、直流电抗器、交流输出电抗器、零序电抗器、正弦波滤波器。 ▍额定工作电压:3/380V/50Hz ▍电抗器噪音:小于65dB（电抗器水平距离点1米测试） ▍额定绝缘水平:5KV/min F级 ▍抗电强度:铁芯-绕组3000VAC/50Hz/10mA/60s无飞弧击穿 ▍产品执行标准:IEC289:1987电抗器 GB10229-88电抗器(eqv IEC289:1987) JB9644-1999半导体电气传动用电抗器
输入交流电抗器(CAL 2%压降) 产品编号：1092351816 产品名称：输入交流电抗器(CAL 2%压降) 规格： 产品备注： 产品类别：电抗器 产品说明 CAL输入交流电抗器在变频调速系统中为防止因操作交流进线开关产生的过电压和浪涌电流对变频器的冲击，同时亦可以减少它产生的谐波对电网的污染，使之符合相关法规与标准。因此熟悉与变频器配套用的各类电抗器的作用和容量的选择等问题是有必要的。与变频器相配用的有交流输入电抗器、直流电抗器、交流输出电抗器、零序电抗器、正弦波滤波器。 ▍额定工作电压:3/380V/50Hz ▍电抗器噪音:小于65dB（电抗器水平距离点1米测试） ▍额定绝缘水平:5KV/min F级 ▍抗电强度:铁芯-绕组3000VAC/50Hz/10mA/60s无飞弧击穿 ▍产品执行标准:IEC289:1987电抗器 GB10229-88电抗器(eqv IEC289:1987) JB9644-1999半导体电气传动用电抗器
磁控电抗器 电压无功补偿装置使用说明书 杭州银湖电气设备有限公司 二○○七年八月
电压无功补偿装置使用说明书 一、可控电抗器工作原理 无功补偿设备采用直流助磁式可控电抗器，其原理是利用附加直流励磁磁化铁心，改变铁心磁导率，实现电抗值的连续可调，其内部为全静态结构，无运动部件，工作可靠性高。图一为单相可控电抗器的铁心、线圈结构示意图。 图1 单相可控电抗器铁心、线圈示意图 单相可控电抗器采用如图四柱铁心结构，在中间两工作铁心柱上分布着多个小截面段，在电抗器的整个容量调节范围内，仅有小截面段铁心磁路工作在饱和区，而大截面段始终工作于未饱和线性区，其上套有线圈。可控电抗器原理接线图如图2所示。 K N 2 N 2 N 2
图2 磁控电抗器原理接线图 在可控电抗器的工作铁心柱上分别对称地绕有匝数为/2N 的两个线圈，其上有抽头比为2/N N δ=的抽头，它们之间接有可控硅1T 、2T ，不同铁心的上下两个主绕组交叉连接后并联至电源，续流二极管接在两个线圈的中间。 当电抗器绕组接至电源电压时, 在可控硅1T 、2T 两端感应出1%左右电源电压的电压。电源电压正半周触发导通可控硅1T ，形成图3(a)所示的等效电路，其中12N N N =-，在回路中产生直流控制电流k i '和k i ''；电源电压负半周期触发导通可控硅2T ，形成图3(b)所示的等效电路，在回路中形成直流控制电流k i '和 k i ''。一个工频周期轮流导通1T 和2T ，产生的直流控制电流k i '和k i ''，使电抗器工 作铁心饱和，输出电流增加。可控电抗器输出电流大小取决于晶闸管控制角α， α越小，产生的控制电流越强，从而电抗器工作铁心磁饱和程度越高，输出电 流越大。因此，改变晶闸管控制角，可平滑调节电抗器容量。 （a ）1T 导通 （b ）2T 导通 图3 晶闸管导通等效电路 二、电压无功综合补偿系统连接图 本自动跟踪电压无功自动补偿装置采用固定电容器配合磁控电抗器的控制方式，自动调节电抗器的输出容量，使系统在电压满足要求的前题下，动态跟踪调节磁控电抗器容量使系统的整体功率因数达到最优。 图4为电压无功自动跟踪补偿装置总系统图，三个单相可控电抗器分别接在6kV （或35kV 、10kV ）相间，组成三角形接线，固定电容器也接于6kV 相间，
电抗器 百科名片 电抗器 电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。 目录 介绍 1.定义 2.分类 3.作用 4.应用 接线方法 特点 1.进线电抗器 2.输出电抗器 3.输入电抗器 使用寿命 展开 介绍 1.定义 2.分类 3.作用 4.应用
接线方法 特点 1.进线电抗器 2.输出电抗器 3.输入电抗器 使用寿命 展开 介绍 定义 电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。[1] 分类 按结构及冷却介质、按接法、按功能、 电抗器（图1） 按用途进行分类。 1、按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如：干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。 2、按接法：分为并联电抗器和串联电抗器。 3、按功能：分为限流和补偿。
一、电抗器概念 电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。 电抗器作为无功补偿手段，在电力系统中是不可缺少的。 并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。 限流电抗器：限流电抗器一般用于配电线路。从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。 阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。直流输电线路的换流站、相控型静止补偿装置、中大型整流装置、电气化铁道，以至于所有大功率晶闸管控制的电力电子电路都是谐波电流源，必须加以滤除，不让其进入系统。电力部门对于电力系统中的谐波有具体规定。 消弧线圈：消弧线圈广泛用于lOkV-6kV级的谐振接地系统。由于变电所的无油化倾向，因此35kV 以下的消弧线圈现很多是干式浇注型。 平波电抗器：平波电抗器用于整流以后的直流回路中。整流电路的脉波数总是有限的，在输出的整直电压中总是有纹波的。这种纹波往往是有害的，需要由平波电抗器加以抑制。直流输电的换流站都装有平波电抗器，使输出的直流接近于理想直流。直流供电的晶闸管电气传动中，平波电抗器也是不可少的。 直流控制的饱和电抗器：串在电路中的扼流式或自饱和饱和电抗器，在电压正弦波的周期内，饱和电抗器在饱和前吸收了一定的伏-秒，达到饱和，以后就呈全开放状态。因此其输出电压是非正弦的，这种饱和电抗器的作用与晶闸管相似。 电气回路的主要组成部分有电阻、电容和电感.电感具有抑制电流变化的作用,并能使交流电移相.把具有电感作用的绕线式的静止感应装置称为电抗器。 电抗器的作用 电力系统中所采取的电抗器 常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整并联电抗器的数量来调整运行电压。超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能，主要包括：（1）轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。（2）改善长输电线路上的电压分布。（3）使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动 同时也减轻了线路上的功率损失。（4）在大机组与系统并列时 降低高压母线上工频稳态电压，便于发电机同期并列。（5）防止发电机带长线路可能出现的自励磁谐振现象。（6）当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电
磁控电抗器（MCR）简明操作规程 一、初次使用 1、检查MCR本体及励磁柜体安装牢固，连线正确，接地排连接可靠。户外隔离开关处于断开状态，接地开关处于连接位置。 2、检查控制屏内电源与控制信号线型号符合规定要求，并且连接正确，可靠，检查柜体接地正确、可靠。 3、控制屏上电前应确认：将“手动/自动”转换开关置于手动位置，“启动/停止”转换开关置于停止位置，“运行/调试”转换开关置于调试位置。 4、控制屏带电：依次合空气开关K1-K4，检查柜内有无异声异味，带电指示灯是否正常，检查智能控制器液晶界面，显示是否正常，如有异常立即断开空气开关，检查原因，排除故障。正常才可进行以下步骤。 5、进入人机界面，由厂家人员进行厂家参数的设置，并根据用户要求，结合实际工况，进行计算参数、保护参数的设置。 6、观察人机界面显示的系统状态是否正确、电压电流是否准确，检查设定的参数是否正确。 7、打开上位机电源，并启动上位机监控软件。检查通信是否正常。 8、断开MCR接地刀闸，并合隔离刀闸，准备手动合闸。 9、按下MCR合闸按钮，使MCR接入系统，观察“合闸”指示灯是否指示正确，合闸状态返回是否正常。合闸后，MCR处于空载状态，注意观察MCR电流应在1%额定电流附近。 10、将“启动/停止”转换开关置于启动位置，由厂家调试人员进行MCR 调试，调试完成后“启动/停止”转换开关置于停止位置。完成MCR的调
试，可按下述操作使用MCR。 上述4－10步若发现有异常情况，应查明原因，解决问题，再回到第4步顺序进行，直到运行正常。 二、MCR分合闸操作 1、MCR合闸操作： 合闸前应确认隔离刀闸位置正确，确认控制屏内“启动/停止”转换开关置于停止位置，“手动/自动”转换开关置于手动位置，按下控制屏内的MCR合闸按钮即可完成MCR合闸操作。 2、MCR分闸操作： 分闸前应先将“启动/停止”转换开关置于停止位置，观察MCR电流降至空载电流后，按下控制屏内的MCR分闸按钮即可完成MCR分闸操作。如需在MCR本体进行相关工作时，还需要将隔离刀闸断开，合上接地刀闸。 三、MCR日常巡视 1、MCR为自动无功补偿装置，和电容器组配合，对升压站接入系统点（220kV侧）的无功功率进行自动控制，以达到接入点无功交换最小。 2、电容器组的巡视依据电容器厂家相关质料参照进行。 3、对运行的MCR设备进行巡视检查是很重要的，可以及时发现缺陷及时处理，预防事故的发生。
电抗器的基本结构 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
电抗器的基本结构 一、铁心式电抗器的结构 铁心式电抗器的结构与变压器的结构相似，但只有一个线圈——激磁线圈；其铁心由若干个铁心饼叠置而成，铁心饼之间用绝缘板（或纸板、酚醛纸板、环氧玻璃布板）隔开，形成间隙；其铁轭结构与变压器相同，铁心饼与铁轭由压缩装置通过螺杆拉紧，形成一个整体，铁轭和所有的铁心饼均应接地。铁心结构，铁心饼由硅钢片叠成，叠片方式有以下几种： （a）单相电抗器铁心；（b）三相电抗器铁心 （1）平行叠片 其叠片方式，与一般变压器相同，每片中间冲孔，用螺杆、压板夹紧成整体，适用于较小容量的电抗器。 （2）渐开线状叠片 其叠片方式，与渐开线变压器的叠片方式相同，中间形成一个内孔，外圆与内孔直径之比约为4:1至5:1，适用于中等容量的电抗器。 （3）辐射状叠片 其叠片方式，硅钢片由中心孔向外辐射排列，适用于大容量电抗器。 （a）平行叠片；（b）渐开线状叠片；（c）辐射状叠片 在平行叠片铁心中，由于气隙附近的边缘效应，使铁心中向外扩散的磁通的一部分在进入相邻的铁心饼叠片时，与硅钢片平面垂直，这样会引起很大的涡流损耗，可能形成严重的局部过热，故只有小容量电抗器才采用这种叠片方式。在辐射形铁心中，其
向外扩散的磁通在进入相邻的铁心饼叠片时，与硅钢片平面平行，因而涡流损耗减少，故大容量电抗器采用这种叠片方式。 铁心式电抗器的铁轭结构与变压器相似，一般都是平行叠片，中小型电抗器经常将两端的铁心柱与铁轭叠片交错地叠在一起，为压紧方便，铁轭截面总是做成矩形或丁形。 二、空心式电抗嚣的结构 空心式电抗器就是一个电感线圈，其结构与变压器线圈相同。空心电抗器的特点是直径大、高度低，而且由于没有铁心柱，对地电容小，线圈内串联电容较大，因此冲击电压的初始电位分布良好，即使采用连续式线圈也是十分安全的。空心式电抗器的紧固方式一般有两种：一是采用水泥浇铸，故又称为水泥电抗器；另一种是采用环氧树脂板夹固或采用环氧树脂浇铸。 空心电抗器都做成单相。组成三相电抗器组时，有三种排列方式。不同的排列方式，相间互感不同，因而对线圈的绕向和匝数的要求也不同。按图1-4（a）排列的电抗器，为了减少相间支撑瓷座的拉伸力，中间一相线圈的绕向应与上下两相相反；重叠两相线圈绕向相反，另一相与上面的那一相绕向相同；按1-4（c）排列时，则三相绕向相同。 （a）垂直排列；（b）两相重叠一相并列；（c）水平排列 在空心式电抗器中，主磁通与导线交链，因此必须充分注意涡流损耗。在电流较大的水泥电抗器中，其线圈均由两根以上的电缆并绕。为了使各并联支路中电流分配均匀，各支路电缆要进行换位，常用的换位法；水泥电抗器一般用DKL型铝电缆绕制，电缆绝缘为的电缆纸，外面再绕包棉纱编织带或玻璃布带作护套，在金属模具中
详细介绍： 变频调速用输入输出电抗器：变频器和调速器在使用过程中，经常会受到来自浪涌电流和浪涌电压的冲击，会严重损坏变频器和调速器的性能和使用寿命，所以要在其前面加装输入电抗器，用以抑制浪涌电压和浪涌电流，保护变频器和调速器，延长其使用寿命和防止谐波干扰，同时由于变频器和调速器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输出端加装一个输出电抗器，用于滤出谐波电压和谐波电流，改善电网质量，我公司生产的输入输出系列电抗器，采用优质进口矽钢片和优质铜线经先进的工艺精制而成，具有体积小、温升低、无噪音等特点，并先后通过CCC认证。以下是该类型电抗器的一些技术指标调速器功率变频器功率KW 电抗器型号外形尺寸长*宽*高（mm）电抗器型号外形尺寸长*宽*高(mm) 0.75 AKSG10A/5V 130*85*120 AKSG10A/9V 130*90*120 1.5 AKSG10A/5V 130*85*120 AKSG10A/9V 130*90*120 2.5 AKSG10A/5V 130*85*120 AKSG10A/9V 130*90*120 4 AKSG15A/5V 130*85*120 AKSG15A/9V 130*90*120 5.5 AKSG15A/5V 130*85*120 AKSG15A/9V 130*90*140 7.5 AKSG20A/5V 130*85*140 AKSG20A/9V 130*90*140 11 AKSG30A/5V 130*105*140 AKSG30A/9V 130*115*140 15 AKSG40A/5V 130*125*140 AKSG40A/9V 250*130*180 18 AKSG50A/5V 250*130*180 AKSG50A/9V 250*130*180 22 AKSG60A/5V 250*130*180 AKSG60A/9V 250*140*180 30 AKSG80A/5V 250*140*180 AKSG80A/9V 250*150*180 37 AKSG110A/5V 250*155*180 AKSG110A/9V 310*150*200 45 AKSG125A/5V 250*155*180 AKSG125A/9V 310*150*230 55 AKSG150A/5V 310*160*230 AKSG150A/9V 310*170*250 75 AKSG200A/5V 310*170*230 AKSG200A/9V 310*170*250 93 AKSG250A/5V 310*190*230 AKSG250A/9V 310*190*250 110 AKSG275A/5V 310*210*230 AKSG275A/9V 310*210*250 132 AKSG330A/5V 310*210*230 AKSG330A/9V 310*210*250 160 AKSG450A/5V 340*240*250 AKSG450A/9V 310*250*270 187 AKSG500A/5V 340*240*280 AKSG500A/9V 310*250*330 200 AKSG510A/5V 340*240*280 AKSG510A/9V 340*250*330 220 AKSG540A/5V 340*240*280 AKSG540A/9V 340*250*330 250 AKSG625A/5V 340*240*280 AKSG625A/9V 340*250*330 315 AKSG800A/5V 430*250*280 AKSG800A/9V 430*260*330 375 AKSG1000A/5V 430*270*330 AKSG1000A/V 430*280*330 400 AKSG1100A/5V 430*270*330 AKSG1100A/9V 430*280*380
