第一级传动主传动及二级传动链 第二级传动
一、 链轮Z1的设计计算：
1） 材料选择： 采用45#调质处理表面硬度40-50HRC 2） 分度圆直径：d=p/(sina180°/z)=19.05/(sina180°/25)=151.995(mm) 3） 齿顶圆直径：d a d amax =d+1.25p-d 1=151.995+1.25×19.05-11.91=163.8975(mm) (查表：d 1=11.91) d amin =d+(1-1.6/z 1)p-d 1=151.995+(1-1.6/25) ×19.05-11.91=157.9158(mm) 取d a =1600 -0.03(mm) 4） 齿根圆直径d f: d f =d-d 1=151.995-11.91=140.085(mm) 5） 分度圆弦齿高：h a h amax =(0.625+0.8/z 1)p-0.5d 1=(0.625+0.8/25)×19.05-0.5×11.91=6.561(mm) h amin =0.5(p- d 1)=0.5×(19.05-11.91)=3.570(mm) 取h a =4.5(mm) 6） 最大齿根距离：L x L x =dcos(90°/z 1)-d 1=151.995×cos(90°/25)-11.91=139.785(mm) 7） 齿侧凸缘直径：d g （查表：h 为链的内连扳高度；h=18.08） d g =pcot(180°/z 1)-1.04h-0.76=19.05×cot(180°/25)-1.04×18.08-0.76=131.233(mm); 取d g =131mm 8） 齿侧圆弧半径：r e r emax =0.008d 1(180+z 12)=0.008×11.91×(180+252 )=76.7004(mm) r emin =0.12d 1(2+z 1)=0.12×11.91×(2+25)=38.5884(mm) 9） 滚子定位圆弧半径：r i r imax =0.505d 1+0.069 3 1 d =0.505×11.91+0.069×3 √11.91=6.172(mm) r imin =0.505d 1=0.505×11.91=6.015(mm) 10） 滚子定位角：α αmax =140°-90°/z 1=140°-90°/25=136.4° αmin =120°-90°/z 1=120°-90°/25=116.4° 11） 齿宽：b f1 （b 1内链节内宽） b f1=0.95b 1=0.95×12.57=11.9415(mm) 12） 齿侧倒角：b a b a =0.13p=0.13×19.05=2.4765(mm) 13） 齿侧半径：r x r x =p=19.05(mm) 14） 齿全宽:b fm (m 排数) b fm =(m-1)p t + b f1=(1-1)p t +11.9415=11.9415(mm) 15） 轴毂厚度：h （假设轴孔为50mm,<152mm 范围内取值） h=K+d k /6+0.01d=9.5+ d k /6+0.01×151.995=19.353(mm) 16） 轮毂长度：l l max =3.3h=3.3×19.353=63.866(mm) l min =2.6h=2.6×19.353=50.319(mm) 17） 轮毂直径：d h d h =d k +2h=50+2×19.353=88.706(mm) 二、 Z 1对应轴的设计计算 1) 材料选45#，[]30=τMp(空心轴)
主题11蜗杆传动 一、教学目标 1、能计算蜗杆传动的几何尺寸 2、掌握蜗杆传动的失效形式和设计准则 3、了解蜗杆传动特点、类型及主要参数 4、掌握蜗杆传动几何尺寸的计算 5、掌握蜗杆传动的失效形式和设计准则 二、课时分配 本章绪论共 5 个单元，本章安排 6个学时。其中理论学时 5 个学时，实践学时 1 个学时。 三、教学重点 蜗杆传动的失效形式和设计准则 四、教学难点 蜗杆传动的主要参数 五、教学内容 单元1 蜗杆传动的类型和特点 1、蜗杆传动的类型 2、蜗杆传动的特点 单元2 蜗杆传动的主要参数和几何尺寸的计算 在蜗杆传动中，规定通过蜗杆轴线并与蜗轮轴线垂直的平面，称为中间平面。对于阿基米德蜗杆蜗轮，在主平面内蜗杆传动相当于齿轮齿条传动。 1、蜗杆传动的主要参数及其选择 （1）、蜗杆头数z 1、蜗轮齿数z 2 和传动比i 传动比i=n 1 ／n 2 =z 1 ／z 2 蜗杆头数z 1 =1、2、4、6（单头，i大，易自锁，效率低，但精度好；多头杆， η↑，但加工困难，精度↓）蜗轮齿数z 2=iz 1 ，Z 2 =27～80 （2）、模数和压力角 （3）、蜗杆分度圆上的导程角 （4）、蜗杆分度圆直径和蜗杆直径系数（5）、标准中心距
单元3 蜗杆传动的失效形式材料和结构 一、蜗杆传动的失效形式 蜗杆传动的失效形式有齿面胶合、点蚀、齿根折断及磨损二、蜗杆传动的材料和结构 单元4 圆柱蜗杆传动的受力分析及强度计算 一、圆柱蜗杆传动的受力分析 蜗杆与蜗轮轮齿上各方向判断如下。 ①圆周力F t 的方向。主动轮圆周力F t1 方向与其节点速度方向相反，从动轮 圆周力F t2 方向与其节点速度方向相同。 ②径向力F r 的方向。由啮合点分别指向各自轴心。 ③轴向力F a 的方向。蜗杆主动时，蜗杆轴向力F a1 的方向由“主动轮左、右 手定则”判定，即右旋蜗杆用右手（左旋蜗杆用左手），四指顺着蜗杆转动方向弯曲，大拇指指向即蜗杆轴向力F a1 的方向。 二、圆柱蜗杆传动的强度计算 单元5 圆柱蜗杆传动的效率、润滑和热平衡计算 一、蜗杆传动的效率 由式η 1=tanγ/tan（γ+ρv）可知，η 1 随ρ v 的减小而增大，而ρ v 与蜗 杆、蜗轮的材料、表面质量、润滑油的种类、啮合角以及齿面相对滑动速度有关。在一定范围内η 1 随γ增大而增大，故动力传动常用多头蜗杆以增大γ，但γ过大时，蜗杆制造困难，效率提高很少，故通常取γ<28°。 实际设计时，η 2η 3 通常取0.95~0.97，故蜗杆主动时，蜗杆传动的总效率 为η=（0.95~0.97）tanγ/tan（γ+ρ）二、蜗杆传动的润滑 三、蜗杆传动的热平衡计算
§9-5 链传动设计实例 例9-1 设计一拖动某带式运输机的滚子链传动。已知条件为：电动机型号Y160M-6(额定功率P =7.5kW，转速n1=970r/min)，从动轮转速n2=300r/min，载荷平稳，链传动中心距不应小于550mm，要求中心距可调整。 解： 1、选择链轮齿数 链传动速比： 由表9-5选小链轮齿数z1=25。 大链轮齿数z2=i z1=3.23×25=81，z2<120，合适。 2、确定计算功率 已知链传动工作平稳，电动机拖动，由表9-2选K A =1.3 ，计算功率为 P c =K A P =1.3×7.5kW=9.75kW 3、初定中心距a0，取定链节数L p 初定中心距a0=(30~50)p，取a0=40p。 取L p =136节(取偶数)。 4、确定链节距p
首先确定系数K Z ，K L ，K P 。 由表9-3查得小链轮齿数系数K Z =1.34； 由表9-9查得K L =1.09。 选单排链，由表9-4查得K P =1.0。 所需传递的额定功率为 由表9-7选择滚子链型号为10A ，链节距 p =15.875mm 。 5、确定链长和中心距 链长L =L p ×p /1000=136×15.875/1000=2.16m 中心距 a >550mm ，符合设计要求。 中心距的调整量一般应大于2p 。 △a ≥2p =2×15.875mm=31.75mm 实际安装中心距 a' =a -△a =(643.3-31.75)mm=611.55mm 6、求作用在轴上的力 链速 工作拉力 F =1000P/v =1000×7.5/6.416=1168.9N 工作平稳，取压轴力系数K Q =1.2 轴上的压力 F Q =K Q ×F =1.2×1168.9N=1402.7N 自 测 题 1、与带传动相比，链传动的优点是＿＿。 A 、工作平稳，无噪声 B 、寿命长

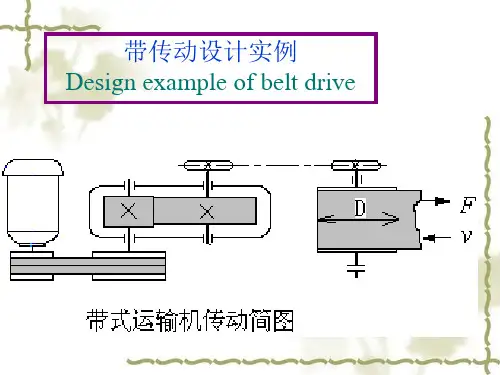

机械输送传动装置设计书 【设计任务书】 题目：设计输送传动装置 一．总体布置简图 如图1 二．总传动比误差为±5%，单向 回转， 轻微冲击。 三．原始数据： 四．设计内容： 1. 电动机的选择与运动参数计算； 2. 齿轮传动设计计算； 3. V 带传动设计计算； 4. 轴的结构尺寸设计； 5. 键的选择； 6. 滚动轴承的选择； 7. 装配图、零件图的绘制； 8. 设计说明书的编写。 【电动机的选择】 1．电动机类型和结构的选择 ：按照已知条件的工作要求和条件，选用Y 型输出轴功率P/KW 3 输出轴转速n/(r/min) 35 传动工作年限（年） 6 工作制度（班/日） 2 工作场所 车间 批量 小批
全封闭笼型三相异步电 动机。 2．电动机容量的选择： 工作机所需功率：Pw＝3kW 电动机的输出功率：Pd＝Pw/η，η≈0.82，Pd＝3.66kW 电动机转速的选择：nw=35r/min，V带传动比i1=2—4，单级齿轮传动比i2=3—5（查表2.3） nd＝（i1×i2×i2）nw。电动机转速范围为630—3500r/min 3．电动机型号确定：由附录八查出符合条件的电动机型号,并根据轮廓尺寸、重量、成本、传动比等 因素的考虑，最后确定选定Y112M—4型号的电动机，额度功率为4KW，满载转速1440r/min 【计算总传动比和分配传动比】 1．由选定电动机的满载转速nm和输出轴转速nw，总传动比为i=nm/nw，得i=41.14 2．合理分配各级传动比：V带传动比i1=3，闭合齿轮传动比i2=3.5，开式齿轮传动比i3=3.92 3．运动和动力参数计算结果列于下表：
圆柱蜗轮、蜗杆设计参数选择 蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。计算速比（i）的公式如下： i=蜗杆转速n1 蜗轮转速n2 = 蜗轮齿数z2 蜗杆头数z1 1、蜗轮蜗杆主要参数与尺寸计算 主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。 （1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt 为标准模数。对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。 标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。 表A 模数m 分度圆直径 d 1 蜗杆直径系数 q 20 16 1.25 22.4 17.92 20 12.5 1.6 28 17.5 22.4 11.2 2 35.5 17.75 28 11.2 2.5 45 18 35.5 11.27 3.15 56 17.778 40 10 4 71 17.75 50 10 5 90 18 63 10 6.3 112 17.778 80 10 8 140 17.5 90 9 10 160 16
图1
q= 蜗杆分度圆直径模数 =d1 m d1=mq 有关标准模数m 与标准分度圆直径d1的搭配值及对应的蜗杆直径系数参照表A （3） 蜗杆导程角r 当蜗杆的q 和z1选定后，在蜗杆圆柱上的导程角即被确定。为导程 角、导程和分度圆直径的关系。 tan r= 导程分度圆周长 = 蜗杆头数x 轴向齿距分度圆周长=z1px d1π =z1πm πm q =z1 q 相互啮合的蜗轮蜗杆，其导程角的大小与方向应相同。 （4） 中心距a 蜗轮与蜗杆两轴中心距a 与模数m 、蜗杆直径系数q 以及蜗轮齿数z2 间的关系式如下： a=d1+d22 =m q (q+z2) 蜗杆各部尺寸如表B 名称代号 公式 分度圆直径 d1 齿顶高 ha1 齿根高 hf1 齿高 h1 齿顶圆直径 da1 齿根圆直径 df1 轴向齿距 px d 1=mq ha1=m hf1=1.2m h1=ha1+hf1=2.2m da1=d1+2ha1=d1+2m df1=d1-2hf1=d1+2.4m px=πm 蜗轮各部尺寸如表C 2、 蜗轮蜗杆的画法 (1) 蜗杆的规定画法 参照图1图2 （2）蜗轮的规定画法 参照图1图2 （3）蜗轮蜗杆啮合画法 参 照图1图2.
一、蜗杆传动的特点： 1．传动比大，一般i =10~80，最大可达 2．重合度大，传动平稳，噪声低； 3．结构紧凑，可实现反行程自锁； 4．蜗杆传动的主要缺点齿面的相对滑动速度大，效率低； 5. 蜗轮的造价较高。 主要用于中小功率，间断工作的场合。 广泛用于机床、冶金、矿山及起重设备中。 二、蜗杆传动的类型 本章主要介绍普通圆柱蜗杆及其设计。 三、蜗杆传动的精度等级 分为12个精度等级，常用5～9级。 蜗杆分左旋和右旋。
左旋右旋蜗杆还有单头和多头之分。 四、蜗杆的类型
后两种蜗杆的加工，刀具安装较困难，生产率低，故常用阿基米德蜗杆。 第二节圆柱蜗杆传动的主要参数和几何尺寸 一、圆柱蜗杆传动的主要参数: 1. 模数m和压力角α 中间平面：通过蜗杆轴线并与蜗轮轴线垂直的平面。 蜗杆、蜗轮的参数和尺寸大多在中间平面（主平面）内确定。 由于蜗轮是用与蜗杆形状相仿的滚刀，按范成原理切制轮齿，所以ZA 间平面内蜗轮与蜗杆的啮合就相当于渐开线齿轮与齿条的啮合。 在主平面内，蜗轮蜗杆的传动相当于齿轮齿条的啮合传动。 蜗轮蜗杆正确啮合条件是：蜗杆的轴面模数ma1和轴面压力角αa1应分别等于蜗轮的端面模数mt2和端面压力角αt2，即 ma1 =mt2 =m
m z p z p x z π111==导程 q z d m z d p z x 1 1111tg ===πγ
蜗轮的转向 左右手法： 左旋左手，右旋右手，四指转向ω1，拇指反向；即为 例10-1 在带传动和蜗杆传动组成的传动系统中， 头数 z1=2、分度圆直径d1 =40mm，蜗轮齿数
普通圆柱蜗杆传动的基本参数及几何尺寸计算 1．基本参数： （1）模数m和压力角α： 在中间平面中，为保证蜗杆蜗轮传动的正确啮合，蜗杆的轴向模数m a1和压力角αa1应分别相等于蜗轮的法面模数m t2和压力角αt2，即 m a1=m t2=mαa1=αt2 蜗杆轴向压力角与法向压力角的关系为: tgαa=tgαn/cosγ 式中：γ-导程角。 （2）蜗杆的分度圆直径d1和直径系数q 为了保证蜗杆与蜗轮的正确啮合，要用与蜗杆尺寸相同的蜗杆滚刀来加工蜗轮。由于相同的模数，可以有许多不同的蜗杆直径，这样就造成要配备很多的蜗轮滚刀，以适应不同的蜗杆直径。显然，这样很不经济。 为了减少蜗轮滚刀的个数和便于滚刀的标准化，就对每一标准的模数规定了一定数量的蜗杆分度圆直径d1，而把及分度圆直径和模数的比称为蜗杆直径系数q，即： q=d1/m 常用的标准模数m和蜗杆分度圆直径d1及直径系数q，见匹配表。 （3）蜗杆头数z1和蜗轮齿数z2 蜗杆头数可根据要求的传动比和效率来选择，一般取z1＝1-10，推荐z1＝1，2，4，6。 选择的原则是：当要求传动比较大，或要求传递大的转矩时，则z1取小值；要求传动自锁时取z1＝1；要求具有高的传动效率，或高速传动时，则z1取较大值。
蜗轮齿数的多少，影响运转的平稳性，并受到两个限制：最少齿数应避免发生根切与干涉，理论上应使z2min≥17，但z2＜26时，啮合区显著减小，影响平稳性，而在z2≥30时，则可始终保持有两对齿以上啮合，因之通常规定z2＞28。另一方面z2也不能过多，当z2＞80时(对于动力传动)，蜗轮直径将增大过多，在结构上相应就须增大蜗杆两支承点间的跨距，影响蜗杆轴的刚度和啮合精度；对一定直径的蜗轮，如z2取得过多，模数m就减小甚多，将影响轮齿的弯曲强度；故对于动力传动，常用的范围为z2≈28-70。对于传递运动的传动，z2可达200、300，甚至可到1000。z1和z2的推荐值见下表 （4）导程角γ 蜗杆的形成原理与螺旋相同，所以蜗杆轴向齿距p a与蜗杆导程p z的关系为p z＝z1p a，由下图可知： tanγ=p z／πd1＝z1p a／πd1＝z1m／d1＝z1／q 导程角γ的范围为3.5°一33°。导程角的大小与效率有关。导程角大时，效率高，通常γ＝15°-30°。并多采用多头蜗杆。但导程角过大，蜗杆车削困难。导程角小时，效率低，但可以自锁，通常γ＝3.5°一4.5° 5）传动比I 传动比i=n主动1/n从动2 蜗杆为主动的减速运动中
