1.净水器，
2.阀门，
3.泵组，
4.集水箱，
5.安定段，
6.阻尼网，
7.收缩段，
8.工作段,
9.出水阀， 10.储水箱
循环水槽结构示意图
Tunnel Assembly
Settling Chamber Exit Section Motor Assembly

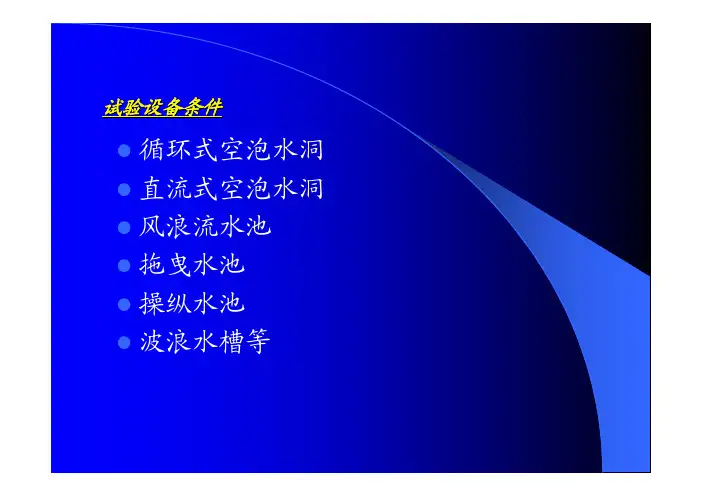

小型水槽
大型水槽
船舶试验水槽（400m）
其它水槽
（1）拖曳水槽：船模实验、分层流实验等
（2）波浪水槽
在普通水槽上装上造波器和消波器，造波器用来模拟海浪，有多种形式。在水槽的另一端，消波器使水波以及模型产生的船波不再反射。
造波装置
波浪水槽防波堤模型实验
可用于：
波－流相互作
用
含沙水流运动
底泥起动
悬移质沉降
波流与不同底
质的相互作用清浑水两用波流水槽
小型水洞
重力式水洞的结构示意图如下所示：
水泵将地下水池中
的水泵入高位的水
箱中，水箱内的溢
流板使水箱中的水
位保持恒定。水箱
内还插有多孔阻尼
板作为稳流装置，
用来消除进水所引
起的波动。水在管
道内经过扩压段、
整流网和收缩段后
进入实验段，然后
流入回流渠道，集
中到水池中。
1.沟，
2.磅秤，
3.量水箱，
4.切换机构，
5.溢流箱，
6.水池，
7.水泵，
8.回水管，9.出水阀，10.实验装置; 11.进水阀，12.水箱，
13.多孔阻尼板，14.溢流坝
图为在空化实验水洞中用频闪光源拍摄到的高速旋转螺旋桨的空化现象照片，从照片中可看到在螺旋桨叶梢上产生的空泡形成的螺旋线。
为了观察非定常流动和高速运动流场的流动图像和变化过程，通常需要采用高速摄影技术。
