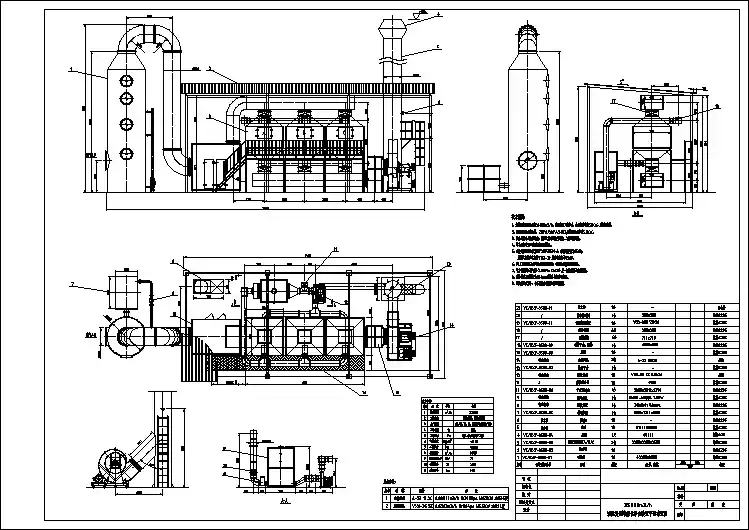

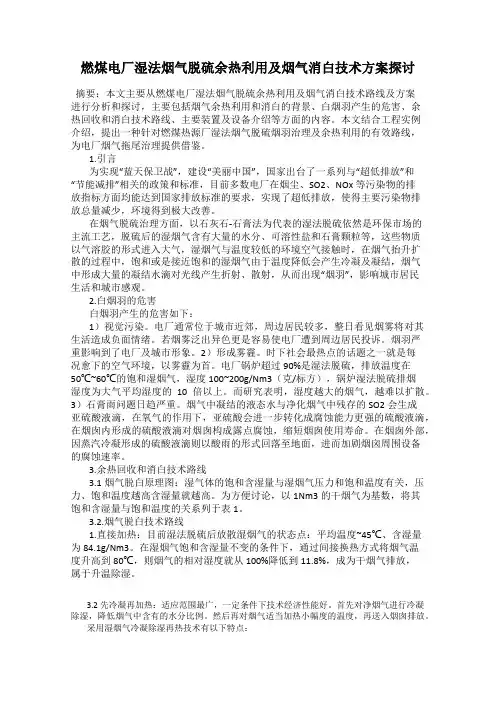

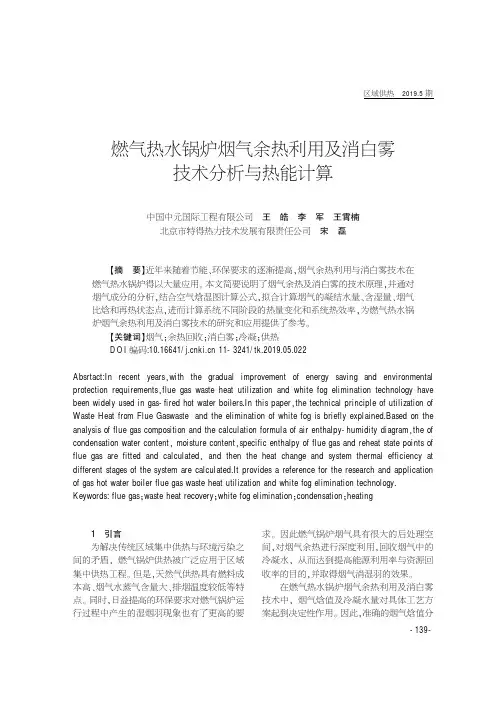

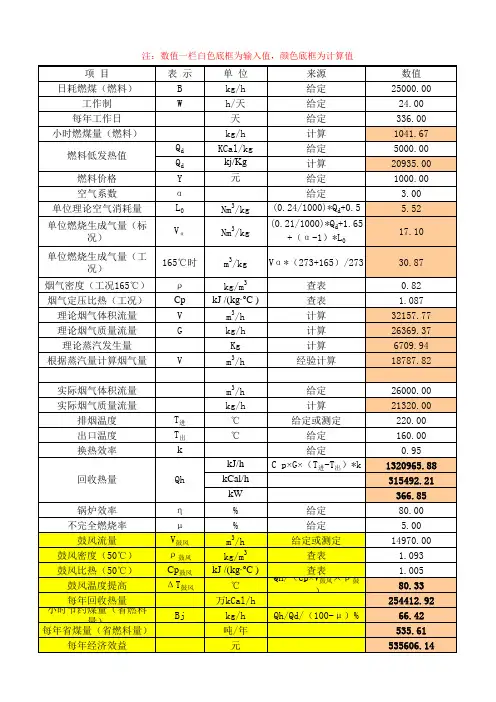

32000 m3/h烟气脱白技术方案1、设备报价
参考尺寸：L=3750mm B=1650mm H=2700mm （以上尺寸仅做参考，最终尺寸需以确认图为准）
冷凝器换热面积计算方法 制冷量+压缩机电机功率/200~250=冷凝器换热面 例如：（3SS1-1500压缩机）CT=40℃：CE=-25℃压缩机制冷量=12527W+压缩机电机功率11250W=23777/230=风冷凝器换热面积103m2 水冷凝器换热面积与风冷凝器比例=概算1比18（103/18）=6m2 蒸发器的面积根据压缩机制冷量（蒸发温度℃×Δt相对湿度的休正系数查表）。 制冷量的计算方法 制冷量=温差×重量/时间×比热×设备维护机构 例如：有一个速冻库 1库温-35℃ 2速冻量1T/H 3时间2/H内 4速冻物质（鲜鱼） 5环境温度27℃ 6设备维护机构保温板 计算：62℃×1000/2/H×0.82×1.23=31266kcal/n 可以查压缩机蒸发温度CT=40CE-40℃制冷量=31266kcal/n 关于R410A和R22翅片管换热器回路数比的探讨晨怡热管(特灵亚洲研发中心上海200001)申广玉2008-6-15 20:10:07 摘要:通过理论计算得出了相同换热量和相同工况下,采用5/16″管径R410A蒸发器(或冷凝器)与采用3/8″管径R22蒸发器(或冷凝器)时回路数的比值,并指出比值是两工质物性差异和盘管的内径及当量摩擦阻力系数差异共同作用的结果。 关键词:R410A;回路数;蒸发器;冷凝器 中图分类号:TQ051 文献标识码: B
1前言 随着人类环保意识的提高,新冷媒技术的发展和应用已成为空调器发展的方向和关注的焦点。目前,国际上一致看好的R22替代物是混合工质R407C和R410A。其中R410A是HFC 32和HFC 125按照50%:50%的质量百分比组成的二元近共沸混合制冷剂,它的温度滑移不超过0.2℃(R407C温度滑移约7℃左右),这给制冷剂的充灌、设备的更换提供了很多方便。另外,由于R410A系统运行的蒸发压力和冷凝压力比R22高60%,所以系统性能对压力损失不敏感,每个回路工质循环流速可以加大,有利于换热器的强化换热,这为提高R410A系统的整体能效创造了有力条件。 正是由于R410A具有上述优点,在R22用量最大的单元式空调和热泵产品中,R410A是其首要的替代品。美国有望在2007年底将R410A产品在单元式空调的应用比例提高到80%,并在2009年底接近100%[1]。 但是R410A和R22物性存在着上述明显差异而不能在原R22系统中直接充注替代使用,应该对新的R410A 系统中的压缩机、蒸发器、冷凝器、节流机构和系统管路等部件重新设计才能达到系统的最佳匹配。本文仅以R410A和R22翅片管蒸发器和冷凝器的回路数相对比进行说明。 2R410A和R22翅片管蒸发器回路数比计算 目前常用的R22换热器一般采用的是3/8″内螺纹管,R410A换热器一般采用的是5/16″内螺纹。无特殊说明,所述的R410A和R22换热器即分别指这两种结构的换热器。 无论采用何种工质,在设计蒸发器时,一般均要保证工质在蒸发器中的饱和温度降ΔT相同,即:
制冷剂系统翅片式换热器设计及计算 制冷剂系统的换热器的传热系数可以通过一系列实验关联式计算而得，这是因为在这类换热器中存在气液两相共存的换热过程，所以比较复杂，现在多用实验关联式进行计算。之前的传热研究多对于之前常用的制冷剂，如R12，R22，R717，R134a等，而对于R404A和R410A的，现在还比较少。按照传热过程，换热器传热量的计算公式为： Q=KoFΔtm (W) Q—单位传热量，W Ko—传热系数，W/（m2.C） F—传热面积，m2 Δtm—对数平均温差，C Δtmax—冷热流体间温差最大值，对于蒸发器，是入口空气温度—蒸发温度，对于冷凝器，是冷凝温度—入口空气温度。 Δtmin—冷热流体间温差最小值，对于蒸发器，是出口空气温度—蒸发温度，对于冷凝器，是冷凝温度—出口空气温度。 传热系数K值的计算公式为： K=1/（1/α1+δ/λ+1/α2） 但换热器中用的都是圆管，而且现在都会带有肋片（无论是翅片式还是壳管式），换热器表面会有污垢，引入污垢系数，对于蒸发器还有析湿系数，在设计计算时，一般以换热器外表面为基准计算传热，所以对于翅片式蒸发器表述为： Kof--以外表面为计算基准的传热系数，W/（m2.C） αi—管内侧换热系数，W/（m2.C） γi—管内侧污垢系数，m2.C/kW δ，δu—管壁厚度，霜层或水膜厚度，m λ，λu—铜管，霜或水导热率，W/m.C ξ，ξτ—析湿系数，考虑霜或水膜使空气阻力增加系数，0.8-0.9（空调用亲水铝泊时可取1）αof—管外侧换热系数，W/（m2.C） Fof—外表面积，m2 Fi—内表面积，m2 Fr—铜管外表面积，m2 Ff—肋片表面积，m2 ηf—肋片效率， 公式分析： 从收集的数据（见后表）及计算的结果来看，空调工况的光滑铜管内侧换热系数在2000-4000 W/（m2.C）（R22取前段，R134a取后段，实验结果表明，R134a的换热性能比R22高)之间。因为现在蒸发器多使用内螺纹管，因此还需乘以一个增强因子1.6-1.9。 下面这个计算公式来自《制冷原理及设备》（第二版，1996，吴业正主编）：
陈叔平来进琳陈光奇李喜全谢振刚 (兰州理工大学石油化工学院,兰州物理研究所) 摘要:采用分段模型将气化压力高于介质临界压力的翅片管换热器内低温介质的气化过程分为液相、气相两个传热区。同时考虑气化过程中翅片管表面结霜情况,对低温介质在翅片管换热器内的吸热气化过程进行传热分析,给出了适合各分区传热特性的计算关联式,为工程设计提供参考。 1 引言 空温式翅片管换热器是通过吸收外界环境中的热量并传递给低温介质使其气化的设备。其结构如图1所示,翅片结构如图2所示。由于其具备结构简单、运行成本低廉等优点广泛应用于低温液体气化器、低温贮运设备自增压器等[1-3]。实际应用中,低温工况下翅片管换热器普遍存在结霜现象,考虑地区、温度和季节变化在内,各种换热器的结霜面积大约占总面积的60%~85%。结霜,一方面霜层在翅片管表面的沉积增加了冷壁面与空气间的导热热阻,恶化了传热效果;同时,霜层的增长产生的阻塞作用大大增加了空气流过换热器的阻力,造成气流流量的下降,使换热器的换热量大大地减少[4]。以往的空温式翅片管换热器都是依据现有的相关经验来进行设计制造的,并且忽略了翅片管在结霜工况下对传热性能的影响,实际应用偏差较大,有些气化量不足, 影响生产;有些过大,造成不必要的浪费。因此如何合理设计空温式翅片管换热器,方便工程应用是当前急需解决的问题。国内文献对此进行过不少的理论分析与实验研究,目前仍未得出一个比较实用的、相对精确的关联式。本文的目的就是探讨这些问题,为空温式翅片管换热器的设计计算提供参考依据。 2 传热量的计算 由热力学相关知识可知,换热器管内工作介质的压力在临界压力以上,温度低于临界温度时为液体,高于临界温度时为气体;在临界压力和临界温度以下时,有一相变的气-液两相区,温度高于压力对应的饱和温度时为气体,低于饱和
